РЕГУЛЯЦИЯ ДЫХАНИЯ. СПИРОГРАФИЯ. РЕГУЛЯЦИЯ ДЫХАНИЯ. СПИРОГРАФИЯ.

ДЫХАТЕЛЬНЫЙ ЦЕНТР (ЕГО КОМПОНЕНТЫ) И ЭФФЕРЕНТНЫЕ НЕРВЫ  ДЫХАТЕЛЬНЫЙ ЦЕНТР (ЕГО КОМПОНЕНТЫ) И ЭФФЕРЕНТНЫЕ НЕРВЫ

ЦЕНТРАЛЬНЫЙ ДЫХАТЕЛЬНЫЙ МЕХАНИЗМ Понятие о дыхательном центре появилось еще в XVIII в. , ЦЕНТРАЛЬНЫЙ ДЫХАТЕЛЬНЫЙ МЕХАНИЗМ Понятие о дыхательном центре появилось еще в XVIII в. , когда было обнаружено прекращение дыхания у животных при разрушении ограниченной области продолговатого мозга. Однако современное представление о структуре и функции центрального дыхательного механизма сложилось лишь в последние десятилетия в результате использования электрофизиологических методов исследования, позволивших выявить определенные группы так называемых дыхательных нейронов.

  К дыхательным нейронам относят нервные клетки, импульсная активность которых меняется в соответствии К дыхательным нейронам относят нервные клетки, импульсная активность которых меняется в соответствии с фазами дыхательного цикла. Различают инспираторные нейроны, которые разряжаются в фазу вдоха, экспираторные , активные во время выдоха, и целый ряд нейронных популяций , активность которых или занимает часть определенной фазы дыхательного цикла (ранние, поздние), или включается в моменты перехода инспираторной фазы в экспираторную либо экспираторной в инспираторную.

  Центральный дыхательный механизм    входит в состав ретикулярной формации ствола Центральный дыхательный механизм входит в состав ретикулярной формации ствола мозга. Подавляющая масса дыхательных нейронов сосредоточена в двух группах ядер: дорсальной и вентральной. Большая часть нейронов дорсальной группы — инспираторные, бульбоспинальные. Их аксоны направляются в шейные сегменты спинного мозга и образуют синапсы с мотонейронами диафрагмального ядра. Эти нейроны непосредственно управляют сокращением диафрагмы.

  Ядра вентральной дыхательной группы  содержат инспираторные и экспираторные нейроны.  Последние Ядра вентральной дыхательной группы содержат инспираторные и экспираторные нейроны. Последние связаны преимущественно с мотонейронами межреберных и брюшных мышц , расположенных в грудных и поясничных сегментах спинного мозга , частично с мотонейронами диафрагмы , обеспечивая дыхательную активность указанных мышц.

  Активность центрального дыхательного механизма, в свою очередь, управляется стимулами, исходящими от хеморецепторов Активность центрального дыхательного механизма, в свою очередь, управляется стимулами, исходящими от хеморецепторов и механорецепторов дыхательной системы. Главная особенность работы этого механизма — линейное нарастание активности инспираторных нейронов на протяжении вдоха и резкий обрыв инспираторной активности, з наменующий окончание вдоха и переход в выдоху.

Чем сильнее импульсация       от хеморецепторов, тем круче нарастаетЧем сильнее импульсация от хеморецепторов, тем круче нарастает инспираторная активность и быстрее развивается вдох , но так как при этом резче растягиваются легкие , то вдох быстрее сменяется выдохом. В итоге увеличивается и глубина, и частота дыхания.

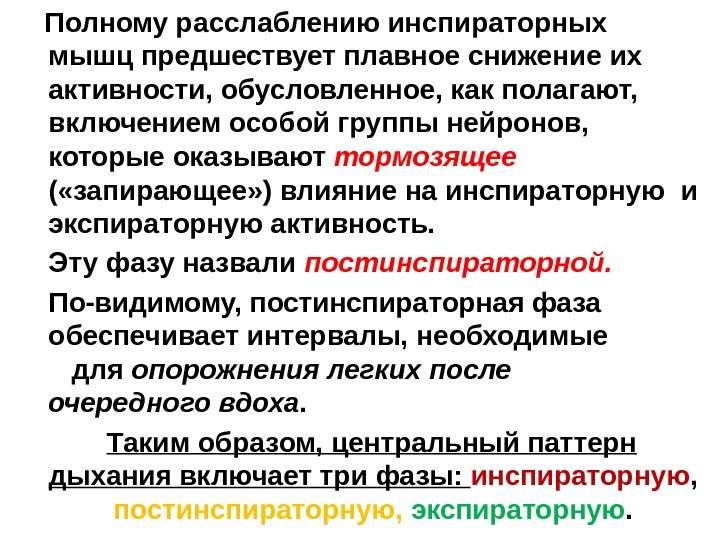

  Полному расслаблению инспираторных мышц предшествует плавное снижение их активности, обусловленное, как полагают, Полному расслаблению инспираторных мышц предшествует плавное снижение их активности, обусловленное, как полагают, включением особой группы нейронов, которые оказывают тормозящее ( «запирающее» ) влияние на инспираторную и экспираторную активность. Эту фазу назвали постинспираторной. По-видимому, постинспираторная фаза обеспечивает интервалы, необходимые для опорожнения легких после очередного вдоха. Таким образом, центральный паттерн дыхания включает три фазы: инспираторную , постинспираторную, экспираторную.

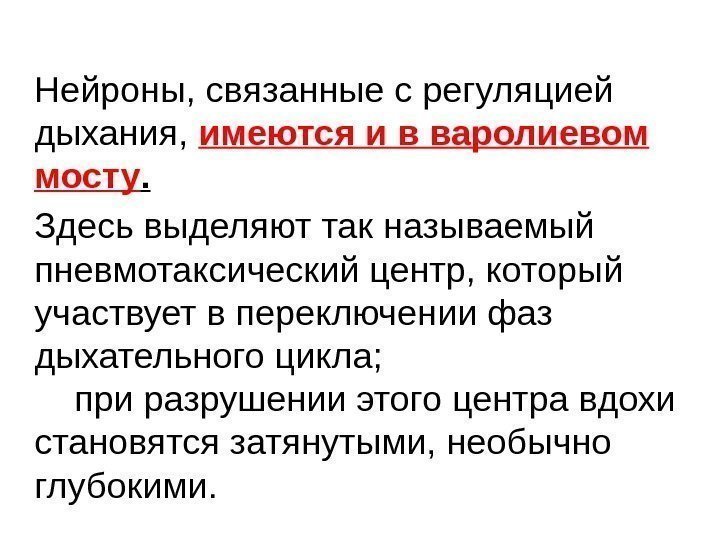

  Нейроны, связанные с регуляцией дыхания,  имеются и в варолиевом мосту. Нейроны, связанные с регуляцией дыхания, имеются и в варолиевом мосту. Здесь выделяют так называемый пневмотаксический центр, который участвует в переключении фаз дыхательного цикла; при разрушении этого центра вдохи становятся затянутыми, необычно глубокими.

  Центральный дыхательный механизм продолговатого мозга обладает автоматией, то есть постоянной ритмической активностью. Центральный дыхательный механизм продолговатого мозга обладает автоматией, то есть постоянной ритмической активностью. Однако это его свойство у высших позвоночных полностью отлично от автоматии, свойственной, например, узлам проводящей системы сердца, возбуждение которых происходит в силу их внутренних свойств.

Дыхательные нейроны функционируют нормально лишь при двух условиях.  Первым условием  является сохранностьДыхательные нейроны функционируют нормально лишь при двух условиях. Первым условием является сохранность связей между их различными группами (хотя пока не установлено, какие именно нейроны являются водителями ритма, пейсмекерами, и существуют ли среди них такие пейсмекеры вообще). Вторым условием — наличие афферентной стимуляции. В этом плане важнейшую роль играет импульсация, поступающая от хеморецепторов.

ХЕМОРЕЦЕПТОРЫ.  ХЕМОРЕЦЕПТОРНЫЕ СТИМУЛЫ ДЫХАНИЯ. 1. Бульбарные хемочувствительные зоны.  На вентролатериальной поверхности продолговатогоХЕМОРЕЦЕПТОРЫ. ХЕМОРЕЦЕПТОРНЫЕ СТИМУЛЫ ДЫХАНИЯ. 1. Бульбарные хемочувствительные зоны. На вентролатериальной поверхности продолговатого мозга расположены нейрональные структуры, чувствительные к напряжению СО 2 и концентрации ионов Н + во внеклеточной жидкости мозга. Локальное воздействие этих факторов вызывает увеличение дыхательного объема и легочной вентиляции.

  Напротив, снижение P СО 2 и подщелачивание внеклеточной жидкости мозга, а также Напротив, снижение P СО 2 и подщелачивание внеклеточной жидкости мозга, а также блокирование холодом или разрушение этих структур ведет к полному или частичному исчезновению реакции дыхания на избыток CO 2 (гиперкапнию) и ацидоз, а также к резкому угнетению инспираторной активности вплоть до остановки дыхания.

  2. Артериальные хеморецепторы.  В области бифуркации сонной артерии расположено так называемое 2. Артериальные хеморецепторы. В области бифуркации сонной артерии расположено так называемое каротидное тело (каротидный клубочек, гломус). Оно обильно снабжается кровью и содержит сложно устроенный рецепторный аппарат, реагирующий на изменения газового состава артериальной крови: • снижение напряжения 0 2 ( гипоксемию ), • повышения напряжения CO 2 ( гиперкапнию ), • увеличение концентрации ионов Н + ( ацидоз ).

  Все три фактора,  вызывая возбуждение каротидных хеморецепторов,    усиливают Все три фактора, вызывая возбуждение каротидных хеморецепторов, усиливают активность центрального дыхательного механизма. Особенно важна чувствительность этих рецепторов к гипоксемии, ибо они являются единственными в организме сигнализаторами о недостатке кислорода. Афферентные пути от каротидного тела идут через синусный нерв (ветвь языкоглоточного) и достигают дорсальной дыхательной группы продолговатого мозга.

  3. Хеморецепторные стимулы дыхания.     В настоящее время установлено, 3. Хеморецепторные стимулы дыхания. В настоящее время установлено, что нейроны центрального дыхательного механизма прямой чувствительностью к химизму среды не обладают, а их активность определяется главным образом импульсами от хеморецепторов, прежде всего бульбарных. Главным стимулом, управляющим дыханием, служит гиперкапнический : чем выше напряжение СО 2 (а с этим параметром связана и концентрация ионов Н + в артериальной крови и внеклеточной жидкости мозга), тем сильнее возбуждение бульбарных хемочувствительных структур и артериальных хеморецепторов и тем выше вентиляция.

  Так, если человек дышит из того же мешка,  куда выдыхает ( Так, если человек дышит из того же мешка, куда выдыхает ( возвратное дыхание ), то по мере роста P СО 2 в дыхательной среде увеличивается легочная вентиляция. Напротив, если усиленно провентилировать легкие животного, резко снизив таким образом артериальное P СО 2 , т. е. вызвав гипокапнию, дыхательные движения прекращаются, пока в крови не восстановится нормальный уровень напряжения CO 2.

  Меньшее значение в регуляции дыхания имеет гипоксический стимул.  Его выключение с Меньшее значение в регуляции дыхания имеет гипоксический стимул. Его выключение с помощью дыхания кислородом, либо денервации каротидных тел лишь немного (и то не всегда) снижает легочную вентиляцию. Во время дыхания газовыми смесями с пониженным содержанием О 2 благодаря рост активности артериальных хеморецепторов вентиляция нарастает , однако зависимость ее от P О 2 нелинейна.

 • Эта особенность связана с тем,    что в соответствии с • Эта особенность связана с тем, что в соответствии с формой кривой диссоциации оксигемоглобина крутое падение содержания О 2 в крови наступает лишь тогда, когда P О 2 опускается ниже 80 -70 мм рт. ст. – в этот момент и происходит значительный подъем легочной вентиляции.

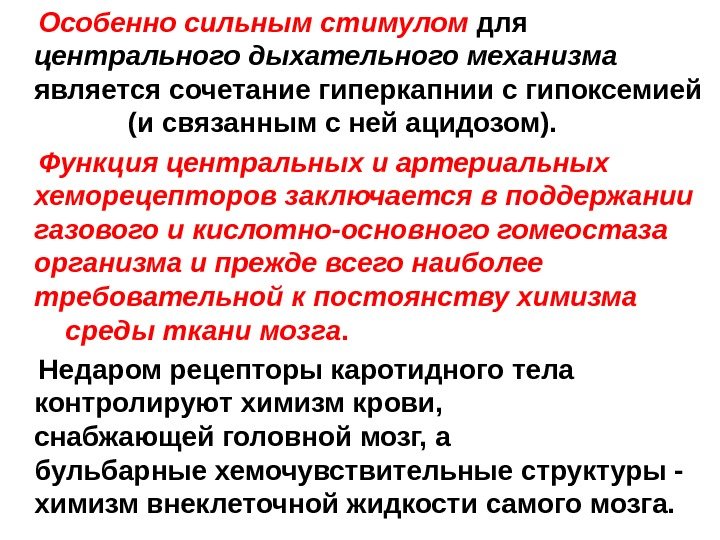

 Особенно сильным стимулом для    центрального дыхательного механизма  является сочетание Особенно сильным стимулом для центрального дыхательного механизма является сочетание гиперкапнии с гипоксемией (и связанным с ней ацидозом). Функция центральных и артериальных хеморецепторов заключается в поддержании газового и кислотно-основного гомеостаза организма и прежде всего наиболее требовательной к постоянству химизма среды ткани мозга. Недаром рецепторы каротидного тела контролируют химизм крови, снабжающей головной мозг, а бульбарные хемочувствительные структуры — химизм внеклеточной жидкости самого мозга.

МЕХАНОРЕЦЕПТОРЫ ДЫХАТЕЛЬНОЙ СИСТЕМЫ Механорецепторы дыхательной системы выполняют двоякую роль : во-первых , они участвуютМЕХАНОРЕЦЕПТОРЫ ДЫХАТЕЛЬНОЙ СИСТЕМЫ Механорецепторы дыхательной системы выполняют двоякую роль : во-первых , они участвуют в регуляции параметров дыхательного цикла – глубины вдоха и его длительности, во-вторых , эти рецепторы служат источником ряда рефлексов защитного характера — кашля.

  Рецепторы растяжения легких.  Эти рецепторы локализованы главным образом в гладкомышечном слое Рецепторы растяжения легких. Эти рецепторы локализованы главным образом в гладкомышечном слое стенок трахеобронхиального дерева и чувствительны к трансмуральному давлению, т. е. к разности давлений внутри и снаружи просвета воздухоносных путей. Тем самым эти механорецепторы оказываются источником сигнализации о растяжении дыхательных путей и легких. Афферентные волокна рассматриваемых рецепторов идут в составе блуждающего нерва, центральный путь их импульсации идет до области дорсальной группы ядер продолговатого мозга.

  Возбуждение рецепторов растяжения легких,  нарастая в ходе вдоха, вызывает  Возбуждение рецепторов растяжения легких, нарастая в ходе вдоха, вызывает в конечном счете торможение активности инспираторных нейронов центрального дыхательного механизма, способствуя прерыванию вдоха и смене его выдоха (рефлекс Геринга — Брейера). Так как активность одной части этих рецепторов зависит от достигнутого легочного объема, а другой части ( «динамических» ) — от скорости вдоха, то прекращение вдоха наступает тем скорее, чем глубже данный вдох и чем быстрее он развивается. Так регулируется паттерн дыхания — соотношением между глубиной и частотой дыхания

Роль рецепторов растяжения легких наглядно выявляется при их выключении с помощью блокады или перерезкиРоль рецепторов растяжения легких наглядно выявляется при их выключении с помощью блокады или перерезки блуждающих нервов (ваготомии): вдохи становятся углубленными, затянутыми, как это происходит при разрушении пневмотоксического центра. Если же разрушение названного центра сочетать с ваготомией , наступает апноэ : дыхательные движения останавливаются на вдохе, который лишь изредка прерывается короткими экспирациями.

  Влияние на дыхание перерезок центральной нервной системы на различных уровнях:  а Влияние на дыхание перерезок центральной нервной системы на различных уровнях: а — д — уровни перерезок и соответствующие им пневмограммы, К —представительство дыхательного центра в коре (условно), Гт — представительство дыхательного центра в гипоталамусе, П — пневмотаксический центр, Ап — апнеистический центр (варолиев мост), Э — экспираторный центр (продолговатый мозг), И — инспираторный центр (продолговатый мозг)

Ирритантные рецепторы.  Ирритантные рецепторы расположены в эпителиальном и субэпителиальном слоях стенок воздухоносных путей.Ирритантные рецепторы. Ирритантные рецепторы расположены в эпителиальном и субэпителиальном слоях стенок воздухоносных путей. Их афферентные волокна тоже идут в стволе блуждающего нерва. Эти рецепторы реагируют на резкие изменения объема легких, в частности на их спадение, которое вызывает рост инспираторной активности центрального механизма, прерывая таким путем выдох. Чувствительны они и к частицам пыли, скоплению слизи, некоторым химическим раздражителям. Возбуждение ирритантных рецепторов характерно для многих патологических изменений в легких и воздухоносных путях.

 Юкстаальвеолярные (юкстакапилярные), или J - рецепторы Эти рецепторы чувствительны к ряду биологически активных Юкстаальвеолярные (юкстакапилярные), или J — рецепторы Эти рецепторы чувствительны к ряду биологически активных веществ (никотину, гистамину, простагландинам и др. ), проникающим либо из воздухоносных путей, либо с кровью малого круга. Они локализованы в интерстиции легких вблизи капилляров альвеол и дают начало немиелинизированным С -волокнам, проходящим в составе блуждающего нерва. Стимуляция как ирритантных, так и J — рецепторов проявляется в частом, поверхностном дыхании (тахипноэ), которое наблюдается, например, при ограничении (рестрикции) газообменной поверхности легких.

 Рецепторы верхних дыхательных путей.  Они служат главным образом источником рефлексов защитного характера, Рецепторы верхних дыхательных путей. Они служат главным образом источником рефлексов защитного характера, возникающих при скоплении в воздухоносных путях слизи, попадании туда инородных тел и химических раздражителей. Эти реакции опосредованы афферентными волокнами целого ряда черепно-мозговых нервов: верхне- гортанного, языкоглоточного, тройничного и т. д. К рефлексам защитного характера относится прежде всего кашель. Чихание вызывается обычно изолированным раздражением рецепторов носа и отличается от кашля тем, что голосовая щель с самого начала остается открытой.

Глотание  сопровождается рефлекторным закрытием голосовой щели и торможением дыхательной активности диафрагмы.  ОстановкаГлотание сопровождается рефлекторным закрытием голосовой щели и торможением дыхательной активности диафрагмы. Остановка дыхательных движений ( апноэ ) может происходить и за счет рефлексов, возникающих при попадании в воздухоносные пути воды (или при погружении головы в воду), воздействие струи воздуха, особенно холодного, и т. п.

Проприоцепторы дыхательных мышц.  Эти рецепторы контролируют соответствие сокращений «заданию» , поступающему  Проприоцепторы дыхательных мышц. Эти рецепторы контролируют соответствие сокращений «заданию» , поступающему по эфферентным путям от центрального дыхательного механизма. Если укорочение мышцы оказывается меньше заданного (например, вследствие повышенного сопротивления дыханию), импульсация от интрафузальных волокон усиливается и через посредство гамма-петли повышается активность соответствующих спинальных альфа-мотонейронов. Сокращение мышцы усиливается, что способствует преодолению возникшего препятствия.

 • Основной инспиратор – диафрагма – беден мышечными веретенами,  здесь преобладают сухожильные • Основной инспиратор – диафрагма – беден мышечными веретенами, здесь преобладают сухожильные рецепторы Гольджи. Функцию афферентной системы, контролирующей ее сокращения по принципу обратной связи, выполняют механорецепторы легких и воздухоносных путей.

Иннервация органов дыхания: Гт — представительство дыхательного центра в гипоталамусе,  К — корковоеИннервация органов дыхания: Гт — представительство дыхательного центра в гипоталамусе, К — корковое представительство дыхательного центра (условно), Ап, П —апнейстический и пневмотаксический центры моста. И , Э —инспираторный и экспираторный бульбарные центры, Дф и Мр — центры диафрагмального и межреберных нервов в спинном мозге

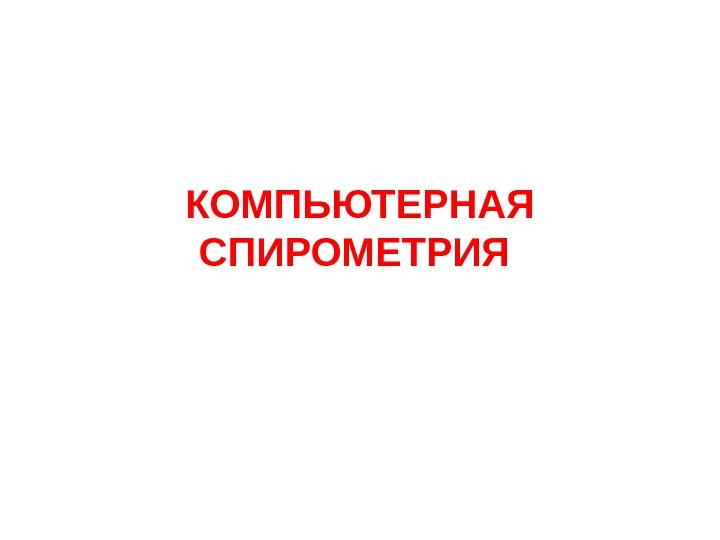

КОМПЬЮТЕРНАЯ СПИРОМЕТРИЯ  КОМПЬЮТЕРНАЯ СПИРОМЕТРИЯ

Виды объемов легких, определяемые по спирограмме Виды объемов легких, определяемые по спирограмме

Петля поток-объем Петля представляет собой график максимальных объемных скоростей потока воздуха на выдохе иПетля поток-объем Петля представляет собой график максимальных объемных скоростей потока воздуха на выдохе и вдохе как функции объема легких

Характерные свойства кривых поток - объем: Контуры инспираторных и экспираторных кривых неодинаковы Пик экспираторногоХарактерные свойства кривых поток — объем: Контуры инспираторных и экспираторных кривых неодинаковы Пик экспираторного потока появляется в ранней фазе петли Отношение между потоком и объемом линейно на протяжении нижних трех четвертей экспираторной жизненной емкости

Петли поток-объем,  полученные при нормальных ВП и ВП с фиксированной обструкцией Петли поток-объем,Петли поток-объем, полученные при нормальных ВП и ВП с фиксированной обструкцией Петли поток-объем, полученные при выполнении с различным усилием инспираторного и экспираторного маневров, при объемах легких между ДО и ОЕЛ

ТИПИЧНЫЕ ПАТТЕРНЫ ОТКЛОНЕНИЙ  ПРИ ФУНКЦИОНАЛЬНОМ ТЕСТИРОВАНИИ ЛЕГКИХ ↓↓↓норма. ОФВ 1/ЖЕЛ ↑норма ↓ОО ↑нормаТИПИЧНЫЕ ПАТТЕРНЫ ОТКЛОНЕНИЙ ПРИ ФУНКЦИОНАЛЬНОМ ТЕСТИРОВАНИИ ЛЕГКИХ ↓↓↓норма. ОФВ 1/ЖЕЛ ↑норма ↓ОО ↑норма ↓ФОЕ ↓↓↓↓↓СОС 25 -75% ↓↓↓↓↓ОФВ 1 с ↓норма ↓↓ЖЕЛ выраженныеумеренные Обструктивные нарушения. Рестриктивные нарушения. Показатель

Форсированная ЖЕЛ • ф. ЖЕЛ на 200 -300 мл меньше ЖЕЛ • Снижается приФорсированная ЖЕЛ • ф. ЖЕЛ на 200 -300 мл меньше ЖЕЛ • Снижается при бронхоспазме, у больных бронхиальной астмой и хроническим бронхитом • ОФВ 1 с – не менее 70% ЖЕЛ • Тесно отрицательно связан с продолжительностью предстоящей жизни, снижается у больных вне зависимости от нозологической формы • Снижается у курильщиков!

Типичные спирограммы  (FEV 1 - ОФВ 1, FVC - ЖЕЛ) Здоровый человек БольнойТипичные спирограммы (FEV 1 — ОФВ 1, FVC — ЖЕЛ) Здоровый человек Больной обструктивной болезнью ВП Больной рестриктивной болезнью легких

Типичные петли экспираторной объемной скорости потока-объема у здорового человека и больных с обструктивной иТипичные петли экспираторной объемной скорости потока-объема у здорового человека и больных с обструктивной и рестриктивной патологией легких (TLC –ОЕ, RV – ДО)
