Разработка ДКМВ направленной антенны на базе анализа работы ФАР Морской институт Кафедра «Радиотехника и радиотелекоммуникационные системы» Представляет: курсант Ро-6 Гошко Р. Ю. Руководитель Милкин В. И. 2016
Декаметровая связь В настоящие время активно внедряется цифровая декаметровая радиосвязь и остается актуальной классическая коротковолновая радиосвязь, особенно для районов крайнего севера.
Для обеспечения коротковолновых линий дальней радиосвязи свойственных к использованию при эксплуатации судов в акваториях Северного морского пути широко используются классические антенны в том числе фазированные антенные решётки.
Фазированная антенная решётка (ФАР) совокупность расположенных в определённом порядке антенн, изменение амплитудно-фазового распределения токов или полей возбуждения на которых позволяет получить заданную суммарную диаграмму направленности.
Достоинства ФАР Узкая диаграмма направленности Большой коэффициент усиления
Цель работы • Исследовать особенности работы ФАР • На базе анализа результатов исследований разработать версии антенных устройств ФАР. • С использованием программного моделирования отобрать оптимальный вариант для прикладного использования

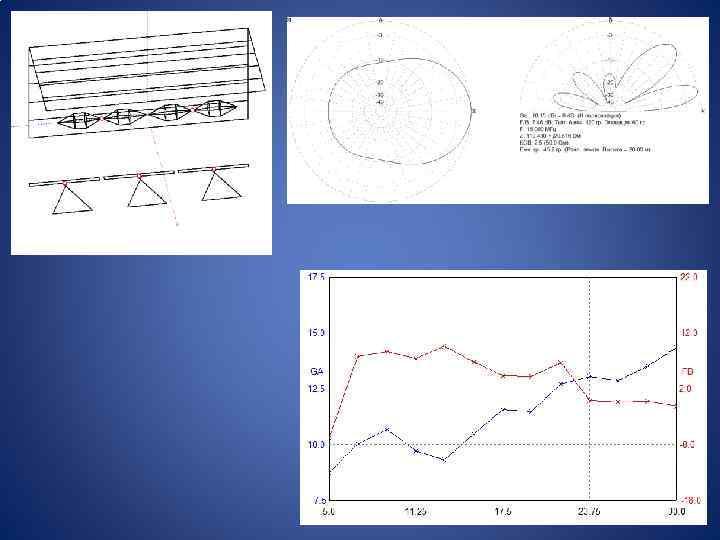

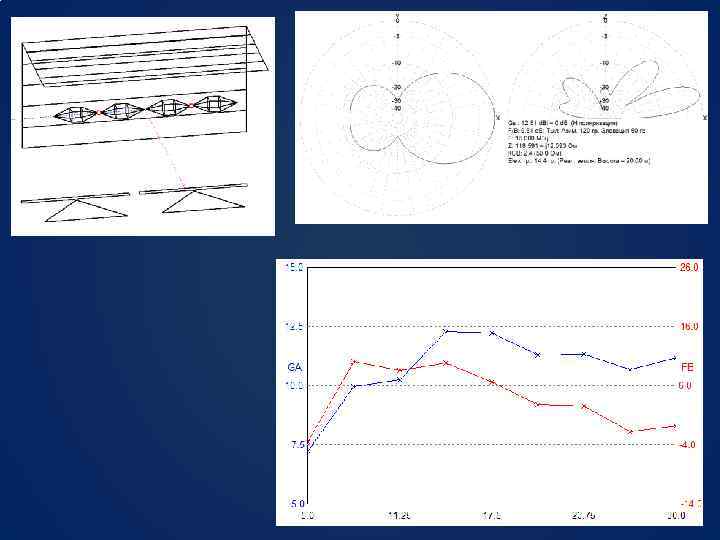

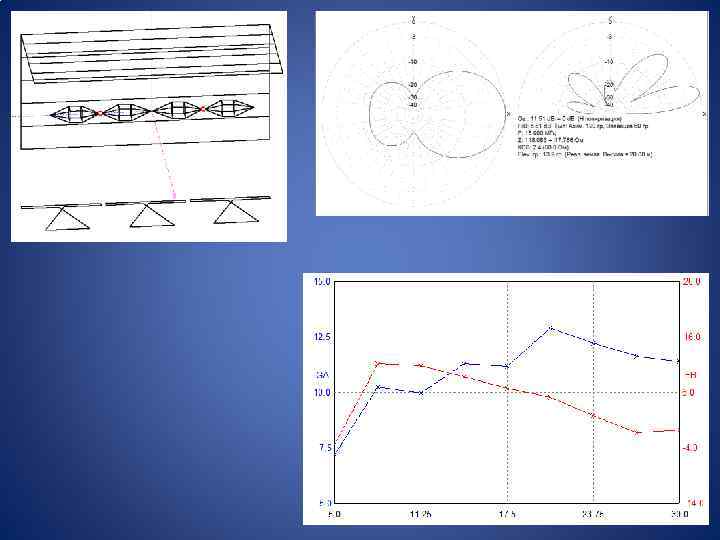

Пути реализации 1. Исследование простейших фар с однородными вибраторами 2. Исследование комбинированных Фар с однородными вибраторами А) использование дополнительных вибраторов в пассивном режиме Б) использование дополнительных вибраторов в активном режиме 3. Исследование со смешанным количеством вибраторов в одном из этажей ФАР
В качестве подтверждения работоспособности ФАР разработан фрагментарный макет для более глубоких последующих натурных испытаний ФАР с использование разнородных вибраторов и усложненного рефлектора.
Вывод • В результате работы над темой «Разработка ДКМВ направленной антенны на базе анализа работы ФАР» получено эксклюзивное нестандартное конкурентоспособное техническое решение. Разработанное комбинированное техническое решение профессиональной антенны обеспечивает в процессе эксплуатации адаптированный маневр характеристиками без изменения конструктивных размеров, а только за счет перекоммутации ее составных элементов.
Спасибо за внимание!
