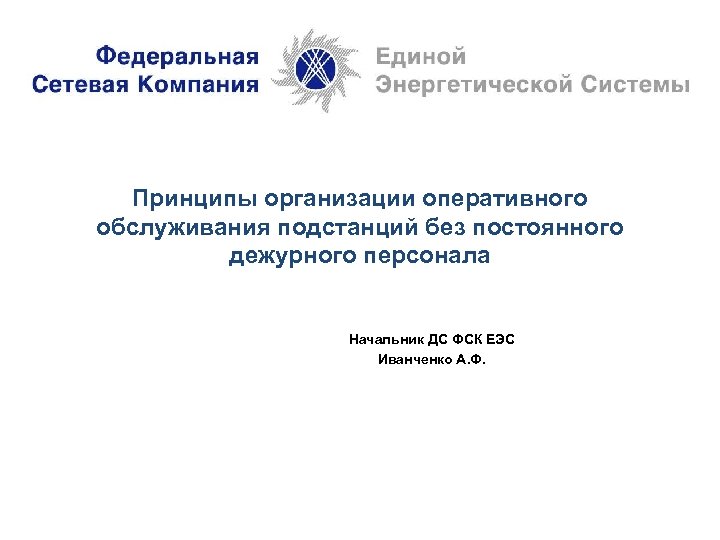

Принципы организации оперативного обслуживания подстанций без постоянного дежурного персонала Начальник ДС ФСК ЕЭС Иванченко Принципы организации оперативного обслуживания подстанций без постоянного дежурного персонала Начальник ДС ФСК ЕЭС Иванченко А. Ф.

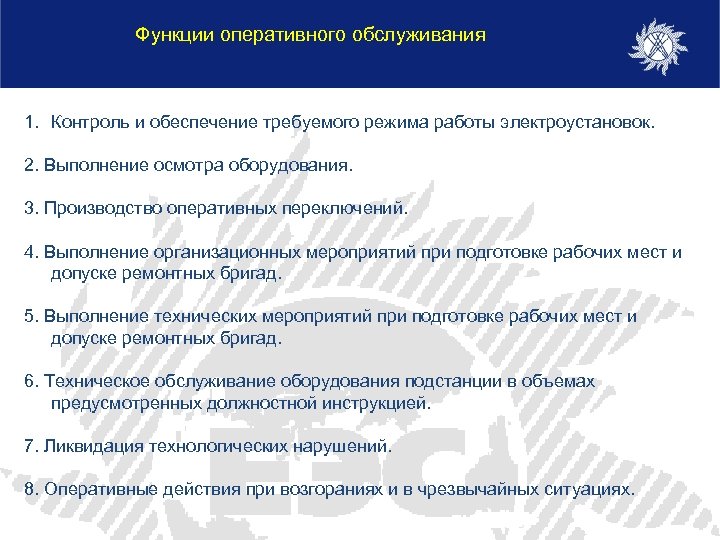

Функции оперативного обслуживания 1. Контроль и обеспечение требуемого режима работы электроустановок. 2. Выполнение осмотра Функции оперативного обслуживания 1. Контроль и обеспечение требуемого режима работы электроустановок. 2. Выполнение осмотра оборудования. 3. Производство оперативных переключений. 4. Выполнение организационных мероприятий при подготовке рабочих мест и допуске ремонтных бригад. 5. Выполнение технических мероприятий при подготовке рабочих мест и допуске ремонтных бригад. 6. Техническое обслуживание оборудования подстанции в объемах предусмотренных должностной инструкцией. 7. Ликвидация технологических нарушений. 8. Оперативные действия при возгораниях и в чрезвычайных ситуациях.

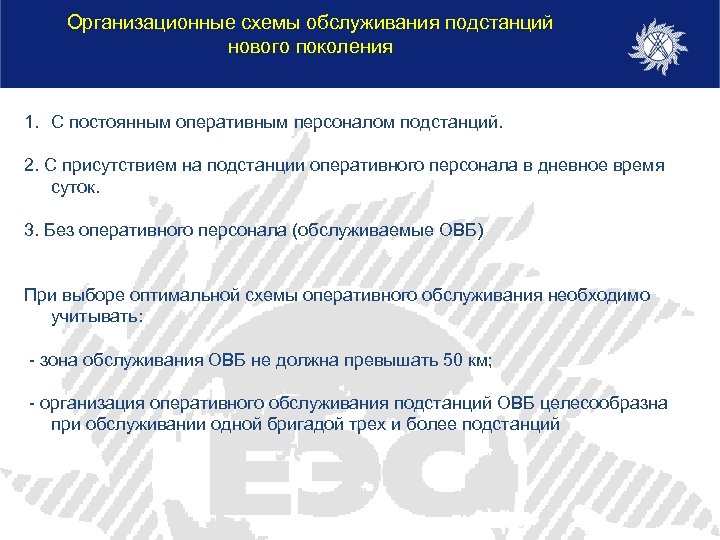

Организационные схемы обслуживания подстанций нового поколения 1. С постоянным оперативным персоналом подстанций. 2. С Организационные схемы обслуживания подстанций нового поколения 1. С постоянным оперативным персоналом подстанций. 2. С присутствием на подстанции оперативного персонала в дневное время суток. 3. Без оперативного персонала (обслуживаемые ОВБ) При выборе оптимальной схемы оперативного обслуживания необходимо учитывать: - зона обслуживания ОВБ не должна превышать 50 км; - организация оперативного обслуживания подстанций ОВБ целесообразна при обслуживании одной бригадой трех и более подстанций

Участники процесса «Оперативное обслуживание» 1. Оперативный персонал подстанции. 2. Персонал ОВБ. 3. Диспетчер центра Участники процесса «Оперативное обслуживание» 1. Оперативный персонал подстанции. 2. Персонал ОВБ. 3. Диспетчер центра управления сетями (ЦУС) Ниже рассматривается схема с дежурством на подстанции оперативного персонала в дневное время суток и оперативным обслуживанием в ночное время диспетчерским персоналом ЦУС и оперативно-выездной бригадой (ОВБ):

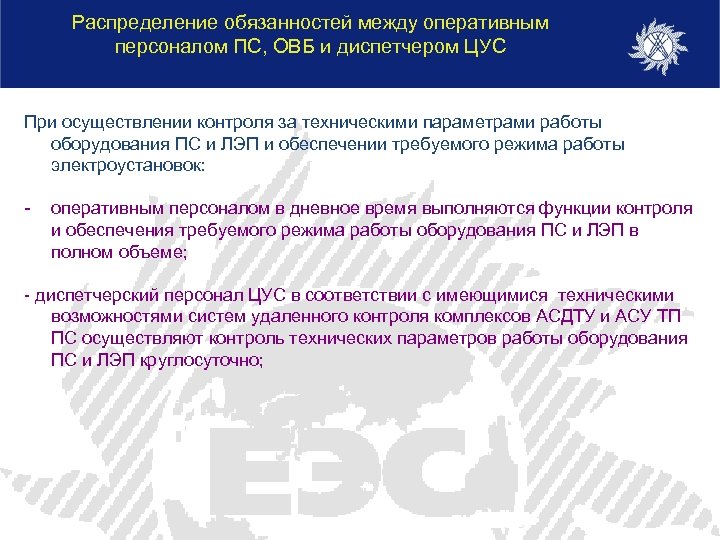

Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При осуществлении контроля за Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При осуществлении контроля за техническими параметрами работы оборудования ПС и ЛЭП и обеспечении требуемого режима работы электроустановок: - оперативным персоналом в дневное время выполняются функции контроля и обеспечения требуемого режима работы оборудования ПС и ЛЭП в полном объеме; - диспетчерский персонал ЦУС в соответствии с имеющимися техническими возможностями систем удаленного контроля комплексов АСДТУ и АСУ ТП ПС осуществляют контроль технических параметров работы оборудования ПС и ЛЭП круглосуточно;

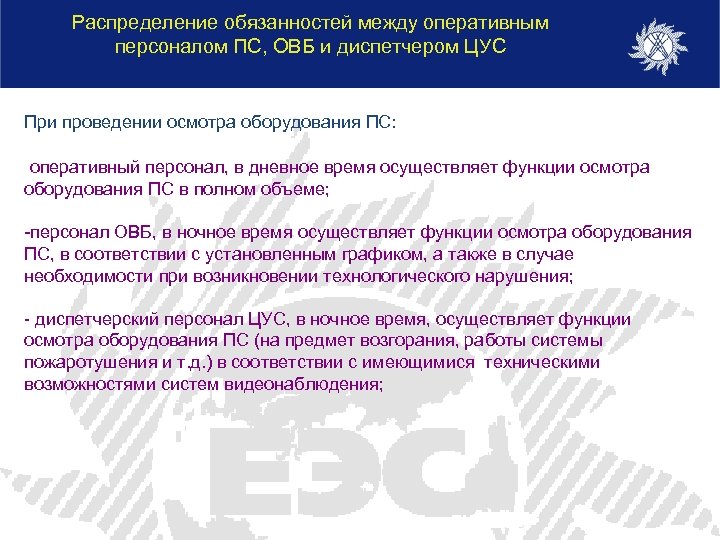

Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При проведении осмотра оборудования Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При проведении осмотра оборудования ПС: оперативный персонал, в дневное время осуществляет функции осмотра оборудования ПС в полном объеме; -персонал ОВБ, в ночное время осуществляет функции осмотра оборудования ПС, в соответствии с установленным графиком, а также в случае необходимости при возникновении технологического нарушения; - диспетчерский персонал ЦУС, в ночное время, осуществляет функции осмотра оборудования ПС (на предмет возгорания, работы системы пожаротушения и т. д. ) в соответствии с имеющимися техническими возможностями систем видеонаблюдения;

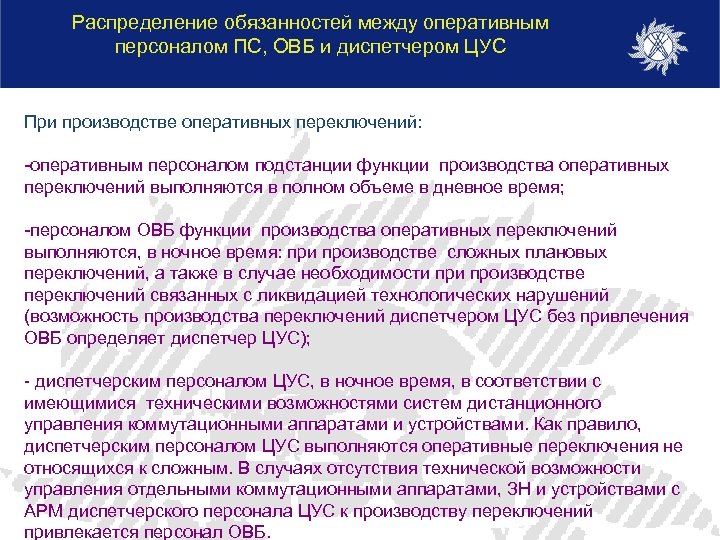

Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При производстве оперативных переключений: Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При производстве оперативных переключений: -оперативным персоналом подстанции функции производства оперативных переключений выполняются в полном объеме в дневное время; -персоналом ОВБ функции производства оперативных переключений выполняются, в ночное время: при производстве сложных плановых переключений, а также в случае необходимости производстве переключений связанных с ликвидацией технологических нарушений (возможность производства переключений диспетчером ЦУС без привлечения ОВБ определяет диспетчер ЦУС); - диспетчерским персоналом ЦУС, в ночное время, в соответствии с имеющимися техническими возможностями систем дистанционного управления коммутационными аппаратами и устройствами. Как правило, диспетчерским персоналом ЦУС выполняются оперативные переключения не относящихся к сложным. В случаях отсутствия технической возможности управления отдельными коммутационными аппаратами, ЗН и устройствами с АРМ диспетчерского персонала ЦУС к производству переключений привлекается персонал ОВБ.

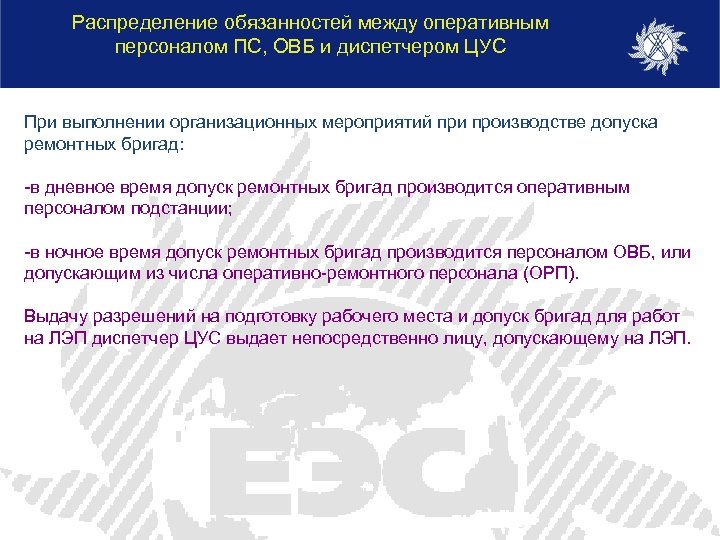

Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При выполнении организационных мероприятий Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При выполнении организационных мероприятий при производстве допуска ремонтных бригад: -в дневное время допуск ремонтных бригад производится оперативным персоналом подстанции; -в ночное время допуск ремонтных бригад производится персоналом ОВБ, или допускающим из числа оперативно-ремонтного персонала (ОРП). Выдачу разрешений на подготовку рабочего места и допуск бригад для работ на ЛЭП диспетчер ЦУС выдает непосредственно лицу, допускающему на ЛЭП.

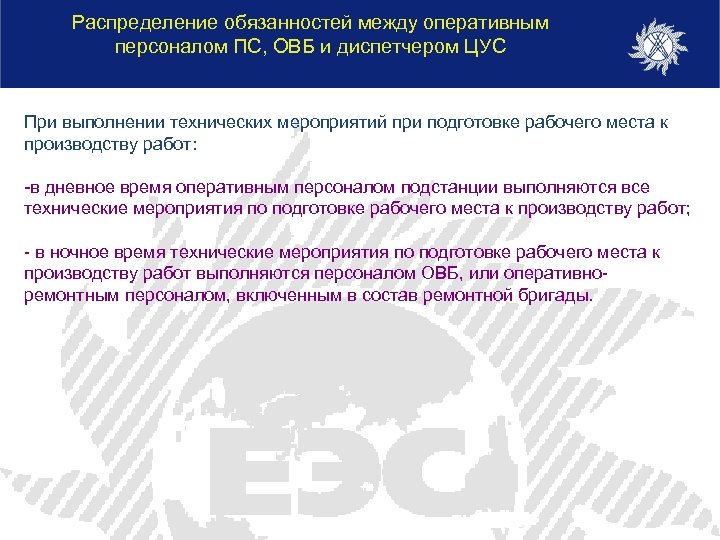

Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При выполнении технических мероприятий Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При выполнении технических мероприятий при подготовке рабочего места к производству работ: -в дневное время оперативным персоналом подстанции выполняются все технические мероприятия по подготовке рабочего места к производству работ; - в ночное время технические мероприятия по подготовке рабочего места к производству работ выполняются персоналом ОВБ, или оперативноремонтным персоналом, включенным в состав ремонтной бригады.

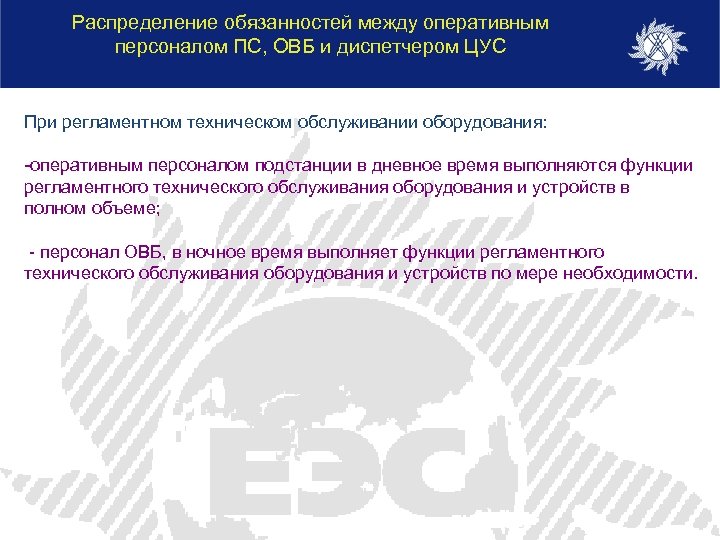

Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При регламентном техническом обслуживании Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При регламентном техническом обслуживании оборудования: -оперативным персоналом подстанции в дневное время выполняются функции регламентного технического обслуживания оборудования и устройств в полном объеме; - персонал ОВБ, в ночное время выполняет функции регламентного технического обслуживания оборудования и устройств по мере необходимости.

Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При ликвидации технологических нарушений Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При ликвидации технологических нарушений и в чрезвычайных ситуациях: -оперативным персоналом, в дневное время выполняются функции по ликвидации технологических нарушений в полном объеме; - диспетчерским персоналом ЦУС, в ночное время, в соответствии с имеющимися техническими возможностями систем дистанционного управления коммутационными аппаратами, ЗН и устройствами, при этом диспетчерским персоналом ЦУС выполняются следующие функции: - сбор информации о технологическом нарушении; -анализ работы релейной защиты, технологической и противоаварийной автоматики; - при возгорании оборудования – запуск системы пожаротушения, вызов пожарной команды, направление на ПС ОВБ; - вывод из схемы поврежденного оборудования и устройств; - опробование напряжением отключившегося оборудования, если нет информации об его повреждении; - оформление аварийных или неотложных диспетчерских заявок.

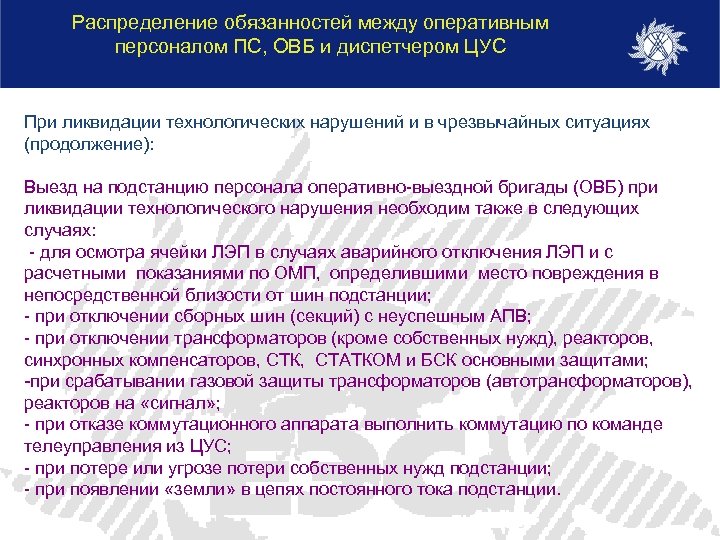

Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При ликвидации технологических нарушений Распределение обязанностей между оперативным персоналом ПС, ОВБ и диспетчером ЦУС При ликвидации технологических нарушений и в чрезвычайных ситуациях (продолжение): Выезд на подстанцию персонала оперативно-выездной бригады (ОВБ) при ликвидации технологического нарушения необходим также в следующих случаях: - для осмотра ячейки ЛЭП в случаях аварийного отключения ЛЭП и с расчетными показаниями по ОМП, определившими место повреждения в непосредственной близости от шин подстанции; - при отключении сборных шин (секций) с неуспешным АПВ; - при отключении трансформаторов (кроме собственных нужд), реакторов, синхронных компенсаторов, СТК, СТАТКОМ и БСК основными защитами; -при срабатывании газовой защиты трансформаторов (автотрансформаторов), реакторов на «сигнал» ; - при отказе коммутационного аппарата выполнить коммутацию по команде телеуправления из ЦУС; - при потере или угрозе потери собственных нужд подстанции; - при появлении «земли» в цепях постоянного тока подстанции.

Основные принципы организации оперативного обслуживания подстанций без постоянного дежурного персонала -Распределение функций оперативного обслуживания Основные принципы организации оперативного обслуживания подстанций без постоянного дежурного персонала -Распределение функций оперативного обслуживания между диспетчером ЦУС, оперативным персоналом подстанции и персоналом оперативновыездной бригады. -Максимальное использование потенциала диспетчера ЦУС, опирающегося на современные технологии (АРМ, АСУ ТП ПС, видеонаблюдение, мониторинг состояния оборудования) в процессах оперативного обслуживания подстанций. -Увеличением количества подстанций обслуживаемых оперативновыездными бригадами и за счет уменьшения количества подстанций обслуживаемых постоянным оперативным персоналом. -Сокращения объема функций контроля состояния и технического обслуживания оборудования подстанций в целом. -Единоличное выполнение переключений с автоматизированного рабочего места (АРМ) оперативного персонала подстанции (ОВБ) или ЦУС с возложением функций контроля на программное обеспечение. -Выполнение подготовки рабочего места и допуска бригады допускающими из числа лиц оперативно-ремонтного персона включенного в состав ремонтной бригады.

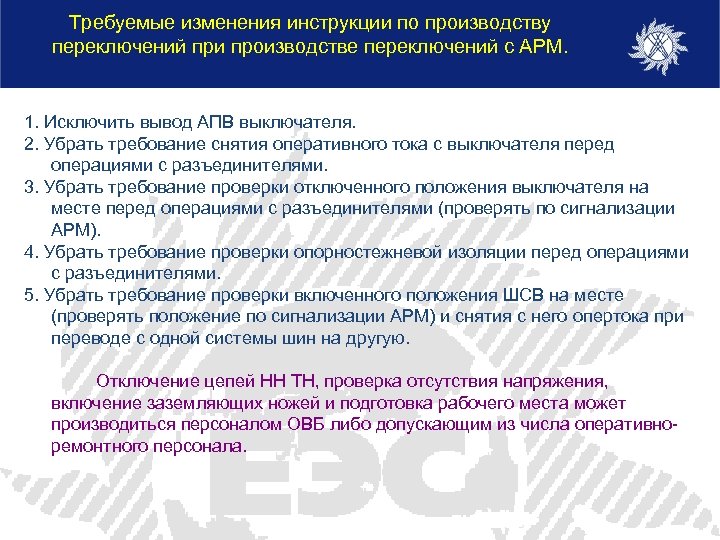

Требуемые изменения инструкции по производству переключений при производстве переключений с АРМ. 1. Исключить вывод Требуемые изменения инструкции по производству переключений при производстве переключений с АРМ. 1. Исключить вывод АПВ выключателя. 2. Убрать требование снятия оперативного тока с выключателя перед операциями с разъединителями. 3. Убрать требование проверки отключенного положения выключателя на месте перед операциями с разъединителями (проверять по сигнализации АРМ). 4. Убрать требование проверки опорностежневой изоляции перед операциями с разъединителями. 5. Убрать требование проверки включенного положения ШСВ на месте (проверять положение по сигнализации АРМ) и снятия с него опертока при переводе с одной системы шин на другую. Отключение цепей НН ТН, проверка отсутствия напряжения, включение заземляющих ножей и подготовка рабочего места может производиться персоналом ОВБ либо допускающим из числа оперативноремонтного персонала.
