Презентация по курсу «Геофизика» Презентация по курсу «Геофизика»

 Введение в геофизику. Предмет физики Земли. Геофизические поля Геофизика – учение о физических Введение в геофизику. Предмет физики Земли. Геофизические поля Геофизика – учение о физических явлениях на Земле. Предмет геофизики – изучение оболочек Земли, к которым относятся: n n n Литосфера, представленная твердыми геологическими образованиями (магматические, метаморфические и осадочные породы); Гидросфера – воды океанов, морей, рек, озер и других поверхностных источников и подземные воды; Атмосфера – воздушная оболочка.

Методика и техника изучения физических полей составляет геофизические методы и технологии. Существуют геофизические методы Методика и техника изучения физических полей составляет геофизические методы и технологии. Существуют геофизические методы исследований, предназначенных для наблюдений в атмосфере, на земной поверхности, в скважинах и шахтах, на поверхности и в глубине водоёмов. Созданы разделы геофизики, связанные с промышленной деятельностью человека: разведка и добыча полезных ископаемых, освоение морей, климатология и пр.

Геофизика зародилась и развивалась в 19 и 20 столетиях на базе физики, геологии и Геофизика зародилась и развивалась в 19 и 20 столетиях на базе физики, геологии и астрономии. Она тесно связана с геодезией, геохимией, а в части методов и технологий геофизических наблюдений с радиотехникой – радиоэлектроникой. Для проведения расчётов и решения теоретических задач необходимы знания математического математическую физику. аппарата, включая

Физика Земли изучает твёрдую оболочку в целом, её внутреннее строение и развитие. Разведочная геофизика Физика Земли изучает твёрдую оболочку в целом, её внутреннее строение и развитие. Разведочная геофизика имеет своей основной целью поиски и разведку полезных ископаемых и решение инженерно-геологических, археологических, экологических и др. задач. Гидросфера и атмосфера изучаются в основном методами общей геофизики.

Связь геофизики с другими науками Связь геофизики с другими науками

Связь общей геофизики с науками изучающими гидросферу и атмосферу Связь общей геофизики с науками изучающими гидросферу и атмосферу

Физические поля изучаемые в геофизике: n гравитационное поле; n магнитное поле; n электроволновое (электромагнитное) Физические поля изучаемые в геофизике: n гравитационное поле; n магнитное поле; n электроволновое (электромагнитное) поле; n сейсмоволновое (поле упругих колебаний или сейсмоакустическое); n тепловое поле; n радиационное поле.

Физическое поле – это материальная среда, где взаимодействие элементарных частиц, обусловлено тем или иным Физическое поле – это материальная среда, где взаимодействие элементарных частиц, обусловлено тем или иным физическим явлением или их совокупностью. Например, радиоактивный распад, приводящий к существованию радиационного и частично теплового полей, или магнитных взаимодействие тел, приводящих гравитационных к гравитационных и магнитных полей. и возникновению

Основная особенность физических полей – это их деформация под действием тех или иных материальных Основная особенность физических полей – это их деформация под действием тех или иных материальных объектов, в частности геологических тел. Физические поля применительно к геофизике называют геофизическими полями. Они характеризуются параметрами (физическими величинами). Последние определяются инструментально, т. е. с помощью приборов. Этих параметров в основном два: потенциал (U) и напряжённость (E).

Потенциал поля – выражается в его концентрации в той или иной точке изучаемой среды, Потенциал поля – выражается в его концентрации в той или иной точке изучаемой среды, т. е. это энергия, обусловленная работой по перенесению точечного источника из бесконечности, где поле равно 0 в заданную точку среды. Напряжённость поля – первая производная его потенциала, т. е. градиент нарастания или наоборот разрежения физического явления. E = - grad U , где Е – напряжённость, а U – потенциал геофизического поля.

Материальные объекты, взаимодействие которых приводит к существованию геофизических полей, характеризуются физическими показателями (или физическими Материальные объекты, взаимодействие которых приводит к существованию геофизических полей, характеризуются физическими показателями (или физическими свойствами). Это плотность, электропроводность, магнитная восприимчивость и др. Физические свойства выражаются в их способности создавать геофизические поля.

Плотность (δ) - показатель, характеризующий соотношение массы и занимаемой ею объема. Единица измерения г/см Плотность (δ) - показатель, характеризующий соотношение массы и занимаемой ею объема. Единица измерения г/см 3 или кг/м 2. Используется в гравиметрии. Магнитная восприимчивость (κ) – показатель, характеризующий способность природных объектов намагничиваться под действием магнитного поля. Единица измерения 10 -5 ед. СИ. Используется в магнитометрии.

Удельная электропроводность (σэ) – показатель, характеризующий способность природных объектов проводить электрический ток. Единица измерения Удельная электропроводность (σэ) – показатель, характеризующий способность природных объектов проводить электрический ток. Единица измерения Сим/м. Используется в электрометрии. Скорость распространения упругих волн (V) – показатель, характеризующий способность природных объектов передавать упругие деформации под действием механических воздействий (напряжений). Единица измерения сейсмометрии. м/сек. Используется в

Естественная радиоактивность (Jγ) – показатель, характеризующий способность природных объектов излучать α, β и γ-частицы, Естественная радиоактивность (Jγ) – показатель, характеризующий способность природных объектов излучать α, β и γ-частицы, приводящие к радиоактивному распаду. Единица измерения Беккерель (Бк) – 1 распад в сек. Используется в радиометрии. Теплопроводность(λ) - показатель, характеризующий способность природных объектов проводить тепло, т. е. направленный процесс распространения теплоты от более нагретых к менее нагретым объектам и приводящий к выравниванию температуры среды. Единица измерения Вт/м*К. Используется в геотермии.

По происхождению геофизические поля разделяются на естественные и искусственные. Естественные поля существуют, не зависимо По происхождению геофизические поля разделяются на естественные и искусственные. Естественные поля существуют, не зависимо от человеческой деятельности, а искусственные возбуждаются по заданию экспериментатора. В общей геофизике в основном изучаются естественные поля. В разведочной геофизике, относящейся к геологической разведке, а также инженерной геофизике, геофизике ландшафта, экологической геофизике наряду с естественными в большей мере изучаются искусственные (наведенные) поля. Методы общей и разведочной геофизики основаны на единых геофизических полях, но разнятся вследствие разных задач и предмета исследований.

Науки геофизического цикла (разделы) общей и разведочной геофизики в зависимости от используемых геофизических полей Науки геофизического цикла (разделы) общей и разведочной геофизики в зависимости от используемых геофизических полей Геофизическое поле Раздел общей геофизики Раздел разведочной (прикладной) геофизики 1. Гравитационное Гравиметрия Гравиразведка 2. Магнитное Магнитометрия Магниторазведка 3. Электроволновое Электрометрия Электроразведка 4. Сейсмоволновое Сейсмометрия Сейсморазведка 5. Тепловое Теплометрия Термическая разведка 6. Радиационное Радиометрия Ядерная разведка

 Общие сведения о Земле. По форме Земля является геоидом, т. е. поверхностью, совпадающей Общие сведения о Земле. По форме Земля является геоидом, т. е. поверхностью, совпадающей с невозмущённой поверхностью Мирового океана и продолжающейся под континентом. Геоид определяет фигуру Земли, но существенно отличается от физической поверхности Земли. Геоид соответствует поверхности равных значений силы тяжести. Средний радиус Земли 6371 км. Средняя плотность 5, 51 г/см 3. Земля обладает магнетизмом, с которым связаны электрические поля.

О происхождении космогонические Земли представления. существуют Есть гипотезы образования планет из раскалённой газово-пылевой туманности, О происхождении космогонические Земли представления. существуют Есть гипотезы образования планет из раскалённой газово-пылевой туманности, а также гипотезы образования этих же планет, в том числе Солнца из мелкораздробленного космического вещества. Время образования радиологическими и Земли изотопными определяется методами и оценивается в 4, 55 – 4, 61 млрд. лет. С помощью этих методов создана в абсолютных летоисчислениях геохронологическая шкала.

Наиболее распространён для определения возраста геологических образований калий-аргоновый метод. В основу положен закон радиоактивного Наиболее распространён для определения возраста геологических образований калий-аргоновый метод. В основу положен закон радиоактивного распада: , где Nt – количество не распавшихся атомов ядер неустойчивых (радиоактивных) элементов, N 0 – количество атомов ядер в момент образования природного объекта, t – время распада, λ - постоянная распада, которая для каждого изотопа имеет своё численное значение. В практике используется и величина Т 1/2 –период полураспада:

По современным представлениям внутреннее строение Земли обобщённо можно представить последовательной схемой трёх геосфер: 1) По современным представлениям внутреннее строение Земли обобщённо можно представить последовательной схемой трёх геосфер: 1) земная кора h = 5 -75 км. ; 2) мантия h ≈ 3000 км. ; 3) ядро h ≈ 3300 км.

Земная кора – твёрдая оболочка, которая по составу на материках и океанах разделяется на Земная кора – твёрдая оболочка, которая по составу на материках и океанах разделяется на материковую и океаническую. В первой три слоя: осадочный, гранитный, базальтовый. Во второй два слоя: осадочный и базальтовый.

К настоящему времени наиболее прогрессивным методом изучения внутреннего строения Земли является сейсмометрия. Основа метода К настоящему времени наиболее прогрессивным методом изучения внутреннего строения Земли является сейсмометрия. Основа метода – изучение распространения через недра Земли сейсмических волн специальными приборами – сейсмографами. Изучаются волны объёмные (продольные - Vp, поперечные - Vs) и поверхностные (Релея – вертикально-поляризуемые колебания и Лява – горизонтально-поляризуемые колебания).

Vp- волны сжатия – растяжения, распространяются в любой среде и выражаются формулой: , где Vp- волны сжатия – растяжения, распространяются в любой среде и выражаются формулой: , где kcж. – коэффициент сжатия, μсдв. - модуль сдвига, δ- плотность. Vs – волны сдвига, распространяются только в твёрдой среде, поэтому их формула:

Классическая модель внутреннего строения Земли носит название Джеффриса-Гутенберга. Она построена на основе изучения изменения Классическая модель внутреннего строения Земли носит название Джеффриса-Гутенберга. Она построена на основе изучения изменения с глубиной (по радиусу) показателей Vp и Vs. В настоящее время эта модель уточнена академиком Ю. М. Пущаровским на основе анализа современных сейсмотомографических карт. Выделены в земном шаре как глобальные, так и промежуточные границы.

Глобальные и промежуточные границы в земном шаре n n n кремнистые породы δ=2, 9– Глобальные и промежуточные границы в земном шаре n n n кремнистые породы δ=2, 9– 3, 3 г/см 3 ультраосновные и полиморфные δ=3, 5– 4, 3 г/см 3 плотные окислы (Mg. O, Si. O) δ=5, 5– 10 г/см 3 жидкие металлы (Fe, Ni, Si) δ=10– 12 г/см 3 твёрдые металлы δ=13– 14 г/см 3

Графики распространения Vp , Vs и δ , отражающие глобальные границы внутри Земли Графики распространения Vp , Vs и δ , отражающие глобальные границы внутри Земли

Промежуточные границы: 1) поверхность Конрада, которая разделяет гранитный и базальтовый слои на материковой коре; Промежуточные границы: 1) поверхность Конрада, которая разделяет гранитный и базальтовый слои на материковой коре; 2) слой астеносферы мощностью 200 -300 км в верхней мантии, где вещество находится в частично расплавленном состоянии; 3) инверсные зоны в верхней и средней мантии, границы которых прослеживаются на глубинах 100, 220, 300, 710, 1050, 1200 и 2000 км.

В целом фигура Земли аппроксимируется сфероидом или трёхосным эллипсоидом. Это первым понял Ньютон, применяя В целом фигура Земли аппроксимируется сфероидом или трёхосным эллипсоидом. Это первым понял Ньютон, применяя закон всемирного тяготения для условия вращения Земли. Следовательно, для такого эллипсоида вращения справедлива формула сжатия Земли : , где а - экваториальный радиус, в – полярный радиус, .

Согласно выводам Ньютона Земля сплющена у полюсов и растянута в экваториальной зоне. В то Согласно выводам Ньютона Земля сплющена у полюсов и растянута в экваториальной зоне. В то же время, фигура Земли не может быть достаточно аппроксимирована 3 -х осным сфероидом (эллипсоидом), т. к. уровенная поверхность испытывает местные возмущения под действием неоднородностей, притяжения а также топографического рельефа местности. физических в силу

Истинную форму уровенной поверхности Земли называют геоидом, т. е. поверхностью невозмущённой воды океанов, трансформированную Истинную форму уровенной поверхности Земли называют геоидом, т. е. поверхностью невозмущённой воды океанов, трансформированную на сушу, по уровню воды в условно сооруженных каналах, дно которых ниже поверхности океана. .

Разность величин экваториального и полярного радиусов Земли невелика и составляет 25, 5 км. На Разность величин экваториального и полярного радиусов Земли невелика и составляет 25, 5 км. На этом фоне средняя высота материков (≈1 км) и средняя глубина океанов (≈4 км) являются величинами второго порядка малости. Отсюда важный вывод, что Земля находится в гидростатическом равновесии и состоит из концентрических слоёв, в которых плотность одинакова.

Упругость твёрдых оболочек Земли вполне достаточна для того, чтобы медленно деформироваться под воздействием центробежных Упругость твёрдых оболочек Земли вполне достаточна для того, чтобы медленно деформироваться под воздействием центробежных сил вращения и тяжести, т. к. если бы она была действительно жидкой. Слоистость же – результат первоначально «холодной» эволюции земного шара.

Краткая теория гравитационного поля и его изучение в гравиметрии и гравиразведке Гравитационное поле Земли Краткая теория гравитационного поля и его изучение в гравиметрии и гравиразведке Гравитационное поле Земли – это материальная среда взаимодействия механических (физических) масс, определяемая общим механическим состоянием фигуры Земли. Закон всемирного тяготения Ньютона:

Показатели гравитационного поля Если положить в формуле (1) m 1=1 и m 2 =M Показатели гравитационного поля Если положить в формуле (1) m 1=1 и m 2 =M и принять M за массу Земли, то ускорение силы тяжести на поверхности Земли будет: , где g – векторная величина, являющаяся равнодействием сил притяжения (F), центробежной силы (Р) и небесных тел.

В гравиметрии ускорение силы тяжести сокращённо называется «силой тяжести» : gсреднее = 9, 81 В гравиметрии ускорение силы тяжести сокращённо называется «силой тяжести» : gсреднее = 9, 81 м/с2, gполюс = 9, 83 м/с2, gэкватор = 9, 78 м/с2. g h в атмосфере: где h – высота, R – радиус Земли. g внутри Земли изменяется по сложной закономерности от 9, 82 м/с2 у поверхности и до 10, 68 м/с2 в основании нижней мантии на глубине 2900 км. g в ядре уменьшается на глубине 6000 м до 1, 26 м/с2, и в центре Земли до 0.

Для определения абсолютных значений g используют маятниковый метод и метод свободного падения тел. Для Для определения абсолютных значений g используют маятниковый метод и метод свободного падения тел. Для маятника: где Т- период колебания маятника, h – длина маятника. В гравиметрии и гравиразведке в основном используются относительные измерения ускорения силы тяжести. Определяется приращения g по отношению к какому-либо значению. Используются маятниковые приборы и гравиметры.

Изостазия Казалось бы, гравитационные аномалии на суше должны быть положительными и иметь более высокую Изостазия Казалось бы, гравитационные аномалии на суше должны быть положительными и иметь более высокую напряжённость, чем в океанах. Однако гравитационные измерения на дневной поверхности и со спутников не подтверждают этого. Карта высот геоида показывает, что уклонения g от нормального поля не связаны с океанами и континентами. Следовательно, континентальные области изостатически скомпенсированы: материки плавают в подкоровом субстрате подобно гигантским айсбергам в полярных морях.

Концепция изостазии состоит в том, что лёгкая земная кора уравновешена на более тяжёлой мантии, Концепция изостазии состоит в том, что лёгкая земная кора уравновешена на более тяжёлой мантии, притом, что верхний слой жёсткий, и нижний пластичный. Первый получил название литосфера, а второй астеносфера. Однако верхняя мантия не является жидкостью, т. к. через неё проходят поперечные волны. В то же время по масштабу времени (Т) астеносфера ведёт себя на малых Т (часы, дни) как упругое тело, а на больших Т (десятки тысяч лет) как жидкость. Таким образом, вязкость вещества астеносферы оценивается 1020 Па*с (паскаль секунда).

Модель изостазии Модель изостазии

Гипотезы изостазии предусматривают: 1) упругую деформацию земной коры, которая показана на схеме; 2) блоковое Гипотезы изостазии предусматривают: 1) упругую деформацию земной коры, которая показана на схеме; 2) блоковое строение Земли и погружение этих блоков в нижележащий субстрат мантии на различную глубину.

Следуя математическому языку, вытекает вывод: существование изостатического равновесия земной коры является достаточным, но отнюдь Следуя математическому языку, вытекает вывод: существование изостатического равновесия земной коры является достаточным, но отнюдь необходимым условием для закономерной связи аномалий g и мощности коры. Тем не менее, для региональных территорий эта связь существует. Если выполнить гравитационные измерения через океан, то выступы океанической коры будут характеризоваться гравитационными минимумами, впадины – максимумами. Введение изостатической поправки показывает, что территория (регион) в целом изостатически уравновешена.

Распределение гравитационного поля над поверхностью океана Из рисунка следует, что интенсивность гравитационного поля в Распределение гравитационного поля над поверхностью океана Из рисунка следует, что интенсивность гравитационного поля в 2, 5 -3, 0 раза больше в тех местах, где тоньше океаническая кора, т. е. в этих участках в большей мере проявляется дефект плотности нижележащего мантийного субстрата, в частности слоя поверхности Мохо. .

Таким образом, региональных существует гравитационных мощностью земной коры. составляют второй уровень прямая связь аномалий Таким образом, региональных существует гравитационных мощностью земной коры. составляют второй уровень прямая связь аномалий Эти с исследования детальности в гравиметрии. Третий уровень детальности связан непосредственно с гравиметрическими съёмками (наблюдениями) с целью изучения локальных геологических объектов, в частности месторождений полезных ископаемых.

Структура поля по результатам гравиразведочных съёмок разная. Все измерения приводятся к редукции Буге (разность Структура поля по результатам гравиразведочных съёмок разная. Все измерения приводятся к редукции Буге (разность наблюденных и теоретических полей) и предусматривают поправки за: 1) «свободный воздух» , 2) промежуточный слой, 3) рельеф. В общей и структурной геологии результаты гравиметрических наблюдений применяются для изучения тектонического районирования геосинклинальных и платформенных областей.

В геосинклинальных областях к поднятиям приурочены отрицательные аномалии g, а к впадинам – положительные. В геосинклинальных областях к поднятиям приурочены отрицательные аномалии g, а к впадинам – положительные. Такая закономерность связывается с историей развития земной коры вследствие инверсии геотектонических условий (перераспределение зон поднятия и опускания). В местах поднятий ранее был и сохранился изгиб границы Мохо. На платформенных областях аномалии g связаны в основном с вещественно-петрографическим составом пород. Минимальными значениями g характеризуются зоны крупных разломов, из «лёгких» пород «граниты-рапакиви» .

Вариации силы тяжести В общей структуре гравитационного поля Земли происходят периодические изменения силы тяжести. Вариации силы тяжести В общей структуре гравитационного поля Земли происходят периодические изменения силы тяжести. Они вызываются приближением Луны и Солнца и зависят от внутреннего строения Земли. Наиболее заметным перемещением частиц геосфер в горизонтальном направлении являются морские приливы.

Вариации силы тяжести Вариации силы тяжести

Согласно приведенной схеме, под влиянием сил притяжения в бо льшей мере Луны и в Согласно приведенной схеме, под влиянием сил притяжения в бо льшей мере Луны и в меньшей Солнца воды Мирового океана сгоняются к точкам Z и N (прилив), а в это время в точках А и В уровень воды Мирового океана понижается (отлив). Сферический слой Земли испытывает периодические колебания и, соответственно, ускорение силы тяжести. Во время колебаний этот слой принимает форму эллипсоида.

Вследствие суточного вращения Земли происходят приливы (отливы) с периодом 24 часа ( «солнечные сутки» Вследствие суточного вращения Земли происходят приливы (отливы) с периодом 24 часа ( «солнечные сутки» ) и 24 часа 50 мин. ( «лунные сутки» ). Поэтому наблюдается два прилива и два отлива. Под действием приливообразующих сил поверхность земной коры непрерывно пульсирует: два раза в сутки поднимается и опускается. Изучение приливов и отливов в твёрдом теле Земли позволяет получить сведение о её плотности и внутреннем строении.

Краткая теория геомагнитного поля и его изучение в магнитометрии и магниторазведке Магнитное поле – Краткая теория геомагнитного поля и его изучение в магнитометрии и магниторазведке Магнитное поле – это материальная среда взаимодействия электрически заряженных частиц, движение которых обусловлено этими электрическими зарядами и спин орбиталыми моментами носителей магнетизма (электронов, протонов и др. )

Основные параметры магнитного поля: потенциал, напряжённость и магнитная индукция . Связь напряжённости магнитного поля Основные параметры магнитного поля: потенциал, напряжённость и магнитная индукция . Связь напряжённости магнитного поля с магнитной индукцией определяется через магнитную проницаемость природных объектов. В этом уравнении показатель магнитной проницаемости характеризует способность природных объектов к намагничению. И таким образом, все природные, т. е. материальные объекты намагничены в той или иной степени. При μ > 1 они называются парамагнетиками, а при μ < 1 –диамагнетиками.

Намагничение природных объектов, а также возникновение и существование магнитного поля происходит вследствие действия электрических Намагничение природных объектов, а также возникновение и существование магнитного поля происходит вследствие действия электрических токов (вихревых токов). Солнце и планеты солнечной системы и других галактик являются намагниченными объектами, а, следовательно, гигантскими магнитами. Вокруг них формируется магнитное поле. Теория происхождения магнитного поля Земли в настоящее время еще полностью не разработана, существуют гипотезы.

Существуют представления, что во внешнем ядре Земли, состоящем из расплавленного металла железо-никелево состава, имеет Существуют представления, что во внешнем ядре Земли, состоящем из расплавленного металла железо-никелево состава, имеет место циркуляция термотоков. Возникает эффект гидромагнитного динамо и регенерационный процесс длится до тех пор, пока рассеивание энергии, вследствие вязкости ядра и его электрического сопротивленя, не компенсируется добавочной энергией вихревых токов и другими причинами.

В режиме реального времени магнитное поле Земли можно считать постоянным полем, называемым геомагнитным полем. В режиме реального времени магнитное поле Земли можно считать постоянным полем, называемым геомагнитным полем. Это поле в первом приближении можно представить как поле намагниченного шара. - полный вектор напряженности, а и его вертикальная и горизонтальная составляющие. Вместе с углами J (магнитное наклонение) и D (магнитное склонение) векторы , , называют элементами геомагнитного поля.

Математическое выражение составляющих геомагнитного поля Математическое выражение составляющих геомагнитного поля

Магнитное поле Земли с высотой убывает обратно пропорционально кубу расстояния. Взаимодействие магнитного поля с Магнитное поле Земли с высотой убывает обратно пропорционально кубу расстояния. Взаимодействие магнитного поля с солнечным ветром имеет сложный характер: с солнечной стороны силовые линии имеют форму полусферы, а с противоположной стороны (ночь) изолинии вытянуты в виде «хвоста» , называемого геомагнитным шлейфом. В магнитосфере установлены зоны повышенной космической радиации, являющиеся своеобразным мостом между полюсами Земли, по которому мгновенно распространяются любые электромагнитные возмущения.

Форма деформации магнитосферы Форма деформации магнитосферы

Суммарное магнитное поле Земли разделяется на: постоянное; переменное. Постоянное поле вызвано внутренними источниками магнетизма Суммарное магнитное поле Земли разделяется на: постоянное; переменное. Постоянное поле вызвано внутренними источниками магнетизма и его называют геомагнитным полем Земли. Но абсолютно постоянным это поле назвать нельзя, поскольку оно обусловлено «вековыми» вариациями. Последние характеризуют медленные изменения геомагнитного поля. Изменения происходят по закону синуса-конуса. Осредненная кривая имеет период 8000 лет.

Вариации геомагнитного поля Вариации геомагнитного поля

Процесс изменения среднегодовых значений элементов земного магнетизма, называется вековым ходом Главная его особенность – Процесс изменения среднегодовых значений элементов земного магнетизма, называется вековым ходом Главная его особенность – различная продолжительность периодов Т. Изменения кривой 2 го порядка могут происходить в диапазоне Т от 360 до 2700 лет, а кривой 3 -го порядка в диапазоне Т от 11 до 80 лет. Различная продолжительность периодов объясняется, по-видимому, отсутствием сбалансированности движущихся частиц гидромагнитного динамо и различной их электропроводностью.

Геомагнитное поле Земли в суммарном магнитном поле является основным, его вклад более 90%. Как Геомагнитное поле Земли в суммарном магнитном поле является основным, его вклад более 90%. Как и у любого магнита имеются полюса. Силовые линии «выходят» из северного магнитного полюса (N) и «входят» в южный магнитный полюс (S). Полюс N находится в южном полушарии, а полюс S в северном, но в обиходе их называют по аналогии с географическими полюсами. Со временем магнитные полюса меняют свое направление, наблюдается их «плавание» .

Интересным и до сих пор не разгаданным явлением является инверсия ( «перескок» ) полюсов. Интересным и до сих пор не разгаданным явлением является инверсия ( «перескок» ) полюсов. Длительность примерно 5 – 10 тыс. лет. С этими эпохами совпадают существенные геологические, биологические климатические изменения на и планете. Регулярности в инверсиях не обнаружено. Частота «прыгает» от длительных к частым периодам.

Изменение магнитного поля в историческом прошлом оценивается палеомагнитным методом. Суть его в так называемом Изменение магнитного поля в историческом прошлом оценивается палеомагнитным методом. Суть его в так называемом «эффекте замораживания» : магнитные составляющие горных пород и других природных объектов в момент их образования ориентируются вдоль магнитных силовых линий.

Магнитные и географические полюсы по топографическим координатам не совпадают. Магнитная ось наклонена к оси Магнитные и географические полюсы по топографическим координатам не совпадают. Магнитная ось наклонена к оси вращения Земли на 11, 50. На примере поведения животных прогнозируется связь магнитного поля Земли с биополем.

В магнитном поле различают материковые, региональные и локальные аномалии. Две разновидности последних – предмет В магнитном поле различают материковые, региональные и локальные аномалии. Две разновидности последних – предмет изучения магниторазведки с целью поисков и разведки месторождений полезных ископаемых. В подавляющем большинстве случаев интенсивность магнитных аномалий не превышает 10% главного магнитного поля Земли.

Переменное поле – вызвано внешними источниками магнетизма за счет индукции от вихревых токов космического Переменное поле – вызвано внешними источниками магнетизма за счет индукции от вихревых токов космического происхождения. В этот поток магнитное поле Земли (когда его солнечный ветер «достигает» ) проникнуть не может. Единственными «щелями» являются воронки у полюсов, где вихревые токи сложным образом поверхности Земли. концентрируются по

Переменное поле накладывается на постоянные и вызывает различные вариации суммарного поля во времени. Вариации Переменное поле накладывается на постоянные и вызывает различные вариации суммарного поля во времени. Вариации носят квазипериодический и непериодический характер. Вариации (возмущения) происходят постоянно. Дней без вариаций не бывает. Наблюдения за изменениями геомагнитного поля производят с помощью специальных приборов. Это обычные микровольтметры с непрерывной цифровой или магнитной записью.

К квазипериодическим колебаниям относят годовые, солнечно-суточные, лунно-суточные и короткопериодные. Под годовыми вариациями понимают изменения К квазипериодическим колебаниям относят годовые, солнечно-суточные, лунно-суточные и короткопериодные. Под годовыми вариациями понимают изменения среднемесячных значений напряженности магнитного поля Земли (до нескольких сотых долей А/м). Солнечно-суточные вариации имеют период (Т) равный 24 часам. Токи солнечного излучения и инициируются ветрами, дующими от экватора к полюсам. Обозначаются магнитные вариации буквой греческого алфавита - δ.

Суточный ход составляющих геомагнитного поля Суточный ход составляющих геомагнитного поля

Солнечно-суточные вариации (Sd) зависят от времени года и географической широты. Амплитуды летом в 3 Солнечно-суточные вариации (Sd) зависят от времени года и географической широты. Амплитуды летом в 3 -4 раза больше чем зимой. Sd влияют на положение магнитных полюсов Земли, которые в течение суток смещаются примерно на 100 км. Лунно-суточные вариации (L) имеют полусуточный характер (Т = 12 ч. 25 мин. 14 сек. ). Кривые характеризуются двумя максимумами и двумя минимумами. . Амплитуды колебаний составляют 10 -15% от Sd. Короткопериодные вариации (КПК) имеют период Т 0, 1 – 102 сек. Это магнитные пульсации в виде затухающих синусоид. Наиболее частый период Т = 60– 180 с. КПК индуцируют в земной коре токи, получившие название магнито-теллурических.

К непериодическим колебаниям относят магнитные бури. Характерная их особенность – внезапность появления притом, что К непериодическим колебаниям относят магнитные бури. Характерная их особенность – внезапность появления притом, что все элементы земного магнетизма претерпевают очень быстрые и непрерывные изменения. Амплитуды Н и Z , бывают очень большие 2 – 4 до 16 А/м. В годы максимальной солнечной активности наблюдается до 30 – 50 бурь в год. Природа бурь до конца не ясна. Известно, что магнитные бури оказывают влияние на состояние здоровья.

Изменения элементов земного магнетизма под влиянием магнитных бурь (непериодические колебания) Изменения элементов земного магнетизма под влиянием магнитных бурь (непериодические колебания)

Наземная полевая магнитная съемка проводится с помощью пешеходных магнитометров весом 5 -6 кг. На Наземная полевая магнитная съемка проводится с помощью пешеходных магнитометров весом 5 -6 кг. На каждой точке измеряются или абсолютные значения полного вектора геомагнитного поля (Т)

Аэромагнитная съемка проводится по системе профилей при непрерывной записи Т или Т на каждом Аэромагнитная съемка проводится по системе профилей при непрерывной записи Т или Т на каждом профиле (маршруте). Направления профилей выбираются вкрест предполагаемого простирания структур или тектонических нарушений. Гидромагнитная съемка в океанах, морях и на озерах ведется как на специальных судах. Датчик поля буксируется на кабеле длиной свыше 100 м в специальной немагнитной гондоле либо вблизи дна, либо на некоторой глубине. Профили (галсы) привязываются по штурманским картам. Съемки бывают профильными, реже площадными. В результате строятся графики, карты графиков и карты Т или Т.

Электромагнитные поля Земли и их изучение в электрометрии и электроразведке Электромагнитное поле – это Электромагнитные поля Земли и их изучение в электрометрии и электроразведке Электромагнитное поле – это сумма электрического и магнитного полей, приводящих к существованию в природных объектах электромагнитных волн. n n С электрической частью поля связывают поля циркуляции токов (направленное движение электронов токов) проводимости. С электромагнитной частью поля (переменно магнитного поля) связывают поля преобладания токов смещения.

Электропроводимость среды оценивается через показатели удельной электрической проводимости (электропроводности) и диэлектрической проницаемости: σэ - Электропроводимость среды оценивается через показатели удельной электрической проводимости (электропроводности) и диэлектрической проницаемости: σэ - удельная электропроводность, ед. изм. – Сим/м ε - диэлектрическая проницаемость, ед. изм. – отн. ед. Основные параметры электромагнитного поля - напряженность электрического и магнитного полей, а также - электрическая и магнитная индукция.

Параметры электромагнитного поля связаны с материальными электрическими показателями, то есть с электрическими свойствами σэ Параметры электромагнитного поля связаны с материальными электрическими показателями, то есть с электрическими свойствами σэ соотношениями: и ε, следующими

Электромагнитные поля Земли – это поля преимущественно естественного происхождения: 1) магнито-теллурическое поле (за счет Электромагнитные поля Земли – это поля преимущественно естественного происхождения: 1) магнито-теллурическое поле (за счет вариаций КПК), 2) поле грозовой активностии (вследствие грозовых разрядов), 3) электродинамические поля (за счет геодинамических процессов). Отдельной группой полей следует считать электромагнитные поля техногенного происхождения: 1) поля дальних-ближних радиостанций, 2) поля теле- и радиокоммуникаций, линий ЛЭП, 3) поля переизлучений от всевозможных трубопроводов и т. д.

Помимо перечисленных естественных переменных электромагнитных полей, в верхней части литосферы возникают естественные постоянные электрические Помимо перечисленных естественных переменных электромагнитных полей, в верхней части литосферы возникают естественные постоянные электрические поля вследствие электрохимических и электрофизических процессов в результате которых на границах разделов геологических (природных) сред возникают двойные электрические слои. Различают поля окислительно-восстановительной (электрохимической), фильтрационной адсорбционно-диффузионной активности. и

 • Поля электрохимической активности возникают при контакте металлических руд или металлизированных технических объектов • Поля электрохимической активности возникают при контакте металлических руд или металлизированных технических объектов с вмещающими породами при активном воздействии природных вод.

 • Поля фильтрационной активности обусловлены движением подземных вод (возникают потенциалы течения). Эти поля • Поля фильтрационной активности обусловлены движением подземных вод (возникают потенциалы течения). Эти поля наиболее интенсивно проявляются на склонах гор и оврагов, на берегах и в руслах рек.

 • Поля диффузионные образуются над контактом двух природных растворов с различной минерализацией, например, • Поля диффузионные образуются над контактом двух природных растворов с различной минерализацией, например, соленых и пресных подземных вод. Процесс связи с диффузией ионов из раствора с большей концентрацией перемещаются в раствор с меньшей концентрацией. Знак диффузионного потенциала зависит от соотношения чисел переноса катионов и анионов. В случае раствора Na. Cl справедлива формула: где ρ1, ρ2 УЭС контактируемых растворов.

Атмосферное электричество или электростатическое поле Земли представляется в виде гигантского конденсатора, проводящими обкладками которого Атмосферное электричество или электростатическое поле Земли представляется в виде гигантского конденсатора, проводящими обкладками которого являются земная поверхность и слой ионосферы. При этом, ионосфера имеет положительный заряд, а литосфера совместно с гидросферой – отрицательный. Разность потенциалов между ионосферой и поверхностью Земли составляет 300 к. В.

В атмосферном электричестве движение положительных зарядов вниз и встречное движение отрицательных зарядов вверх проводит В атмосферном электричестве движение положительных зарядов вниз и встречное движение отрицательных зарядов вверх проводит к возникновению тока проводимости (I = 2, 9*10 -20 А/м 2). У поверхности Земли разность потенциалов ΔU = 100 В/м, а во время гроз 40 000 В/м. В нормальных условиях соотношение ионов (аэроионов) положительных и отрицательных знаков составляет 1, 14, т. е. q = n+/n- = 1, 14. При этом, в этих нормальных условиях n = (n+)+(n-) = 1000– 1400, а в экологически осложненных районах n = 1100– 3500 в 1 см.

Насыщение воздуха ионами происходит вследствие распада радиоактивных элементов, находящихся в воде, почве и горных Насыщение воздуха ионами происходит вследствие распада радиоактивных элементов, находящихся в воде, почве и горных породах. Возникающее радиоактивное излучение вместе с космическим излучением приводит к ионизации воздуха в приземном слое атмосферы. Ионизация радия (222 Ra) в почвенном слое примерно на 3 порядка выше, чем в приземном слое атмосферы и это приводит к увеличению проводимости почвенного воздуха по отношению к атмосферному в соотношении 30: 1.

Электростатическое поле Земли больше в средних широтах и убывает с высотой по закону, близкому Электростатическое поле Земли больше в средних широтах и убывает с высотой по закону, близкому к экспоненциальному. Как и в магнитном и гравитационном полях, в поле атмосферного электричества имеют место синхронные суточные и годовые вариации поля. Типичный ход электрического поля Е с высотой в зонах «хорошей» погоды а – в чистой атмосфере б – над континентами

Основными генераторами атмосферного электричества являются облака и осадки. Как правило, облака заряжены положительно в Основными генераторами атмосферного электричества являются облака и осадки. Как правило, облака заряжены положительно в верхней части и отрицательно в нижней, притом что на кромке существует двойной электрический слой и в сторону лито- и гидросферы «направлен» слой положительных зарядов. Глобальная электрическая цепь заряжается грозами. Электрическое поле Земли «уравновешивается» процессами в зонах «хорошей» и «плохой» погоды. Генераторы 2 -го порядка – извержения вулканов и пылевые бури, снежные метели, промышленные выбросы.

Схема глобальной электрической цепи, заряжаемой грозами Схема глобальной электрической цепи, заряжаемой грозами

. Магнитотеллурическое поле Сигналы КПК (короткопериодные колебания) имеют период Т = 1 -100 сек . Магнитотеллурическое поле Сигналы КПК (короткопериодные колебания) имеют период Т = 1 -100 сек и более. Их можно наблюдать во времени в виде иррегулярных колебаний параметров поля и . Отношение Ех к Ну имеют название импеданса Z и зависит от удельного электрического сопротивления слоев горных пород, то есть

Чем больше Т, тем меньше частота и тем глубже поле проникает в Землю. На Чем больше Т, тем меньше частота и тем глубже поле проникает в Землю. На этом основан метод МТЗ (магнитотеллурическое зондирование). С помощью этого метода удалось установить изменение ρ в нормальном геоэлектрическом разрезе в интервале глубин от 30 до 300 км.

Особенности глубинных геоэлектрических разрезов обусловлены увеличением с глубиной температуры и давления. В некоторых геосинклинальных Особенности глубинных геоэлектрических разрезов обусловлены увеличением с глубиной температуры и давления. В некоторых геосинклинальных областях обнаруживаются 1 -2 контрастных проводящих слоя. Один из примеров – изучение по импедансу Z геологического разреза Приазовской части Украинского щита в диапазоне периодов Т = 10 – 1600 с. Это соответствует глубинам, превышающим глубину залегания поверхности Мохоровичича.

Геологический разрез Приазовской части Украинского щита Геологический разрез Приазовской части Украинского щита

Рассмотрение разреза Приазовской части Украинского щита показывает, что разрез земной коры и верхней мантии Рассмотрение разреза Приазовской части Украинского щита показывает, что разрез земной коры и верхней мантии разбит на серию чередующихся вертикальных по блоков. электропроводимости Размеры этих блоков значительно больше по вертикали и менее значительны по горизонтали. Эти данные подтверждают блоковое строение земной коры.

Проблема горизонтальной расслоённости земной коры и верхней мантии по электрическим свойствам (в отличие от Проблема горизонтальной расслоённости земной коры и верхней мантии по электрическим свойствам (в отличие от вертикальной зональности) значительно сложнее, чем в сейсмометрии. По данным электрометрии методами МТЗ, ЧЗ, ВЭЗ определяется только одна субгоризонтальная граница – поверхность кристаллического фундамента. Все остальные границы, включая астеносферу – гипотетичны.

Электромагнитное поле грозовых разрядов - поле сложного взаимодействия метеорологических и электрических процессов, приводящих к Электромагнитное поле грозовых разрядов - поле сложного взаимодействия метеорологических и электрических процессов, приводящих к грозовым разрядам (молниям). Количество молний за 1 сек на земном шаре более 100. Молния – это мощный электрический диполь. Сигналы, улавливаемые на расстоянии, называются атмосфериками и состоят из серии высокочастотных колебаний с преимущественной частотой в диапазоне 0, 5– 1 к. Гц и 6 -8 к. Гц.

Радиоволновое поле Земли Радиоволновое поле Земли

К наведенным электромагнитным шумам относятся электромагнитные поля дальних и в некоторой мере ближних радиостанций. К наведенным электромагнитным шумам относятся электромагнитные поля дальних и в некоторой мере ближних радиостанций. Эти станции работают круглосуточно и их поле на удалении, как и для поля грозовой активности можно представить в виде плоской волны, распространяющиеся вдоль поверхности Земли. Преимущественная частота поля 10– 20 к. Гц. Глубина проникновения вихревых токов в высокоомных толщах достигает несколько десятков метров.

К естественным электромагнитным шумам относятся электромагнитные поля электромагнитной эмиссии от геофизических процессов (землетрясений, оползней, К естественным электромагнитным шумам относятся электромагнитные поля электромагнитной эмиссии от геофизических процессов (землетрясений, оползней, обвалов, метеоритных ударов). Эти поля носят название ЕИЭМПЗ (естественное импульсное электромагнитное поле Земли). Они особенно интенсивно проявляется в зонах тектонических разломов, карстовых зонах, областях пород с сейсмоэлектрическими свойствами. повышенными

Краткая теория сейсмоволнового поля и его изучение в сейсмометрии и сейсморазведке Сейсмоволновое поле – Краткая теория сейсмоволнового поля и его изучение в сейсмометрии и сейсморазведке Сейсмоволновое поле – это материальная среда упругого взаимодействия природных объектов от микро- (соударение элементарных частиц) до макроуровней (соударение метеоритов с Землей). Механическое взаимодействие природных объектов обусловливает существование упругих напряжений. В результате последних происходят деформации и, как следствие, смещение частиц среды в направлении действия силы F.

Если в природном объекте частицы жестко связаны между собой, то смещение одной частицы вызывает Если в природном объекте частицы жестко связаны между собой, то смещение одной частицы вызывает смещение другой (принцип домино). Происходит распространение упругой деформации с некоторой скоростью. В общем случае сейсмоволновое поле описывается дифференциальным уравнением 2 -го порядка: , где U – звуковой потенциал сейсмоволнового поля; t – время; V – скорость распространения продольной волны в породе; х – координата смещения частиц.

Волновое уравнение составлено на основе: 1) 2 -го закона Ньютона: F = a * Волновое уравнение составлено на основе: 1) 2 -го закона Ньютона: F = a * m, где F – сила действующая на массу m с ускорением: 2) закона Гука: Px = E*ex, где Px – приложенное напряжение, ex – деформация, E – модуль упругости (модуль Юнга). E = δ*V 2, где δ – плотность.

Деформации, возникающие в природных средах под действием механических напряжений, вызывают различные по своей природе Деформации, возникающие в природных средах под действием механических напряжений, вызывают различные по своей природе волны: продольные (Р) и поперечные (S). Р–волны – волны растяжения–сжатия. S–волны – волны сдвига (колебания в плоскости, перпендикулярной к направлению распространения волны). На свободной поверхности возникает особый вид колебаний, называемый поверхностными волнами (волны Релея и Лява).

Продольные (Р) и поперечные (S) волны Продольные (Р) и поперечные (S) волны

Волны Рэлея и Лява Волны Рэлея и Лява

При изучении распространения сейсмических волн пользуются принципами лучевого приближения. Он обоснован Гюйгенсом и заключается При изучении распространения сейсмических волн пользуются принципами лучевого приближения. Он обоснован Гюйгенсом и заключается в том, что траектории лучей всюду перпендикулярны к фронту волны. Следовательно, в однородной среде эти лучи представляют собой прямые линии, а в неоднородной среде будут искривлены.

Принцип Гюйгенса для нахождения плоского волнового фронта в однородной (а) и неоднородной (б) средах Принцип Гюйгенса для нахождения плоского волнового фронта в однородной (а) и неоднородной (б) средах

На основе принципов лучевого приближения (геометрической сейсмики) можно получать графики зависимости времени прихода волн На основе принципов лучевого приближения (геометрической сейсмики) можно получать графики зависимости времени прихода волн t от расстояния х, отсчитываемого от пункта возбуждения волн. Такие графики называются годографами. Их строят для основных групп волн, отличающихся по способу распространения в среде. Это волны: 1) отраженные (отразившиеся от границ между слоями с различной акустической жесткостью), 2) преломлённые или головные (образовавшиеся на границах между низкоскоростным слоем сверху и высокоскоростным слоем снизу), 3) рефрагированные (возникающие в средах, где происходит увеличение скорости с глубиной).

Годографы волн Волны: 1 – отраженная, 2 – преломлённая, 3 – рефрагированная Годографы волн Волны: 1 – отраженная, 2 – преломлённая, 3 – рефрагированная

Землетрясения и сейсмология. Акустика океана. Сейсмоволновое поле Земли в отличие от гравитационного, магнитного, теплового, Землетрясения и сейсмология. Акустика океана. Сейсмоволновое поле Земли в отличие от гравитационного, магнитного, теплового, являющимися преимущественно стационарными, относится к динамическим переменным полям, причём полям неравномерно-пульсирующим. По своей природе это поле близко к переменным электромагнитным полям Земли. Поэтому правильно говорить о пульсирующих сейсмоакустических полях. Последние в сейсмометрии, как и в электрометрии, разделяются на естественные, включая шумовые, и искусственные.

Из естественных сейсмоволновых полей наиболее частыми и значимыми являются упругие поля землетрясений. Под землетрясением Из естественных сейсмоволновых полей наиболее частыми и значимыми являются упругие поля землетрясений. Под землетрясением понимают процесс, при котором выделяется энергия в виде упругих колебаний. Область локализации максимальной энергии упругих колебаний называется очагом землетрясения или его гипоцентром. Он обозначается буквой G, а радиальная проекция этого гипоцентра на поверхность Земли есть эпицентр А.

Схема распространения упругих волн от очага землетрясения (а) и направления смещений вблизи очага (б) Схема распространения упругих волн от очага землетрясения (а) и направления смещений вблизи очага (б) От G расходятся продольные и поперечные волны, а от А поверхностные волны Лява и Релея.

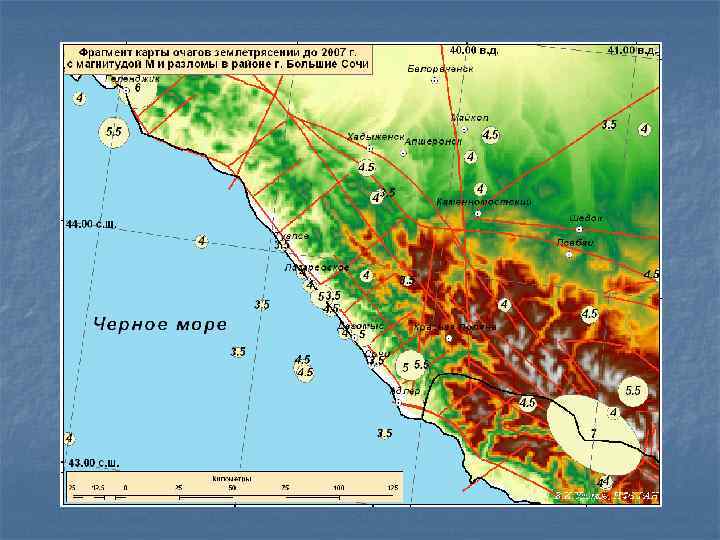

Зоны землетрясений распределены по земному шару неравномерно и приурочены к активным региональным разломам или Зоны землетрясений распределены по земному шару неравномерно и приурочены к активным региональным разломам или связаны с резкой сменой физических показателей земной коры и мантии. На таких границах образуются объемные (отраженные и преломленные) и обменные (переход продольной волны в поперечную и наоборот) волны.

Различные по энергии землетрясения оцениваются по показателю, называемому магнитудой М. , где а и Различные по энергии землетрясения оцениваются по показателю, называемому магнитудой М. , где а и а 0 – амплитуды колебаний: а – в точке наблюдения, а 0 – стандартная (отклонение в 1 мк на 100 км), Δ - эпицентральное расстояние. После каждого землетрясения образуются упругие волны с частотами f = 0, 01 – 10 Гц. Дальность распространения зависит от h, интенсивности землетрясения, поглощающих свойств среды.

Различают землетрясения: а) Неглубокие. h 30 -70 км. Причина образование связана с разрядкой напряжений Различают землетрясения: а) Неглубокие. h 30 -70 км. Причина образование связана с разрядкой напряжений в результате деформаций земной коры. б) Промежуточные. h 70 -300 км. Причина образования, по всей видимости, связана с перенапряжениями при перемещении блоков земной коры. в) Глубокие. h 300 -700 км. . Причина образования связана с неустойчивым состоянием вещества в астеносфере и дифференциацией вещества в мантии Земли.

 «Спусковым механизмом» практически для всех групп землетрясений является пульсационная активность Солнца (в частности, «Спусковым механизмом» практически для всех групп землетрясений является пульсационная активность Солнца (в частности, замечена 22 -х летняя периодичность). Количество землетрясений в год около 800 тыс. При сильных землетрясениях возникают собственные колебания Земли, которая подобно колоколу излучает сверхинфрачастотные колебания с частотой менее 0, 001 Гц. Поэтому поле упругих (сейсмических) колебаний существует в Земле практически постоянно.

При изучении сейсмоволнового поля Земли главная задача состоит в прогнозировании катастрофических землетрясений в сейсмоопасных При изучении сейсмоволнового поля Земли главная задача состоит в прогнозировании катастрофических землетрясений в сейсмоопасных зонах. Важен также сейсмический мониторинг в зонах, где возникают местные землетрясения. Возбуждаемые землетрясениями поверхностные волны играют большую роль в изучении литосферы и верхней мантии Земли. Эти волны характеризуются большими периодами колебаний (от 30 до 300 с). Их скорости меньше скоростей объемных поперечных волн, амплитуды колебаний уменьшаются с глубиной по экспоненциальному закону.

К шумовым полям относят две категории полей: 1) Поля деформационных процессов при извержении вулканов, К шумовым полям относят две категории полей: 1) Поля деформационных процессов при извержении вулканов, возникновении горных ударов в шахтах и карьерах, а также обвалов, оползнеобрушений в горной местности и по берегам водоемов и рек. Это шумовые поля преимущественно звукового диапазона частот (10 Гц– 10 к. Гц). 2) Поля деформаций земной коры вследствие технологической деятельности. К ним относятся участки разработки нефтегазовых, угольных и рудных месторождений, а также территории мощных вибрационных сооружений (ГЭС, ТЭЦ и др. ). Более мелкий порядок – это поля от вибраций на железных и шоссейных дорогах, заводах и др. промышленных объектах крупных городов.

Особое значение для изучения сейсмоволнового поля Земли имеют её собственные колебания. Последние, как уже Особое значение для изучения сейсмоволнового поля Земли имеют её собственные колебания. Последние, как уже выше подчеркивалось, возникают вследствие землетрясений большой магнитуды. Возбуждаемые колебания делят на два класса: Крутильные – сдвиговые колебания, где вектор смещения перпендикулярен к радиусу Земли. Сфероидальные – объемные пульсации, где вектор смещения изменяется по радиусу в различных азимутальных направлениях.

Крутильные колебания обозначаются буквой Т. Они связаны только с твердой оболочкой Земли. Сфероидальные колебания Крутильные колебания обозначаются буквой Т. Они связаны только с твердой оболочкой Земли. Сфероидальные колебания обозначаются буквой S. Они связаны с распределением зон сжатия и расширения Земли и захватывают весь объем планеты. Совершенствование приборов и развитие математического аппарата позволяет исследовать не только сферически симметричную модель Земли, но и наличие в ней неоднородностей.

Краткая теория радиационного поля и его изучение в радиометрии и ядерной геофизике Различают естественную Краткая теория радиационного поля и его изучение в радиометрии и ядерной геофизике Различают естественную и наведенную (искусственно созданную) радиоактивность. Естественная радиоактивность – это физико химический процесс самопроизвольного распада неустойчивых ядер атомов, подчиняющийся определенному статистическому закону. Процесс сопровождается: n изменением строения, состава, энергией ядер; n испусканием квантов; n выделением радиогенного тепла; n ионизацией (превращением атомов и молекул в ионы) газов, жидкостей и твердых тел.

Радиоактивному распаду подвергается достаточно большое количество химических элементов, в основном с порядковым номером в Радиоактивному распаду подвергается достаточно большое количество химических элементов, в основном с порядковым номером в таблице Менделеева большим 82. Известно более 230 радиоактивных изотопов (ядра атомов с различным числом нейтронов). Однако основной вклад в естественную радиоактивность вносят три радиоактивных элемента U (уран), Th (торий) и К (калий). Они находятся в горных породах и других природных объектах в виде изоморфных примесей и самостоятельных минералов. Их вклад следующий: К ≈ 60%, U ≈ 30%, Th ≈ 10%.

Интенсивность естественного γ-излучения (Jγ) наибольшая у К и наименьшая у Th. Излучение происходит при Интенсивность естественного γ-излучения (Jγ) наибольшая у К и наименьшая у Th. Излучение происходит при различных энергиях. γ-излучение имеет наибольшее значение при формировании естественной радиоактивности, поскольку α- и β-частицы при взаимодействии с веществом испытывают сильное кулоновское взаимодействие и обладают очень малой проникающей способностью. α-частицы, например, задерживаются обычным листом бумаги, β-частицы - тонкой свинцовой пленкой.

Спектр естественного излучения 40 К, 238 U, 232 Th n n n ЕК = Спектр естественного излучения 40 К, 238 U, 232 Th n n n ЕК = 1, 46 Мэ. В ЕU = 1, 76 Мэ. В ЕTh = 2, 42 Мэ. В

Закон радиоактивного распада выражается формулой: , где d. N – число распадающихся ядер из Закон радиоактивного распада выражается формулой: , где d. N – число распадающихся ядер из общего количества N за время dt, λ - постоянная распада. связана с другой единицей Т 1/2 – периодом полураспада соотношением: Т 1/2 = 0, 693/λ.

Закон радиоактивного распада описывает последовательное превращение одних элементов в другие и заканчивается образованием устойчивых Закон радиоактивного распада описывает последовательное превращение одних элементов в другие и заканчивается образованием устойчивых нерадиоактивных изотопов. Основными являются ряды U и Th. Они включают до 15– 18 изотопов. Конечный продукт – радиогенный свинец. Родоначальники радиоактивных семейств (U, Th) относятся к долгоживущим элементом. У них Т 1/2 > 108 лет. В состав семейств урана входят радий (Ra) с Т 1/2 = 1620 лет и радиоактивный газ радон (Rn) с Т 1/2 = 3, 82 суток.

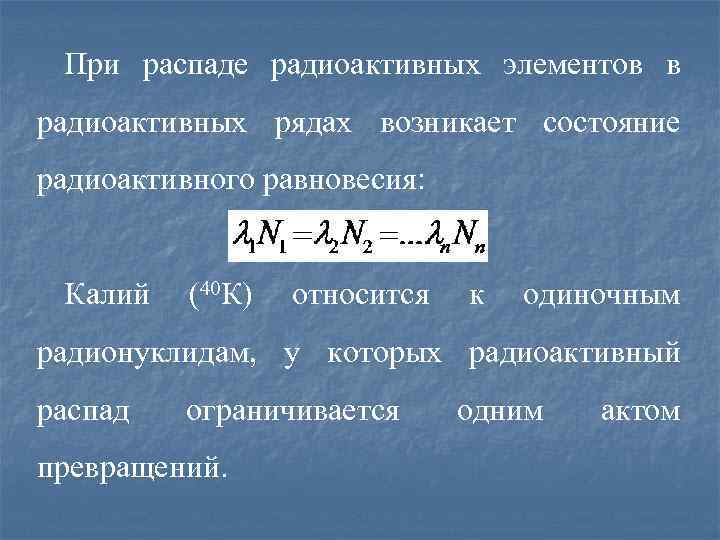

При распаде радиоактивных элементов в радиоактивных рядах возникает состояние радиоактивного равновесия: Калий (40 К) При распаде радиоактивных элементов в радиоактивных рядах возникает состояние радиоактивного равновесия: Калий (40 К) относится к одиночным радионуклидам, у которых радиоактивный распад ограничивается превращений. одним актом

Наведенная (искусственная) радиоактивность преимущественно связана с гамма- и нейтронным излучением. -кванты – электронейтральные частицы, Наведенная (искусственная) радиоактивность преимущественно связана с гамма- и нейтронным излучением. -кванты – электронейтральные частицы, имеющие более высокую проникающую способность, нежели заряженные α- и β-частицы. Они представляют собой поток электромагнитного излучения очень высокой частоты (f > 1018 Гц). Проникающая способность квантов в воздухе достигает нескольких сотен метров. В природных объектах -излучение резко ослабляется вследствие процессов фотоэффекта, комптон-эффекта, образования электрон-позитронных пар. Перечисленные процессы происходят при различных энергиях.

Спектр многократно рассеянного излучения в горных породах Спектр многократно рассеянного излучения в горных породах

Нейтронное излучение – возникает при ядерных реакциях. Нейтроны являются электронейтральными частицами и обладают, наибольшей Нейтронное излучение – возникает при ядерных реакциях. Нейтроны являются электронейтральными частицами и обладают, наибольшей проникающей способностью из всех видов излучений. Нейтроны возникают при взаимодействии α-частиц с ядрами легких элементов (бериллий, бор и др. ) Нейтроны по энергетическому спектру (Е = 107– 10 -3 э. В) разделяются на группы: быстрые промежуточные медленные резонансные надтепловые холодные.

При взаимодействии природными объектами нейтронов с выделяются по времени два основных процесса: 1) замедление При взаимодействии природными объектами нейтронов с выделяются по времени два основных процесса: 1) замедление быстрых нейтронов (t < 10 -2 c); 2) диффузия тепловых нейтронов (t > 1 c). Оба процесса сопровождаются ядерными реакциями n-n, n- и др. типов. Происходит испускание и вновь образованных нейтронов и -квантов (вторичное -излучение).

Характеристика радиационного поля Земли Поле ионизирующих излучений (поле естественной радиоактивности) присуще Земле, как космическому Характеристика радиационного поля Земли Поле ионизирующих излучений (поле естественной радиоактивности) присуще Земле, как космическому объекту. Его проявление на поверхности Земли играет в экологии большую роль. Суммарное радиационное поле Земли складывается из: 1) космического излучения; 2) радиоактивного распада элементов земной коры; 3) дегазации вследствие выхода на поверхность радиоактивных газов (радон Rn, торон Tn).

В результате суммарного радиоактивного излучения на дневной поверхности формируется радиационный фон. В этом фоне В результате суммарного радиоактивного излучения на дневной поверхности формируется радиационный фон. В этом фоне доля космического излучения около 50% и составляет 3 -6 мк. Р. С увеличением высоты космический радиационный фон возрастает в среднем на 1, 5 мк. Р на каждый километр отметки рельефа местности. Остальная доля радиационного фона приходится на естественную радиоактивность горных пород. При этом радиоактивность этих пород неодинакова.

Средними по радиоактивности считаются породы, в которых кларковые содержание не превышает 2, 5 (2, Средними по радиоактивности считаются породы, в которых кларковые содержание не превышает 2, 5 (2, 5 г/т). Повышенная радиоактивность обусловливается наличием урана с образованием радиоактивных газов (радона и торона). Тысячная доля содержания урана в общей массе создает радиоактивность в 5 мк. Р/час. Радиоактивный фон повышается и в участках земной коры, содержащих кроме урана и тория калий, концентрация которого в земной коре превышает более чем в 2000 раз концентрацию тория и более чем в 10000 раз концентрацию урана.

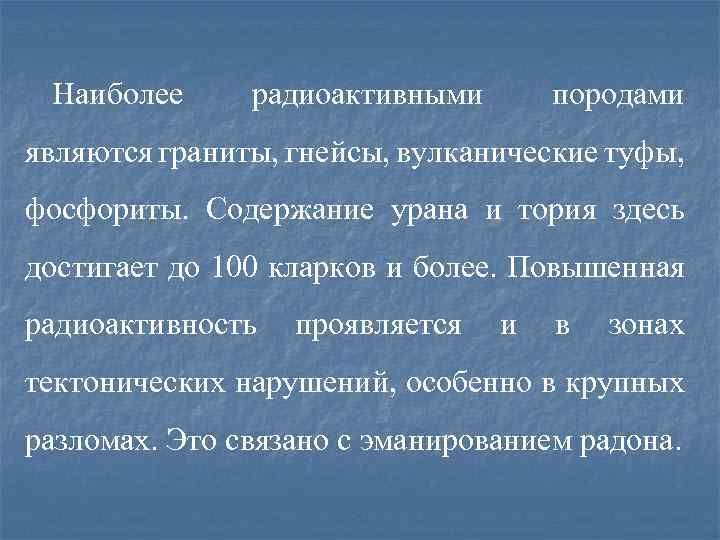

Наиболее радиоактивными породами являются граниты, гнейсы, вулканические туфы, фосфориты. Содержание урана и тория здесь Наиболее радиоактивными породами являются граниты, гнейсы, вулканические туфы, фосфориты. Содержание урана и тория здесь достигает до 100 кларков и более. Повышенная радиоактивность проявляется и в зонах тектонических нарушений, особенно в крупных разломах. Это связано с эманированием радона.

Радиоактивность непосредственно в недрах литосферы (в ее верхних слоях), а также на более глубоких Радиоактивность непосредственно в недрах литосферы (в ее верхних слоях), а также на более глубоких горизонтах зависит от содержания в горных породах радиоактивных элементов. Радиационный фон в шахтах небольшой и преимущественно составляет 4 -6 мк. Р/час. Это же относится к радиоактивности природных вод и газов. В большинстве случаев они не радиоактивны. Исключение составляют подземные воды радиоактивных месторождений, а также воды сульфатнобариевого и хлористо-кальциевого составов.

Техногенное ионизирующее излучение Это излучение поступает в окружающую среду от всевозможных искусственных источников. К Техногенное ионизирующее излучение Это излучение поступает в окружающую среду от всевозможных искусственных источников. К ним относится новообразованные радионуклиды вследствие реализации промышленных технологий переработки радиоактивных веществ, складируемые отходы атомного производства, внезапные аварии на атомных объектах, прежде всего на атомных электростанциях (АЭС).

Аварии на АЭС – самый опасный источник техногенно-радиационного загрязнения, т. к. всегда присутствует сильно Аварии на АЭС – самый опасный источник техногенно-радиационного загрязнения, т. к. всегда присутствует сильно действующий фактор внезапности. К примеру, после аварии на Чернобыльской АЭС в апреле 1986 г. , мощность дозы ионизирующего излучения в пределах 10 – километровой зоны превысила нормальный фон (24 мк. Р) в 2000 раз.

Воздействие радиационного поля на живые организмы Радиоактивность (ионизирующее излучение) является как «раздражающим» , так Воздействие радиационного поля на живые организмы Радиоактивность (ионизирующее излучение) является как «раздражающим» , так и «поражающим» фактором. «Раздражающее действие» связано с малыми дозами облучения. К ним относится естественный радиационный фон, эффективная эквивалентная доза которого на поверхности планеты варьирует от 2 до 20 м. Гр, т. е. 2000 -20000 мк. Р.

Грей (Гр)- единица дозы радиоактивного излучения в системе СИ. 1 Гр = 1 Р. Грей (Гр)- единица дозы радиоактивного излучения в системе СИ. 1 Гр = 1 Р. В этом диапазоне существовало и развивалось все живое на планете. Естественный фон в разных частях поверхности Земли может различаться в 3 -4 раза и более. Его наименьшие значения над поверхностью моря, а наибольшие на больших высотах в горах, сложенных гранитоидными породами.

 «Поражающее действие» связано с дозами облучения, превышающими нормальный фон. При этом облучении начинают «Поражающее действие» связано с дозами облучения, превышающими нормальный фон. При этом облучении начинают действовать мутагенные факторы. Человек и другие млекопитающие весьма чувствительны к радиационному воздействию, микроорганизмы достаточно устойчивы. а

Семенные растения и позвоночные занимают промежуточное положение. При мощности дозы более 4 -16 м. Семенные растения и позвоночные занимают промежуточное положение. При мощности дозы более 4 -16 м. Гр (4000 – 16000 мк. Р) происходит угнетение растительности. Она становится восприимчивой к поражению вредителями и болезнями. В суммарном радиационном воздействии доля искусственных источников составляет 22%. Из них более 20% приходится на медицину

Тепловое поле Земли и его циклические изменения. Термодинамика океана Тепловое поле, равно как и Тепловое поле Земли и его циклические изменения. Термодинамика океана Тепловое поле, равно как и другие физические поля, связывают с материальной средой, в которой возникают и взаимодействуют тепловые потоки. Последние, воздействуя на материальные, в частности природные объекты, определяют их тепловой режим, обусловливая деформацию теплового поля. Есть физический смысл характеризовать тепловое поле посредством параметров потенциала U и напряженности Е. Однако, в результате сложившихся многолетних представлений оперируют понятиями теплового потока, геотермической ступени и др.

К тепловым свойством природных объектов относятся теплопроводность λ (единица измерения Вт/м*К) и теплоемкость С К тепловым свойством природных объектов относятся теплопроводность λ (единица измерения Вт/м*К) и теплоемкость С (единица измереня Дж/кг*К). Земля, как природный объект, представляет собой тепловой космический модуль, характеризующийся тепловым полем. Это поле складывается из постоянного внутреннего поля Земли (основное поле) и переменного теплового поля, присущего земным оболочкам (литосфере, гидросфере и атмосфере).

Тепловое поле Земли формируется под действием следующих энергетических процессов: q Солнечная энергия (получаемая и Тепловое поле Земли формируется под действием следующих энергетических процессов: q Солнечная энергия (получаемая и переизлучаемая обратно); q Геотермическая потеря теплоты; q Энергия, теряющаяся при замедлении вращения Земли; q Упругая энергия, высвобождающаяся при землетрясениях. § Одним из главных источников современной тепловой энергии в земной коре является радиоактивный распад долгоживущих изотопов. Источником тепла является также процесс дифференциалами вещества мантии

Основной характеристикой теплового поля Земли является поток теплоты через земную поверхность, т. е. тепловой Основной характеристикой теплового поля Земли является поток теплоты через земную поверхность, т. е. тепловой поток Q (единица измерения Вт/м 2). Параметр Q описывается уравнением теплопроводности: , где λ - коэффициент теплопроводности (Вт/м*К); - вертикальный градиент изменения температуры (К/м). Знак «-» указывает на убывание температуры.

По геотермическим и косвенным данным (термальные воды, излияния раскалённых лав) выделяют в земной толще По геотермическим и косвенным данным (термальные воды, излияния раскалённых лав) выделяют в земной толще термических зоны: 1) Приповерхностная (гелиометрическая). Толщина h = 0, 03 км. Температура t зависит от солнечной радиации. Имеет место ярко выраженный суточный, сезонный, годовой и многовековой ход. 2) Нейтральная (слой постоянной температуры). Это тонкий слой, который в зависимости от температурных поясов находится на глубинах от 10 до 30 -50 м. 3) Геотермическая. Это вся нижележащая толща земной коры, мантия и земное ядро. Температура определяется тепловыми источниками Земли.

Исходя из представлений, что ядро состоит из железа, проведены расчеты температуры плавления с учетом Исходя из представлений, что ядро состоит из железа, проведены расчеты температуры плавления с учетом давления. Согласно расчетам t на границе мантии и ядра должна быть 37000, а t внутреннего ядра – 50000. Температура внутри Земли интенсивно возрастает до глубины 200 км, после чего ее рост с глубиной замедляется.

Тепловое состояние Земли и закономерности его изменения определяются: 1) энергией космического и солнечного излучения; Тепловое состояние Земли и закономерности его изменения определяются: 1) энергией космического и солнечного излучения; 2) внутренним теплом земных оболочек. В связи с этим разделяют тепловые источники внешние внутренние (планетарные). (космические) и

Внешние источники: - солнечная радиация; - излучение звезд; - энергия метеоритов, падающих на Землю; Внешние источники: - солнечная радиация; - излучение звезд; - энергия метеоритов, падающих на Землю; - гравитационное воздействие Луны и Солнца; Внутренние источники: - дифференциация вещества мантии; - выделение радиационного тепла, вследствие ядерных реакций; - химические реакции; - гидротермальные процессы.

На основании имеющихся измерений построена карта распределения теплового потока на поверхности Земли. Сделан вывод, На основании имеющихся измерений построена карта распределения теплового потока на поверхности Земли. Сделан вывод, что закономерностей изменения теплового потока от континентов к океанам не обнаруживается, притом, что внутри континентальных и океанических областей существует тесная корреляционная зависимость Q и основных геологических структур. На континентах Q характеризуется минимумами на щитах, а максимумами в орогенных областях. В океанах, в противоположность к материкам Qmin имеет место на крыльях хребтов и в глубоководных желобах.

Для решения ряда теоретических и практических проблем, связанных с механизмом преобразования солнечной энергии в Для решения ряда теоретических и практических проблем, связанных с механизмом преобразования солнечной энергии в географической оболочке Земли, определяется так называемый тепловой баланс Земли. Тепловой баланс (Т. Б. ) обычно представляется в виде уравнений, учитывающих все источники поступления и расходования тепла. Первые имеют знак плюс, а вторые – минус.

Наиболее полно к настоящему времени исследован Т. Б. системы земля – атмосфера. Расчеты Т. Наиболее полно к настоящему времени исследован Т. Б. системы земля – атмосфера. Расчеты Т. Б. обычно производят в условных единицах. Например, если количество солнечной радиации, поступающей на верхнюю границу всей атмосферы принять за 100 усл. ед. , то в результате получают, что из этих 100 усл. ед. Земля, как планета, рассеивает и отражает в мировое пространство 35 усл. ед. , а остальные 65 усл. ед. поглощает.

Расчеты и наблюдения за температурой планеты Земля в целом, земной поверхности и атмосферы в Расчеты и наблюдения за температурой планеты Земля в целом, земной поверхности и атмосферы в отдельности, свидетельствуют о том, что температура в них не претерпевает каких-либо изменений от года к году, т. к. эти структуры находятся в тепловом равновесии. Источники получения тепла: - поглощение солнечной радиации атмосферой и земной поверхностью. Потеря тепла: - инфракрасное излучение земной поверхности в мировое пространство; - инфракрасная радиация, излучаемая атмосферой в мировое пространство.

Уравнение Т. Б. : Приход = Расход. При необходимости, составляющие Т. Б. выражают не Уравнение Т. Б. : Приход = Расход. При необходимости, составляющие Т. Б. выражают не в условных, а в энергетических единицах. Если рассматривать Т. Б. отдельных широтных зон, то исследования показывают, что поток поглощаемой атмосферой и земной поверхностью солнечной радиации быстро уменьшается от экватора к полюсу. Это связано с уменьшением полуденной высоты Солнца от экватора к полюсам. .

Наряду с солнечной радиацией некоторую роль в Т. Б. играет длинноволновая радиация атмосферы и Наряду с солнечной радиацией некоторую роль в Т. Б. играет длинноволновая радиация атмосферы и земной поверхности. Она убывает от экватора к полюсам с меньшей интенсивность. Это приводит к тому, что в тропических широтах создается избыток тепла, а в полярных широтах его потеря. Вследствие этого следует предполагать об избыточном притоке тепла и его возрастании от года к году в приэкваториальных зонах и постепенном понижении тепла в умеренных и приполярных зонах. Но этого не происходит, поскольку атмосфера является своего рода тепловой машиной.

КПД (коэффициент полезного действия) «Атмосферы» прямо пропорционален разности температур между «нагревателем» (экватором) и «холодильником» КПД (коэффициент полезного действия) «Атмосферы» прямо пропорционален разности температур между «нагревателем» (экватором) и «холодильником» (полюсами). По ориентировочным оценкам он (КПД атмосферы) равен 2%. Это значит, что эти 2% поглощаемых Землей солнечной радиации превращюется в кинетическую энергию ветра. Перенос тепла от экватора к полюсам осуществляют в основном циклоны и антициклоны, притом, что из количества избыточного тепла переносится 90%. Остальные 10% переносятся водой.

Морские течения – это своего рода водяное отопление планеты Земля. Теплые течения обогревают высокоширотные Морские течения – это своего рода водяное отопление планеты Земля. Теплые течения обогревают высокоширотные области, а холодные – охлаждают жаркие тропические области. Таким образом, атмосферная циркуляция и морские течения стремятся выровнять температуру между экватором и полюсами, а солнечная радиация, наоборот, увеличить её (температуру). Оба процесса очень изменчивы, поэтому равновесие между ними пульсирующее. Изменение их длительности вызывает изменение климата планеты Земля.

Следует специально отметить, что в атмосфере «работают» и «тепловые машины» второго рода, которые возникают Следует специально отметить, что в атмосфере «работают» и «тепловые машины» второго рода, которые возникают (обусловливаются) контрастом температур между океанами и сушей. (В отличие от суши океаны обладают огромной теплоемкостью и их нагрев, и охлаждение более медленные). Тепловые машины второго рода работают по циклам зима–лето. То есть зимой океаны «нагреватели» , а континенты «холодильники» , летом наоборот.

Движение воздуха, вызываемое тепловыми машинами 2 -го рода, осуществляется в форме муссонов. Последние представляют Движение воздуха, вызываемое тепловыми машинами 2 -го рода, осуществляется в форме муссонов. Последние представляют собой преобладающие ветры, дующие у поверхности Земли зимой с материка на океан, а летом – с океана на материк. Тепловые машины 2 -го рода по мере приближения к океану смягчают земную стужу и уменьшают летнюю жару, а по мере приближения к материкам климат становится более континентальным.

Общая характеристика температурного (теплового) поля Земли складывается из температурного режима её недр и поверхности Общая характеристика температурного (теплового) поля Земли складывается из температурного режима её недр и поверхности вследствие превращения в тепловую энергию других видов энергии (солнечной, радиоактивного распада, вулканической деятельности, гравитационного сжатия, приливного трения и др. ). Природа и мощность источников тепла, механизм его переноса через горные породы определяется тепловым потоком Q. На больших глубинах передача тепла осуществляется за счет излучения нагретого вещества недр и конвекции. Ближе к поверхности наряду с конвекцией при переносе тепла влияет молекулярная теплопроводность.

Наряду с региональным тепловым потоком из недр существуют локальные тепловые потоки (циркуляция подземных вод, Наряду с региональным тепловым потоком из недр существуют локальные тепловые потоки (циркуляция подземных вод, влияние многолетнемёрзлых пород и др. ). К локальным тепловым потокам следует относятся и техногенные источники теплового загрязнения (горячие цеха, подземные газоходы и теплотрассы, сбросы горячих технологических вод и др. ). Концентрация техногенных тепловых источников приводит к формированию тепловых куполов. В целом, техногенные температурные поля охватывают своим влиянием примерно 5 -10 % всей территории суши. В соответствии с этим определенным образом «изменяют свой ритм» тепловые машины 2 -го рода.

Методы полевой (наземной), скважинной и шахтной (исследований во внутренних точках среды) геофизики В полевой Методы полевой (наземной), скважинной и шахтной (исследований во внутренних точках среды) геофизики В полевой геофизике выделяются следующие методы: магниторазведка, гравиразведка, электроразведка, сейсморазведка, радиометрические, а так же геофизические методы исследования скважин (ГИС). n n n Методы ГИС подразделяются на: электрические; сейсмоакустические; радиоактивные.

Методы аэро и аквагеофизики Аэрокосмические методы: n n n Космофотосъемка (КФС); Телевизионная съемка (ТС); Методы аэро и аквагеофизики Аэрокосмические методы: n n n Космофотосъемка (КФС); Телевизионная съемка (ТС); Инфракрасная съемка (ИК); Радиотепловая съемка (РТ); Радиолокационная съемка (РЛ) и др. Аэрогеофизические методы: n n n Аэромагнитная съемка; Аэрогравиметровая съемка; Аэроэлектрометрическая съемка; Аэрорадиометрическая съемка; Аэротепловая съемка.

Симметричное дипольное зондирование Симметричное дипольное зондирование

Вертикальные установки аквальных зондирований Вертикальные установки аквальных зондирований

Вертикальное сейсмо профилирование Вертикальное сейсмо профилирование

Геофизический мониторинг опасных техногенных процессов на урбанизированных территориях n n n Антропогенно техногенное геохимическое Геофизический мониторинг опасных техногенных процессов на урбанизированных территориях n n n Антропогенно техногенное геохимическое загрязнение окружающей среды образуется за счет: захоронений радиоактивных отходов, а также последствий аварий и катастроф на ядерных объектах; отвалов горных пород вблизи шахт, рудников, называемых хвостох ранилищами, где складируются продукты после обработки полезных руд; отходов крупных промышленных и строительных предприятий и городских агломераций (свалок); утечек нефтепродуктов на нефтегазовых промыслах и нефтеперегон ных заводах, из трубопроводов, вблизи станций, перекачивающих нефть и газ, нефтехранилищ, складов горюче смазочных материа лов, бензоколонок и т. п. ; сельскохозяйственной деятельности (разрыхления и засоления почв, растворения удобрений и ядохимикатов) и других источников.
