Презентация оборудования Raisecom ООО “Дилер” Raisecom Technology Co. , Ltd 25 -02 -2012 Презентация оборудования Raisecom ООО “Дилер” Raisecom Technology Co. , Ltd 25 -02 -2012

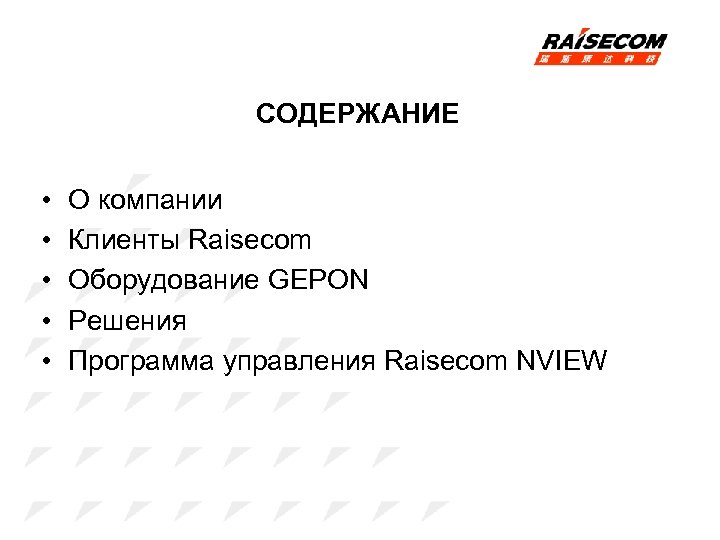

СОДЕРЖАНИЕ • • • О компании Клиенты Raisecom Оборудование GEPON Решения Программа управления Raisecom СОДЕРЖАНИЕ • • • О компании Клиенты Raisecom Оборудование GEPON Решения Программа управления Raisecom NVIEW

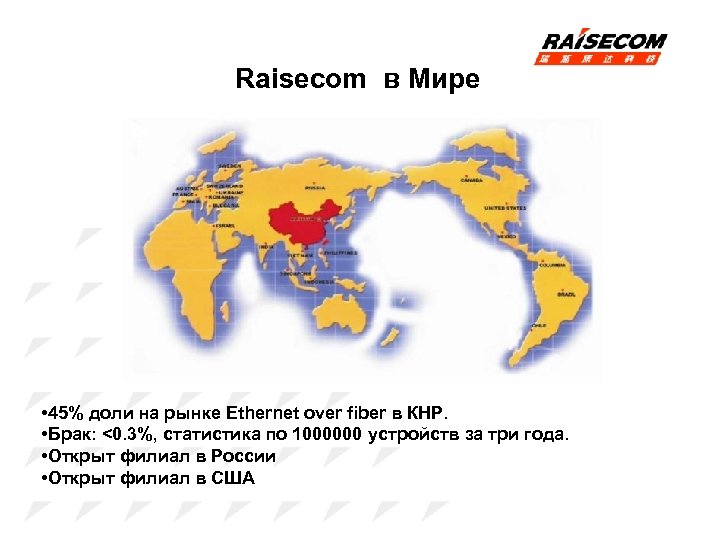

Raisecom в Мире • 45% доли на рынке Ethernet over fiber в КНР. • Raisecom в Мире • 45% доли на рынке Ethernet over fiber в КНР. • Брак: <0. 3%, статистика по 1000000 устройств за три года. • Открыт филиал в России • Открыт филиал в США

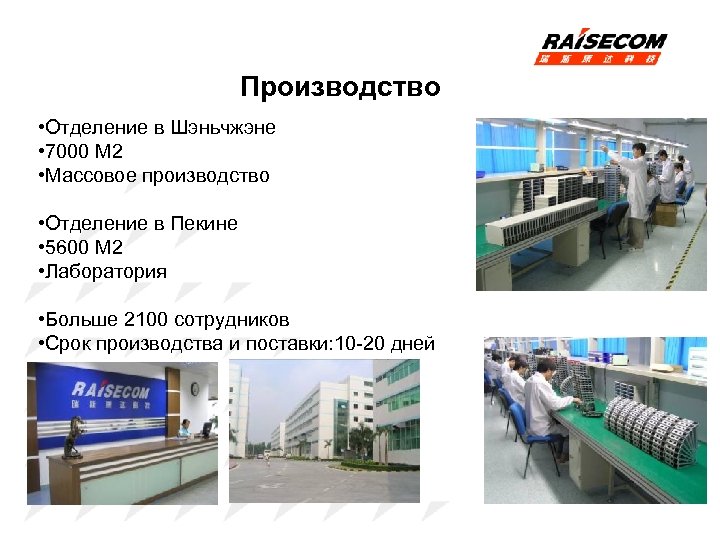

Производство • Отделение в Шэньчжэне • 7000 M 2 • Массовое производство • Отделение Производство • Отделение в Шэньчжэне • 7000 M 2 • Массовое производство • Отделение в Пекине • 5600 M 2 • Лаборатория • Больше 2100 сотрудников • Срок производства и поставки: 10 -20 дней

Клиенты Клиенты

Клиенты Raisecom в РФ и СНГ Клиенты Raisecom в РФ и СНГ

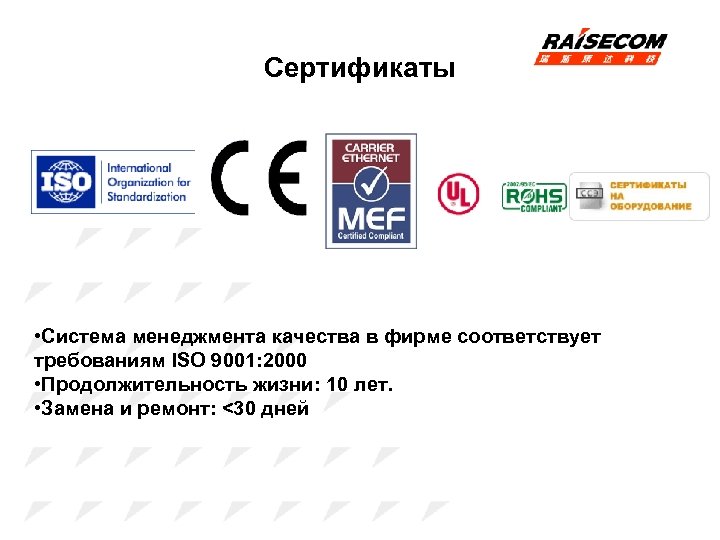

Сертификаты • Система менеджмента качества в фирме соответствует требованиям ISO 9001: 2000 • Продолжительность Сертификаты • Система менеджмента качества в фирме соответствует требованиям ISO 9001: 2000 • Продолжительность жизни: 10 лет. • Замена и ремонт: <30 дней

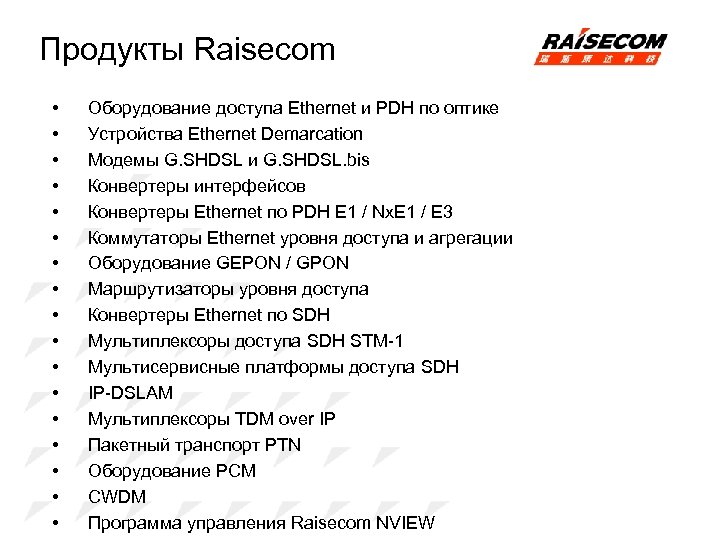

Продукты Raisecom • • • • • Оборудование доступа Ethernet и PDH по оптике Продукты Raisecom • • • • • Оборудование доступа Ethernet и PDH по оптике Устройства Ethernet Demarcation Модемы G. SHDSL и G. SHDSL. bis Конвертеры интерфейсов Конвертеры Ethernet по PDH E 1 / Nx. E 1 / E 3 Коммутаторы Ethernet уровня доступа и агрегации Оборудование GEPON / GPON Маршрутизаторы уровня доступа Конвертеры Ethernet по SDH Мультиплексоры доступа SDH STM-1 Мультисервисные платформы доступа SDH IP-DSLAM Мультиплексоры TDM over IP Пакетный транспорт PTN Оборудование PCM CWDM Программа управления Raisecom NVIEW

Оборудование GEPON Оборудование GEPON

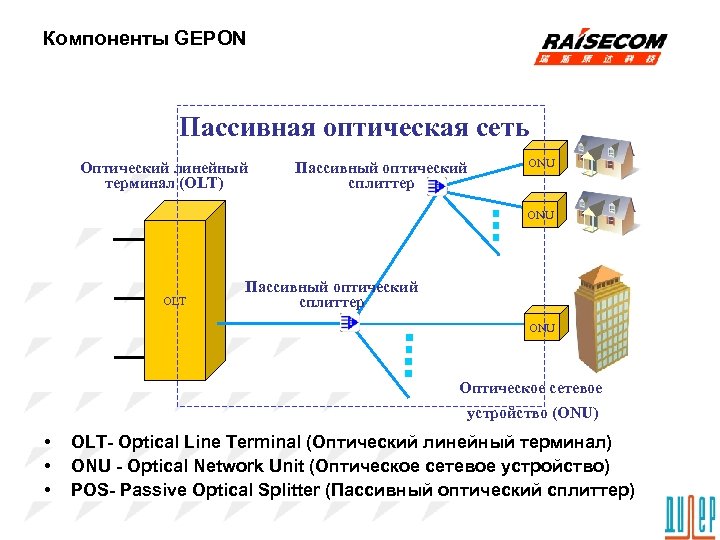

Компоненты GEPON Пассивная оптическая сеть Оптический линейный терминал (OLT) Пассивный оптический сплиттер ONU OLT Компоненты GEPON Пассивная оптическая сеть Оптический линейный терминал (OLT) Пассивный оптический сплиттер ONU OLT Пассивный оптический сплиттер ONU Оптическое сетевое устройство (ONU) • • • OLT- Optical Line Terminal (Оптический линейный терминал) ONU - Optical Network Unit (Оптическое сетевое устройство) POS- Passive Optical Splitter (Пассивный оптический сплиттер)

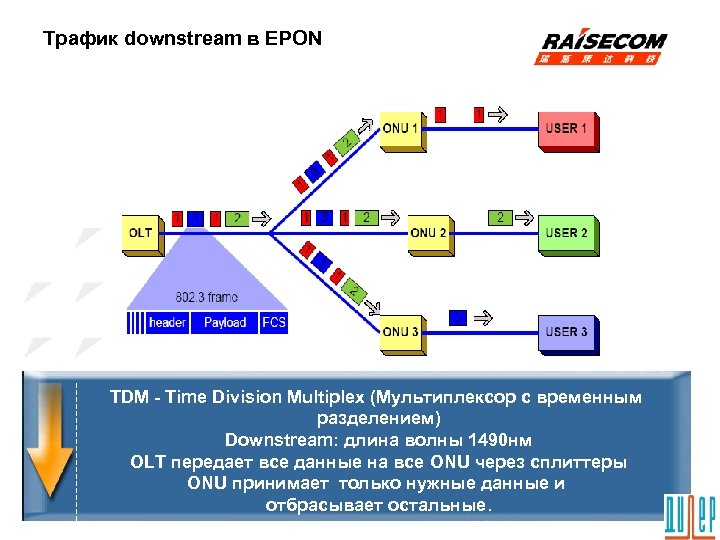

Трафик downstream в EPON TDM - Time Division Multiplex (Мультиплексор с временным разделением) Downstream: Трафик downstream в EPON TDM - Time Division Multiplex (Мультиплексор с временным разделением) Downstream: длина волны 1490 нм OLT передает все данные на все ONU через сплиттеры ONU принимает только нужные данные и отбрасывает остальные.

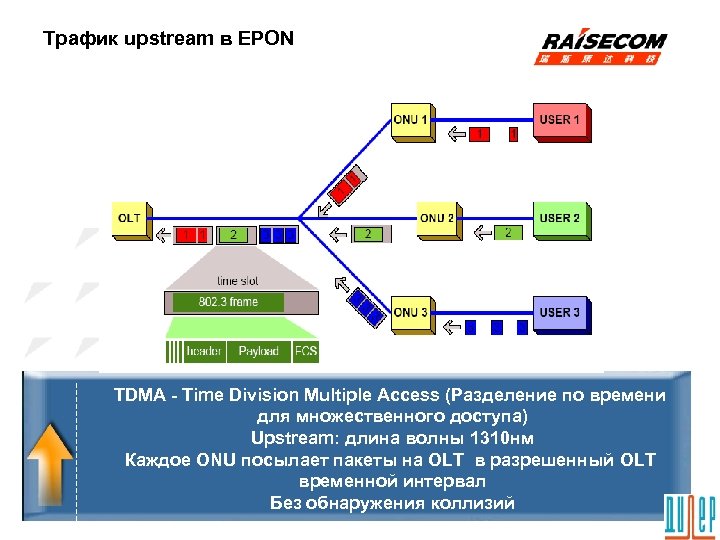

Трафик upstream в EPON TDMA - Time Division Multiple Access (Разделение по времени для Трафик upstream в EPON TDMA - Time Division Multiple Access (Разделение по времени для множественного доступа) Upstream: длина волны 1310 нм Каждое ONU посылает пакеты на OLT в разрешенный OLT временной интервал Без обнаружения коллизий

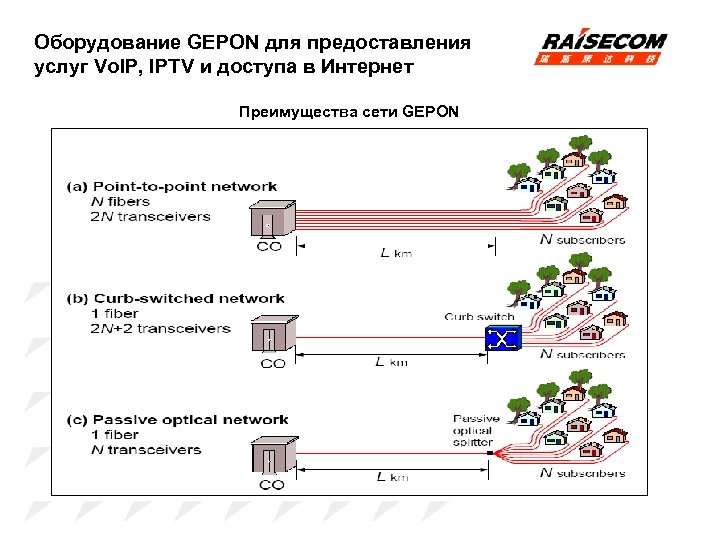

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Преимущества сети Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Преимущества сети GEPON

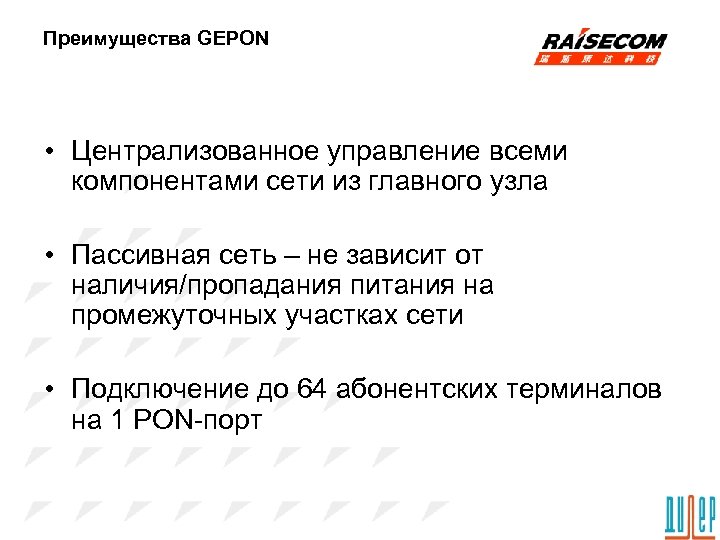

Преимущества GEPON • Централизованное управление всеми компонентами сети из главного узла • Пассивная сеть Преимущества GEPON • Централизованное управление всеми компонентами сети из главного узла • Пассивная сеть – не зависит от наличия/пропадания питания на промежуточных участках сети • Подключение до 64 абонентских терминалов на 1 PON-порт

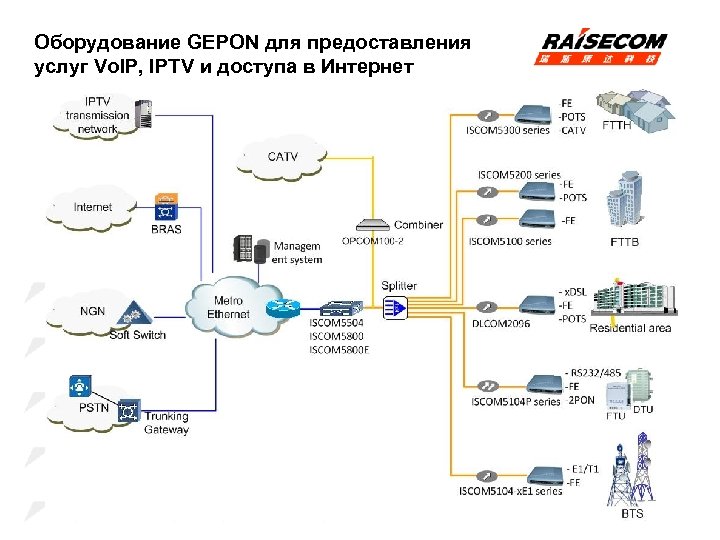

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет

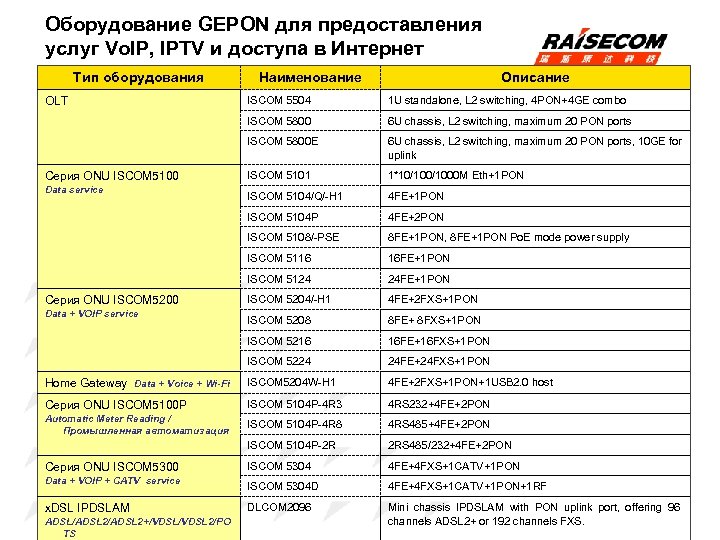

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Тип оборудования Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Тип оборудования Наименование Описание ISCOM 5504 1 U standalone, L 2 switching, 4 PON+4 GE combo ISCOM 5800 6 U chassis, L 2 switching, maximum 20 PON ports ISCOM 5800 E 6 U chassis, L 2 switching, maximum 20 PON ports, 10 GE for uplink ISCOM 5101 1*10/1000 M Eth+1 PON ISCOM 5104/Q/-H 1 4 FE+1 PON ISCOM 5104 P 4 FE+2 PON ISCOM 5108/-PSE 8 FE+1 PON, 8 FE+1 PON Po. E mode power supply ISCOM 5116 16 FE+1 PON ISCOM 5124 24 FE+1 PON ISCOM 5204/-H 1 4 FE+2 FXS+1 PON ISCOM 5208 8 FE+ 8 FXS+1 PON ISCOM 5216 16 FE+16 FXS+1 PON ISCOM 5224 24 FE+24 FXS+1 PON Home Gateway Data + Voice + Wi-Fi ISCOM 5204 W-H 1 4 FE+2 FXS+1 PON+1 USB 2. 0 host Серия ONU ISCOM 5100 P ISCOM 5104 P-4 R 3 4 RS 232+4 FE+2 PON Automatic Meter Reading / Промышленная автоматизация ISCOM 5104 P-4 R 8 4 RS 485+4 FE+2 PON ISCOM 5104 P-2 R 2 RS 485/232+4 FE+2 PON ISCOM 5304 4 FE+4 FXS+1 CATV+1 PON ISCOM 5304 D 4 FE+4 FXS+1 CATV+1 PON+1 RF DLCOM 2096 Mini chassis IPDSLAM with PON uplink port, offering 96 channels ADSL 2+ or 192 channels FXS. OLT Серия ONU ISCOM 5100 Data service Серия ONU ISCOM 5200 Data + VOIP service Серия ONU ISCOM 5300 Data + VOIP + CATV service x. DSL IPDSLAM ADSL/ADSL 2+/VDSL 2/PO TS

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Data ISCOM Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Data ISCOM 5101 ISCOM 5104 Пластиковый корпус ISCOM 6800 Data+Voice+CATV ISCOM 5104 Q Data+Voice Auto Meter Reading ISCOM 5104 P ISCOM 5204 W-H 1 ISCOM 5204 ISCOM 5104 P-4 R 3 ISCOM 5116 ISCOM 5216 ISCOM 5104 P-4 R 8 ISCOM 5124 ISCOM 5224 ISCOM 5104 P-2 R ISCOM 5108/5108 -PSE ISCOM 5504 OLT ONU ISCOM 5304 D ISCOM 5304 IPDSLAM с uplink портами GEPON DLCOM 2096 Сплиттеры ISCOM 5204 -H 1 ISCOM 5104 -H 1

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет • Станционное Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет • Станционное устройство OLT ISCOM 5504 - 4*GEPON интерфейса и 4*COMBO Gb. E порта для uplink или станционное 6 U 19” шасси ISCOM 5800 E для установки плат - до 20*GEPON интерфейсов и до 10*COMBO Gb. E портов для uplink или 2 x 10 GE XFP портов uplink • До 64 ONU на 1 GEPON интерфейс, до 256 или 1280 абонентских устройств ONU на OLT • 16 K MAC адресов, 4 K VLAN, Qin. Q и поддержка ACL, Qo. S, IGMP Snooping, MVR, ACE-128 Шифрование, удаленное управление по Telnet/SNMP • Порты 10/100 Base-T , 10/1000 Base-T , FXS, CATV, Wi. Fi IEEE 802. 11 b/g/n, RS-232, RS-485 на клиентской стороне ISCOM 5504 ISCOM 5800 E

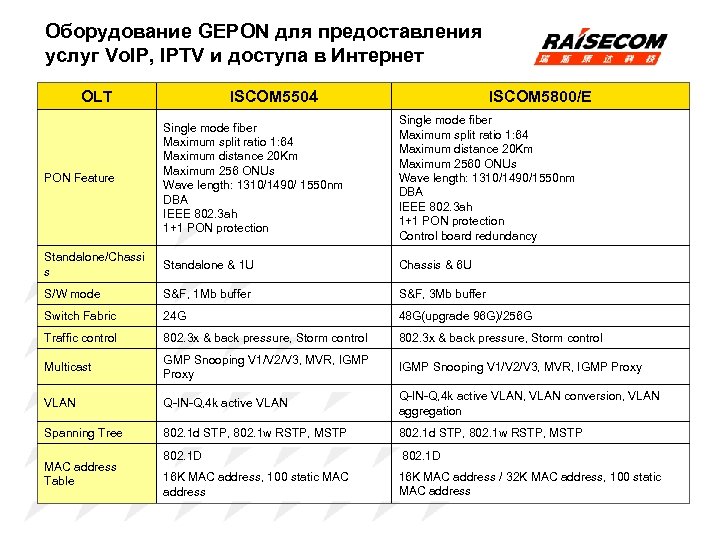

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет OLT ISCOM Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет OLT ISCOM 5504 ISCOM 5800/E PON Feature Single mode fiber Maximum split ratio 1: 64 Maximum distance 20 Km Maximum 256 ONUs Wave length: 1310/1490/ 1550 nm DBA IEEE 802. 3 ah 1+1 PON protection Single mode fiber Maximum split ratio 1: 64 Maximum distance 20 Km Maximum 2560 ONUs Wave length: 1310/1490/1550 nm DBA IEEE 802. 3 ah 1+1 PON protection Control board redundancy Standalone/Chassi s Standalone & 1 U Chassis & 6 U S/W mode S&F, 1 Mb buffer S&F, 3 Mb buffer Switch Fabric 24 G 48 G(upgrade 96 G)/256 G Traffic control 802. 3 x & back pressure, Storm control Multicast GMP Snooping V 1/V 2/V 3, MVR, IGMP Proxy IGMP Snooping V 1/V 2/V 3, MVR, IGMP Proxy VLAN Q-IN-Q, 4 k active VLAN, VLAN conversion, VLAN aggregation Spanning Tree 802. 1 d STP, 802. 1 w RSTP, MSTP 802. 1 D 16 K MAC address, 100 static MAC address 16 K MAC address / 32 K MAC address, 100 static MAC address Table

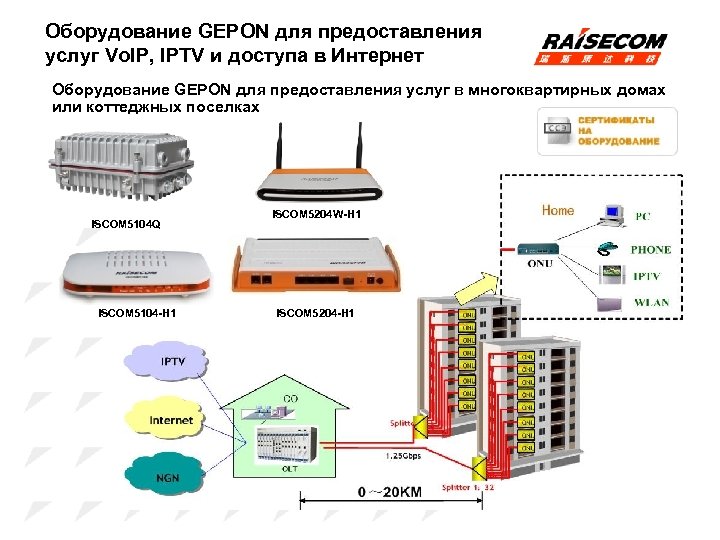

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Оборудование GEPON Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Оборудование GEPON для предоставления услуг в многоквартирных домах или коттеджных поселках ISCOM 5104 Q ISCOM 5104 -H 1 ISCOM 5204 W-H 1 ISCOM 5204 -H 1

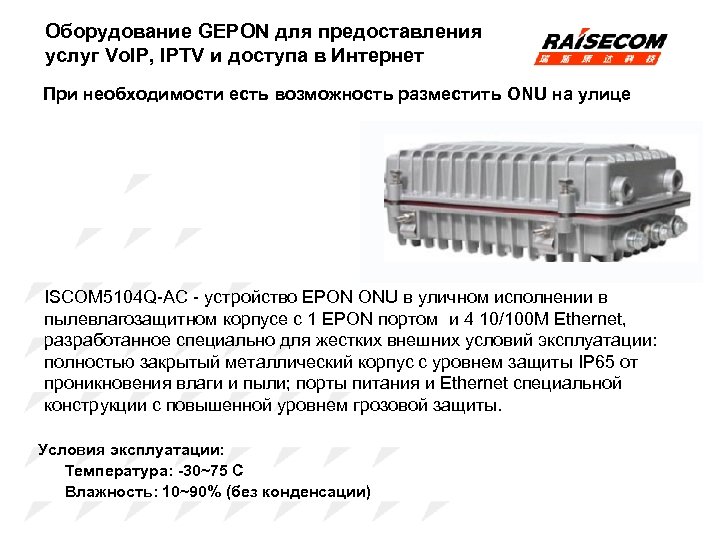

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет При необходимости Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет При необходимости есть возможность разместить ONU на улице ISCOM 5104 Q-AC - устройство EPON ONU в уличном исполнении в пылевлагозащитном корпусе с 1 EPON портом и 4 10/100 M Ethernet, разработанное специально для жестких внешних условий эксплуатации: полностью закрытый металлический корпус с уровнем защиты IP 65 от проникновения влаги и пыли; порты питания и Ethernet специальной конструкции с повышенной уровнем грозовой защиты. Условия эксплуатации: Температура: -30~75 С Влажность: 10~90% (без конденсации)

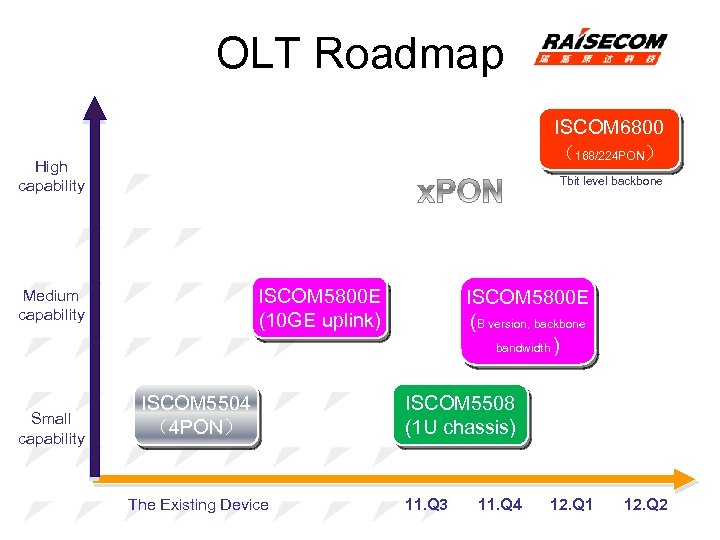

OLT Roadmap ISCOM 6800 (168/224 PON) High capability Tbit level backbone ISCOM 5800 E OLT Roadmap ISCOM 6800 (168/224 PON) High capability Tbit level backbone ISCOM 5800 E (10 GE uplink) Medium capability Small capability ISCOM 5504 (4 PON) The Existing Device ISCOM 5800 E (B version, backbone bandwidth ) ISCOM 5508 (1 U chassis) 11. Q 3 11. Q 4 12. Q 1 12. Q 2

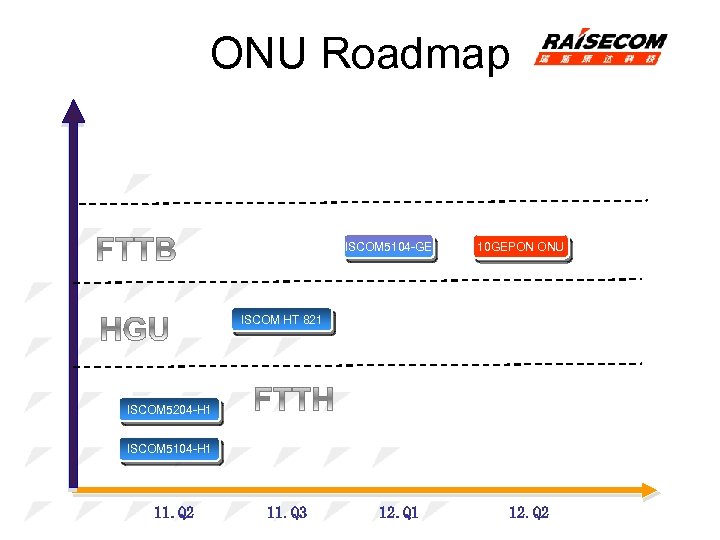

ONU Roadmap ISCOM 5104 -GE 10 GEPON ONU ISCOM HT 821 ISCOM 5204 -H ONU Roadmap ISCOM 5104 -GE 10 GEPON ONU ISCOM HT 821 ISCOM 5204 -H 1 ISCOM 5104 -H 1 11. Q 2 11. Q 3 12. Q 1 12. Q 2

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Предоставление услуг Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Предоставление услуг КТВ • ISCOM 5304 ONU или ISCOM 5304 D ONU с портами CATV • Передача сигнала CATV на длине волны 1550 нм по оптике по одному волокну

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Предоставление услуг Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Предоставление услуг IPTV • IGMP Snooping v 1/v 2/v 3 • Maximum 1024 IGMP Group

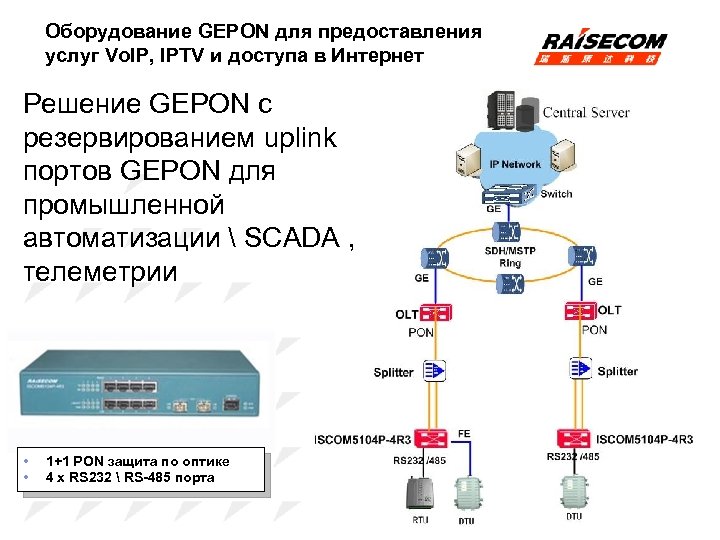

Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Решение GEPON Оборудование GEPON для предоставления услуг Vo. IP, IPTV и доступа в Интернет Решение GEPON с резервированием uplink портов GEPON для промышленной автоматизации SCADA , телеметрии • • 1+1 PON защита по оптике 4 x RS 232 RS-485 порта

Решения Решения

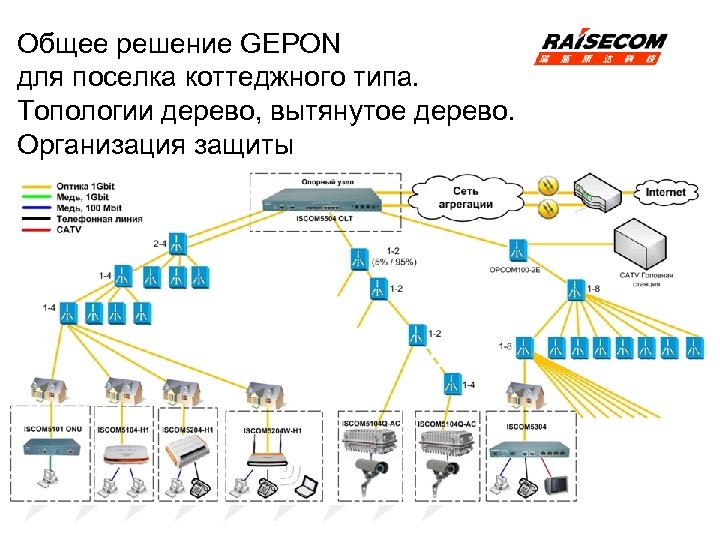

Общее решение GEPON для поселка коттеджного типа. Топологии дерево, вытянутое дерево. Организация защиты Общее решение GEPON для поселка коттеджного типа. Топологии дерево, вытянутое дерево. Организация защиты

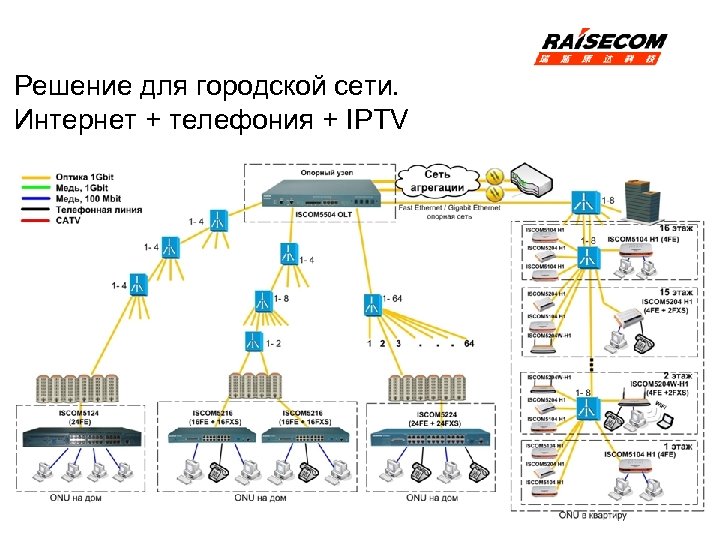

Решение для городской сети. Интернет + телефония + IPTV Решение для городской сети. Интернет + телефония + IPTV

Поселок коттеджного типа Интернет + телефония + IPTV + видеонаблюдение Поселок коттеджного типа Интернет + телефония + IPTV + видеонаблюдение

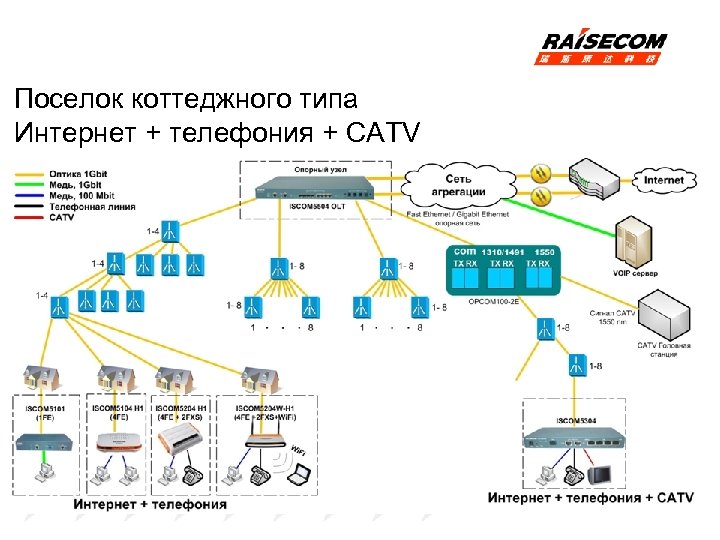

Поселок коттеджного типа Интернет + телефония + CATV Поселок коттеджного типа Интернет + телефония + CATV

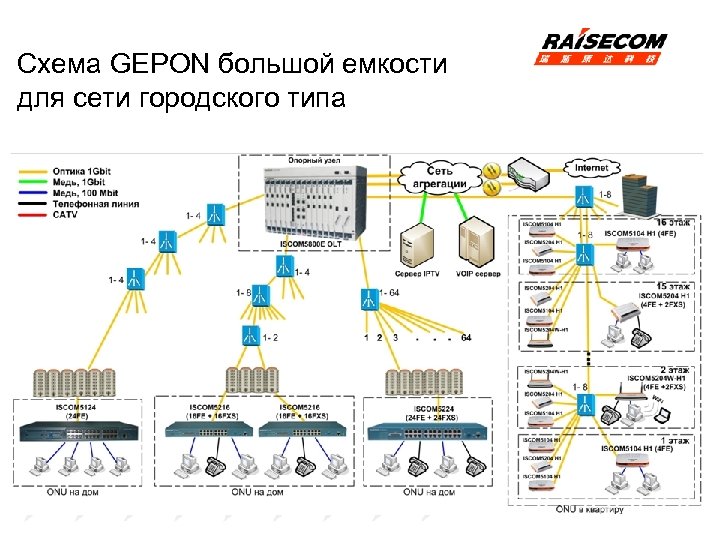

Схема GEPON большой емкости для сети городского типа Схема GEPON большой емкости для сети городского типа

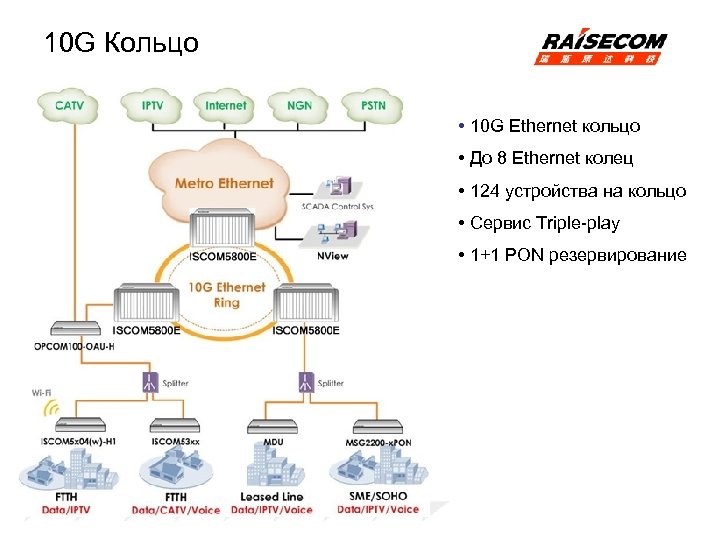

10 G Кольцо • 10 G Ethernet кольцо • До 8 Ethernet колец • 10 G Кольцо • 10 G Ethernet кольцо • До 8 Ethernet колец • 124 устройства на кольцо • Сервис Triple-play • 1+1 PON резервирование

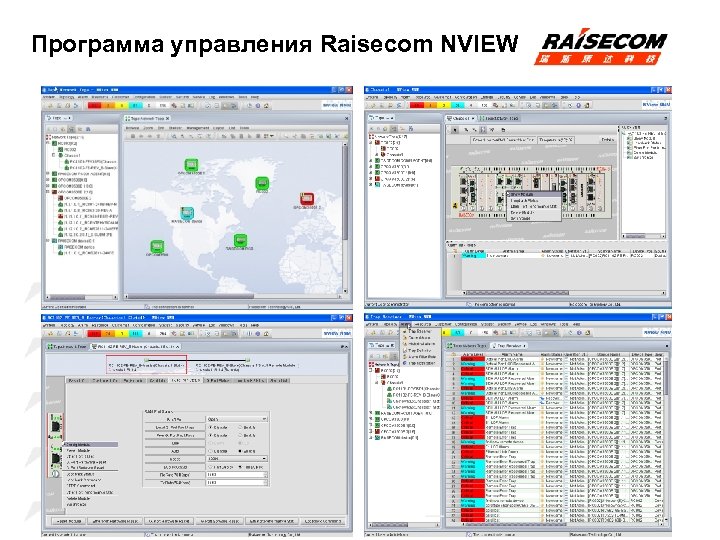

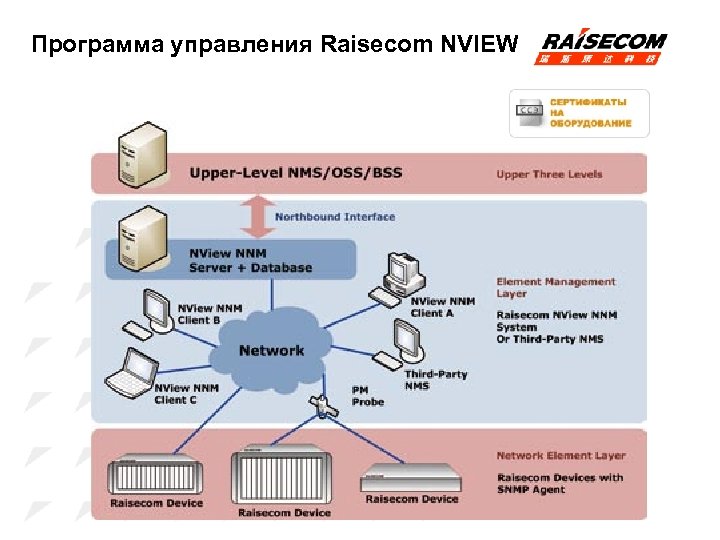

Программа управления Raisecom NVIEW Программа управления Raisecom NVIEW

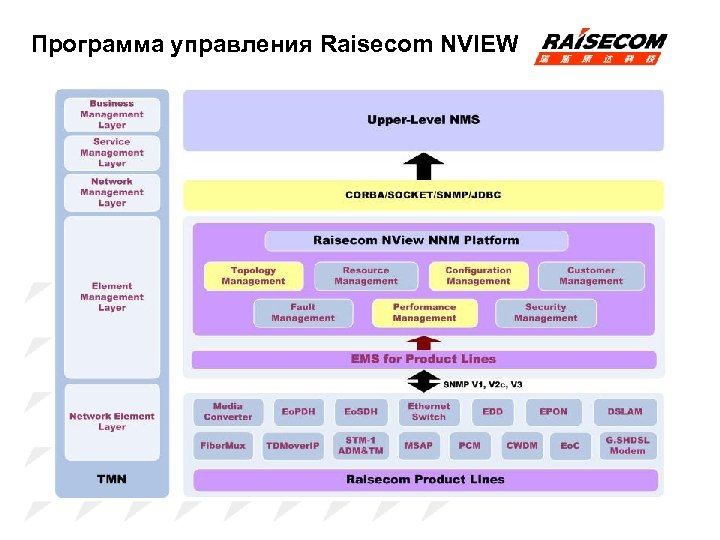

Программа управления Raisecom NVIEW Программа управления Raisecom NVIEW

Программа управления Raisecom NVIEW Программа управления Raisecom NVIEW

Программа управления Raisecom NVIEW Программа управления Raisecom NVIEW

Программа управления Raisecom NVIEW Программа управления Raisecom NVIEW

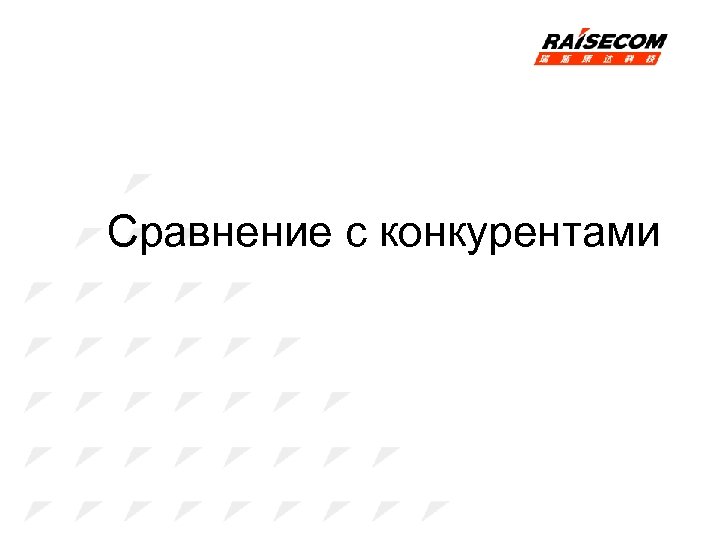

Сравнение с конкурентами Сравнение с конкурентами

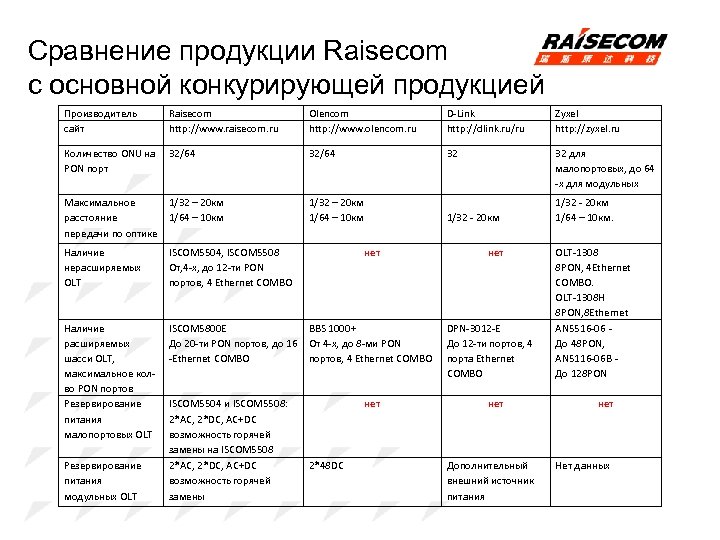

Сравнение продукции Raisecom с основной конкурирующей продукцией Производитель сайт Raisecom http: //www. raisecom. ru Сравнение продукции Raisecom с основной конкурирующей продукцией Производитель сайт Raisecom http: //www. raisecom. ru Olencom http: //www. olencom. ru D-Link http: //dlink. ru/ru Zyxel http: //zyxel. ru Количество ONU на PON порт 32/64 32 32 для малопортовых, до 64 -х для модульных Максимальное 1/32 – 20 км расстояние 1/64 – 10 км передачи по оптике 1/32 – 20 км 1/64 – 10 км 1/32 - 20 км Наличие нерасширяемых OLT ISCOM 5504, ISCOM 5508 От, 4 -х, до 12 -ти PON портов, 4 Ethernet COMBO нет Наличие расширяемых шасси OLT, максимальное колво PON портов Резервирование питания малопортовых OLT ISCOM 5800 E До 20 -ти PON портов, до 16 -Ethernet COMBO BBS 1000+ От 4 -х, до 8 -ми PON портов, 4 Ethernet COMBO Резервирование питания модульных OLT ISCOM 5504 и ISCOM 5508: 2*AC, 2*DC, AC+DC возможность горячей замены на ISCOM 5508 2*AC, 2*DC, AC+DC возможность горячей замены нет 2*48 DC нет DPN-3012 -E До 12 -ти портов, 4 порта Ethernet COMBO нет Дополнительный внешний источник питания 1/32 - 20 км 1/64 – 10 км. OLT-1308 8 PON, 4 Ethernet COMBO. OLT-1308 H 8 PON, 8 Ethernet AN 5516 -06 До 48 PON, AN 5116 -06 B До 128 PON нет Нет данных

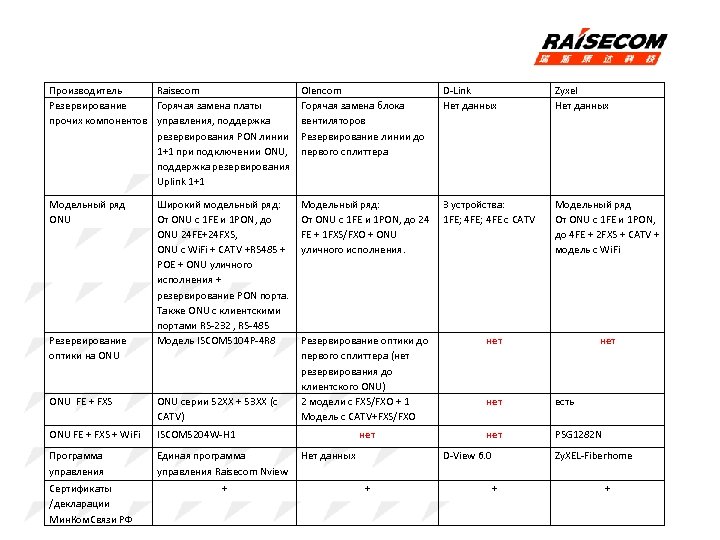

Производитель Raisecom Резервирование Горячая замена платы прочих компонентов управления, поддержка резервирования PON линии 1+1 Производитель Raisecom Резервирование Горячая замена платы прочих компонентов управления, поддержка резервирования PON линии 1+1 при подключении ONU, поддержка резервирования Uplink 1+1 Olencom Горячая замена блока вентиляторов Резервирование линии до первого сплиттера D-Link Нет данных Zyxel Нет данных Модельный ряд ONU Модельный ряд: От ONU с 1 FE и 1 PON, до 24 FE + 1 FXS/FXO + ONU уличного исполнения. 3 устройства: 1 FE; 4 FE с CATV Модельный ряд От ONU с 1 FE и 1 PON, до 4 FE + 2 FXS + CATV + модель с Wi. Fi Резервирование оптики на ONU Широкий модельный ряд: От ONU с 1 FE и 1 PON, до ONU 24 FE+24 FXS, ONU с Wi. Fi + CATV +RS 485 + POE + ONU уличного исполнения + резервирование PON порта. Также ONU с клиентскими портами RS-232 , RS-485 Модель ISCOM 5104 P-4 R 8 ONU FE + FXS ONU серии 52 XX + 53 XX (с CATV) ONU FE + FXS + Wi. Fi Единая программа управления Raisecom Nview нет есть нет PSG 1282 N ISCOM 5204 W-H 1 Программа управления Резервирование оптики до первого сплиттера (нет резервирования до клиентского ONU) 2 модели с FXS/FXO + 1 Модель с CATV+FXS/FXO Сертификаты /декларации Мин. Ком. Связи РФ + Нет данных D-View 6. 0 + + нет Zy. XEL-Fiberhome +
