  , Принцип действия АВР  рассмотренный на примере  двухтрансформаторной ПС с  , Принцип действия АВР рассмотренный на примере двухтрансформаторной ПС с одним рабочим и резервным трансформатором. Выполнил студент гр. АУС-1-09 Сафин Рифкат. Казань

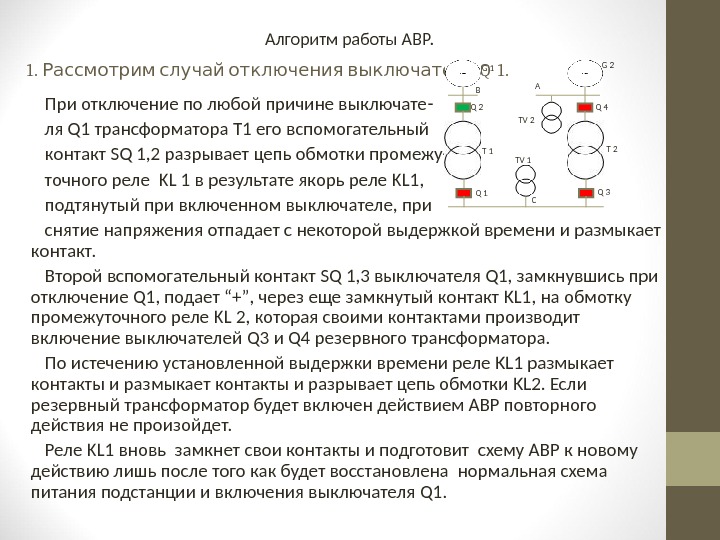

1.   Рассмотрим случай отключения выключателя Q 1. При отключение по любой причине выключате -1. Рассмотрим случай отключения выключателя Q 1. При отключение по любой причине выключате — ля Q 1 трансформатора Т 1 его вспомогательный контакт SQ 1, 2 разрывает цепь обмотки промежу- точного реле KL 1 в результате якорь реле KL 1 , подтянутый при включенном выключателе, при снятие напряжения отпадает с некоторой выдержкой времени и размыкает контакт. Второй вспомогательный контакт SQ 1, 3 выключателя Q 1, замкнувшись при отключение Q 1 , подает “+” , через еще замкнутый контакт KL 1, на обмотку промежуточного реле KL 2 , которая своими контактами производит включение выключателей Q 3 и Q 4 резервного трансформатора. По истечению установленной выдержки времени реле KL 1 размыкает контакты и разрывает цепь обмотки KL 2. Если резервный трансформатор будет включен действием АВР повторного действия не произойдет. Реле KL 1 вновь замкнет свои контакты и подготовит схему АВР к новому действию лишь после того как будет восстановлена нормальная схема питания подстанции и включения выключателя Q 1. G 1 B Q 2 T 1 Q 1 TV 1 C Q 3 T 2Q 4 A TV 2 G 2Алгоритм работы АВР.

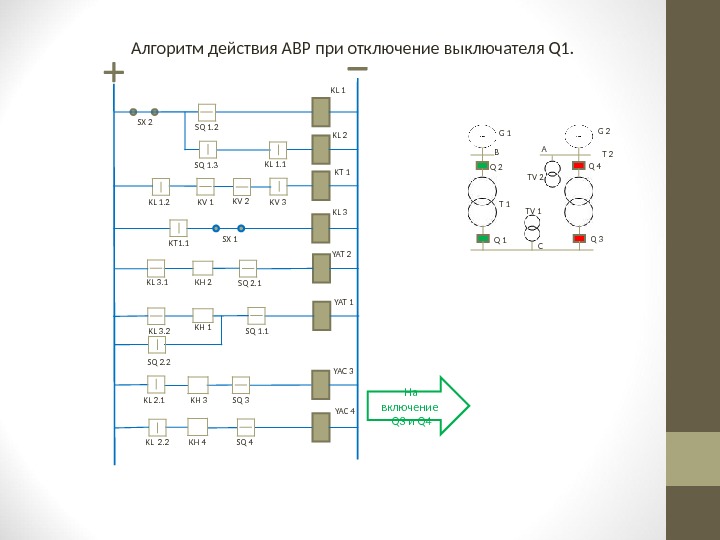

SQ 1. 2 SQ 1. 3SX 2 KL 1. 1 KL 2  KT 1 KLSQ 1. 2 SQ 1. 3SX 2 KL 1. 1 KL 2 KT 1 KL 3 YAT 2 YAT 1KV 1 KV 2 KL 1. 2 SQ 2. 1KH 2KT 1. 1 KL 3. 1 SQ 1. 1 KH 1 KL 3. 2 SQ 2. 2 YAC 3 YAC 4SQ 3 SQ 4KH 3 KH 4KL 2. 1 KL 2. 2 SX 1 G 1 B Q 2 T 1 Q 1 TV 1 C Q 3 T 2 Q 4 A TV 2 G 2 KV 3 on on. Алгоритм действия АВР при отключение выключателя Q 1. На включение Q 3 и Q

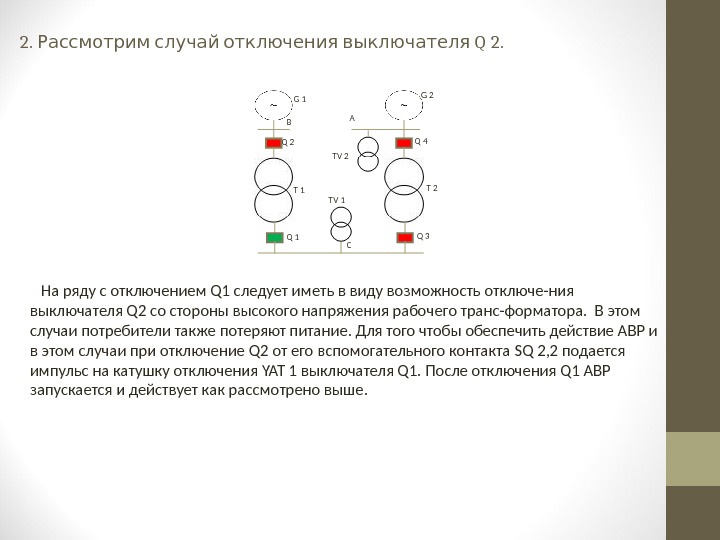

2.   Рассмотрим случай отключения выключателя Q 2. На ряду с отключением Q 1 следует2. Рассмотрим случай отключения выключателя Q 2. На ряду с отключением Q 1 следует иметь в виду возможность отключе-ния выключателя Q 2 со стороны высокого напряжения рабочего транс-форматора. В этом случаи потребители также потеряют питание. Для того чтобы обеспечить действие АВР и в этом случаи при отключение Q 2 от его вспомогательного контакта SQ 2, 2 подается импульс на катушку отключения YAT 1 выключателя Q 1. После отключения Q 1 АВР запускается и действует как рассмотрено выше. G 1 B Q 2 T 1 Q 1 TV 1 C Q 3 T 2Q 4 A TV 2 G

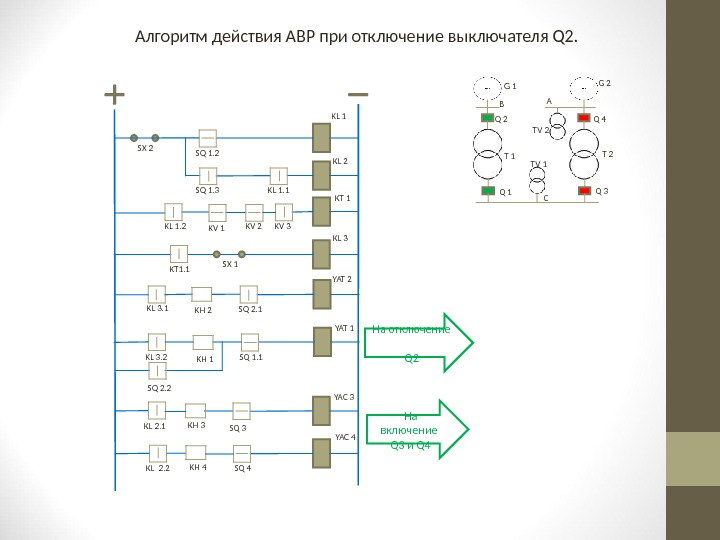

G 1 B Q 2 T 1  Q 1  TV 1 C  QG 1 B Q 2 T 1 Q 1 TV 1 C Q 3 T 2Q 4 A TV 2 G 2 SQ 1. 3SX 2 KL 1. 1 KL 2 KT 1 KL 3 YAT 2 YAT 1KV 1 KV 2KL 1. 2 SQ 2. 1 KH 2KT 1. 1 KL 3. 1 SQ 1. 1 KH 1KL 3. 2 SQ 2. 2 YAC 3 YAC 4SQ 3 SQ 4KH 3 KH 4KL 2. 1 KL 2. 2 SX 1 KV 3 on on. Алгоритм действия АВР при отключение выключателя Q 2. На отключение Q 2 На включение Q 3 и Q

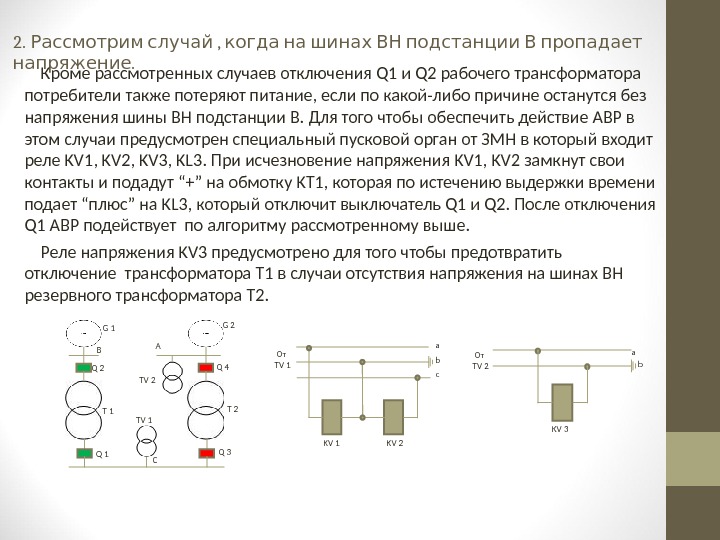

2. ,    Рассмотрим случай когда на шинах ВН подстанции В пропадает напряжение. 2. , Рассмотрим случай когда на шинах ВН подстанции В пропадает напряжение. Кроме рассмотренных случаев отключения Q 1 и Q 2 рабочего трансформатора потребители также потеряют питание, если по какой-либо причине останутся без напряжения шины ВН подстанции В. Для того чтобы обеспечить действие АВР в этом случаи предусмотрен специальный пусковой орган от ЗМН в который входит реле KV 1, KV 2, KV 3, KL 3. При исчезновение напряжения KV 1, KV 2 замкнут свои контакты и подадут “+” на обмотку KT 1, которая по истечению выдержки времени подает “ плюс ” на KL 3 , который отключит выключатель Q 1 и Q 2. После отключения Q 1 АВР подействует по алгоритму рассмотренному выше. Реле напряжения KV 3 предусмотрено для того чтобы предотвратить отключение трансформатора Т 1 в случаи отсутствия напряжения на шинах ВН резервного трансформатора Т 2. G 1 B Q 2 T 1 Q 1 TV 1 C Q 3 T 2Q 4 A TV 2 G 2 От TV 1 KV 2 a b c От TV 2 a b KV

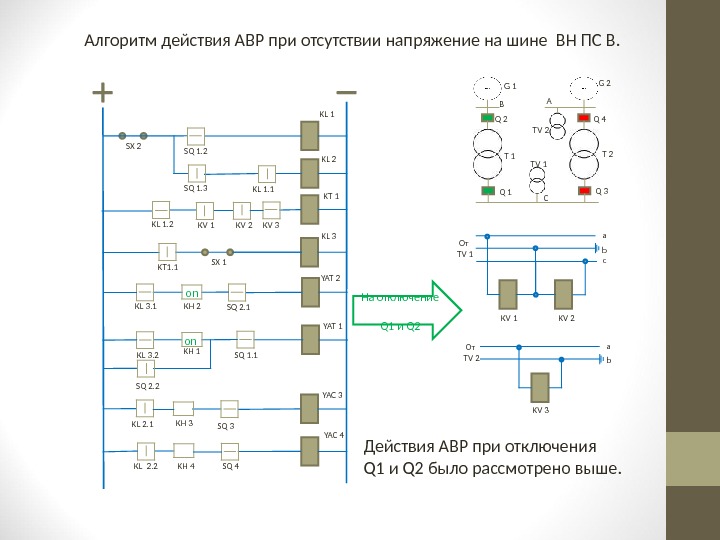

SQ 1. 2 SQ 1. 3SX 2 KL 1. 1 KL 2  KT 1 KLSQ 1. 2 SQ 1. 3SX 2 KL 1. 1 KL 2 KT 1 KL 3 YAT 2 YAT 1KT 1. 1 SQ 2. 2 YAC 3 YAC 4SX 1 G 1 B Q 2 T 1 Q 1 TV 1 C Q 3 T 2Q 4 A TV 2 G 2 От TV 1 KV 2 a b c От TV 2 a b KV 3 KV 2KL 1. 2 SQ 3 SQ 4KH 3 KH 4KL 2. 1 KL 2. 2 on on SQ 2. 1KH 2KL 3. 1 SQ 1. 1 KH 1 KL 3. 2 on on KV 1 KV 3Алгоритм действия АВР при отсутствии напряжение на шине ВН ПС В. На отключение Q 1 и Q 2 Действия АВР при отключения Q 1 и Q 2 было рассмотрено выше.
