Асинхронные машины ЛЕКЦИЯ 1 Конструкция и принцип действия
Асинхронный двигатель с короткозамкнутым ротором ( IP 44 )
Схемы соединения обмоток статора
Асинхронный двигатель с короткозамкнутым ротором ( IP 23)

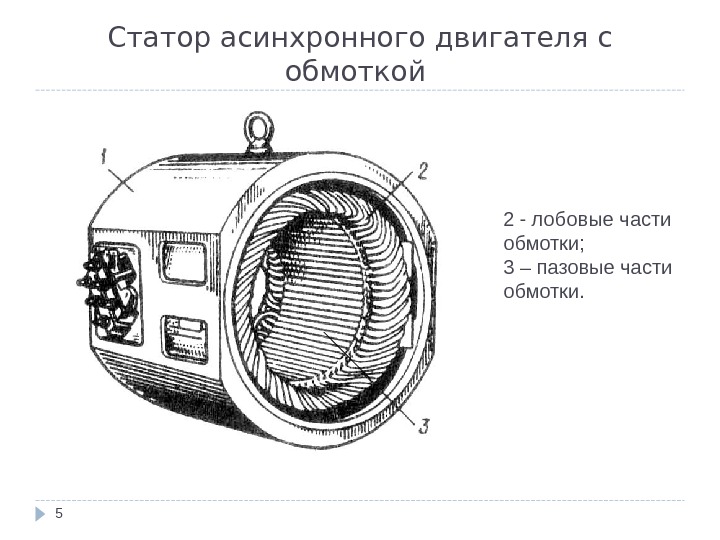

Статор асинхронного двигателя с обмоткой 2 — лобовые части обмотки; 3 – пазовые части обмотки.
Короткозамкнутые роторы асинхронных двигателей
Короткозамкнутая обмотка ротора в виде беличьей клетки
Асинхронный двигатель с фазным ротором
Асинхронный двигатель с фазным ротором

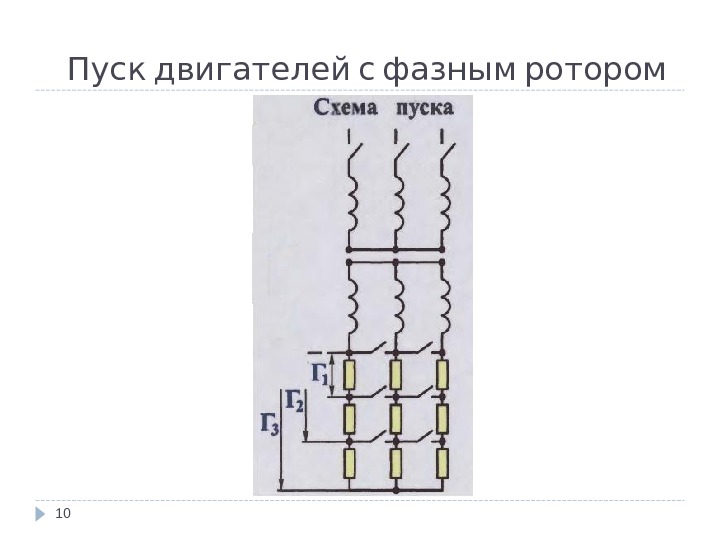

Пуск двигателей с фазным ротором

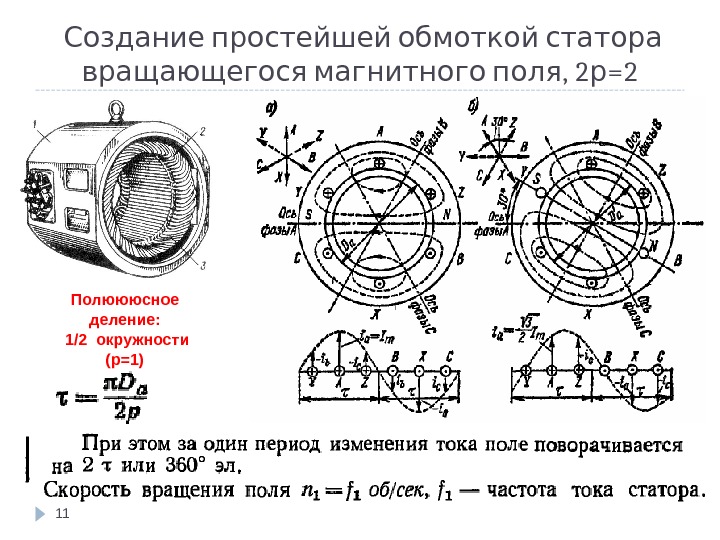

Создание простейшей обмоткой статора , 2 =2 вращающегося магнитного поля р 11 Полюююсное деление: 1 / 2 окружности (р=1)
Создание простейшей обмоткой статора , 2 =4 вращающегося магнитного поля р 12 Полюююсное деление: ¼ окружности (р=2)
Скорость вращения магнитного поля
Принцип действия асинхронной машины
Принцип действия асинхронной машины 15[ Можно также сказать, что вращающий электромагнитный момент М создается в результате взаимодействия магнитного поля статора (поток Ф 1) и магнитного поля ротора (поток Ф 2) ].

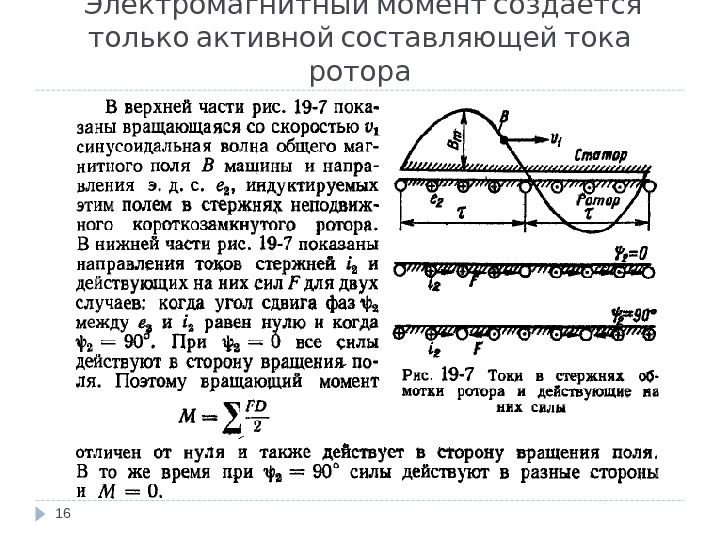

Электромагнитный момент создается только активной составляющей тока ротора
Электромагнитный момент создается только активной составляющей тока ротора 17 М=с. Ф I 2 cos φ
Электромагнитный момент асинхронного двигателя в процессе прямого пуска 18 Динамическая характеристика Механические характеристики Статическая характеристика М=с. Ф I 2 cos φ
Основные соотношения асинхронной машины
Основные соотношения асинхронной машины
Основные соотношения асинхронной машины
Двигательный ражим и генераторный режим работы параллельно с сетью ( ) рекуперация 22 Двигательный режим В момент пуска s=1 0< s <1 Генераторный режим

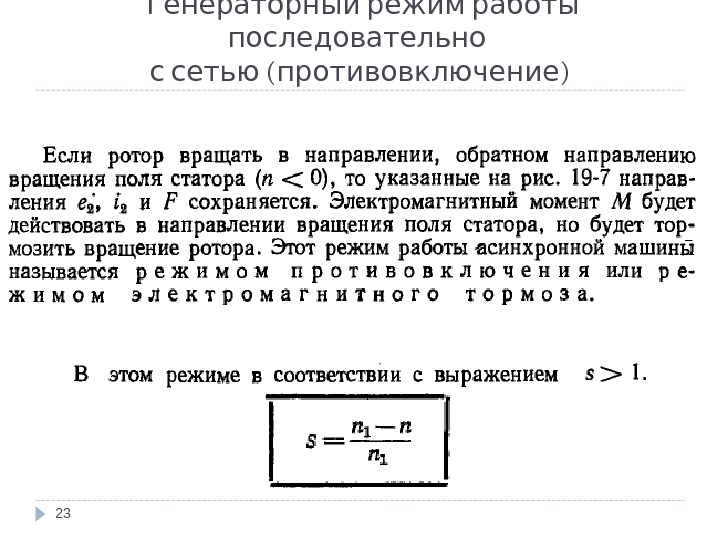

Генераторный режим работы последовательно ( ) с сетью противовключение
