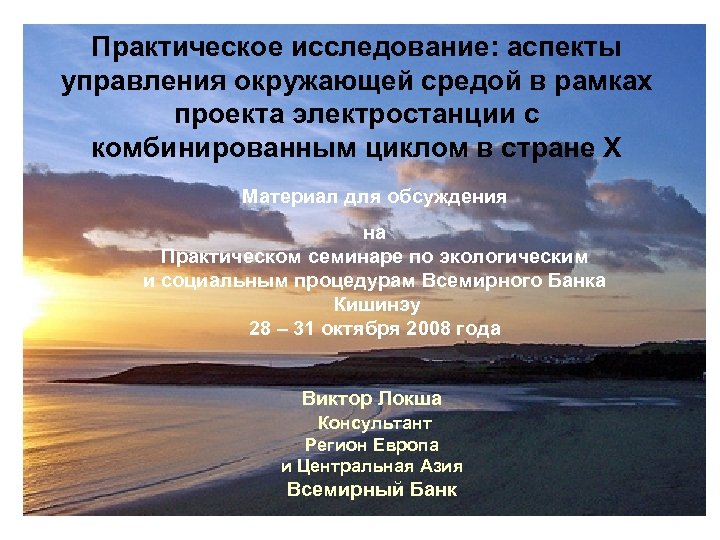

Практическое исследование: аспекты управления окружающей средой в рамках проекта электростанции с комбинированным циклом в Практическое исследование: аспекты управления окружающей средой в рамках проекта электростанции с комбинированным циклом в стране Х Материал для обсуждения на Практическом семинаре по экологическим и социальным процедурам Всемирного Банка Кишинэу 28 – 31 октября 2008 года Виктор Локша Консультант Регион Европа и Центральная Азия Всемирный Банк

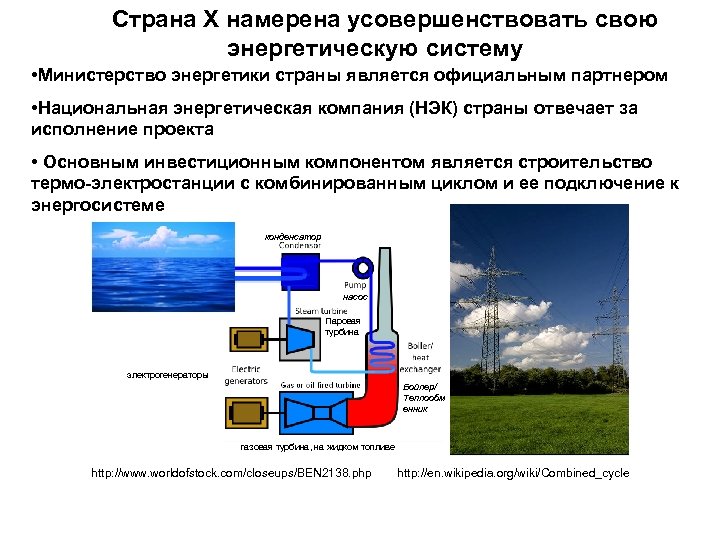

Страна Х намерена усовершенствовать свою энергетическую систему • Министерство энергетики страны является официальным партнером Страна Х намерена усовершенствовать свою энергетическую систему • Министерство энергетики страны является официальным партнером • Национальная энергетическая компания (НЭК) страны отвечает за исполнение проекта • Основным инвестиционным компонентом является строительство термо-электростанции с комбинированным циклом и ее подключение к энергосистеме конденсатор насос Паровая турбина электрогенераторы Бойлер/ Теплообм енник газовая турбина, на жидком топливе http: //www. worldofstock. com/closeups/BEN 2138. php http: //en. wikipedia. org/wiki/Combined_cycle

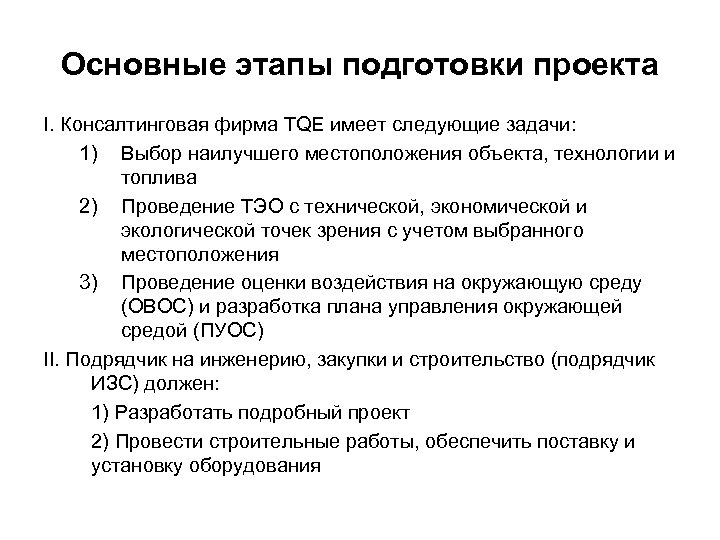

Основные этапы подготовки проекта I. Консалтинговая фирма TQE имеет следующие задачи: 1) Выбор наилучшего Основные этапы подготовки проекта I. Консалтинговая фирма TQE имеет следующие задачи: 1) Выбор наилучшего местоположения объекта, технологии и топлива 2) Проведение ТЭО с технической, экономической и экологической точек зрения с учетом выбранного местоположения 3) Проведение оценки воздействия на окружающую среду (ОВОС) и разработка плана управления окружающей средой (ПУОС) II. Подрядчик на инженерию, закупки и строительство (подрядчик ИЗС) должен: 1) Разработать подробный проект 2) Провести строительные работы, обеспечить поставку и установку оборудования

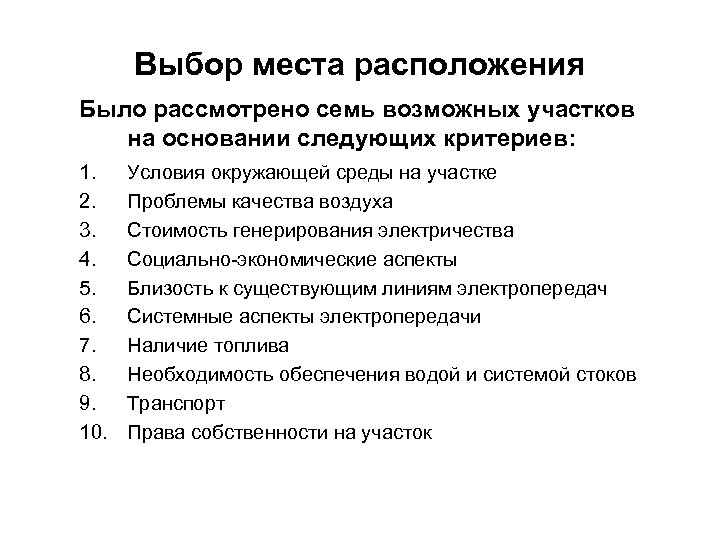

Выбор места расположения Было рассмотрено семь возможных участков на основании следующих критериев: 1. 2. Выбор места расположения Было рассмотрено семь возможных участков на основании следующих критериев: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Условия окружающей среды на участке Проблемы качества воздуха Стоимость генерирования электричества Социально-экономические аспекты Близость к существующим линиям электропередач Системные аспекты электропередачи Наличие топлива Необходимость обеспечения водой и системой стоков Транспорт Права собственности на участок

Морское побережье города Z выбрано в качестве участка для расположения электростанции http: //eia. csir. Морское побережье города Z выбрано в качестве участка для расположения электростанции http: //eia. csir. co. za/cip/docs/Overview_CIP_Eskom_i. Gas_13092006. pdf http: //www. flickr. com/photos/[email protected] 02/2069577002/

Животный мир прибрежной зоны Города Z не является уникальным, но имеет ценность http: //www. Животный мир прибрежной зоны Города Z не является уникальным, но имеет ценность http: //www. photosight. ru/photos/2814202/

Нефтяное (дизельное) топливо выбрано в качестве основного топлива станции http: //www. dnrec. state. de. Нефтяное (дизельное) топливо выбрано в качестве основного топлива станции http: //www. dnrec. state. de. us/dnrec 2000/Divisions/AWM/ast/trif old%20 brochure_clip_image 003. jpg

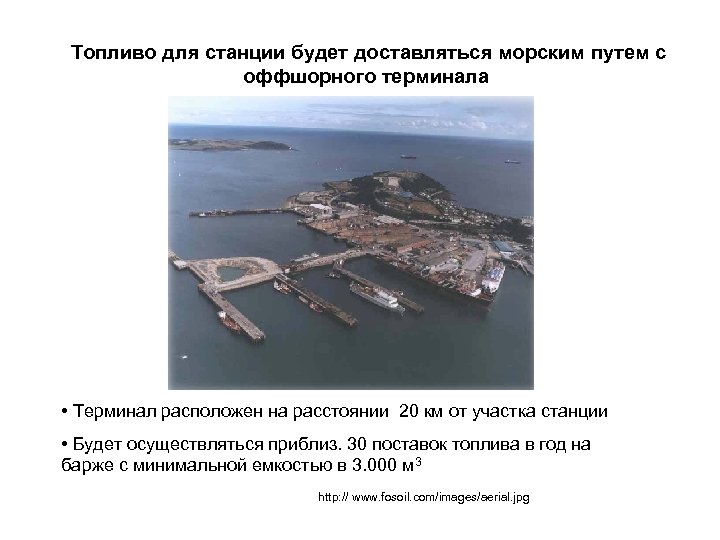

Топливо для станции будет доставляться морским путем с оффшорного терминала • Терминал расположен на Топливо для станции будет доставляться морским путем с оффшорного терминала • Терминал расположен на расстоянии 20 км от участка станции • Будет осуществляться приблиз. 30 поставок топлива в год на барже с минимальной емкостью в 3. 000 м 3 http: // www. fosoil. com/images/aerial. jpg

Оценка воздействия на окружающую среду включает в себя моделирование процессов воздушного загрязнения вследствие реализации Оценка воздействия на окружающую среду включает в себя моделирование процессов воздушного загрязнения вследствие реализации проекта • Страна Х внедрила стандарты Европейского Союза по качеству воздуха • Для того чтобы доказать соответствие этим стандартам, консультанты TQE применили самую последнюю программу моделирования загрязнения воздуха (ISCST 3), разработанную USEPA (Агентством по охране окружающей среды США) Годовой период усреднения Суточный период усреднения Максимальное моделируемое воздействие (мкг/м 3) Стандарты качества воздуха окружающей среды (мкг/м 3) Стандарт качества воздуха окружающей среды (мкг/м 3) Всемирный Банк Европейский Cоюз Максимальное моделируемое воздействие (мкг/м 3) NОx 4, 5 100 40 17, 5 150 PM 10 0, 5 50 40 2, 2 150 50 SO 2 2, 1 80 20 10, 5 150 125 Загрязнитель Всемирный Банк Европейский Cоюз

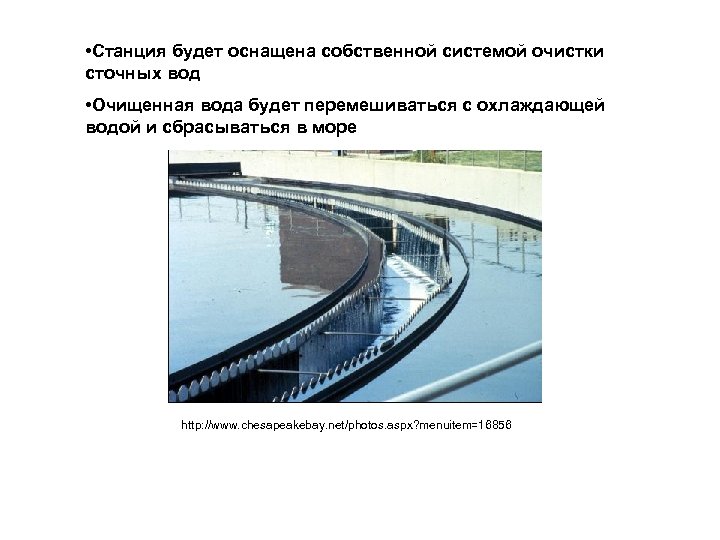

 • Станция будет оснащена собственной системой очистки сточных вод • Очищенная вода будет • Станция будет оснащена собственной системой очистки сточных вод • Очищенная вода будет перемешиваться с охлаждающей водой и сбрасываться в море http: //www. chesapeakebay. net/photos. aspx? menuitem=16856

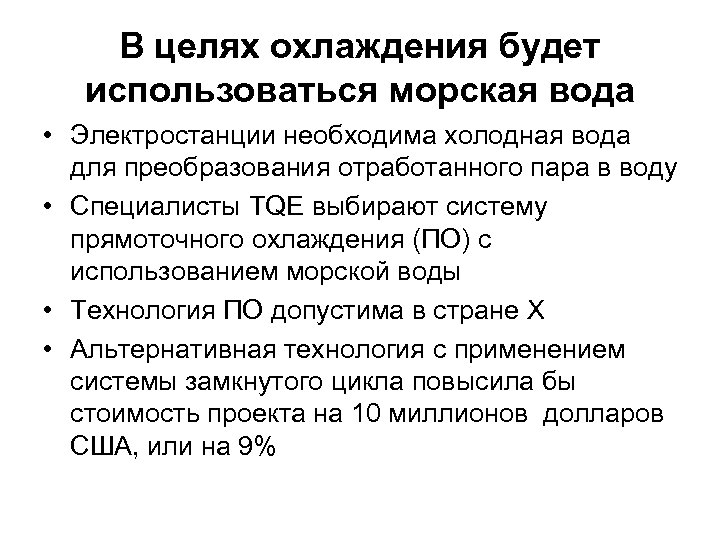

В целях охлаждения будет использоваться морская вода • Электростанции необходима холодная вода для преобразования В целях охлаждения будет использоваться морская вода • Электростанции необходима холодная вода для преобразования отработанного пара в воду • Специалисты TQE выбирают систему прямоточного охлаждения (ПО) с использованием морской воды • Технология ПО допустима в стране Х • Альтернативная технология с применением системы замкнутого цикла повысила бы стоимость проекта на 10 миллионов долларов США, или на 9%

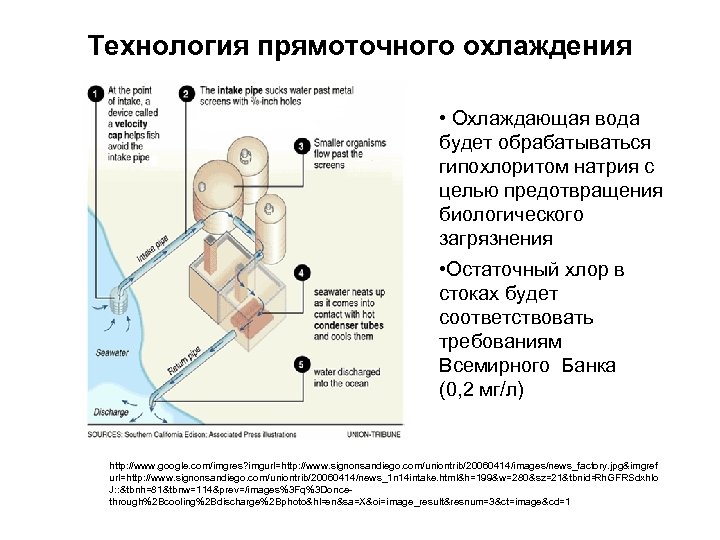

Технология прямоточного охлаждения • Охлаждающая вода будет обрабатываться гипохлоритом натрия с целью предотвращения биологического Технология прямоточного охлаждения • Охлаждающая вода будет обрабатываться гипохлоритом натрия с целью предотвращения биологического загрязнения • Остаточный хлор в стоках будет соответствовать требованиям Всемирного Банка (0, 2 мг/л) http: //www. google. com/imgres? imgurl=http: //www. signonsandiego. com/uniontrib/20060414/images/news_factory. jpg&imgref url=http: //www. signonsandiego. com/uniontrib/20060414/news_1 n 14 intake. html&h=199&w=280&sz=21&tbnid= Rh. GFRSdxhlo J: : &tbnh=81&tbnw=114&prev=/images%3 Fq%3 Doncethrough%2 Bcooling%2 Bdischarge%2 Bphoto&hl=en&sa=X&oi=image_result&resnum=3&ct=image&cd=1

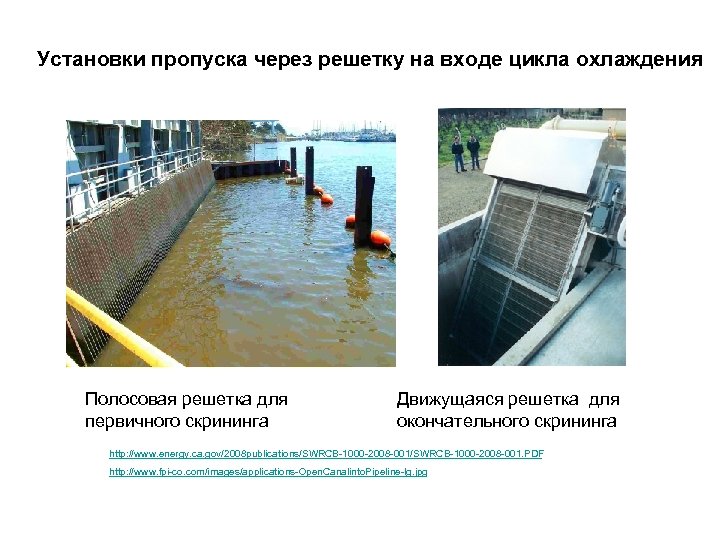

Установки пропуска через решетку на входе цикла охлаждения Полосовая решетка для первичного скрининга Движущаяся Установки пропуска через решетку на входе цикла охлаждения Полосовая решетка для первичного скрининга Движущаяся решетка для окончательного скрининга http: //www. energy. ca. gov/2008 publications/SWRCB-1000 -2008 -001. PDF http: //www. fpi-co. com/images/applications-Open. Canalinto. Pipeline-lg. jpg

Обратная труба цикла охлаждения заканчивается водоотводом для сброса воды обратно в море http: //www. Обратная труба цикла охлаждения заканчивается водоотводом для сброса воды обратно в море http: //www. pacificpinnacles. com/Travel. Dive. Log/2006/May 21_Electric. Beach/bg_coolingwateroutlet. html

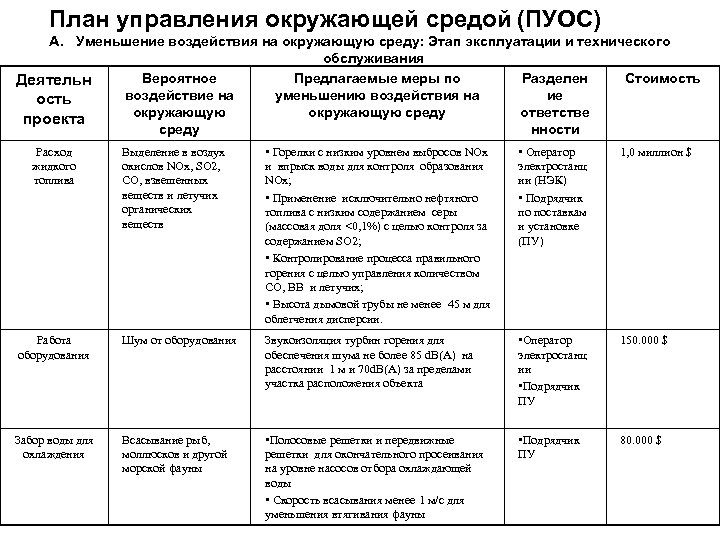

План управления окружающей средой (ПУОС) A. Уменьшение воздействия на окружающую среду: Этап эксплуатации и План управления окружающей средой (ПУОС) A. Уменьшение воздействия на окружающую среду: Этап эксплуатации и технического обслуживания Вероятное Предлагаемые меры по Разделен Стоимость Деятельн воздействие на уменьшению воздействия на ие ость окружающую среду ответстве проекта среду нности Расход жидкого топлива Работа оборудования Забор воды для охлаждения Выделение в воздух окислов NOx, SO 2, CO, взвешенных веществ и летучих органических веществ • Горелки с низким уровнем выбросов NOx и впрыск воды для контроля образования NOx; • Применение исключительно нефтяного топлива с низким содержанием серы (массовая доля <0, 1%) с целью контроля за содержанием SO 2; • Контролирование процесса правильного горения с целью управления количеством CO, ВВ и летучих; • Высота дымовой трубы не менее 45 м для облегчения дисперсии. • Оператор электростанц ии (НЭК) • Подрядчик по поставкам и установке (ПУ) 1, 0 миллион $ Шум от оборудования Звукоизоляция турбин горения для обеспечения шума не более 85 d. B(A) на расстоянии 1 м и 70 d. B(A) за пределами участка расположения объекта • Оператор электростанц ии • Подрядчик ПУ 150. 000 $ Всасывание рыб, моллюсков и другой морской фауны • Полосовые решетки и передвижные решетки для окончательного просеивания на уровне насосов отбора охлаждающей воды • Скорость всасывания менее 1 м/с для уменьшения втягивания фауны • Подрядчик ПУ 80. 000 $

Пример: План управления окружающей средой B. Мониторинг: Этап эксплуатации и технического обслуживания Деятельность проекта Пример: План управления окружающей средой B. Мониторинг: Этап эксплуатации и технического обслуживания Деятельность проекта Расход жидкого топлива Работа оборудования Забор воды для охлаждения Предлагаемые меры мониторинга Разделение ответствен ности • Содержание серы в топливе будет анализироваться для того, чтобы не допускать превышения содержания в количестве 0, 1% (массовая доля). Отбор проб и анализ будет проводиться при каждой поставке топлива. • Будет проведено эксплуатационное испытание станции с тем, чтобы продемонстрировать, что содержание загрязнителей не выходят за рамки норм, указанных в отчете ОВОС. На дымовой трубе будет постоянно проводится мониторинг количества NOx и прозрачности отходящих газов. НЭК • Будет проводится мониторинг фонового шума перед запуском установки, как непосредственно на станции, так и на предварительно обозначенных местах реципиентах. Затем, один раз после запуска, в обозначенных местах, за пределами участка, в удаленных местах, будет проводиться мониторинг шума, для подтверждения соответствия ограничению 70 d. B(A). • Работники, находящиеся в местах расположения турбин и других установок, генерирующих шум, будут носить средства защиты от шума НЭК • На объекте будет храниться документация о финальном проекте отбора воды и в том числе скорости отбора. НЭК

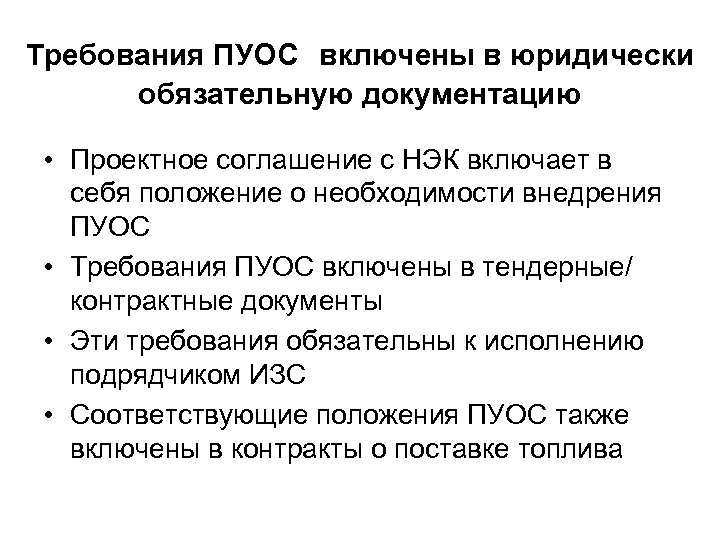

Требования ПУОС включены в юридически обязательную документацию • Проектное соглашение с НЭК включает в Требования ПУОС включены в юридически обязательную документацию • Проектное соглашение с НЭК включает в себя положение о необходимости внедрения ПУОС • Требования ПУОС включены в тендерные/ контрактные документы • Эти требования обязательны к исполнению подрядчиком ИЗС • Соответствующие положения ПУОС также включены в контракты о поставке топлива

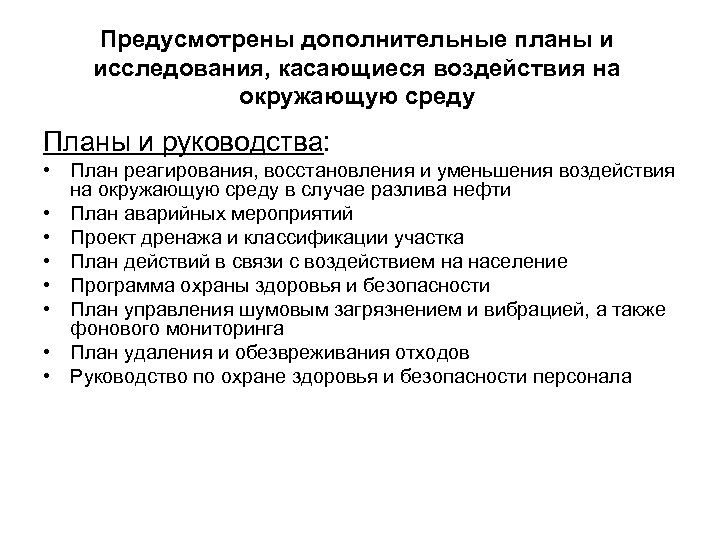

Предусмотрены дополнительные планы и исследования, касающиеся воздействия на окружающую среду Планы и руководства: • Предусмотрены дополнительные планы и исследования, касающиеся воздействия на окружающую среду Планы и руководства: • План реагирования, восстановления и уменьшения воздействия на окружающую среду в случае разлива нефти • План аварийных мероприятий • Проект дренажа и классификации участка • План действий в связи с воздействием на население • Программа охраны здоровья и безопасности • План управления шумовым загрязнением и вибрацией, а также фонового мониторинга • План удаления и обезвреживания отходов • Руководство по охране здоровья и безопасности персонала

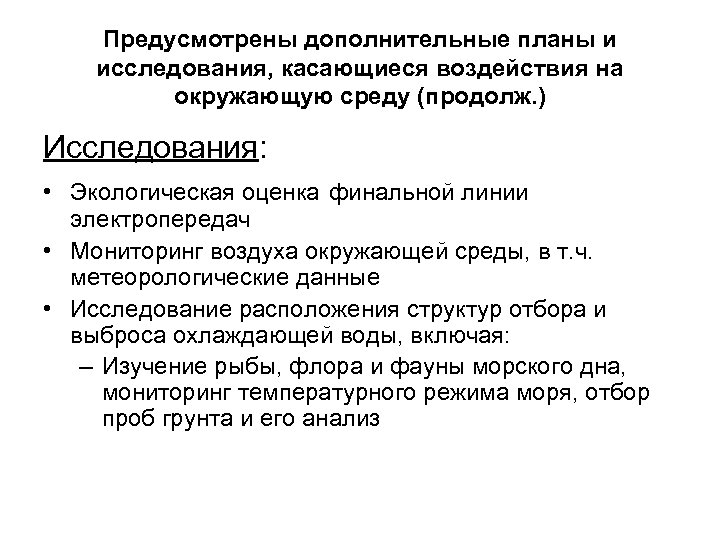

Предусмотрены дополнительные планы и исследования, касающиеся воздействия на окружающую среду (продолж. ) Исследования: • Предусмотрены дополнительные планы и исследования, касающиеся воздействия на окружающую среду (продолж. ) Исследования: • Экологическая оценка финальной линии электропередач • Мониторинг воздуха окружающей среды, в т. ч. метеорологические данные • Исследование расположения структур отбора и выброса охлаждающей воды, включая: – Изучение рыбы, флора и фауны морского дна, мониторинг температурного режима моря, отбор проб грунта и его анализ

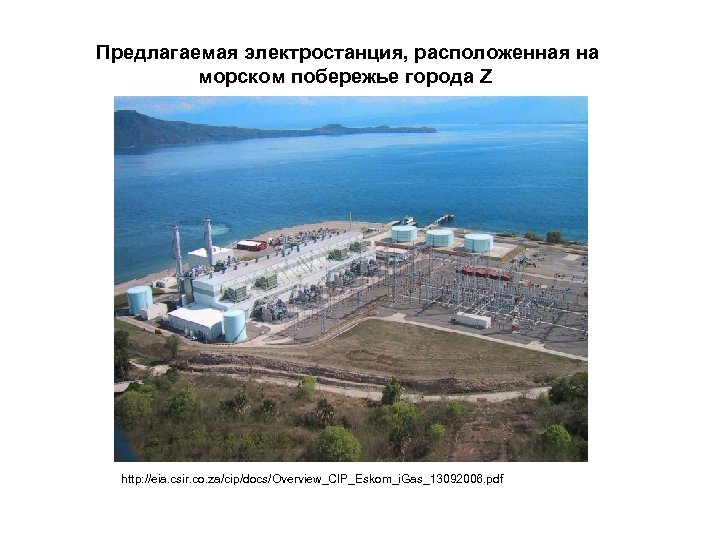

Предлагаемая электростанция, расположенная на морском побережье города Z http: //eia. csir. co. za/cip/docs/Overview_CIP_Eskom_i. Gas_13092006. Предлагаемая электростанция, расположенная на морском побережье города Z http: //eia. csir. co. za/cip/docs/Overview_CIP_Eskom_i. Gas_13092006. pdf

Консультации с общественностью и информирование Соответствующее консультации с общественностью по отчетности об оценке воздействия Консультации с общественностью и информирование Соответствующее консультации с общественностью по отчетности об оценке воздействия на окружающую среду: Информирование общественности проводилось тщательно и транспарентно Национальное агентство по энергетике и окружающей среде координировало этот процесс На встречах была хорошая посещаемость и они хорошо рекламировались Население внесло свои предложения, которые были включены в окончательный доклад по ОВОС и ПУОС Окончательный доклад по ЭО был опубликован в материалах Info. Shop Всемирного Банка

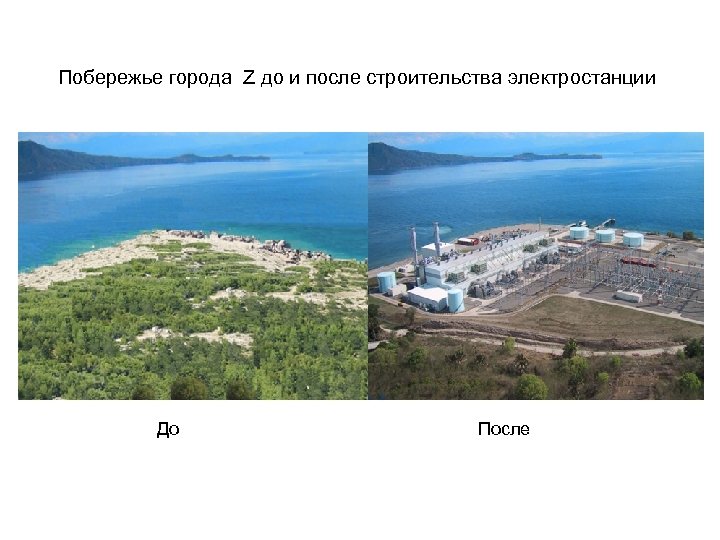

Побережье города Z до и после строительства электростанции До После Побережье города Z до и после строительства электростанции До После

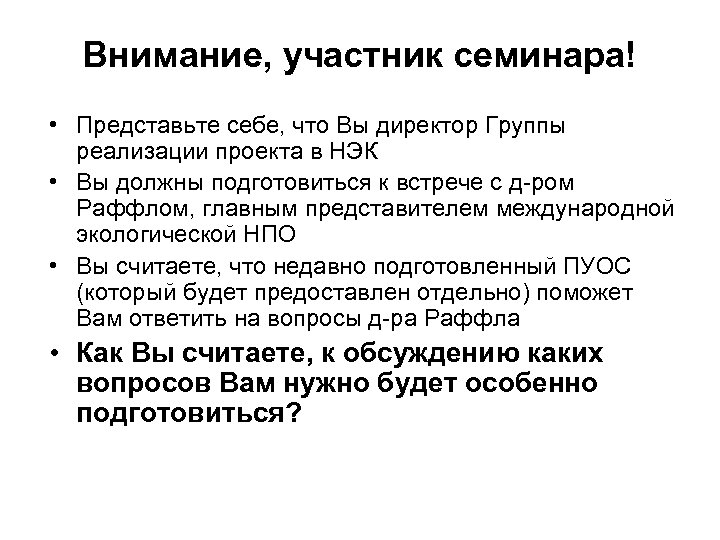

Внимание, участник семинара! • Представьте себе, что Вы директор Группы реализации проекта в НЭК Внимание, участник семинара! • Представьте себе, что Вы директор Группы реализации проекта в НЭК • Вы должны подготовиться к встрече с д-ром Раффлом, главным представителем международной экологической НПО • Вы считаете, что недавно подготовленный ПУОС (который будет предоставлен отдельно) поможет Вам ответить на вопросы д-ра Раффла • Как Вы считаете, к обсуждению каких вопросов Вам нужно будет особенно подготовиться?

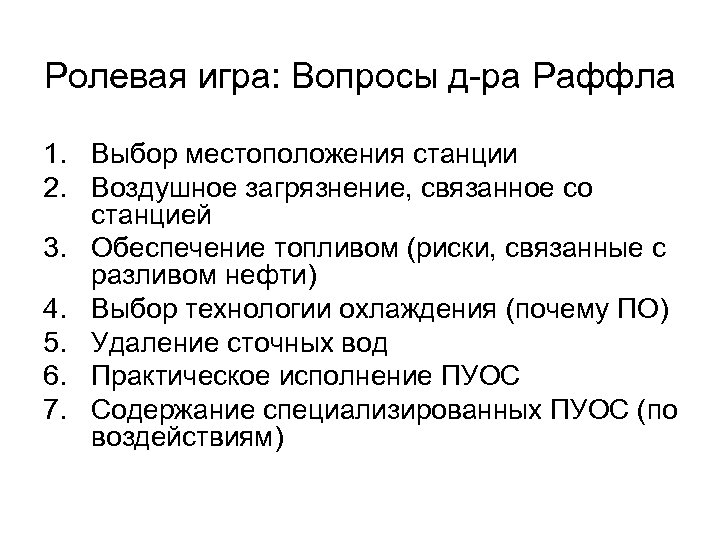

Ролевая игра: Вопросы д-ра Раффла 1. Выбор местоположения станции 2. Воздушное загрязнение, связанное со Ролевая игра: Вопросы д-ра Раффла 1. Выбор местоположения станции 2. Воздушное загрязнение, связанное со станцией 3. Обеспечение топливом (риски, связанные с разливом нефти) 4. Выбор технологии охлаждения (почему ПО) 5. Удаление сточных вод 6. Практическое исполнение ПУОС 7. Содержание специализированных ПУОС (по воздействиям)

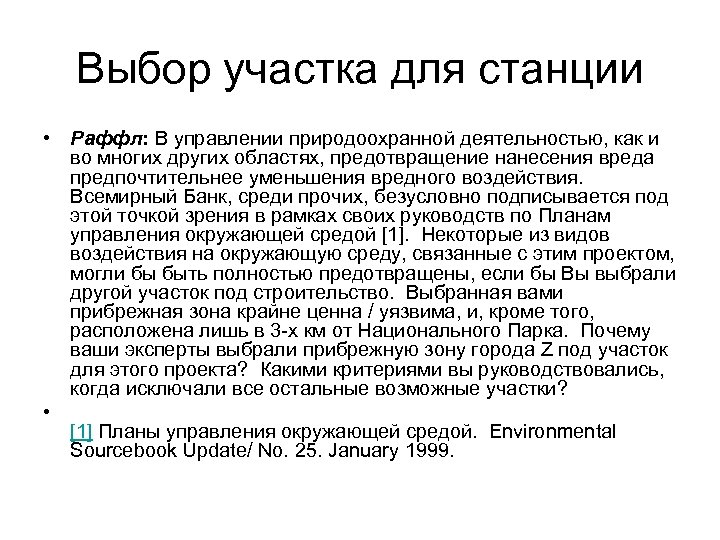

Выбор участка для станции • Раффл: В управлении природоохранной деятельностью, как и во многих Выбор участка для станции • Раффл: В управлении природоохранной деятельностью, как и во многих других областях, предотвращение нанесения вреда предпочтительнее уменьшения вредного воздействия. Всемирный Банк, среди прочих, безусловно подписывается под этой точкой зрения в рамках своих руководств по Планам управления окружающей средой [1]. Некоторые из видов воздействия на окружающую среду, связанные с этим проектом, могли бы быть полностью предотвращены, если бы Вы выбрали другой участок под строительство. Выбранная вами прибрежная зона крайне ценна / уязвима, и, кроме того, расположена лишь в 3 -х км от Национального Парка. Почему ваши эксперты выбрали прибрежную зону города Z под участок для этого проекта? Какими критериями вы руководствовались, когда исключали все остальные возможные участки? • [1] Планы управления окружающей средой. Environmental Sourcebook Update/ No. 25. January 1999.

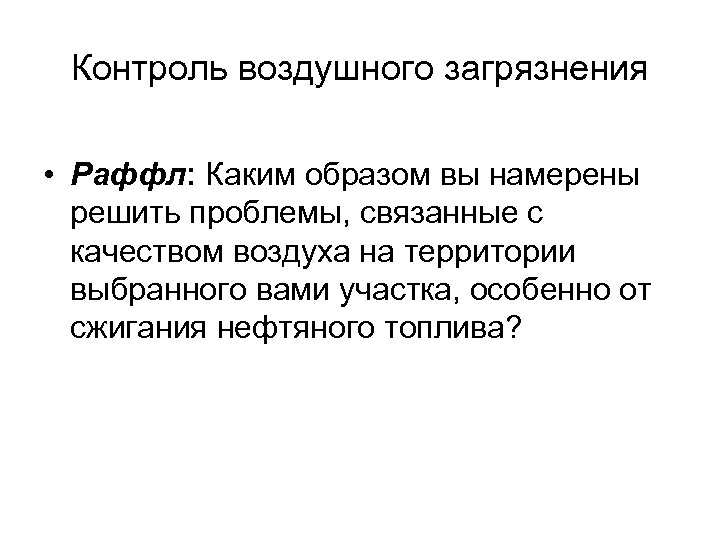

Контроль воздушного загрязнения • Раффл: Каким образом вы намерены решить проблемы, связанные с качеством Контроль воздушного загрязнения • Раффл: Каким образом вы намерены решить проблемы, связанные с качеством воздуха на территории выбранного вами участка, особенно от сжигания нефтяного топлива?

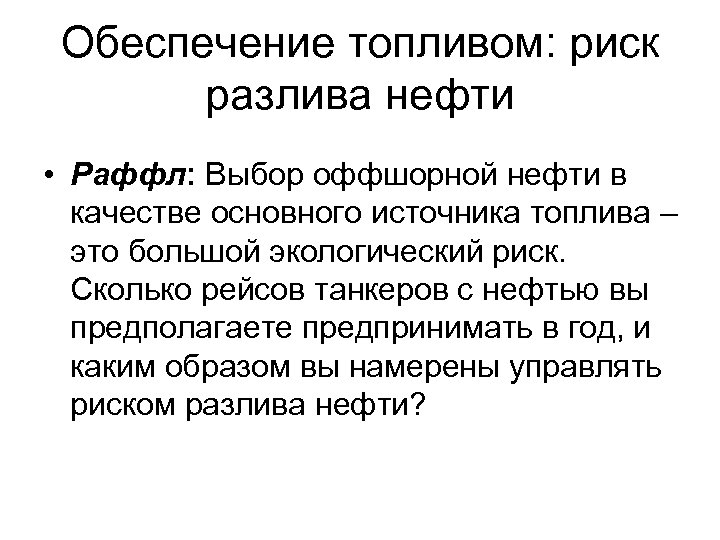

Обеспечение топливом: риск разлива нефти • Раффл: Выбор оффшорной нефти в качестве основного источника Обеспечение топливом: риск разлива нефти • Раффл: Выбор оффшорной нефти в качестве основного источника топлива – это большой экологический риск. Сколько рейсов танкеров с нефтью вы предполагаете предпринимать в год, и каким образом вы намерены управлять риском разлива нефти?

Выбор технологии охлаждения: “Я в шоке!” • Раффл: Я возмущен тем, что после стольких Выбор технологии охлаждения: “Я в шоке!” • Раффл: Я возмущен тем, что после стольких исследований в области оценки воздействия на окружающую среду ваши эксперты выбрали систему прямоточного охлаждения (ПО). Почему вы не выбрали замкнутую систему? Технология ПО использует живую и дышащую воду моря, как воду в батарее, которая пропускается через всю установку. И применяемое при этом количество воды в чрезвычайно велико. Известно ли Вам, какое количество воды потребляют эти системы? Согласно некоторым оценкам [1] расход воды в системах прямоточного охлаждения в 30 – 50 раз больше, чем в закрытых системах. Происходит не только уничтожение рыбных популяций и морских организмов за счет всасывания в приемники системы охлаждения, но и термическое и химическое загрязнение сбросами отработанной воды, которые весьма вредны для морской экосистемы. Не желаете получить несколько экземпляров этого постера? [1] http: //www. lcca. co. uk/upload/pdf/POWER_STATIONS_WATER_DEMAND. pdf

Система прямоточного охлаждения (ПО) Схема, дополненная элементами, поясняющими характер воздействия на морскую экосистему http: Система прямоточного охлаждения (ПО) Схема, дополненная элементами, поясняющими характер воздействия на морскую экосистему http: //www. google. com/imgres? imgurl=http: //www. signonsandiego. com/uniontrib/20060414/images/news_factory. jpg&imgrefurl=http: //www. signonsandi ego. com/uniontrib/20060414/news_1 n 14 intake. html&h=199&w=280&sz=21&tbnid=Rh. GFRSdxhlo. J: : &tbnh=81&tbnw=114&prev=/images%3 Fq%3 Donc e-through%2 Bcooling%2 Bdischarge%2 Bphoto&hl=en&sa=X&oi=image_result&resnum=3&ct=image&cd=1

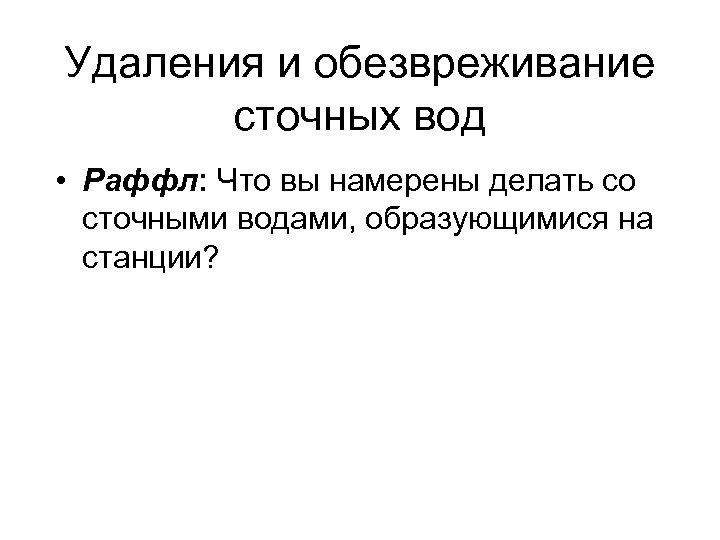

Удаления и обезвреживание сточных вод • Раффл: Что вы намерены делать со сточными водами, Удаления и обезвреживание сточных вод • Раффл: Что вы намерены делать со сточными водами, образующимися на станции?

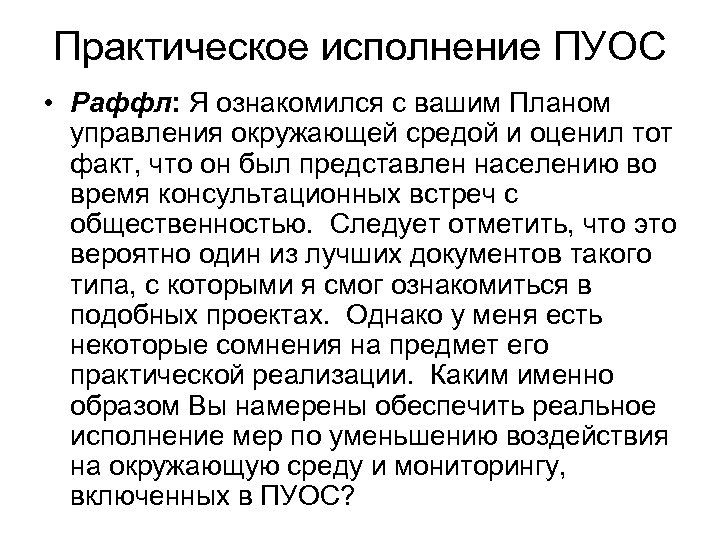

Практическое исполнение ПУОС • Раффл: Я ознакомился с вашим Планом управления окружающей средой и Практическое исполнение ПУОС • Раффл: Я ознакомился с вашим Планом управления окружающей средой и оценил тот факт, что он был представлен населению во время консультационных встреч с общественностью. Следует отметить, что это вероятно один из лучших документов такого типа, с которыми я смог ознакомиться в подобных проектах. Однако у меня есть некоторые сомнения на предмет его практической реализации. Каким именно образом Вы намерены обеспечить реальное исполнение мер по уменьшению воздействия на окружающую среду и мониторингу, включенных в ПУОС?

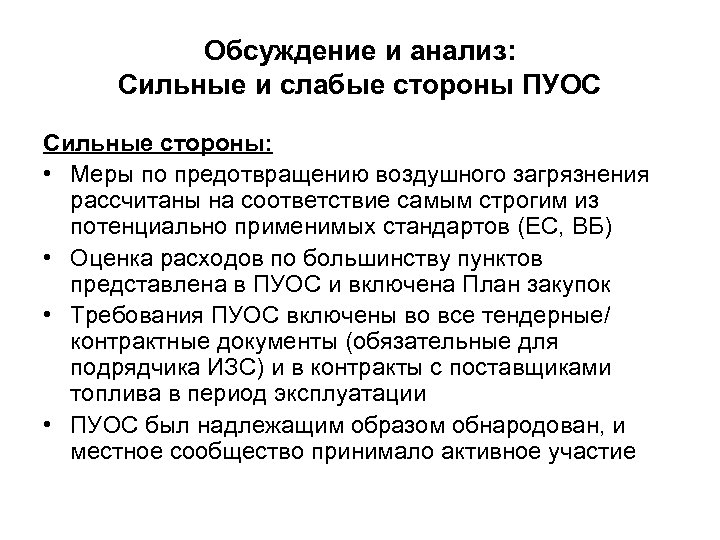

Обсуждение и анализ: Сильные и слабые стороны ПУОС Сильные стороны: • Меры по предотвращению Обсуждение и анализ: Сильные и слабые стороны ПУОС Сильные стороны: • Меры по предотвращению воздушного загрязнения рассчитаны на соответствие самым строгим из потенциально применимых стандартов (EС, ВБ) • Оценка расходов по большинству пунктов представлена в ПУОС и включена План закупок • Требования ПУОС включены во все тендерные/ контрактные документы (обязательные для подрядчика ИЗС) и в контракты с поставщиками топлива в период эксплуатации • ПУОС был надлежащим образом обнародован, и местное сообщество принимало активное участие

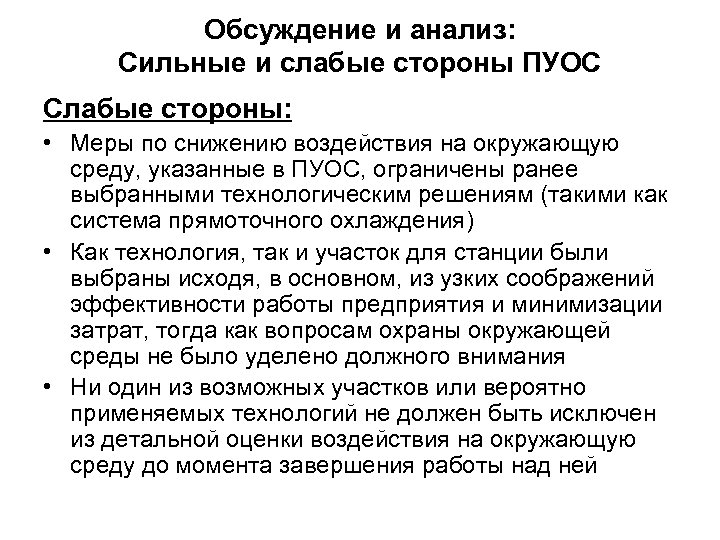

Обсуждение и анализ: Сильные и слабые стороны ПУОС Слабые стороны: • Меры по снижению Обсуждение и анализ: Сильные и слабые стороны ПУОС Слабые стороны: • Меры по снижению воздействия на окружающую среду, указанные в ПУОС, ограничены ранее выбранными технологическим решениям (такими как система прямоточного охлаждения) • Как технология, так и участок для станции были выбраны исходя, в основном, из узких соображений эффективности работы предприятия и минимизации затрат, тогда как вопросам охраны окружающей среды не было уделено должного внимания • Ни один из возможных участков или вероятно применяемых технологий не должен быть исключен из детальной оценки воздействия на окружающую среду до момента завершения работы над ней

Усвоенные уроки • ПУОС не является изолированным инструментом, а должен стать частью всеобъемлющего надлежащего Усвоенные уроки • ПУОС не является изолированным инструментом, а должен стать частью всеобъемлющего надлежащего управления окружающей средой и системы принятия решений • Снижение воздействия на окружающую среду является неотъемлемой частью процесса принятия решений и должно быть рассмотрено наряду с анализом альтернативных технологий и участков • Проектная группа может подготовить современный ПУОС высокого уровня, но может оказаться уязвимой, если возникнет подозрение о некорректности принятия решений по вертикали • Выбирая технологические решения, предпочтительнее оставаться на консервативной стороне и требовать реализации технологий, которые соответствуют более высоким стандартам охраны окружающей среды • Отсутствие в некоторой стране Х местных ограничений применения некоторых технологий – слабое оправдание, если экологическая репутация этой технологии сомнительна • В анализе альтернатив должен использоваться скорее экономический, нежели узко понимаемый финансовый анализ (рентабельность)
