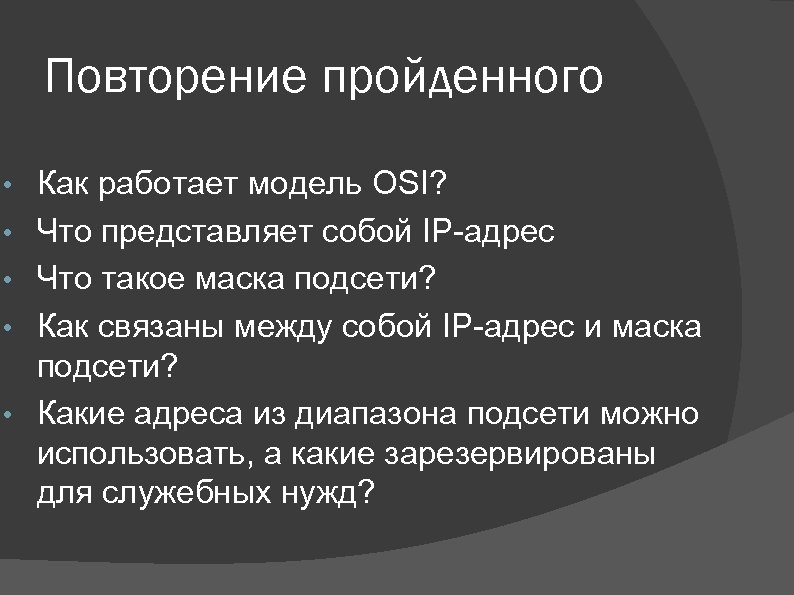

Повторение пройденного • • • Как работает модель OSI? Что представляет собой IP-адрес Что Повторение пройденного • • • Как работает модель OSI? Что представляет собой IP-адрес Что такое маска подсети? Как связаны между собой IP-адрес и маска подсети? Какие адреса из диапазона подсети можно использовать, а какие зарезервированы для служебных нужд?

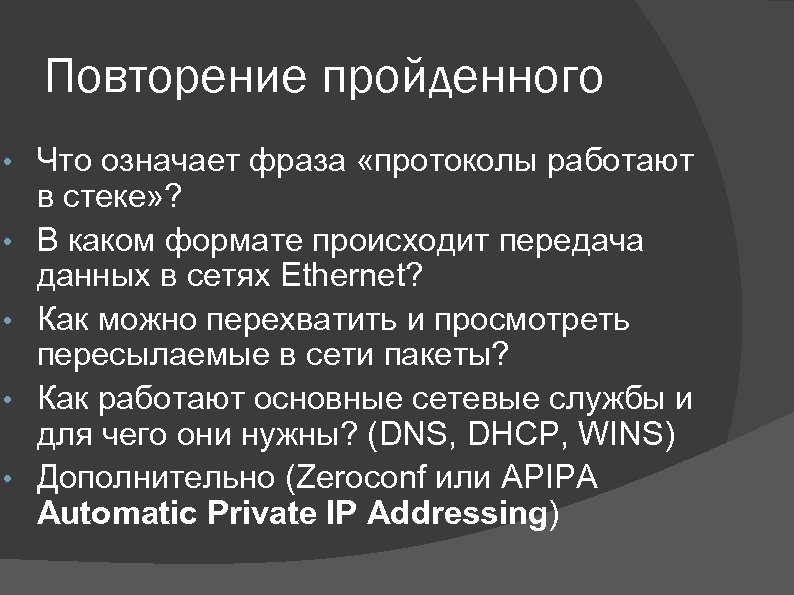

Повторение пройденного • • • Что означает фраза «протоколы работают в стеке» ? В Повторение пройденного • • • Что означает фраза «протоколы работают в стеке» ? В каком формате происходит передача данных в сетях Ethernet? Как можно перехватить и просмотреть пересылаемые в сети пакеты? Как работают основные сетевые службы и для чего они нужны? (DNS, DHCP, WINS) Дополнительно (Zeroconf или APIPA Automatic Private IP Addressing)

Zeroconf или Zero Configuration Networking — набор технологий, которые автоматически создают IP-сеть без конфигурации Zeroconf или Zero Configuration Networking — набор технологий, которые автоматически создают IP-сеть без конфигурации или специальных серверов. Также известен как Automatic Private IP Addressing (APIPA), позволяя необученным пользователям соединять компьютеры, сетевые принтеры и другие устройства вместе и получать работающую сеть. Без Zeroconf, или чего-нибудь подобного, пользователь должен либо установить специальные сервисы, например DHCP и DNS, или настраивать всё вручную

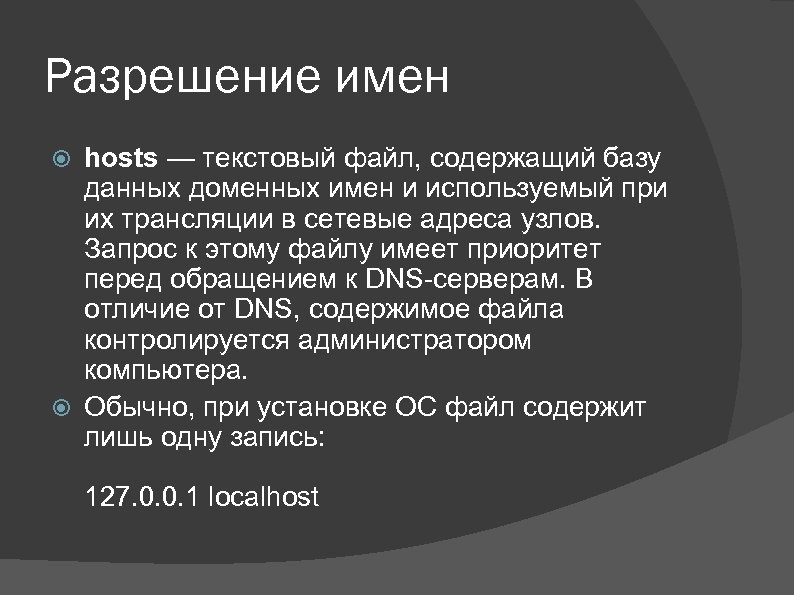

Разрешение имен hosts — текстовый файл, содержащий базу данных доменных имен и используемый при Разрешение имен hosts — текстовый файл, содержащий базу данных доменных имен и используемый при их трансляции в сетевые адреса узлов. Запрос к этому файлу имеет приоритет перед обращением к DNS-серверам. В отличие от DNS, содержимое файла контролируется администратором компьютера. Обычно, при установке ОС файл содержит лишь одну запись: 127. 0. 0. 1 localhost

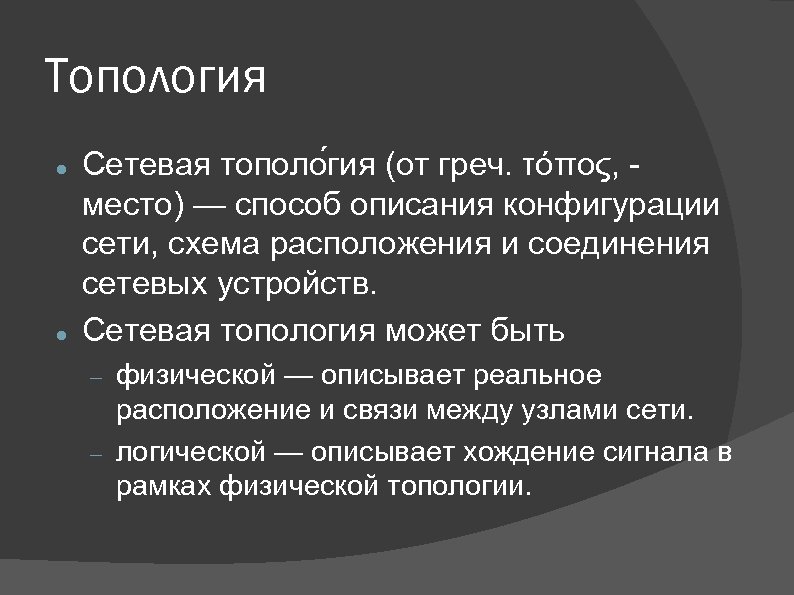

Топология Сетевая тополо гия (от греч. τόπος, - место) — способ описания конфигурации сети, Топология Сетевая тополо гия (от греч. τόπος, - место) — способ описания конфигурации сети, схема расположения и соединения сетевых устройств. Сетевая топология может быть физической — описывает реальное расположение и связи между узлами сети. логической — описывает хождение сигнала в рамках физической топологии.

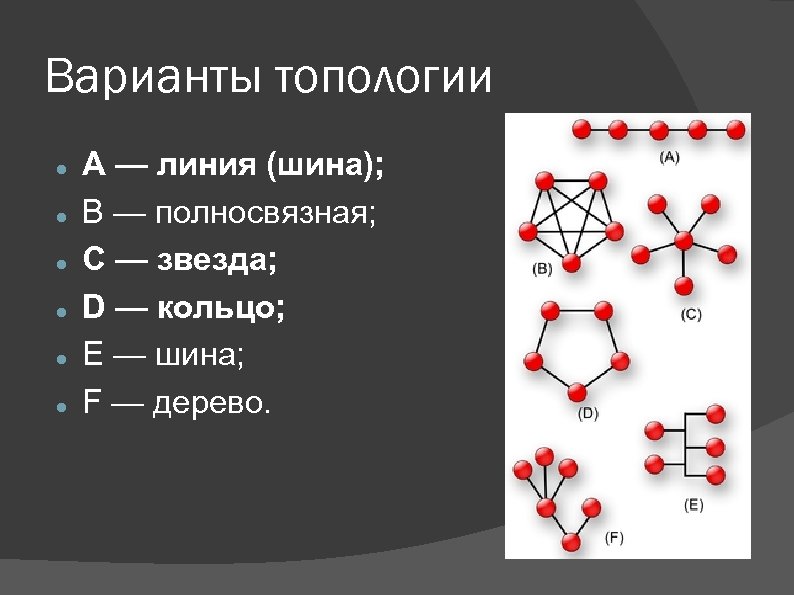

Варианты топологии A — линия (шина); B — полносвязная; C — звезда; D — Варианты топологии A — линия (шина); B — полносвязная; C — звезда; D — кольцо; E — шина; F — дерево.

Принципы маршрутизации Расположение активного сетевого оборудования и других узлов сети, а также линии связи, Принципы маршрутизации Расположение активного сетевого оборудования и других узлов сети, а также линии связи, соединяющие их определяют ФИЗИЧЕСКУЮ топологию сети Правила маршрутизации описывают ЛОГИЧЕСКУЮ топологию сети Назначение маршрутизаторов — выбор маршрута на основании IP-адреса и передача пакета по выбранному маршруту Таблицы маршрутизации (построение логической топологии)

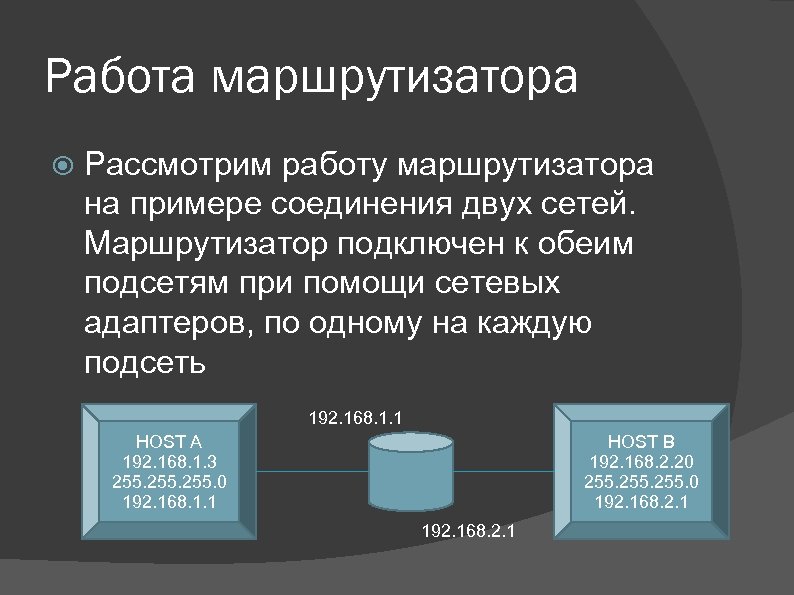

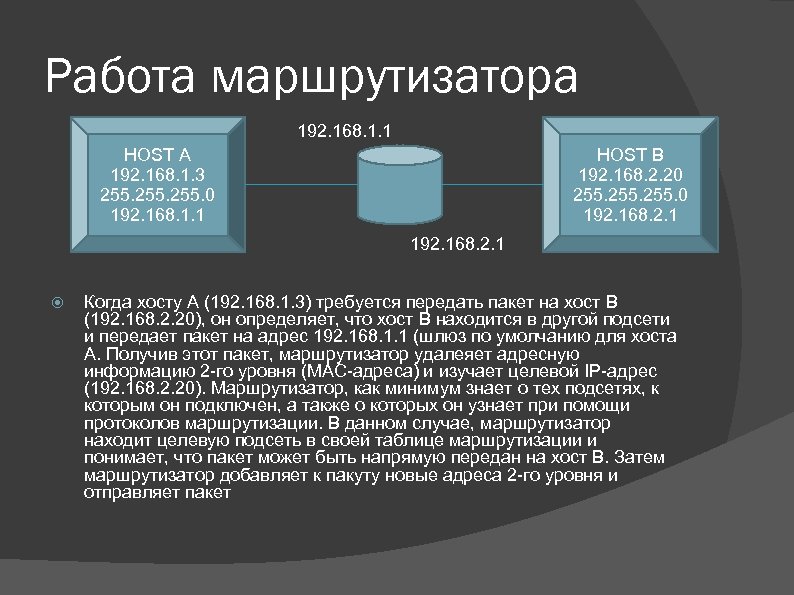

Работа маршрутизатора Рассмотрим работу маршрутизатора на примере соединения двух сетей. Маршрутизатор подключен к обеим Работа маршрутизатора Рассмотрим работу маршрутизатора на примере соединения двух сетей. Маршрутизатор подключен к обеим подсетям при помощи сетевых адаптеров, по одному на каждую подсеть 192. 168. 1. 1 HOST A 192. 168. 1. 3 255. 0 192. 168. 1. 1 HOST B 192. 168. 2. 20 255. 0 192. 168. 2. 1

Работа маршрутизатора 192. 168. 1. 1 HOST A 192. 168. 1. 3 255. 0 Работа маршрутизатора 192. 168. 1. 1 HOST A 192. 168. 1. 3 255. 0 192. 168. 1. 1 HOST B 192. 168. 2. 20 255. 0 192. 168. 2. 1 Когда хосту А (192. 168. 1. 3) требуется передать пакет на хост B (192. 168. 2. 20), он определяет, что хост В находится в другой подсети и передает пакет на адрес 192. 168. 1. 1 (шлюз по умолчанию для хоста А. Получив этот пакет, маршрутизатор удалеяет адресную информацию 2 -го уровня (MAC-адреса) и изучает целевой IP-адрес (192. 168. 2. 20). Маршрутизатор, как минимум знает о тех подсетях, к которым он подключен, а также о которых он узнает при помощи протоколов маршрутизации. В данном случае, маршрутизатор находит целевую подсеть в своей таблице маршрутизации и понимает, что пакет может быть напрямую передан на хост В. Затем маршрутизатор добавляет к пакуту новые адреса 2 -го уровня и отправляет пакет

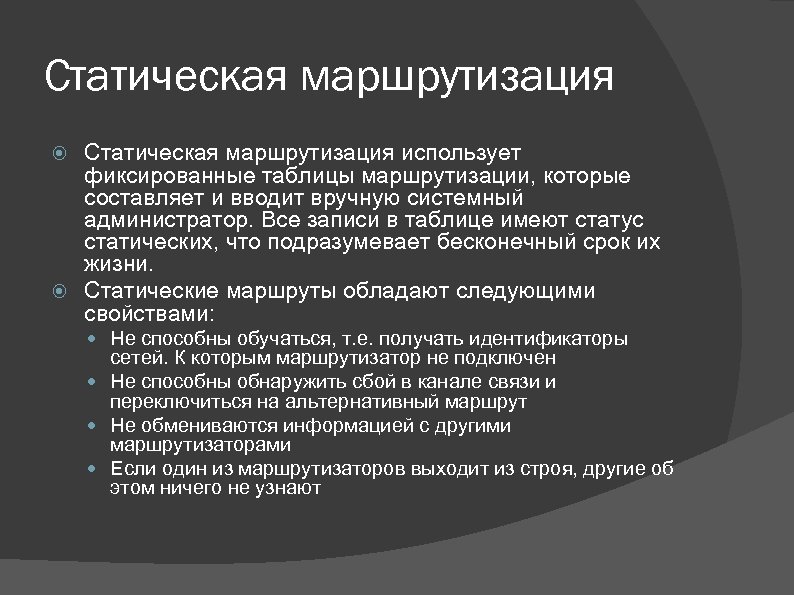

Статическая маршрутизация использует фиксированные таблицы маршрутизации, которые составляет и вводит вручную системный администратор. Все Статическая маршрутизация использует фиксированные таблицы маршрутизации, которые составляет и вводит вручную системный администратор. Все записи в таблице имеют статус статических, что подразумевает бесконечный срок их жизни. Статические маршруты обладают следующими свойствами: Не способны обучаться, т. е. получать идентификаторы сетей. К которым маршрутизатор не подключен Не способны обнаружить сбой в канале связи и переключиться на альтернативный маршрут Не обмениваются информацией с другими маршрутизаторами Если один из маршрутизаторов выходит из строя, другие об этом ничего не узнают

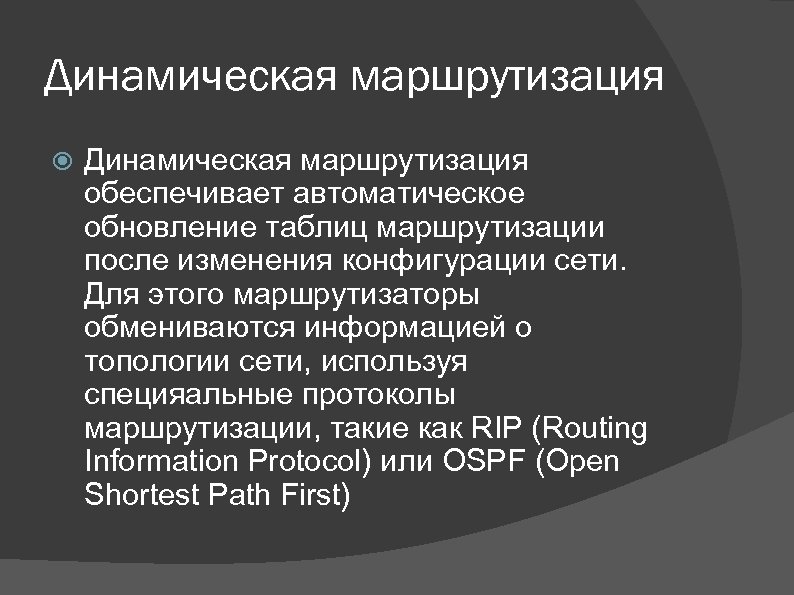

Динамическая маршрутизация обеспечивает автоматическое обновление таблиц маршрутизации после изменения конфигурации сети. Для этого маршрутизаторы Динамическая маршрутизация обеспечивает автоматическое обновление таблиц маршрутизации после изменения конфигурации сети. Для этого маршрутизаторы обмениваются информацией о топологии сети, используя специяальные протоколы маршрутизации, такие как RIP (Routing Information Protocol) или OSPF (Open Shortest Path First)

Динамическая маршрутизация Свойства динамическмх маршрутизаторов: Способны обучаться, т. е. заносить идентификаторы подсетей, не подключенных Динамическая маршрутизация Свойства динамическмх маршрутизаторов: Способны обучаться, т. е. заносить идентификаторы подсетей, не подключенных непосредственно к этому маршрутизатору в свою таблицу маршрутизации Способны обнаружить сбой в канале связи и переключиться на альтернативный маршрут Автоматически сообщают другим маршрутизаторам об изменении маршрута Периодически обмениваются информацией с другими маршрутизаторами При отказе маршрутизатора, соседие маршрутизаторы обнаруживают это и оповещают все остальные. Маршруты изменяются автоматически.

Преодоление ограничений IPадресации Понятно, что количество IP-адресов ограничено (всего 4 294 967 295 IPадресов Преодоление ограничений IPадресации Понятно, что количество IP-адресов ограничено (всего 4 294 967 295 IPадресов IPv 4) включая служебные. Для решения проблемы нехватки IPадресов была изобретена технология трансляции IP-адресов (NAT – Network Address Translation)

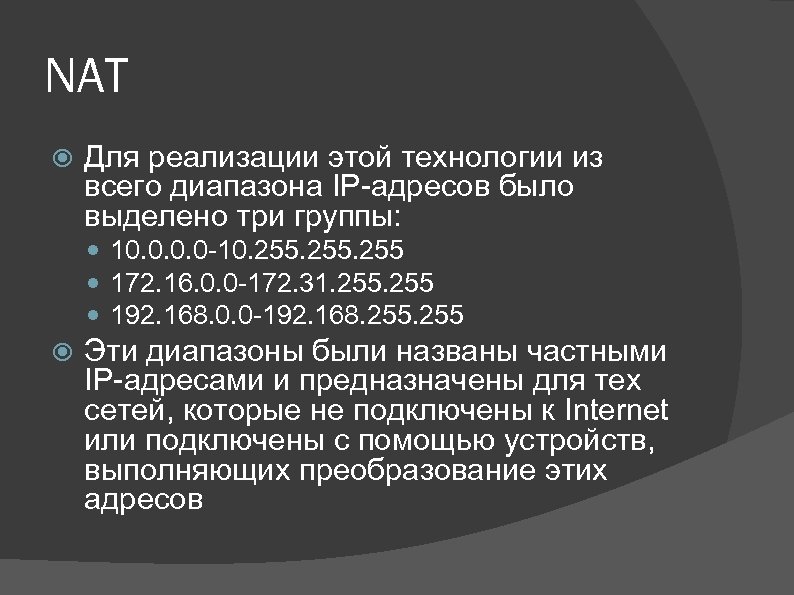

NAT Для реализации этой технологии из всего диапазона IP-адресов было выделено три группы: 10. NAT Для реализации этой технологии из всего диапазона IP-адресов было выделено три группы: 10. 0 -10. 255 172. 16. 0. 0 -172. 31. 255 192. 168. 0. 0 -192. 168. 255 Эти диапазоны были названы частными IP-адресами и предназначены для тех сетей, которые не подключены к Internet или подключены с помощью устройств, выполняющих преобразование этих адресов

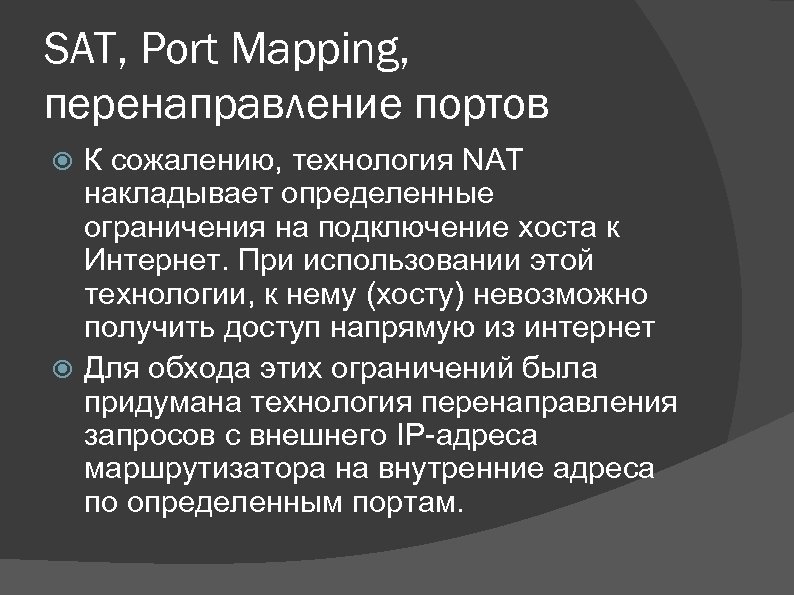

SAT, Port Mapping, перенаправление портов К сожалению, технология NAT накладывает определенные ограничения на подключение SAT, Port Mapping, перенаправление портов К сожалению, технология NAT накладывает определенные ограничения на подключение хоста к Интернет. При использовании этой технологии, к нему (хосту) невозможно получить доступ напрямую из интернет Для обхода этих ограничений была придумана технология перенаправления запросов с внешнего IP-адреса маршрутизатора на внутренние адреса по определенным портам.

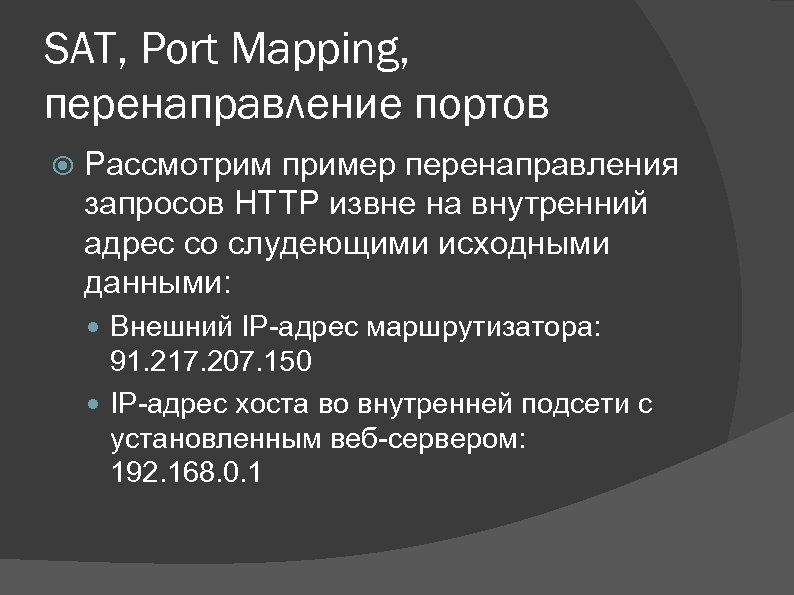

SAT, Port Mapping, перенаправление портов Рассмотрим пример перенаправления запросов HTTP извне на внутренний адрес SAT, Port Mapping, перенаправление портов Рассмотрим пример перенаправления запросов HTTP извне на внутренний адрес со слудеющими исходными данными: Внешний IP-адрес маршрутизатора: 91. 217. 207. 150 IP-адрес хоста во внутренней подсети с установленным веб-сервером: 192. 168. 0. 1

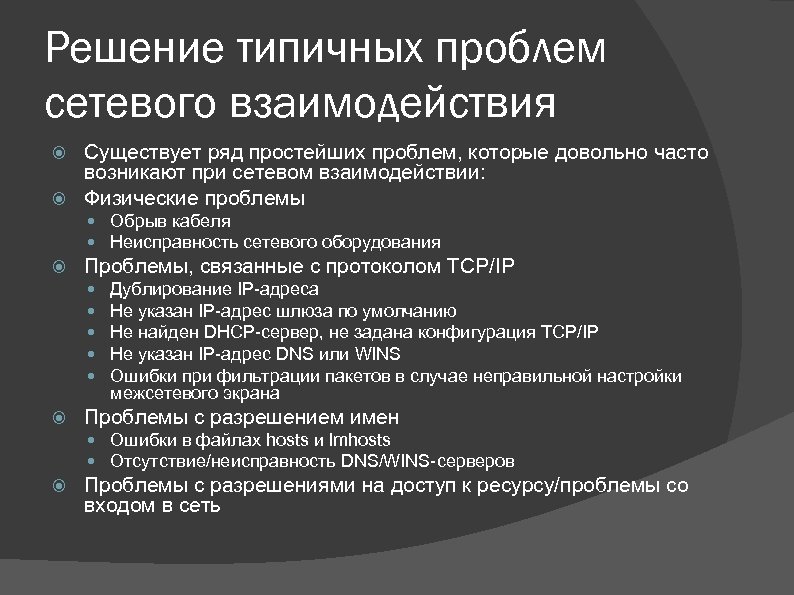

Решение типичных проблем сетевого взаимодействия Существует ряд простейших проблем, которые довольно часто возникают при Решение типичных проблем сетевого взаимодействия Существует ряд простейших проблем, которые довольно часто возникают при сетевом взаимодействии: Физические проблемы Обрыв кабеля Неисправность сетевого оборудования Проблемы, связанные с протоколом TCP/IP Дублирование IP-адреса Не указан IP-адрес шлюза по умолчанию Не найден DHCP-сервер, не задана конфигурация TCP/IP Не указан IP-адрес DNS или WINS Ошибки при фильтрации пакетов в случае неправильной настройки межсетевого экрана Проблемы с разрешением имен Ошибки в файлах hosts и lmhosts Отсутствие/неисправность DNS/WINS-серверов Проблемы с разрешениями на доступ к ресурсу/проблемы со входом в сеть

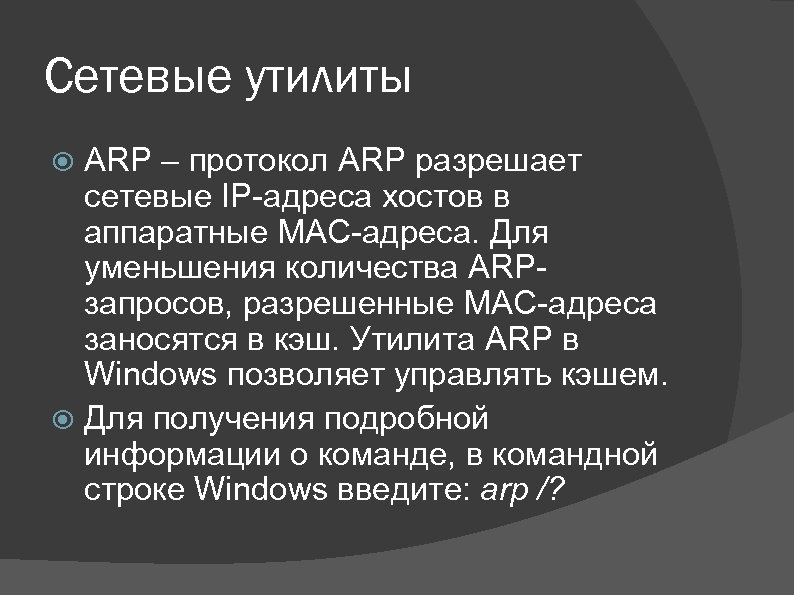

Сетевые утилиты ARP – протокол ARP разрешает сетевые IP-адреса хостов в аппаратные MAC-адреса. Для Сетевые утилиты ARP – протокол ARP разрешает сетевые IP-адреса хостов в аппаратные MAC-адреса. Для уменьшения количества ARPзапросов, разрешенные MAC-адреса заносятся в кэш. Утилита ARP в Windows позволяет управлять кэшем. Для получения подробной информации о команде, в командной строке Windows введите: arp /?

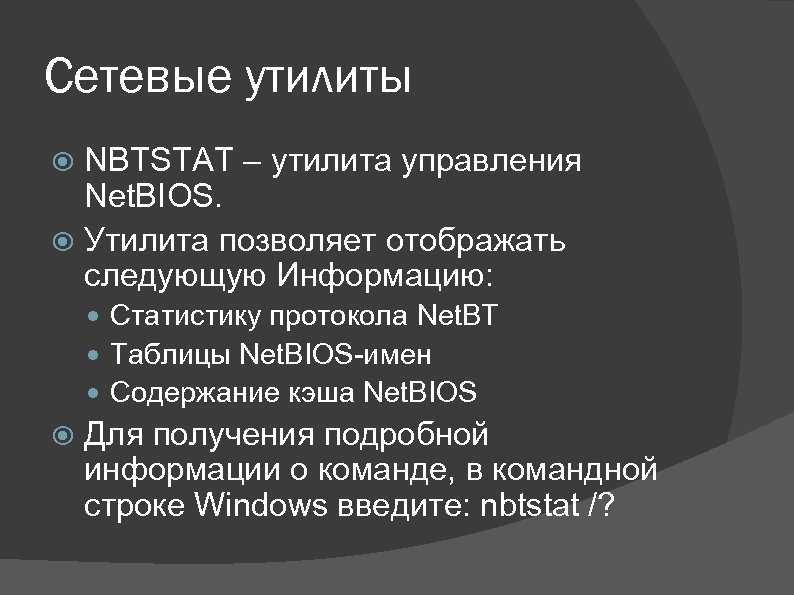

Сетевые утилиты NBTSTAT – утилита управления Net. BIOS. Утилита позволяет отображать следующую Информацию: Статистику Сетевые утилиты NBTSTAT – утилита управления Net. BIOS. Утилита позволяет отображать следующую Информацию: Статистику протокола Net. BT Таблицы Net. BIOS-имен Содержание кэша Net. BIOS Для получения подробной информации о команде, в командной строке Windows введите: nbtstat /?

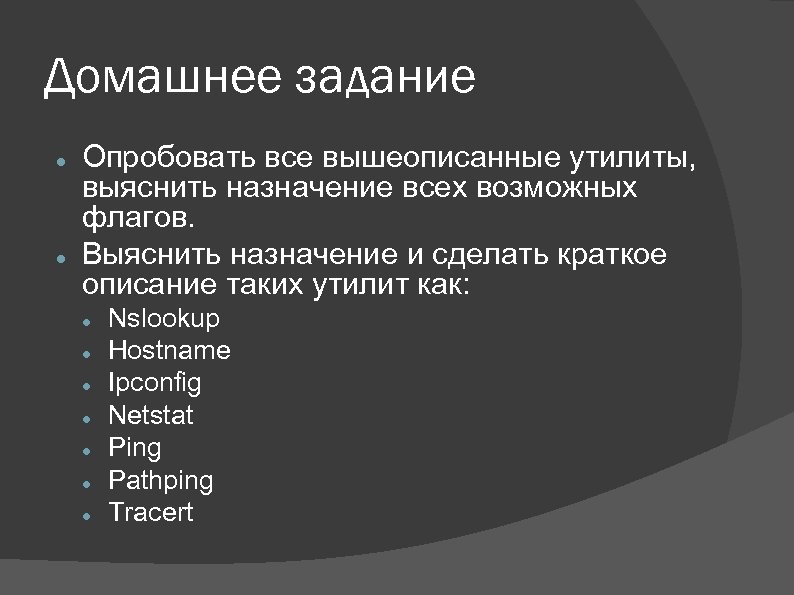

Домашнее задание Опробовать все вышеописанные утилиты, выяснить назначение всех возможных флагов. Выяснить назначение и Домашнее задание Опробовать все вышеописанные утилиты, выяснить назначение всех возможных флагов. Выяснить назначение и сделать краткое описание таких утилит как: Nslookup Hostname Ipconfig Netstat Ping Pathping Tracert

Домашнее задание Построить локальную сеть с использованием следующей конфигурации: Маршрутизатор подключенный во внешнюю сеть Домашнее задание Построить локальную сеть с использованием следующей конфигурации: Маршрутизатор подключенный во внешнюю сеть IP-камера или любое другое IP-устройство, подключенное во внутреннюю сеть Настроить удаленный доступ к IP-устройству из внешней сети. Написать краткую инструкцию по настройке оборудования для работы в такой конфигурации.
