Погрешности измерений и классы точности Точность измерения характеризуется возможными погрешностями. В зависимости от способа числового выражения погрешности различают погрешности абсолютную и относительную, а в отношении к показывающим измерительным приборам – приведённую. Абсолютная погрешность – это разность между измеренным и действительным значениями измеряемой величины:
Абсолютная погрешность – это разность между измеренным и действительным значениями измеряемой величины: где - измеренное значение; - действительное измеряемой величины. значение Абсолютную погрешность выражают в единицах измеряемой величины. Абсолютную погрешность, взятую с обратным знаком, называют поправкой.
Относительная погрешность – это отношение абсолютной погрешности к действительному значению измеряемой величины, выраженная в процентах: Оценивать точность показывающих приборов со стрелочным указателем по относительной погрешности неудобно, т. к. абсолютная погрешность у них имеет один и тот же порядок вдоль всей шкалы, а относительная погрешность с ростом измеряемой величины уменьшается.
Поэтому рекомендуется выбирать пределы измерения показывающего прибора со стрелочным указателем так, чтобы отсчитывать показания в пределах второй половины шкалы, ближе к её концу.
Приведённая погрешность измерительного прибора – это отношение абсолютной погрешности к номинальному значению: Номинальное значение для прибора с односторонней шкалой равно верхнему пределу измерения, для прибора с двусторонней шкалой (с нулём посередине) – арифметической сумме верхних пределов измерения.
Приведённая погрешность, зависящая лишь от самого прибора, называется основной погрешностью. Нормальные рабочие условия – это температура окружающей среды 20 0 С (или та, которая обозначена на шкале прибора), нормальное положение прибора (указанное условным знаком на его шкале), отсутствие в близи прибора ферромагнитных масс и внешних магнитных полей (кроме земного) и прочие нормальные условия (нормальные напряжение, частота тока, синусоидальная форма кривой тока и т. д. ).
Допускаемая основная погрешность электроизмерительного прибора определяет его класс точности. В соответствии с ГОСТ 9763 -61 приборы подразделяются на восемь классов точности: 0, 05; 0, 1; 0, 2; 0, 5; 1, 0; 1, 5; 2, 5; 4, 0. Отклонение внешних условий от нормальных вызывает дополнительные погрешности. Следует иметь в виду, что абсолютная погрешность у показывающих приборов со стрелочным указателем имеет один и то же порядок вдоль всей шкалы. При постоянной абсолютной погрешности с уменьшением измеряемой величины быстро растёт относительная погрешность.
Для поверки амперметра его включают последовательно с образцовым амперметром. Абсолютная погрешность поверяемого амперметра где - показания проверяемого амперметра, - показания образцового прибора.
Для поверки вольтметра его включают параллельно с образцовым вольтметром. Абсолютная погрешность поверяемого вольтметра где - показания поверяемого вольтметра; - показания образцового прибора.
Расширение пределов измерения Для измерения тока, большего предельного значения амперметра в цепях постоянного тока применяют шунты, а в цепях переменного тока – измерительные трансформаторы тока.
Шунт – это сопротивление, включаемое параллельно амперметру. Величину сопротивления шунта рассчитывают по формуле где - сопротивление амперметра; -коэффициент шунтирования, показывающий, во сколько раз увеличивается предел измерения амперметра с включением шунта; - измеряемый ток; - ток, проходящий через амперметр.
Для расширения пределов измерения вольтметра на постоянном токе применяются добавочные резисторы, на переменном токе – добавочные резисторы и измерительные трансформаторы напряжения.
Добавочное сопротивление включают последовательно с вольтметром, а его величину рассчитывают по формуле: где - сопротивление вольтметра; - число, показывающее, во сколько раз необходимо увеличить предел измерения вольтметра.

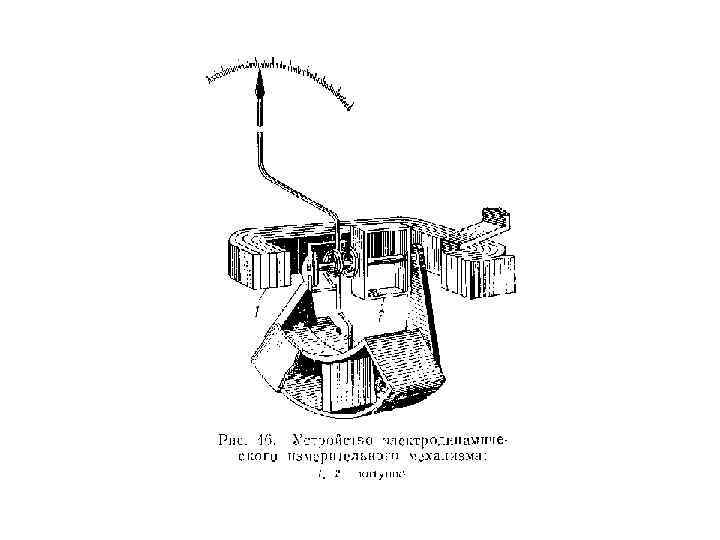

Устройство ЭМС
