План лекции 6 Качество обслуживания (Quality of Service,

План лекции 6 Качество обслуживания (Quality of Service, QoS) в сетях Модель OSI - эталонная модель взаимодействия открытых систем

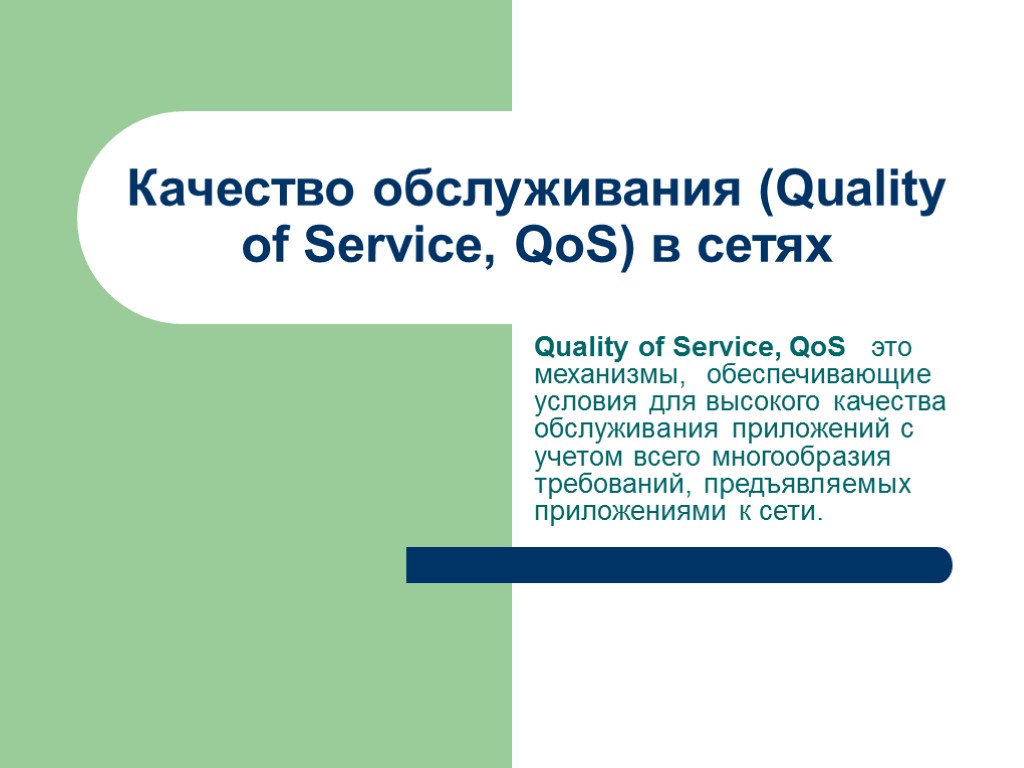

Качество обслуживания (Quality of Service, QoS) в сетях Quality of Service, QoS это механизмы, обеспечивающие условия для высокого качества обслуживания приложений с учетом всего многообразия требований, предъявляемых приложениями к сети.

Показатели качества обслуживания приложений 1. Средняя скорости передачи данных. Средняя скорость вычисляется путем деления общего объема переданных данных на время их передачи, причем выбирается достаточно длительный промежуток времени — час, день или неделя; 2.Максимальная скорость — это наибольшая скорость, зафиксированная в течение периода наблюдения. 3. Пропускная способность – максимально достижимая скорость передачи данных. 4. Коэффициент пульсации - отношение средней скорости передачи к максимальной(мгновенной). 5. Время реакции сети - определяется как интервал между возникновением запроса пользователя к какой либо сетевой службе и получением ответа на него.

Показатели качества обслуживания приложений (продолжение) 6. Задержка передачи определяется как задержка между моментом поступления данных на вход сетевого устройства и моментом появления их на выходе этого устройства. 7. Вариация задержки передачи, т. е. отклонение межпакетных интервалов в прибывающем трафике по сравнению с отправленным. 8. Надежность передачи. Определяется процентом потерянных пакетов и искаженных пакетов.

Время реакции сети . Зависит от типа службы, сервера, загруженности элементов сети (маршрутизаторов, коммутаторов сегментов сети. Оно складывается: из времени подготовки запроса на компьютере; времени передачи запроса между клиентом и сервером; времени обработки запроса на сервере; времени передачи ответа от сервера к клиенту; времени обработки получаемых ответов на клиентском компьютере.

Учет характеристик для различных приложений

Характеристика чувствительности приложений к задержкам пакетов. По этой характеристики все приложения делят на: Асинхронные приложения: практически нет ограничений на время задержки. Пример - электронная почта. Синхронные приложения: чувствительны к задержкам, но допускают их. Пример - передача голоса, когда при превышении порога задержек в 100 - 150 мс качество воспроизводимого голоса резко ухудшается.

Характеристика чувствительности приложений к потерям пакетов. По этой характеристики все приложения делят на: 1.Чувствительные к потерям приложения. Практически все приложения, передающие алфавитно-цифровые данные (к которым относятся текстовые документы, коды программ, числовые массивы и т. п.); 2.Устойчивые к потерям приложения. Приложения, работающие с мультимедийным трафиком (аудио- и видеоприложения). Однако устойчивость к потерям имеет свои пределы, поэтому процент потерянных пакетов не может превышать некоторый уровень, например 1 %.

Модель OSI - эталонная модель взаимодействия открытых систем В 1984г Международная организация по стандартизации (International Standards Organization, ISO) предложила свою эталонную модель OSI (open systems interconnection — взаимодействие открытых систем).

Что значит открытыми системами? Системы, обеспечивающие возможность взаимодействия по опубликованным стандартам называются открытыми. Отсюда цель модели - сделать возможным открытое сетевое соединение компьютеров.

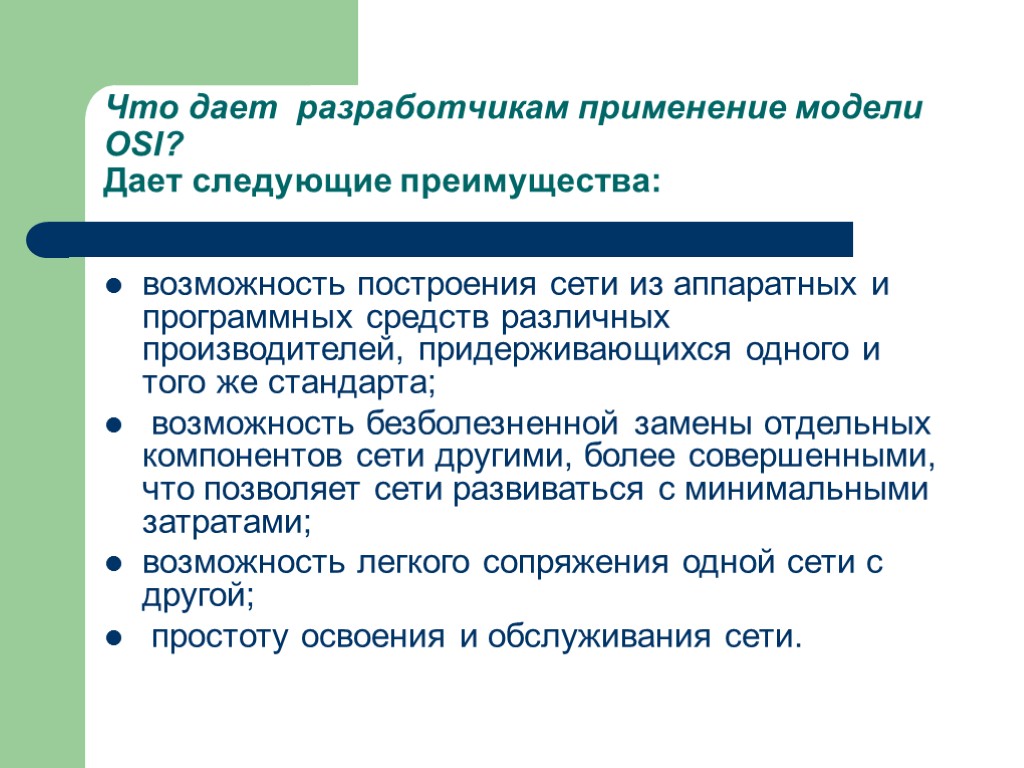

Что дает разработчикам применение модели OSI? Дает следующие преимущества: возможность построения сети из аппаратных и программных средств различных производителей, придерживающихся одного и того же стандарта; возможность безболезненной замены отдельных компонентов сети другими, более совершенными, что позволяет сети развиваться с минимальными затратами; возможность легкого сопряжения одной сети с другой; простоту освоения и обслуживания сети.

Общая схема работы модели OSI

Процесс общения между двумя должностными лицами, находящимися в разных местах.

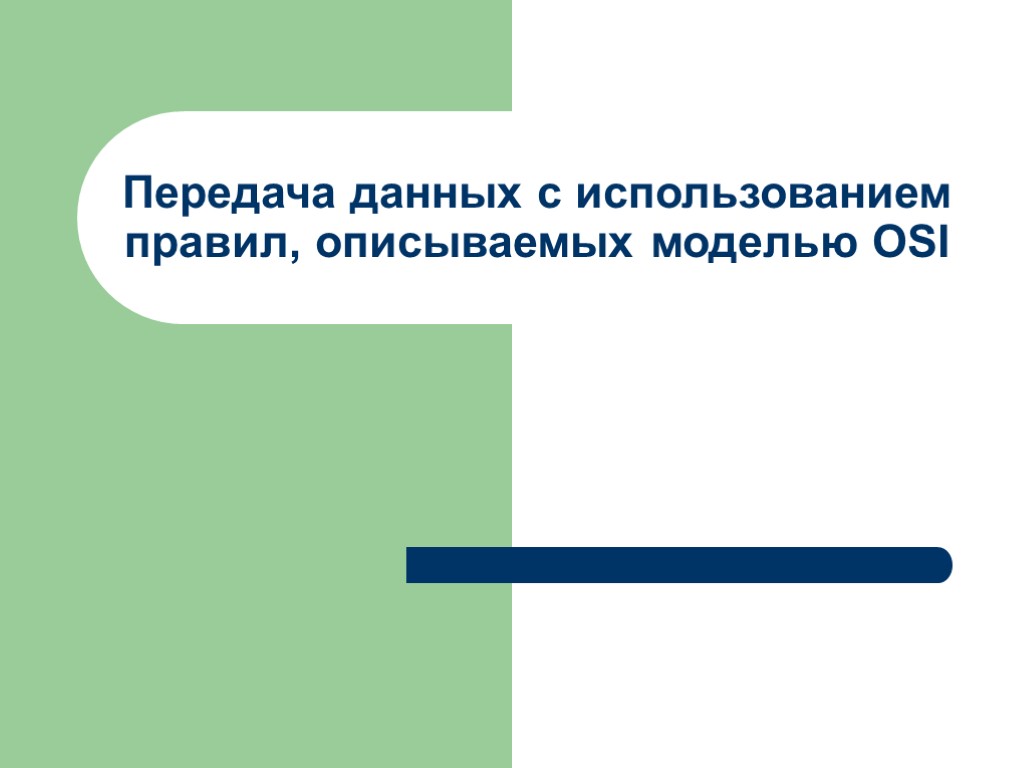

Передача данных с использованием правил, описываемых моделью OSI

Понятие протокола для сети Для сетей протоколы определяют правила взаимодействия одноименных уровней в разных узлах.

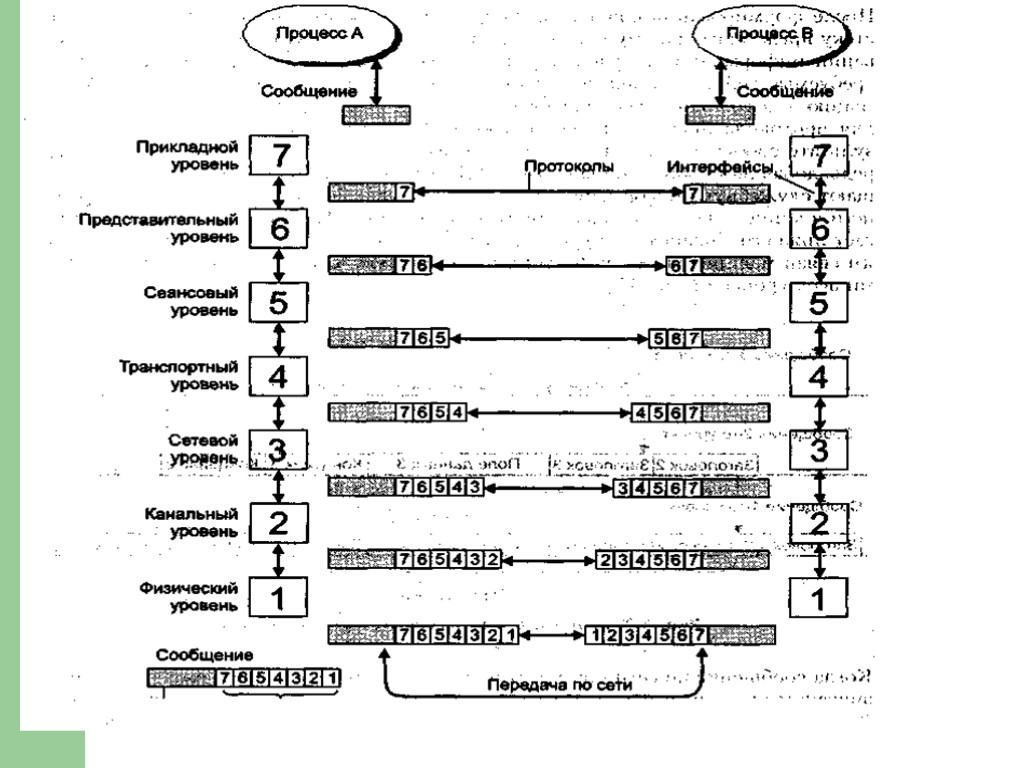

Понятие инкапсуляция Процесс добавления заголовков к данным при перемещении их вниз по уровням модели ОСИ называется инкапсуляцией.

Понятие блока данных (Protocol Data Unit, PDU) Протокольный блок данных - единица обмена данными, с которыми имеют дело протоколы разных уровней. Для обозначения блоков данных определенных уровней используются специальные названия: сообщение, кадр (frame), пакет (packet), дейтаграмма (datagram), сегмент (segment).
