ОБЪЁМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ ЖИЛЫХ ДОМОВ Тема 10 10.1. МАЛОЭТАЖНЫЕ
ОБЪЁМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ ЖИЛЫХ ДОМОВ Тема 10
10.1. МАЛОЭТАЖНЫЕ ДОМА 10.3.1. Малоэтажные жилые дома Усадебной застройки Одноквартирные Плотно-низкой застройки Блокированные Мансард-ного типа Коттедж-ного типа Блокированные Секционные
10.1. МАЛОЭТАЖНЫЕ ДОМА
Типы индивидуальных домов Мансардный – дом, имеющий жилое помещение в пространстве чердака. Площадь мансардного помещения получается меньше площади нижнего этажа Коттедж – дом с полной застройкой второго этажа. Площади первого и второго этажей равны Особняки обладают значительной площадью > 250 м² Дом с неполной застройкой второго этажа Мансардный дом Коттедж Особняк 10.1. МАЛОЭТАЖНЫЕ ДОМА
Общественная зона Зонирование помещений одноквартирных жилых домов Хозяйственная зона цокольный этаж Общественная первый этаж Личная второй этаж Функциональное зонирование жилой ячейки сельского жилого дома Хозяйственная зона Личная зона 10.1. МАЛОЭТАЖНЫЕ ДОМА
10.2. МНОГОЭТАЖНЫЕ ДОМА 10.2.1. Типы планировочных схем многоэтажных жилых домов Секционные дома Многосекционные Дома с горизонтальными коммуникациями Односекционные (башенные) Коридорные Галерейные Многоэтажные многоквартирные дома формируют основную городскую застройку
10.2. МНОГОЭТАЖНЫЕ ДОМА
10.2.2 Секционные жилые дома состоят из одной или нескольких жилых секций. Секция – это группа квартир, выходящих на одну лестничную клетку. 10.2. МНОГОЭТАЖНЫЕ ДОМА

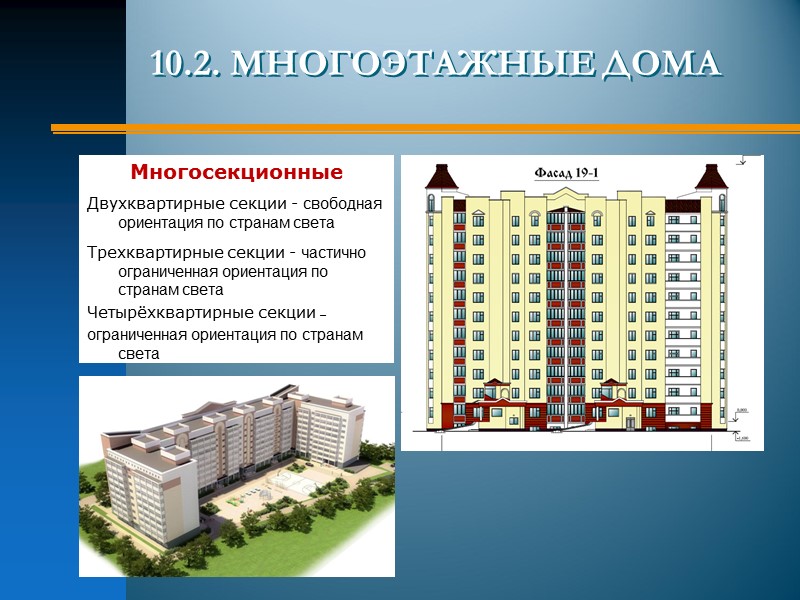

Многосекционные Двухквартирные секции - свободная ориентация по странам света Трехквартирные секции - частично ограниченная ориентация по странам света Четырёхквартирные секции – ограниченная ориентация по странам света 10.2. МНОГОЭТАЖНЫЕ ДОМА
Односекционные Дома повышенной этажности (башенные) Оптимальные условия инсоляции и проветривания Свободная ориентация по странам света Играют роль акцента в застройке 10.2. МНОГОЭТАЖНЫЕ ДОМА
Типы секций по размещению в здании Рядовые Угловые Поворотные Торцевые 10.2. МНОГОЭТАЖНЫЕ ДОМА
Дома с горизонтальными коммуникациями применяются для малосемейных и одиночек. Коридорные С выходом из квартир в общий коридор, ведущий к лестничным клеткам Галерейные Южные районы С выходом из квартир в открытую галерею 10.2.3 Дома с горизонтальными коммуникациями 10.2. МНОГОЭТАЖНЫЕ ДОМА
Основные лестницы в каменных зданиях ограждаются огнестойкими стенами, образующими отдельное помещение – лестничную клетку Лестнично-лифтовые узлы многоэтажных домов
Лестнично-лифтовые узлы многоэтажных домов
Лестнично-лифтовые узлы многоэтажных домов

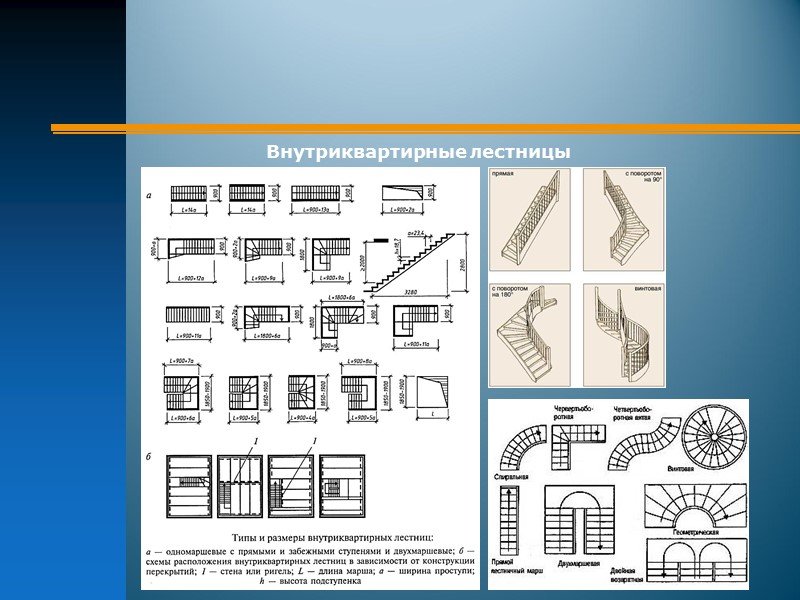

Внутриквартирные лестницы
Одноквартирные Блокированные Мансардного типа Коттеджного типа Малоэтажные жилые дома усадебной застройки Допускается устройство потолков со скосами. Площадь мансардного этажа меньше площади первого. Площади этажей совпадают. Организация плотного уличного фронта при разнообразном решении блокировки, изменения этажности блоков. 10.3. АРХИТЕКТУРНАЯ КОМПОЗИЦИЯ ЖИЛЫХ ЗДАНИЙ

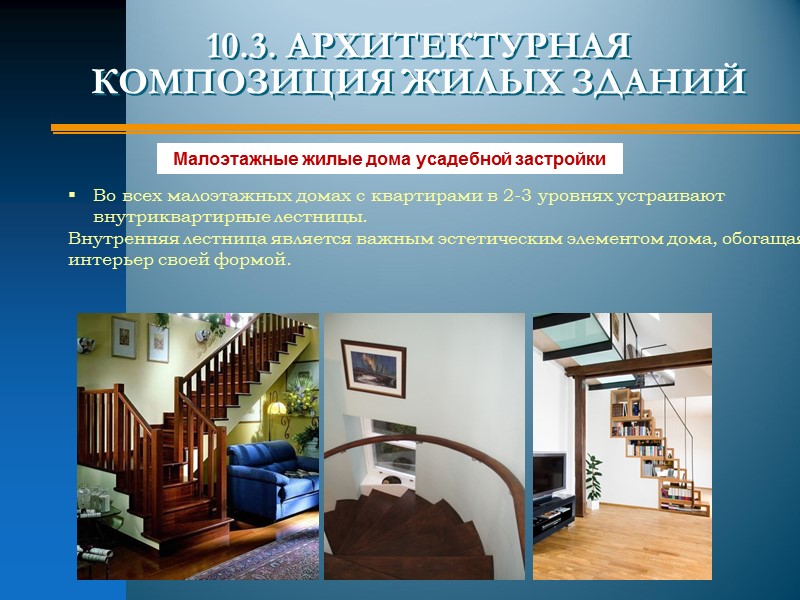

Во всех малоэтажных домах с квартирами в 2-3 уровнях устраивают внутриквартирные лестницы. Внутренняя лестница является важным эстетическим элементом дома, обогащая интерьер своей формой. Малоэтажные жилые дома усадебной застройки 10.3. АРХИТЕКТУРНАЯ КОМПОЗИЦИЯ ЖИЛЫХ ЗДАНИЙ

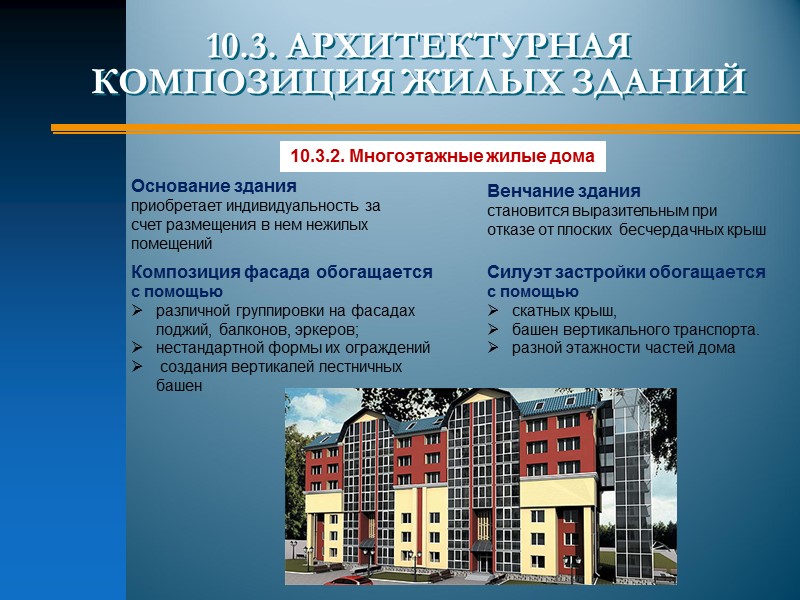

10.3.2. Многоэтажные жилые дома Основание здания приобретает индивидуальность за счет размещения в нем нежилых помещений Венчание здания становится выразительным при отказе от плоских бесчердачных крыш Силуэт застройки обогащается с помощью скатных крыш, башен вертикального транспорта. разной этажности частей дома Композиция фасада обогащается с помощью различной группировки на фасадах лоджий, балконов, эркеров; нестандартной формы их ограждений создания вертикалей лестничных башен 10.3. АРХИТЕКТУРНАЯ КОМПОЗИЦИЯ ЖИЛЫХ ЗДАНИЙ
10.3. АРХИТЕКТУРНАЯ КОМПОЗИЦИЯ ЖИЛЫХ ЗДАНИЙ
