ОБЪЁМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ МНОГОЭТАЖНЫХ ЖИЛЫХ ДОМОВ Тема 10 МНОГОЭТАЖНЫЕ
ОБЪЁМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ МНОГОЭТАЖНЫХ ЖИЛЫХ ДОМОВ Тема 10

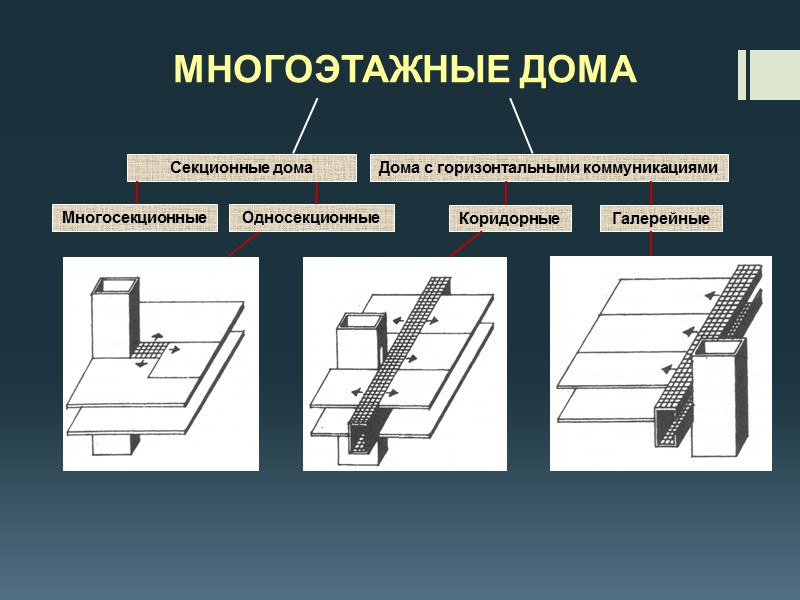

МНОГОЭТАЖНЫЕ ДОМА Секционные дома Многосекционные Дома с горизонтальными коммуникациями Односекционные Коридорные Галерейные
Состоят из одной или нескольких жилых секций. Секция – это группа квартир, выходящих на одну лестничную клетку. Секционные дома
Секционные дома Двухквартирные - свободная ориентация по странам света Трехквартирные - частично ограниченная ориентация по странам света Четырёхквартирные – ограниченная ориентация по странам света Многосекционные Секции
Типы секций по размещению в здании Рядовые Угловые Поворотные Торцевые Секционные дома Многосекционные
Односекционные Дома повышенной этажности (башенные) Оптимальные условия инсоляции и проветривания Свободная ориентация по странам света Играют роль акцента в застройке Секционные дома
Применяются для малосемейных и одиночек. Дома с горизонтальными коммуникациями Коридорные Выход из квартир в общий коридор, ведущий к лестничным клеткам Галерейные Южные районы Выход из квартир в открытую галерею
Основные лестницы Лестничная клетка Помещение для размещения лестницы, образованное огнестойкими стенами. План лестничной клетки Чердачное перекрытие Вариант плана Вариант входа Стремянка Выход на чердак покрытие покрытие Чердачное перекрытие Размещаются в лестничных клетках Лестнично-лифтовые узлы многоэтажных домов
Уклон i = h/l ≤ 1:2 – (1:1,75) h = 15, l = 30 (мм); Ширина марша a= 1,05-2,4 м. b ≥ 100 мм. Ширина площадок c ≥ 1,2 м. c ≥ a Параметры основных лестниц Лестнично-лифтовые узлы многоэтажных домов Геометрическое построение лестницы 1 – подступенок, 2 – проступь, 3 – междуэтажная площадка, 4 – этажная площадка Ступени
Лестнично-лифтовые узлы многоэтажных домов
Лестнично-лифтовые узлы многоэтажных домов Разрез План
Лестнично-лифтовые узлы многоэтажных домов
Лестнично-лифтовые узлы многоэтажных домов Планы первых этажей лестничной клетки Для безлифтового дома
Лестнично-лифтовые узлы многоэтажных домов Верхний этаж лестничной клетки План Разрезы
Лестнично-лифтовые узлы многоэтажных домов Выход из подполья Опирание вентиляционного блока 14 – вентблок, 15 – подставка
из монолитных маршей и площадок Сборные Монолитные из сборных маршей и площадок из маршей двумя полуплощадками ЛЕСТНИЦЫ ИЗ КРУПНЫХ ЭЛЕМЕНТОВ
Сборные ЛЕСТНИЦЫ ИЗ КРУПНЫХ ЭЛЕМЕНТОВ а — мелкоэлементная на косоурах; б — крупноэлементная из площадок и маршей; в — то же, с маршами, совмещенными с полу- площадками; г — то же, с маршами в объемном блоке лестничной клетки; 1 — ступени; 2 — косоуры; 3 — балки; 4 — плиты; 5 — марши; 6 — площадки; 7 — марш с полуплощадкой; 8 — дополнительная плита полуплощадки; 9 — ригель
Плиты лестничных площадок - ребристые. Плита площадки опирается на продольные стены лестничной клетки. Марши опираются на выступы ребер площадок. Сборные Лестница из маршей и площадок ЛЕСТНИЦЫ ИЗ КРУПНЫХ ЭЛЕМЕНТОВ
Имеет ступени складчатого очертания, что снижает массу конструкции Элементы лестницы имеют продольные несущие ребра, концы которых заделывают в торцовые стены лестничной клетки Лестница из маршей с двумя полуплощадками Недостаток: гулкость при ходьбе Преимущества: монтажная единица укрупнена и количество их вдвое меньше; появляется возможность сплошного остекления лестницы с продольной стороны ЛЕСТНИЦЫ ИЗ КРУПНЫХ ЭЛЕМЕНТОВ
Применяются при нестандартных габаритах и сложной форме, чаще в общественных зданиях Монолитные ЛЕСТНИЦЫ ИЗ КРУПНЫХ ЭЛЕМЕНТОВ
Основание здания приобретает индивидуальность за счет размещения в нем нежилых помещений Архитектурная композиция многоэтажных жилых домов
Венчание здания становится выразительным при отказе от плоских бесчердачных крыш Архитектурная композиция многоэтажных жилых домов
Композиция фасада обогащается с помощью различной группировки на фасадах лоджий, балконов, эркеров; нестандартной формы их ограждений создания вертикалей лестничных башен Архитектурная композиция многоэтажных жилых домов
Силуэт застройки обогащается с помощью скатных крыш, башен вертикального транспорта. разной этажности частей дома Архитектурная композиция многоэтажных жилых домов
10.3. АРХИТЕКТУРНАЯ КОМПОЗИЦИЯ ЖИЛЫХ ЗДАНИЙ
10.3. АРХИТЕКТУРНАЯ КОМПОЗИЦИЯ ЖИЛЫХ ЗДАНИЙ
