О мерах по развитию малой энергетики в целях повышения энергетической и экологической безопасности Белгородской О мерах по развитию малой энергетики в целях повышения энергетической и экологической безопасности Белгородской области. Филатов Виктор Иванович Генеральный директор ОАО «Белгородский институт альтернативной энергетики» , первый заместитель председателя Совета по развитию малой энергетики L/O/G/O

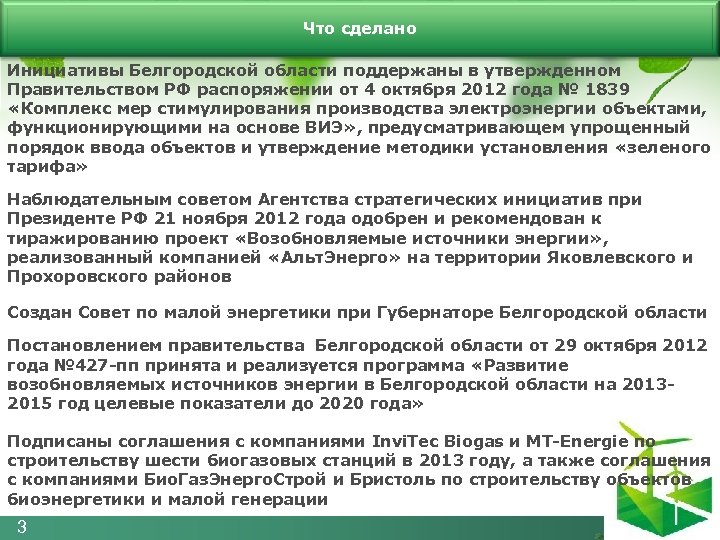

Что сделано Инициативы Белгородской области поддержаны в утвержденном Правительством РФ распоряжении от 4 октября Что сделано Инициативы Белгородской области поддержаны в утвержденном Правительством РФ распоряжении от 4 октября 2012 года № 1839 «Комплекс мер стимулирования производства электроэнергии объектами, функционирующими на основе ВИЭ» , предусматривающем упрощенный порядок ввода объектов и утверждение методики установления «зеленого тарифа» Наблюдательным советом Агентства стратегических инициатив при Президенте РФ 21 ноября 2012 года одобрен и рекомендован к тиражированию проект «Возобновляемые источники энергии» , реализованный компанией «Альт. Энерго» на территории Яковлевского и Прохоровского районов Создан Совет по малой энергетики при Губернаторе Белгородской области Постановлением правительства Белгородской области от 29 октября 2012 года № 427 -пп принята и реализуется программа «Развитие возобновляемых источников энергии в Белгородской области на 20132015 год целевые показатели до 2020 года» Подписаны соглашения с компаниями Invi. Tec Biogas и MT-Energie по строительству шести биогазовых станций в 2013 году, а также соглашения с компаниями Био. Газ. Энерго. Строй и Бристоль по строительству объектов биоэнергетики и малой генерации 3

Баланс электроэнергии и мощности по Белгородской области (факт 2011 года). ФСК Смежные субъекты (перетоки) Баланс электроэнергии и мощности по Белгородской области (факт 2011 года). ФСК Смежные субъекты (перетоки) Воронежэнерго – 113 млн. к. Вт*ч Курскэнерго – 384 млн. к. Вт*ч Объем передачи 10 587 млн. к. Вч*ч Заявленная мощность 1567 м. Вт Объем потерь 328 млн. к. Вт*ч 4, 3% Розничная генерация (в работе – 3 установки, всего 11 установок) менее 0, 1% Выработка 8 млн. к. Вт*ч Установленная мощность 38, 5 МВт 76, 1% ОАО «Белгородэнергосбыт» 8 738 млн. к. Вт*ч 1 121, 6 МВт Всего 682 791 потребителей, в т. ч. 666 950 физических и 15 841 юридических лиц 4 90, 3% Договор аренды «ПМ» (ОЭМК, СГОК) Объем передачи 4 517 млн. к. Вт*ч; мощность 548 МВт Филиал ОАО «МРСК Центра – Белгородэнерго» Оптовая генерация (Квадра - 3 станции, ГТ ТЭЦ Энерго, РГК) Выработка 633 млн. к. Вт*ч Установленная мощность 244 МВт Фактическая мощность 133 МВт 5, 4% ВИЭ 0, 2% Объем передачи 11 726 млн. к. Вт*ч Мощность по договорам 1 348 МВт Фактическая мощность 1 578 МВт Пиковая максимальная мощность 2 131 МВт (2 биогазовые станции – 2, 4 МВт и 0, 5 МВт; станция солнечных батарей 0, 1 МВт, ветрогенераторы 0, 1 МВт) Выработка (прогнозно приведенная к году): 23, 5 млн. к. Вт*ч В т. ч объем потерь при передачи электроэнергии - 897 млн. к. Вт*ч (7, 6%) 8, 8% НЭСК БЭСК: 251 млн. к. Вт*ч, 36, 3 МВт ПСК: 733 млн. к. Вт*ч, 73 МВт Монокристалл: 37 млн. к. Вт*ч, 4 МВт Энергомаш (Чехов): 5 млн. к. Вт*ч, 1, 3 МВт Всего 14 потребителей: 1 026 млн. к. Вт*ч, 114, 6 МВт 7, 5% «Прямые» потребители ОРЭ ЛГОК: 802 млн. к. Вт*ч, 98 МВт БЗЭМ: 72 млн. к. Вт*ч, 14, 5 МВт Всего: 874 млн. к. Вт*ч, 112, 5 МВт

Баланс электроэнергии по распределительным сетям районов Белгородской области (факт 2011 года). Отпуск в сеть Баланс электроэнергии по распределительным сетям районов Белгородской области (факт 2011 года). Отпуск в сеть Объем потребленной электроэнергии Потери абсолютные Потери относительные тыс. к. Втч % Итого 4 148 556 3 514 299 634 255 16, 8 Г. Белгород Г. Ст. Оскол и Старооскольский р-он Белгородский 1 016 002 904 822 111 180 10, 94 706 810 603 802 103 007 14, 57 329 622 272 145 57 476 17, 44 Губкинский 253 405 203 530 49 875 19, 68 Шебекинский 271 502 220 853 50 649 18, 66 Валуйский 212 347 169 494 42 853 20, 18 Алексеевский 141 745 120 626 21 119 14, 9 Яковлевский 156 919 129 723 27 196 17, 33 Новооскольский 212 348 182 481 29 867 14, 07 Корочанский 146 579 117 773 28 806 19, 65 Красногвардейский 95 431 82 623 12 809 13, 42 Прохоровский 91 245 76 946 14 299 15, 67 Ракитянский 116 510 104 336 12 174 10, 45 Волоконовский 98 520 84 601 13 919 14, 13 Чернянский 72 346 56 996 15 350 21, 22 Грайворонский 62 022 50 421 11 601 18, 7 Ивнянский 65 717 53 069 12 648 19, 25 Ровеньской 54 852 44 191 10 660 19, 43 Вейделевский 44 634 35 867 8 767 19, 64 Борисовский 76 623 63 746 12 877 16, 81 Краснояружский 43 510 39 002 4 508 10, 36 Красненский 25 654 21 923 3 731 14, 54 Район 5

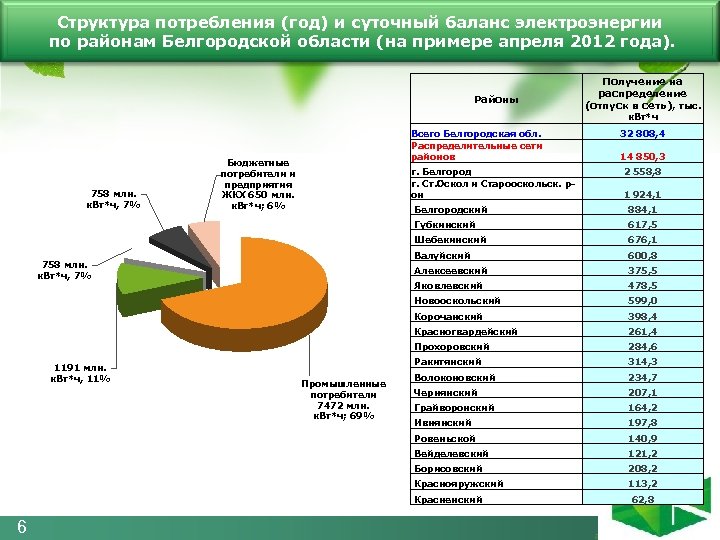

Структура потребления (год) и суточный баланс электроэнергии по районам Белгородской области (на примере апреля Структура потребления (год) и суточный баланс электроэнергии по районам Белгородской области (на примере апреля 2012 года). Районы Получение на распределение (отпуск в сеть), тыс. к. Вт*ч 758 млн. к. Вт*ч, 7% Бюджетные потребители и предприятия ЖКХ 650 млн. к. Вт*ч; 6% Всего Белгородская обл. Распределительные сети районов г. Белгород г. Ст. Оскол и Старооскольск. рон 32 808, 4 14 850, 3 2 558, 8 1 924, 1 676, 1 Валуйский 600, 8 Алексеевский 375, 5 Яковлевский 478, 5 Новооскольский 599, 0 Корочанский 398, 4 Красногвардейский 261, 4 Прохоровский 284, 6 Ракитянский 314, 3 Волоконовский 234, 7 Чернянский 207, 1 Грайворонский 164, 2 Ивнянский 197, 8 Ровеньской 140, 9 Вейделевский 121, 2 Борисовский 208, 2 Краснояружский Промышленные потребители 7472 млн. к. Вт*ч; 69% 617, 5 Шебекинский 1191 млн. к. Вт*ч, 11% 884, 1 Губкинский 758 млн. к. Вт*ч, 7% Белгородский 113, 2 Красненский 6 62, 8

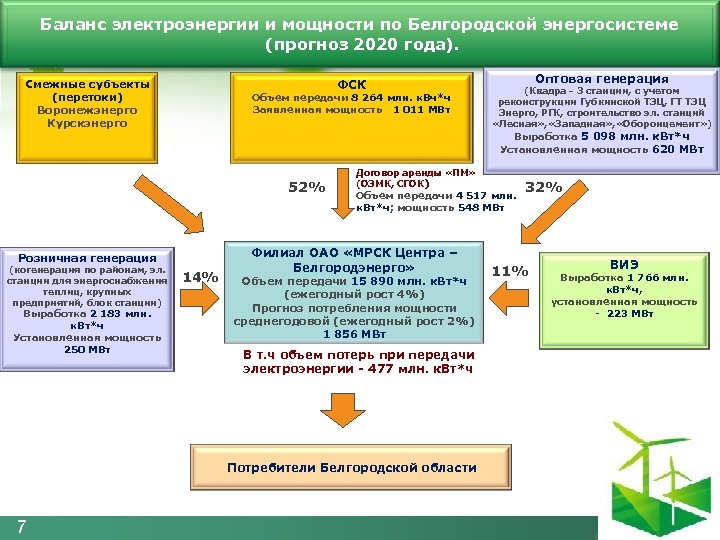

Баланс электроэнергии и мощности по Белгородской энергосистеме (прогноз 2020 года). ФСК Смежные субъекты (перетоки) Баланс электроэнергии и мощности по Белгородской энергосистеме (прогноз 2020 года). ФСК Смежные субъекты (перетоки) Воронежэнерго Курскэнерго Объем передачи 8 264 млн. к. Вч*ч Заявленная мощность 1 011 МВт Выработка 5 098 млн. к. Вт*ч Установленная мощность 620 МВт 52% Розничная генерация (когенерация по районам, эл. станции для энергоснабжения теплиц, крупных предприятий, блок станции) Выработка 2 183 млн. к. Вт*ч Установленная мощность 250 МВт 14% Договор аренды «ПМ» (ОЭМК, СГОК) Объем передачи 4 517 млн. к. Вт*ч; мощность 548 МВт Филиал ОАО «МРСК Центра – Белгородэнерго» Объем передачи 15 890 млн. к. Вт*ч (ежегодный рост 4%) Прогноз потребления мощности среднегодовой (ежегодный рост 2%) 1 856 МВт В т. ч объем потерь при передачи электроэнергии - 477 млн. к. Вт*ч Потребители Белгородской области 7 Оптовая генерация (Квадра - 3 станции, с учетом реконструкции Губкинской ТЭЦ, ГТ ТЭЦ Энерго, РГК, строительство эл. станций «Лесная» , «Западная» , «Оборонцемент» ) 32% 11% ВИЭ Выработка 1 766 млн. к. Вт*ч, установленная мощность - 223 МВт

Реализация концепции развития малой энергетики на территории Белгородской области Возобновляемые источники энергии Постановлением правительства Реализация концепции развития малой энергетики на территории Белгородской области Возобновляемые источники энергии Постановлением правительства Белгородской области от 29 октября 2012 года № 427 -пп принята и реализуется программа «Развитие возобновляемых источников энергии в Белгородской области на 2013 -2015 год целевые показатели до 2020 года» Распределенная генерация тепловой энергии Рабочей группой разрабатывается долгосрочная целевая программа «Развитие малой распределенной генерации на 2013 -2015 год и целевые показатели до 2020 года» . Генерирующие объекты до 50 МВт 8 Строятся в рамках отдельных разрозненных инвестиционных проектов коммерческих предприятий.

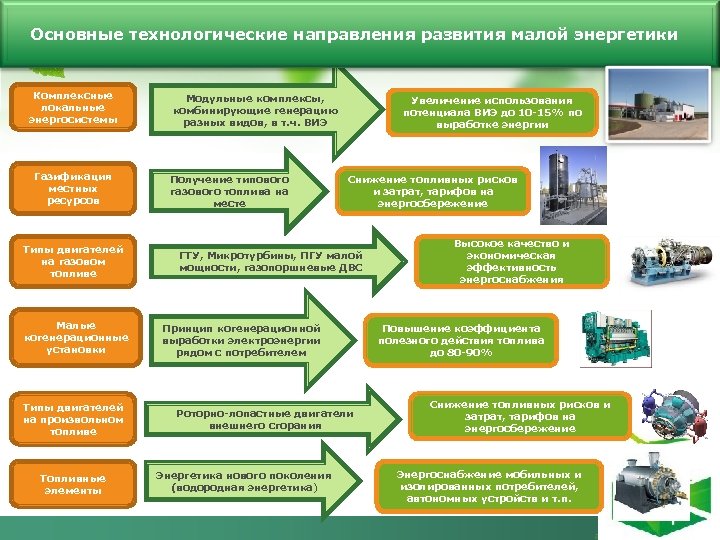

Основные технологические направления развития малой энергетики Комплексные локальные энергосистемы Газификация местных ресурсов Типы двигателей Основные технологические направления развития малой энергетики Комплексные локальные энергосистемы Газификация местных ресурсов Типы двигателей на газовом топливе Малые когенерационные установки Типы двигателей на произвольном топливе Топливные элементы Модульные комплексы, комбинирующие генерацию разных видов, в т. ч. ВИЭ Получение типового газового топлива на месте Увеличение использования потенциала ВИЭ до 10 -15% по выработке энергии Снижение топливных рисков и затрат, тарифов на энергосбережение ГТУ, Микротурбины, ПГУ малой мощности, газопоршневые ДВС Принцип когенерационной выработки электроэнергии рядом с потребителем Роторно-лопастные двигатели внешнего сгорания Энергетика нового поколения (водородная энергетика) Высокое качество и экономическая эффективность энергоснабжения Повышение коэффициента полезного действия топлива до 80 -90% Снижение топливных рисков и затрат, тарифов на энергосбережение Энергоснабжение мобильных и изолированных потребителей, автономных устройств и т. п.

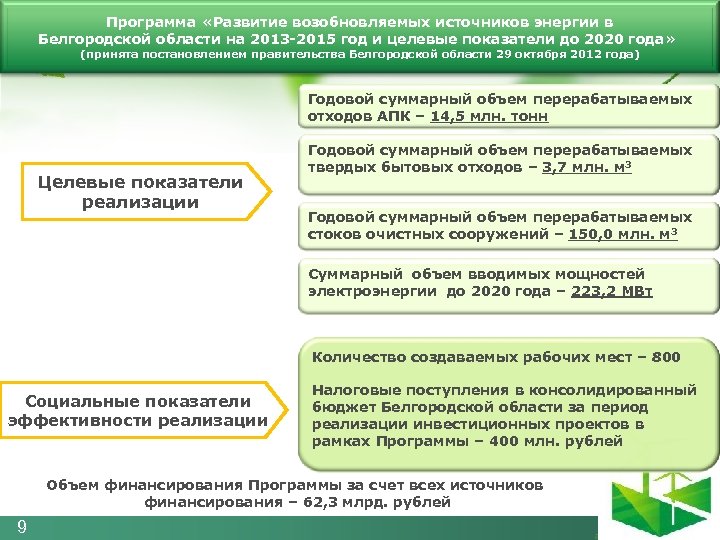

Программа «Развитие возобновляемых источников энергии в Белгородской области на 2013 -2015 год и целевые Программа «Развитие возобновляемых источников энергии в Белгородской области на 2013 -2015 год и целевые показатели до 2020 года» (принята постановлением правительства Белгородской области 29 октября 2012 года) Годовой суммарный объем перерабатываемых отходов АПК – 14, 5 млн. тонн Целевые показатели реализации Годовой суммарный объем перерабатываемых твердых бытовых отходов – 3, 7 млн. м 3 Годовой суммарный объем перерабатываемых стоков очистных сооружений – 150, 0 млн. м 3 Суммарный объем вводимых мощностей электроэнергии до 2020 года – 223, 2 МВт Количество создаваемых рабочих мест – 800 Социальные показатели эффективности реализации Налоговые поступления в консолидированный бюджет Белгородской области за период реализации инвестиционных проектов в рамках Программы – 400 млн. рублей Объем финансирования Программы за счет всех источников финансирования – 62, 3 млрд. рублей 9

Программа «Развитие возобновляемых источников энергии в Белгородской области на 2013 -2015 год и целевые Программа «Развитие возобновляемых источников энергии в Белгородской области на 2013 -2015 год и целевые показатели до 2020 года» (принята постановлением правительства Белгородской области 29 октября 2012 года). Вводимые мощности по годам. Районы области Всего 2013 -2020 гг. 2013 г. 2014 г. 2015 г. 2016 г. 2017 г. 2018 г. 2019 г. 2020 г. ИТОГО: 223, 3 10, 1 Белгородский 22, 1 35, 5 4, 0 53, 6 2, 0 46, 7 2, 2 33, 1 4, 5 28, 1 5, 1 10, 7 4, 0 5, 5 0, 3 Борисовский 4, 7 2, 7 1, 4 0, 3 Валуйский 13, 8 7, 8 Вейделевский 3, 1 2, 2 0, 7 0, 2 Волоконовский 15, 8 5, 6 4, 2 0, 3 Грайворонский 8, 5 4, 1 0, 3 Губкинский 8, 2 Ивнянский 11, 5 Корочанский 15, 7 Красненский 1, 0 Красногвардейский 10, 5 8, 3 1, 6 Краснояружский 7, 2 3, 6 0, 4 Новооскольский 7, 5 1, 3 5, 6 Прохоровский 11, 0 10, 7 Ракитянский 12, 5 8, 4 Ровеньской 5, 3 4, 7 0, 1 0, 5 Старооскольский 16, 1 5, 6 7, 5 0, 9 Чернянский 6, 7 Шебекинский 23, 2 Яковлевский 8, 8 10 5, 7 3, 6 5, 4 0, 5 6, 6 0, 6 10, 0 0, 2 1, 9 1, 5 0, 3 0, 4 11, 9 1, 3 0, 4 0, 2 0, 5 0, 4 0, 1 0, 6 0, 3 0, 9 4, 2 4, 1 2, 7 0, 1 4, 5 0, 3 2, 6 14, 0 2, 8 0, 4 1, 9 2, 1 0, 3 0, 9 1, 6 0, 7 0, 9

Программа «Развитие возобновляемых источников энергии в Белгородской области на 2013 -2015 год и целевые Программа «Развитие возобновляемых источников энергии в Белгородской области на 2013 -2015 год и целевые показатели до 2020 года» (принята постановлением правительства Белгородской области 29 октября 2012 года). Потенциальная схема размещения объектов биоэнергетики. 11

Применение инновационных технологий в сфере тепловой энергетики Газотурбинные установки Парогазовые установки Газопоршневые установки Микротурбины Применение инновационных технологий в сфере тепловой энергетики Газотурбинные установки Парогазовые установки Газопоршневые установки Микротурбины Установки с циркулирующим кипящим слоем Установки газификации угля и других органических материалов Водородная энергетика и топливные элементы Тепловые насосы Свободно-поршневые двигатели Комбинированные установки Экономия топливопотребления до 12 % Сокращение потерь электро- и теплоэнергии в сетях до 3% Повышение энергобезопасности В настоящий момент разрабатывается долгосрочная целевая программа «Развитие малой распределенной генерации на 2013 -2015 год и целевые показатели до 2020 года» . 12

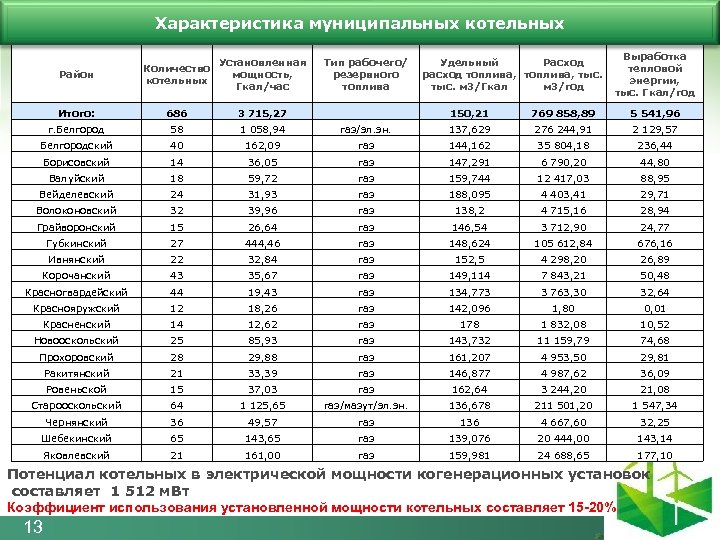

Характеристика муниципальных котельных Район Количество котельных Установленная мощность, Гкал/час Итого: 686 3 715, 27 Характеристика муниципальных котельных Район Количество котельных Установленная мощность, Гкал/час Итого: 686 3 715, 27 г. Белгород 58 1 058, 94 Белгородский 40 Борисовский Тип рабочего/ резервного топлива Удельный Расход расход топлива, тыс. м 3/Гкал м 3/год Выработка тепловой энергии, тыс. Гкал/год 150, 21 769 858, 89 5 541, 96 газ/эл. эн. 137, 629 276 244, 91 2 129, 57 162, 09 газ 144, 162 35 804, 18 236, 44 14 36, 05 газ 147, 291 6 790, 20 44, 80 Валуйский 18 59, 72 газ 159, 744 12 417, 03 88, 95 Вейделевский 24 31, 93 газ 188, 095 4 403, 41 29, 71 Волоконовский 32 39, 96 газ 138, 2 4 715, 16 28, 94 Грайворонский 15 26, 64 газ 146, 54 3 712, 90 24, 77 Губкинский 27 444, 46 газ 148, 624 105 612, 84 676, 16 Ивнянский 22 32, 84 газ 152, 5 4 298, 20 26, 89 Корочанский 43 35, 67 газ 149, 114 7 843, 21 50, 48 Красногвардейский 44 19, 43 газ 134, 773 3 763, 30 32, 64 Краснояружский 12 18, 26 газ 142, 096 1, 80 0, 01 Красненский 14 12, 62 газ 178 1 832, 08 10, 52 Новооскольский 25 85, 93 газ 143, 732 11 159, 79 74, 68 Прохоровский 28 29, 88 газ 161, 207 4 953, 50 29, 81 Ракитянский 21 33, 39 газ 146, 877 4 987, 62 36, 09 Ровеньской 15 37, 03 газ 162, 64 3 244, 20 21, 08 Старооскольский 64 1 125, 65 газ/мазут/эл. эн. 136, 678 211 501, 20 1 547, 34 Чернянский 36 49, 57 газ 136 4 667, 60 32, 25 Шебекинский 65 143, 65 газ 139, 076 20 444, 00 143, 14 Яковлевский 21 161, 00 газ 159, 981 24 688, 65 177, 10 Потенциал котельных в электрической мощности когенерационных установок составляет 1 512 м. Вт Коэффициент использования установленной мощности котельных составляет 15 -20% 13

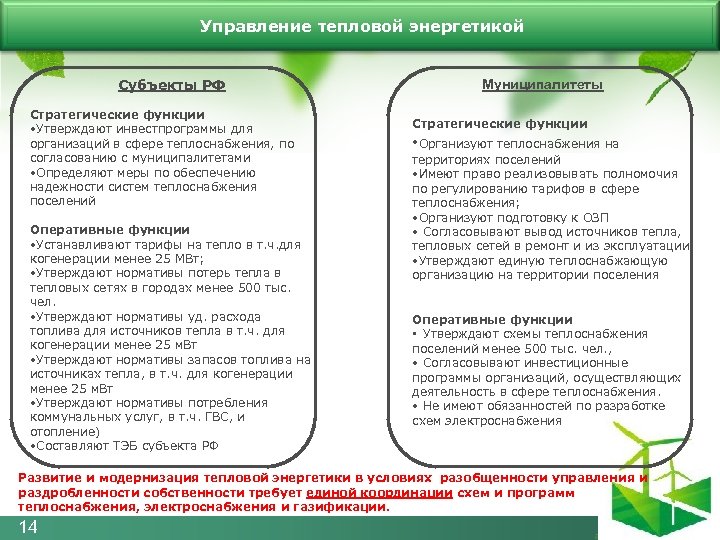

 Управление тепловой энергетикой Субъекты РФ Стратегические функции • Утверждают инвестпрограммы для организаций в Управление тепловой энергетикой Субъекты РФ Стратегические функции • Утверждают инвестпрограммы для организаций в сфере теплоснабжения, по согласованию с муниципалитетами • Определяют меры по обеспечению надежности систем теплоснабжения поселений Оперативные функции • Устанавливают тарифы на тепло в т. ч. для когенерации менее 25 МВт; • Утверждают нормативы потерь тепла в тепловых сетях в городах менее 500 тыс. чел. • Утверждают нормативы уд. расхода топлива для источников тепла в т. ч. для когенерации менее 25 м. Вт • Утверждают нормативы запасов топлива на источниках тепла, в т. ч. для когенерации менее 25 м. Вт • Утверждают нормативы потребления коммунальных услуг, в т. ч. ГВС, и отопление) • Составляют ТЭБ субъекта РФ Муниципалитеты Стратегические функции • Организуют теплоснабжения на территориях поселений • Имеют право реализовывать полномочия по регулированию тарифов в сфере теплоснабжения; • Организуют подготовку к ОЗП • Согласовывают вывод источников тепла, тепловых сетей в ремонт и из эксплуатации • Утверждают единую теплоснабжающую организацию на территории поселения Оперативные функции • Утверждают схемы теплоснабжения поселений менее 500 тыс. чел. , • Согласовывают инвестиционные программы организаций, осуществляющих деятельность в сфере теплоснабжения. • Не имеют обязанностей по разработке схем электроснабжения Развитие и модернизация тепловой энергетики в условиях разобщенности управления и раздробленности собственности требует единой координации схем и программ теплоснабжения, электроснабжения и газификации. 14

 Мероприятия, необходимые для реализации концепции развития малой распределенной генерации на базе тепловой энергетики Мероприятия, необходимые для реализации концепции развития малой распределенной генерации на базе тепловой энергетики (теплофикации) На областном уровене: Разработка и утверждение стратегии и технической политики по модернизации тепловой энергетики и развитию малой распределенной генерации (теплофикации) Обязательность разработки и утверждения муниципальных схем электро- теплоснабжения Применение механизмов государственно-частного партнерства Утверждение долгосрочных тарифов На федеральном уровене: Согласование законов об электроэнергетике (35 -ФЗ), о теплоснабжении (190 -ФЗ) и о газоснабжении (69 -ФЗ) для максимального использования когенерации в муниципальной энергетике и координации взаимоотношений систем тепло-, электро- и газоснабжения Внесение изменений в Правила рынков электроэнергии, предусматривающие для муниципальной когенерации электричества и тепла гарантированного приема в полном объеме электроэнергии, выработанной в теплофикационном режиме, по фактической стоимости Разработка мер государственной поддержки муниципальной теплофикации и когенерации 15

 Приложения 16 Приложения 16

Схема энергоснабжения Белгородской области Количество ПС 35– 110 к. В — 171 шт. Мощность Схема энергоснабжения Белгородской области Количество ПС 35– 110 к. В — 171 шт. Мощность ПС 35– 110 к. В — 2 916, 4 МВА Протяженность ВЛ 35– 110 к. В — 4 212, 7 км Протяженность сетей 0, 4– 10 к. В — 40 589, 3 км Количество ТП, РП 6– 10/0, 4 к. В — 11 591 шт. Мощность ТП, РП 6– 10/0, 4 к. В — 3 062, 8 МВА 17

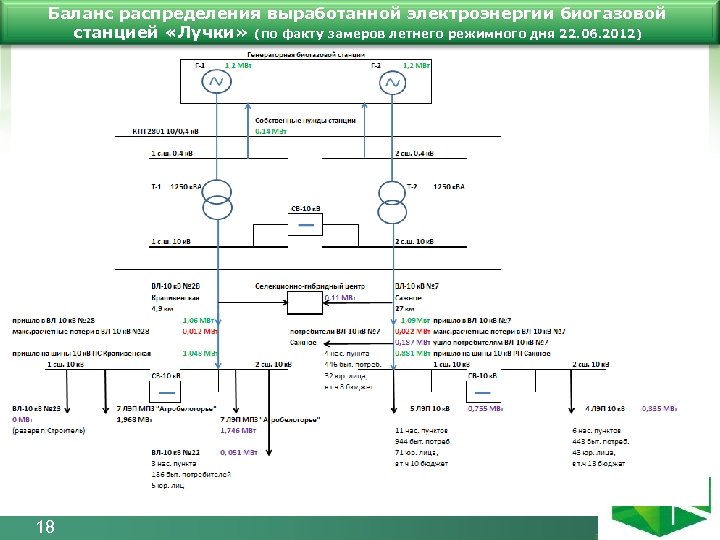

Баланс распределения выработанной электроэнергии биогазовой станцией «Лучки» (по факту замеров летнего режимного дня 22. Баланс распределения выработанной электроэнергии биогазовой станцией «Лучки» (по факту замеров летнего режимного дня 22. 06. 2012) 18

Комплексное решение по применению и использованию биогазовых станций 19 Комплексное решение по применению и использованию биогазовых станций 19

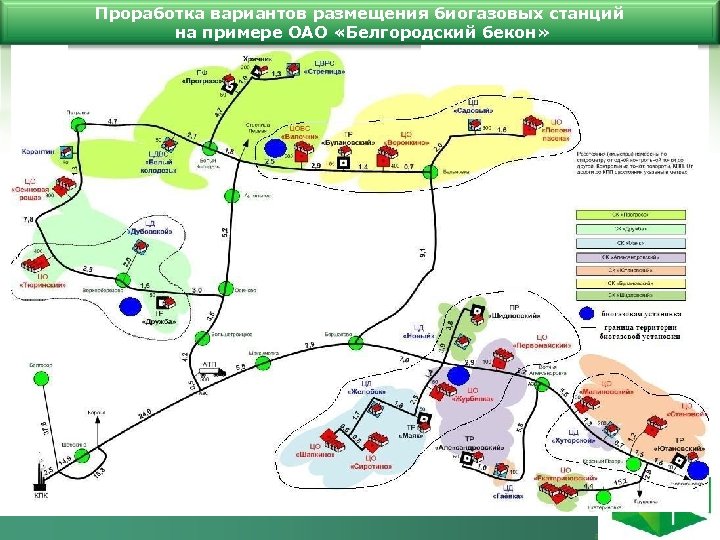

Проработка вариантов размещения биогазовых станций на примере ОАО «Белгородский бекон» Проработка вариантов размещения биогазовых станций на примере ОАО «Белгородский бекон»

Реализация проекта по строительству трех биогазовых станций с компанией Invi. Tec Biogas Выбор месторасположения Реализация проекта по строительству трех биогазовых станций с компанией Invi. Tec Biogas Выбор месторасположения биогазовой станции на ООО «Грайворонский СК» ГК «Агро-Белогорье» 21

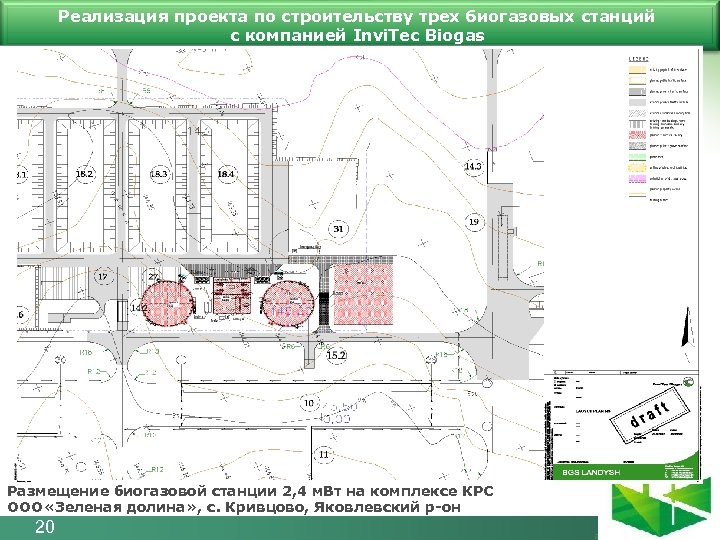

Реализация проекта по строительству трех биогазовых станций с компанией Invi. Tec Biogas Размещение биогазовой Реализация проекта по строительству трех биогазовых станций с компанией Invi. Tec Biogas Размещение биогазовой станции 2, 4 м. Вт на комплексе КРС ООО «Зеленая долина» , с. Кривцово, Яковлевский р-он 20

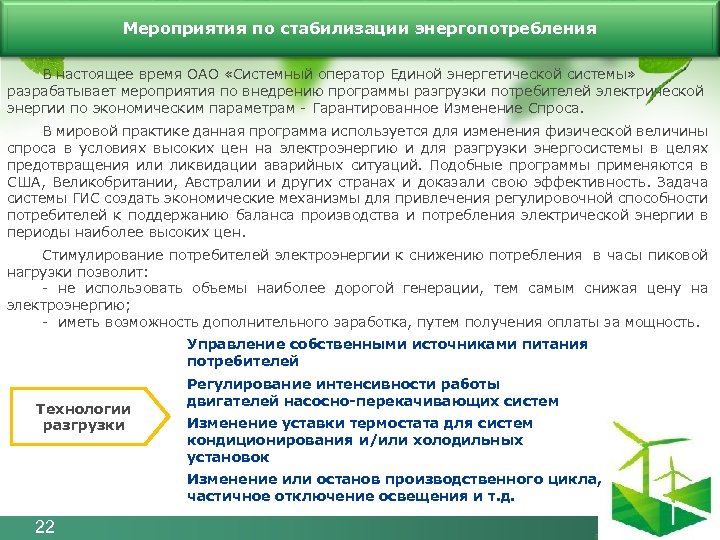

Мероприятия по стабилизации энергопотребления В настоящее время ОАО «Системный оператор Единой энергетической системы» разрабатывает Мероприятия по стабилизации энергопотребления В настоящее время ОАО «Системный оператор Единой энергетической системы» разрабатывает мероприятия по внедрению программы разгрузки потребителей электрической энергии по экономическим параметрам - Гарантированное Изменение Спроса. В мировой практике данная программа используется для изменения физической величины спроса в условиях высоких цен на электроэнергию и для разгрузки энергосистемы в целях предотвращения или ликвидации аварийных ситуаций. Подобные программы применяются в США, Великобритании, Австралии и других странах и доказали свою эффективность. Задача системы ГИС создать экономические механизмы для привлечения регулировочной способности потребителей к поддержанию баланса производства и потребления электрической энергии в периоды наиболее высоких цен. Стимулирование потребителей электроэнергии к снижению потребления в часы пиковой нагрузки позволит: - не использовать объемы наиболее дорогой генерации, тем самым снижая цену на электроэнергию; - иметь возможность дополнительного заработка, путем получения оплаты за мощность. Управление собственными источниками питания потребителей Технологии разгрузки Регулирование интенсивности работы двигателей насосно-перекачивающих систем Изменение уставки термостата для систем кондиционирования и/или холодильных установок Изменение или останов производственного цикла, частичное отключение освещения и т. д. 22

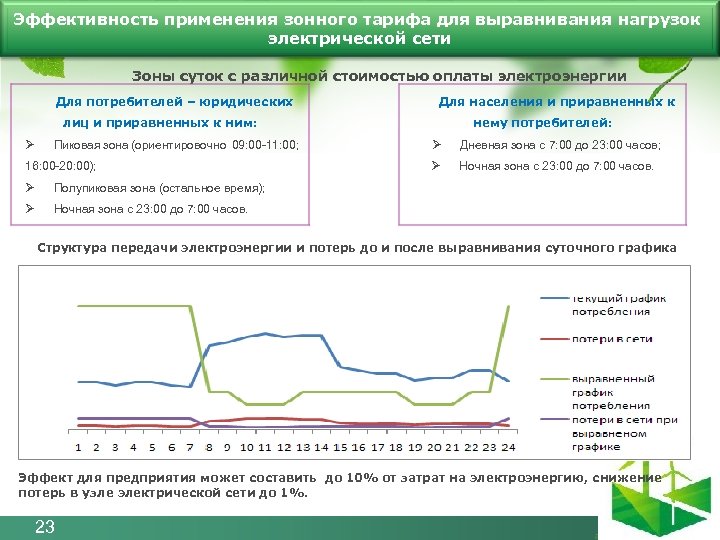

Эффективность применения зонного тарифа для выравнивания нагрузок электрической сети Зоны суток с различной стоимостью Эффективность применения зонного тарифа для выравнивания нагрузок электрической сети Зоны суток с различной стоимостью оплаты электроэнергии Для потребителей – юридических Для населения и приравненных к лиц и приравненных к ним: Ø Пиковая зона (ориентировочно 09: 00 -11: 00; 16: 00 -20: 00); Ø Ø Дневная зона с 7: 00 до 23: 00 часов; Ø Ночная зона с 23: 00 до 7: 00 часов. Полупиковая зона (остальное время); Ø нему потребителей: Ночная зона с 23: 00 до 7: 00 часов. Структура передачи электроэнергии и потерь до и после выравнивания суточного графика Эффект для предприятия может составить до 10% от затрат на электроэнергию, снижение потерь в узле электрической сети до 1%. 23

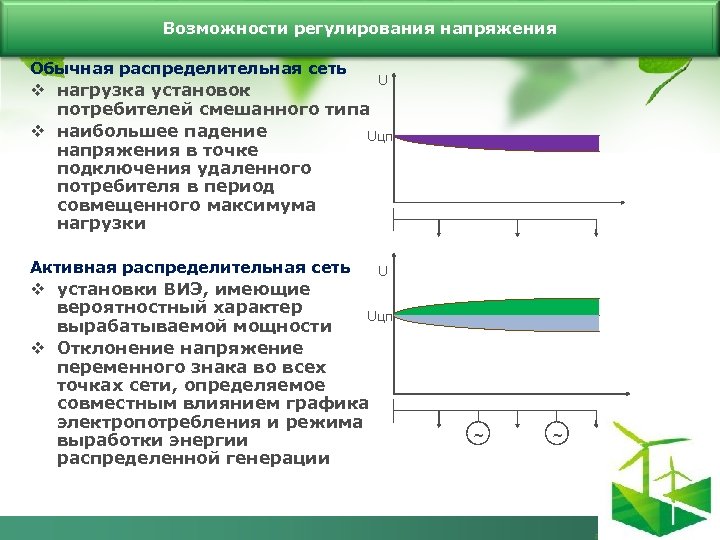

Возможности регулирования напряжения Обычная распределительная сеть U v нагрузка установок потребителей смешанного типа v Возможности регулирования напряжения Обычная распределительная сеть U v нагрузка установок потребителей смешанного типа v наибольшее падение Uцп напряжения в точке подключения удаленного потребителя в период совмещенного максимума нагрузки Активная распределительная сеть U v установки ВИЭ, имеющие вероятностный характер Uцп вырабатываемой мощности v Отклонение напряжение переменного знака во всех точках сети, определяемое совместным влиянием графика электропотребления и режима выработки энергии распределенной генерации ~ ~

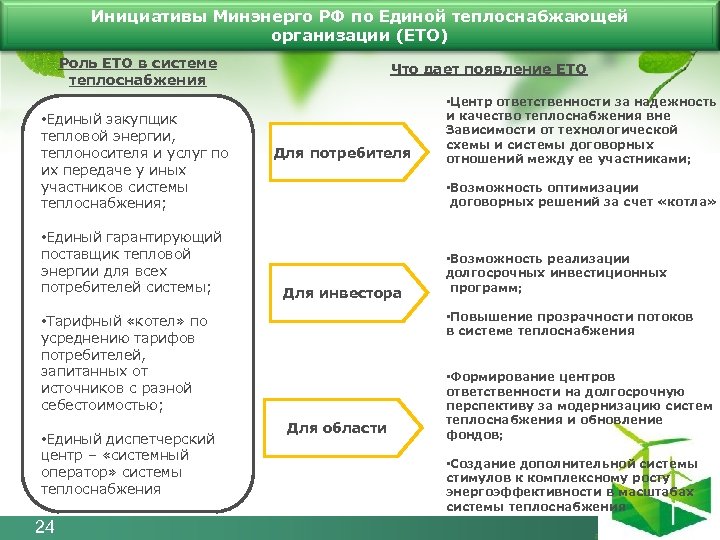

 Инициативы Минэнерго РФ по Единой теплоснабжающей организации (ЕТО) Роль ЕТО в системе теплоснабжения Инициативы Минэнерго РФ по Единой теплоснабжающей организации (ЕТО) Роль ЕТО в системе теплоснабжения • Единый закупщик тепловой энергии, теплоносителя и услуг по их передаче у иных участников системы теплоснабжения; • Единый гарантирующий поставщик тепловой энергии для всех потребителей системы; Что дает появление ЕТО Для потребителя • Возможность оптимизации договорных решений за счет «котла» Для инвестора 24 • Возможность реализации долгосрочных инвестиционных программ; • Повышение прозрачности потоков в системе теплоснабжения • Тарифный «котел» по усреднению тарифов потребителей, запитанных от источников с разной себестоимостью; • Единый диспетчерский центр – «системный оператор» системы теплоснабжения • Центр ответственности за надежность и качество теплоснабжения вне Зависимости от технологической схемы и системы договорных отношений между ее участниками; Для области • Формирование центров ответственности на долгосрочную перспективу за модернизацию систем теплоснабжения и обновление фондов; • Создание дополнительной системы стимулов к комплексному росту энергоэффективности в масштабах системы теплоснабжения

 Опыт Ярославской области по созданию генерирующей компании Структура компании (структура) Правительство Ярославской области Опыт Ярославской области по созданию генерирующей компании Структура компании (структура) Правительство Ярославской области (65, 08 % акций) Филиалы НО Фонд «Энергоэффективность» (34, 92 % акций) ОАО «Ярославская генерирующая компания» Филиал «Угличский» Филиал «Тутаевский» Проектные ОАО «Малая комплексная энергетика» 16 котельных, 64, 77 км тепловых сетей 2 котельные, 104, 1 км тепловых сетей Дочерние компании (100 % акций) Операционные ОАО «Электросети ЯГК» Филиал «Мышкинский» ОАО «Тутаевская ПГУ» ОАО «Ростовская ПГУ» - 2012 4 котельные, 21, 7 км тепловых сетей ОАО «Энергосбыт ЯГК» Филиал «Ростовский» - 2012 Филиал «Переславский» - 2012 Филиал «Рыбинский» - 2013 25 ОАО «Переславская ПГУ» - 2013 ОАО «ЯГК Сервис» - 2013 год ОАО «Ярославская ПГУ» - 2014

 Опыт Ярославской области по созданию генерирующей компании Структура компании до 2015 года (целевая Опыт Ярославской области по созданию генерирующей компании Структура компании до 2015 года (целевая структура) ЕИО, дивиденды. Покупка энергии, услуги сбыта ЕИО Дивиденды Услуги сбыта Реализация энергии Услуги тех. присоединения ОАО «Тутаевская ПГУ» Покупка энергии Услуги сбыта SPV-генерация Тутаевский Мышкинский Ростовский ЕИО Дивиденды 26 ОАО «Энергосбыт ЯГК» ОАО «Переславская ПГУ» Реализация энергии ОАО «Ярославская ПГУ» Переславский Рыбинский ОАО «Ростовская ПГУ» ЕИО Дивиденды Услуги (ремонт, стр-во) ОАО «Малая комплексная энергетика» Услуги (стрво) Филиалы ЕИО Дивиденды Угличский ОАО «ЯГК Сервис» Потребители Юрлица ОАО «Ярославская генерирующая компания» ОАО «Электросети ЯГК» Услуги (ремонт) Услуги УК Потребители Физлица ЕИО Дивиденды

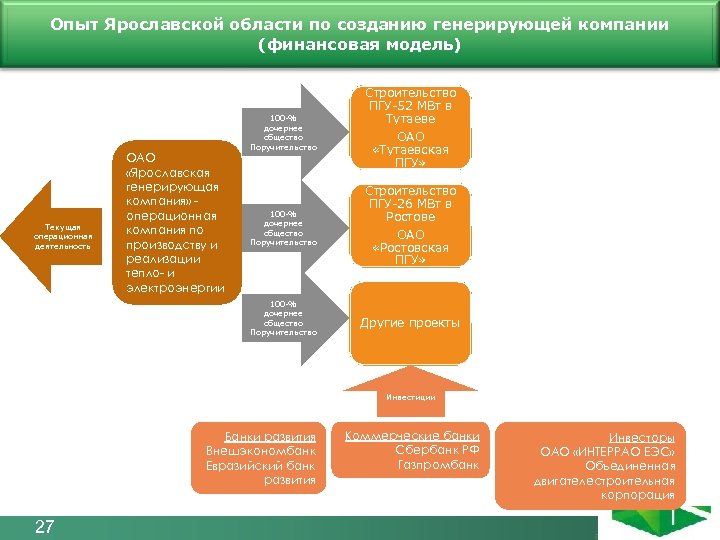

 Опыт Ярославской области по созданию генерирующей компании Финансовая модель холдинга (финансовая модель) Текущая Опыт Ярославской области по созданию генерирующей компании Финансовая модель холдинга (финансовая модель) Текущая операционная деятельность ОАО «Ярославская генерирующая компания» операционная компания по производству и реализации тепло- и электроэнергии 100 -% дочернее общество Поручительство Строительство ПГУ-52 МВт в Тутаеве ОАО «Тутаевская ПГУ» Строительство ПГУ-26 МВт в Ростове ОАО «Ростовская ПГУ» Другие проекты Инвестиции Банки развития Внешэкономбанк Евразийский банк развития 27 Коммерческие банки Сбербанк РФ Газпромбанк Инвесторы ОАО «ИНТЕРРАО ЕЭС» Объединенная двигателестроительная корпорация
