Нижегородский государственный университет им. Н. И. Лобачевского Факультет Вычислительной математики и кибернетики Образовательный комплекс Нижегородский государственный университет им. Н. И. Лобачевского Факультет Вычислительной математики и кибернетики Образовательный комплекс Компьютерные сети Лекция 3 Модель ISO/OSI (ч. 1) Линёв А. В. 2007

Содержание n Рекомендуемая модель взаимодействия открытых систем (Open Systems Interconnection Reference Model) q q Содержание n Рекомендуемая модель взаимодействия открытых систем (Open Systems Interconnection Reference Model) q q q Архитектура Физический уровень Канальный уровень Нижний Новгород 2007 Компьютерные сети Введение 2

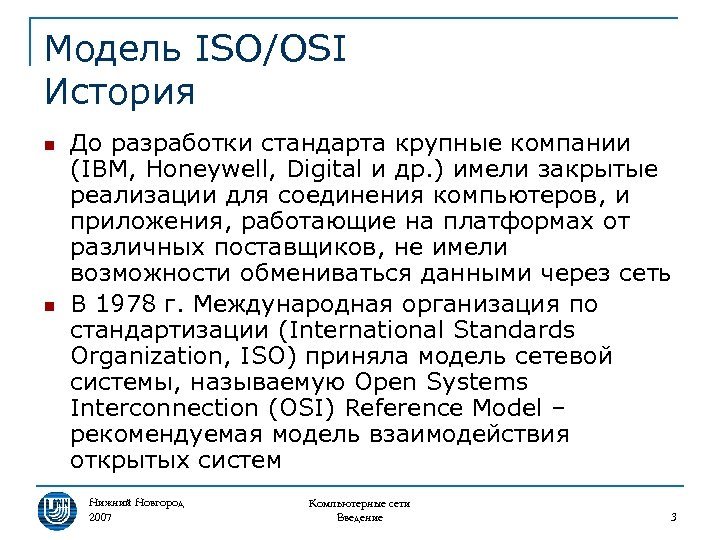

Модель ISO/OSI История n n До разработки стандарта крупные компании (IBM, Honeywell, Digital и Модель ISO/OSI История n n До разработки стандарта крупные компании (IBM, Honeywell, Digital и др. ) имели закрытые реализации для соединения компьютеров, и приложения, работающие на платформах от различных поставщиков, не имели возможности обмениваться данными через сеть В 1978 г. Международная организация по стандартизации (International Standards Organization, ISO) приняла модель сетевой системы, называемую Open Systems Interconnection (OSI) Reference Model – рекомендуемая модель взаимодействия открытых систем Нижний Новгород 2007 Компьютерные сети Введение 3

Модель ISO/OSI Основные особенности n n n Является стандартом передачи данных, позволяющим системам различных Модель ISO/OSI Основные особенности n n n Является стандартом передачи данных, позволяющим системам различных производителей устанавливать сетевые соединения Состоит из семи уровней со специфическим набором сетевых функций, определенных для каждого уровня, и включает описания межуровневых интерфейсов Определяет набор протоколов и интерфейсов для применения на каждом уровне Нижний Новгород 2007 Компьютерные сети Введение 4

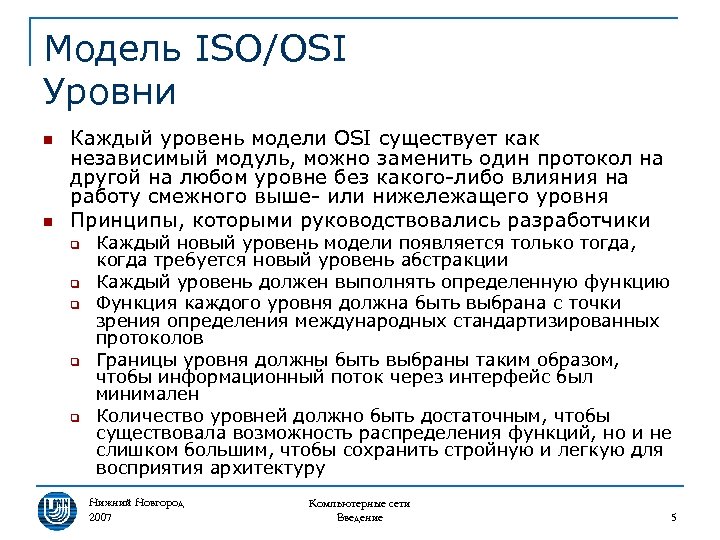

Модель ISO/OSI Уровни n n Каждый уровень модели OSI существует как независимый модуль, можно Модель ISO/OSI Уровни n n Каждый уровень модели OSI существует как независимый модуль, можно заменить один протокол на другой на любом уровне без какого-либо влияния на работу смежного выше- или нижележащего уровня Принципы, которыми руководствовались разработчики q q q Каждый новый уровень модели появляется только тогда, когда требуется новый уровень абстракции Каждый уровень должен выполнять определенную функцию Функция каждого уровня должна быть выбрана с точки зрения определения международных стандартизированных протоколов Границы уровня должны быть выбраны таким образом, чтобы информационный поток через интерфейс был минимален Количество уровней должно быть достаточным, чтобы существовала возможность распределения функций, но и не слишком большим, чтобы сохранить стройную и легкую для восприятия архитектуру Нижний Новгород 2007 Компьютерные сети Введение 5

Модель ISO/OSI Уровни Прикладной (Application) Представления (Presentation) Сеансовый (Session) Транспортный (Transport) Сетевой (Network) Канальный Модель ISO/OSI Уровни Прикладной (Application) Представления (Presentation) Сеансовый (Session) Транспортный (Transport) Сетевой (Network) Канальный (Data Link) Физический (Physical) Нижний Новгород 2007 Компьютерные сети Введение 6

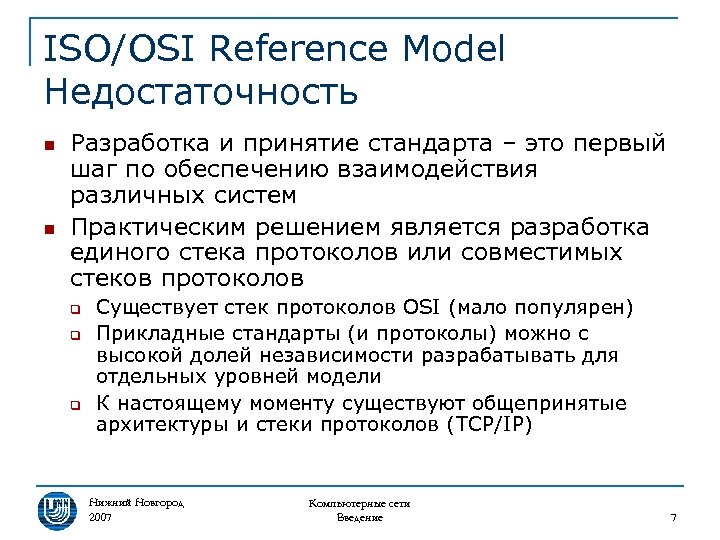

ISO/OSI Reference Model Недостаточность n n Разработка и принятие стандарта – это первый шаг ISO/OSI Reference Model Недостаточность n n Разработка и принятие стандарта – это первый шаг по обеспечению взаимодействия различных систем Практическим решением является разработка единого стека протоколов или совместимых стеков протоколов q q q Существует стек протоколов OSI (мало популярен) Прикладные стандарты (и протоколы) можно с высокой долей независимости разрабатывать для отдельных уровней модели К настоящему моменту существуют общепринятые архитектуры и стеки протоколов (TCP/IP) Нижний Новгород 2007 Компьютерные сети Введение 7

Физический уровень модели ISO/OSI Физический уровень модели ISO/OSI

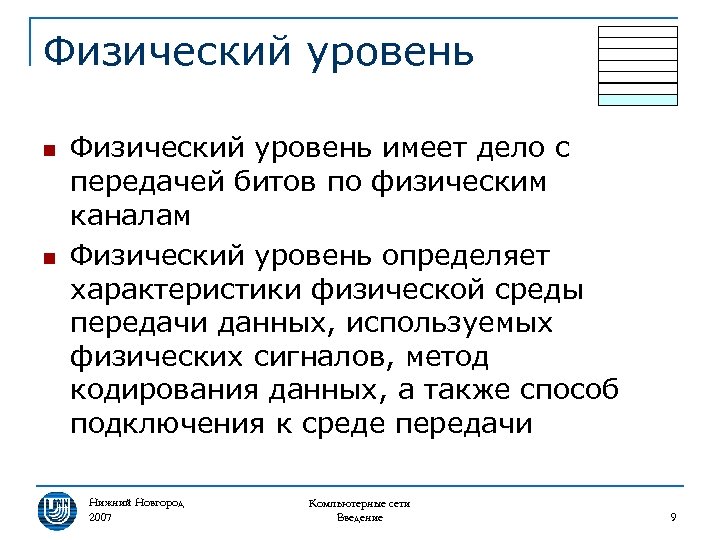

Физический уровень n n Физический уровень имеет дело с передачей битов по физическим каналам Физический уровень n n Физический уровень имеет дело с передачей битов по физическим каналам Физический уровень определяет характеристики физической среды передачи данных, используемых физических сигналов, метод кодирования данных, а также способ подключения к среде передачи Нижний Новгород 2007 Компьютерные сети Введение 9

Физический уровень Характеристики среды передачи n n n Тип среды (электропроводящий кабель, оптический кабель, Физический уровень Характеристики среды передачи n n n Тип среды (электропроводящий кабель, оптический кабель, радиоэфир, …) Полоса пропускания Помехозащищенность Волновое сопротивление … Нижний Новгород 2007 Компьютерные сети Введение 10

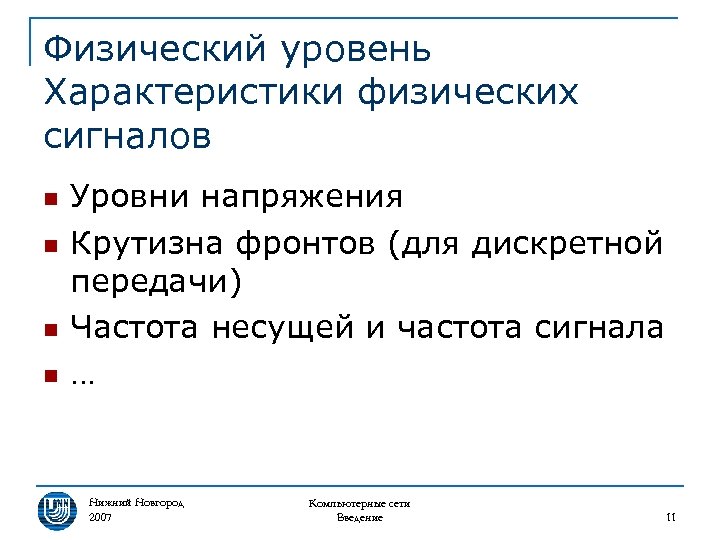

Физический уровень Характеристики физических сигналов n n Уровни напряжения Крутизна фронтов (для дискретной передачи) Физический уровень Характеристики физических сигналов n n Уровни напряжения Крутизна фронтов (для дискретной передачи) Частота несущей и частота сигнала … Нижний Новгород 2007 Компьютерные сети Введение 11

Физический уровень Метод кодирования n Метод кодирования определяет q q q как получатель распознает Физический уровень Метод кодирования n Метод кодирования определяет q q q как получатель распознает момент прихода начала и конца кадра (кадр – пакет канального уровня) как получатель распознает начало завершение поступления битов данных кадра какие сигналы кодируют двоичную информацию Нижний Новгород 2007 Компьютерные сети Введение 12

Физический уровень Метод кодирования U Биты данных кадра 1 1 11 0 0 0 Физический уровень Метод кодирования U Биты данных кадра 1 1 11 0 0 0 1 t Признак начала кадра Нижний Новгород 2007 Кадр Компьютерные сети Введение Признак конца кадра 13

Физический уровень Способ подключения n n Конфигурация подключающих разъемов и назначение каждого их контакта Физический уровень Способ подключения n n Конфигурация подключающих разъемов и назначение каждого их контакта Тип трансивера – внешний/внутренний q Трансивер (transmitter-receiver) – устройство, преобразующее параллельный поток битов в байтах в последовательный на источнике и поток битов кадра в байты на приемнике, выполняет функции n n n прием и передача данных с кабеля и на кабель определение коллизий на кабеле защита кабеля от некорректной работы адаптера Нижний Новгород 2007 Компьютерные сети Введение 14

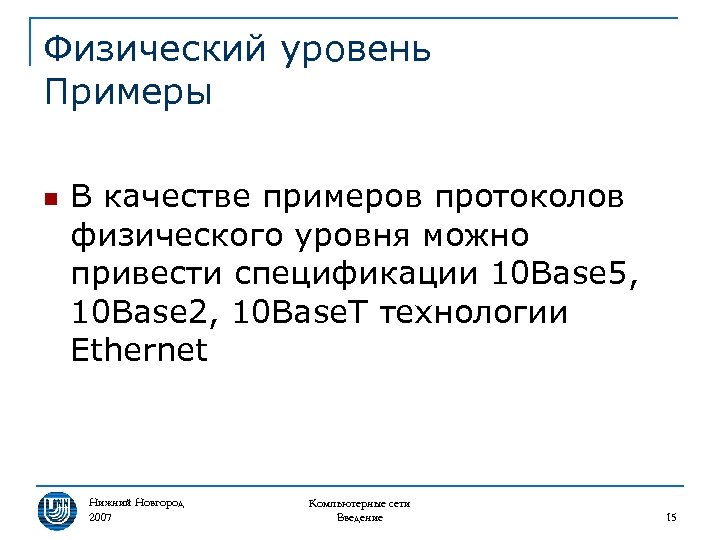

Физический уровень Примеры n В качестве примеров протоколов физического уровня можно привести спецификации 10 Физический уровень Примеры n В качестве примеров протоколов физического уровня можно привести спецификации 10 Base 5, 10 Base 2, 10 Base. T технологии Ethernet Нижний Новгород 2007 Компьютерные сети Введение 15

Канальный уровень модели ISO/OSI Канальный уровень модели ISO/OSI

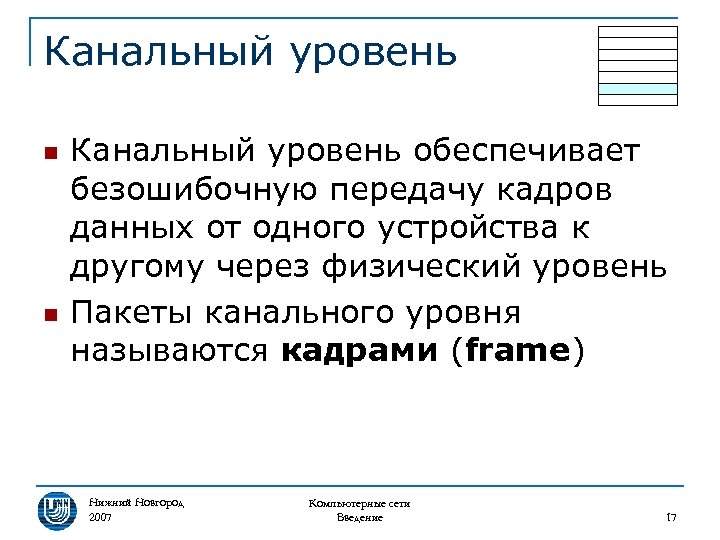

Канальный уровень n n Канальный уровень обеспечивает безошибочную передачу кадров данных от одного устройства Канальный уровень n n Канальный уровень обеспечивает безошибочную передачу кадров данных от одного устройства к другому через физический уровень Пакеты канального уровня называются кадрами (frame) Нижний Новгород 2007 Компьютерные сети Введение 17

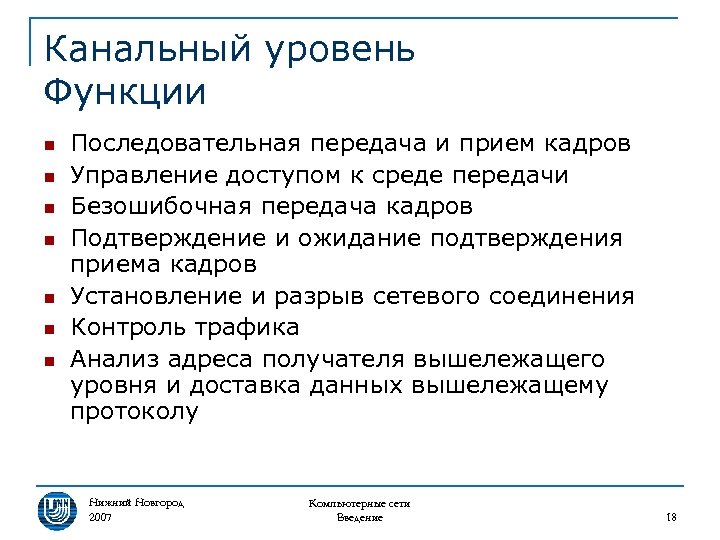

Канальный уровень Функции n n n n Последовательная передача и прием кадров Управление доступом Канальный уровень Функции n n n n Последовательная передача и прием кадров Управление доступом к среде передачи Безошибочная передача кадров Подтверждение и ожидание подтверждения приема кадров Установление и разрыв сетевого соединения Контроль трафика Анализ адреса получателя вышележащего уровня и доставка данных вышележащему протоколу Нижний Новгород 2007 Компьютерные сети Введение 18

Канальный уровень Передача и прием кадров… A B Среда передачи n n Канальный уровень Канальный уровень Передача и прием кадров… A B Среда передачи n n Канальный уровень представляет устройство, выполняющее передачу и прием физического сигнала, например, сетевой адаптер Устройство канального уровня должно иметь уникальный в сети адрес канального уровня – MAC-адрес (MAC – Media Access Control) Нижний Новгород 2007 Компьютерные сети Введение 19

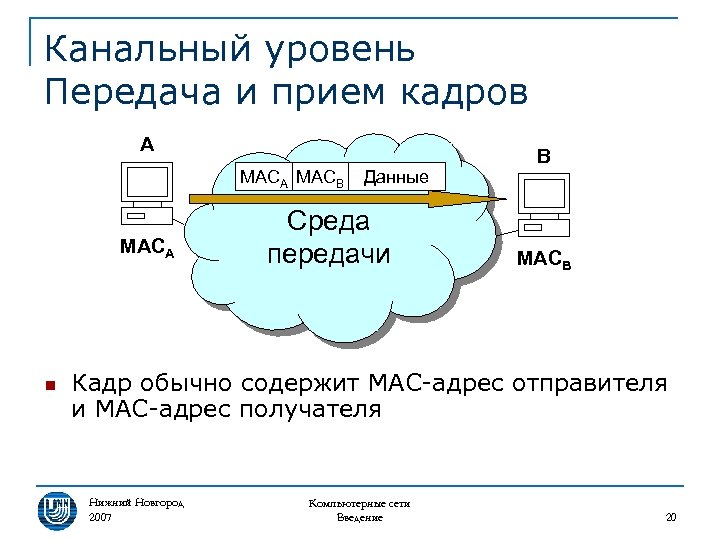

Канальный уровень Передача и прием кадров A MACB MACA n Данные Среда передачи B Канальный уровень Передача и прием кадров A MACB MACA n Данные Среда передачи B MACB Кадр обычно содержит MAC-адрес отправителя и MAC-адрес получателя Нижний Новгород 2007 Компьютерные сети Введение 20

Канальный уровень Управление доступом к среде передачи A MACA n B Среда передачи MACB Канальный уровень Управление доступом к среде передачи A MACA n B Среда передачи MACB Если несколько устройств использую одну среду передачи, необходимо согласовывать доступ к разделяемой среде для исключения наложения передаваемого сигнала Нижний Новгород 2007 Компьютерные сети Введение 21

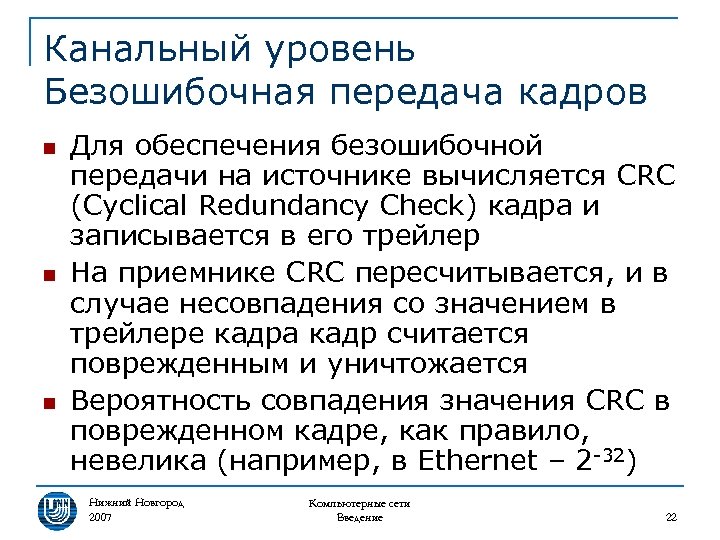

Канальный уровень Безошибочная передача кадров n n n Для обеспечения безошибочной передачи на источнике Канальный уровень Безошибочная передача кадров n n n Для обеспечения безошибочной передачи на источнике вычисляется CRC (Cyclical Redundancy Check) кадра и записывается в его трейлер На приемнике CRC пересчитывается, и в случае несовпадения со значением в трейлере кадра кадр считается поврежденным и уничтожается Вероятность совпадения значения CRC в поврежденном кадре, как правило, невелика (например, в Ethernet – 2 -32) Нижний Новгород 2007 Компьютерные сети Введение 22

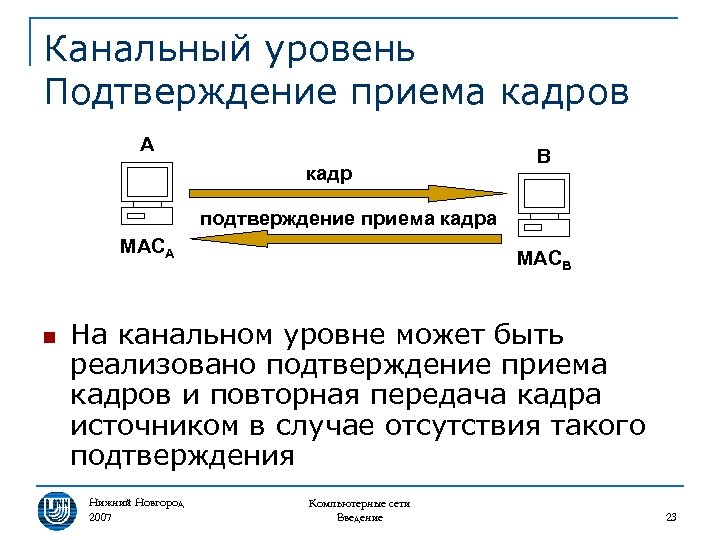

Канальный уровень Подтверждение приема кадров A кадр B подтверждение приема кадра MACA n MACB Канальный уровень Подтверждение приема кадров A кадр B подтверждение приема кадра MACA n MACB На канальном уровне может быть реализовано подтверждение приема кадров и повторная передача кадра источником в случае отсутствия такого подтверждения Нижний Новгород 2007 Компьютерные сети Введение 23

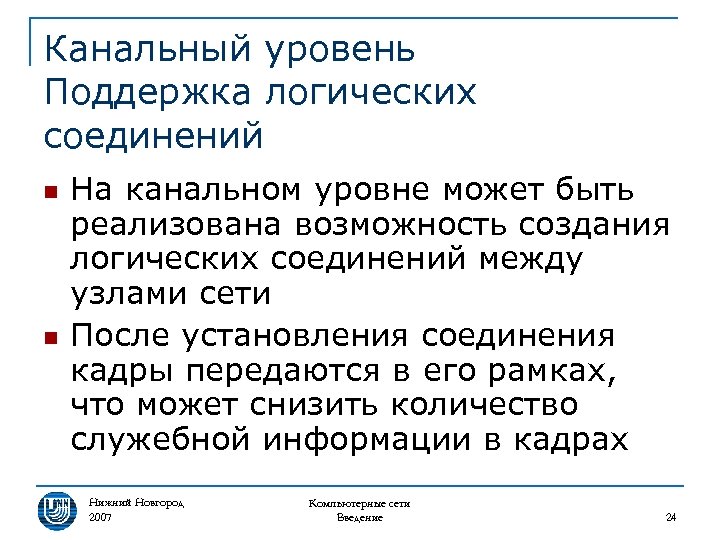

Канальный уровень Поддержка логических соединений n n На канальном уровне может быть реализована возможность Канальный уровень Поддержка логических соединений n n На канальном уровне может быть реализована возможность создания логических соединений между узлами сети После установления соединения кадры передаются в его рамках, что может снизить количество служебной информации в кадрах Нижний Новгород 2007 Компьютерные сети Введение 24

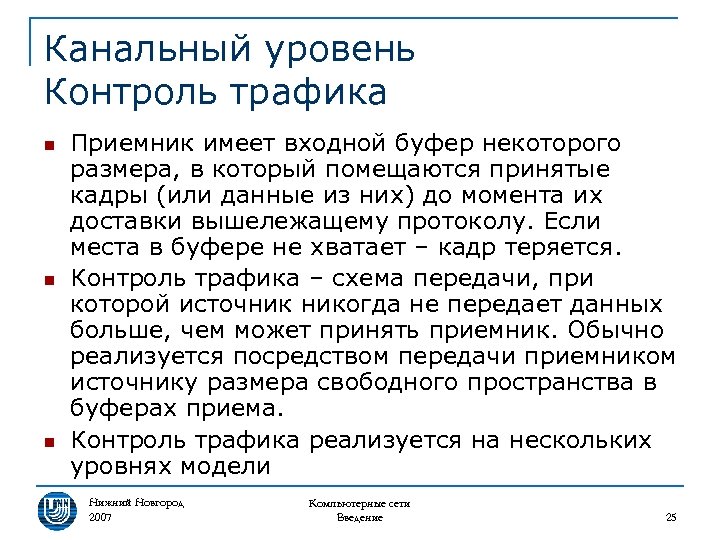

Канальный уровень Контроль трафика n n n Приемник имеет входной буфер некоторого размера, в Канальный уровень Контроль трафика n n n Приемник имеет входной буфер некоторого размера, в который помещаются принятые кадры (или данные из них) до момента их доставки вышележащему протоколу. Если места в буфере не хватает – кадр теряется. Контроль трафика – схема передачи, при которой источник никогда не передает данных больше, чем может принять приемник. Обычно реализуется посредством передачи приемником источнику размера свободного пространства в буферах приема. Контроль трафика реализуется на нескольких уровнях модели Нижний Новгород 2007 Компьютерные сети Введение 25

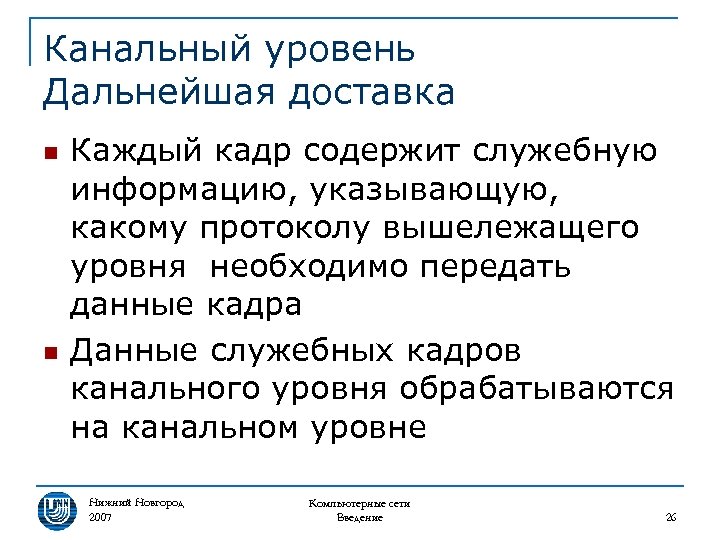

Канальный уровень Дальнейшая доставка n n Каждый кадр содержит служебную информацию, указывающую, какому протоколу Канальный уровень Дальнейшая доставка n n Каждый кадр содержит служебную информацию, указывающую, какому протоколу вышележащего уровня необходимо передать данные кадра Данные служебных кадров канального уровня обрабатываются на канальном уровне Нижний Новгород 2007 Компьютерные сети Введение 26

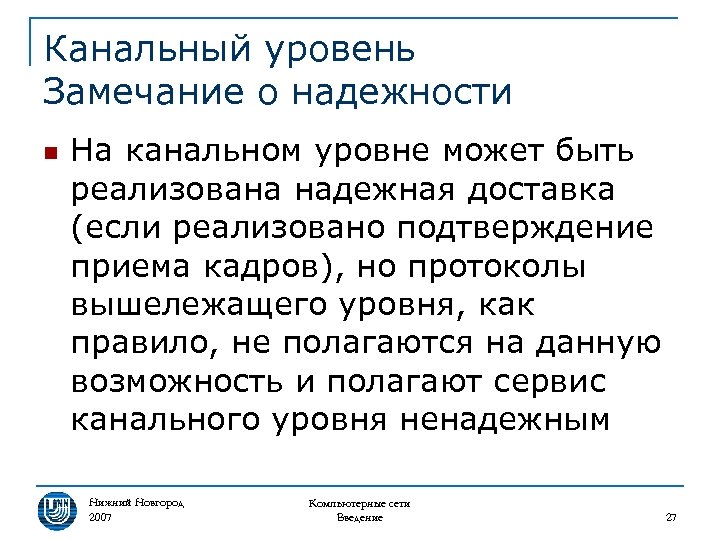

Канальный уровень Замечание о надежности n На канальном уровне может быть реализована надежная доставка Канальный уровень Замечание о надежности n На канальном уровне может быть реализована надежная доставка (если реализовано подтверждение приема кадров), но протоколы вышележащего уровня, как правило, не полагаются на данную возможность и полагают сервис канального уровня ненадежным Нижний Новгород 2007 Компьютерные сети Введение 27

Канальный уровень Примеры n Примерами протоколов канального уровня являются q q Технология Ethernet Технология Канальный уровень Примеры n Примерами протоколов канального уровня являются q q Технология Ethernet Технология Token Ring Технология FDDI … Нижний Новгород 2007 Компьютерные сети Введение 28

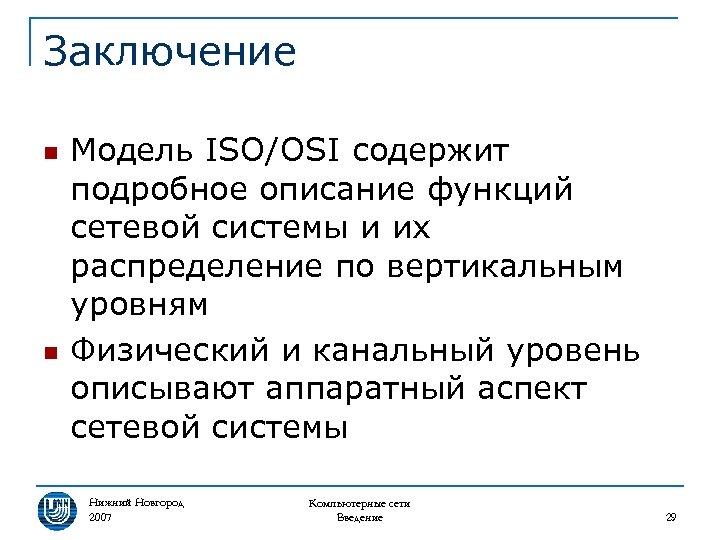

Заключение n n Модель ISO/OSI содержит подробное описание функций сетевой системы и их распределение Заключение n n Модель ISO/OSI содержит подробное описание функций сетевой системы и их распределение по вертикальным уровням Физический и канальный уровень описывают аппаратный аспект сетевой системы Нижний Новгород 2007 Компьютерные сети Введение 29

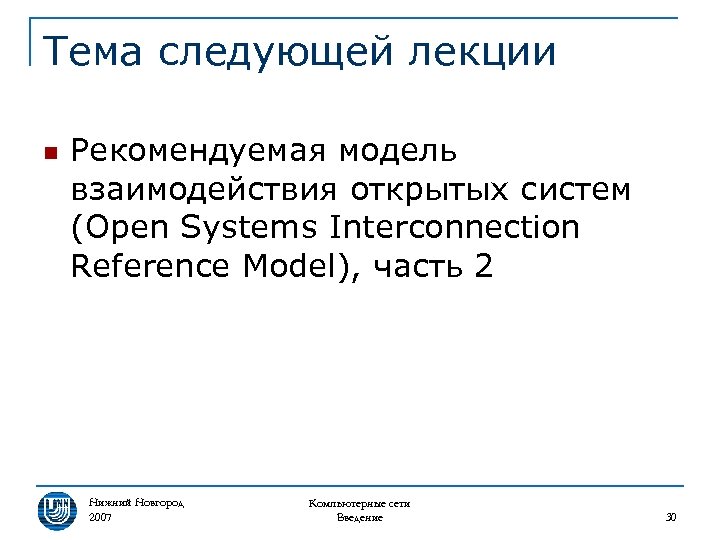

Тема следующей лекции n Рекомендуемая модель взаимодействия открытых систем (Open Systems Interconnection Reference Model), Тема следующей лекции n Рекомендуемая модель взаимодействия открытых систем (Open Systems Interconnection Reference Model), часть 2 Нижний Новгород 2007 Компьютерные сети Введение 30

Вопросы для обсуждения Нижний Новгород 2007 Компьютерные сети Введение 31 Вопросы для обсуждения Нижний Новгород 2007 Компьютерные сети Введение 31

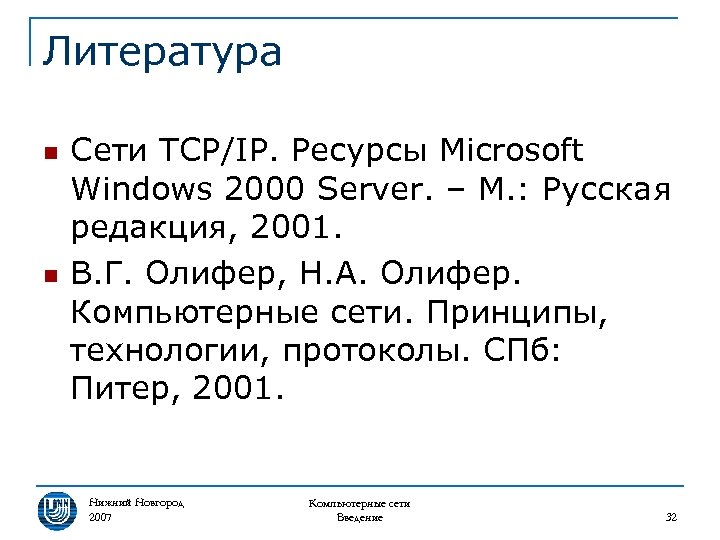

Литература n n Сети TCP/IP. Ресурсы Microsoft Windows 2000 Server. – М. : Русская Литература n n Сети TCP/IP. Ресурсы Microsoft Windows 2000 Server. – М. : Русская редакция, 2001. В. Г. Олифер, Н. А. Олифер. Компьютерные сети. Принципы, технологии, протоколы. СПб: Питер, 2001. Нижний Новгород 2007 Компьютерные сети Введение 32
