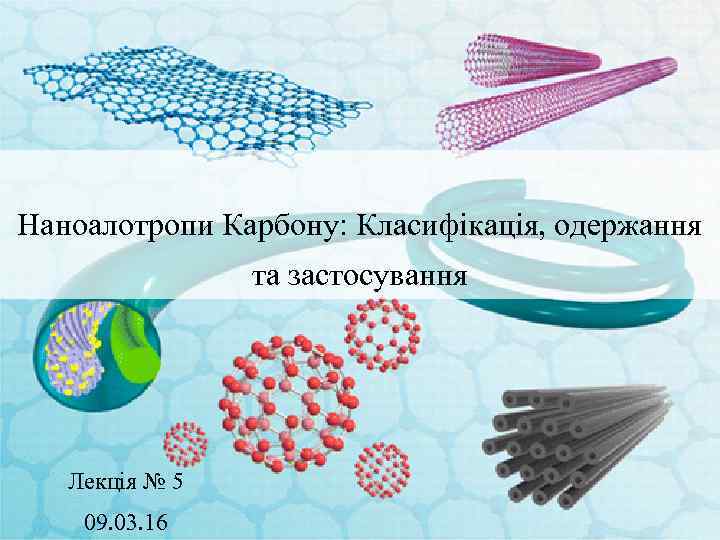

Наноалотропи Карбону: Класифікація, одержання та застосування Лекція № 5 09. 03. 16 Наноалотропи Карбону: Класифікація, одержання та застосування Лекція № 5 09. 03. 16

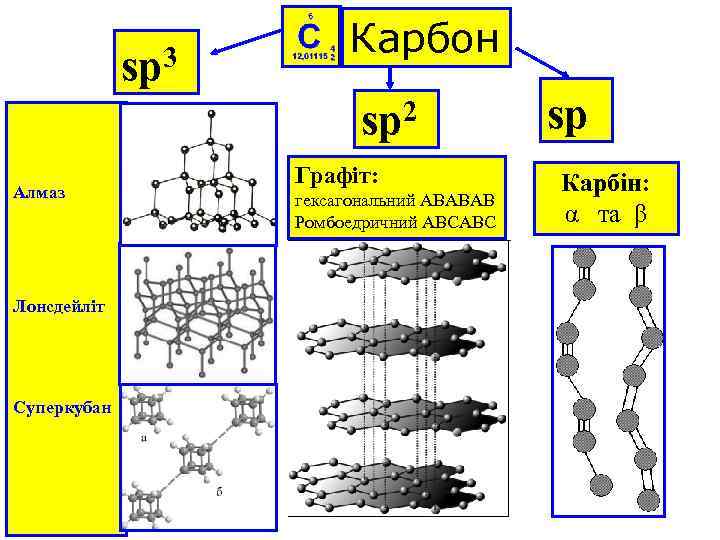

sp 3 Карбон sp 2 Алмаз Лонсдейліт Суперкубан Графіт: гексагональний АВАВАВ Ромбоедричний АВСАВС sp sp 3 Карбон sp 2 Алмаз Лонсдейліт Суперкубан Графіт: гексагональний АВАВАВ Ромбоедричний АВСАВС sp Карбін: α та β

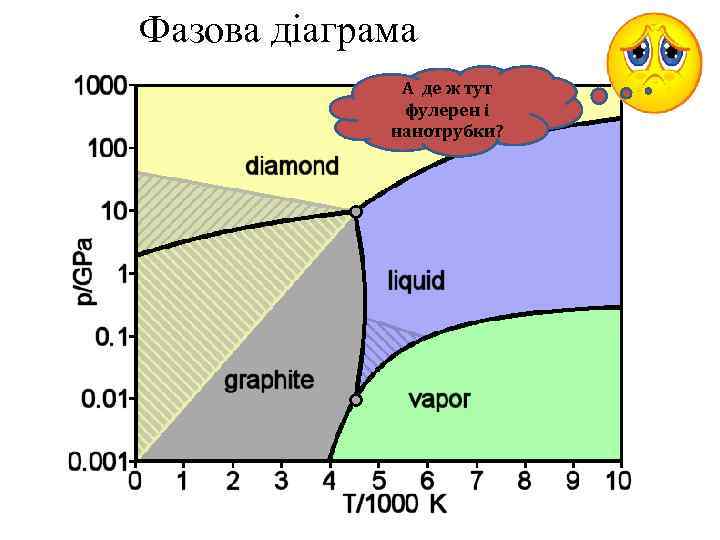

Фазова діаграма А де ж тут фулерен і нанотрубки? Фазова діаграма А де ж тут фулерен і нанотрубки?

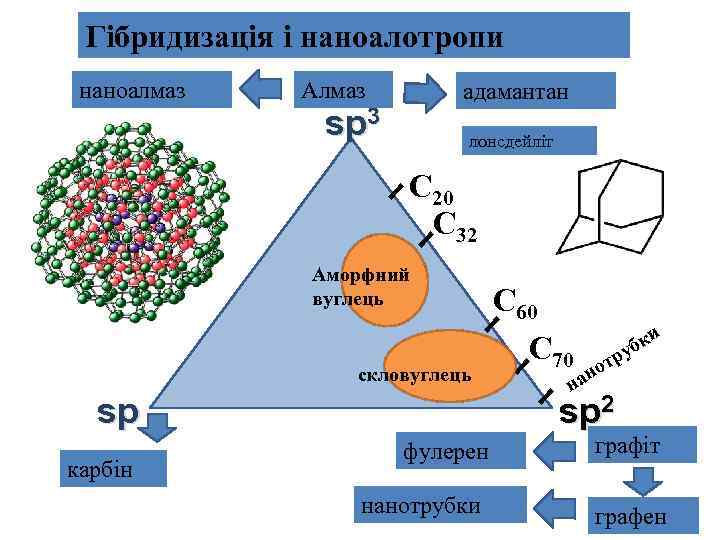

Гібридизація і наноалотропи наноалмаз Алмаз адамантан sp 3 лонсдейліт С 20 С 32 Аморфний Гібридизація і наноалотропи наноалмаз Алмаз адамантан sp 3 лонсдейліт С 20 С 32 Аморфний вуглець скловуглець sp карбін С 60 С 70 р от н и бк у на sp 2 фулерен нанотрубки графіт графен

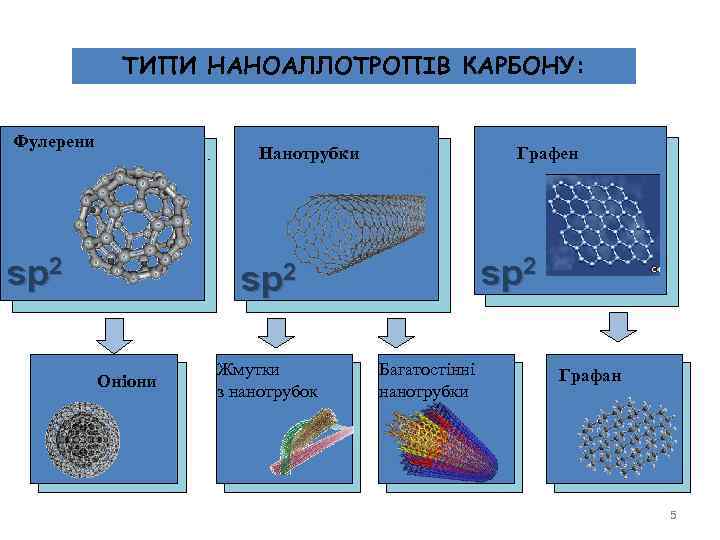

ТИПИ НАНОАЛЛОТРОПІВ КАРБОНУ: Фулерени Нанотрубки sp 2 Графен sp 2 Оніони Жмутки з нанотрубок ТИПИ НАНОАЛЛОТРОПІВ КАРБОНУ: Фулерени Нанотрубки sp 2 Графен sp 2 Оніони Жмутки з нанотрубок Багатостінні нанотрубки Графан 5

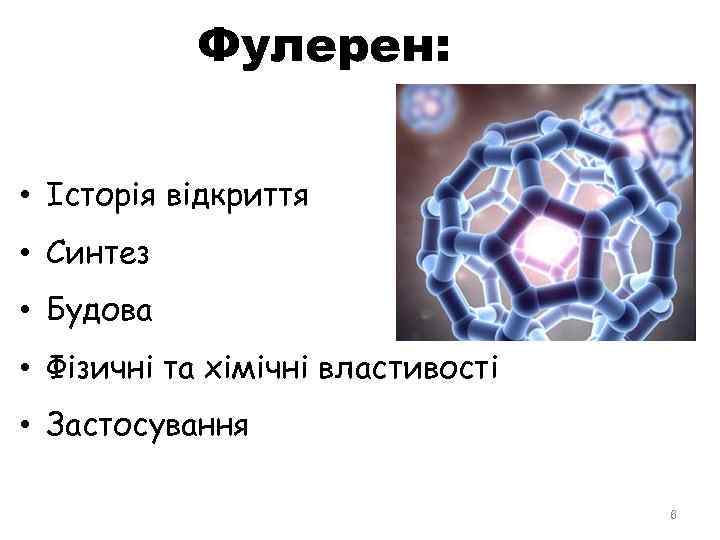

Фулерен: • Історія відкриття • Синтез • Будова • Фізичні та хімічні властивості • Фулерен: • Історія відкриття • Синтез • Будова • Фізичні та хімічні властивості • Застосування 6

Історія Фулерена: урок природи Річард Бакмінстер Фулер Конструктори усіченого ікосаедра: http: //www. house-ball. com. Історія Фулерена: урок природи Річард Бакмінстер Фулер Конструктори усіченого ікосаедра: http: //www. house-ball. com. ua 7

Історія Фулерена Ø 1943 – Hahn & Strassman помітили кластер C 15+ на графітових Історія Фулерена Ø 1943 – Hahn & Strassman помітили кластер C 15+ на графітових електродах; Ø 1970 – E. G. Osawa - теоретичний розрахунок ароматичності графітового моношару; Ø 1985, вересень – експериментально одержаний фулерен Rice University, Houston, Texas Ø 1990 – розробка методу одержання грамових кількостей фулеренів В. Кретчмером, Лэмбом, Д. Хаффманом Ø 1996 - за відкриття фулеренів Крото, Смоллі та Керлу присуджена Нобілівська премія з хімії Robert F. Curl Jr. Harold W. Kroto Richard E. Smalley H. W. Kroto, J. R. Heath, S. C. O’Brien, R. F. Curl, R. E. Smalley, Nature 1985, 318, 162. 8

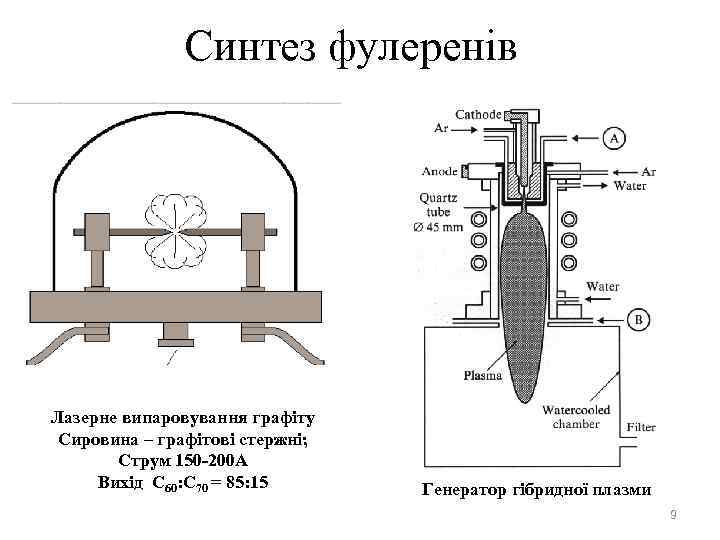

Синтез фулеренів Лазерне випаровування графіту Сировина – графітові стержні; Струм 150 -200 А Вихід Синтез фулеренів Лазерне випаровування графіту Сировина – графітові стержні; Струм 150 -200 А Вихід C 60: C 70 = 85: 15 Генератор гібридної плазми 9

Будова фулерена: 20 шестикутників 12 п'ятикутників, кожен з яких – ізольований від іншого. Типи Будова фулерена: 20 шестикутників 12 п'ятикутників, кожен з яких – ізольований від іншого. Типи зв'язків: 6, 6 з'єднання – 0, 139 нм 5, 6 – з'єднання – 0, 145 нм !!! Правило ізольований пентагонів 10

Гомологічний ряд 1. Стабільні фулерени містять тільки п'яти та шестичленні цикли. 2. Чим вища Гомологічний ряд 1. Стабільні фулерени містять тільки п'яти та шестичленні цикли. 2. Чим вища симетрія – тим стабільніший. 3. П'ятичленні цикли мають бути ізольовані один від одного. 11

Збірка фулерена Ідея 1: формування фулерена з атомних ланцюгів 12 Збірка фулерена Ідея 1: формування фулерена з атомних ланцюгів 12

Збірка фулерена Ідея 2: формування фулерена з графенових фрагментів Збірка фулерена: утворення шляхом зшивання Збірка фулерена Ідея 2: формування фулерена з графенових фрагментів Збірка фулерена: утворення шляхом зшивання фрагментів шестикутників 13

Фізичні властивості фулеренів Ударна міцність Термічна стабільність Розчинність Пришвидшення катіону С 60+ до швидкості Фізичні властивості фулеренів Ударна міцність Термічна стабільність Розчинність Пришвидшення катіону С 60+ до швидкості 20000 км/год (80 е. В) призводить до пружного співударіння з інертною підкладкою (кристалічний силіцій) Сублімує при 700 К без розкладу, зберігаючи стабільність в інертній атмосфері до 1700 К, однак у атмосфері кисню окиснюється вже при 500 К У неполярних органічних розчинниках, температурна залежність не лінійна. 14

Хімія фулеренів 15 Хімія фулеренів 15

Фулерен: застосування 16 Фулерен: застосування 16

По. Хідні фулеренів Ендоедральні фулерени (заповнені), що утворюються за рахунок проникнення атомів до порожнини По. Хідні фулеренів Ендоедральні фулерени (заповнені), що утворюються за рахунок проникнення атомів до порожнини фулерену; Екзоедральні фулерени – продукти приєднання до фулеренів інших атомів; Гетерофулерени –(леговані фулерени) – продукти заміщення частини атомів карбону на гетероатоми. 17

Ендофулерени Mm@Cn -Зміщення включеного атома з геометричного центра фулерена; -Явище переносу заряду на вуглецеву Ендофулерени [email protected] -Зміщення включеного атома з геометричного центра фулерена; -Явище переносу заряду на вуглецеву оболонку -Постійний дипольний момент (La 3+)[email protected] 806 -, (La 3+)[email protected] 726 - , (Sc 2+)[email protected] 844 - Кращий акцептор та донор електронів відносно “порожнього” фулерена [email protected] 60, [email protected] 60, [email protected] 60, 18

ЕНДОФУЛЕРЕНИ Mm@Cn Sc 2 C 2@C 84 19 ЕНДОФУЛЕРЕНИ [email protected] Sc 2 C [email protected] 84 19

Екзофулерени Унікальні можливості шляхом введення функціональних груп: -Хімічна активність; -Вплив на розчинність; -Формування супрамолекулярних Екзофулерени Унікальні можливості шляхом введення функціональних груп: -Хімічна активність; -Вплив на розчинність; -Формування супрамолекулярних комплексів різної природи. Хлорфулерен С 72 Сl 4: два суміжні пентагони!!! K. Ziegler et al. , J. Am. Chem. Soc. 132, 17099 (2010). 20

Проблема стабільності ØКількість вершин має бути парна; ØТріади пентагонів не можуть контактувати; в одній Проблема стабільності ØКількість вершин має бути парна; ØТріади пентагонів не можуть контактувати; в одній вершині; ØФулерен Сv існує, якщо v= 20(h 2+hk+k 2), де 0 < h ≥ k ≥ 0 – цілі числа. a) Sc [email protected] 66. b) [email protected] 72(C 6 H 3 Cl 2). c) La [email protected] 72. 21

Оніони – карбонова цибуля Термін запропановано у 1992 році Д. Угарте -Одержано шляхом відпалу Оніони – карбонова цибуля Термін запропановано у 1992 році Д. Угарте -Одержано шляхом відпалу “фулеренової сажі” -Внутрішній шар з діаметром 0, 7 - 1, 0 нм -Відстань між сусідніми оболонками 0, 34 нм Модель багатогранників Модель з залученням семикутників 22

Фулерит Визначальні фактори формування: Тиск та температура 298 К: гратка КГЦ: а = 1, Фулерит Визначальні фактори формування: Тиск та температура 298 К: гратка КГЦ: а = 1, 417 нм; ρ = 1, 72 г/см 3 Особливості: -Оріентаційна розупорядкованість; -Фазові переходи при зміні температури; -Перехід у надтвердий стан при 13 Гпа -Явище фотополімеризації Пониження температури 23

Нанотрубки одностінні матрьошка багатостінні сувій пап'є-маше Діаметр – 0, 8 – 5, 0 нм Нанотрубки одностінні матрьошка багатостінні сувій пап'є-маше Діаметр – 0, 8 – 5, 0 нм Довжина – 1 – 500 мкм, Кінці – закриті фулереновими ковпачками 24

Історія відкриття нанотрубок 1974 - Ендо помітив нитковидні часточки при конденсації графіту 1985 - Історія відкриття нанотрубок 1974 - Ендо помітив нитковидні часточки при конденсації графіту 1985 - Проф. М. Ю. Корнілов, “Химия и жизнь”, 1991 – Ііджима, лабораторія NEC 25

Геометрія Нанотрубок а 1, а 2 – базисні вектори елементарної комірки; n, m – Геометрія Нанотрубок а 1, а 2 – базисні вектори елементарної комірки; n, m – цілі числа. d – діаметр трубки; Θ – кут хіральності, 0 -30 град; а – 0, 246 нм крісло зигзаг хіральна 26

Нанотрубки і дефекти Топологічні дефекти Дефекти регібридизації Дефекти Ненасичених 27 зв'язків Нанотрубки і дефекти Топологічні дефекти Дефекти регібридизації Дефекти Ненасичених 27 зв'язків

Інкапсульовані нанотрубки Шляхи заповнення нанотрубок: -Введення в порожнину трубки речовин через один з відкритих Інкапсульовані нанотрубки Шляхи заповнення нанотрубок: -Введення в порожнину трубки речовин через один з відкритих кінчиків; -Заповнення нанотрубок безпосередньо під час їх каталітичного синтезу. 28

Методи синтезу нанотрубок Електродуговий синтез – в атмосфері He, використання графітових електродів, I = Методи синтезу нанотрубок Електродуговий синтез – в атмосфері He, використання графітових електродів, I = 100 A, U = 10 -35 B Лазерне випаровування – неодимовий лазер 532 нм, 10 Гц Резисторне випаровування – нагрівання графітової фольги Ліктьове з'єднання 29

МЕТОДИ СИНТЕЗУ НАНОТРУБОК Ca. C 2 + Fe. O Ca. O + Fe + МЕТОДИ СИНТЕЗУ НАНОТРУБОК Ca. C 2 + Fe. O Ca. O + Fe + 2 C + 308 к. Дж Ca. C 2 + Na 2 Si. F 6 2 Ca. F 2 + 2 Na. F + 4 C + Si + 650 к. Дж 2 Ca. C 2 + Si. Cl 4 2 Ca. Cl 2 + Si + 4 C + 776 к. Дж Ca. C 2 + Fe. S Ca. S + Fe + 2 C + 320 к. Дж Ca. C 2 + S Ca. S + 2 C + 415 к. Дж 30

Графен графан А. К. Гейму та К. С. Новосьолову присуждена Нобелівская премія з фізики Графен графан А. К. Гейму та К. С. Новосьолову присуждена Нобелівская премія з фізики за 2010 рік 31

Піподи (peapods) Фулерен + нанотрубка = піпод 32 Піподи (peapods) Фулерен + нанотрубка = піпод 32

Епоха карбону 33 Епоха карбону 33

граючи Карбоном… P. MÉLINON, B. MASENELLI, F. TOURNUS AND A. PEREZ nature materials, VOL граючи Карбоном… P. MÉLINON, B. MASENELLI, F. TOURNUS AND A. PEREZ nature materials, VOL 6, 2007 34

Нано – карбон: розмір має значення! 35 Нано – карбон: розмір має значення! 35

Короткі нотатки • До наноалотропів карбону відносять фулерени, нанотрубки, піподи, графен та ін. , Короткі нотатки • До наноалотропів карбону відносять фулерени, нанотрубки, піподи, графен та ін. , які одержують шляхом сублімації – конденсації графіту або піролізом вуглеводнів. • До похідних фулерена належать: q Екзофулерени (функціаналізація вуглецевої оболонки) q Ендофулерени (заповнені фулерени) q Гетерофулерени (оболонка частково заміщена іншими атомами • Нанотрубки можуть бути одно- або багатошаровими. Їх властивості визначаються геометрією графенової сітки та напрямком, в якому їх досліджують. • Графен – перспективний матеріал, що має високу електро- та теплопровідність, регульовану ширину забороненої зони. 36
