Монтаж строительных конструкций

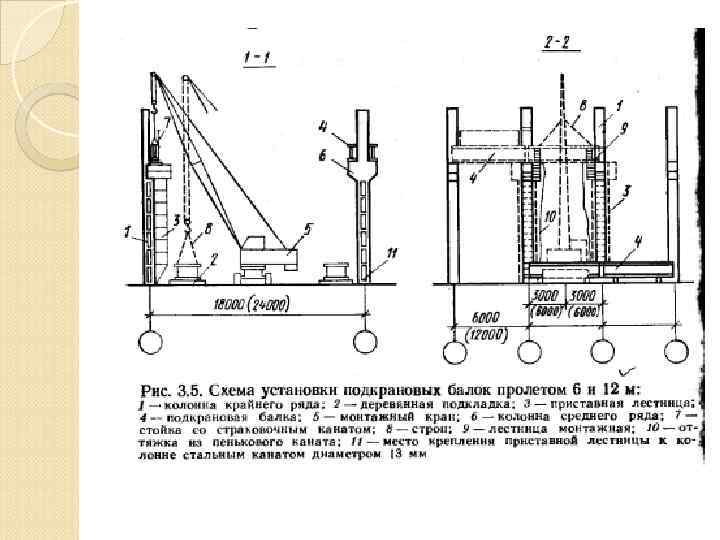

Схема установки подкрановых балок пролетом 6 и 12 м.
• Требуемая грузоподъемность крана Qк складывается из массы монтируемого элемента Qэ, массы монтажных приспособлений Qпр и массы грузозахватного устройства Qгр: Qк≥ Qэ+ Qпр+ Qгр. • Высоту подъема крюка над уровнем стоянки башенного крана определяют: Нк≥ h 0+ hз+ hэ+ hст, где h 0 — превышение монтажного горизонта над уровнем стоянки башенного крана, м; hз — запас по высоте для обеспечения безопасности монтажа (не менее 1 м), м; hэ —высота или толщина элемента, м; hст —высота строповки (от верха элемента до крюка крана), м. • Определяют вылет крюка: Lк=а/2+b + с, где а — ширина подкранового пути, м; b — расстояние от оси подкранового рельса до ближайшей выступающей части здания, м; с —расстояние от центра тяжести элемента до выступающей части здания со стороны крана, м.
