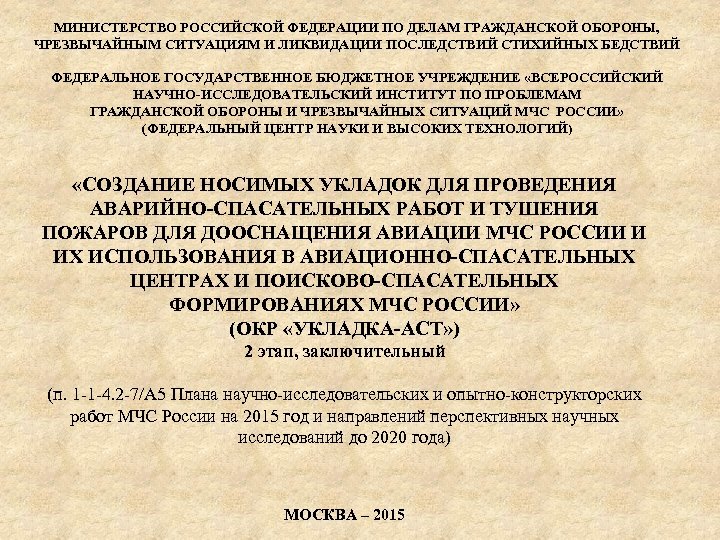

МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДЕЛАМ ГРАЖДАНСКОЙ ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫМ СИТУАЦИЯМ И ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ СТИХИЙНЫХ БЕДСТВИЙ МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДЕЛАМ ГРАЖДАНСКОЙ ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫМ СИТУАЦИЯМ И ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ СТИХИЙНЫХ БЕДСТВИЙ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПО ПРОБЛЕМАМ ГРАЖДАНСКОЙ ОБОРОНЫ И ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЙ МЧС РОССИИ» (ФЕДЕРАЛЬНЫЙ ЦЕНТР НАУКИ И ВЫСОКИХ ТЕХНОЛОГИЙ) «СОЗДАНИЕ НОСИМЫХ УКЛАДОК ДЛЯ ПРОВЕДЕНИЯ АВАРИЙНО-СПАСАТЕЛЬНЫХ РАБОТ И ТУШЕНИЯ ПОЖАРОВ ДЛЯ ДООСНАЩЕНИЯ АВИАЦИИ МЧС РОССИИ И ИХ ИСПОЛЬЗОВАНИЯ В АВИАЦИОННО-СПАСАТЕЛЬНЫХ ЦЕНТРАХ И ПОИСКОВО-СПАСАТЕЛЬНЫХ ФОРМИРОВАНИЯХ МЧС РОССИИ» (ОКР «УКЛАДКА-АСТ» ) 2 этап, заключительный (п. 1 -1 -4. 2 -7/А 5 Плана научно-исследовательских и опытно-конструкторских работ МЧС России на 2015 год и направлений перспективных научных исследований до 2020 года) МОСКВА – 2015

Опытно-конструкторская работа Создание носимых укладок для проведения аварийно-спасательных работ и тушения пожаров для дооснащения Опытно-конструкторская работа Создание носимых укладок для проведения аварийно-спасательных работ и тушения пожаров для дооснащения авиации МЧС России и их использования в авиационно-спасательных центрах и поисково-спасательных формированиях МЧС России» (ОКР «Укладка-АСТ» ) выполняется в соответствии с пунктом п. 1 -1 -4. 2 -7/А 5 Плана научно-исследовательских и опытно-конструкторских работ МЧС России на 2015 год и направлений перспективных научных исследований до 2020 года. ЗАКАЗЧИК: Федеральное казенное учреждение «Центр обеспечения деятельности ЗАКАЗЧИК: федеральной противопожарной службы Государственной противопожарной службы Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий» (ФКУ ЦОД ГПС МЧС России). ЗАКАЗЫВАЮЩЕЕ ПОДРАЗДЕЛЕНИЕ: Департамент пожарно-спасательных ПОДРАЗДЕЛЕНИЕ: сил и специальных формирований МЧС России. СРОКИ ВЫПОЛНЕНИЯ: 1 этап: Начало – 11 ноября 2014 г. Окончание – 20 ноября 2014 г. 2 этап: Начало – 21 ноября 2014 г. Окончание – 10 октября 2015 года. 2

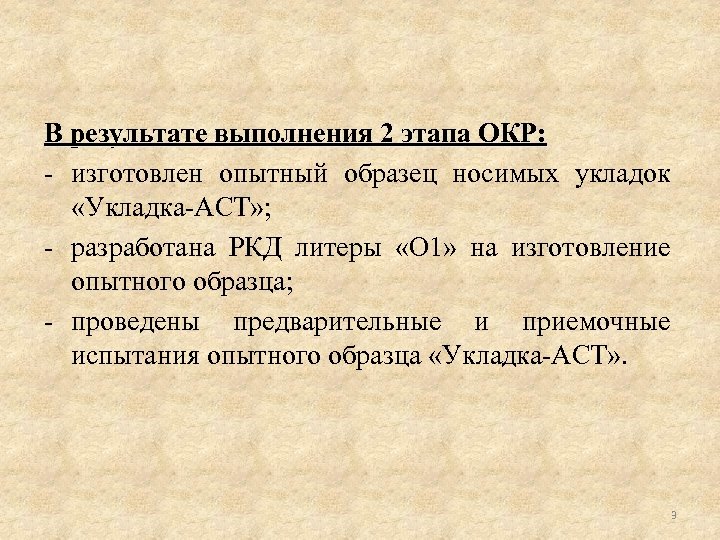

В результате выполнения 2 этапа ОКР: - изготовлен опытный образец носимых укладок «Укладка-АСТ» ; В результате выполнения 2 этапа ОКР: - изготовлен опытный образец носимых укладок «Укладка-АСТ» ; - разработана РКД литеры «О 1» на изготовление опытного образца; - проведены предварительные и приемочные испытания опытного образца «Укладка-АСТ» . 3

Комплект носимых укладок для проведения аварийно-спасательных работ и тушения пожаров создается с целью повышения Комплект носимых укладок для проведения аварийно-спасательных работ и тушения пожаров создается с целью повышения технической оснащенности пожаров авиационных и поисково-спасательных подразделений МЧС России и предназначается для автономного обеспечения ведения разведки и мониторинга ЧС, поиска пострадавших в результате аварий, а также проведения аварийноспасательных работ в труднодоступных районах в ходе ликвидации последствий ЧС. Комплект «Укладка-АСТ» состоит из транспортировочных контейнеровукладок для размещения специального оборудования и включает: - укладка навигации, инженерной разведки, фото- и видеофиксации и мониторинга районов ЧС; - укладка химической разведки; - укладка радиационной разведки; - укладка средств связи и оповещения; - укладка средств и систем поиска пострадавших в районах ЧС; - укладка средств ликвидации последствий ЧС и специализированных аварийно -спасательных средств; - укладка средств пожаротушения; -укладка первой помощи. 4

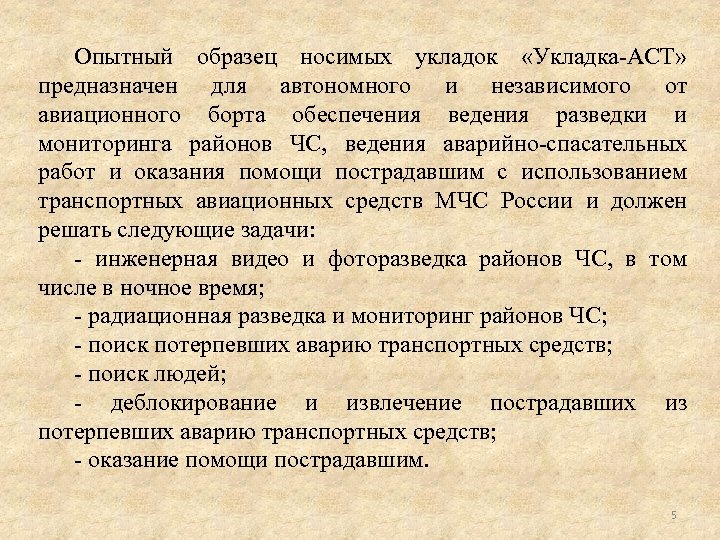

Опытный образец носимых укладок «Укладка-АСТ» предназначен для автономного и независимого от авиационного борта обеспечения Опытный образец носимых укладок «Укладка-АСТ» предназначен для автономного и независимого от авиационного борта обеспечения ведения разведки и мониторинга районов ЧС, ведения аварийно-спасательных работ и оказания помощи пострадавшим с использованием транспортных авиационных средств МЧС России и должен решать следующие задачи: - инженерная видео и фоторазведка районов ЧС, в том числе в ночное время; - радиационная разведка и мониторинг районов ЧС; - поиск потерпевших аварию транспортных средств; - поиск людей; - деблокирование и извлечение пострадавших из потерпевших аварию транспортных средств; - оказание помощи пострадавшим. 5

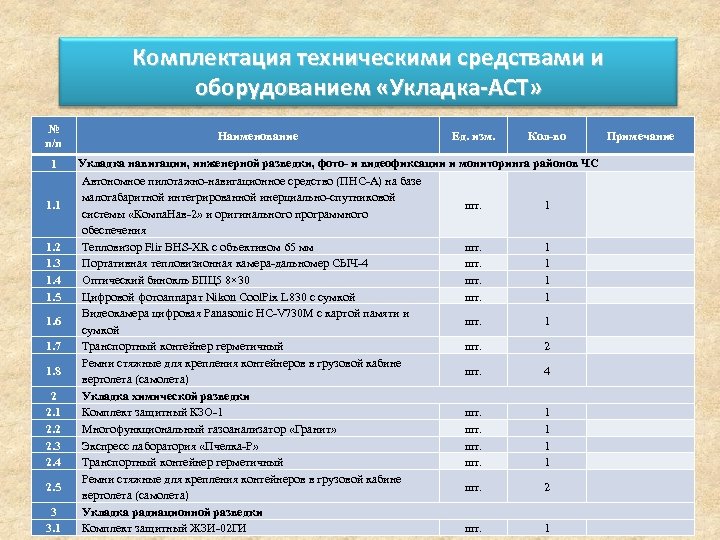

Комплектация техническими средствами и оборудованием «Укладка-АСТ» № п/п 1 1. 2 1. 3 1. Комплектация техническими средствами и оборудованием «Укладка-АСТ» № п/п 1 1. 2 1. 3 1. 4 1. 5 1. 6 1. 7 1. 8 2 2. 1 2. 2 2. 3 2. 4 2. 5 3 3. 1 Наименование Ед. изм. Кол-во Укладка навигации, инженерной разведки, фото- и видеофиксации и мониторинга районов ЧС Автономное пилотажно-навигационное средство (ПНС-А) на базе малогабаритной интегрированной инерциально-спутниковой шт. 1 системы «Компа. Нав-2» и оригинального программного обеспечения Тепловизор Flir BHS-XR с объективом 65 мм шт. 1 Портативная тепловизионная камера-дальномер СЫЧ-4 шт. 1 Оптический бинокль БПЦ 5 8× 30 шт. 1 Цифровой фотоаппарат Nikon Cool. Pix L 830 с сумкой шт. 1 Видеокамера цифровая Panasonic HC-V 730 M с картой памяти и шт. 1 сумкой Транспортный контейнер герметичный шт. 2 Ремни стяжные для крепления контейнеров в грузовой кабине шт. 4 вертолета (самолета) Укладка химической разведки Комплект защитный КЗО-1 шт. 1 Многофункциональный газоанализатор «Гранит» шт. 1 Экспресс лаборатория «Пчелка-Р» шт. 1 Транспортный контейнер герметичный шт. 1 Ремни стяжные для крепления контейнеров в грузовой кабине шт. 2 вертолета (самолета) Укладка радиационной разведки Комплект защитный ЖЗИ-02 ГИ шт. 1 Примечание 6

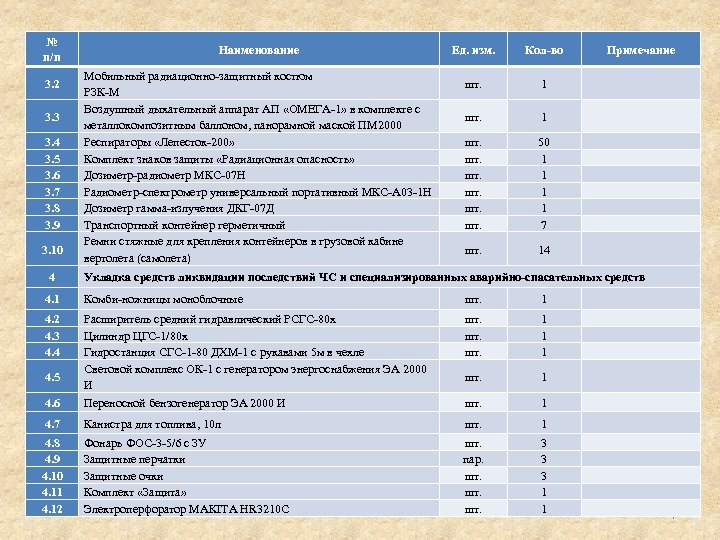

№ п/п 3. 2 3. 3 3. 4 3. 5 3. 6 3. 7 № п/п 3. 2 3. 3 3. 4 3. 5 3. 6 3. 7 3. 8 3. 9 3. 10 4 Наименование Мобильный радиационно-защитный костюм РЗК-М Воздушный дыхательный аппарат АП «ОМЕГА-1» в комплекте с металлокомпозитным баллоном, панорамной маской ПМ 2000 Респираторы «Лепесток-200» Комплект знаков защиты «Радиационная опасность» Дозиметр-радиометр МКС-07 Н Радиометр-спектрометр универсальный портативный МКС-А 03 -1 Н Дозиметр гамма-излучения ДКГ-07 Д Транспортный контейнер герметичный Ремни стяжные для крепления контейнеров в грузовой кабине вертолета (самолета) Ед. изм. Кол-во Примечание шт. 1 шт. шт. шт. 50 1 1 7 шт. 14 Укладка средств ликвидации последствий ЧС и специализированных аварийно-спасательных средств 4. 1 Комби-ножницы моноблочные шт. 1 4. 2 4. 3 4. 4 шт. шт. 1 1 1 шт. 1 4. 6 Расширитель средний гидравлический РСГС-80 х Цилиндр ЦГС-1/80 х Гидростанция СГС-1 -80 ДXM-1 с рукавами 5 м в чехле Световой комплекс ОК-1 с генератором энергоснабжения ЭА 2000 И Переносной бензогенератор ЭА 2000 И шт. 1 4. 7 Канистра для топлива, 10 л шт. 1 4. 8 4. 9 4. 10 4. 11 4. 12 Фонарь ФОС-3 -5/6 с ЗУ Защитные перчатки Защитные очки Комплект «Защита» Электроперфоратор MAKITA HR 3210 C шт. пар. шт. шт. 3 3 3 1 1 4. 5 7

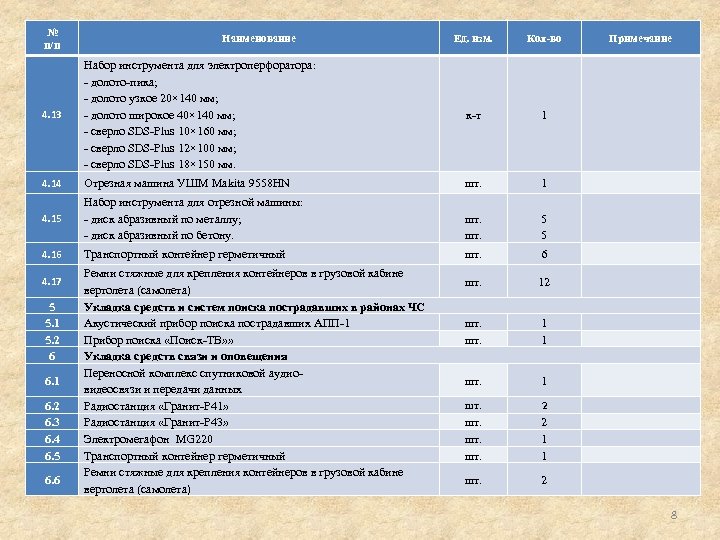

№ п/п Ед. изм. Кол-во 4. 13 Набор инструмента для электроперфоратора: - долото-пика; - № п/п Ед. изм. Кол-во 4. 13 Набор инструмента для электроперфоратора: - долото-пика; - долото узкое 20× 140 мм; - долото широкое 40× 140 мм; - сверло SDS-Plus 10× 160 мм; - сверло SDS-Plus 12× 100 мм; - сверло SDS-Plus 18× 150 мм. к-т 1 4. 14 Отрезная машина УШМ Makita 9558 HN шт. 1 4. 15 Набор инструмента для отрезной машины: - диск абразивный по металлу; - диск абразивный по бетону. шт. 5 5 4. 16 Транспортный контейнер герметичный шт. 6 шт. 12 шт. 1 1 шт. 1 шт. 2 шт. шт. 2 1 1 шт. 2 4. 17 5 5. 1 5. 2 6 6. 1 6. 2 6. 3 6. 4 6. 5 6. 6 Наименование Ремни стяжные для крепления контейнеров в грузовой кабине вертолета (самолета) Укладка средств и систем поиска пострадавших в районах ЧС Акустический прибор поиска пострадавших АПП-1 Прибор поиска «Поиск-ТВ» » Укладка средств связи и оповещения Переносной комплекс спутниковой аудиовидеосвязи и передачи данных Радиостанция «Гранит-Р 41» Радиостанция «Гранит-Р 43» Электромегафон MG 220 Транспортный контейнер герметичный Ремни стяжные для крепления контейнеров в грузовой кабине вертолета (самолета) Примечание 8

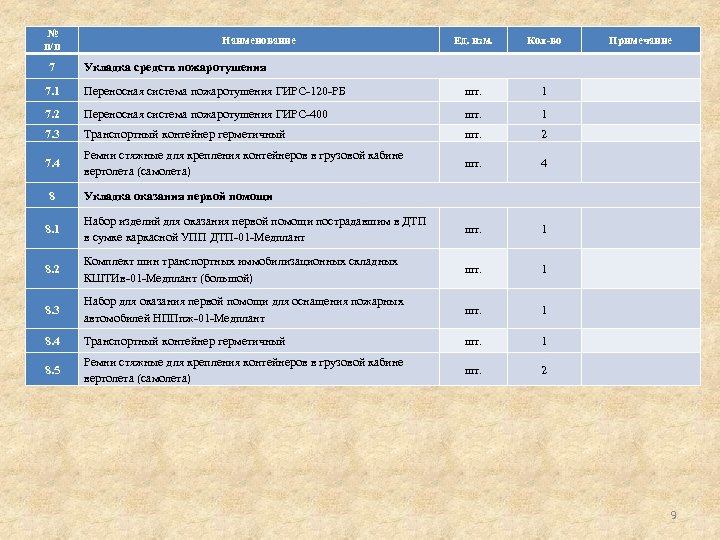

№ п/п 7 Наименование Ед. изм. Кол-во Примечание Укладка средств пожаротушения 7. 1 Переносная № п/п 7 Наименование Ед. изм. Кол-во Примечание Укладка средств пожаротушения 7. 1 Переносная система пожаротушения ГИРС-120 -РБ шт. 1 7. 2 Переносная система пожаротушения ГИРС-400 шт. 1 7. 3 Транспортный контейнер герметичный шт. 2 7. 4 Ремни стяжные для крепления контейнеров в грузовой кабине вертолета (самолета) шт. 4 8 Укладка оказания первой помощи 8. 1 Набор изделий для оказания первой помощи пострадавшим в ДТП в сумке каркасной УПП ДТП-01 -Медплант шт. 1 8. 2 Комплект шин транспортных иммобилизационных складных КШТИв-01 -Медплант (большой) шт. 1 8. 3 Набор для оказания первой помощи для оснащения пожарных автомобилей НППпж-01 -Медплант шт. 1 8. 4 Транспортный контейнер герметичный шт. 1 8. 5 Ремни стяжные для крепления контейнеров в грузовой кабине вертолета (самолета) шт. 2 9

Опытный образец носимых укладок «Укладка-АСТ» 10 Опытный образец носимых укладок «Укладка-АСТ» 10

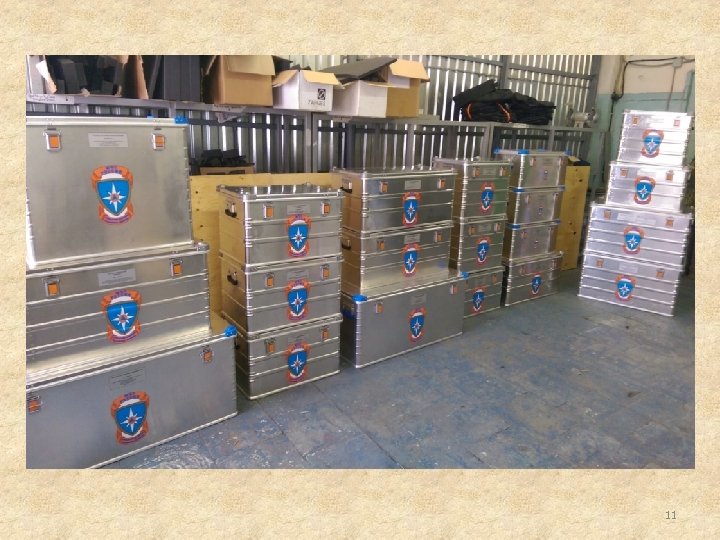

11 11

Укладка навигации, инженерной разведки, фото- и видеофиксации и мониторинга районов ЧС ДАЛЬНОМЕР СЫЧ 4 Укладка навигации, инженерной разведки, фото- и видеофиксации и мониторинга районов ЧС ДАЛЬНОМЕР СЫЧ 4 12

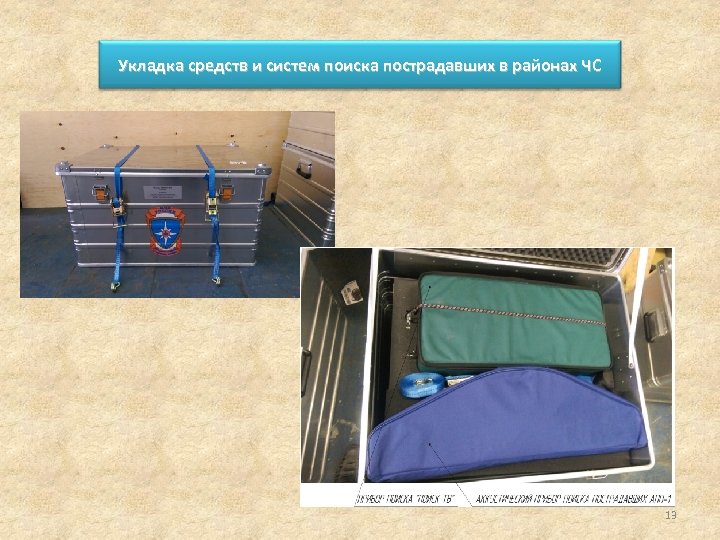

Укладка средств и систем поиска пострадавших в районах ЧС 13 Укладка средств и систем поиска пострадавших в районах ЧС 13

Укладка химической разведки 14 Укладка химической разведки 14

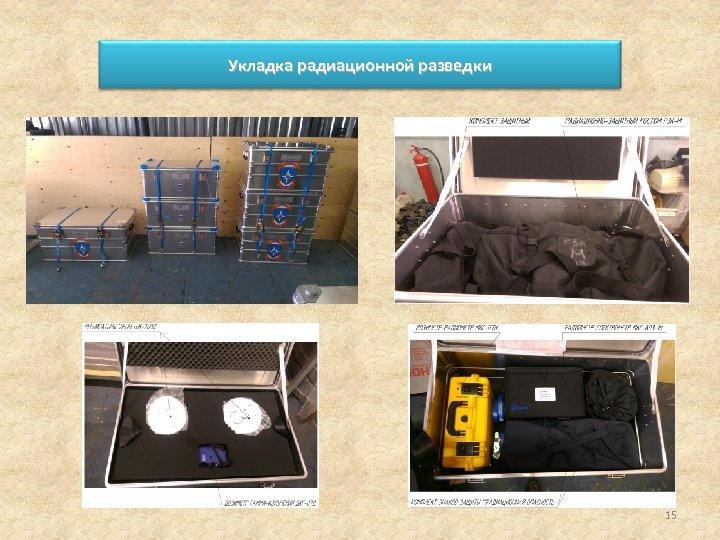

Укладка радиационной разведки 15 Укладка радиационной разведки 15

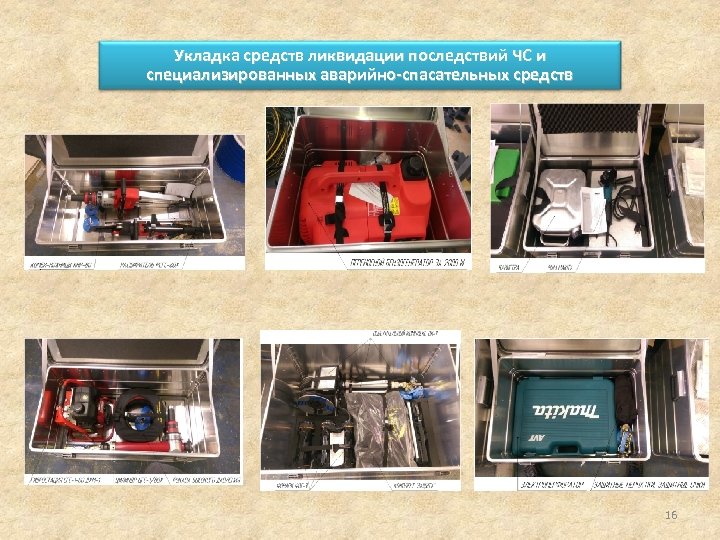

Укладка средств ликвидации последствий ЧС и специализированных аварийно-спасательных средств 16 Укладка средств ликвидации последствий ЧС и специализированных аварийно-спасательных средств 16

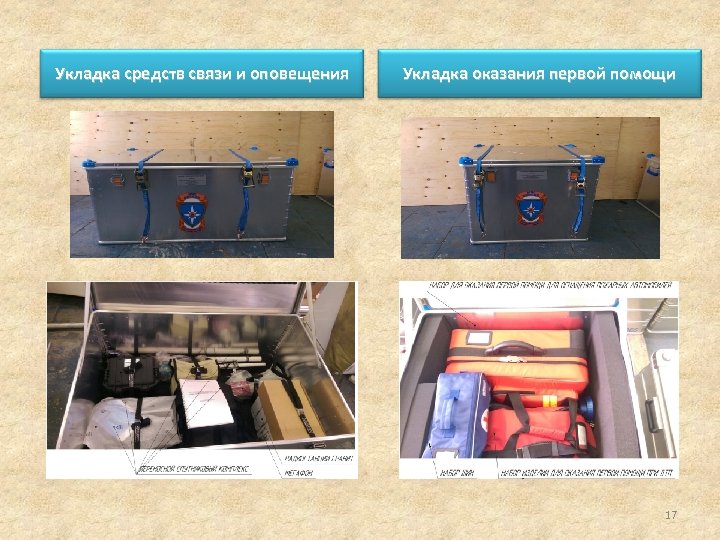

Укладка средств связи и оповещения Укладка оказания первой помощи 17 Укладка средств связи и оповещения Укладка оказания первой помощи 17

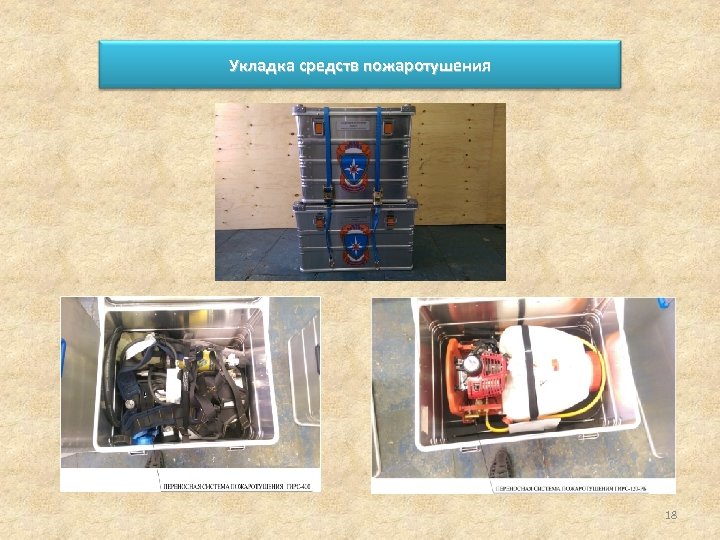

Укладка средств пожаротушения 18 Укладка средств пожаротушения 18
