5.5 магнитная цепь, реакция якоря МПТ.pptx

  • Количество слайдов: 10

Машины постоянного тока Тема урока: Магнитная цепь и реакция якоря МПТ Цели урока: Обучающая: Машины постоянного тока Тема урока: Магнитная цепь и реакция якоря МПТ Цели урока: Обучающая: - Сформировать основные понятия о магнитной цепи МПТ Развивающая : - Закрепить представления об устройстве и принципе работе МПТ Воспитательная: - Содействовать формированию профессиональных навыков техника

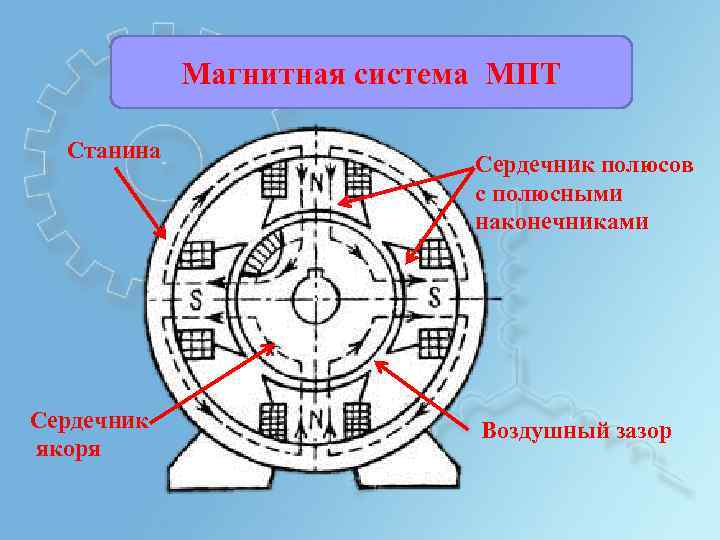

Магнитная система МПТ Станина Сердечник якоря Сердечник полюсов с полюсными наконечниками Воздушный зазор Магнитная система МПТ Станина Сердечник якоря Сердечник полюсов с полюсными наконечниками Воздушный зазор

Магнитное поле МПТ в режиме холостого хода Фc Фc Фm х х Ф Фm Магнитное поле МПТ в режиме холостого хода Фc Фc Фm х х Ф Фm 0 0

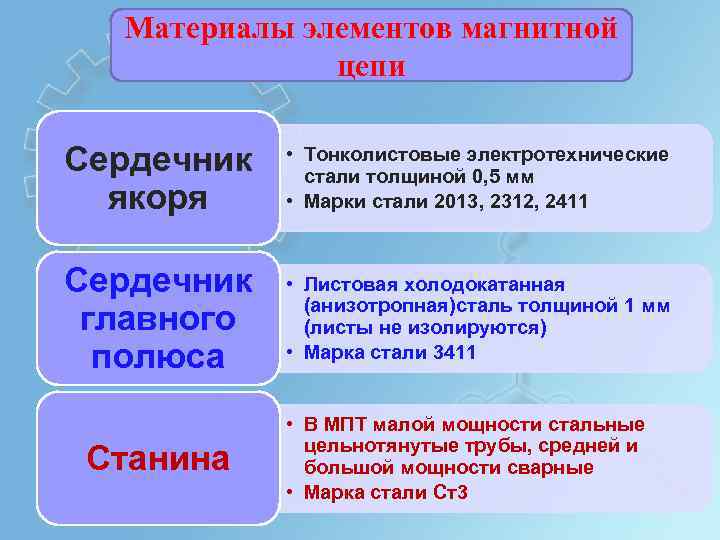

Материалы элементов магнитной цепи Сердечник якоря • Тонколистовые электротехнические стали толщиной 0, 5 мм Материалы элементов магнитной цепи Сердечник якоря • Тонколистовые электротехнические стали толщиной 0, 5 мм • Марки стали 2013, 2312, 2411 Сердечник главного полюса • Листовая холодокатанная (анизотропная)сталь толщиной 1 мм (листы не изолируются) • Марка стали 3411 Станина • В МПТ малой мощности стальные цельнотянутые трубы, средней и большой мощности сварные • Марка стали Ст3

 Реакция якоря Реакция якоря

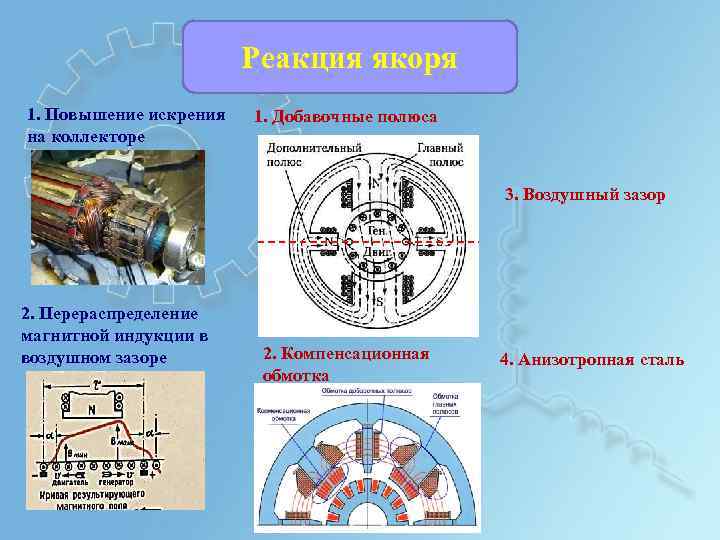

Реакция якоря 1. Повышение искрения на коллекторе 1. Добавочные полюса 3. Воздушный зазор 2. Реакция якоря 1. Повышение искрения на коллекторе 1. Добавочные полюса 3. Воздушный зазор 2. Перераспределение магнитной индукции в воздушном зазоре 2. Компенсационная обмотка 4. Анизотропная сталь

Закрепление материала Охарактеризуйте участки магнитной цепи МПТ 1 2 4 3 5 Закрепление материала Охарактеризуйте участки магнитной цепи МПТ 1 2 4 3 5

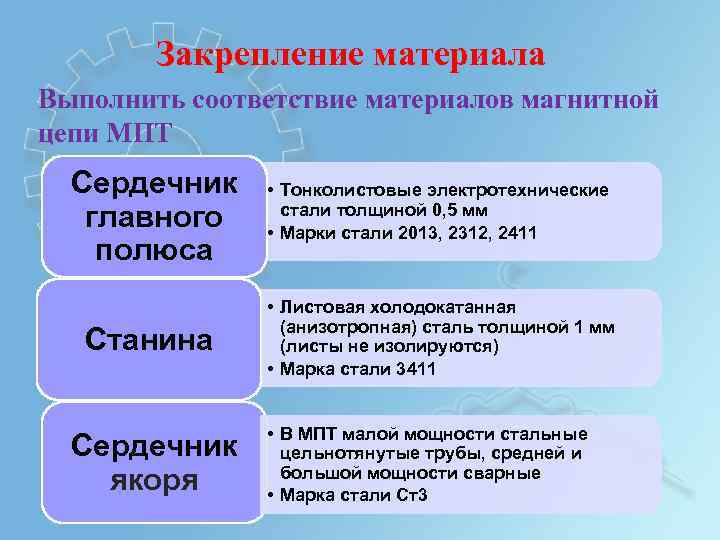

Закрепление материала Выполнить соответствие материалов магнитной цепи МПТ Сердечник главного полюса • Тонколистовые электротехнические Закрепление материала Выполнить соответствие материалов магнитной цепи МПТ Сердечник главного полюса • Тонколистовые электротехнические стали толщиной 0, 5 мм • Марки стали 2013, 2312, 2411 Станина • Листовая холодокатанная (анизотропная) сталь толщиной 1 мм (листы не изолируются) • Марка стали 3411 Сердечник якоря • В МПТ малой мощности стальные цельнотянутые трубы, средней и большой мощности сварные • Марка стали Ст3

Закрепление материала Охарактеризуйте магнитные поля МПТ Магнитное поле якоря Результирующее магнитное поле МПТ Магнитное Закрепление материала Охарактеризуйте магнитные поля МПТ Магнитное поле якоря Результирующее магнитное поле МПТ Магнитное поле МПТ на х/х

Задание на дом М. М. Кацман «Электрические машины» 1. Глава 26, § 26. 1, Задание на дом М. М. Кацман «Электрические машины» 1. Глава 26, § 26. 1, § 26. 2, § 26. 4 стр. 348 – 358. В тетрадях по самостоятельной работе: 1. Начертить рис. 26. 2 Расчетный участок магнитной цепи четырехполюсной МПТ (М. М. Кацман § 26. 1 стр. 349); 2. Выполнить опорный конспект «Методика расчета магнитной цепи МПТ» .
