Скачать презентацию Магнитное поле Линии индукции магнитного поля По материалам Скачать презентацию Магнитное поле Линии индукции магнитного поля По материалам

12_магнитное.ppt

  • Количество слайдов: 41

Магнитное поле. Линии индукции магнитного поля. По материалам Т. Ю. Мартемьяновой https: //sites. google. Магнитное поле. Линии индукции магнитного поля. По материалам Т. Ю. Мартемьяновой https: //sites. google. com/site/physics 239/

Естественные магниты Постоянные магниты – это тела, длительное время сохраняющие намагниченность. Основное свойство магнтов: Естественные магниты Постоянные магниты – это тела, длительное время сохраняющие намагниченность. Основное свойство магнтов: притягивать тела из железа или его сплавов (напр. стали).

Постоянный магнит всегда имеет 2 магнитных полюса: северный (N) и южный (S). Наиболее сильно Постоянный магнит всегда имеет 2 магнитных полюса: северный (N) и южный (S). Наиболее сильно магнитное поле постоянного магнита у его полюсов. Те места магнита, где обнаруживаются наиболее сильные взаимодействия называются полюсами магнита

Взаимодействие магнитов : 1. одноименные полюса отталкиваются, 2. разноименные полюса притягиваются. Взаимодействие магнитов объясняется Взаимодействие магнитов : 1. одноименные полюса отталкиваются, 2. разноименные полюса притягиваются. Взаимодействие магнитов объясняется тем, что любой магнит имеет магнитное поле, и эти магнитные поля взаимодействуют между собой.

http: //www. youtube. com/watch? v=f 6 Cq. As. Yb. E 58 http: //www. youtube. com/watch? v=f 6 Cq. As. Yb. E 58

http: //www. youtube. com/watch? v=e. Zm 1 e 1 ln. SIA http: //www. youtube. com/watch? v=e. Zm 1 e 1 ln. SIA

Индикаторные магнитные стрелки ориентируются по направлению касательных к силовым линиям магнитного поля. Индикаторные магнитные стрелки ориентируются по направлению касательных к силовым линиям магнитного поля.

Магнитное поле защищает поверхность Земли от излучения космоса. Магнитное поле защищает поверхность Земли от излучения космоса.

Х. Эрстед наблюдал силовое взаимодействие проводника с токами. А. Ампер наблюдал силовое взаимодействие двух Х. Эрстед наблюдал силовое взаимодействие проводника с токами. А. Ампер наблюдал силовое взаимодействие двух проводников с токами. http: //www. youtube. com/watch? v=g 37 PEIxg. CVs http: //www. youtube. com/watch? v=PSr. P 8084 urk http: //www. youtube. com/watch? v=F 4 JL 2 vv. Yd 8 c

В пространстве вокруг проводника с током (а в общем случае вокруг любого движущегося электрического В пространстве вокруг проводника с током (а в общем случае вокруг любого движущегося электрического заряда) возникает магнитное поле. Магнитные силы этого поля действуют на стрелку и поворачивают ее. В общем случае можно сказать, что магнитное поле возникает вокруг движущихся электрических зарядов. Электрический ток и магнитное поле неотделимы друг от друга.

Магнитное поле постоянных магнитов. Согласно гипотезе французского ученого Ампера внутри вещества существуют элементарные электрические Магнитное поле постоянных магнитов. Согласно гипотезе французского ученого Ампера внутри вещества существуют элементарные электрические токи ( токи Ампера), которые образуются вследствие движения электронов вокруг ядер атомов и вокруг собственной оси. При движении электронов возникает элементарные магнитные поля. При внесении куска железа во внешнее магнитное поле все элементарные магнитные поля в этом железе ориентируются одинаково во внешнем магнитном поле, образуя собственное магнитное поле. Так кусок железа становится магнитом.

Магнитное поле, окружающее постоянный магнит или провод с током, можно исследовать с помощью так Магнитное поле, окружающее постоянный магнит или провод с током, можно исследовать с помощью так называемого индикатора магнитного поля (точечного магнитного диполя) – небольшой по величине магнитной стрелки или маленькой рамки с током, которая не вносит заметного изменения в исследуемое магнитное поле.

МАГНИТНАЯ СТРЕЛКА представляет из себя маленький магнит, установленный на острие иглы, имеет два полюса: МАГНИТНАЯ СТРЕЛКА представляет из себя маленький магнит, установленный на острие иглы, имеет два полюса: северный и южный. Магнитная стрелка может свободно вращаться на кончике иглы. Северный конец магнитной стрелки всегда показывает на "север". Линия, соединяющая полюсы магнитной стрелки называется осью магнитной стрелки.

http: //www. youtube. com/watch? v=HE 7 EOxjo 1_Q http: //www. youtube. com/watch? v=HE 7 EOxjo 1_Q

На опыте было установлено, что в однородном магнитном поле момент сил зависит от расположения На опыте было установлено, что в однородном магнитном поле момент сил зависит от расположения рамки, размеров и от силы тока, но не завит от формы рамки. Индукция магнитного поля – векторная физическая величина, численно равная моменту силы, действующей на рамку единичной площади с единичным током, помещенной в данную точку.

http: //www. youtube. com/watch? v=T 8 Qqfyt. Aj. Jo http: //www. youtube. com/watch? v=T 8 Qqfyt. Aj. Jo

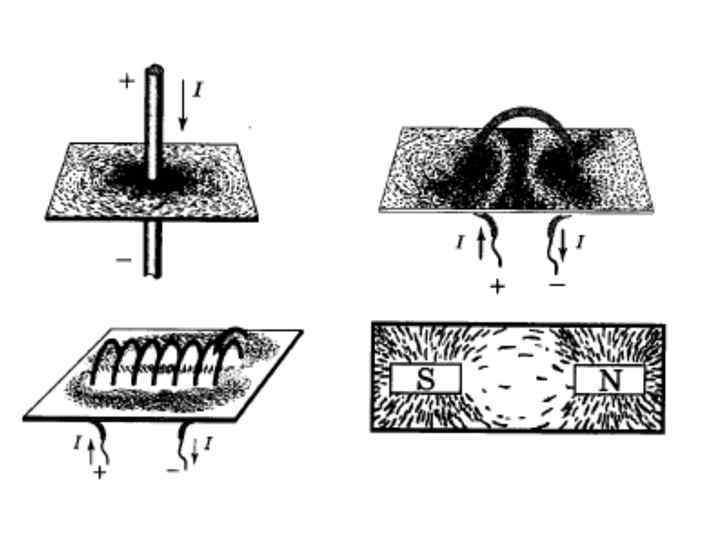

Магнитное поле прямолинейного проводника с током Магнитное поле прямолинейного проводника с током

Правило правой руки 1: если прямой проводник обхватить ладонью так, чтобы отогнутый большой палец Правило правой руки 1: если прямой проводник обхватить ладонью так, чтобы отогнутый большой палец указывал направление тока в проводнике, то оставшиеся пальцы укажут направление силовых линий магнитного поля.

смотрим теперь проводник, свёрнутый в виде спирали, по которому идёт ток – СОЛЕНОИД http: смотрим теперь проводник, свёрнутый в виде спирали, по которому идёт ток – СОЛЕНОИД http: //www. youtube. com/watch? v=XRHl 8 r. J 6 qd. U

Магнитное поле кругового проводника с током Правило правой руки 2: Если обхватить соленоид ладонью Магнитное поле кругового проводника с током Правило правой руки 2: Если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

Электромагнит — устройство, создающее магнитное поле при прохождении электрического тока. Электромагнит — устройство, создающее магнитное поле при прохождении электрического тока.
