ЛОГИЧЕСКАЯ МОДЕЛЬ ГИС-ПРОЕКТА Выполнил ст. гр. ГК-29. 08 Красильникова А. А. ЛОГИЧЕСКАЯ МОДЕЛЬ ГИС-ПРОЕКТА Выполнил ст. гр. ГК-29. 08 Красильникова А. А.

Логическая модель ГИС-проекта Первым шагом при создании логической модели БД является построение диаграммы ERD Логическая модель ГИС-проекта Первым шагом при создании логической модели БД является построение диаграммы ERD (Entity Relationship Diagram). ERD-диаграммы состоят из трех частей: Øсущностей ( субъект, место, вещь, содержащие информацию); Øатрибутов ( характеристики) Øвзаимосвязей (связи между сущностями)

Структура ГИС-проекта Картографическ ая основа Территория ННГАСУ Коммуникации ГИС-проект (ННГАСУ) Поэтажные планы Корпуса Тематические Структура ГИС-проекта Картографическ ая основа Территория ННГАСУ Коммуникации ГИС-проект (ННГАСУ) Поэтажные планы Корпуса Тематические объекты

 «Картографическая основа» ü ü ü ü ü Координатная сетка Горизонтали Отметки Здания Растительность «Картографическая основа» ü ü ü ü ü Координатная сетка Горизонтали Отметки Здания Растительность Покрытия Граница Деревья Ограждения

 «Коммуникации» § § § ЛЭП Водопровод Теплопровод Канализация Линии связи «Коммуникации» § § § ЛЭП Водопровод Теплопровод Канализация Линии связи

Организация графических данных блока «Территория ННГАСУ» Тип представления данных: Ø Точечный Ø Линейный Ø Организация графических данных блока «Территория ННГАСУ» Тип представления данных: Ø Точечный Ø Линейный Ø Площадной

Графическое представление точечных объектов Название слоя Условный знак Примечание Черный Trees Цвет Деревья Grid Графическое представление точечных объектов Название слоя Условный знак Примечание Черный Trees Цвет Деревья Grid + Голубой Координатн ая сетка Elevation точка с отметкой Коричневый Высотные отметки

Графическое представление линейных объектов Название слоя Тип линии Border Одна линия PTL Двусторонние стрелки Графическое представление линейных объектов Название слоя Тип линии Border Одна линия PTL Двусторонние стрелки 0, 2 Черный Plumbing Одна линия и символ «В» 0, 2 Темнозеленый Водопровод Thermal Одна линия и символ «Т» 0, 2 Синий Теплопровод Sewerage Одна линия и символ «К» 0, 2 Коричневый Канализация Telecommunic Одна линия с ation точкой 0, 2 Оранжевый Линии связи 0, 2 Черный Ограждения 0, 2 Коричневый Горизонтали Fences Сontour Зависит от типа Одна линия Толщина линии в точках 0, 5 Стиль линии Цвет Примечание Красный Граница квартала ЛЭП

Графическое представление площадных объектов Название слоя Тип Толщина Стиль линии в линии границы точках Графическое представление площадных объектов Название слоя Тип Толщина Стиль линии в линии границы точках границы Цвет заливки Примеча ние Buildings Одна линия 0, 2 Сплошна я Черный Светложелтый Здания Greenery Одна линия 0, 2 Сплошна я Черный Светлозеленый Растител ьность Coverage Одна линия 0, 2 Сплошна я Черный Светлосерый Покрыти я

Организация атрибутивных данных слоя «Здания» Название поля ID Тип Размер Параметр Примечание Целое 8 Организация атрибутивных данных слоя «Здания» Название поля ID Тип Размер Параметр Примечание Целое 8 Счетчик Идентификатор Name Символьное 30 - Название Address Символьное 50 - Адрес Type Material Целое 1 1 - Тип Материал Floors Целое 2 - Этажность Area Десятичное 7, 2 - Площадь, м 2 Notes Символьное 100 - Примечание

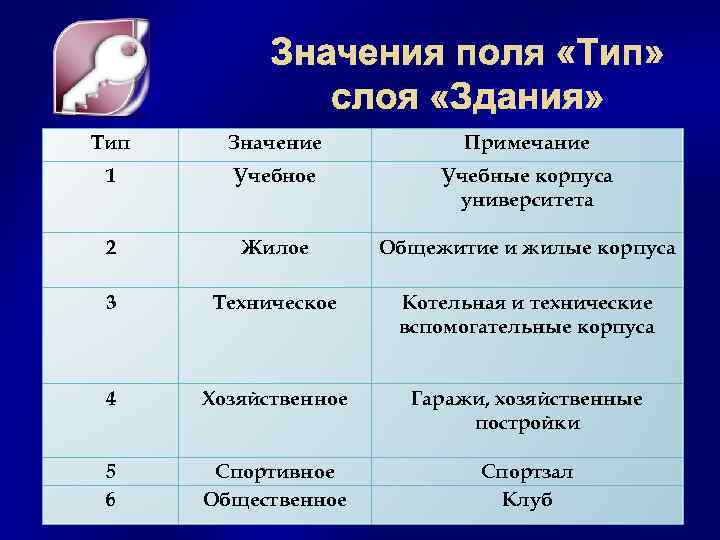

Тип Значение Примечание 1 Учебное Учебные корпуса университета 2 Жилое Общежитие и жилые корпуса Тип Значение Примечание 1 Учебное Учебные корпуса университета 2 Жилое Общежитие и жилые корпуса 3 Техническое Котельная и технические вспомогательные корпуса 4 Хозяйственное Гаражи, хозяйственные постройки 5 6 Спортивное Общественное Спортзал Клуб

Материал Значение Примечание 1 Кирпичное Здания из кирпичной, котельцовой и т. п. кладки 2 Материал Значение Примечание 1 Кирпичное Здания из кирпичной, котельцовой и т. п. кладки 2 Железобетонное Каркасные здания с железобетонными плитами 3 Металлическое Металлические гаражи

Поэтажные планы ü ü ü ü ü Помещения Стены Окна Двери Лестницы Розетки Выключатели Поэтажные планы ü ü ü ü ü Помещения Стены Окна Двери Лестницы Розетки Выключатели Радиаторы Лифтовые шахты

Организация графических данных слоев поэтажных планов корпуса Название Тип линии Толщина Стиль Цвет Примечание Организация графических данных слоев поэтажных планов корпуса Название Тип линии Толщина Стиль Цвет Примечание слоя границы заливки Rooms линии в линии границы точках границы Одна линия 0, 2 Сплошная Черный Белый Помещения Walls Одна линия 0, 2 Сплошная Черный Красный Стены Windows Одна линия 0, 2 Сплошная Черный Голубой Окна Doors Одна линия 0, 2 Сплошная Черный Двери Elevators Одна линия 0, 2 Сплошная Черный Фиолетов ый Темносерый Stairs Одна линия 0, 2 Сплошная Черный Светлосерый Лестницы Trunks Одна линия 0, 2 Сплошная Черный Синий Вентиляцио нные шахты Лифтовые шахты

Структура таблицы «Помещения» Название поля Тип Размер Параметр Примечание ID Целое 8 Счетчик Number Структура таблицы «Помещения» Название поля Тип Размер Параметр Примечание ID Целое 8 Счетчик Number Целое 4 - Area Вещественное 7, 2 - Идентификато р Номер аудитории Площадь, м 2 Height Вещественное 4, 2 - Высота, м Usage Целое 2 - Функциональн ое назначение Department Символьное 30 Необяз. Кафедра Sockets Целое 2 - Количество розеток Radiators Целое 2 - Количество радиаторов Lamps Целое 2 - Notes Символьное 100 - Количество ламп Примечание

Тип 1 2 Значения поля «Функциональное назначение таблицы «Помещения» Значение Учебное Лаборатория Примечание Учебная Тип 1 2 Значения поля «Функциональное назначение таблицы «Помещения» Значение Учебное Лаборатория Примечание Учебная аудитория Аудитория для проведения практических и лабораторных занятий 3 4 5 Кафедра Компьютерный Административное 6 7 8 Кладовая Уборная Коридор Помещение кафедры Компьютерный класс Административнохозяйственный блок Подсобное помещение Помещения уборных Коридорные помещения, холлы 9 Мастерская Помещение мастерской 10 Другое Иное функциональное назначение

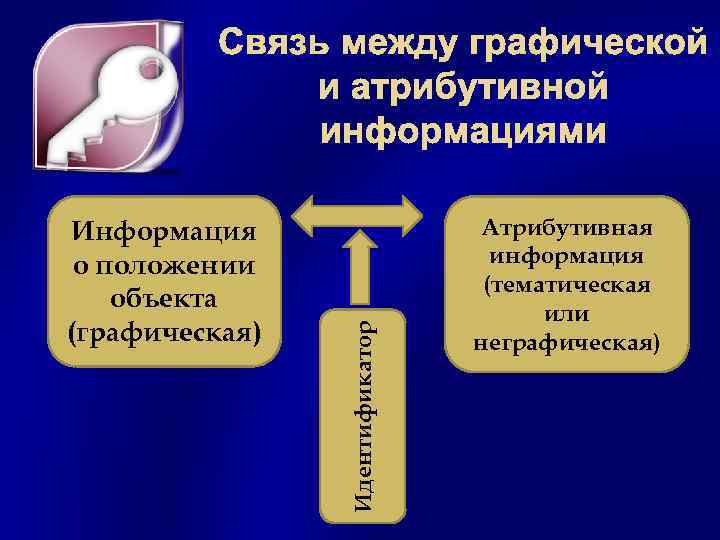

Информация о положении объекта (графическая) Идентификатор Связь между графической и атрибутивной информациями Атрибутивная информация Информация о положении объекта (графическая) Идентификатор Связь между графической и атрибутивной информациями Атрибутивная информация (тематическая или неграфическая)

Схема решения задач проекта Сбор, анализ и систематизация исходных данных Получение тематической карты Ввод Схема решения задач проекта Сбор, анализ и систематизация исходных данных Получение тематической карты Ввод семантической информации Векторизация исходного графического материала Создание тематической карты Связь графической и атрибутивной информации Формирование запросов в соответствии с тематикой
