Лекція 5 з дисципліни “Інженерна графіка” Тема: Перетин

5.1 Поняття про конкуруючі точки. Точки, що лежать на одному перпендикулярі до площини проекцій

Поняття про конкуруючі точки Точки, що лежать на одному перпендикулярі до площини проекцій називаються

5.2 Перетин прямої із площиною (метод допоміжної січної площини) Побудова лінії перетину площини на

Через пряму а провести горизонтально-проекціювальну площину

Показати проекції точки перетину прямих, що належать площині s

5.3 Перетин площин Побудова лінії перетину площини на основі використання задачі на перетин прямої

Побудова лінії перетину площин з допомогою січних площин рівня.

5.4 Паралельні пряма та площина, дві площини Пряма паралельна площині, якщо вона паралельна прямій,

5.4 Паралельні пряма та площина, дві площини Площини паралельні, якщо дві прямі, що перетинаються,

5.5 Методика розв’язання комплексних позиційних задач. Через точку К провести пряму, що перетинає дві

Скачать презентацию Лекція 5 з дисципліни “Інженерна графіка” Тема: Перетин

22990-lecture_work_[1].ppt

Количество слайдов: 115

>Лекція 5 з дисципліни “Інженерна графіка” Тема: Перетин прямої з площиною Розробив: асист. Бабка Лекція 5 з дисципліни “Інженерна графіка” Тема: Перетин прямої з площиною Розробив: асист. Бабка В.М. Кафедра нарисної геометрії, комп’ютерної графіки та дизайну НАУУ, корпус 11, аудит. 217

>5.1 Поняття про конкуруючі точки. Точки, що лежать на одному перпендикулярі до площини проекцій 5.1 Поняття про конкуруючі точки. Точки, що лежать на одному перпендикулярі до площини проекцій називаються конкуруючими відносно ціж площини.

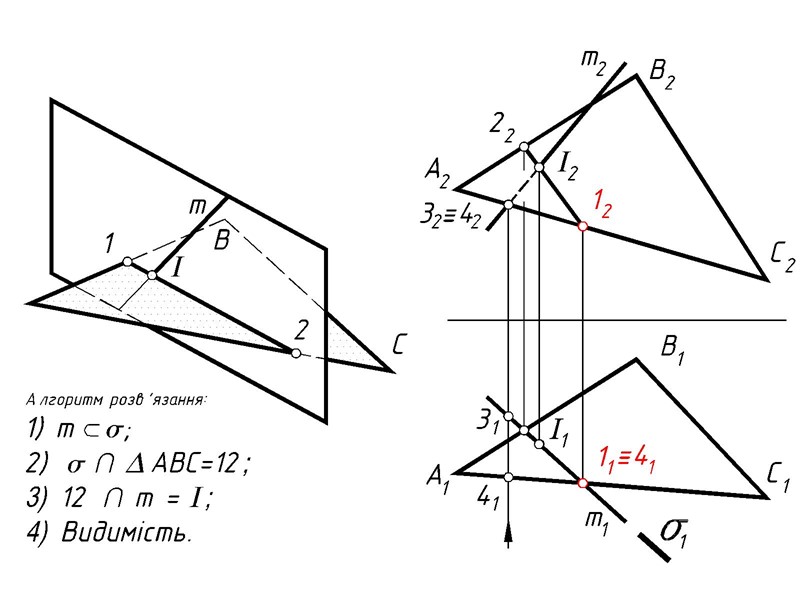

>Поняття про конкуруючі точки Точки, що лежать на одному перпендикулярі до площини проекцій називаються Поняття про конкуруючі точки Точки, що лежать на одному перпендикулярі до площини проекцій називаються конкуруючими відносно цієї площини проекцій. За конкуруючими точками визначається видимість.

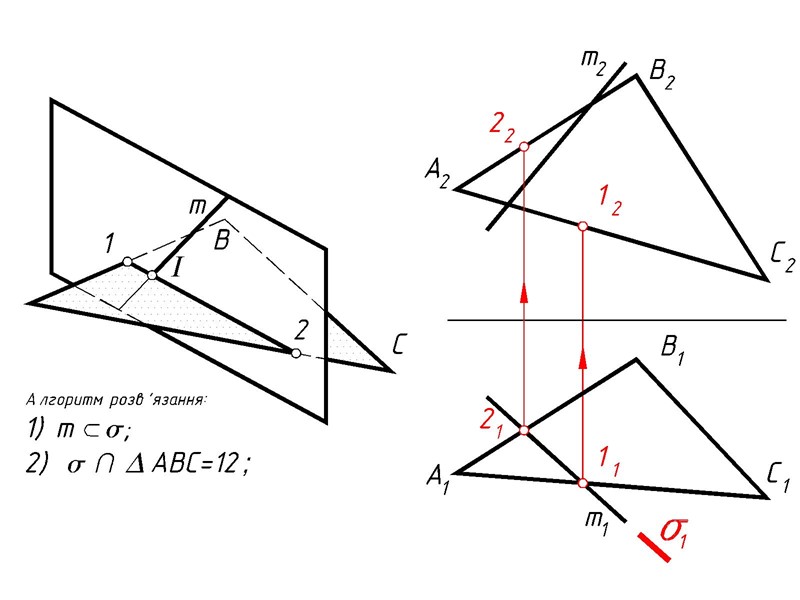

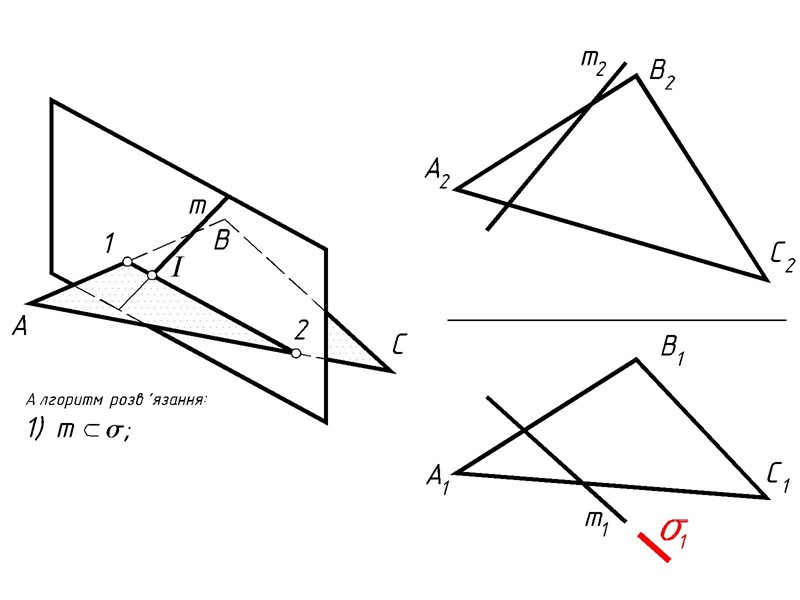

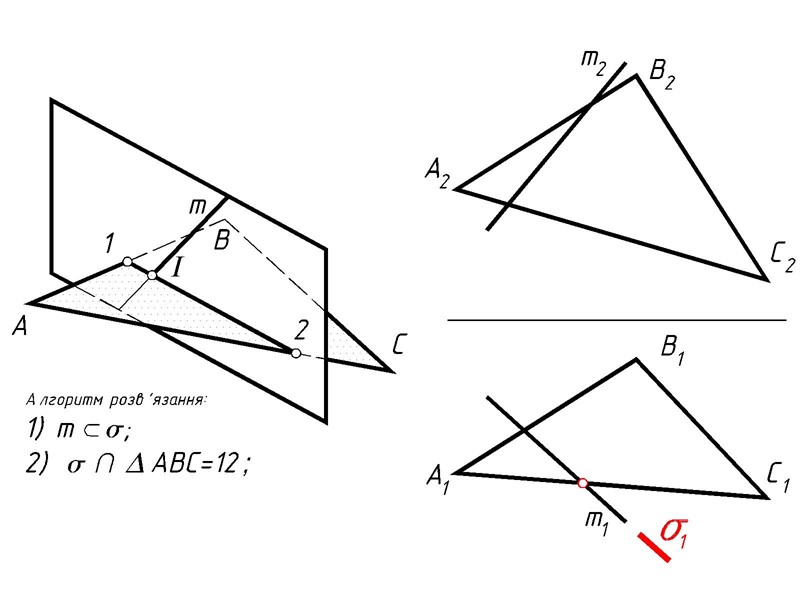

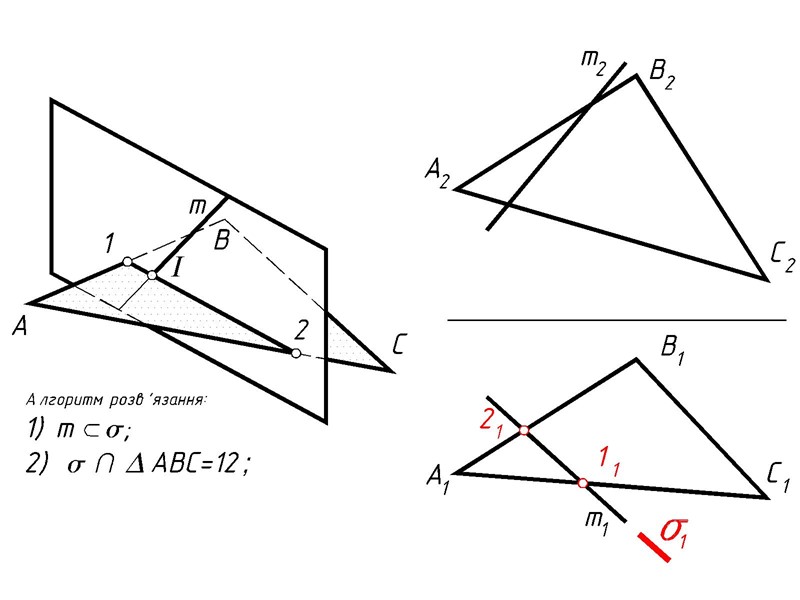

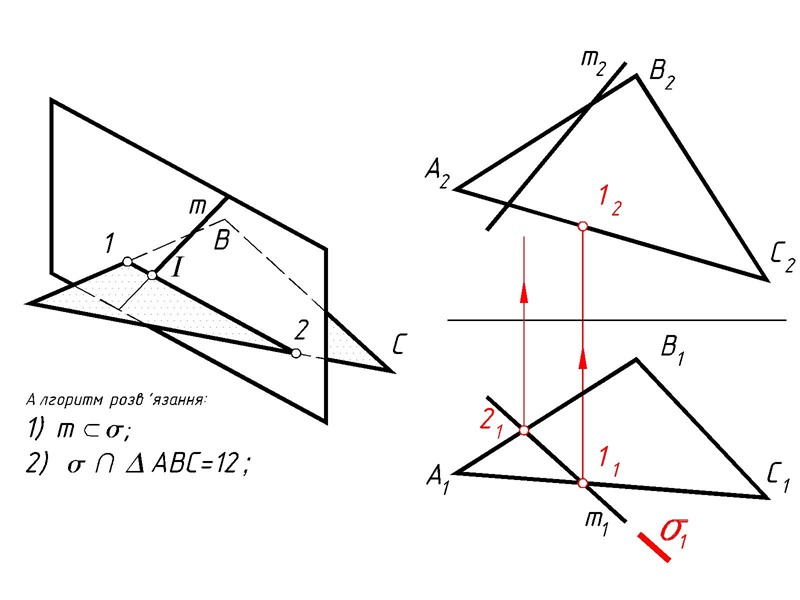

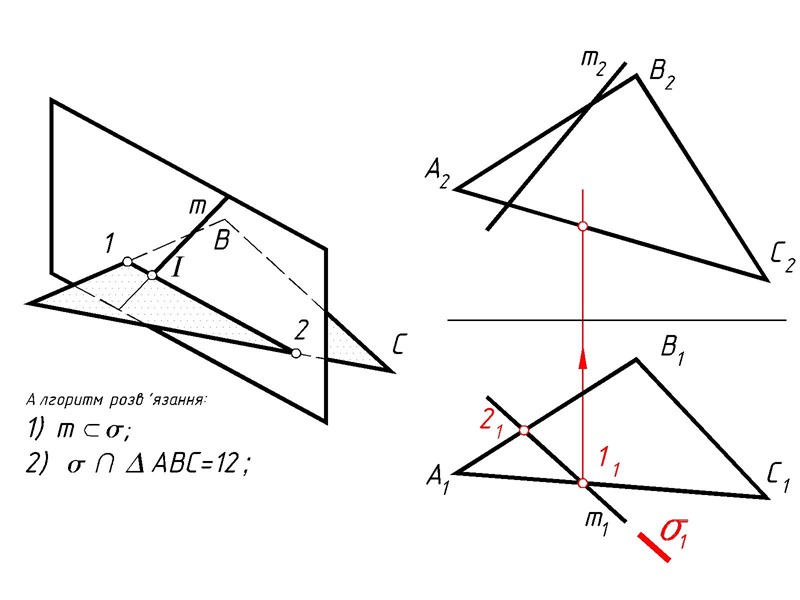

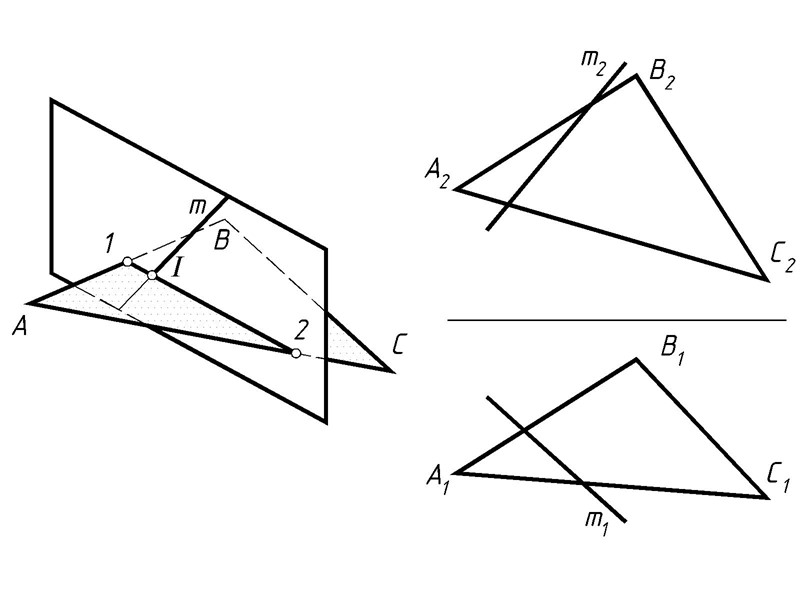

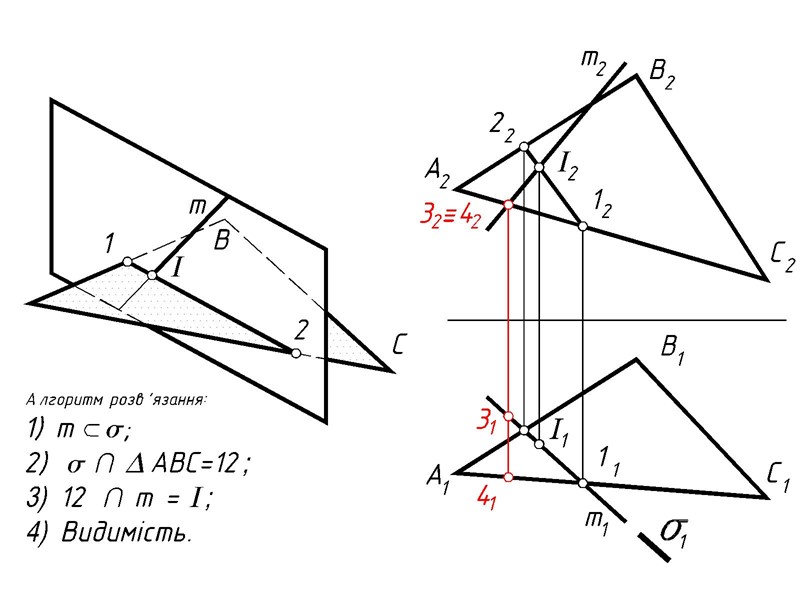

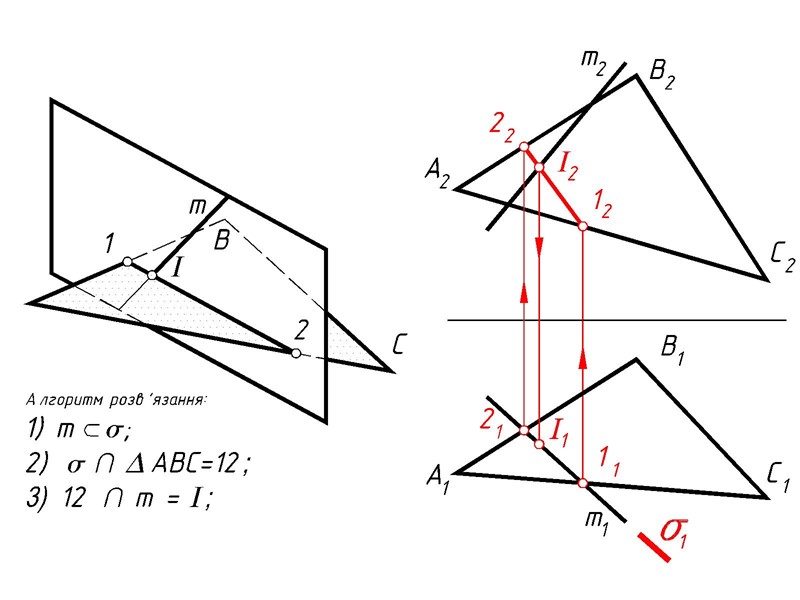

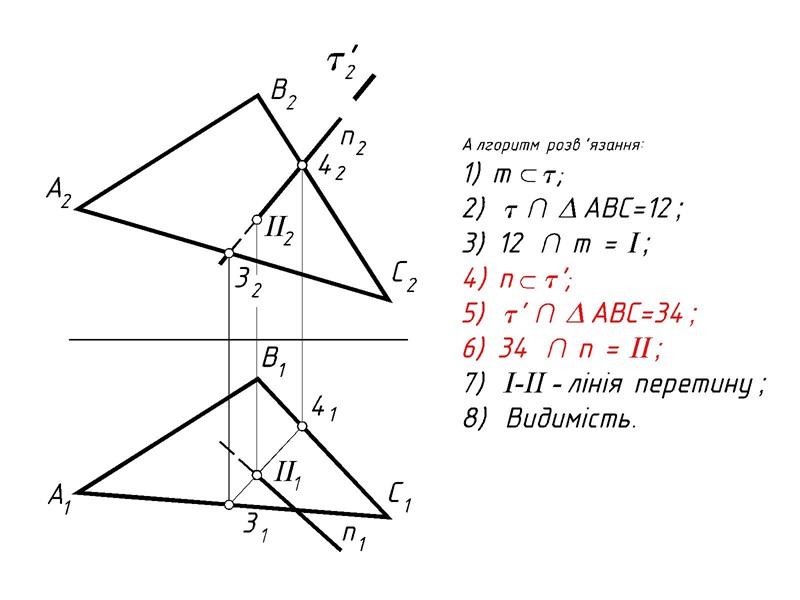

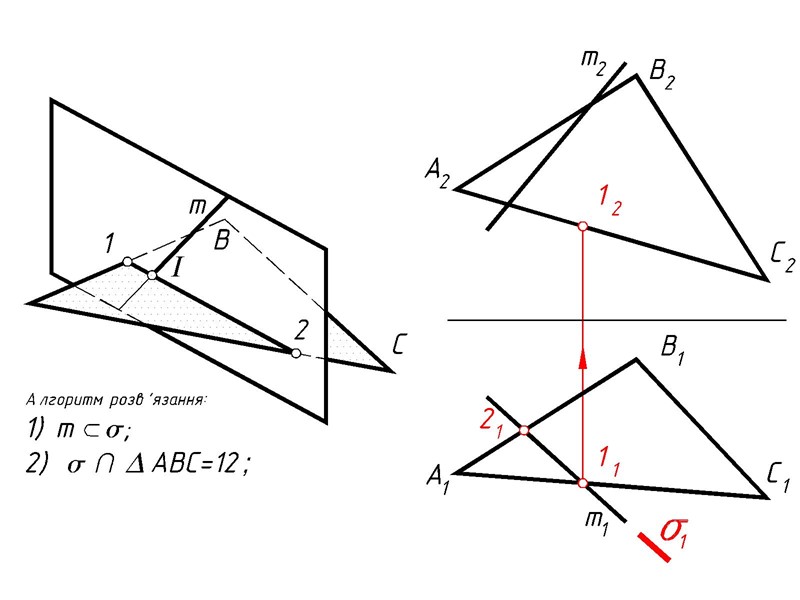

>5.2 Перетин прямої із площиною (метод допоміжної січної площини) Побудова лінії перетину площини на 5.2 Перетин прямої із площиною (метод допоміжної січної площини) Побудова лінії перетину площини на основі використання задачі на перетин прямої із площиною.

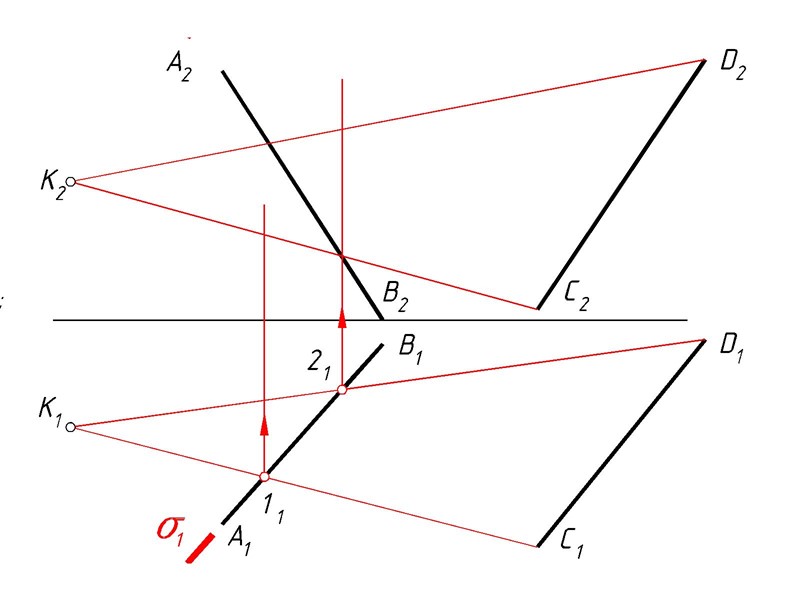

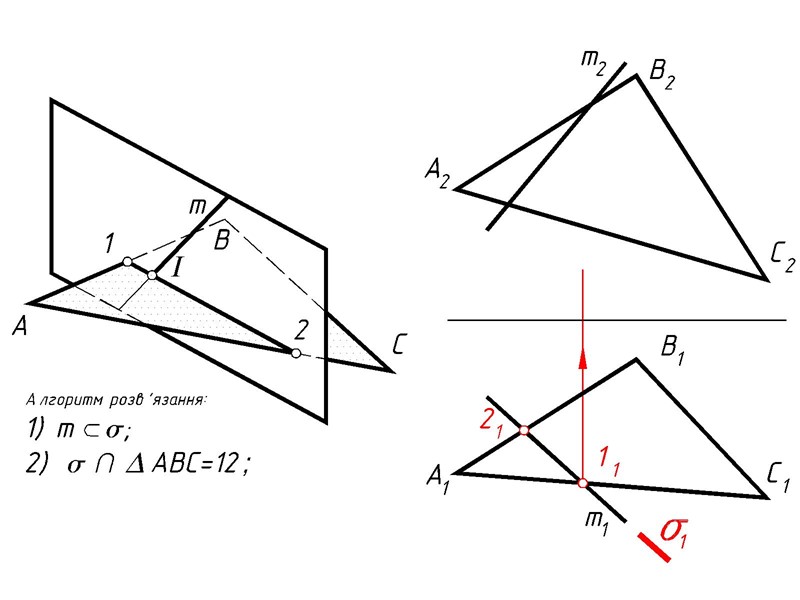

>Через пряму а провести горизонтально-проекціювальну площину Через пряму а провести горизонтально-проекціювальну площину

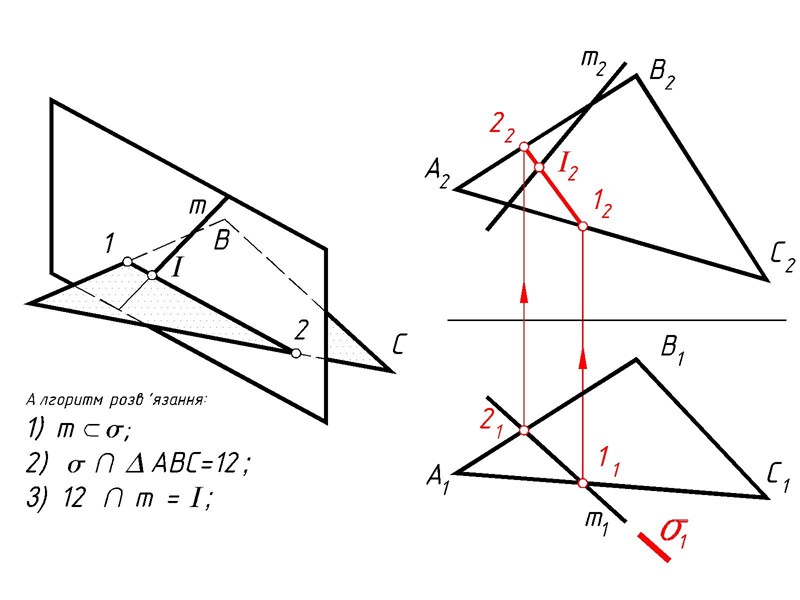

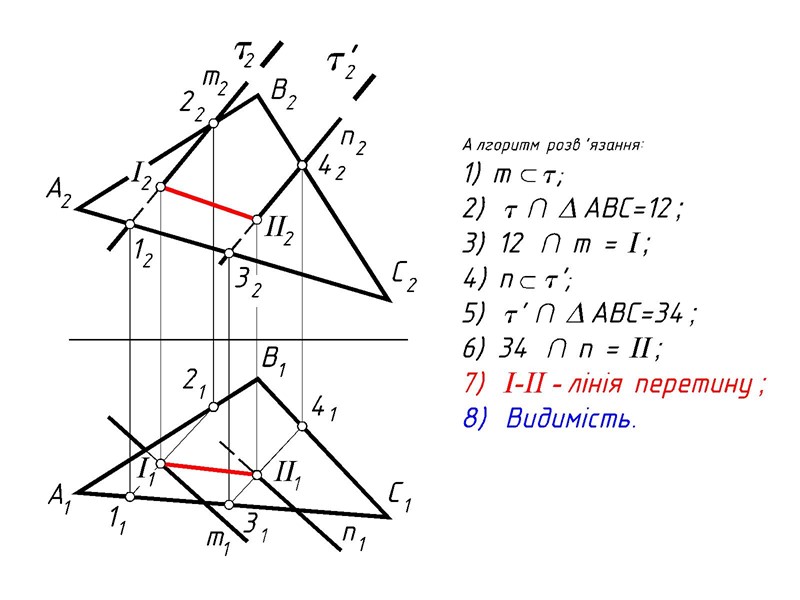

>Показати проекції лінії перетину площин Показати проекції лінії перетину площин

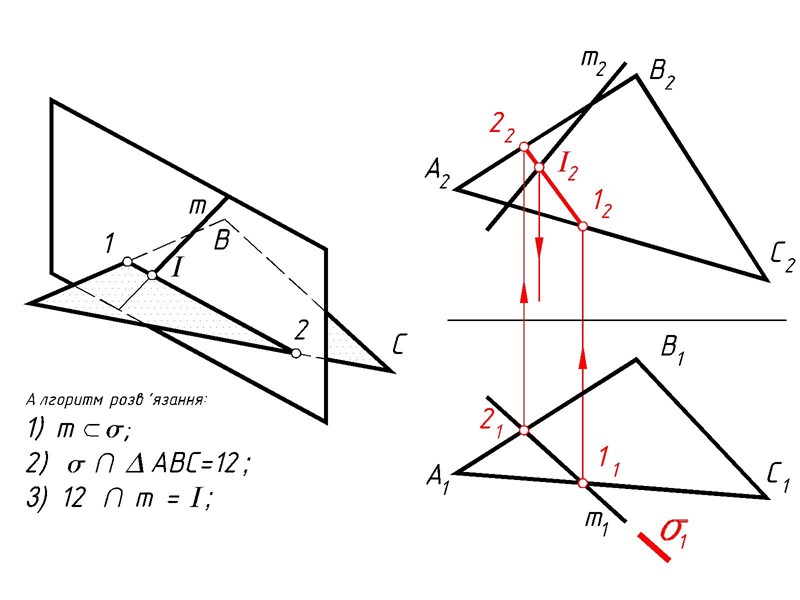

>Показати проекції точки перетину прямих, що належать площині s Показати проекції точки перетину прямих, що належать площині s

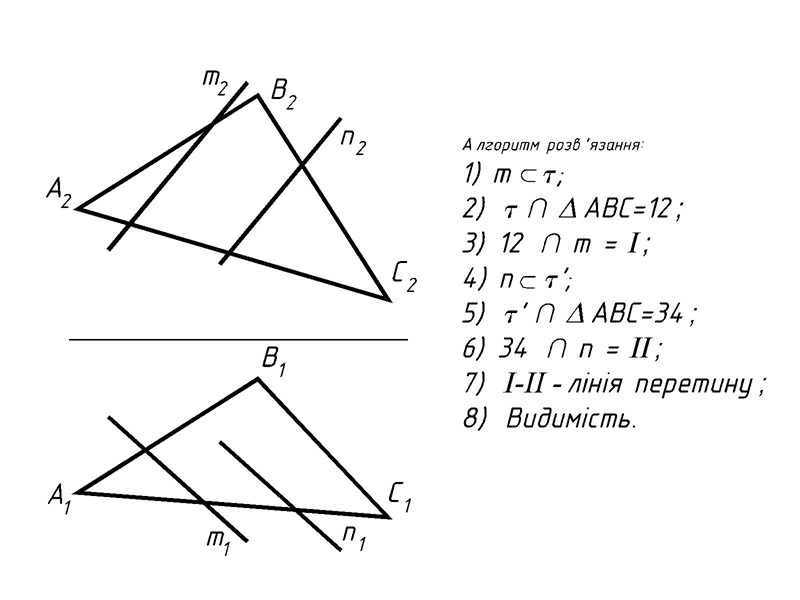

>5.3 Перетин площин Побудова лінії перетину площини на основі використання задачі на перетин прямої 5.3 Перетин площин Побудова лінії перетину площини на основі використання задачі на перетин прямої із площиною.

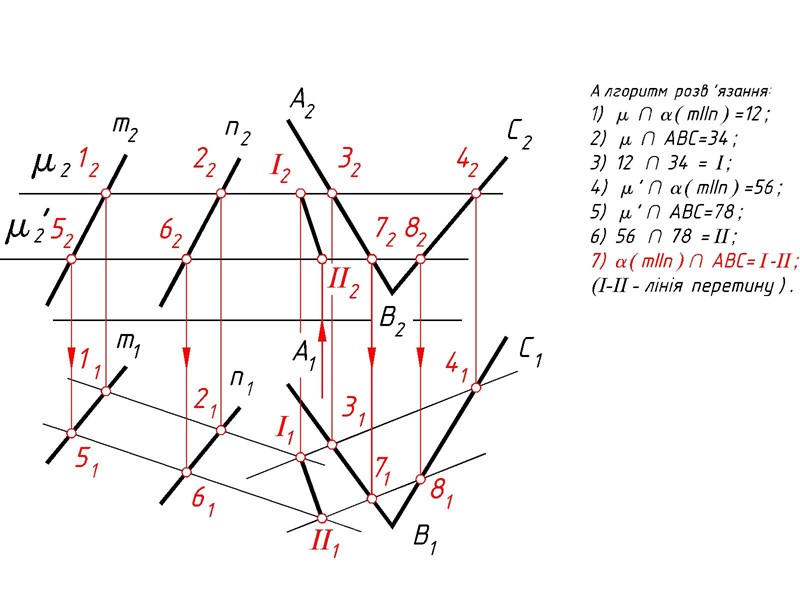

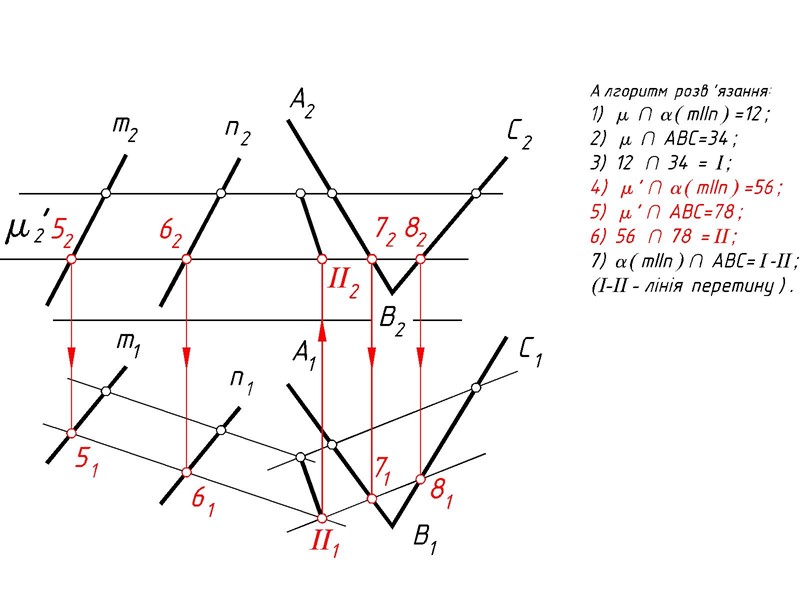

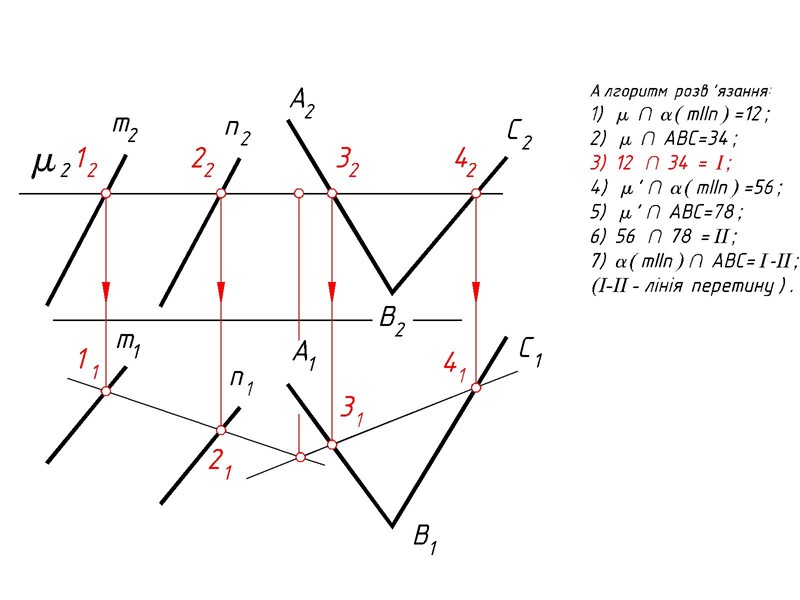

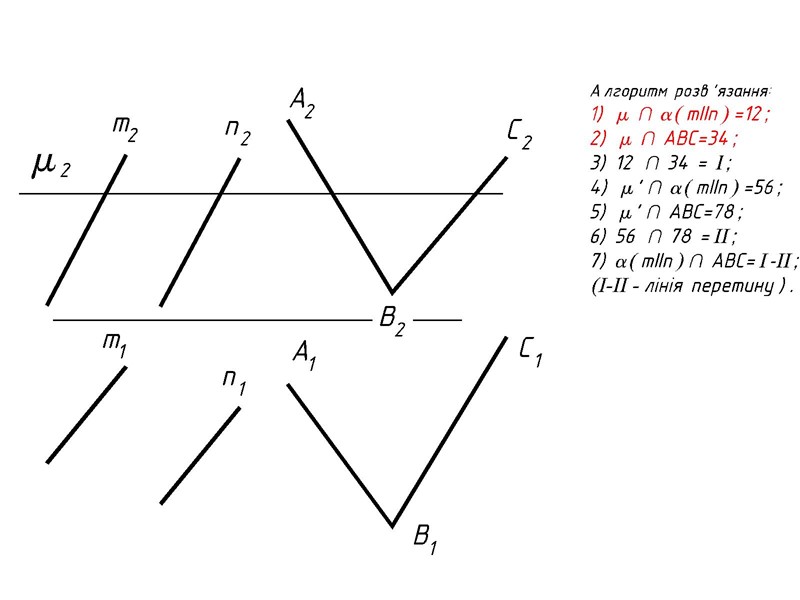

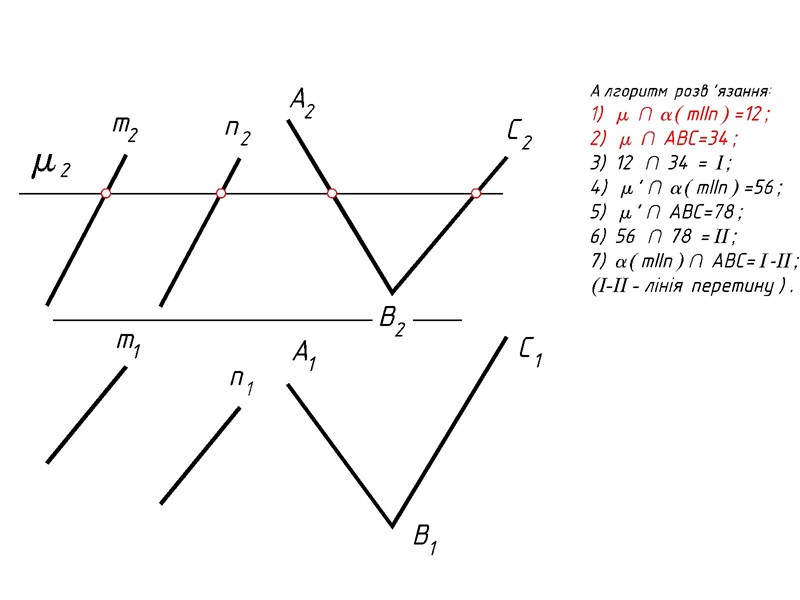

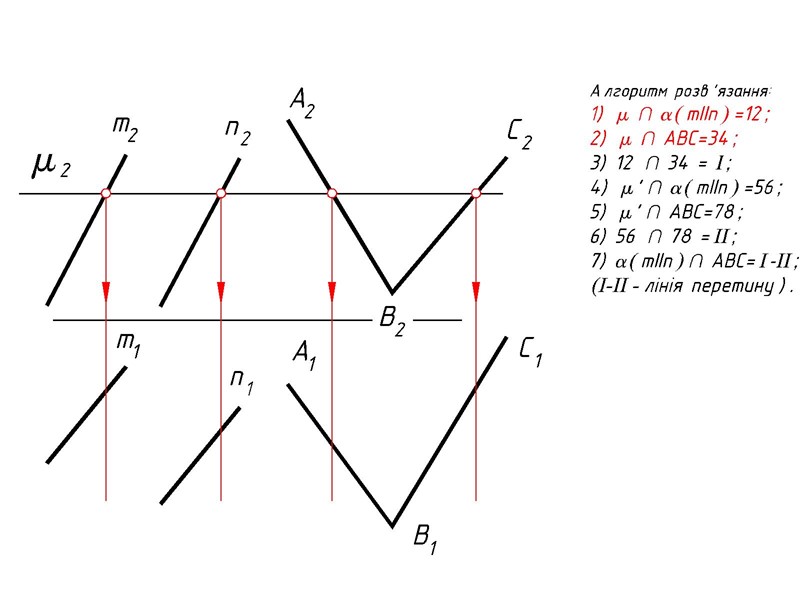

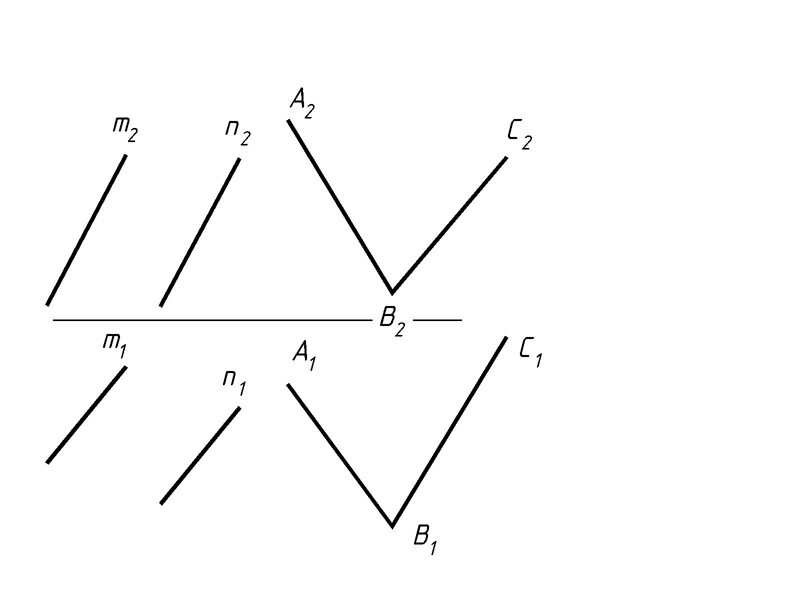

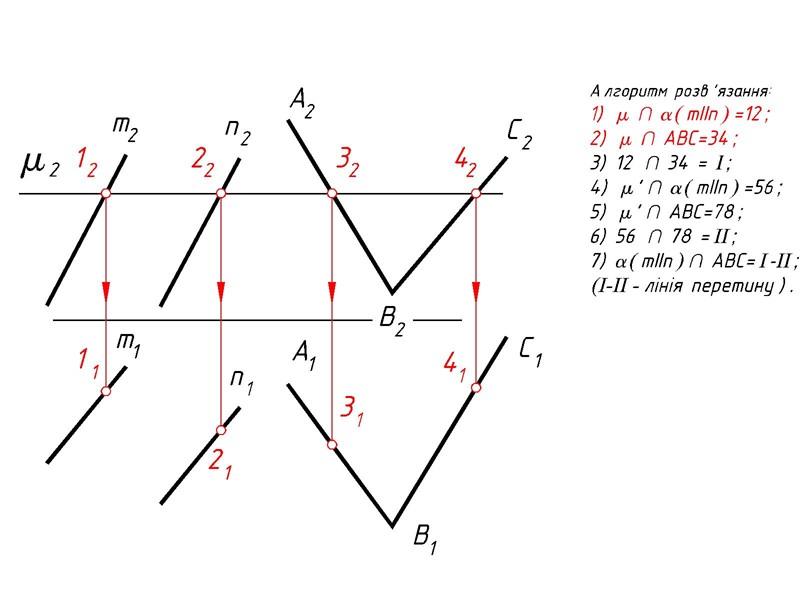

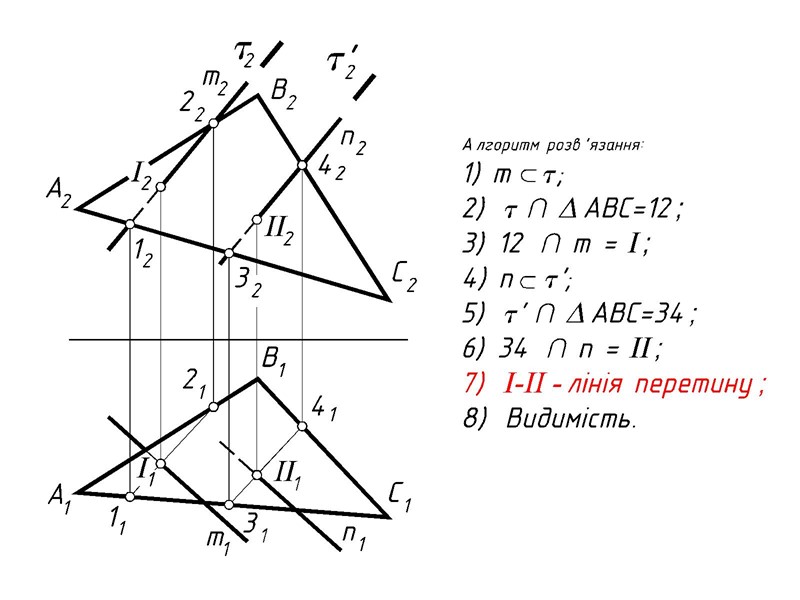

>Побудова лінії перетину площин з допомогою січних площин рівня. Побудова лінії перетину площин з допомогою січних площин рівня.

>5.4 Паралельні пряма та площина, дві площини Пряма паралельна площині, якщо вона паралельна прямій, 5.4 Паралельні пряма та площина, дві площини Пряма паралельна площині, якщо вона паралельна прямій, що належить цій площині.

>5.4 Паралельні пряма та площина, дві площини Площини паралельні, якщо дві прямі, що перетинаються, 5.4 Паралельні пряма та площина, дві площини Площини паралельні, якщо дві прямі, що перетинаються, однієї площини, паралельні двом прямим, що перетинаються, другої площини.

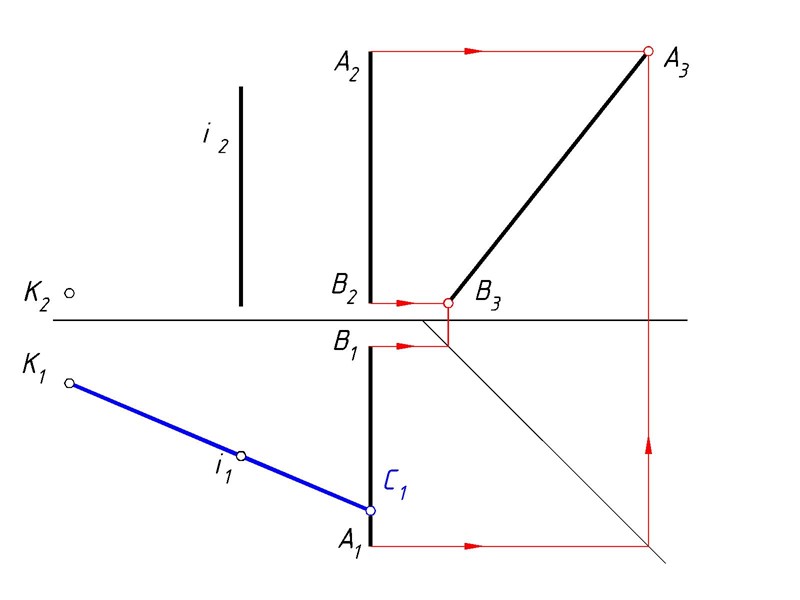

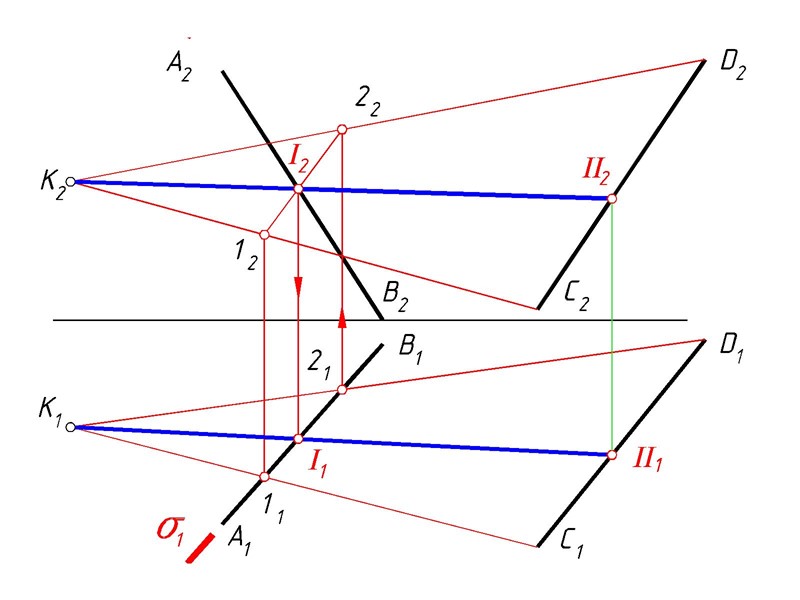

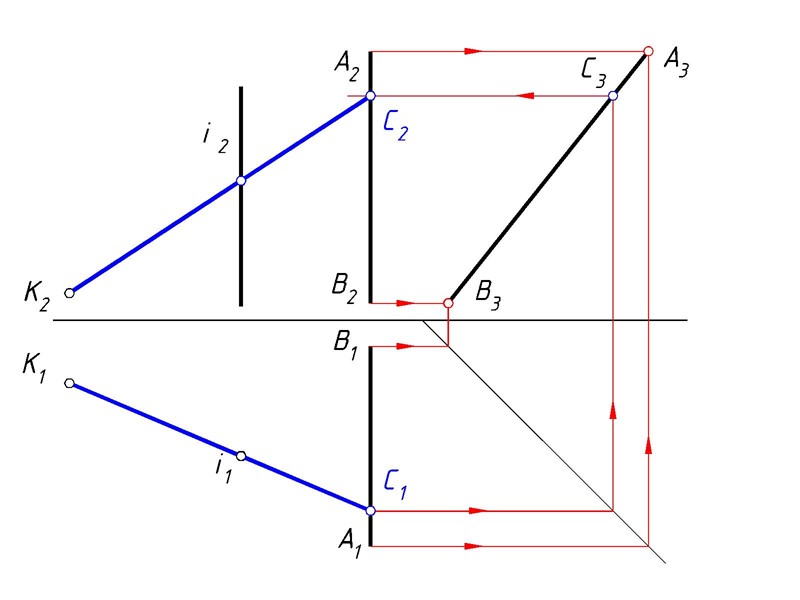

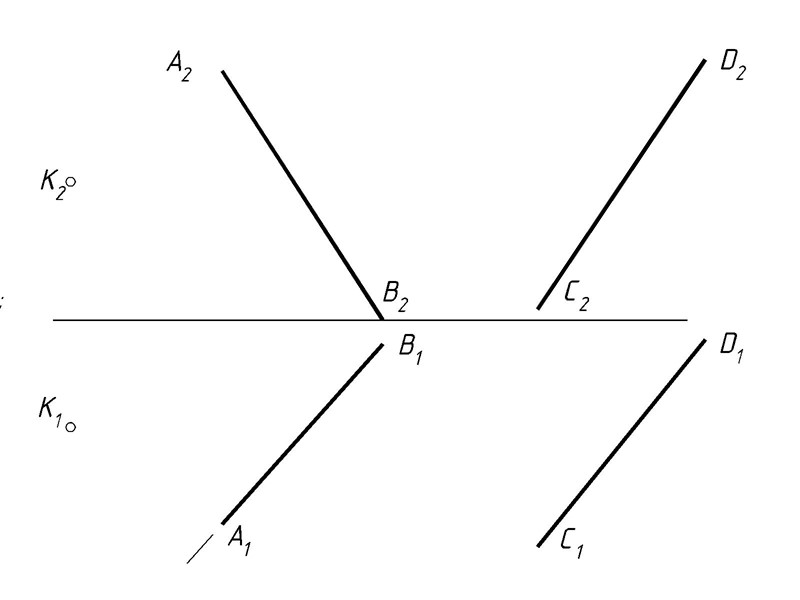

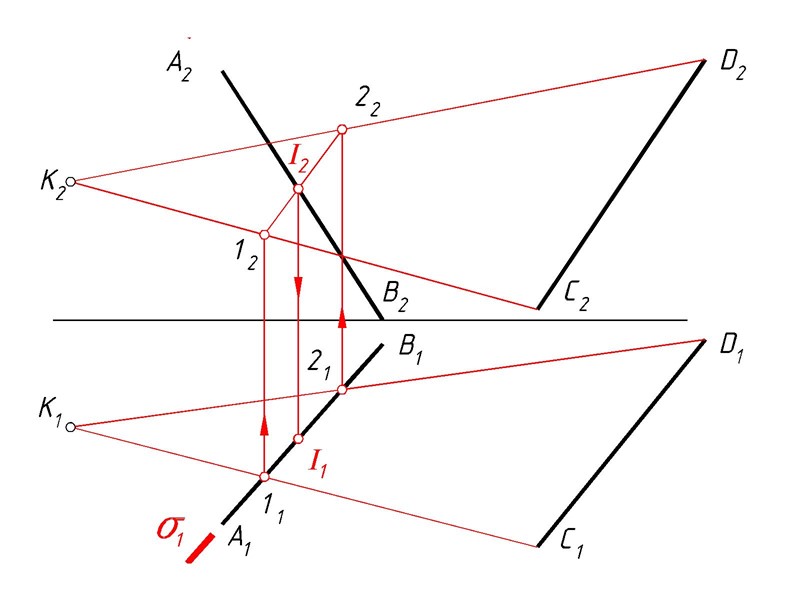

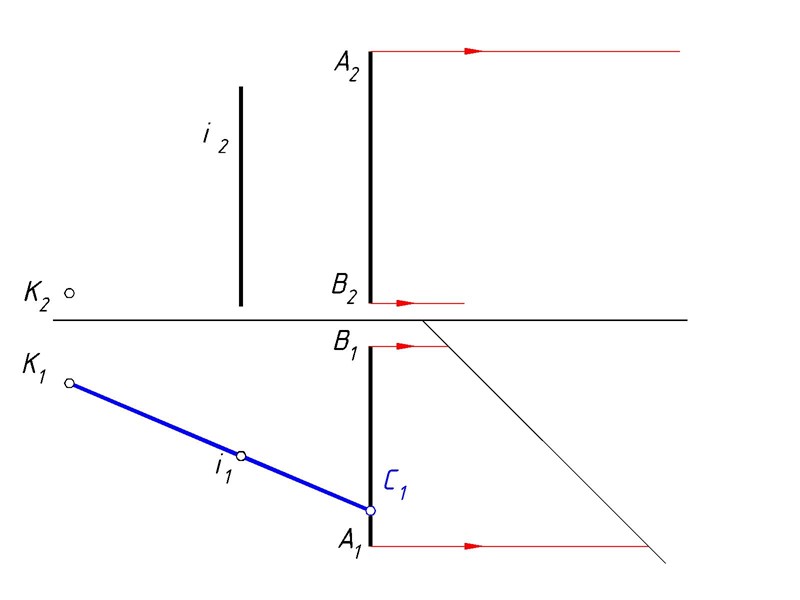

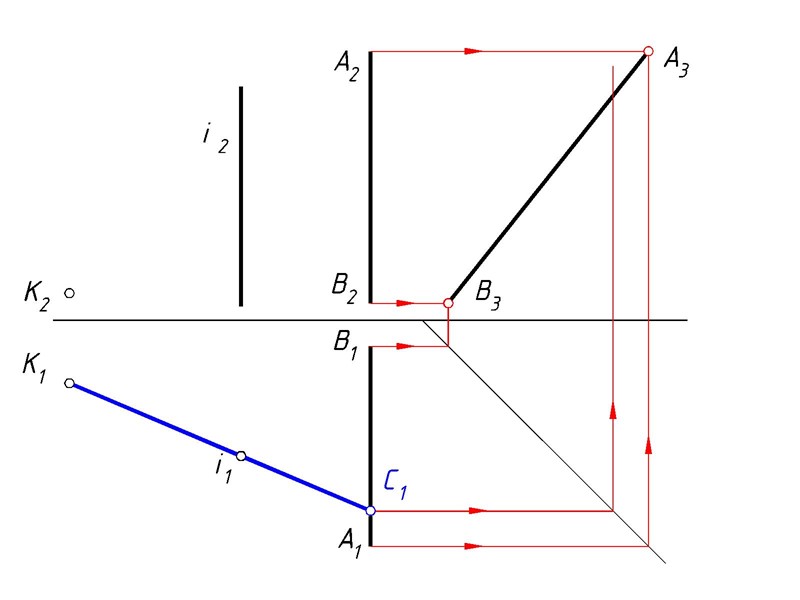

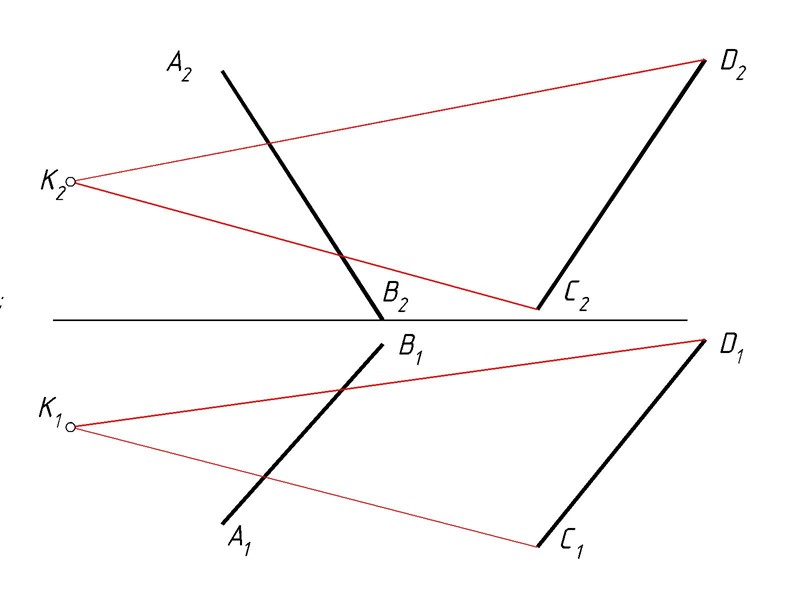

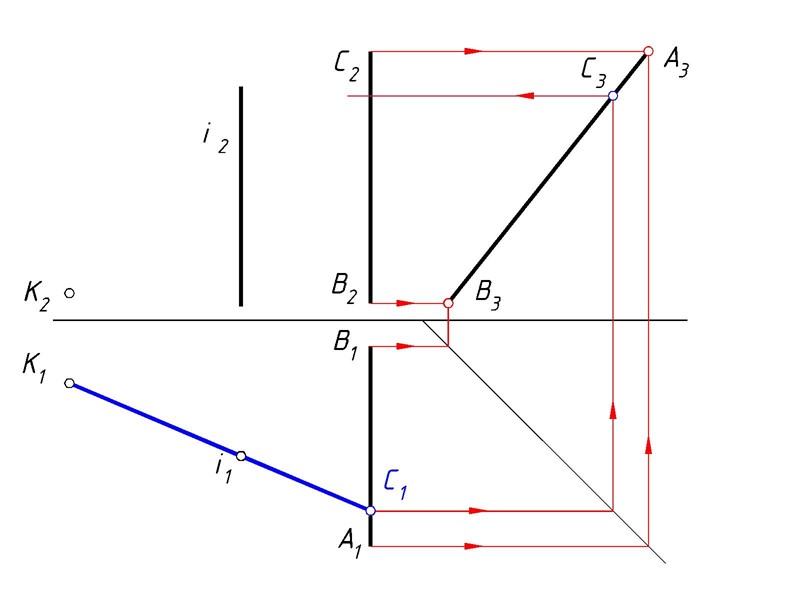

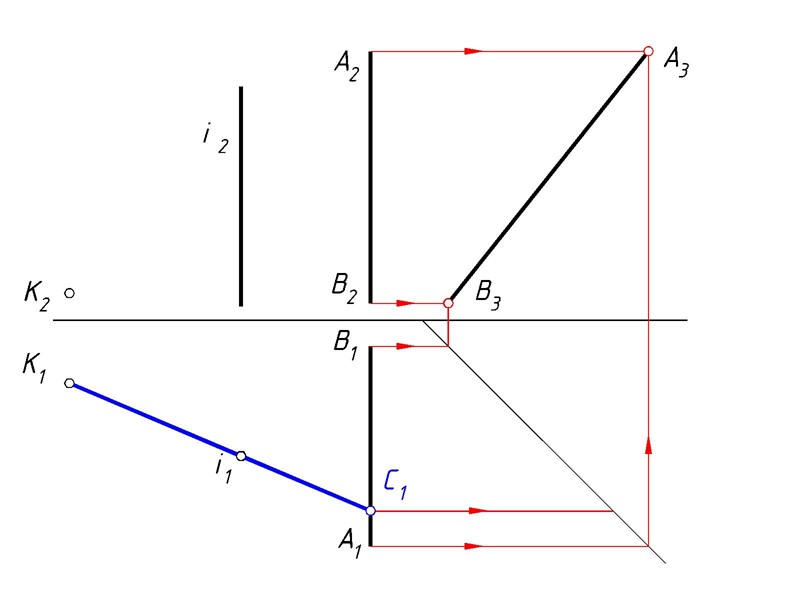

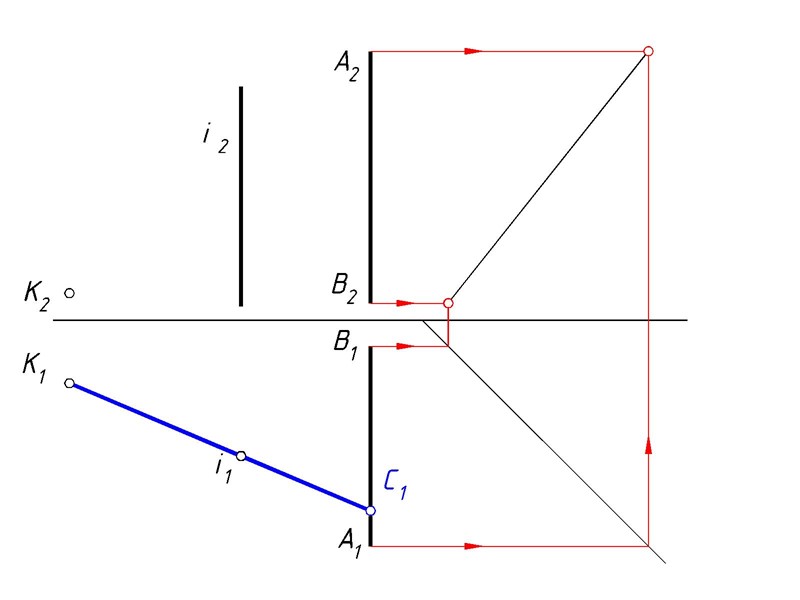

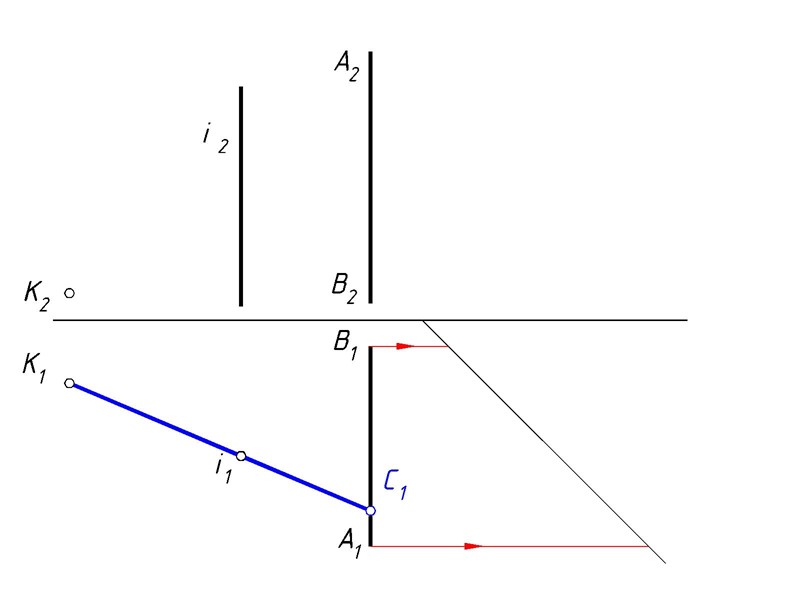

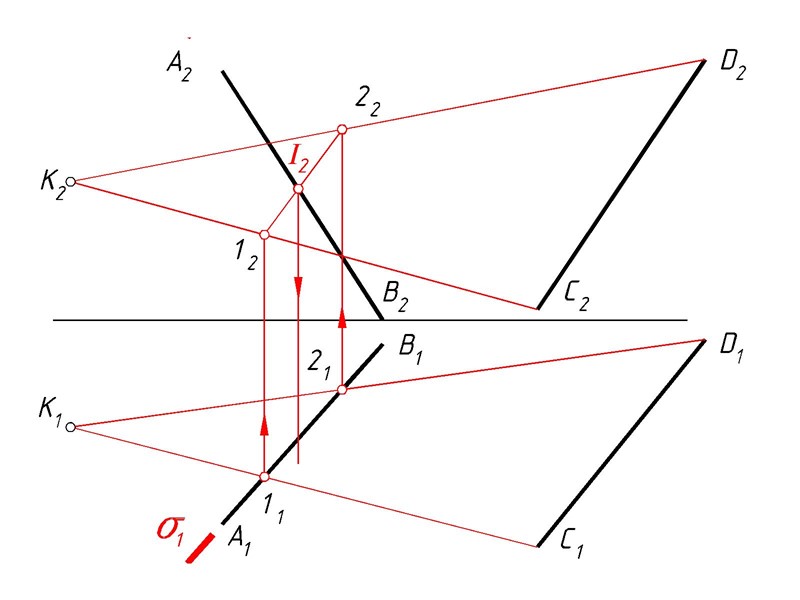

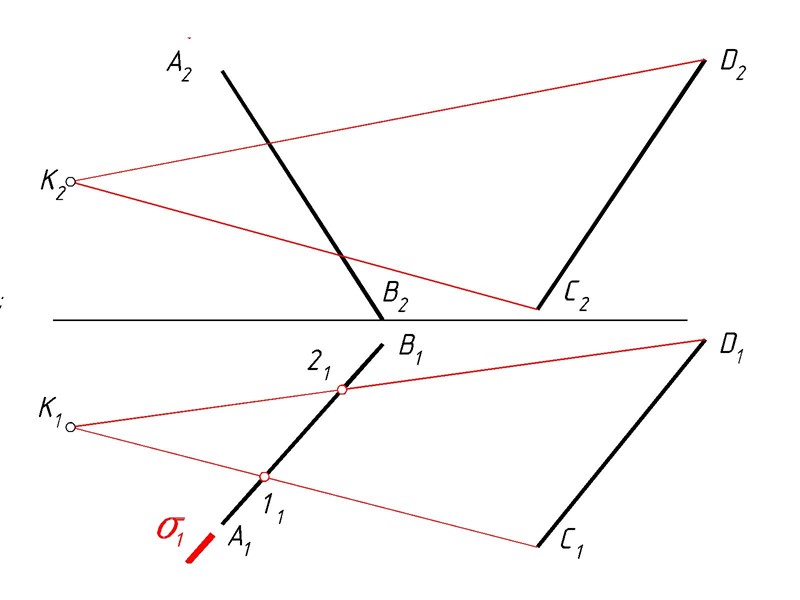

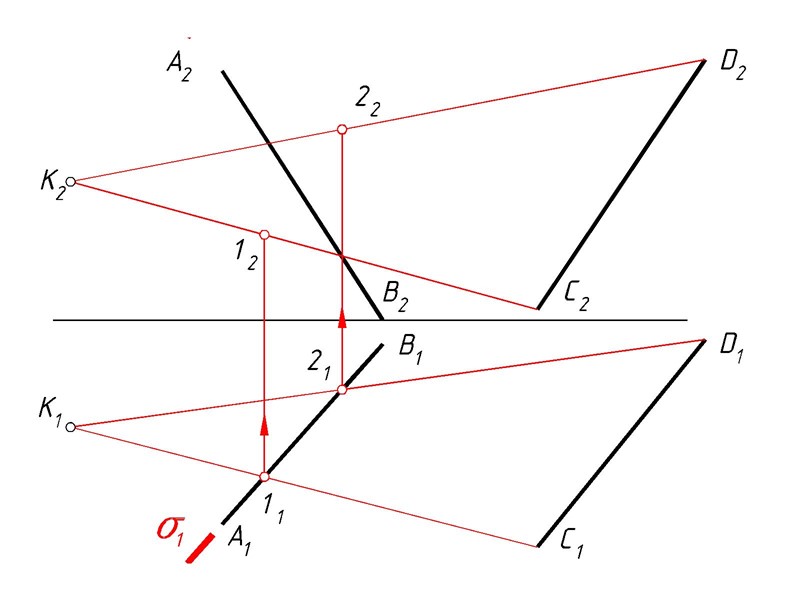

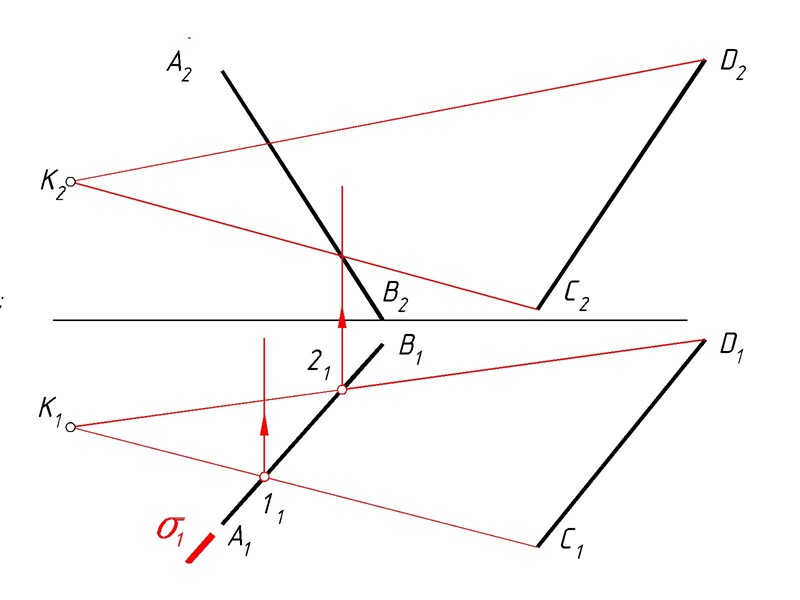

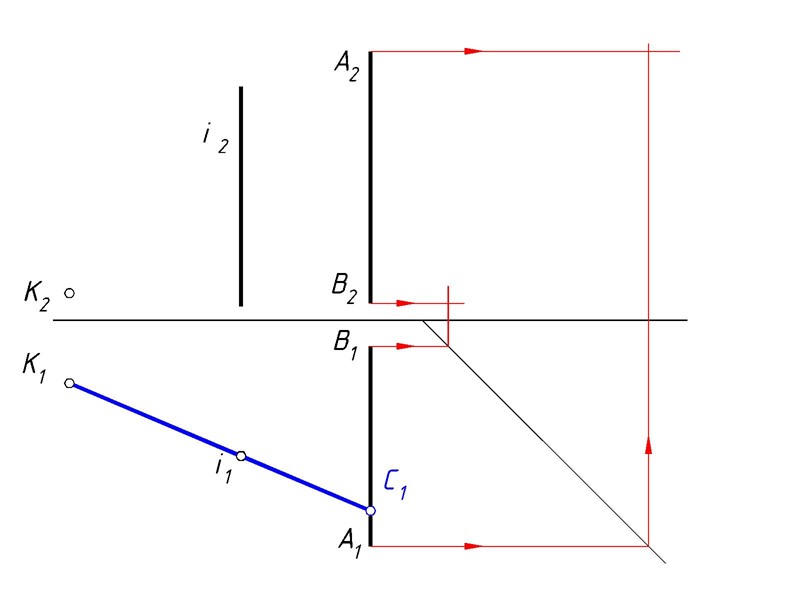

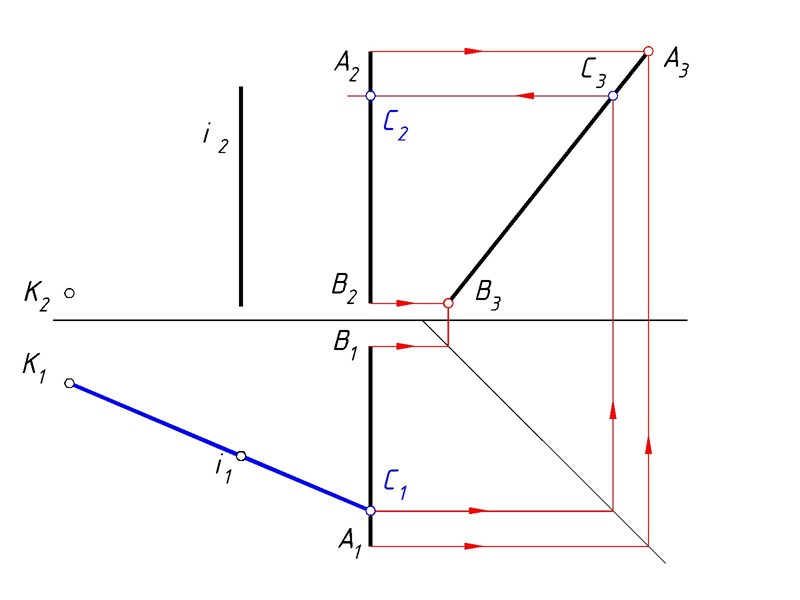

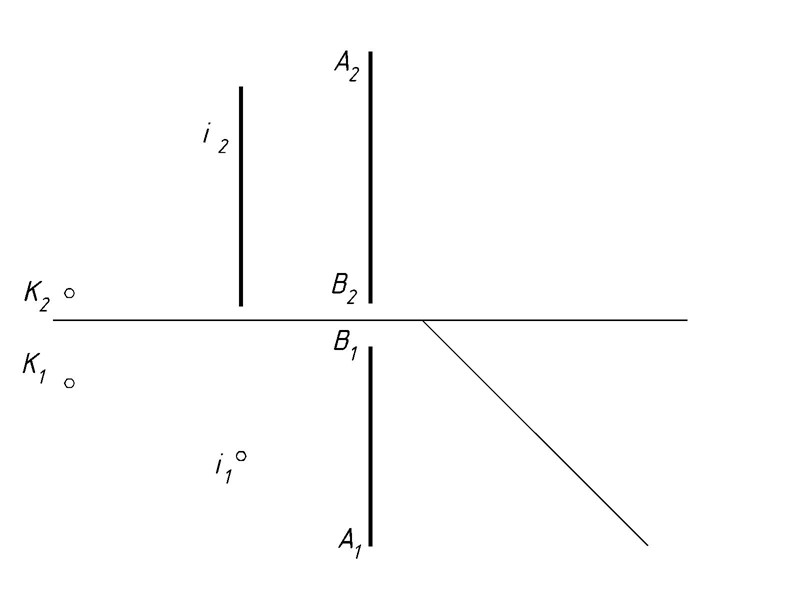

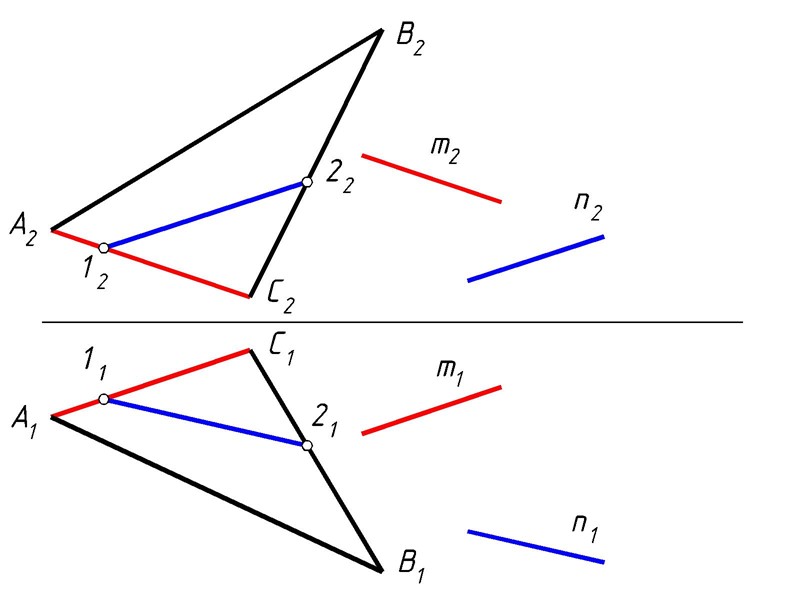

>5.5 Методика розв’язання комплексних позиційних задач. Через точку К провести пряму, що перетинає дві 5.5 Методика розв’язання комплексних позиційних задач. Через точку К провести пряму, що перетинає дві мимобіжні прямі: а) загального положення;
