Лекция № 13 Тема :Дистанционные съемки местности. 1.Дистанционные съемки местности. 2. Планово-высотная привязка аэрофотоснимков. 3. Топографическое дешифрирование.
фотосъемки наземным воздушные комбинированную стереотопографическую По способу получения фотоизображения различают фотосъемки фототеодолитная ФС – комплекс работ (полевых – геодезических и фотографирования местности; камеральных- фотограмметрических ), в результате которых по снимкам местности создают топографические карты и планы . Одним из основных методов создания государственных топографических карт является стереотопографическая съемка

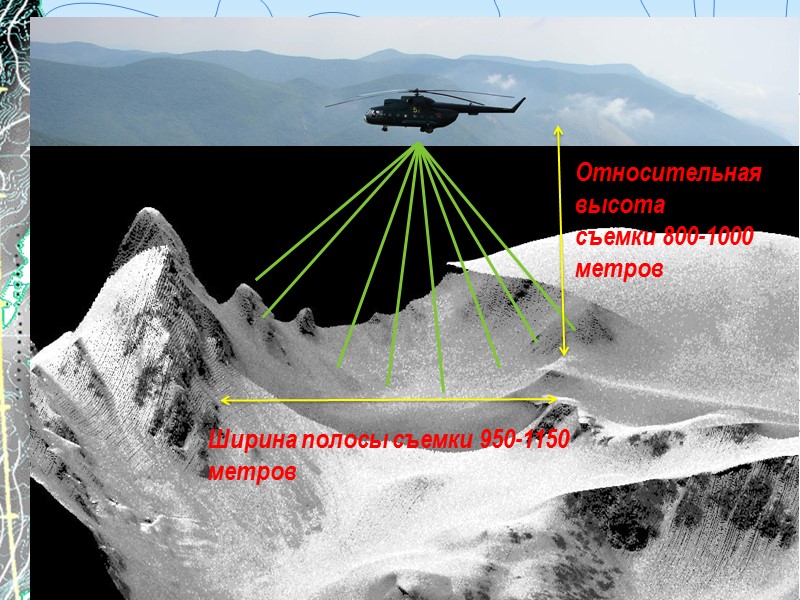

Относительная высота съемки 800-1000 метров Ширина полосы съемки 950-1150 метров
Диаметр антенны - 9 м. Комплекс обеспечивает приём, запись, каталогизацию и архивацию информации, поступающей с космических аппаратов ДЗЗ в диапазоне частот 8,025-8,4 ГГц со скоростью до 320 Мбит/с.
; 1 – кассета; 2 – камерная часть; 4 – командный прибор; 3 – часть объектива; S – центр проектирования снимка; f – фокусное расстояние H – высота фотографирования
Установленный на авианосителе полупроводниковый лазер (работающий в импульсном режиме) проводит дискретное сканирование поверхности Земли и объектов, расположенных на ней, регистрируя направление лазерного луча и время его прохождения, от которой отразился лазерный луч. Одновременно с лазерным сканированием ведется цифровое аэрофотографирование поверхности земли с использованием цифровой камеры, регистрирующей излучение в видимом, инфракрасном, либо тепловом диапазоне электромагнитного излучения. . Здесь они фиксируются специальной аппаратурой, и после ряда вычислений получается так называемое «облако точек лазерного отражения», для каждой точки которого известно ее положение в пространстве, координаты и высота. Для вычисления траектории полета с высокой точностью проводится дифференциальная коррекция по измерениям наземных GPS-ГЛОНАСС станций.
Основные преимущества воздушного лазерного сканирования: например, • получение истинного рельефа даже под кронами деревьев; • возможность . • определение местоположения и формы объектов сложной структуры, Технологических площадок и трубопроводов, зданий и сооружений получение детальных топографических карт и планов местности без явных ориентиров (полностью заснеженная территория, пустыня) •
Комбинированным –контурную часть карты получают по одиночным снимкам, рельеф – по результатам полевых измерений (например, мензульная съемка). Стереотопографическим– по паре снимков в камеральных условиях получают контурную и рельефную части карты. В основе стереотопографической съемки лежит стереоскопическое зрение, т.е. способность глаза наблюдателя воспринимать объемную форму предметов и их пространственное положение. Это явление называется естественным стереоэффектом, а бинокулярное зрение (зрение двумя глазами), при котором ощущается стереоэффект, называется стереоскопическим. Этот метод – основной, т.к. позволяет автоматизировать процесс создания карт. Существует 2 способа создания карт стереотопографическим методом :
Метод особенно эффективен в горных и труднодоступных районах, поскольку требует минимума полевых работ, но исполнителей достаточно высокой квалификации • универсальный – на одном приборе (УСП - универсальном стереофотограмметрическом ); • дифференцированный – на нескольких приборах (фототрансформатор – масштабирование и устранение искажений ; стереометр – рисовка рельефа проектор -перенесение контуров и горизонталей на планшет). Суть метода заключается в раз дельном создании плановой основы, высотной основы, рисовки рельефа и дешифрования снимков, результаты этих работ затем сводятся на составительском оригинале топографической карты.
Технологическая схема создания карт по снимкам местности : • фотографирование местности и обработка материалов фотосъемки; • геодезические полевые работы по привязке снимков. Фотограмметрические работы • дешифрирование снимков ( распознавание объектов местности);
Фототеодолитная съемка (ФтС)– наземная стереофото топографическая съемка – метод создания топографических карт по стереоскопическим парам фотоснимков, полученным с точек земной поверхности ФтС выполняется с помощью фототеодолита (фотокамера + теодолит). Применение ФтС : топографическая съемка в пересеченной и труднодоступной местности (горы), инженерные изыскания, наблюдения за деформациями объектов Топографические карты создают в камеральных условиях на фотограмметрических приборах. Фотокамерой выполняют фотографирование местности, теодолитом – геодезические измерения для вычисления координат точек, с которых велось фотографирование.
Фототеодолит P30 Съемка ведется с двух точек базиса фотографирования b. Его подбирают так , чтобы его длина Dбл/4 < b < Dдал/20 ( Dбл,Dдал - соответственно расстояния до ближнего и дальнего плана фотографирования)
Преимущества ФтС : • высокая точность измерений; • малый объем полевых работ по сравнению с камеральными (1:4 или 1:3) • измеряется не сам объект, а его фотоизображение; • дистанционный способ сбора информации; • возможность автоматизации сбора, регистрации и обработки данных. Комплект фототеодолита : фототеодолит ( UMK 10/1318, Photeo-19/1318) ; электронный тахеометр и базисная инварная рейка 2 м; штативы, марки, трегеры , отвесы – по 3 шт. ; фотокассеты; полевое юстировочное оборудование
Планово-высотная привязка аэрофотоснимков. Планово-высотная привязка аэрофотоснимков заключается в определении координат и высот опознаков, необходимых для создания топографической карты. Плановый опознак — это контурная точка, выбранная на местности и опознанная на аэроснимке для которой в результате геодезических измерений определены плановые координаты X и У. Процесс определения плановых координат называется плановой привязкой аэрофотоснимков. Для создания высотной части карты по аэрофотоснимкам на них должны быть точки с известными высотами. Определение высот этих точек — высотных опознаков— и опознавание их на аэрофотоснимках называется высотной привязкой аэрофотоснимков. Густота и размещение опознаков зависят от масштаба создаваемой карты, масштаба аэрофотосъёмки и фотограмметрического ме-тода сгущения.
3. Топографическое дешифрирование. Дешифрирование - это получение информации об объектах местности и явлениях географической среды по их фотографическому изображению, основанное на знаниях закономерностей фотографического воспроизведения их оптических и геометрических свойств, а также на знаниях закономерных взаимосвязей пространственного размещения объектов.
Методы дешифрирования снимков
Опознавательные признаки объекта или элемента ландшафта Характеристика изображения, диапазон съемки; Дата и время проведения съемки; Угол наклона главной оси съемки; Что снято на снимке; Прямые дешифровочные признаки; Косвенные дешифровочные признаки. И т.д.
Способы дешифрирования
Дистанционый метод Точность построение карты Привязка Организация технологического процесса Стоимость востребованность на комерческом рынке(важность полученной информации) Геодезический метод Что выбрать для создания топографтческих карт ?
