Лекция 1 Введение в специальность Цветкова Юлия Александровна

Скачать презентацию Лекция 1 Введение в специальность Цветкова Юлия Александровна Скачать презентацию Лекция 1 Введение в специальность Цветкова Юлия Александровна

29908-vvs_lek_1_2-_vvs_km_ks_yu_a_tsvetkova.ppt

  • Количество слайдов: 41

>Лекция 1  Введение в специальность    Цветкова Юлия Александровна Лекция 1 Введение в специальность Цветкова Юлия Александровна

>Информационно-методическое обеспечение дисциплины  Основы инфокоммуникационных технологий. Учебное пособие для вузов/В.В. Величко, Г.П. Катунин, Информационно-методическое обеспечение дисциплины Основы инфокоммуникационных технологий. Учебное пособие для вузов/В.В. Величко, Г.П. Катунин, В.П. Шувалов; под ред. профессора В.П. Шувалова. – М.: Горячая линия – Телеком, 2009. – 712с.: ил. Телекоммуникационные системы и сети: Учебное пособие. В 3томах. Том 1 - Современные технологии / Б.И. Крук, В.Н. Попантонопуло, В.П. Шувалов; под ред. профессора В.П. Шувалова. - Изд. 4-е, М.: Горячая линия - Телеком, 2012. - 620 с: ил. Телекоммуникационные системы и сети: Учебное пособие. В 3томах. Том 2 - Радиосвязь, радиовещание, телевидение / Катунин Г.П., Мамчев В.П., Попантонопуло В.Н., Шувалов В.П.; под ред. профессора В.П. Шувалова. - Изд. 2-е, М.: Горячая линия - Телеком, 2004. - 672 с: ил. Телекоммуникационные системы и сети: Учебное пособие. В 3томах. Том 3 – Мультисервисные сети / В.В. Величко, Е.А.Субботин, В.П. Шувалов, А.Ф.Ярославцев; под ред. профессора В.П. Шувалова. - Изд. 3-е, М.: Горячая линия - Телеком, 2005. - 592 с: ил.

>90 80 70 60 50 40 30 20 10 0 1800 1850 1900 1950 90 80 70 60 50 40 30 20 10 0 1800 1850 1900 1950 2000 Инфокоммуникации Услуги Промышленность Сельское хозяйство 100 Информационная эра Индустриальная эра Аграрная эра Процент трудоустроенности Год

>Глобальное информационное общество  Между обществом и государством Между людьми Потребности в обмене Глобальное информационное общество Между обществом и государством Между людьми Потребности в обмене технологической и экономической информацией Внутри организации, компании Потребности в обмене социально-экономической информацией Глобализация мирового рынка Общество Страны люди Сфера инфокоммуникаций Производители оборудований и разработчики технологий Операторы связи и провайдеры Органы регулирования, стандартизации, научно-иследовательские организации

>1-й цикл 1793 1847 1893 1939 1989 2040 Железная дорога Электричество Химия Автомобили Электроника 1-й цикл 1793 1847 1893 1939 1989 2040 Железная дорога Электричество Химия Автомобили Электроника Интернет, конвергируемые сети сети знаний, телематические службы Мобильный бизнес: услуги, образование и развлечения,здоровье, работа, коммерция Широкополосная передача, персональные мобильные устройства Знание Экология Виртуализация Мы здесь Составляющие 5-ой волны 2-й цикл 3-й цикл 4-й цикл 5-й цикл

>«Знание есть только путь к силе. Всякое умозаключение в конечном счёте имеет целью какое-либо «Знание есть только путь к силе. Всякое умозаключение в конечном счёте имеет целью какое-либо действие или практический успех». Томас Гоббс

>Теория информации начинается с работ К. Шеннона, опубликованных в конце  40-х годов XX Теория информации начинается с работ К. Шеннона, опубликованных в конце 40-х годов XX в., в которых под информацией понимались не любые сообщения, а лишь те, которые уменьшают неопределенность у получателя этого сообщения. Неопределенность же, по воззрениям К. Шеннона, существует тогда, когда происходит выбор одной из нескольких возможностей. Теория информации К. Шеннона

>В начале 60-х годов Ю.А. Шрейдер предпринял попытку разработать методы определения того, как богатство В начале 60-х годов Ю.А. Шрейдер предпринял попытку разработать методы определения того, как богатство состава и структурность информации, накопленной в объекте, влияют на ее прием и эффективность обработки для использования. В теории Шрейдера акцент делается на свойствах приемника, воспринимающего и накапливающего информацию, и на оценке ее семантического (смыслового) значения, а вопрос о канале передачи информации уходит на второй план. Ю.А. Шрейдер

>В.М. Глушков: В.М. Глушков: "Информация в самом общем ее понимании представляет собой меру неоднородности распределения материи и энергии в пространстве и во времени, меру изменений, которыми сопровождаются все протекающие в мире процессы". В.М. Глушков

>Информационные революции, Информационные революции,

>21 октября 1832 года Павел Львович Шиллинг продемонстрировал первый в мире электромагнитный телеграф. Пятикомнатная 21 октября 1832 года Павел Львович Шиллинг продемонстрировал первый в мире электромагнитный телеграф. Пятикомнатная квартира оказалась мала для демонстрации и ученый нанял весь этаж. Передатчик был установлен в одном конце здания, где собрались приглашенные, а приемник – в другом, в кабинете Шиллинга. Расстояние между аппаратами составило свыше 100 м. П.Л.Шиллинг

>Сэмюэл Финли Бриз Морзе – американский изобретатель и художник. Наиболее известные изобретения – электромагнитный Сэмюэл Финли Бриз Морзе – американский изобретатель и художник. Наиболее известные изобретения – электромагнитный пишущий телеграф (Аппарат Морзе) и код Морзе. 24 мая 1844 года была послана первая депеша между Вашингтоном и Балтимором по способу Морзе. . С.Морзе

>Alexander  Graham Bell  Развитие телефонной связи в мире началось 14 февраля 1876 Alexander Graham Bell Развитие телефонной связи в мире началось 14 февраля 1876 года. В этот день в 11 часов была зарегистрирована заявка Александра Грэхема Белла на изобретение электромагнитного телефона. Телефон быстро нашел практическое применение. Уже в 1878 году в городе Нью-Хейвен (США) открылась первая в мире телефонная станция.

>А.Белл демонстрирует собравшимся чудо: передачу человеческого голоса на большие расстояния. А.Белл демонстрирует собравшимся чудо: передачу человеческого голоса на большие расстояния.

>Александр  Степанович Попов был первым ученым, который продемонстрировал практические возможности распространения радиоволн. Он Александр Степанович Попов был первым ученым, который продемонстрировал практические возможности распространения радиоволн. Он построил первый радиоприемник с помощью которого в августе 1894 года сумел получить радиосигналы с расстояния 40 м. 18 декабря 1897 года Попов передал с помощью телеграфного аппарата, присоединённого к прибору, слова: «Генрих Герц». Приёмник размещался в физической лаборатории Петербургского университета, а передатчик – в здании химической лаборатории на расстоянии 250 м. Alexander Popov

>Guglielmo Marconi  Гульельмо Маркони – маркиз, итальянский радиотехник и предприниматель, один из изобретателей Guglielmo Marconi Гульельмо Маркони – маркиз, итальянский радиотехник и предприниматель, один из изобретателей радио; лауреат Нобелевской премии по физике за 1909 год. В начале 1896 года приехал в Великобританию, где продемонстрировал свой аппарат: с помощью азбуки Морзе передал сигнал с крыши лондонского почтамта в другое здание на расстояние 1,5 км. Изобретение заинтересовало крупного физика В.Г. Приса, бывшего директором британской почты и телеграфа. Под его руководством, Маркони повёл дальнейшие работы. В 1896 году года подал заявку на "усовершенствования в передаче электрических импульсов и сигналов и в аппаратуре для этого". Провел первую публичную демонстрацию своего изобретения на равнине Солсбери, добившись передачи радиограмм на расстояние 3 км.

>Б.Л. РОЗИНГ – создатель телевидения    использовал электронный луч для воспроизведения изображений Б.Л. РОЗИНГ – создатель телевидения использовал электронный луч для воспроизведения изображений в системе электрической телескопии. В 1902 г. Б. Л. Розинг применил электроннолучевую трубку в приемном устройстве системы с электрохимическими элементами на передающей стороне. 25 июля 1907 г подал заявку на выдачу ему привилегии на изобретение “Способа электрической передачи изображений”. 1912 г. получил золотую медаль и премию имени почетного члена общества К. Ф. Сименса.

>Утром, 3 апреля 1973 года, вице-президент Motorola Мартин Купер, взяв Dina-TAC в руки, вышел Утром, 3 апреля 1973 года, вице-президент Motorola Мартин Купер, взяв Dina-TAC в руки, вышел на улицу и совершил первый в мире звонок по сотовому телефону. Таким образом, днем рождения сотового телефона, да и всей сотовой связи можно считать 3 апреля 1973. Первый сотовый телефон получил название Dina-TAC, его вес составлял 1,15 килограмма, размеры – 22,5х12, 5х3,75 см.

>*Время, необходимое для достижения 50 млн пользователей 120 100 80 60 40 20 0 *Время, необходимое для достижения 50 млн пользователей 120 100 80 60 40 20 0 1922 1950 1980 1995 Радио (40 лет)* Телевидение (15 лет)* Кабельные сети (10 лет)* ПК (16 лет)* Интернет (<5 лет)* Мобильные телефоны (12 лет)* Телефония (90 лет)* Миллионы пользователей

>Лекция 2  Общие сведения о  связи в РФ.   Цветкова Юлия Лекция 2 Общие сведения о связи в РФ. Цветкова Юлия Александровна

>

>

>Сеть связи  - совокупность узлов, каналов и линий связи, обеспечивающих передачу и прием Сеть связи - совокупность узлов, каналов и линий связи, обеспечивающих передачу и прием сигналов между отправителем и получателем. Обобщенная структура сети связи 1 уровень – источники и потребители информации 2 уровень – терминальные и оконечные устройства 3 уровень – линии и каналы связи 4 уровень – коммутационные системы

>Классификация сетей электросвязи Признаки классификации сетей электросвязи По категории  сети По месту в Классификация сетей электросвязи Признаки классификации сетей электросвязи По категории сети По месту в архитектуре сетей связи По террито- риальному признаку По степени открытости пользователям По способу связи По виду связи По спектру предостав- ляемых услуг По техноло- гическому уровню ССОП ведомственные выделенные технологические специального назначения первичные вторичные магист- ральные внутри- зоновые местные телефонной связи телеграфной связи передачи данных звукового вещания телевидения проводной связи беспровод- ной связи общего пользования ограни- ченного пользования сети опре- деленной службы связи сети с интегра- цией служб аналоговые аналого- цифровые цифровые

>Иерархические уровни в ТФОП Иерархические уровни в ТФОП

>Иерархическая структура сети связи России Междугородная (магистральная) сеть Иерархическая структура сети связи России Междугородная (магистральная) сеть

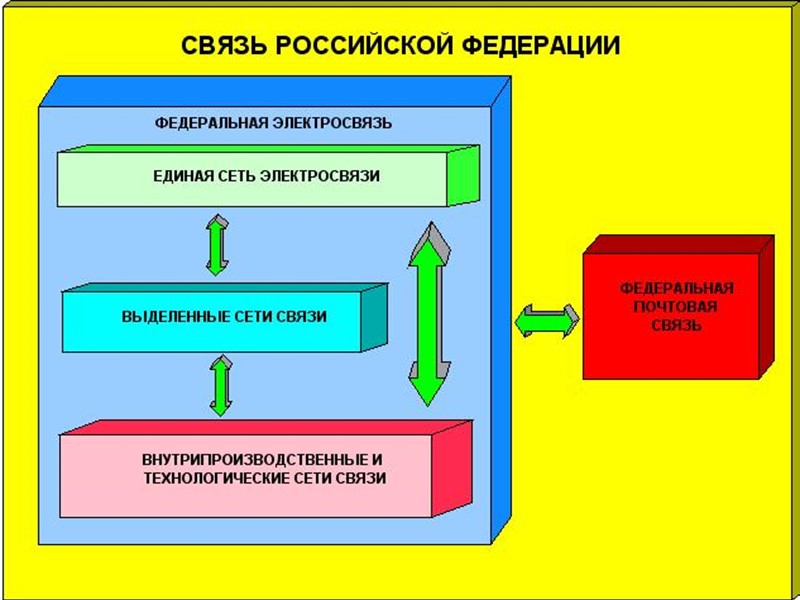

>Архитектура ЕСЭ РФ Архитектура ЕСЭ РФ

>Первичная сеть связи - часть системы связи, состоящая из линий связи, каналообразующих и коммутационных Первичная сеть связи - часть системы связи, состоящая из линий связи, каналообразующих и коммутационных средств узлов связи, образующих сеть типовых каналов передачи и групповых трактов. С помощью размещенного там оборудования МСП, образуется сеть типовых каналов и типовых групповых трактов, которые служат основой для построения вторичных сетей. Вторичная сеть организуется на основе первичной сети для передачи определенного вида информации. Основная часть каналов и групповых трактов представляется вторичным сетям в сетевых станциях, которые являются оконечными точками первичной сети. На сетевых узлах организуется, как правило, групповые тракты и их транзитные соединения. 28

>Структура первичной сети. Структура первичной сети.

>Первичная сеть строится на основе типовых каналов, образованных системами передачи.  Современные системы передачи Первичная сеть строится на основе типовых каналов, образованных системами передачи. Современные системы передачи используют в качестве среды передачи сигналов электрический и оптический кабель, а также радиочастотные средства (радиорелейные и спутниковые системы передачи). Современная цифровая первичная сеть строится на основе трех основных технологий: плезиохронной иерархии (PDH), синхронной иерархии (SDH) и асинхронного режима переноса (передачи) (ATM).

>Наиболее известными организациями стандартизации в области телекоммуникаций являются: Международный союз электросвязи МСЭ (ITU – Наиболее известными организациями стандартизации в области телекоммуникаций являются: Международный союз электросвязи МСЭ (ITU – International Telecommunications Union); Международная организация по стандартизации (OSI - International Standards Organization); Европейская конференция администраций почт и электросвязи (CEPT – Conference of European Posts and Telegraphs); Европейский институт в области стандартизации в области телекоммуникаций (ETSI – European Telecommunications Standards Institute); Институт инженеров по электротехнике и электронике (IEEE – Institute of Electrical and Electronic Engineers); Американский национальный институт стандартизации (ANSI – American National Standards Institute); Министерство информатизации и связи РФ, а также его подразделения: комиссия по электросвязи, комиссия по радиочастотам, комиссия по информатизации.

>Стандартизующие организации 32/21 Стандартизующие организации 32/21

>International Telecommunications Union-Telecommunication Standard Sector Международная организация, разрабатывающая стандарты в области телекоммуникаций  Наиболее International Telecommunications Union-Telecommunication Standard Sector Международная организация, разрабатывающая стандарты в области телекоммуникаций Наиболее известные стандарты: серии V, X, H и G http://www.itu.int/ ITU-T 33/21

>International Standards Organization Международная организация по стандартизации, разрабатывающая стандарты в различных областях начиная с International Standards Organization Международная организация по стандартизации, разрабатывающая стандарты в различных областях начиная с 1947 г. http://www.iso.org/ http://www.standardsglossary.com/ ISO 34/21

>Internet Engineering Task Force Открытое международное сообщество разработчиков сетей, операторов, поставщиков (вендоров) и исследователей, Internet Engineering Task Force Открытое международное сообщество разработчиков сетей, операторов, поставщиков (вендоров) и исследователей, занимающихся развитием архитектуры Интернет начиная с 1986 г. http://www.ietf.org/ IETF 35/21

>Institute of Electrical and Electronics Engineers Институт инженеров по электротехнике и радиоэлектронике — международная Institute of Electrical and Electronics Engineers Институт инженеров по электротехнике и радиоэлектронике — международная некоммерческая ассоциация специалистов в области техники, мировой лидер в области разработки стандартов по радиоэлектронике и электротехнике. http://www.ieee.org/ IEEE 36/21

>American National Standard Institute Американский национа́льный институ́т станда́ртов — объединение американских промышленных и деловых American National Standard Institute Американский национа́льный институ́т станда́ртов — объединение американских промышленных и деловых групп, разрабатывающее торговые и коммуникационные стандарты, член ISO. ANSI C — стандарт языка C ANSI — графика ANSI Cyrillic —CP Windows-1251 http://ansi.org/ ANSI 37/21

>Electronic Industries Alliance Альянс отраслей электронной промышленности. Профессиональная организация, разрабатывающая электрические и функциональные стандарты Electronic Industries Alliance Альянс отраслей электронной промышленности. Профессиональная организация, разрабатывающая электрические и функциональные стандарты с идентификатором RS (Recommended Standards). Самый известный из стандартов: RS-232C http://www.eia.org/ EIA 38/21

>International Telecommunication Union Международный союз электросвязи (International Telecommunication Union, ITU) – международная организация, определяющая International Telecommunication Union Международный союз электросвязи (International Telecommunication Union, ITU) – международная организация, определяющая стандарты (точнее – рекомендации) в области электросвязи. МСЭ – одна из старейших международных организаций. Она была основана в Париже в 17 мая 1865 года под названием Международного телеграфного союза (Union internationale du télégraphe). В 1934 году МСЭ получил свое нынешнее название, а в 1947 году стал специализированным учреждением Организации Объединенных Наций. В настоящее время в МСЭ входит 191 страна.

>Структура Международного союза электросвязи Структура Международного союза электросвязи

>ETSI Европейский институт телекоммуникационных стандартов (ETSI) был создан в 1988 году как независимая, некоммерческая ETSI Европейский институт телекоммуникационных стандартов (ETSI) был создан в 1988 году как независимая, некоммерческая организация по стандартизации в области электросвязи. ETSI были успешно стандартизированы система сотовой связи GSM и система профессиональной мобильной радиосвязи TETRA. Расположенный около Ниццы (Франция), ETSI официально ответственен за стандартизацию информационных и телекоммуникационных технологий в пределах Европы. В ETSI входят 699 членов от 55 стран Европы и ряда других континентов.
