KOMUNIKASI DATA ST 014 KOMUNIKASI DATA PARALEL

KOMUNIKASI DATA – ST 014 KOMUNIKASI DATA PARALEL S 1 Teknik Informatika DOSEN PENGAMPU : Ferry Wahyu Wibowo, S. Si. , M. Cs Joko Dwi Santoso, M. Kom Naskan, S. Kom Rico Agung F. , S. Kom Rikie Kartadie, S. T. , M. Kom

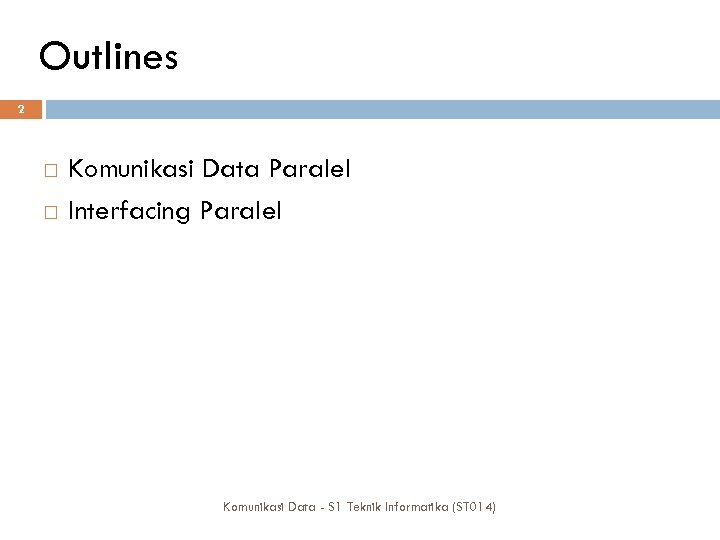

Outlines 2 Komunikasi Data Paralel Interfacing Paralel Komunikasi Data - S 1 Teknik Informatika (ST 014)

Komunikasi Data Paralel 3 Berbeda dengan Komunikasi Data Serial yang pengiriman bitnya dilakukan secara berurutan/simultan, Pada Komunikasi Data Paralel Data dikirim secara serentak melalui beberapa jalur data Masing-masing bit data dikirimkan melalui satu jalur media pengiriman Semakin banyak bit data maka semakin banyak pula jalur media pengiriman Contoh: 8 bit data ------ 00101110, dikirimkan dengan menggunakan 8 jalur data Komunikasi Data - S 1 Teknik Informatika (ST 014)

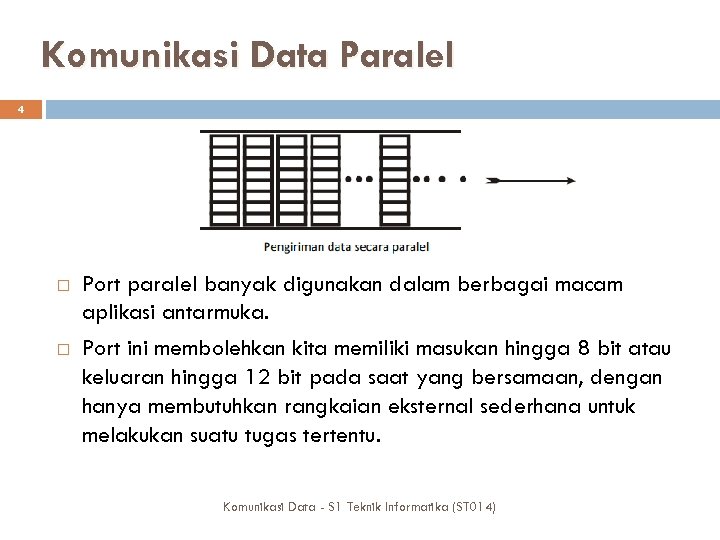

Komunikasi Data Paralel 4 Port paralel banyak digunakan dalam berbagai macam aplikasi antarmuka. Port ini membolehkan kita memiliki masukan hingga 8 bit atau keluaran hingga 12 bit pada saat yang bersamaan, dengan hanya membutuhkan rangkaian eksternal sederhana untuk melakukan suatu tugas tertentu. Komunikasi Data - S 1 Teknik Informatika (ST 014)

Komunikasi Data Paralel 5 Port paralel ini terdiri dari 4 jalur kontrol, 5 jalur status dan 8 jalur data. Biasanya dapat dijumpai sebagai port printer, dalam bentuk konektor DB-25 female Contoh Penggunaannya: PC to Printer melalui jalur Port paralel PC to Mikrokontroler Komunikasi Data - S 1 Teknik Informatika (ST 014)

Contoh Penggunaan Paralel 6 Komunikasi Data - S 1 Teknik Informatika (ST 014)

Contoh Penggunaan Paralel 7 Komunikasi Data - S 1 Teknik Informatika (ST 014)

Contoh Penggunaan Paralel 8 Komunikasi Data - S 1 Teknik Informatika (ST 014)

Contoh Penggunaan Paralel 9 Komunikasi Data - S 1 Teknik Informatika (ST 014)

Contoh Penggunaan Paralel 10 Komunikasi Data - S 1 Teknik Informatika (ST 014)

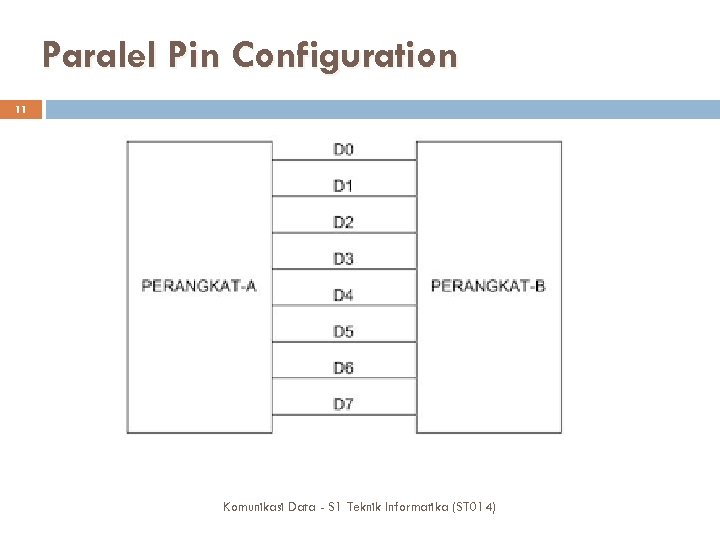

Paralel Pin Configuration 11 Komunikasi Data - S 1 Teknik Informatika (ST 014)

Penggunaan Port Paralel 12 Port Interface Paralel (konektor), menurut penggunaannya dibedakan menjadi beberapa standar pin konektor IEEE. 1284 Tipe A adalah konektor DB-25 IEEE. 1284 Tipe B adalah konektor Centronics 34 pin IEEE. 1284 Tipe C adalah konektor 36 pin yang mirip dengan Centronics. Konektor ini memiliki pengunci (latch) jenis klip (clip), sifat elektrik yang lebih baik serta mudah dirakit. Juga mengandung dua pin tambahan yang dapat digunakan untuk mendeteksi apakah piranti yang terpasang memiliki daya atau tidak. Komunikasi Data - S 1 Teknik Informatika (ST 014)

Penggunaan Port Paralel 13 Penggunaan Port Paralel pada hardware cukup banyak jenisnya, maka dari itu, IEEE membuat beberapa jenis Standarisasi untuk interfacing Paralel, diantaranya : Compatibility Mode Nibble Mode Byte Mode EPP Mode (Enhanced Parallel Port) ECP Mode (Extended Capabilities Port) Komunikasi Data - S 1 Teknik Informatika (ST 014)

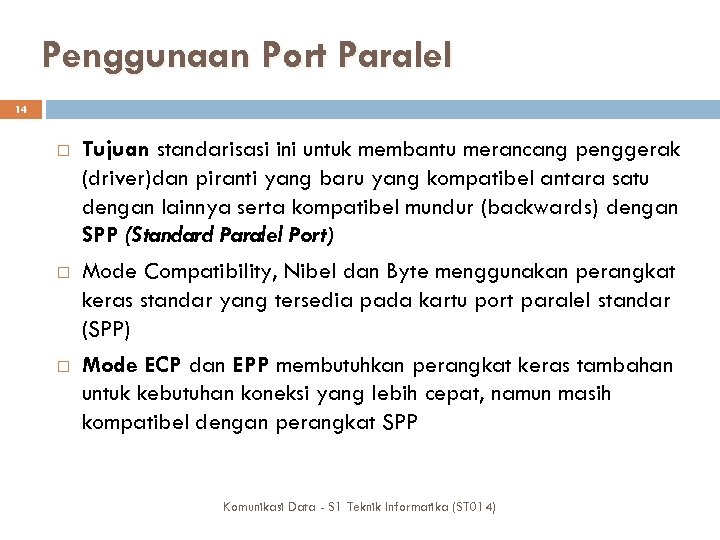

Penggunaan Port Paralel 14 Tujuan standarisasi ini untuk membantu merancang penggerak (driver)dan piranti yang baru yang kompatibel antara satu dengan lainnya serta kompatibel mundur (backwards) dengan SPP (Standard Paralel Port) Mode Compatibility, Nibel dan Byte menggunakan perangkat keras standar yang tersedia pada kartu port paralel standar (SPP) Mode ECP dan EPP membutuhkan perangkat keras tambahan untuk kebutuhan koneksi yang lebih cepat, namun masih kompatibel dengan perangkat SPP Komunikasi Data - S 1 Teknik Informatika (ST 014)

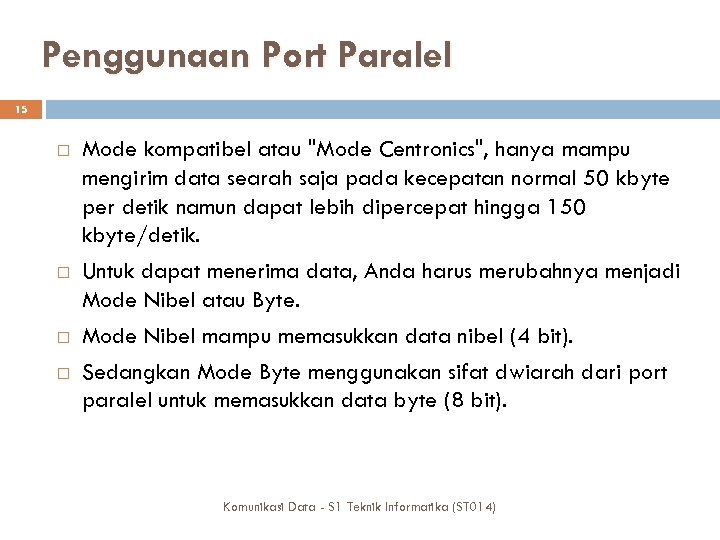

Penggunaan Port Paralel 15 Mode kompatibel atau "Mode Centronics", hanya mampu mengirim data searah saja pada kecepatan normal 50 kbyte per detik namun dapat lebih dipercepat hingga 150 kbyte/detik. Untuk dapat menerima data, Anda harus merubahnya menjadi Mode Nibel atau Byte. Mode Nibel mampu memasukkan data nibel (4 bit). Sedangkan Mode Byte menggunakan sifat dwiarah dari port paralel untuk memasukkan data byte (8 bit). Komunikasi Data - S 1 Teknik Informatika (ST 014)

Port Paralel Centronic 16 Centronics merupakan standar pengiriman data komputer ke pencetak generasi awal. Hampir semua pencetak menggunakan teknik handshake dan biasanya diimplementasikan menggunakan Port Paralel Standar – (SPP) melalui kontrol perangkat lunak. Komunikasi Data - S 1 Teknik Informatika (ST 014)

Paralel Handshaking 17 Komunikasi Data - S 1 Teknik Informatika (ST 014)

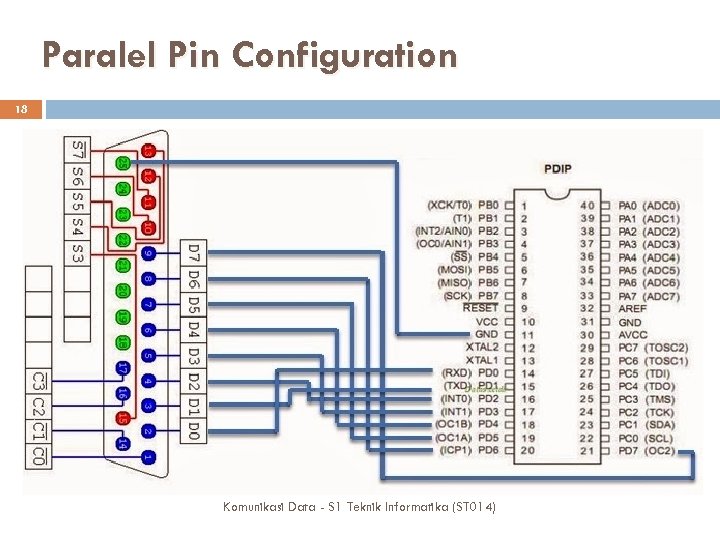

Paralel Pin Configuration 18 Komunikasi Data - S 1 Teknik Informatika (ST 014)

Paralel Pin Configuration 19 Komunikasi Data - S 1 Teknik Informatika (ST 014)

Paralel Pin Configuration 20 Komunikasi Data - S 1 Teknik Informatika (ST 014)

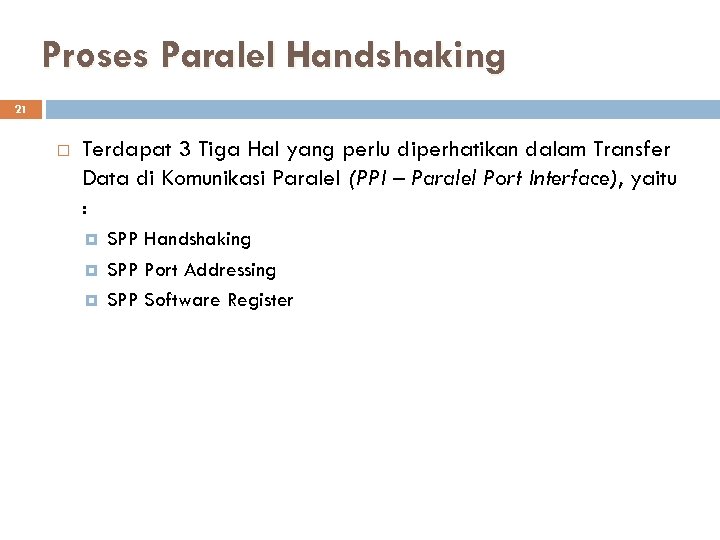

Proses Paralel Handshaking 21 Terdapat 3 Tiga Hal yang perlu diperhatikan dalam Transfer Data di Komunikasi Paralel (PPI – Paralel Port Interface), yaitu : SPP Handshaking SPP Port Addressing SPP Software Register

Contoh SPP Handshaking 22

SPP/EPP Port Interface 23

SPP/ECP Port Interface 24

Control Register Port Paralel 25

Karakteristik Komunikasi Paralel 26 Piranti yang memerlukan transfer Data Banyak & Cepat, Komputasi kompleks Transmisi jarak Dekat/Tidak jauh Resources Hardware Mumpuni (Banyak Register, Banyak chipset, Banyak jalur data) Interoperability cukup baik Terdapat “Skew Effect” jika bit-bit data yang ditransfer dari transmitter tidak sampai ke Receiver bersamaan

Pengembangan Komunikasi Paralel 27 Arah Pengembangan Komunikasi Data Paralel : Embedded System dengan komputasi yang memerlukan transmisi banyak, cepat, dalam jangkauan jarak dekat Sistem Jaringan Komputer Komputasi Paralel (Paralel Computing) Komputasi Virtualisasi Robotik Internet of Things

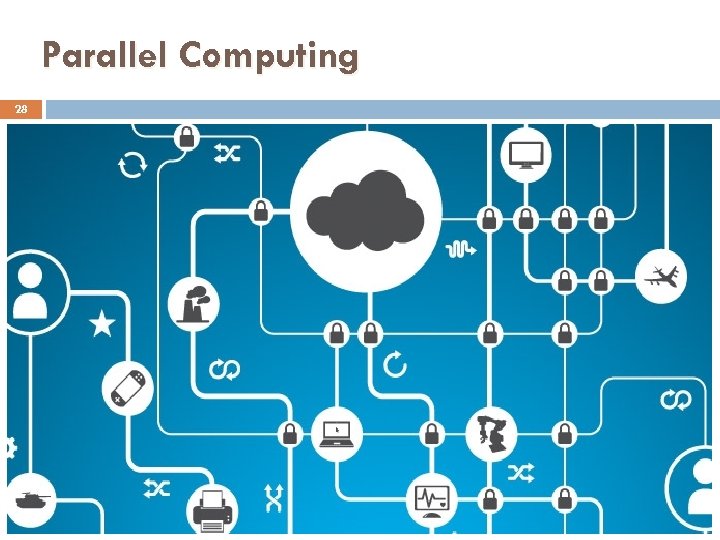

Parallel Computing 28

29 TERIMA KASIH Komunikasi Data - S 1 Teknik Informatika (ST 014)
