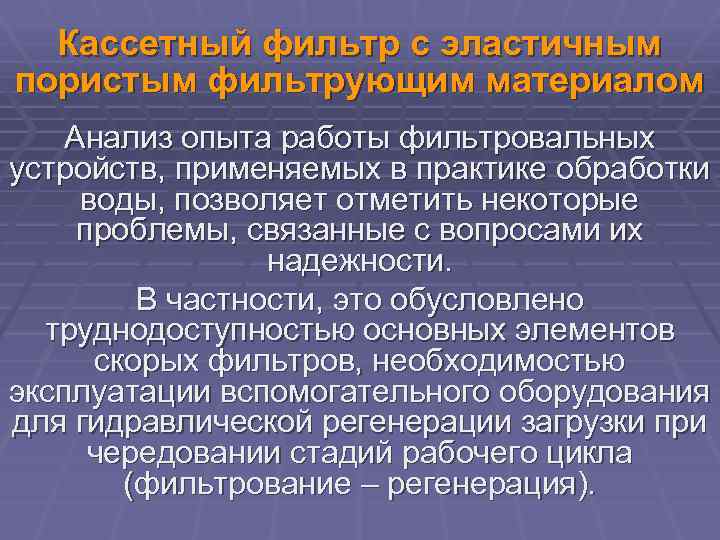

Кассетный фильтр с эластичным пористым фильтрующим материалом Анализ опыта работы фильтровальных устройств, применяемых в Кассетный фильтр с эластичным пористым фильтрующим материалом Анализ опыта работы фильтровальных устройств, применяемых в практике обработки воды, позволяет отметить некоторые проблемы, связанные с вопросами их надежности. В частности, это обусловлено труднодоступностью основных элементов скорых фильтров, необходимостью эксплуатации вспомогательного оборудования для гидравлической регенерации загрузки при чередовании стадий рабочего цикла (фильтрование – регенерация).

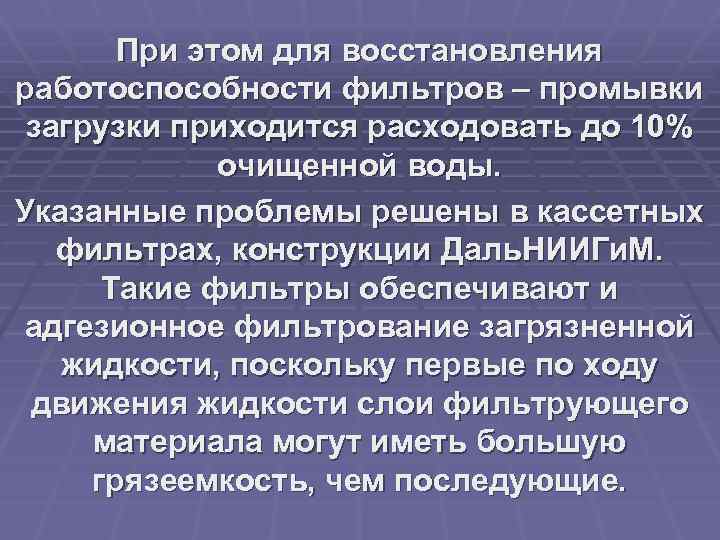

При этом для восстановления работоспособности фильтров – промывки загрузки приходится расходовать до 10% очищенной При этом для восстановления работоспособности фильтров – промывки загрузки приходится расходовать до 10% очищенной воды. Указанные проблемы решены в кассетных фильтрах, конструкции Даль. НИИГи. М. Такие фильтры обеспечивают и адгезионное фильтрование загрязненной жидкости, поскольку первые по ходу движения жидкости слои фильтрующего материала могут иметь большую грязеемкость, чем последующие.

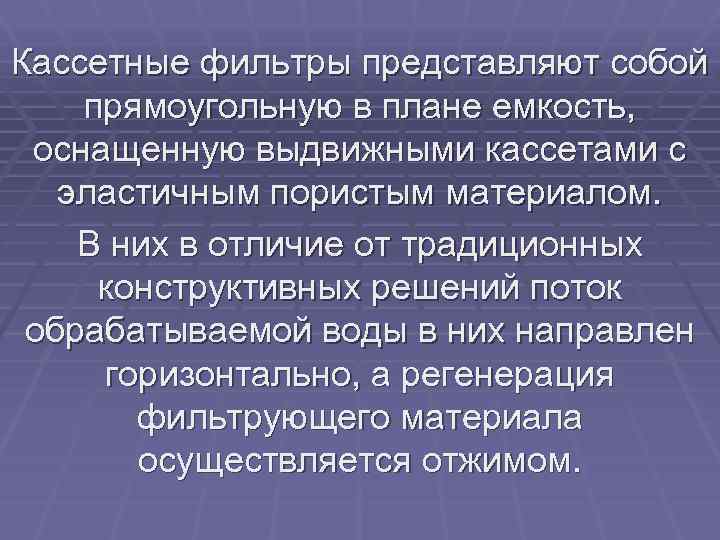

Кассетные фильтры представляют собой прямоугольную в плане емкость, оснащенную выдвижными кассетами с эластичным пористым Кассетные фильтры представляют собой прямоугольную в плане емкость, оснащенную выдвижными кассетами с эластичным пористым материалом. В них в отличие от традиционных конструктивных решений поток обрабатываемой воды в них направлен горизонтально, а регенерация фильтрующего материала осуществляется отжимом.

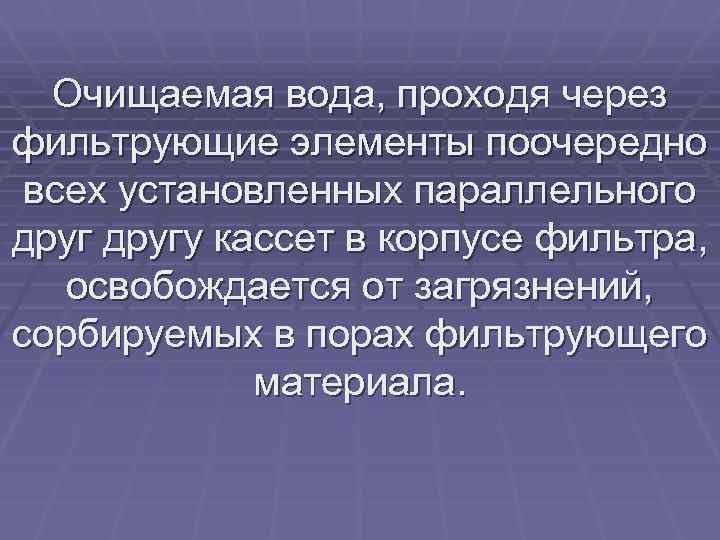

Очищаемая вода, проходя через фильтрующие элементы поочередно всех установленных параллельного другу кассет в корпусе Очищаемая вода, проходя через фильтрующие элементы поочередно всех установленных параллельного другу кассет в корпусе фильтра, освобождается от загрязнений, сорбируемых в порах фильтрующего материала.

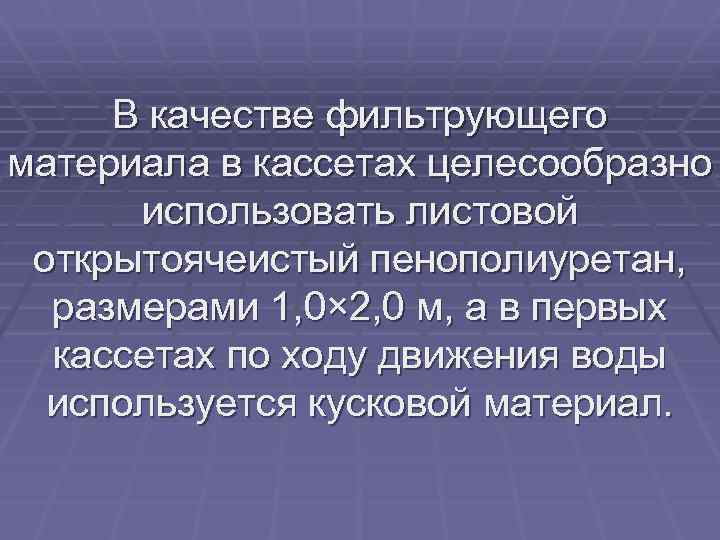

В качестве фильтрующего материала в кассетах целесообразно использовать листовой открытоячеистый пенополиуретан, размерами 1, 0× В качестве фильтрующего материала в кассетах целесообразно использовать листовой открытоячеистый пенополиуретан, размерами 1, 0× 2, 0 м, а в первых кассетах по ходу движения воды используется кусковой материал.

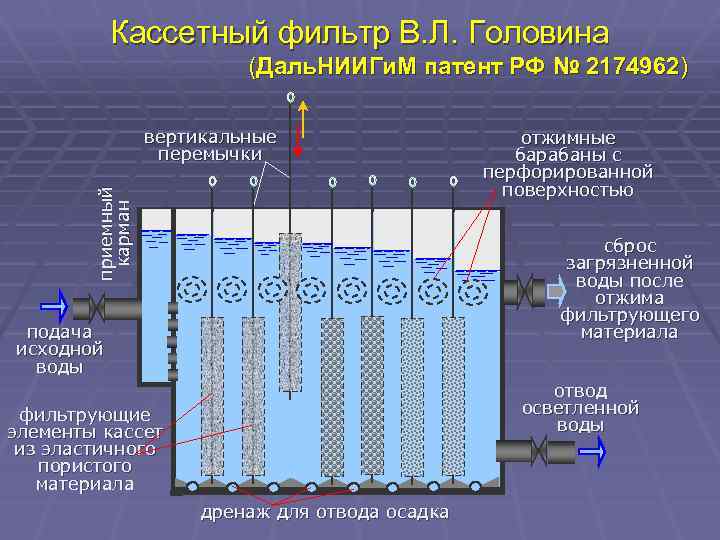

Кассетный фильтр В. Л. Головина (Даль. НИИГи. М патент РФ № 2174962) приемный карман Кассетный фильтр В. Л. Головина (Даль. НИИГи. М патент РФ № 2174962) приемный карман вертикальные перемычки отжимные барабаны с перфорированной поверхностью сброс загрязненной воды после отжима фильтрующего материала подача исходной воды отвод осветленной воды фильтрующие элементы кассет из эластичного пористого материала дренаж для отвода осадка

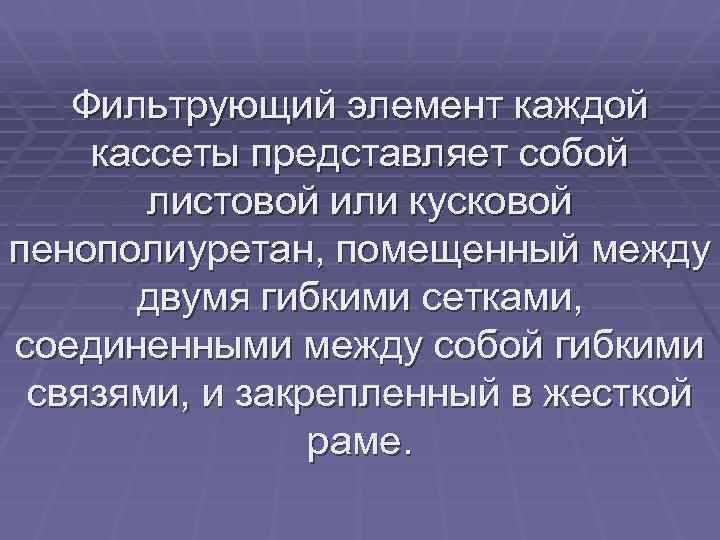

Фильтрующий элемент каждой кассеты представляет собой листовой или кусковой пенополиуретан, помещенный между двумя гибкими Фильтрующий элемент каждой кассеты представляет собой листовой или кусковой пенополиуретан, помещенный между двумя гибкими сетками, соединенными между собой гибкими связями, и закрепленный в жесткой раме.

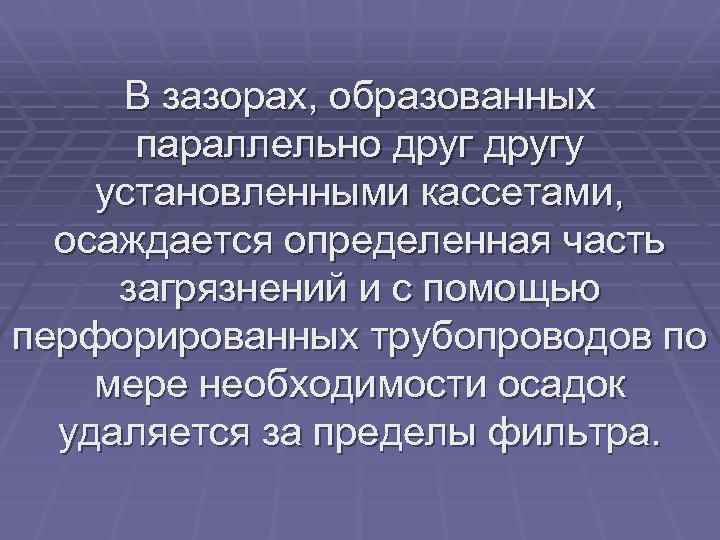

В зазорах, образованных параллельно другу установленными кассетами, осаждается определенная часть загрязнений и с помощью В зазорах, образованных параллельно другу установленными кассетами, осаждается определенная часть загрязнений и с помощью перфорированных трубопроводов по мере необходимости осадок удаляется за пределы фильтра.

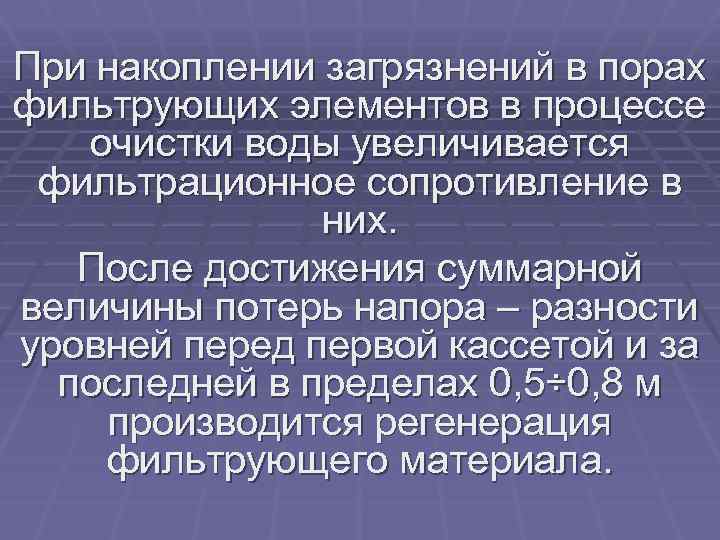

При накоплении загрязнений в порах фильтрующих элементов в процессе очистки воды увеличивается фильтрационное сопротивление При накоплении загрязнений в порах фильтрующих элементов в процессе очистки воды увеличивается фильтрационное сопротивление в них. После достижения суммарной величины потерь напора – разности уровней перед первой кассетой и за последней в пределах 0, 5÷ 0, 8 м производится регенерация фильтрующего материала.

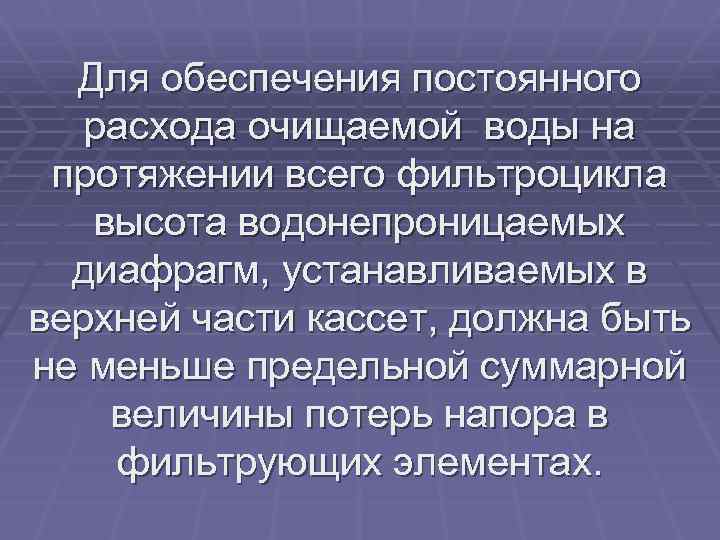

Для обеспечения постоянного расхода очищаемой воды на протяжении всего фильтроцикла высота водонепроницаемых диафрагм, устанавливаемых Для обеспечения постоянного расхода очищаемой воды на протяжении всего фильтроцикла высота водонепроницаемых диафрагм, устанавливаемых в верхней части кассет, должна быть не меньше предельной суммарной величины потерь напора в фильтрующих элементах.

Постоянные скорости фильтрации обеспечиваются тем, что увеличение фильтрационного сопротивления фильтрующих элементов компенсируется увеличением разности Постоянные скорости фильтрации обеспечиваются тем, что увеличение фильтрационного сопротивления фильтрующих элементов компенсируется увеличением разности уровней перед каждой кассетой и за ней (увеличением напорного градиента).

Основные характеристики процесса осветления в скорых кассетных фильтрах: скорость фильтрования 7, 5÷ 12, 0 Основные характеристики процесса осветления в скорых кассетных фильтрах: скорость фильтрования 7, 5÷ 12, 0 м/ч; продолжительность фильтроцикла – непрерывная работа; расход промывной очищенной воды – нет; отвод загрязненной воды не более 1, 2÷ 1, 8 % от общей производительности.

Расчет кассетных фильтров сводится к определению общей площади фронтальной поверхности фильтрования (Fобщ ) при Расчет кассетных фильтров сводится к определению общей площади фронтальной поверхности фильтрования (Fобщ ) при допустимой скорости (v) протока очищаемой жидкости, составляющей 10 – 12 м/ч, и известном ее расходе (Q). F общ = Q/v. При известной ширине и высоте ППУполотнища, которые выпускается с размерами 1× 2 м можно определить общее количество фильтров (n): n = 0, 525·Fобщ или для спаренных полотнищ при общей ширине 2 м: n = 0, 262·Fобщ

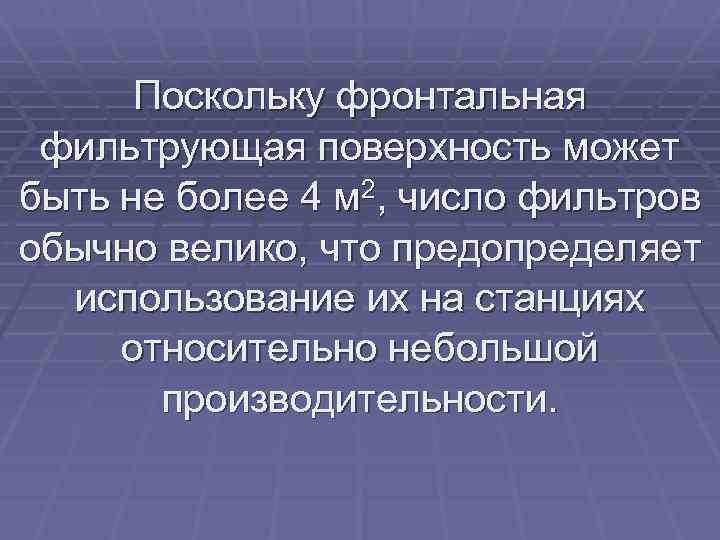

Поскольку фронтальная фильтрующая поверхность может быть не более 4 м 2, число фильтров обычно Поскольку фронтальная фильтрующая поверхность может быть не более 4 м 2, число фильтров обычно велико, что предопределяет использование их на станциях относительно небольшой производительности.

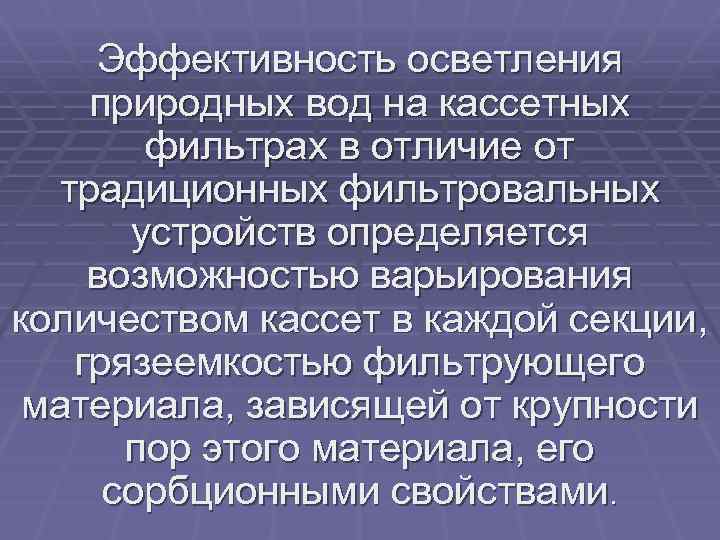

Эффективность осветления природных вод на кассетных фильтрах в отличие от традиционных фильтровальных устройств определяется Эффективность осветления природных вод на кассетных фильтрах в отличие от традиционных фильтровальных устройств определяется возможностью варьирования количеством кассет в каждой секции, грязеемкостью фильтрующего материала, зависящей от крупности пор этого материала, его сорбционными свойствами.

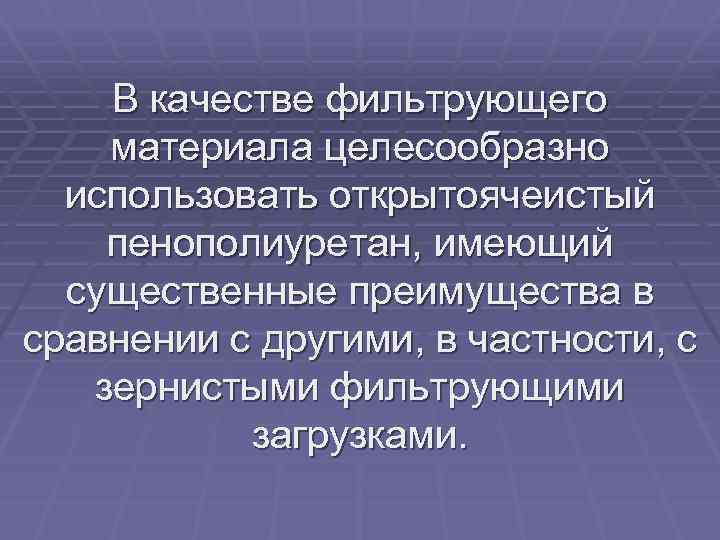

В качестве фильтрующего материала целесообразно использовать открытоячеистый пенополиуретан, имеющий существенные преимущества в сравнении с В качестве фильтрующего материала целесообразно использовать открытоячеистый пенополиуретан, имеющий существенные преимущества в сравнении с другими, в частности, с зернистыми фильтрующими загрузками.

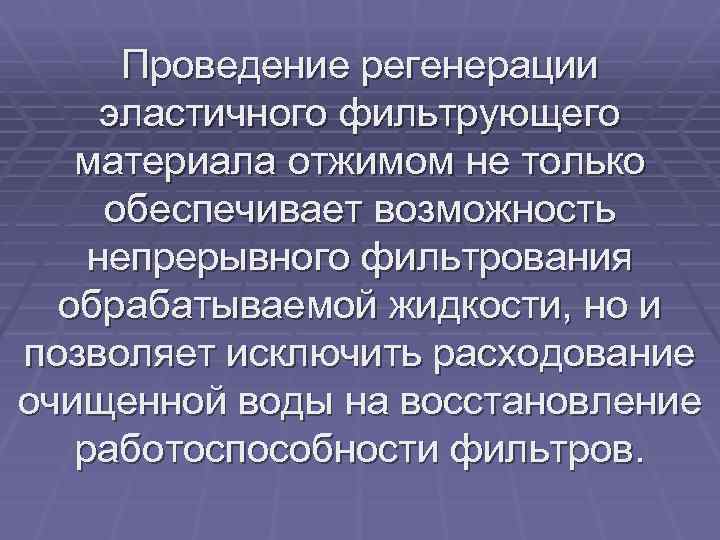

Проведение регенерации эластичного фильтрующего материала отжимом не только обеспечивает возможность непрерывного фильтрования обрабатываемой жидкости, Проведение регенерации эластичного фильтрующего материала отжимом не только обеспечивает возможность непрерывного фильтрования обрабатываемой жидкости, но и позволяет исключить расходование очищенной воды на восстановление работоспособности фильтров.

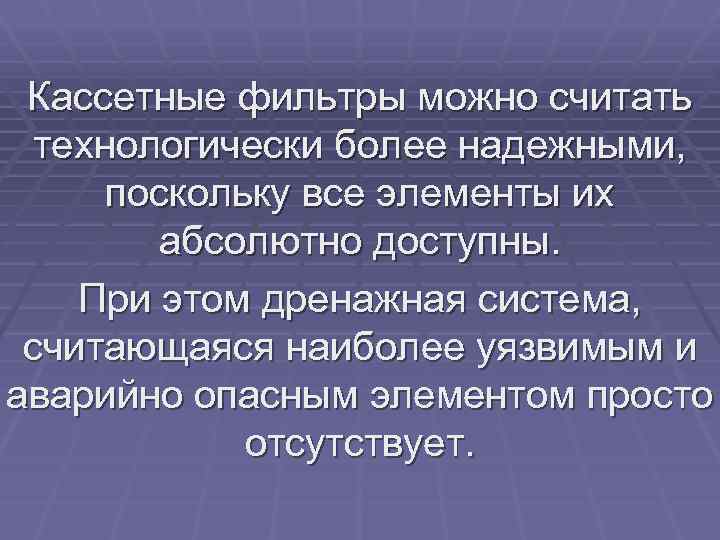

Кассетные фильтры можно считать технологически более надежными, поскольку все элементы их абсолютно доступны. При Кассетные фильтры можно считать технологически более надежными, поскольку все элементы их абсолютно доступны. При этом дренажная система, считающаяся наиболее уязвимым и аварийно опасным элементом просто отсутствует.
