Карагандинский государственный медицинский университет СРС Тема источники электромагнитных

Карагандинский государственный медицинский университет СРС Тема: ”источники электромагнитных полей. Нормирование уровня электромагнитных полей. Воздействие электромагнитных полей на организм человека” { Проверил: Ефимова А. Д. Выполнил: Есимов С. А Караганда 2014

В процессе эволюции и жизнедеятельности человек испытывает влияние естественного электромагнитного фона, характеристики которого используются как источник информации, обеспечивающий непрерывное взаимодействие с изменяющимися условиями внешней среды. Однако вследствие научно-технического прогресса электромагнитный фон Земли в настоящее время не только увеличился, но и претерпел качественные изменения. Появились электромагнитные излучения таких длин волн, которые имеют искусственное происхождение в результате техногенной деятельности (например, миллиметровый диапазон длин волн и др. ). Спектральная интенсивность некоторых техногенных источников электромагнитного поля (ЭМП) может существенным образом отличаться от эволюционно сложившегося естественного электромагнитного фона, к которому привыкли человек и другие живые организмы биосферы. Введение

Источники электромагнитных полей К основным источникам ЭМП антропогенного происхождения относятся телевизионные и радиолокационные станции, мощные радиотехнические объекты, промышленное технологическое оборудование, высоковольтные линии электропередач промышленной частоты, термические цехи, плазменные, лазерные и рентгеновские установки, атомные и ядерные реакторы и т. п. Следует отметить техногенные источники электромагнитных и других физических полей специального назначения, применяемые в радиоэлектронном противодействии и размещаемые на стационарных и передвижных объектах на земле, воде, под водой, в воздухе. Любое техническое устройство, использующее либо вырабатывающее электрическую энергию, является источником ЭМП, излучаемых во внешнее пространство. Особенностью облучения в городских условиях является воздействие на население как суммарного электромагнитного фона (интегральный параметр), так и сильных ЭМП от отдельных источников (дифференциальный параметр).

Основными источниками электромагнитных полей (ЭМП) радиочастот являются радиотехнические объекты (РТО), телевизионные и радиолокационные станции (РЛС), термические цехи и участки в зонах, примыкающих к предприятиям. Воздействие ЭМП промышленной частоты связано с высоковольтными линиями (ВЛ) электропередач, источниками постоянных магнитных полей, применяемыми на промышленных предприятиях. Зоны с повышенными уровнями ЭМП, источниками которых могут быть РТО и РЛС, имеют размеры до 100. . . 150 м. При этом внутри зданий, расположенных в этих зонах, плотность потока энергии, как правило, превышает допустимые значения.

Совокупность электрического и магнитного полей называется электромагнитным полем (ЭМП). Электромагнитные излучения (ЭМИ) представляют собою распространяющиеся в пространстве с конечной скоростью взаимосвязанные и не могущие существовать друг без друга переменные электрические и магнитные поля. Они обладают волновыми и квантовыми свойствами. К волновым свойствам относят скорость распространения ЭМИ в пространстве (С), частоту колебаний поля (f) и длину волны (λ). Скорость распространения всех видов ЭМИ равна в атмосфере примерно 300000 км в сек. Источники ЭМП естественные: атмосферное электричество, космические лучи, излучение солнца. Искусственные: генераторы, трансформаторы, антенны, лазерные установки, микроволновые печи, мониторы компьютеров и др. Источники электромагнитных полей промышленной частоты - это все электрические приборы, линии электропередач.

Переменное ЭМП является совокупностью двух взаимосвязанных полей: электрического (Е, В/м) и магнитного (Н, A/м). Характеристики ЭМП: длина волны λ, [м]; частота колебаний f, [Гц]; скорость распространения С, м/с. λ = C/f. Длина электромагнитных волн бывает самой различной: от значений порядка 103 м (радиоволны) до 10 -8 см (рентгеновские лучи). Свет составляет ничтожную часть широкого спектра электромагнитных волн. Тем не менее именно при изучении этой малой части спектра были открыты другие излучения с необычными свойствами. Принципиального различия между отдельными излучениями нет. Все они представляют собой электромагнитные волны, порождаемые ускоренно движущимися заряженными частицами. Обнаруживаются электромагнитные волны в конечном счете по их действию на заряженные частицы. Границы между отдельными областями шкалы излучений весьма условны.

Излучения различной длины волны отличаются друг от друга по способу их получения (излучение антенны, тепловое излучение, излучение при торможении быстрых электронов и др. ) и методам регистрации. Все перечисленные виды электромагнитного излучения порождаются также космическими объектами и успешно исследуются с помощью ракет, искусственных спутников Земли и космических кораблей. В первую очередь это относится к рентгеновскому и гамма-излучениям, сильно поглощаемым атмосферой. По мере уменьшения длины волны количественные различия в длинах волн приводят к существенным качественным различиям. Излучения различной длины волны очень сильно отличаются друг от друга по поглощению их веществом. Коротковолновые излучения (рентгеновское и особенно g-лучи) поглощаются слабо. Непрозрачные для волн оптического диапазона вещества прозрачны для этих излучений. Коэффициент отражения электромагнитных волн также зависит от длины волн. Но главное различие между длинноволновым и коротковолновым излучениями в том, что коротковолновое излучение обнаруживает свойства частиц.

Радиоволны f= 105 -1011 Гц Получают с помощью колебательных контуров и макроскопических вибраторов. Свойства: Радиоволны различных частот и с различными длинами волн по-разному поглощаются и отражаются средами, проявляют свойства дифракции и интерференции. Применение: Радиосвязь, телевидение, радиолокация.

Инфракрасное излучение (тепловое) f=3*1011 - 4*1014 Гц Излучается атомами и молекулами вещества. Инфракрасное излучение дают все тела при любой температуре. Человек излучает электромагнитные волны c длиной волны λ= l, 9*10 -6 м. Свойства: 1. Проходит через некоторые непрозрачные тела, также сквозь дождь, дымку, снег. 2. Производит химическое действие на фотопластинки. 3. Поглощаясь веществом, нагревает его. 4. Вызывает внутренний фотоэффект у германия. 5. Невидимо. 6. Способно к явлениям интерференции и дифракции. Регистрируют тепловыми методами, фотоэлектрическими и фотографическими. Применение: Получают изображения предметов в темноте, приборах ночного видения (ночные бинокли), тумане. Используют в криминалистике, в физиотерапии, в промышленности для сушки окрашенных изделий, стен зданий, древесины, фруктов.

Видимое излучение Часть электромагнитного излучения, воспринимаемая глазом (от красного до фиолетового): f=4*1014 -8*1014 Гц Свойства: Отражается, преломляется, воздействует на глаз, способно к явлениям дисперсии, интерференции, дифракции. Ультрафиолетовое излучение f=8*1014 -3*1015 Гц (больше, чем у фиолетового света). Источники: газоразрядные лампы с трубками из кварца (кварцевые лампы). Излучается всеми твердыми телами, у которых t>1000ºС, а также светящимися парами ртути. Свойства: Высокая химическая активность (разложение хлорида серебра, свечение кристаллов сульфида цинка), невидимо, большая проникающая способность, убивает микроорганизмы, в небольших дозах благотворно влияет на организм человека (загар), но в больших дозах оказывает отрицательное биологическое воздействие: изменения в развитии клеток и обмене веществ, действие на глаза. Применение: В медицине, в промышленности.

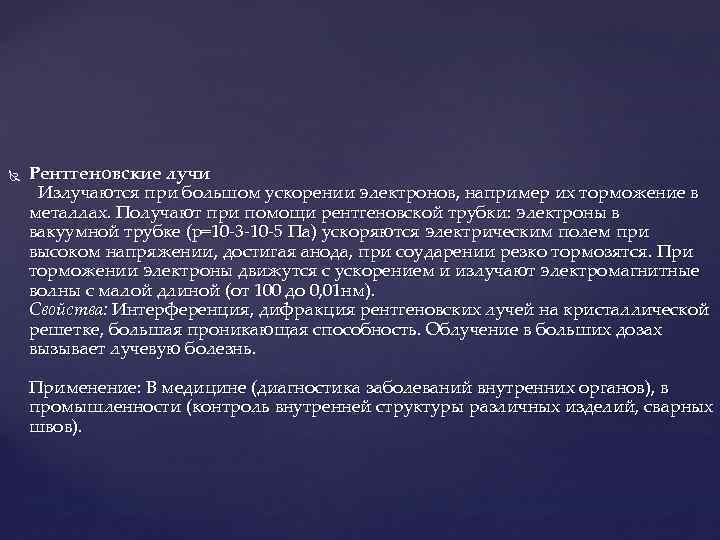

Рентгеновские лучи Излучаются при большом ускорении электронов, например их торможение в металлах. Получают при помощи рентгеновской трубки: электроны в вакуумной трубке (p=10 -3 -10 -5 Па) ускоряются электрическим полем при высоком напряжении, достигая анода, при соударении резко тормозятся. При торможении электроны движутся с ускорением и излучают электромагнитные волны с малой длиной (от 100 до 0, 01 нм). Свойства: Интерференция, дифракция рентгеновских лучей на кристаллической решетке, большая проникающая способность. Облучение в больших дозах вызывает лучевую болезнь. Применение: В медицине (диагностика заболеваний внутренних органов), в промышленности (контроль внутренней структуры различных изделий, сварных швов).

Ионизирующее излучение f=3*1020 Гц и более. Источники: атомное ядро (ядерные реакции). Свойства: Имеет огромную проникающую способность, оказывает сильное биологическое воздействие. Применение: В медицине, производстве (g-дефектоскопия). Виды ионизирующего излучения: • альфа-излучение (ядра гелия); • бета-излучение (электронное и позитронное); • гамма-излучение (фотонное или электромагнитное). Радиоактивный распад сопровождается излучением, присущим только данному изотопу: углерод 14 и стронций 90 - бета-активны, а йод 131 - бета- и гамма-активен. Все радиоактивные вещества имеют свой период полураспада, который неизменен и присущ только данному изотопу: йод 131 - 8, 04 суток; цезий 137 - 30 лет; стронций 90 - 90 лет; уран 238 - 4, 5 млрд. лет.

Радиоактивное излучение характеризуется: 1. Проникающей способностью - расстоянием, на которое ионизирующее излучение проходит в тело. Альфа-частицы имеют пробег в воздухе 2 - 9 см, в ткани живого организма они проникают на доли миллиметра; бета-частицы имеют пробег в воздухе 15 м, в тканях – 1 - 2 см; гаммаизлучение распространяется со скоростью света и имеет большую проникающую способность, которую могут ослабить только бетонная или свинцовая стена. 2. Ионизирующей (повреждающей) способностью. Очень опасны альфа-лучи при попадании внутрь организма с водой, воздухом, пищей. Поглощённая доза - величина энергии ионизирующего излучения, поглощённая телом или веществом (Рад). Биологический эквивалент Рентгена применяется для оценки повреждающего действия различных видов ионизирующего излучения при воздействии на биологический объект (бэр). При равной поглощённой дозе альфа-частицы дают больший повреждающий эффект, чем другие виды ионизирующего излучения.

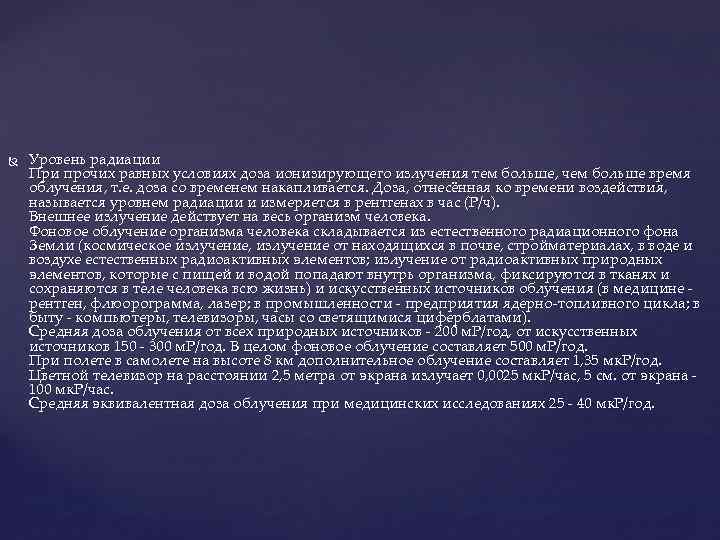

Уровень радиации При прочих равных условиях доза ионизирующего излучения тем больше, чем больше время облучения, т. е. доза со временем накапливается. Доза, отнесённая ко времени воздействия, называется уровнем радиации и измеряется в рентгенах в час (Р/ч). Внешнее излучение действует на весь организм человека. Фоновое облучение организма человека складывается из естественного радиационного фона Земли (космическое излучение, излучение от находящихся в почве, стройматериалах, в воде и воздухе естественных радиоактивных элементов; излучение от радиоактивных природных элементов, которые с пищей и водой попадают внутрь организма, фиксируются в тканях и сохраняются в теле человека всю жизнь) и искусственных источников облучения (в медицине - рентген, флюорограмма, лазер; в промышленности - предприятия ядерно-топливного цикла; в быту - компьютеры, телевизоры, часы со светящимися циферблатами). Средняя доза облучения от всех природных источников - 200 м. Р/год, от искусственных источников 150 - 300 м. Р/год. В целом фоновое облучение составляет 500 м. Р/год. При полете в самолете на высоте 8 км дополнительное облучение составляет 1, 35 мк. Р/год. Цветной телевизор на расстоянии 2, 5 метра от экрана излучает 0, 0025 мк. Р/час, 5 см. от экрана - 100 мк. Р/час. Средняя эквивалентная доза облучения при медицинских исследованиях 25 - 40 мк. Р/год.

Воздействие электромагнитных полей (ЭМП) на человека зависит от интенсивности поля, длины волны, времени воздействия и функционального состояния организма. От длины волны зависит глубина проникновения поля в живой организм. Длинноволновые ЭМП проникают глубоко в организм, подвергая воздействию спинной и головной мозг. ЭМП СВЧ диапазона свою энергию расходуют, в основном, в поверхностном слое кожи, приводя к тепловому воздействию. От этого больше всего страдают органы, не защищённые жировым слоем, бедные кровеносными сосудами (глаза, мозг, почки, желчный и мочевой пузырь, семенники). Избыточная теплота отводится из организма благодаря терморегуляции. Однако, начиная с определённой величины, называемой тепловым порогом, организм не справляется с отводом образующейся теплоты и температура тела повышается. При этом значение теплового порога тем ниже, чем выше частота ЭМП. Например, для волн дециметрового диапазона тепловой порог 40 м. Вт/см 2, а для миллиметровых волн - 7 м. Вт/см 2. Воздействие электромагнитных излучений на человека

Постоянное воздействие ЭМП ведет к функциональным расстройствам нервной, эндокринной и сердечно-сосудистой систем, у человека понижается кровяное давление, замедляется пульс, тормозятся рефлексы, изменяется состав крови. Тепловое воздействие может привести к перегреву тела и отдельных органов, нарушению их функциональной деятельности. ЭМП СВЧ диапазона приводят к тепловой катаракте (помутнение хрусталика глаза). Субъективно проявление воздействия ЭМП выражается в повышенной утомляемости, головной боли, раздражительности, одышке, сонливости, ухудшении зрения, повышении температуры тела. Допустимые уровни воздействия ЭМП приведены в ГОСТ 12. 1. 006 -84 "Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля". ГОСТ 12. 1. 006 -84 устанавливает предельно допустимые значения плотности потока энергии электромагнитного поля.

Предельно допустимые значения плотности потока энергии электромагнитного поля составляют – 25 мк. Вт/см 2 в течение 8 часов, 100 мк. Вт/см 2 в течение 2 часов, при этом максимальное значение не должно превышать 1000 мк. Вт/см 2. ЭМП с частотой от 60 к. Гц до 300 МГц нормируются отдельно по электрической и по магнитной составляющей, так как на этих частотах на человека действуют независимо друг от друга электрическое и магнитное поле. Для полей СВЧ диапазона (300 МГц - 300 ГГц) нормируют предельнодопустимую плотность потока энергии, которая не должна превышать 10 Вт/м 2. Если значения ЭМП на рабочих местах превышают допустимые, то необходимо предусмотреть соответствующие способы защиты человека.

Сотовый телефон является источником неионизирующего излучения в диапазонах 900 и 1800 МГц. По воздействию на организм человека высокочастотное излучение условно делится на два вида: 1)Тепловое – за счет нагрева тканей организма человека, проявляется на больших уровнях излучения. Наиболее подвержены тепловому воздействию глаза (хрусталик) и яички у мужчин. Это связано с тем, что в этих органах мало кровеносных сосудов, поэтому из-за крайне низкого теплоотвода глаза и яички поражаются в первую очередь. Следует отметить, что уровень излучения сотового телефона не оказывает заметного теплового воздействие на человека, но может снижать остроту зрения. 2) Нетепловое (информационное) воздействие – проявляется на небольших уровнях излучения, как результат взаимодействия высокочастотного излучения с биополем человека. Проявляется косвенно, как дополнительный стресс организма, в комплексе с другими негативными воздействиями (экология, продукты питания, психическое напряжение жителей мегаполисов). Воздействие неионизирующего излучения имеет тенденцию накапливаться в организме. Это выглядит следующим образом: через некоторое время после начала разговора по сотовому телефону организм человека начинает защищаться от электромагнитного поля излучаемого телефоном: увеличивает уровень своих полей. По окончании разговора биополе человека оказывается возбужденным, (степень и продолжительность возбуждения зависит от индивидуальных особенностей); организм незамедлительно начинает восстанавливать его конфигурацию. Далее следует другой звонок, воздействие повторяется, и так день за днем. В результате воздействия от последующего звонка накладываются на предыдущие.

Под воздействием ионизирующего излучения в организме человека наблюдаются изменения: 1. Первичные (возникают в молекулах ткани и живых клетках); 2. Нарушение функций всего организма.

электромагнитных излучений Защита человека от неблагоприятного биологического действия ЭМП строится по следующим основным направлениям: организационные мероприятия; инженернотехнические мероприятия; лечебно-профилактические мероприятия. К организационным мероприятиям по защите от действия ЭМП относятся: выбор режимов работы излучающего оборудования; разработка нормативных актов, регламентирующих допустимый уровень излучения; ограничение места и времени нахождения в зоне действия ЭМП (защита расстоянием и временем); обозначение и ограждение зон с повышенным уровнем ЭМП. Для каждой установки, излучающей электромагнитную энергию, должны определяться санитарно-защитные зоны в которых интенсивность ЭМП превышает ПДУ. Границы зон определяются расчетно для каждого конкретного случая размещения излучающей установки при работе их на максимальную мощность излучения и контролируются с помощью приборов. В соответствии с ГОСТ 12. 1. 026 -80 зоны излучения ограждаются либо устанавливаются предупреждающие знаки с надписями: «Не входить, опасно!» .

Инженерно-технические защитные мероприятия строятся на использовании явления экранирования электромагнитных полей непосредственно в местах пребывания человека. От электрического поля промышленной частоты, создаваемого системами передачи электроэнергии, осуществляется путем установления санитарно-защитных зон для линий электропередачи и снижением напряженности поля в жилых зданиях и в местах возможного продолжительного пребывания людей путем применения защитных экранов. Защита от магнитного поля промышленной частоты практически возможна только на стадии разработки изделия или проектирования объекта. Основные требования к обеспечению безопасности населения от электрического поля промышленной частоты, создаваемого системами передачи и распределения электроэнергии, изложены в Санитарных нормах и правилах «Защита населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты» № 2971 -84. В настоящее время ряд стран разработали документы, регламентирующие нормы излучения бытовых электронных приборов. Общепризнанным лидером, чьи национальные стандарты превратились в мировые, стала Швеция. Первый популярный шведский стандарт назывался MPR 2 (1990 год). Для своего времени MPR 2 весьма жестко регламентировал нормы на излучение. Но истинно наднациональными и почетными для производителей мониторов и сотовых телефонов стали жесткие нормы стандартов ТСО.

Эти стандарты обновляются каждые три года. Аббревиатура ТСО расшифровывается как «Шведская федерация профсоюзов» . За разработкой стандарта стоят: собственно Федерация, Шведское общество охраны природы, национальный комитет промышленного и технического развития (NUTEK) и измерительная компания SEMKO, имеющая вес и авторитет независимой сертификации. В 1992 году в России был принят Закон о защите прав потребителей, который категорически запрещает с 1 января 1993 года реализацию любой продукции отечественного или зарубежного производства без сертификатов, гарантирующую ее безопасность для пользователей, что в полной мере должно относиться к компьютерной технике, к сотовым телефонам и другой продукции. Компьютеры должны удовлетворять требованиям ГОСТа не только по электрической, технической, пожарной безопасности (ГОСТ Р 50377 -92, 29216 -91), но и санитарно-гигиеническим требованиям (шумы, рентгеновское, ультрафиолетовое, электромагнитное излучение).

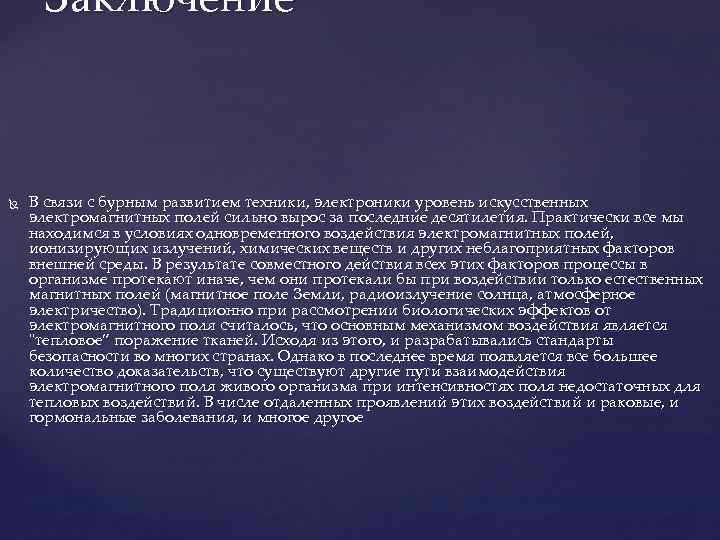

Заключение В связи с бурным развитием техники, электроники уровень искусственных электромагнитных полей сильно вырос за последние десятилетия. Практически все мы находимся в условиях одновременного воздействия электромагнитных полей, ионизирующих излучений, химических веществ и других неблагоприятных факторов внешней среды. В результате совместного действия всех этих факторов процессы в организме протекают иначе, чем они протекали бы при воздействии только естественных магнитных полей (магнитное поле Земли, радиоизлучение солнца, атмосферное электричество). Традиционно при рассмотрении биологических эффектов от электромагнитного поля считалось, что основным механизмом воздействия является "тепловое” поражение тканей. Исходя из этого, и разрабатывались стандарты безопасности во многих странах. Однако в последнее время появляется все большее количество доказательств, что существуют другие пути взаимодействия электромагнитного поля живого организма при интенсивностях поля недостаточных для тепловых воздействий. В числе отдаленных проявлений этих воздействий и раковые, и гормональные заболевания, и многое другое

Альперт Я. Л. Распространение электромагнитных волн и ионосфера. - М. , 1972 Горелик Г. С. Колебания и волны. - 2 -е изд. - М. ; 1999. Изобретение радио. А. С. Попов. Документы и материалы. Под ред. А. И. Берга. - М. , 1996 0 лифер В. Г. , Олифер Н. А. , Компьютерные сети. Принципы, технологии, протоколы, С. П. : ИД Питер, 2001 Парсел Э. Электричество и магнетизм. - М. , 1975 Рамо С, Уиннери Дж. Поля и волны в современной радиотехнике, пер. с англ. - 2 -е изд. М. - Л. 2002 Фейнберг Е. Л. Распространение радиоволн вдоль земной поверхности, - М. , 1961. http: //obzor-electro. ru/publ/ehto_interesno/vidy_i_istochniki_ehlektromagnitnykh_izluchenij/71 -0 -13 http: //uchebniki. ws/18070724/ekologiya/elektromagnitnoe_zagryaznenie Список литературы

Спасибо за внимание!!!
