ISO/TS 16949 АНАЛИЗ ИЗМЕРИТЕЛЬНЫХ И КОНТРОЛЬНЫХ ПРОЦЕССОВ MSA © ВНИИС 1 ISO/TS 16949 АНАЛИЗ ИЗМЕРИТЕЛЬНЫХ И КОНТРОЛЬНЫХ ПРОЦЕССОВ MSA © ВНИИС 1

ISO/TS 16949 Измерительный процесс © ВНИИС 2 ISO/TS 16949 Измерительный процесс © ВНИИС 2

ISO/TS 16949 Цель анализа измерительной системы Выявление источников изменчивости, влияющей на результаты работы системы, ISO/TS 16949 Цель анализа измерительной системы Выявление источников изменчивости, влияющей на результаты работы системы, для количественной оценки измерительной системы © ВНИИС 3

ISO/TS 16949 Типы изменчивости измерительных систем Смещение (между измеренным средним и опорным значениями) Сходимость ISO/TS 16949 Типы изменчивости измерительных систем Смещение (между измеренным средним и опорным значениями) Сходимость (изменчивость одной ИС) Воспроизводимость (изменчивость при смене операторов в ИС) Стабильность (изменчивость ИС во времени) Линейность (смещение в рабочем диапазоне ИС) © ВНИИС 4

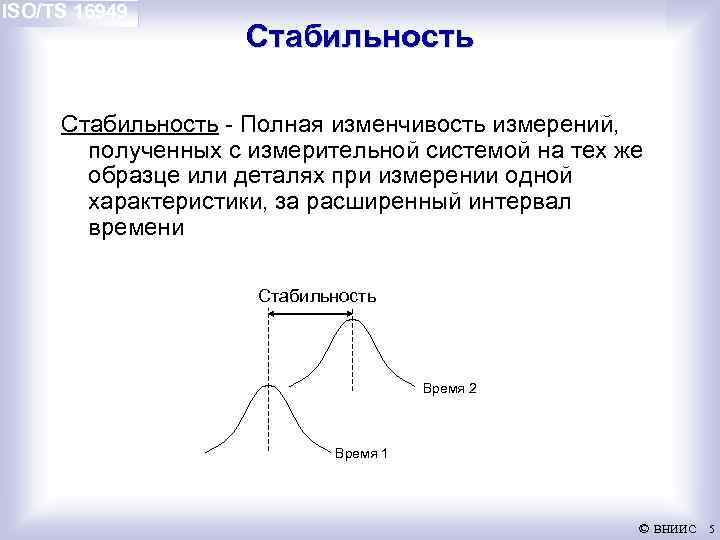

ISO/TS 16949 Стабильность - Полная изменчивость измерений, полученных с измерительной системой на тех же ISO/TS 16949 Стабильность - Полная изменчивость измерений, полученных с измерительной системой на тех же образце или деталях при измерении одной характеристики, за расширенный интервал времени Стабильность Время 2 Время 1 © ВНИИС 5

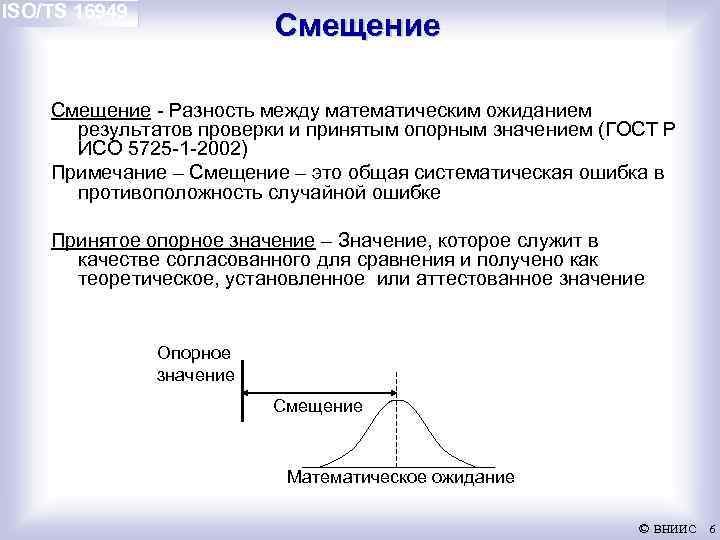

ISO/TS 16949 Смещение - Разность между математическим ожиданием результатов проверки и принятым опорным значением ISO/TS 16949 Смещение - Разность между математическим ожиданием результатов проверки и принятым опорным значением (ГОСТ Р ИСО 5725 -1 -2002) Примечание – Смещение – это общая систематическая ошибка в противоположность случайной ошибке Принятое опорное значение – Значение, которое служит в качестве согласованного для сравнения и получено как теоретическое, установленное или аттестованное значение Опорное значение Смещение Математическое ожидание © ВНИИС 6

ISO/TS 16949 Линейность – Разность значений смещения в ожидаемом рабочем диапазоне прибора Опорное значение ISO/TS 16949 Линейность – Разность значений смещения в ожидаемом рабочем диапазоне прибора Опорное значение Меньшее смещение Математическое ожидание Опорное значение Большее смещение Математическое ожидание © ВНИИС 7

ISO/TS 16949 Сходимость – Разность между независимыми результатами проверки, полученными в условиях повторяемости (ГОСТ ISO/TS 16949 Сходимость – Разность между независимыми результатами проверки, полученными в условиях повторяемости (ГОСТ Р ИСО 5725 -1 -2002) Изменчивость измерений, полученных одним измерительным оборудованием, используемым несколько раз одним оператором при измерении идентичной характеристики одной детали Сходимость © ВНИИС 8

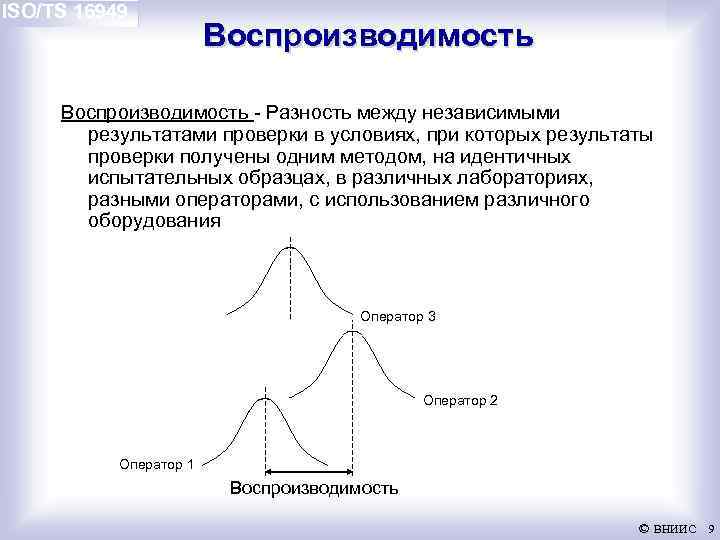

ISO/TS 16949 Воспроизводимость - Разность между независимыми результатами проверки в условиях, при которых результаты ISO/TS 16949 Воспроизводимость - Разность между независимыми результатами проверки в условиях, при которых результаты проверки получены одним методом, на идентичных испытательных образцах, в различных лабораториях, разными операторами, с использованием различного оборудования Оператор 3 Оператор 2 Оператор 1 Воспроизводимость © ВНИИС 9

ISO/TS 16949 Схема первоначального оценивания статистических характеристик измерительных процессов © ВНИИС 10 ISO/TS 16949 Схема первоначального оценивания статистических характеристик измерительных процессов © ВНИИС 10
