>ИНТЕРАКТИВНЫЕ ТЕХНИЧЕСКИЕ РУКОВОДСТВА ИНТЕРАКТИВНЫЕ ТЕХНИЧЕСКИЕ РУКОВОДСТВА

>

>Состав эксплуатационной документации Техническое описание Инструкция по техническому обслуживанию Инструкция по эксплуатации Регламент технического Состав эксплуатационной документации Техническое описание Инструкция по техническому обслуживанию Инструкция по эксплуатации Регламент технического обслуживания Каталоги деталей и сборочных единиц, ведомости, перечни Описание устройства и принципов работы изделия и его составных частей 1) Описание процедур технического обслуживания. Состоит, как правило, из набора технологических карт. Ответ на вопрос «Как делать?» 2) Описание процедур поиска и устранения неисправностей. Ответ на вопрос «Что делать при отказе?» Содержит план технического обслуживания. Ответ на вопрос «Что и когда делать?» Содержит перечни запасных частей, материалов, инструмента Ответ на вопрос «Что использовать при работе?» Инструкция для оператора / экипажа изделия

>CAD  CAM  … ЧЕРТЕЖИ 3D МОДЕЛИ ХАРАКТЕРИСТИКИ …… СТРУКТУРИРОВАННЫЕ ДАННЫЕ <!ELEM. <!ATTL CAD CAM … ЧЕРТЕЖИ 3D МОДЕЛИ ХАРАКТЕРИСТИКИ …… СТРУКТУРИРОВАННЫЕ ДАННЫЕ ПРОИЗВОДИТЕЛЬ ЭКСПЛУАТАНТ DTD, СКод. СИСТЕМА ПОДДЕРЖКИ ЭКСПЛУАТАЦИИ

>Интерактивные электронные технические руководства   (Подход  МО США)  Электронные руководства спроектированы Интерактивные электронные технические руководства (Подход МО США) Электронные руководства спроектированы для отображения на электронном дисплее Электронные руководства предназначены, преимущественно, для использования непосредственно на объекте Электронные руководства содержат информацию о проведении процедур технического обслуживания и поиска и устранения неисправностей Электронные руководства могут содержать различную мультимедиа информацию, иллюстрирующую процедурную информацию

>МЕХАНИЗМЫ ПРОИЗВОДСТВА  ТЕХНИЧЕСКИХ ПУБЛИКАЦИЙ Общая база данных  эк с плуатационной  документ МЕХАНИЗМЫ ПРОИЗВОДСТВА ТЕХНИЧЕСКИХ ПУБЛИКАЦИЙ Общая база данных эк с плуатационной документ а ции Модули данных в промежуточном формате Документация на бумаге Электронная документация Обработка промежуточного формата Критерии формирования публикаций Конфигурация оборудования (код конфигурации) Язык Применяемость Диапазон дат Номер версии …

>

>SPEC 1000D - электронная техническая публикация (ЭТП, ETP – Electronic Technical Publication) Электронная техническая SPEC 1000D - электронная техническая публикация (ЭТП, ETP – Electronic Technical Publication) Электронная техническая публикация является аналогом книги в бумажном комплекте документации. Как правило, в различных отраслях существуют стандарты, регламентирующие перечень публикаций, поставляемых на изделия отрасли; − модуль данных (DM – Data Module) - совокупность взаимосвязанных технических сведений, относящихся к определенной тематике и не допускающих дальнейшего их дробления на составные части. Типовыми МД являются, например: технологическая карта, описание узла в изделии, регламент технического обслуживания отдельного агрегата или подсистемы, и т.п. Каждый тип МД имеет определенную структуру; − общая база данных эксплуатационной документации (CSDB – Common Source Database). Под общей базой данных эксплуатационной документации понимается система хранения и управления МД, установленная у разработчика изделия и позволяющая по запросу получить комплект технических публикаций на изделие в электронной или бумажной форме; − перечень используемых публикаций (LOAP – List Of Applicable Publications) - перечень электронных публикаций или книг, составляющих комплект документации на изделие; − перечень действующих МД (LOEDM – List Of Effective Data Modules) - список МД, составляющих публикацию.

>SPEC 1000D SPEC 1000D

>ОСНОВНЫЕ ВИДЫ МОДУЛЕЙ ДАННЫХ ОСНОВНЫЕ ВИДЫ МОДУЛЕЙ ДАННЫХ

>

>ЧТО ВКЛЮЧАЕТ В СЕБЯ КОД МОДУЛЯ ДАННЫХ?  Поле идентификации описываемого изделия  ЧТО ВКЛЮЧАЕТ В СЕБЯ КОД МОДУЛЯ ДАННЫХ? Поле идентификации описываемого изделия Код стандартной системы нумерации Код демонтажа - Информационный код - Код местоположения - Служебные поля для создания документов на изделие управляемой конфигурации.

>КОД КОНФИГУРАЦИИ СИСТЕМЫ КОД КОНФИГУРАЦИИ СИСТЕМЫ

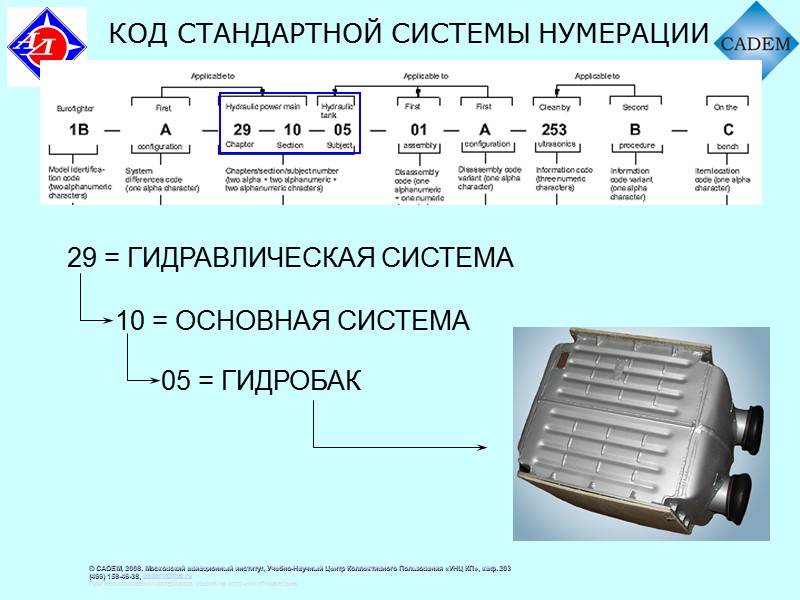

>КОД СТАНДАРТНОЙ СИСТЕМЫ НУМЕРАЦИИ 29 = ГИДРАВЛИЧЕСКАЯ СИСТЕМА 10 = ОСНОВНАЯ СИСТЕМА 05 = КОД СТАНДАРТНОЙ СИСТЕМЫ НУМЕРАЦИИ 29 = ГИДРАВЛИЧЕСКАЯ СИСТЕМА 10 = ОСНОВНАЯ СИСТЕМА 05 = ГИДРОБАК

>КОД ДЕМОНТАЖА 00 = Корпус 01 = Клапан КОД ДЕМОНТАЖА 00 = Корпус 01 = Клапан
