Грузоподъемные машины.ppt
- Количество слайдов: 60
Грузоподъемные машины • Вспомогательные • Строительные краны • Краны трубоукладчики • Краны пролетного типа
Вспомогательные - Домкраты - Строительные лебедки - Строительные подъемники
Винтовой домкрат Q = до 50 т, Н = до 0, 6 м, КПД = 0, 3 -0, 4;
Расшифровка позиций к рис. Винтовой домкрат 1 – рифленая головка, 2 – рукоятка, 3 – стальной винт. 4 – бронзовая гайка, 5 – корпус домкрата, 6 – защелка, 7 – храповое колесо.
Реечный домкрат Q = до 6 т, Н = до 0, 6 м, КПД = 0, 7 -0, 8
Расшифровка позиций к рис. Реечный домкрат 1 - корпус домкрата, 2 – рукоятка, 3 – храповое колесо, 4 – защелка, 5 – шестерня, 6 – рейка с грузовой головкой наверху и лапой внизу
Гидравлический домкрат Q = до 500 т, Н = до 0, 2 м, КПД = 0, 9
Расшифровка позиций к рис. Гидравлический домкрат 1 - Корпус домкрата с силовым цилиндром, 2 – спускной кран, 3 – плунжерный насос, 4 – плунжер, 5 – рукоятка, 6 – насосное отделение с гидрожидкостью, 7 – впускной клапан. 8 – нагнетательный клапан, 9 – силовой поршень.
Подвесная лебедка
Строительные подъемники
Строительные краны • Башенные краны • Стреловые самоходные краны
Башенные краны Применяются как основные грузоподъемные машины для: - строительно-монтажных и погрузочноразгрузочных работ в: - гражданском - промышленном и - энергетическом строительстве
Классификация башенных кранов • Передвижные и стационарные • Стрела - подъемная или горизонтальная балочная • Башня – поворотная или неповоротная (поворотная головка)
Общее устройство крана • Нижняя рама с механизмом передвижения • Опорно-поворотное устройство • Поворотная платформа с механизмами • Башня • Стрела • Противовес
Башенный кран передвижной с поворотной башней и подъемной стрелой
Башенный кран передвижной с поворотной башней и горизонтальной балочной стрелой
Кран стационарный с поворотной головкой и балочной стрелой
Кран с поворотной башней и балочной стрелой
Механизмы башенного крана • • • Механизм подъема груза Механизм поворота Механизм изменения вылета крюка Механизм подъема стрелы Механизм передвижения
Механизм передвижения крана
Поворотная часть крана и механизм передвижения каретки (изменения вылета)
Лебедка механизма подъема груза
Н Наращивание башни крана
Механизм поворота крана
Самоподъемный кран подъемной стрелой
Стреловые самоходные краны • Достоинства: • - быстрота перебазирования с одного объекта на другой • - высокие маневренность и транспортная скорость • - независимое энергоснабжение • - разнообразное рабочее оборудование
Стреловые самоходные краны • • Автомобильные. Пневмоколесные. Гусеничные. Краны на специальном шасси автомобильного типа.
Автомобильный кран
Пневмоколесный кран
Пневмоколесный кран с телескопической стрелой

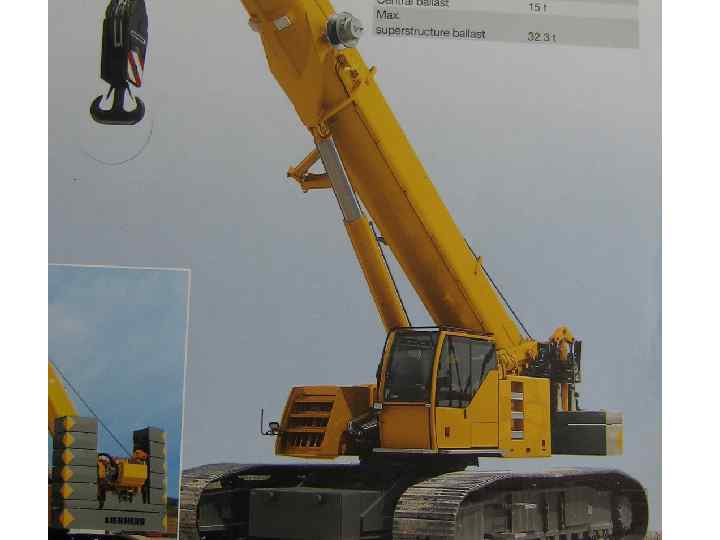

Гусеничные краны
Принципиальная схема приводов крана
Краны на специальном шасси автомобильного типа
Индексация стреловых самоходных кранов
Специальные краны трубоукладчики
Краны пролетного типа
Козловые
Козловой кран
Схема мостового крана
К расчету производительности крана
