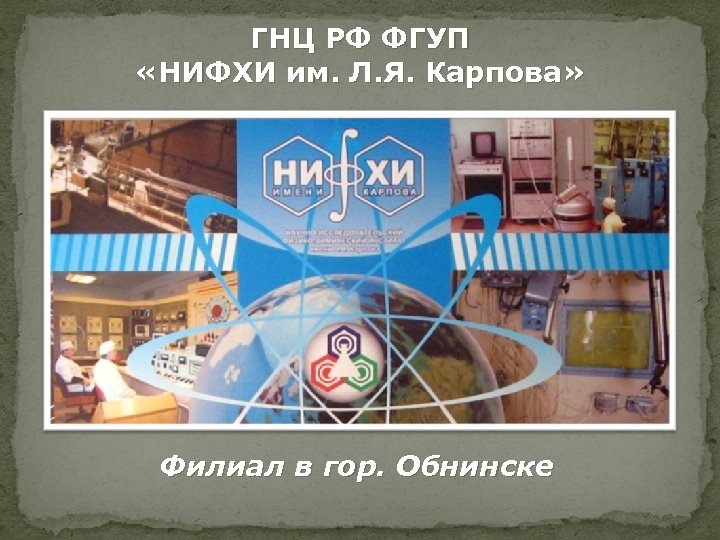

ГНЦ РФ ФГУП «НИФХИ им. Л. Я. Карпова» Филиал в гор. Обнинске ГНЦ РФ ФГУП «НИФХИ им. Л. Я. Карпова» Филиал в гор. Обнинске

Филиал ФГУП «НИФХИ им. Л. Я. Карпова» Наш адрес: 249033, г. Обнинск, Калужская обл. Филиал ФГУП «НИФХИ им. Л. Я. Карпова» Наш адрес: 249033, г. Обнинск, Калужская обл. Киевское шоссе, 109 км, Тел: (48439)6 -39 -32, 7 -47 -50 Факс: (48439)6 -39 -11 E-mail: [email protected] IPC. ru Институт расположен на 109 км к юго-западу от Москвы, занимает площадь более 70 га. Ведущий центр радиационной химии в России.

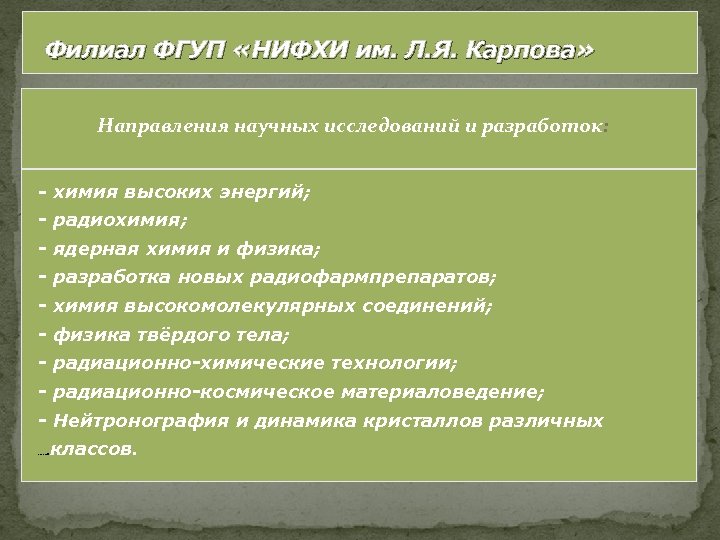

Филиал ФГУП «НИФХИ им. Л. Я. Карпова» Направления научных исследований и разработок: - химия Филиал ФГУП «НИФХИ им. Л. Я. Карпова» Направления научных исследований и разработок: - химия высоких энергий; - радиохимия; - ядерная химия и физика; - разработка новых радиофармпрепаратов; - химия высокомолекулярных соединений; - физика твёрдого тела; - радиационно-химические технологии; - радиационно-космическое материаловедение; - Нейтронография и динамика кристаллов различных …… классов. .

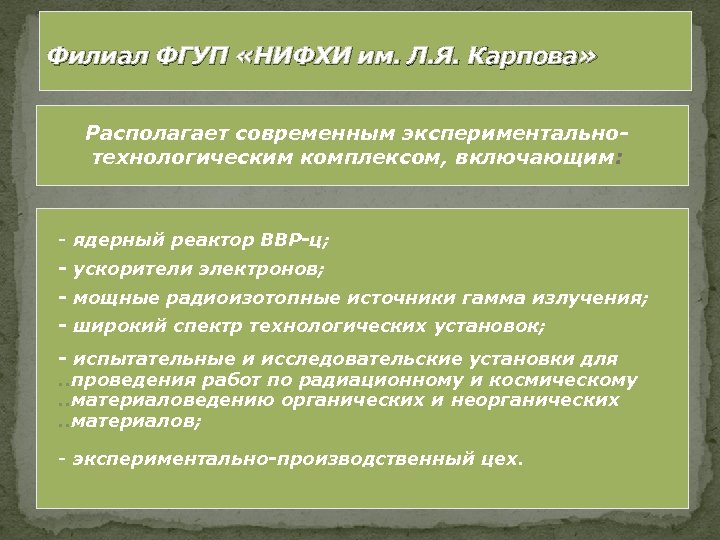

Филиал ФГУП «НИФХИ им. Л. Я. Карпова» Располагает современным экспериментальнотехнологическим комплексом, включающим: - ядерный Филиал ФГУП «НИФХИ им. Л. Я. Карпова» Располагает современным экспериментальнотехнологическим комплексом, включающим: - ядерный реактор ВВР-ц; - ускорители электронов; - мощные радиоизотопные источники гамма излучения; - широкий спектр технологических установок; - испытательные и исследовательские установки для. . проведения работ по радиационному и космическому. . материаловедению органических и неорганических. . материалов; - экспериментально-производственный цех.

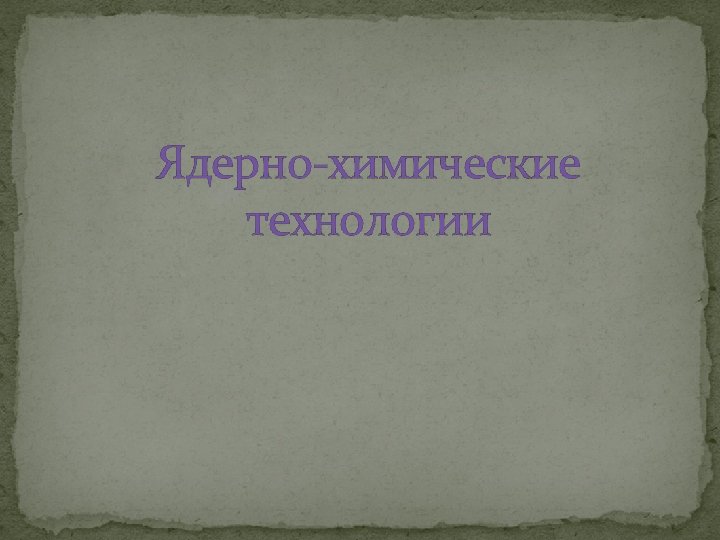

Ядерно-химические технологии Ядерно-химические технологии

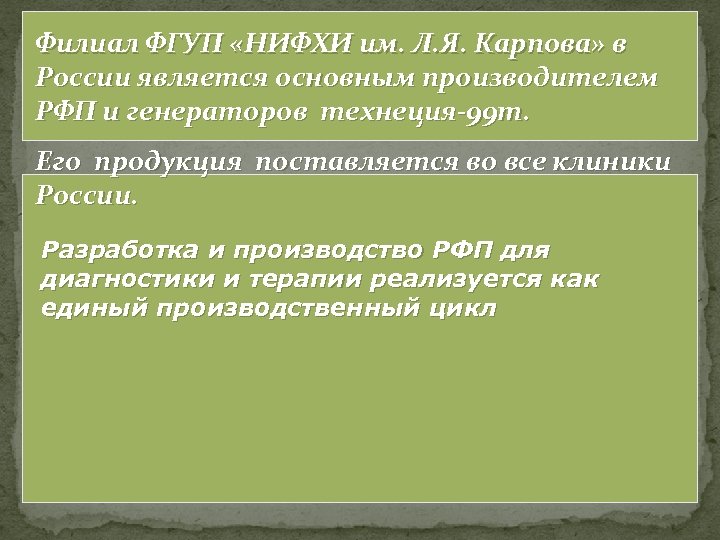

Филиал ФГУП «НИФХИ им. Л. Я. Карпова» в России является основным производителем РФП и Филиал ФГУП «НИФХИ им. Л. Я. Карпова» в России является основным производителем РФП и генераторов технеция-99 m. Его продукция поставляется во все клиники России. Разработка и производство РФП для диагностики и терапии реализуется как единый производственный цикл

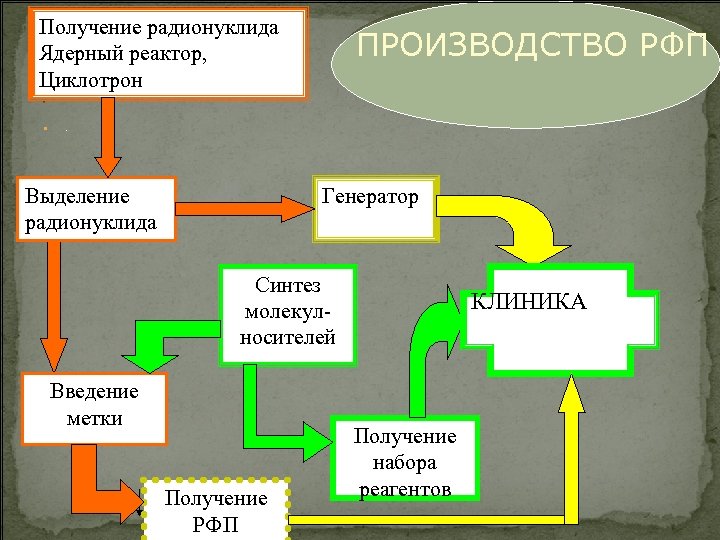

Получение радионуклида Ядерный реактор, Циклотрон ПРОИЗВОДСТВО РФП . . Выделение радионуклида Генератор Синтез молекулносителей Получение радионуклида Ядерный реактор, Циклотрон ПРОИЗВОДСТВО РФП . . Выделение радионуклида Генератор Синтез молекулносителей Введение метки Получение РФП КЛИНИКА Получение набора реагентов

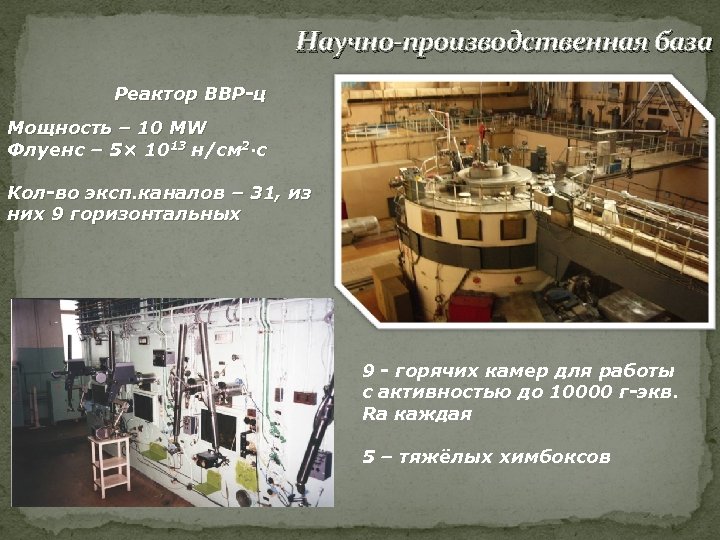

Научно-производственная база Реактор ВВР-ц Мощность – 10 MW Флуенс – 5× 1013 н/см 2·с Научно-производственная база Реактор ВВР-ц Мощность – 10 MW Флуенс – 5× 1013 н/см 2·с Кол-во эксп. каналов – 31, из них 9 горизонтальных 9 - горячих камер для работы с активностью до 10000 г-экв. Ra каждая 5 – тяжёлых химбоксов

Производимые радиофармпрепараты Изотоп Химическая форма Область применения Молибден-99 Т 1/2 = 66, 02 час. Производимые радиофармпрепараты Изотоп Химическая форма Область применения Молибден-99 Т 1/2 = 66, 02 час. Молибдат натрия Генераторы технеция-99 m Технеций-99 m Eγ = 0, 140 Мэ. В Т 1/2 = 6, 01 час. Пертехнетат натрия генераторы технеция-99 m Диагностика с использованием химических наборов Йодид натрия, изотонический раствор Йодид натрия, для инъекций Йодид натрия, в капсулах Диагностика и терапия щитовидной железы Орто-йодогиппурат натрия Диагностика почек Мета-йодбензилгуанидин Терапия надпочеников Самарий оксабифор Паллиативная терапия костных метастазов Йод-131 Eγ = 0, 365 Мэ. В Т 1/2 = 8, 04 сут. Самарий-153 Eβav. = 0, 233 Мэ. В Т 1/2 = 46, 7 час.

Производимые радиофармпрепараты Изотоп Химическая форма Область применения Железо-59 Eγ = 1, 2 Мэ. В Производимые радиофармпрепараты Изотоп Химическая форма Область применения Железо-59 Eγ = 1, 2 Мэ. В Т 1/2 = 44, 5 сут. “Сульфат железа, 59 Fe 29 к. Бк” Диагностика патологии молочной железы Углерод-14 Eβav. = 0, 049 Мэ. В Т 1/2 = 5730 лет Т 1/2 био. = 2, 5 час. Мочевина-14 С «Уреакапс, 14 С 37 к. Бк» Диагностика желудочно-кишечного тракта: язвенные заболевания и злокачественные опухоли

Генератор технеция-99 m Создаётся производственный участок по зарядке генераторов технеция -99 m в соответствии Генератор технеция-99 m Создаётся производственный участок по зарядке генераторов технеция -99 m в соответствии с требованиями GMP Этот дизайн сокращает количество операций, необходимых для обеспечения рабочего состояния генератора. Облегченная биологическая защита. Установлен бактерицидный фильтр для получения асептического элюата пертехнетата натрия.

Разрабатываемые РФП Для диагностики предынфарктного состояния миокарда на основе - Диагностика инфаркта миокарда жирной Разрабатываемые РФП Для диагностики предынфарктного состояния миокарда на основе - Диагностика инфаркта миокарда жирной кислоты фенилметилпентадекановой кислоты с 123 I 99 m. Tc. N-DBODC 5 -гетерокомплекс, состоящий из PNP 5 и дитиокарбаматного лиганда Термочувствительные самоколлапсирующие терапевтические РФП Х=Sm-153, Re-188, Y-90, Sn-117 m

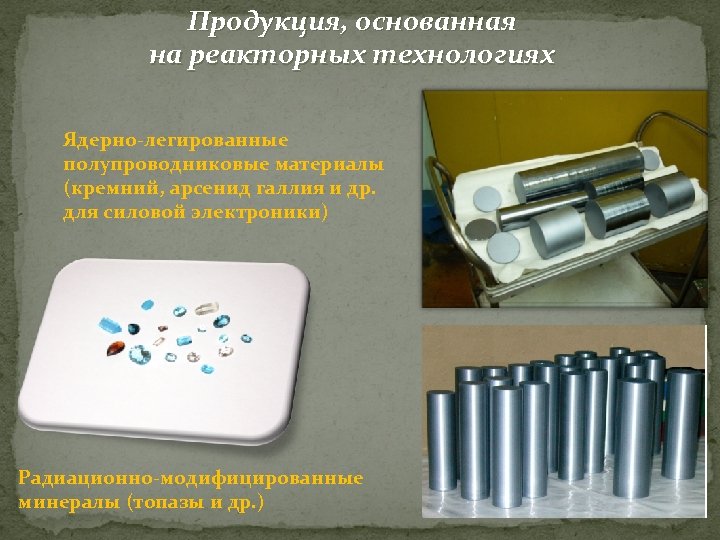

Продукция, основанная на реакторных технологиях Ядерно-легированные полупроводниковые материалы (кремний, арсенид галлия и др. для Продукция, основанная на реакторных технологиях Ядерно-легированные полупроводниковые материалы (кремний, арсенид галлия и др. для силовой электроники) Радиационно-модифицированные минералы (топазы и др. )

Проекты создания пилотных производств : – Создание цеха зарядки генераторов соответствующего требованиям GMP технеция-99 Проекты создания пилотных производств : – Создание цеха зарядки генераторов соответствующего требованиям GMP технеция-99 м, – Создание современного радиохимического производства радионуклидов и РФП (разработан инвестиционный проект). – Разработка технологии и организация производства альфа -излучателей - актиния-225 и радия-223 – Перевод урановых мишеней на НОУ в производстве молибдена-99

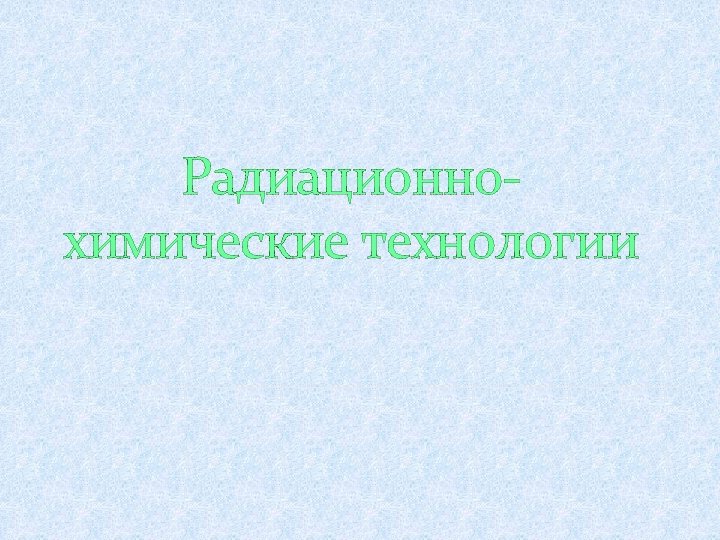

Радиационнохимические технологии Радиационнохимические технологии

Радиационные технологии, разработанные в филиале НИФХИ им. Л. Я. Карпова отверждение лакокрасочных покрытий на Радиационные технологии, разработанные в филиале НИФХИ им. Л. Я. Карпова отверждение лакокрасочных покрытий на поверхности изделий из древесины, металла и гипса; модифицирование резиновых изделий др. ); (автошины и производство композиционных материалов (связующих и препрегов для дальнейшего получения из них высокопрочных и термостойких изделий); модифицирование полиолефинов (производство пенополиэтилена и изделий из него, трубы для горячего водоснабжения и отопления, трубы для газовой разводки, термоусаживаемые пленки и ленты, термоусаживаемые электроизоляционные изделия); стерилизация медицинских изделий, фармпрепаратов, растительного сырья; синтез полимерных латексов для обойной и кожевенной промышленности и гелей для парфюмерии и фармацевтики;

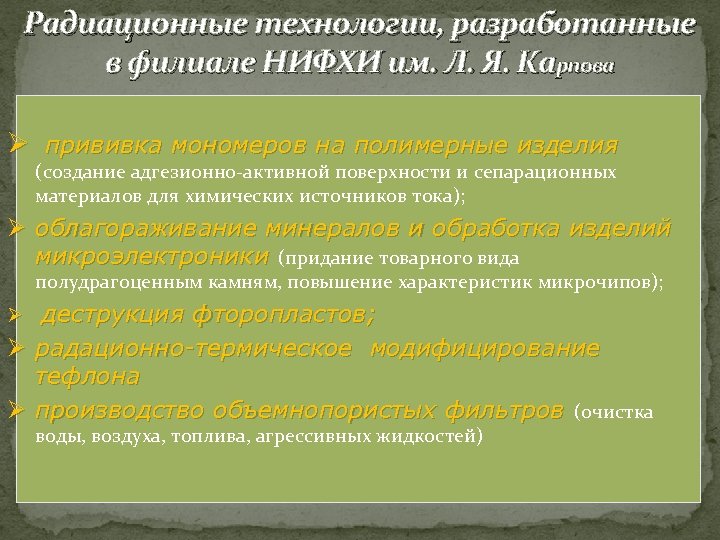

Радиационные технологии, разработанные в филиале НИФХИ им. Л. Я. Карпова Ø прививка мономеров на Радиационные технологии, разработанные в филиале НИФХИ им. Л. Я. Карпова Ø прививка мономеров на полимерные изделия (создание адгезионно-активной поверхности и сепарационных материалов для химических источников тока); Ø облагораживание минералов и обработка изделий микроэлектроники (придание товарного вида полудрагоценным камням, повышение характеристик микрочипов); Ø деструкция фторопластов; Ø радационно-термическое модифицирование тефлона Ø производство объемнопористых фильтров (очистка воды, воздуха, топлива, агрессивных жидкостей)

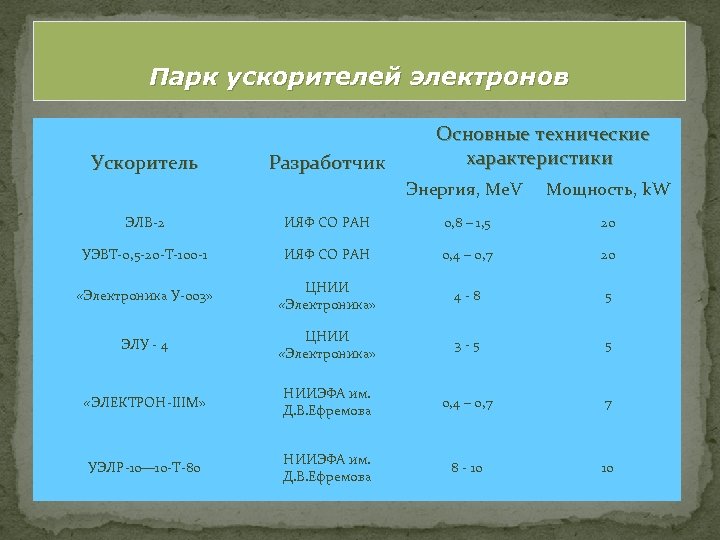

Парк ускорителей электронов Ускоритель Разработчик Основные технические характеристики Энергия, Me. V Мощность, k. W Парк ускорителей электронов Ускоритель Разработчик Основные технические характеристики Энергия, Me. V Мощность, k. W ЭЛВ-2 ИЯФ СО РАН 0, 8 – 1, 5 20 УЭВТ-0, 5 -20 -Т-100 -1 ИЯФ СО РАН 0, 4 – 0, 7 20 «Электроника У-003» ЦНИИ «Электроника» 4 - 8 5 ЭЛУ - 4 ЦНИИ «Электроника» 3 - 5 5 «ЭЛЕКТРОН-IIIМ» НИИЭФА им. Д. В. Ефремова 0, 4 – 0, 7 7 УЭЛР-10— 10 -Т-80 НИИЭФА им. Д. В. Ефремова 8 - 10 10

Научно-производственная база УЭЛР-10 -10 -Т-80 в каньоне Ускоритель электронов с местной защитой Электрон 3 Научно-производственная база УЭЛР-10 -10 -Т-80 в каньоне Ускоритель электронов с местной защитой Электрон 3 М

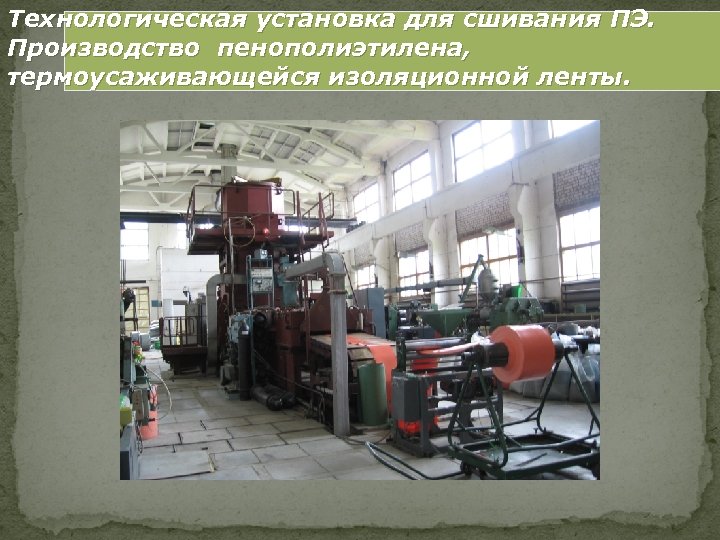

Технологическая установка для сшивания ПЭ. Производство пенополиэтилена, термоусаживающейся изоляционной ленты. Технологическая установка для сшивания ПЭ. Производство пенополиэтилена, термоусаживающейся изоляционной ленты.

Технические характеристики γ-установок, общая активность 1490 к. Ки Наименование гамма-установки Активность, к. Ки Макс. Технические характеристики γ-установок, общая активность 1490 к. Ки Наименование гамма-установки Активность, к. Ки Макс. МПД, рад/с Габариты облучателя, мм Время подъема, с КСВ-500 650 550 ø=90, h= 125 180 ПАРКЕТ 300 170 300 x 100 x 90 240 РХ-гамма-30 (Исследователь) 20 70 ø=20, h=20 60 К-120, зд. КУ 80 70 ø=50, h=40 120 К-200 140 200 ø=30, h=40 120 УГРА 100 250 ø=30, h=30 0, 5 ВУЛКАН 1 100 250 ø=50, h=100 0, 5 ВУЛКАН 2 100 250 0, 5

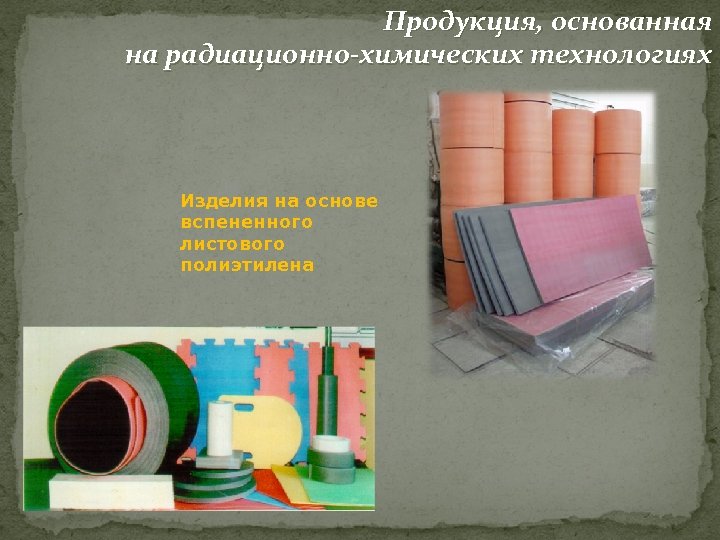

Продукция, основанная на радиационно-химических технологиях Изделия на основе вспененного листового полиэтилена Продукция, основанная на радиационно-химических технологиях Изделия на основе вспененного листового полиэтилена

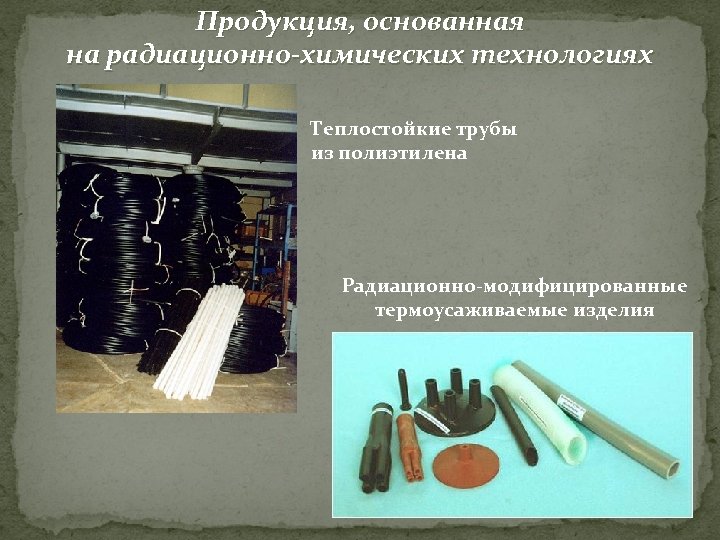

Продукция, основанная на радиационно-химических технологиях Теплостойкие трубы из полиэтилена Радиационно-модифицированные термоусаживаемые изделия Продукция, основанная на радиационно-химических технологиях Теплостойкие трубы из полиэтилена Радиационно-модифицированные термоусаживаемые изделия

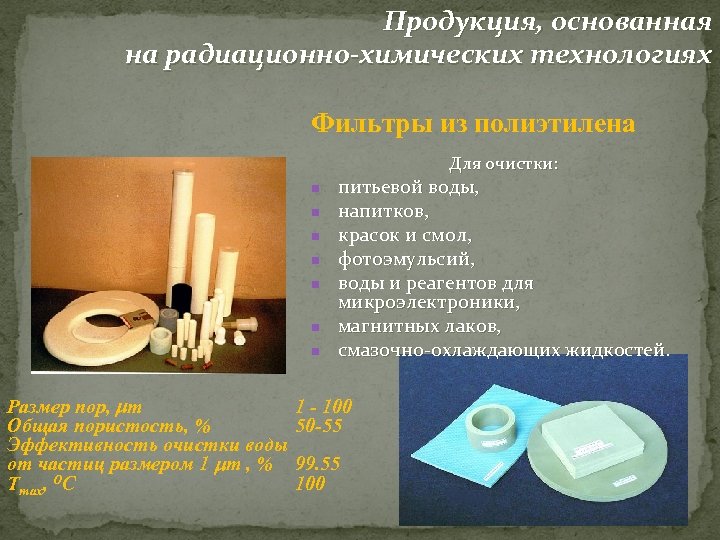

Продукция, основанная на радиационно-химических технологиях Фильтры из полиэтилена Для очистки: n n n n Продукция, основанная на радиационно-химических технологиях Фильтры из полиэтилена Для очистки: n n n n Размер пор, m Общая пористость, % Эффективность очистки воды от частиц размером 1 m , % Tmax, OC питьевой воды, напитков, красок и смол, фотоэмульсий, воды и реагентов для микроэлектроники, магнитных лаков, смазочно-охлаждающих жидкостей. 1 - 100 50 -55 99. 55 100

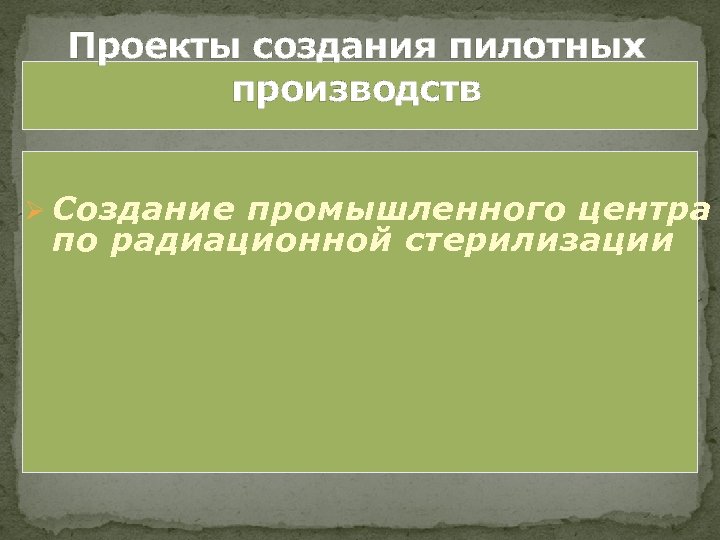

Проекты создания пилотных производств Ø Создание промышленного центра по радиационной стерилизации Проекты создания пилотных производств Ø Создание промышленного центра по радиационной стерилизации
