Скачать презентацию Форма и размеры Земли Географическая система координат Геоид Скачать презентацию Форма и размеры Земли Географическая система координат Геоид

НиЛ Конспекты 1-4.pptx

  • Количество слайдов: 4

Форма и размеры Земли. Географическая система координат Геоид – не описывается математически Сфера – Форма и размеры Земли. Географическая система координат Геоид – не описывается математически Сфера – первое приближение, для расчётов не требующих высокой точности Эллипсоид (сфероид) – используется для точных расчётов Референц –эллипсоиды – Элипсоиды принятые в разных морских державах WGS-84, Красовского, ПЗ-90. 2 Земная ось – воображаемая прямая, вокруг которой Земля совершает свое суточное вращение. Географические полюса – точки пересечения Земной оси с поверхностью Земли, северный – PN, южный – PS. Экватор – большой круг, перпендикулярный Земной оси, делит Землю на северное и южное полушария Параллели – малые круги, параллельные экватору Меридианы – Большие круги, перпендикулярные экватору, проходящие через полюса Гринвичский (нулевой) меридиан делит земной шар на восточное и западное полушария Земной эллипсоид – это двухосный эллипсоид вращения, с объемом равным объему геоида; • большая и малая оси соответственно совпадают с плоскостью экватора и осью вращения Земли; • отклонения его поверхности от поверхности Земли минимальны (не превышают 100 150 м). Географическая широта – измеряется дугой меридиана от экватора до параллели данной точки. Дальность видимости предметов на море Широта обозначается символом « » (фи) или «Ш» . Счет широты ведется от экватора = 0 к северному (PN) = 90 N, или южному (PS) = 90 S полюсам. При расчётах северная N(+), Южная S(-). Географическая долгота – измеряется меньшей дугой экватора от Гринвичского меридиана до меридиана точки. Долгота обозначается буквой « » (лямбда) или «Д» . Счет долгот ведется от Гринвичского меридиана = 0 к востоку к. E до 180 E и западу к. W до 180 W. При расчётах восточная E(+), западная W(-). D – мили; h, e - метры На карте видимость маяков дана для e = 5 м

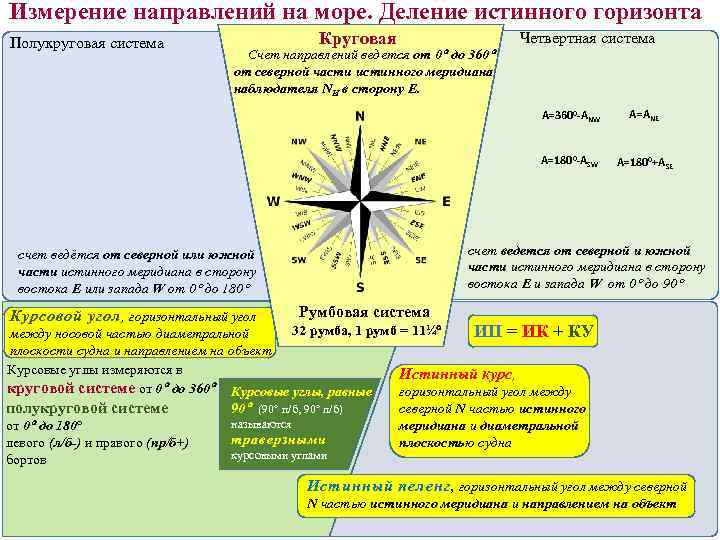

Измерение направлений на море. Деление истинного горизонта Полукруговая система Круговая Счет направлений ведется от Измерение направлений на море. Деление истинного горизонта Полукруговая система Круговая Счет направлений ведется от 0 до 360 от северной части истинного меридиана наблюдателя NИ в сторону Е. Четвертная система A=3600 -ANW A=1800 -ASW A=1800+ASE счет ведется от северной и южной части истинного меридиана в сторону востока E и запада W от 0 до 90 счет ведётся от северной или южной части истинного меридиана в сторону востока Е или запада W от 0 до 180 Курсовой угол , горизонтальный угол A=ANE Румбовая система 32 румба, 1 румб = 11¼ ИП = ИК + КУ между носовой частью диаметральной плоскости судна и направлением на объект. Курсовые углы измеряются в Истинный курс, круговой системе от 0 до 360 Курсовые углы, равные горизонтальный угол между 90 (90 п/б, 90 л/б) полукруговой системе северной N частью истинного называются меридиана и диаметральной от 0 до 180 траверзными плоскостью судна левого (л/б-) и правого (пр/б+) курсовыми углами бортов Истинный пеленг , горизонтальный угол между северной N частью истинного меридиана и направлением на объект

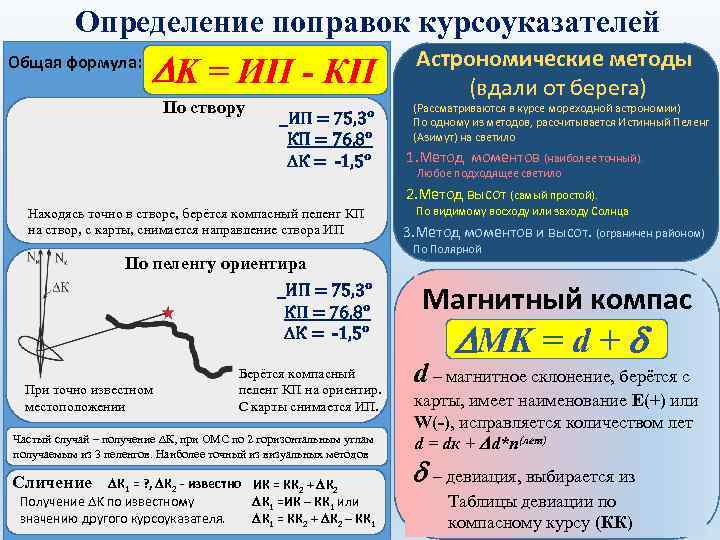

Определение поправок курсоуказателей Общая формула: DK = ИП - КП По створу _ИП = Определение поправок курсоуказателей Общая формула: DK = ИП - КП По створу _ИП = 75, 3ᵒ КП = 76, 8ᵒ DК = -1, 5ᵒ Астрономические методы (вдали от берега) (Рассматриваются в курсе мореходной астрономии) По одному из методов, рассчитывается Истинный Пеленг (Азимут) на светило 1. Метод моментов (наиболее точный). Любое подходящее светило 2. Метод высот (самый простой). Находясь точно в створе, берётся компасный пеленг КП на створ, с карты, снимается направление створа ИП По пеленгу ориентира _ИП = 75, 3ᵒ КП = 76, 8ᵒ DК = -1, 5ᵒ При точно известном местоположении Берётся компасный пеленг КП на ориентир. С карты снимается ИП. Частый случай – получение DК, при ОМС по 2 горизонтальным углам получаемым из 3 пеленгов. Наиболее точный из визуальных методов Сличение DК 1 = ? , DК 2 - известно ИК = КК 2 + DК 2 Получение DK по известному DК 1 =ИК – КК 1 или значению другого курсоуказателя. DК 1 = КК 2 + DК 2 – КК 1 По видимому восходу или заходу Солнца 3. Метод моментов и высот. (ограничен районом) По Полярной Магнитный компас DМK = d + d d – магнитное склонение, берётся с карты, имеет наименование E(+) или W(-), исправляется количеством лет d = dк + Dd*n(лет) d – девиация, выбирается из Таблицы девиации по компасному курсу (КК)

Измерение расстояния и скорости на море Примем Землю за шар с объёмом Земного эллипсоида. Измерение расстояния и скорости на море Примем Землю за шар с объёмом Земного эллипсоида. 1′ дуги меридиана = 1 миля = 1852, 3 м Округлённо до 1852 м Принято в России, Германии, Испании, США Англия, Япония = 1853, 18 м Италия = 1851, 85 м Измерения показали На экваторе = 1842, 9 м На широте 45ᵒ = 1852, 2 м На полюсе = 1862, 8 м Скорость V- узлы Удобно!!! Мера длины и угловая мера одновременно Разность широт в минутах Dj (минуты)= мили Разность долгот D ≠ мили Нельзя На скорость влияют: осадка, ветер, крен и дифферент, мелководье, обрастание и пр. Лаги Приборы для измерения скорости и пройденного расстояния Отшествие Абсолютные. Скорость относительно грунта ОТШ = D * cos( ) миль при небольшой глубине 1. Гидроакустический доплеровский 2. Гидроакустический корреляционный DЛ% Другие единицы длины Поправка лага Относительные. Скорость относительно воды Морская миля (миля, М), 1 М = 1852 м = 10 кбт 1. Гидродинамический (устаревший) Получена 2. Индукционный (не работает в пресной воде) Кабельтов (кбт, каб), 1 кбт = 1/10 мили = 185, 2 м измерениями и расчётами для разных значений Метр (м), для измерения высот, глубин Коэффициент лага скорости на мерной миле. Применялись раньше изменении скорости, меняется. Фут (фут), 1 фут = 0348 м, для высот, глубин ОЛ – отсчёт лага, показание Ярд (ярд), 1 ярд = 3 фут, для малых расстояний лага в момент времени T Расчёт расстояния Морская сажень = 6 фут, для глубин по показаниям лага РОЛ – разность отсчётов лага Береговая миля = 1609, 344 м реки, озёра, суша РОЛ = ОЛ 2 – ОЛ 1 Можно
