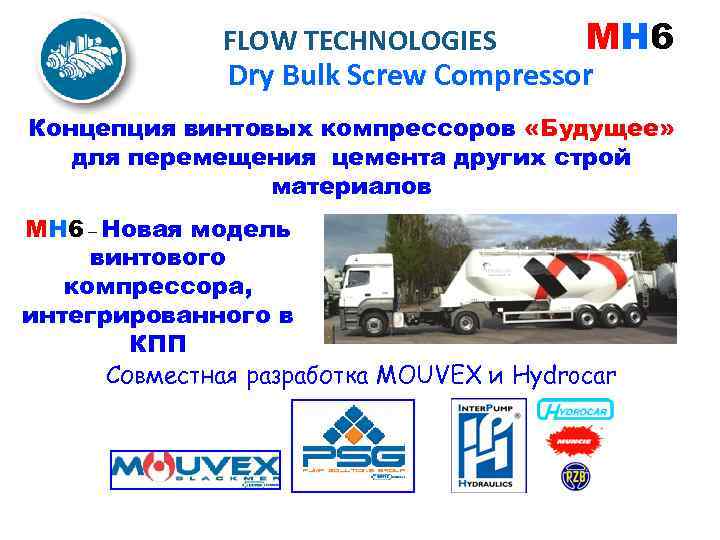

FLOW TECHNOLOGIES MH 6 Dry Bulk Screw Compressor Концепция винтовых компрессоров «Будущее» для перемещения цемента других строй материалов MH 6 – Новая модель винтового компрессора, интегрированного в КПП Совместная разработка MOUVEX и Hydrocar
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов КПП MB MOUVEX винтовой блок КОМ HYDROCAR
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов • Нет контакта внутренних поверхностей • Не требуется смазка • Высокая производительность • Широкий диапазон скоростей • Не требуется приводной вал • Не требуется установочный кронштейн • Интегрированная КОМ • Простой монтаж
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов ПРОСТОТА ЭКСПЛУАТАЦИИ • Быстрая загрузка и разгрузка • Низкая частота вращения двигателя • Малое время обслуживания • Повышенная безопасность –нет внешних вращающихся деталей • Встроенный ограничитель крутящего момента • 3 года гарантии ПРИМЕНЕНИЕ • Цемент • Летучая зола • Сыпучие строй материалы • Известь • Мука
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов Почему “MH 6” Небольшой вес – снижение веса от 150 кг до 250 кг в зависимости от конкретной установки Малое занимаемое пространство – не требуется место на раме грузовика для монтажа компрессора Система может полностью обслуживаться силами сервиса автопредприятия
FLOW TECHNOLOGIES INCOM 600 MB MH 6 Компрессор для сыпучих продуктов Вид сзади Вид сбоку
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов Технические данные На мин. частоте вращения На макс. частоте вращения Всас при 0. 0 бар 325 m³/h 600 m³/h Всас при 2. 5 бар 250 m³/h 500 m³/h Макс. потреб. мощность 28 k. W 35 k. W

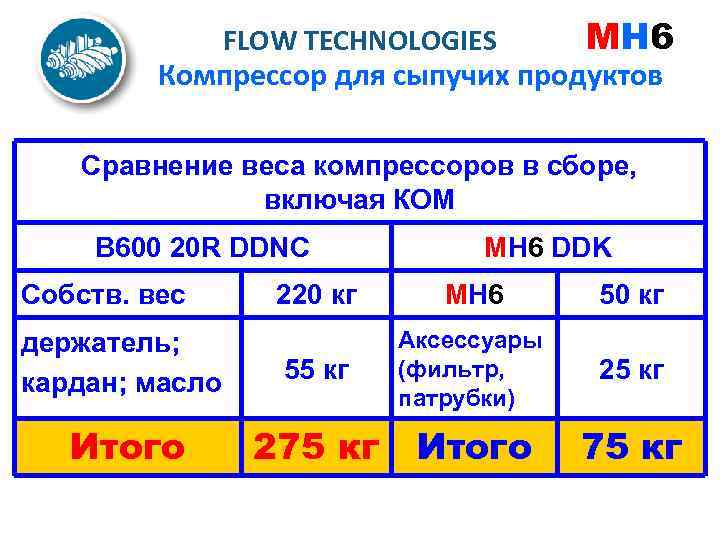

FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов Сравнение веса компрессоров в сборе, включая КОМ B 600 20 R DDNC Собств. вес MH 6 DDK 220 кг MH 6 50 кг держатель; кардан; масло 55 кг Аксессуары (фильтр, патрубки) 25 кг Итого 275 кг Итого 75 кг
Стандартная система без радиатора на 4 x 2 +200 Kg BLACKMER B 600 20 R DDNC: Ø Компрессор с держателем Ø Кардан. вал, ограничитель момента Ø КОМ
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов Уменьшения веса Оборот за день 200 кг 750 € Полезная нагрузка 25 тонн Оборот за день на тонну 30 € Число раб. дней в году 220 дней Сокращение веса 200 кг Увеличение оборота на грузовик/ год Период эксплуатации машины Увеличение оборота на грузовие 1320 € 5 лет 6600 €
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов Конфигурация: • Двигатель EURO 5 • Add-blue Tank КПП: • MB G 221 -12 Колесная база 3900 мм Также возможно и 3600 мм
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов Колесная база 3900 мм Также возможно и 3600 мм
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов MB AXCOR 1840 LS колес. база 3900 мм Грузовик только с КОМ Вес грузовика с компрессором + 217 кг для GHH CG 80 + 8 кг компрессорное масло + 15 кг карданный вал вес 6. 800 kg 7. 040 kg Грузовик с MH 6 6. 840 kg Выигрыш в весе 200 kg
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов Nb. B 600 20 R DDNC 2. 900, 00 € B 600 20 R LS-DDNC MH 6 MB DDK CG 80 Light Cw 80 -4 Light 2. 900, 00 € 4. 000, 00 € 2. 900, 00 € 1 КОМ для MB 7 Компрессор с аксессуарами 7343, 00 € 6. 675, 00 € 5. 200, 00 € 6. 000, 00 € 5. 450, 00 € 8 Стоимость установки КОМ 650, 00 € 650, 00 € 9 Стоимость кардан. вала 350, 00 € 350, 00 € 10 Стоимость установки системы 350, 00 € 350, 00 € 13 Система без КОМ (Nb 7+8+9+10) 8. 693, 00 € 8. 025, 00 € 6. 200, 00 € 7. 350, 00 € 6. 800, 00 € 14 Система с КОМ (Nb 1+13) 11. 593, 00 € 10. 925, 00 € 10. 200, 00 € 10. 250, 00 € 9. 700, 00 € 17 Полные затраты за 4 -х летний период 11. 843, 00 € 11. 175, 00 € 10. 200, 00 € 10. 500, 00 € 9. 950, 00 €
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов Реальные примеры установок: 1 установка в Германии - с августа 2009 1 установка в Великобритании – опытная установка на Mercedes Benz 1 установка в Германии – длительный тест на HOLCIM под контролем Mercedes Benz
Новая система в реальной эксплуатации Начиная с августа прошлого года первые установки работают день за днем примерно по 40 часов в месяц с разными продуктами без проблем.
Новая система в реальной эксплуатации Разгрузка: Новая система на MB и Metalair с 4” разгрузочным патрубком. Product: 30 тонн светлый цемент Условия разгрузки: 4 м 4” гибкий патрубок 35 м 4” стальная труба с коленом на 180° в конце. Разгрузка занимает 41 минуту. На 5 минут быстрее, чем при существующей системе.
Новая система в реальной эксплуатации Тест разгрузки LAFARGE 31 тонны в Portland Cement 1. Разгрузка при 800 об/мин двигателя (~ 500 м³/ч) занимает 31 минуту. 2. Разгрузка при 950 об/мин двигателя (~ 600 м³/ч) занимает 27 минут.
Новая система в реальной эксплуатации Клиент HOLCIM: Новая система на MB и FFB с 4” разгрузочным патрубком в задней части. Продукт: 28. 5 тон цемента Условия разгрузки: 5 м 3” гибкий патрубок 15 м 4” стальная труба с коленом 180⁰ в конце. Разгрузка при 950 об/мин двигателя (~ 600 m³/h) Время разгрузки 32 минуты
MH 6 FLOW TECHNOLOGIES Компрессор для сыпучих продуктов Согласованные работы: Полевой тест VIP installation страна Колво условия countries units Фр 2 F 1 Вб 1 UK 1 Исп 1 жара SP 1 Герм 3 D 1 Фин 1 норм. условия холод I 1 Польша 1 Плох. дороги
FLOW TECHNOLOGIES MH 6 Компрессор для сыпучих продуктов Согласованные работы: 1. IAA сентябрь 2010 – официальная презентация MH 6 для MB 2. MH 6, решение для ZF (DAF; MAN; IVECO) –мартапрель 2011 3. MH 6, решение для SCANIA- 2011 4. MH 6 решение для VOLVO/RENAULT 2011 5. MH 10 (MH 2 ? ) – IAA 2012
Спасибо за внимание. Давайте использовать наши уникальные решения, чтобы завладеть лидирующими позициями на рынке.
