Электростатика Элементарный заряд. Закон сохранения заряда. • Существует два типа электрических зарядов: I. Заряды, Электростатика Элементарный заряд. Закон сохранения заряда. • Существует два типа электрических зарядов: I. Заряды, подобные возникающим на стекле, потертом о газету - положительные; II. Заряды подобные возникающим на эбоните, потертом о мех – отрицательные. Опытным путем было доказано, что электрический заряд дискретен, т. е. составляет целое кратное от элементарного электрического заряда e=1. 6*10 -19 Кл. 1943 г. – Фарадей - закон сохранения электрического заряда: Алгебраическая сумма электрических зарядов, любой замкнутой системы остается неизменной, какие бы процессы не происходили

Электрическое поле. Напряженность электрического поля. Принцип суперпозиции электростатических полей. Электрическое поле – особая форма Электрическое поле. Напряженность электрического поля. Принцип суперпозиции электростатических полей. Электрическое поле – особая форма материи, посредством которой осуществляется взаимодействие между электрическими зарядами. Если электрическое поле не меняется со временем, то оно называется электростатическим. Электростатическое поле создается неподвижными электрическими зарядами и обнаружить его можно по силовому действию на неподвижные электрические заряды.

Получим выражение для напряженности электростатического поля. Предположим, что поле создано точечным зарядом q>0. Будем Получим выражение для напряженности электростатического поля. Предположим, что поле создано точечным зарядом q>0. Будем исследовать поле с помощью точечного положительного заряда q+ - пробный заряд. Будем помещать q+ в различные точки поля.

Свойства линий напряженности. 1. Начинаются на положительных зарядах, заканчиваются на отрицательных или уходят в Свойства линий напряженности. 1. Начинаются на положительных зарядах, заканчиваются на отрицательных или уходят в бесконечность. 2. Линии напряженности никогда не пересекаются. 3. Густота линий напряженности пропорциональна величине напряженности в данной точке поля.

1) Угол между векторами, α=0 (сонаправлены). Е=Е 1+Е 2 2) α=1800 Е= Е 1 1) Угол между векторами, α=0 (сонаправлены). Е=Е 1+Е 2 2) α=1800 Е= Е 1 -Е 2

3) α= 900 4) 0<α<900 3) α= 900 4) 0<α<900

Методы расчета электростатических полей. 1) С использованием выражения напряженности точечного заряда и принципа суперпозиции. Методы расчета электростатических полей. 1) С использованием выражения напряженности точечного заряда и принципа суперпозиции. Пример: найти напряженность на оси равномерно заряженного кольца.

Теорема Гаусса и ее применение к расчету электростатических полей Теорема Гаусса и ее применение к расчету электростатических полей

Теорема Гаусса Теорема Гаусса

Применение теоремы Гаусса к расчету некоторых электростатических полей Применение теоремы Гаусса к расчету некоторых электростатических полей

Поле равномерно заряженной сферической поверхности Поле равномерно заряженной сферической поверхности

д/з: Поле объемно заряженного шара, поле равномерно заряженного бесконечного цилиндра (нити), поле 2 –х д/з: Поле объемно заряженного шара, поле равномерно заряженного бесконечного цилиндра (нити), поле 2 –х бесконечных разноименно заряженных плоскостей

Пусть в электростатическом поле заряда Q, из точки 1 в точку 2, вдоль произвольной Пусть в электростатическом поле заряда Q, из точки 1 в точку 2, вдоль произвольной траектории перемещается точечный заряд q.

Циркуляция вектора напряженности по произвольному замкнутому контуру равна 0. Силовое поле, обладающее таким свойством Циркуляция вектора напряженности по произвольному замкнутому контуру равна 0. Силовое поле, обладающее таким свойством называется потенциальным. Т. к. силы электростатического поля консервативные, это означает, что заряд в электростатическом поле обладает потенциальной энергией.

Электростатическое поле потенциальное – это значит: 1) работа по перемещению заряда в электростатическом поле, Электростатическое поле потенциальное – это значит: 1) работа по перемещению заряда в электростатическом поле, не зависит от формы траектории перемещения. 2) Работа по перемещению заряда по замкнутой траектории равна 0. 3) Циркуляция вектора напряженности электростатического поля по любому замкнутому контуру равна 0.

Потенциал электростатического поля. Эквипотенциальные поверхности • Потенциал электростатического поля. Эквипотенциальные поверхности •

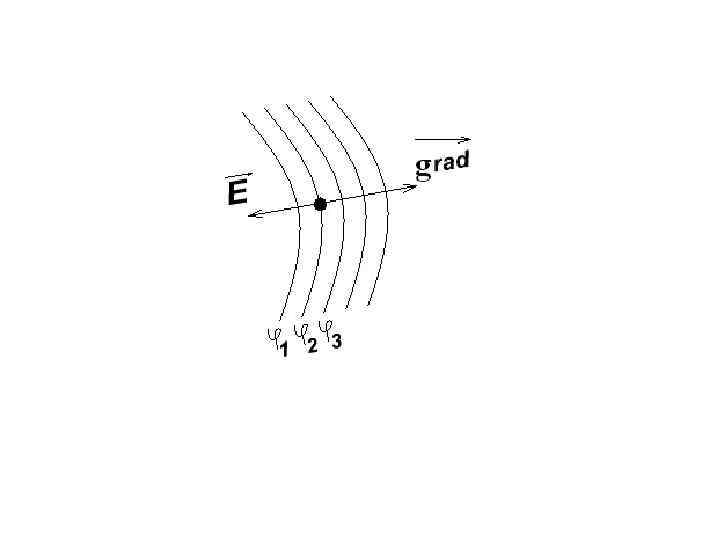

Существует 2 способа изображения электростатического поля: 1) С помощью линий напряженности 2) С помощью Существует 2 способа изображения электростатического поля: 1) С помощью линий напряженности 2) С помощью эквипотенциальных поверхностей Эквипотенциальная поверхность- поверхность в каждой точке которой, потенциал имеет одинаковое значение. Свойства эквипотенциальных поверхностей: - никогда не пересекаются; - перпендикулярны линиям напряжения; - густота эквипотенциальных поверхностей пропорциональна величине поля данного объема.

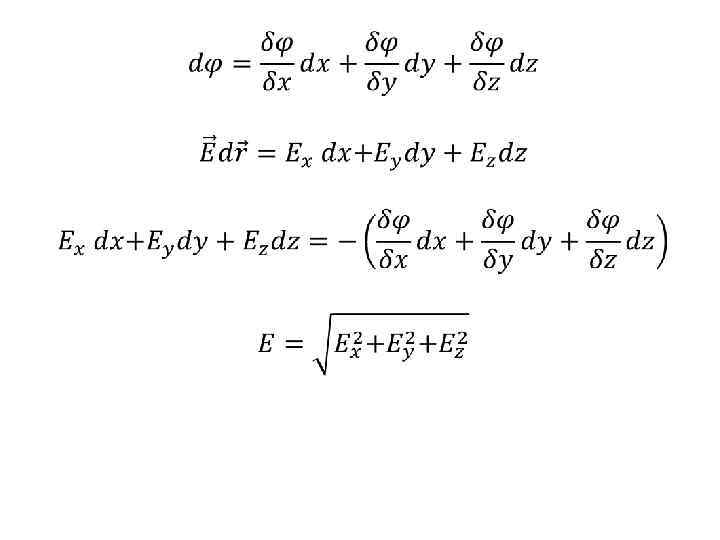

Связь между напряженностью и потенциалом Связь между напряженностью и потенциалом

Вычисление потенциала электростатических полей Существует 2 способа вычисления потенциала электростатического поля: С использование выражения Вычисление потенциала электростатических полей Существует 2 способа вычисления потенциала электростатического поля: С использование выражения для потенциала поля точечного заряда и принципа суперпозиции полей. 1) Рассчитаем потенциал поля, созданного заряженным кольцом.

r<R E=0; r>R rR

Поверхность и объем шара является эквипотенциальными. Поверхность и объем шара является эквипотенциальными.
