TP-Link TL-WR542G.pptx

  • Количество слайдов: 15

Экзаменационное задание № 11 ПМ 04 Выполнения работ по одной или нескольким профессиям 14995 Экзаменационное задание № 11 ПМ 04 Выполнения работ по одной или нескольким профессиям 14995 Накладчик технологического оборудования Специальность 230111 Компьютерные сети Выполнил студент группы 122/2 Зинченко А. А.

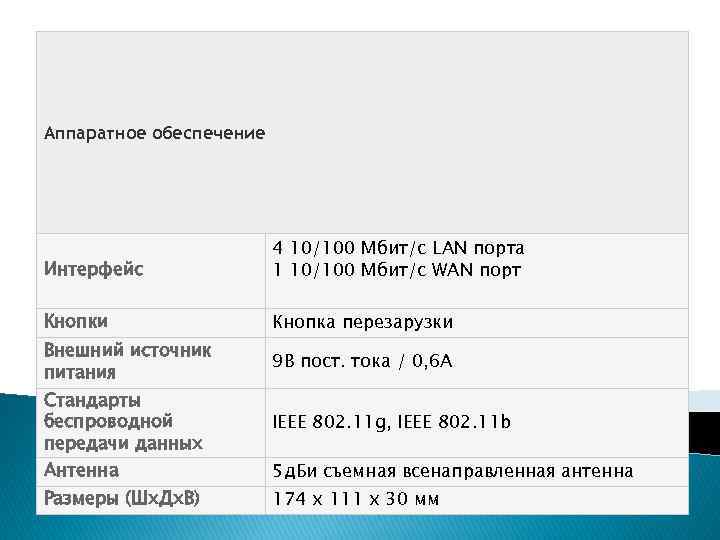

Аппаратное обеспечение Интерфейс 4 10/100 Мбит/с LAN порта 1 10/100 Мбит/с WAN порт Кнопки Аппаратное обеспечение Интерфейс 4 10/100 Мбит/с LAN порта 1 10/100 Мбит/с WAN порт Кнопки Кнопка перезарузки Внешний источник питания 9 В пост. тока / 0, 6 A Стандарты беспроводной передачи данных IEEE 802. 11 g, IEEE 802. 11 b Антенна 5 д. Би съемная всенаправленная антенна Размеры (Шх. Дх. В) 174 x 111 x 30 мм

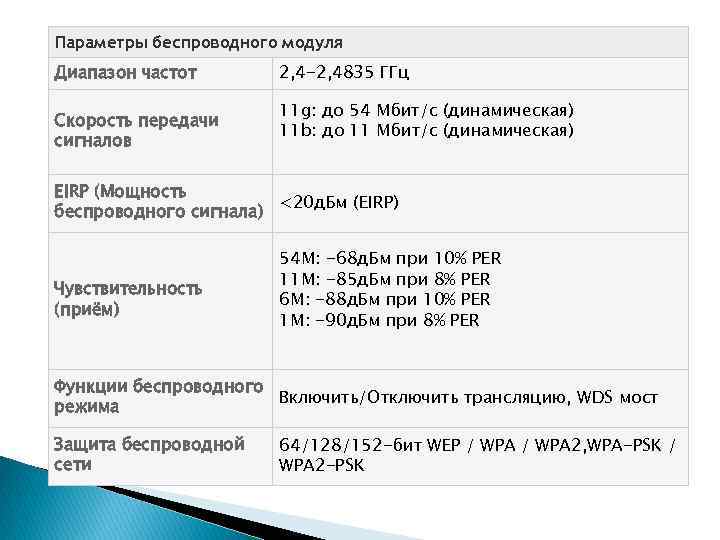

Параметры беспроводного модуля Диапазон частот Скороcть передачи сигналов 2, 4 -2, 4835 ГГц 11 Параметры беспроводного модуля Диапазон частот Скороcть передачи сигналов 2, 4 -2, 4835 ГГц 11 g: до 54 Мбит/с (динамическая) 11 b: до 11 Мбит/с (динамическая) EIRP (Мощность <20 д. Бм (EIRP) беспроводного сигнала) Чувствительность (приём) 54 M: -68 д. Бм при 10% PER 11 M: -85 д. Бм при 8% PER 6 M: -88 д. Бм при 10% PER 1 M: -90 д. Бм при 8% PER Функции беспроводного Включить/Отключить трансляцию, WDS мост режима Защита беспроводной сети 64/128/152 -бит WEP / WPA 2, WPA-PSK / WPA 2 -PSK

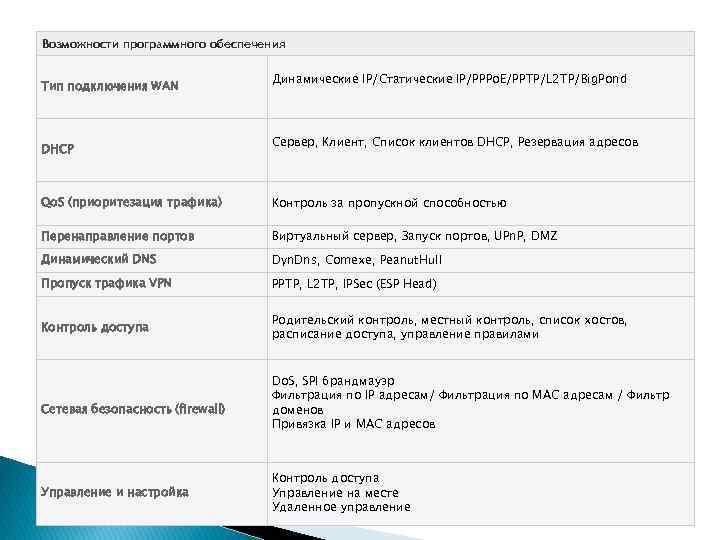

Возможности программного обеспечения Тип подключения WAN DHCP Динамические IP/Статические IP/PPPo. E/PPTP/L 2 TP/Big. Pond Возможности программного обеспечения Тип подключения WAN DHCP Динамические IP/Статические IP/PPPo. E/PPTP/L 2 TP/Big. Pond Сервер, Клиент, Список клиентов DHCP, Резервация адресов Qo. S (приоритезация трафика) Контроль за пропускной способностью Перенаправление портов Виртуальный сервер, Запуск портов, UPn. P, DMZ Динамический DNS Dyn. Dns, Comexe, Peanut. Hull Пропуск трафика VPN PPTP, L 2 TP, IPSec (ESP Head) Контроль доступа Родительский контроль, местный контроль, список хостов, расписание доступа, управление правилами Сетевая безопасность (firewall) Управление и настройка Do. S, SPI брандмауэр Фильтрация по IP адресам/ Фильтрация по MAC адресам / Фильтр доменов Привязка IP и MAC адресов Контроль доступа Управление на месте Удаленное управление

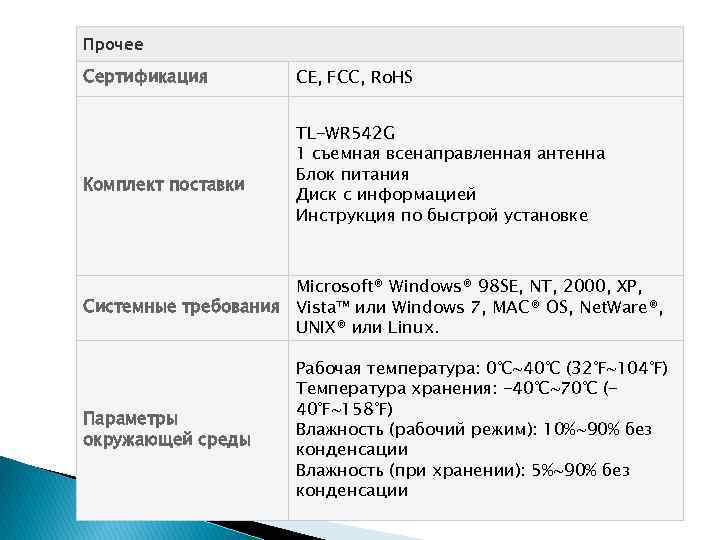

Прочее Сертификация Комплект поставки CE, FCC, Ro. HS TL-WR 542 G 1 съемная всенаправленная Прочее Сертификация Комплект поставки CE, FCC, Ro. HS TL-WR 542 G 1 съемная всенаправленная антенна Блок питания Диск с информацией Инструкция по быстрой установке Microsoft® Windows® 98 SE, NT, 2000, XP, Системные требования Vista™ или Windows 7, MAC® OS, Net. Ware®, UNIX® или Linux. Параметры окружающей среды Рабочая температура: 0℃~40℃ (32℉~104℉) Температура хранения: -40℃~70℃ (40℉~158℉) Влажность (рабочий режим): 10%~90% без конденсации Влажность (при хранении): 5%~90% без конденсации

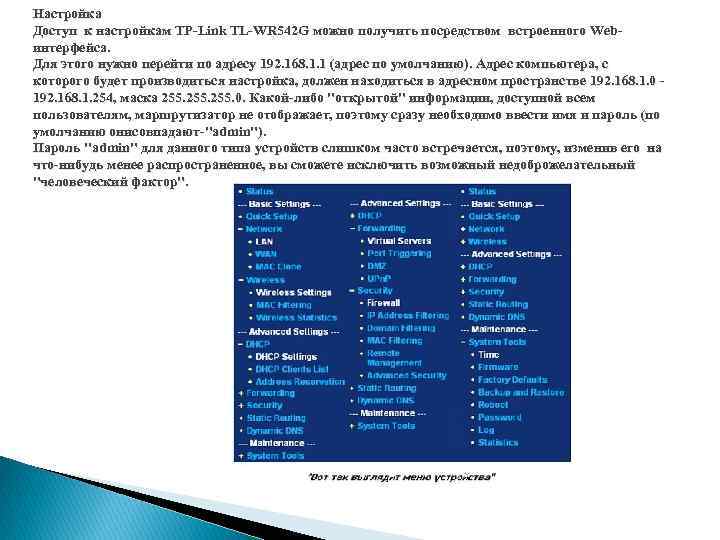

Настройка Доступ к настройкам TP-Link TL-WR 542 G можно получить посредством встроенного Webинтерфейса. Для Настройка Доступ к настройкам TP-Link TL-WR 542 G можно получить посредством встроенного Webинтерфейса. Для этого нужно перейти по адресу 192. 168. 1. 1 (адрес по умолчанию). Адрес компьютера, с которого будет производиться настройка, должен находиться в адресном пространстве 192. 168. 1. 0 - 192. 168. 1. 254, маска 255. 0. Какой-либо "открытой" информации, доступной всем пользователям, маршрутизатор не отображает, поэтому сразу необходимо ввести имя и пароль (по умолчанию онисовпадают-"admin"). Пароль "admin" для данного типа устройств слишком часто встречается, поэтому, изменив его на что-нибудь менее распространенное, вы сможете исключить возможный недоброжелательный "человеческий фактор".

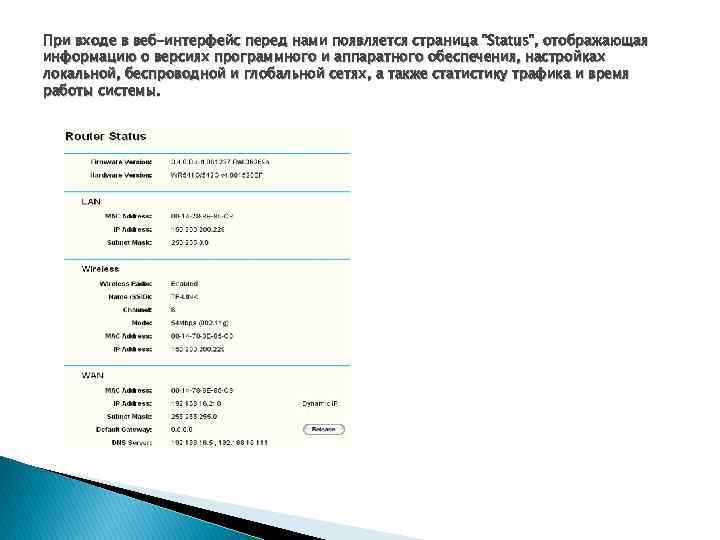

При входе в веб-интерфейс перед нами появляется страница При входе в веб-интерфейс перед нами появляется страница "Status", отображающая информацию о версиях программного и аппаратного обеспечения, настройках локальной, беспроводной и глобальной сетях, а также статистику трафика и время работы системы.

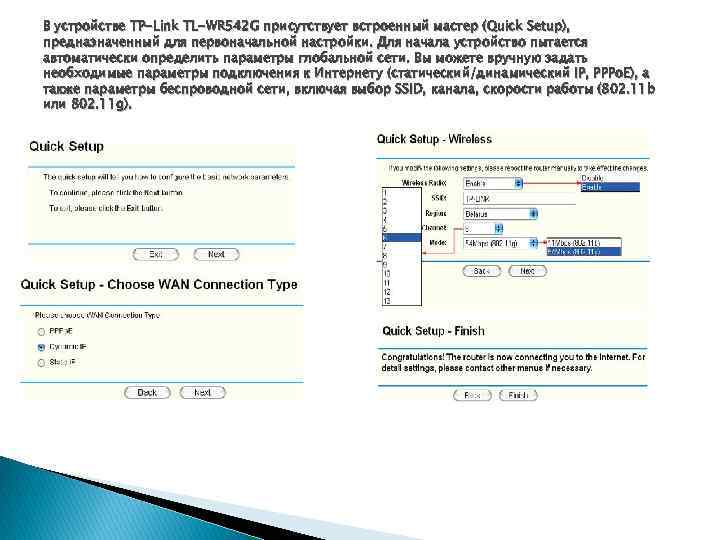

В устройстве TP-Link TL-WR 542 G присутствует встроенный мастер (Quick Setup), предназначенный для первоначальной В устройстве TP-Link TL-WR 542 G присутствует встроенный мастер (Quick Setup), предназначенный для первоначальной настройки. Для начала устройство пытается автоматически определить параметры глобальной сети. Вы можете вручную задать необходимые параметры подключения к Интернету (статический/динамический IP, PPPo. E), а также параметры беспроводной сети, включая выбор SSID, канала, скорости работы (802. 11 b или 802. 11 g).

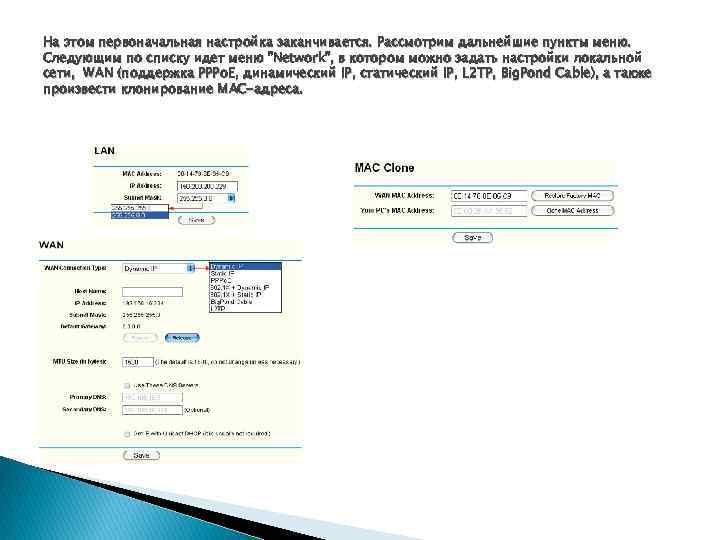

На этом первоначальная настройка заканчивается. Рассмотрим дальнейшие пункты меню. Следующим по списку идет меню На этом первоначальная настройка заканчивается. Рассмотрим дальнейшие пункты меню. Следующим по списку идет меню "Network", в котором можно задать настройки локальной сети, WAN (поддержка PPPo. E, динамический IP, статический IP, L 2 TP, Big. Pond Cable), а также произвести клонирование MAC-адреса.

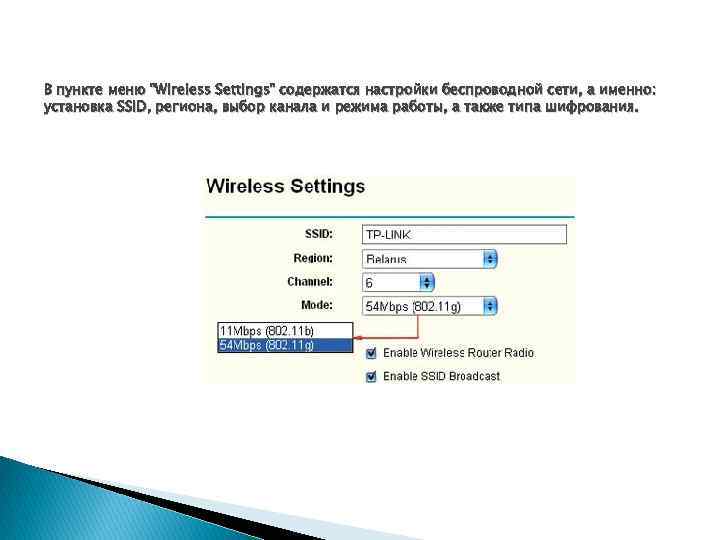

В пункте меню В пункте меню "Wireless Settings" содержатся настройки беспроводной сети, а именно: установка SSID, региона, выбор канала и режима работы, а также типа шифрования.

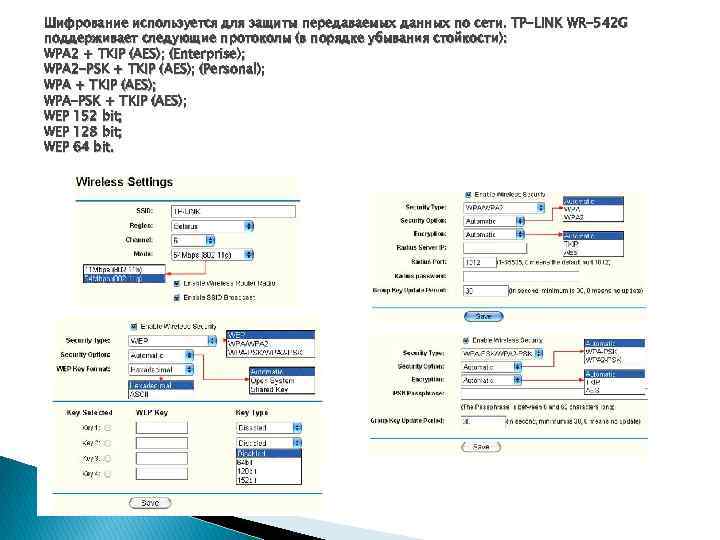

Шифрование используется для защиты передаваемых данных по сети. TP-LINK WR-542 G поддерживает следующие протоколы Шифрование используется для защиты передаваемых данных по сети. TP-LINK WR-542 G поддерживает следующие протоколы (в порядке убывания стойкости): WPA 2 + TKIP (AES); (Enterprise); WPA 2 -PSK + TKIP (AES); (Personal); WPA + TKIP (AES); WPA-PSK + TKIP (AES); WEP 152 bit; WEP 128 bit; WEP 64 bit.

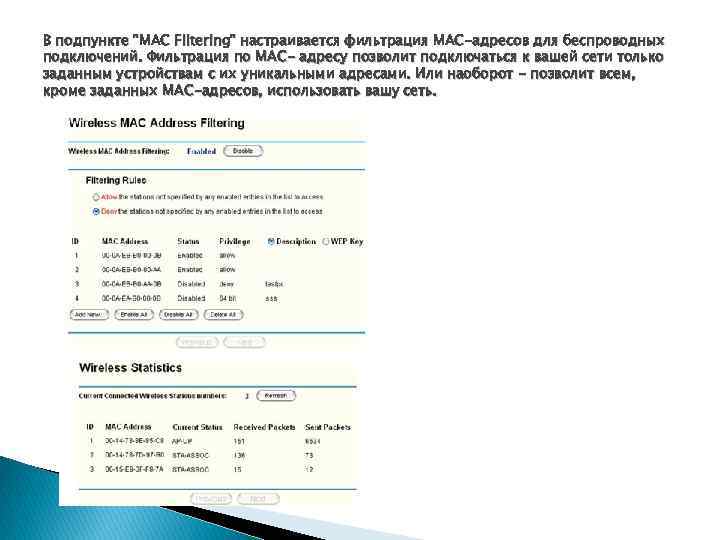

В подпункте В подпункте "MAC Filtering" настраивается фильтрация MAC-адресов для беспроводных подключений. Фильтрация по MAC- адресу позволит подключаться к вашей сети только заданным устройствам с их уникальными адресами. Или наоборот - позволит всем, кроме заданных MAC-адресов, использовать вашу сеть.

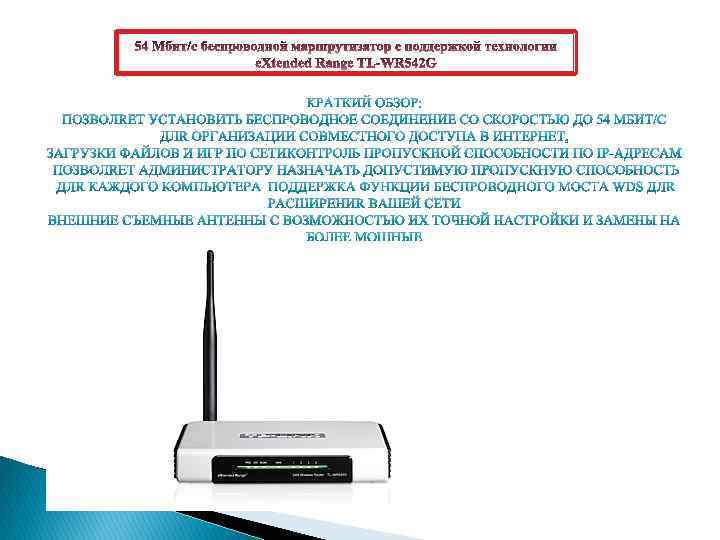

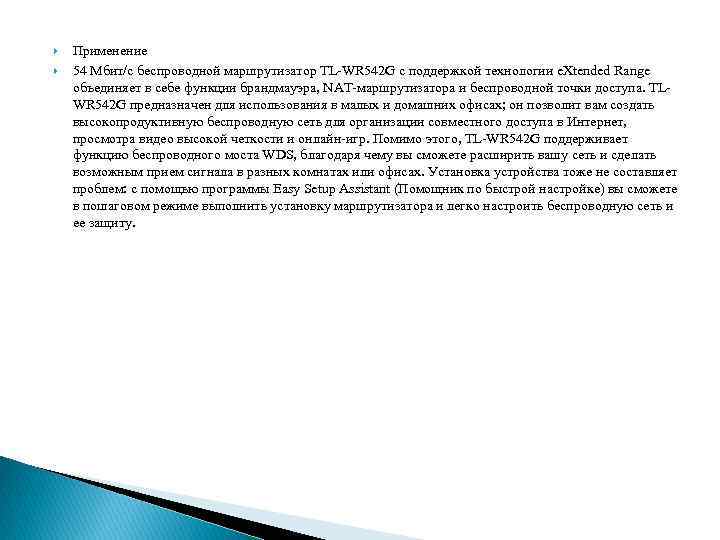

 Применение 54 Мбит/с беспроводной маршрутизатор TL-WR 542 G с поддержкой технологии e. Xtended Применение 54 Мбит/с беспроводной маршрутизатор TL-WR 542 G с поддержкой технологии e. Xtended Range объединяет в себе функции брандмауэра, NAT-маршрутизатора и беспроводной точки доступа. TLWR 542 G предназначен для использования в малых и домашних офисах; он позволит вам создать высокопродуктивную беспроводную сеть для организации совместного доступа в Интернет, просмотра видео высокой четкости и онлайн-игр. Помимо этого, TL-WR 542 G поддерживает функцию беспроводного моста WDS, благодаря чему вы сможете расширить вашу сеть и сделать возможным прием сигнала в разных комнатах или офисах. Установка устройства тоже не составляет проблем: с помощью программы Easy Setup Assistant (Помощник по быстрой настройке) вы сможете в пошаговом режиме выполнить установку маршрутизатора и легко настроить беспроводную сеть и ее защиту.
