Дождевая сеть водоотведения Пример расчета Исходные данные: Запроектировать

Дождевая сеть водоотведения Пример расчета

Исходные данные: Запроектировать дождевую сеть водоотведения (выполнить трассировку дождевой сети; определить расчетные расходы дождевых сточных вод; подобрать диаметры, уклоны коллекторов; определить отметки труб; построить профиль главного коллектора) для населенного пункта, генплан которого представлен на рис. Область строительства - г.Архангельск. Разбивка квартала на площади стока: водонепроницаемые-45%;щебеночные покрытия-20%; грунтовые поверхности- 25%; газоны - 10%. Горизонт высоких вод (отметка наибольшего уровня воды в реке) 9 м.

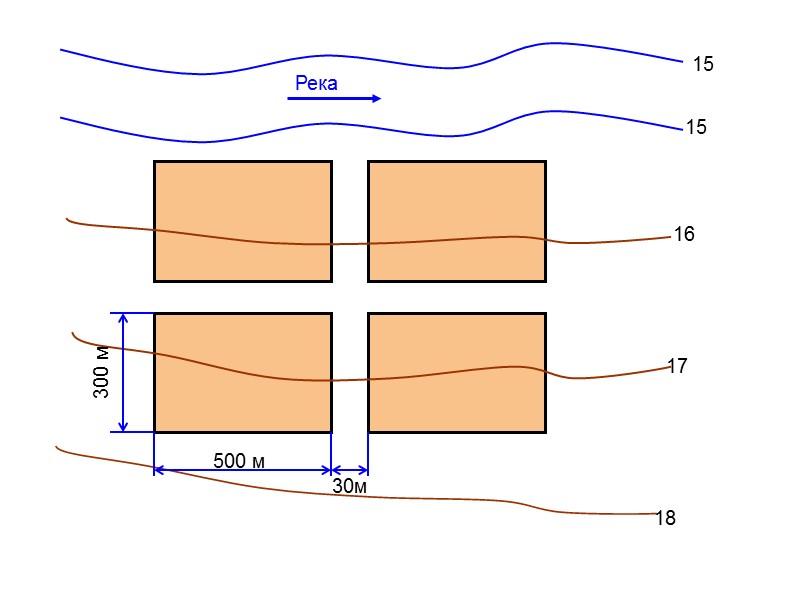

Река 15 15 16 17 18 500 м 300 м 30м

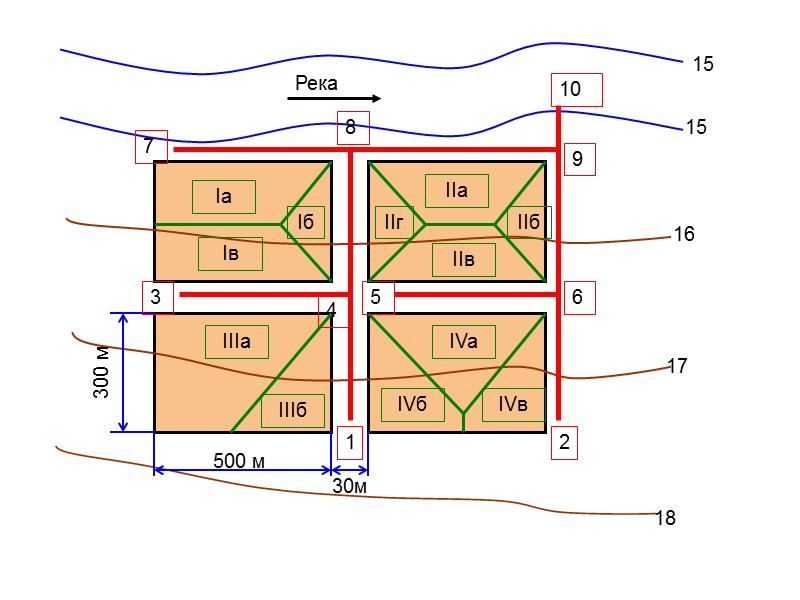

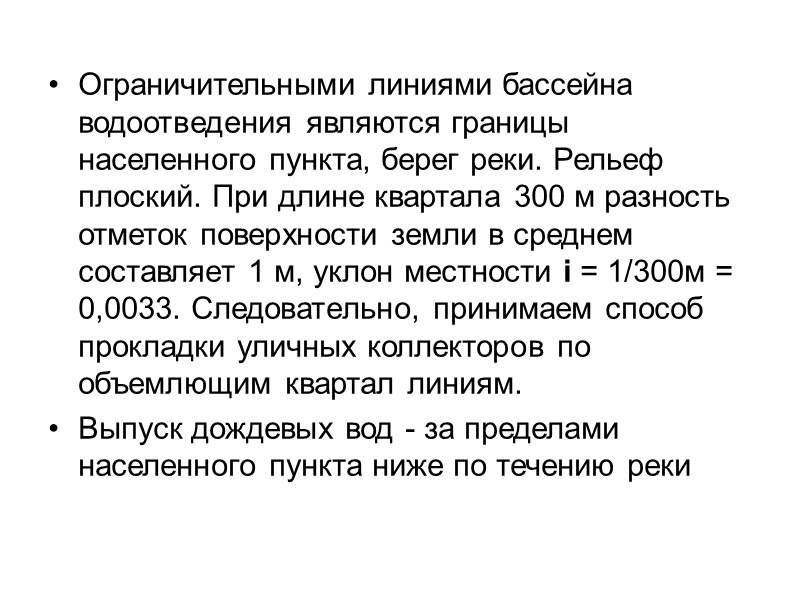

Ограничительными линиями бассейна водоотведения являются границы населенного пункта, берег реки. Рельеф плоский. При длине квартала 300 м разность отметок поверхности земли в среднем составляет 1 м, уклон местности i = 1/300м = 0,0033. Следовательно, принимаем способ прокладки уличных коллекторов по объемлющим квартал линиям. Выпуск дождевых вод - за пределами населенного пункта ниже по течению реки

Река 15 15 16 17 18 500 м 300 м 30м 1 2 3 4 5 6 7 8 9 10 Ia Iв Iб IIa IVa IIIa IIIб IIв IIб IIг IVб IVв

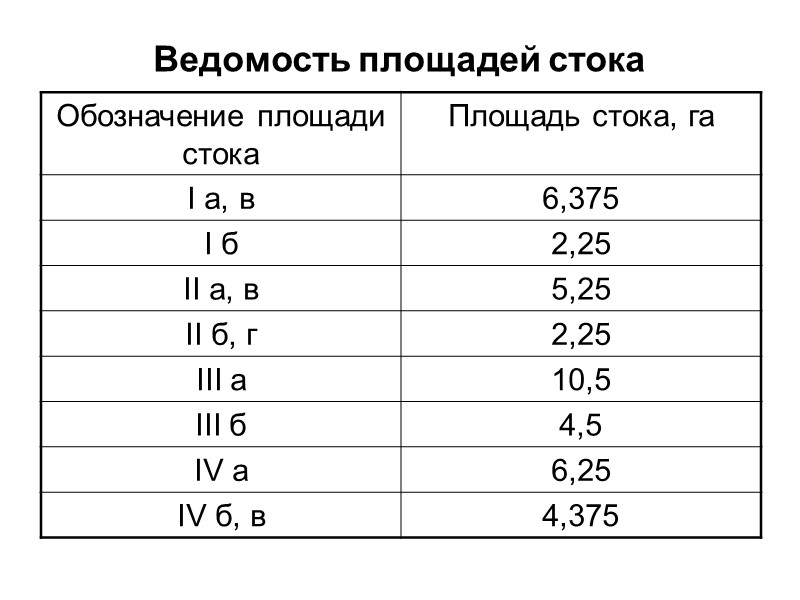

Ведомость площадей стока

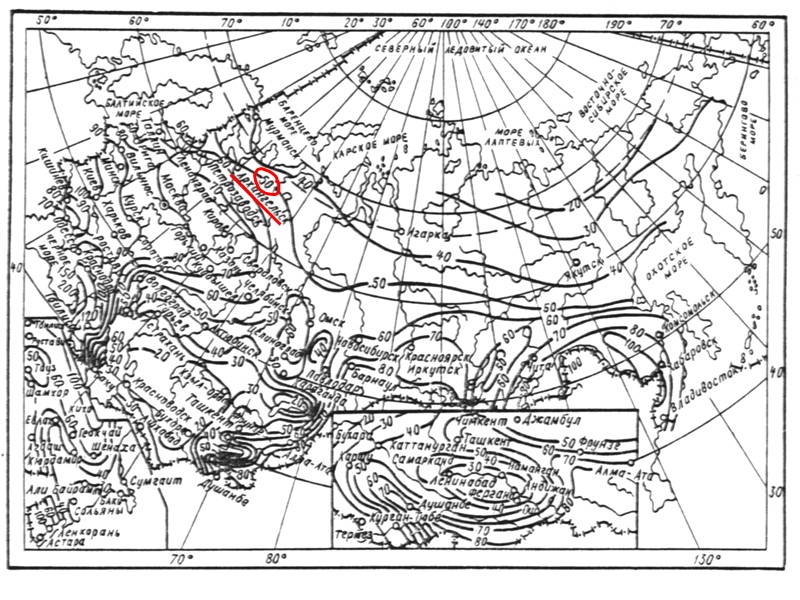

Примем для данного населенного пункта интенсивность дождя продолжительностью 20 минут при Р=1 год q20 = 50 л/сга (СНиП 2.04.03-85* черт.1). Период однократного превышения расчетной интенсивности дождя Р определяется по (СНиП 2.04.03-85* табл.5). Так как коллектор проходит по тальвегу с уклоном склонов менее 0,02, а площадь бассейна водоотведения 60 га, то есть меньше 150 га, то условия расположения коллекторов примем средними. Принято Р = 0,5 год.

Периоды однократного превышения расчетной интенсивности дождя Р

ПРИМЕЧАНИЯ: 1. Благоприятные условия расположения коллекторов: -бассейн площадью не более 150 га имеет плоский рельеф при среднем уклоне поверхности 0,005 и менее; - коллектор проходит по водоразделу или в верхней части склона на расстоянии от водораздела не более 400 м. 2. Средние условия расположения коллекторов: - бассейн площадью свыше 150 га имеет плоский рельеф с уклоном 0,005 м и менее; - коллектор проходит в нижней части склона по тальвегу с уклоном склонов 0,02 м и менее, при этом площадь бассейна не превышает 150 га. 3. Неблагоприятные условия расположения коллекторов: - коллектор проходит в нижней части склона, площадь бассейна превышает 150 га; - коллектор проходит по тальвегу с крутыми склонами при среднем уклоне склонов свыше 0,02. 4. Особо неблагоприятные условия расположения коллекторов: коллектор отводит воду из замкнутого пониженного места (котловины).

Параметр А:

Коэффициенты, характеризующие поверхность

Среднее значение коэффициента стока:

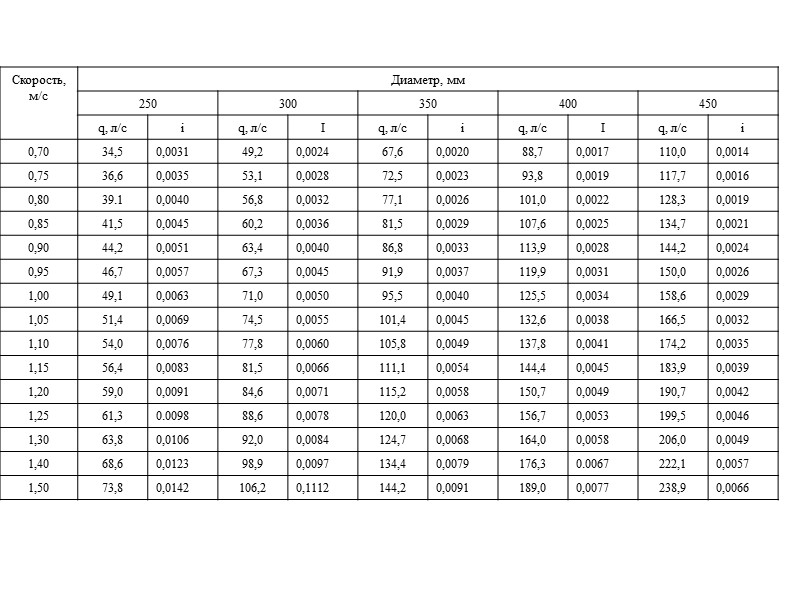

Гидравлический расчет дождевой сети водоотведения

Расчетный расход на участке1-4 имеет следующее значение:

Профиль дождевой сети водоотведения

Отметка лотка трубы Проектная отметка земли № колодца Расстояние Уклон, ‰ Длина 7 МГ1:10000 МВ1:100 8 460 520 9 15,40 15,25 15,30 16 15 14 13 12 11 13,75 12,46 12,06 10,92 1,65 3,19 4,38 10 15,00 10,76 108 11,12 460 520 108 2,8 1,8 1,48
