70-difrakciya_(2).pptx

  • Количество слайдов: 42

>

>

>

>

>

>

>

>

>

>

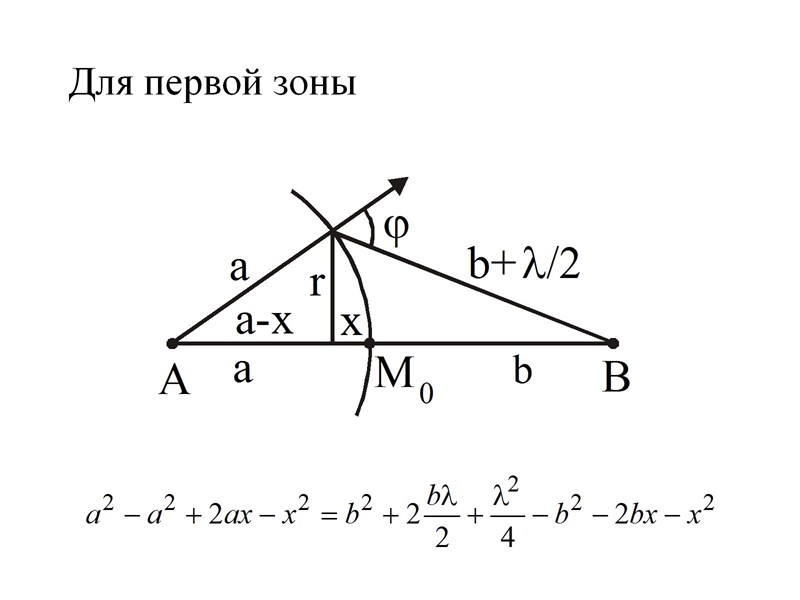

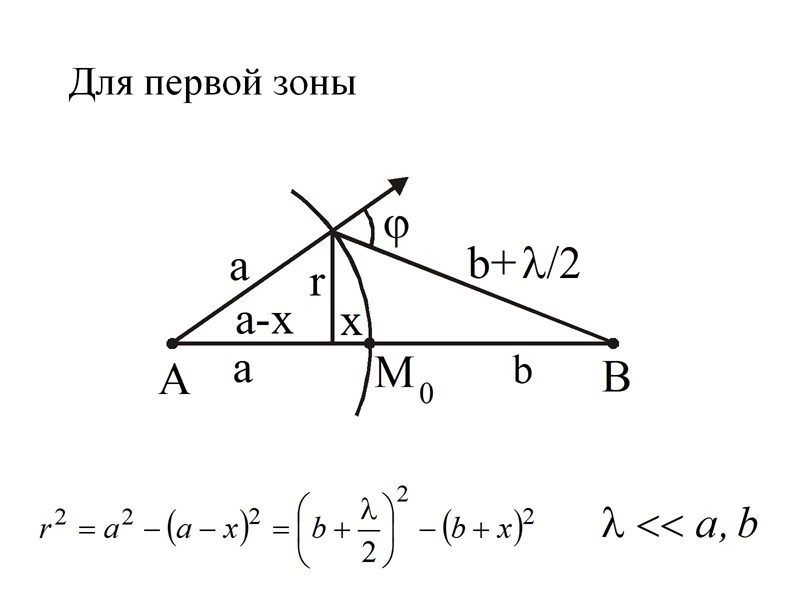

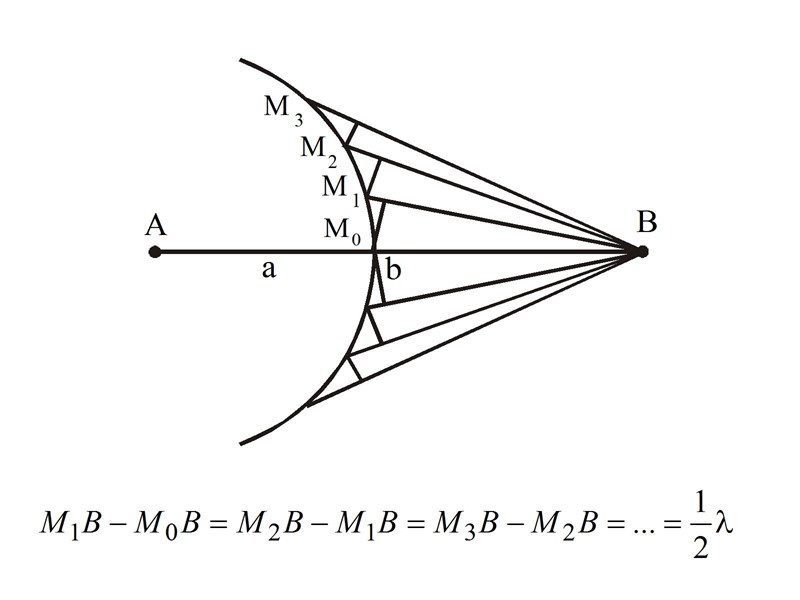

>Для первой зоны Для первой зоны

>Для первой зоны Для первой зоны

>Для первой зоны Для первой зоны

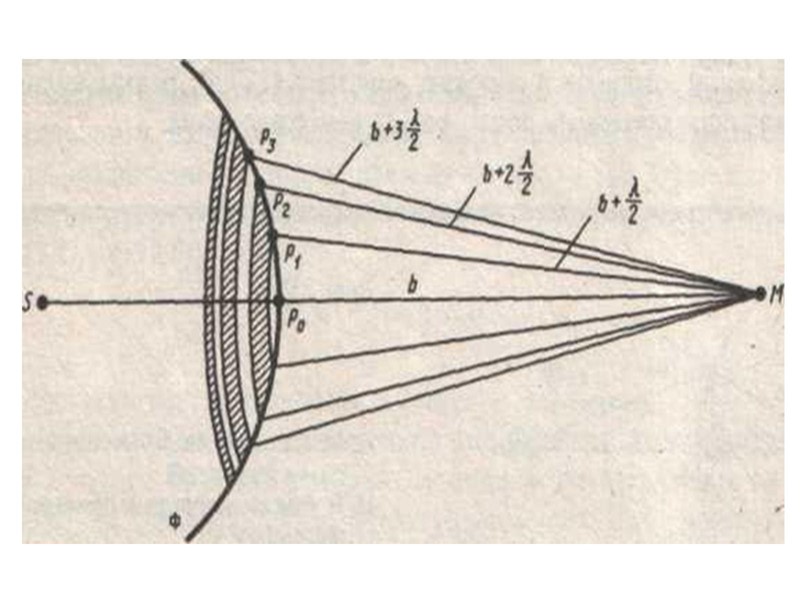

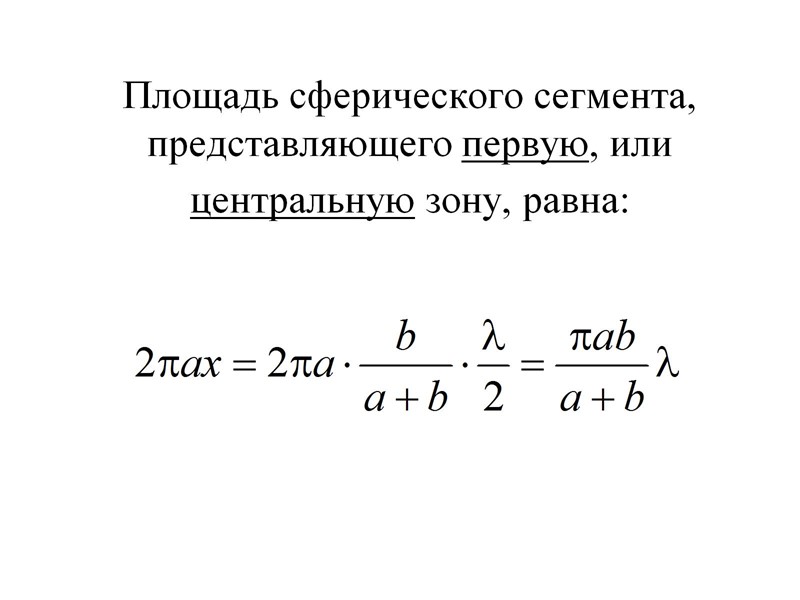

>Площадь сферического сегмента, представляющего первую, или центральную зону, равна: Площадь сферического сегмента, представляющего первую, или центральную зону, равна:

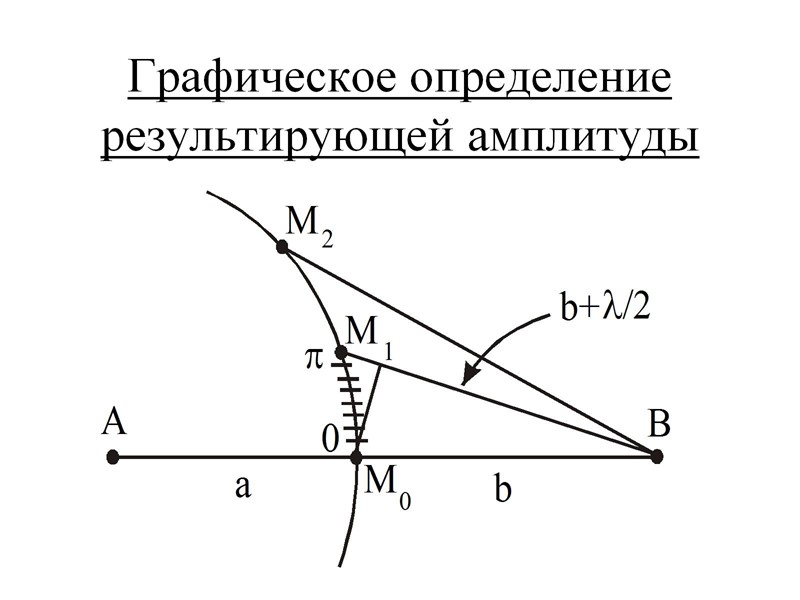

>Графическое определение результирующей амплитуды Графическое определение результирующей амплитуды

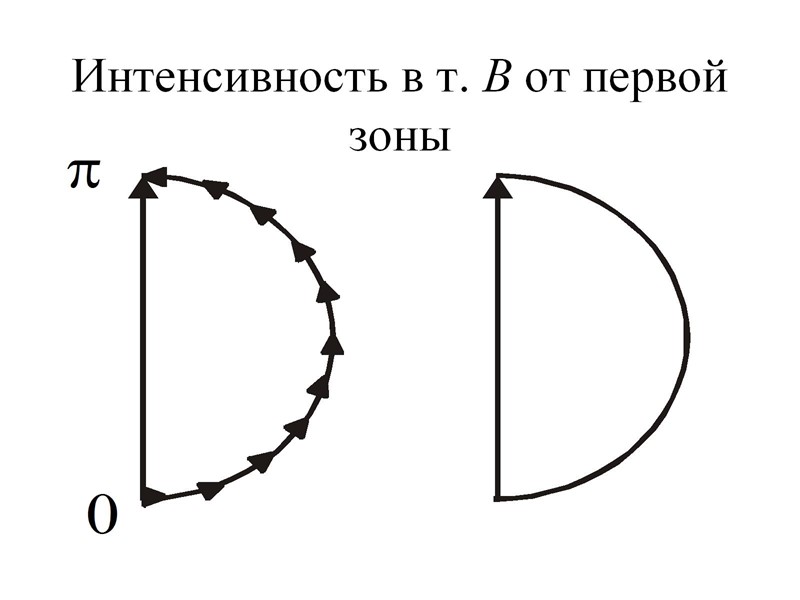

>Интенсивность в т. В от первой зоны Интенсивность в т. В от первой зоны

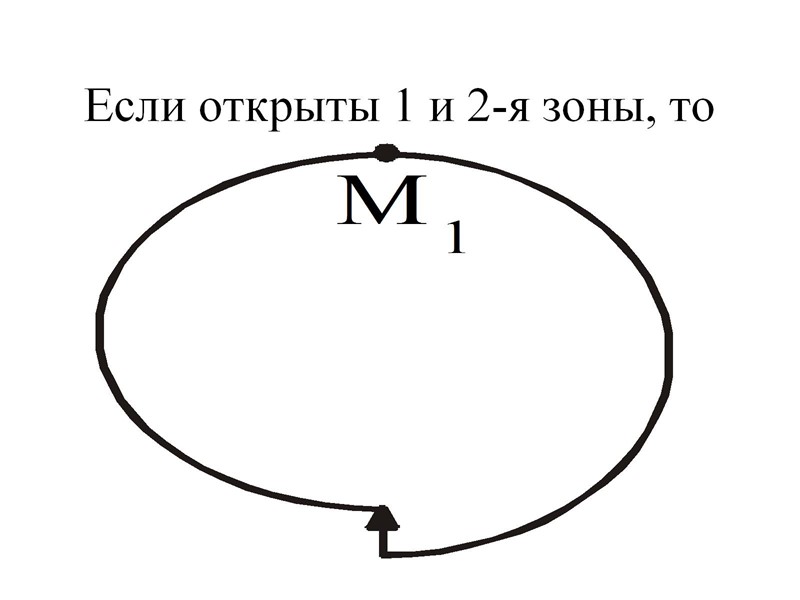

>Если открыты 1 и 2-я зоны, то Если открыты 1 и 2-я зоны, то

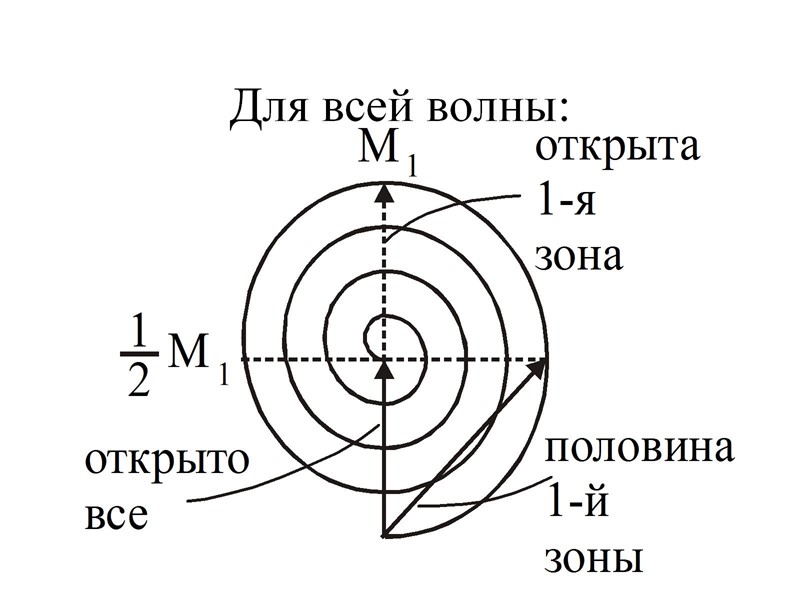

>Для всей волны: Для всей волны:

>

>

>

>Плоская волна падает  на экран с узкой щелью шириной b. Фронт волны АВ Плоская волна падает на экран с узкой щелью шириной b. Фронт волны АВ является источником вторичных волн. Лучи, распространяющиеся под некоторым углом  с помощью линзы собираются в некоторой т. М, где интерферируют с учетом разности фаз между ними. Разность фаз лучей 1, 2, 3, 4 определяется разностью хода .

>Оптические пути АМ и СМ одинаковые, таутохромная система. Разность хода, определяющая условия интерференции, возникает Оптические пути АМ и СМ одинаковые, таутохромная система. Разность хода, определяющая условия интерференции, возникает лишь на пути от исходного фронта АВ до плоскости АС. Для расчета интерференции применим метод зон Френеля. Для этого мысленно разделим линию ВС на ряд отрезков длиной

>На расстоянии  уложится На расстоянии уложится

>Из построения следует, что волны, идущие от каждых двух соседних зон Френеля, приходят в Из построения следует, что волны, идущие от каждых двух соседних зон Френеля, приходят в т. М в противофазе и гасят друг друга. Если число зон оказывается четным, Z=2m, (m- целое число, не равное нулю), то каждая пара соседних зон взаимно гасит друг друга и при данном угле  на экране будет min освещенности.

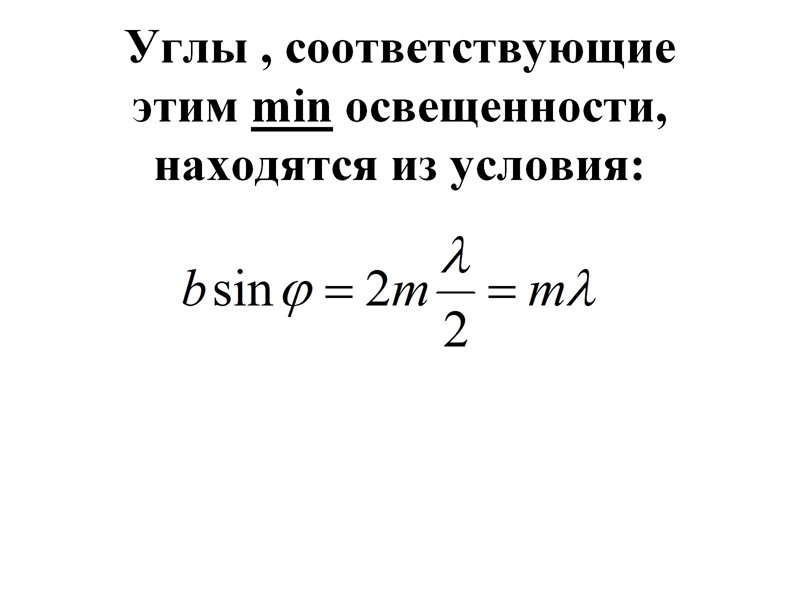

>Углы , соответствующие этим min освещенности, находятся из условия: Углы , соответствующие этим min освещенности, находятся из условия:

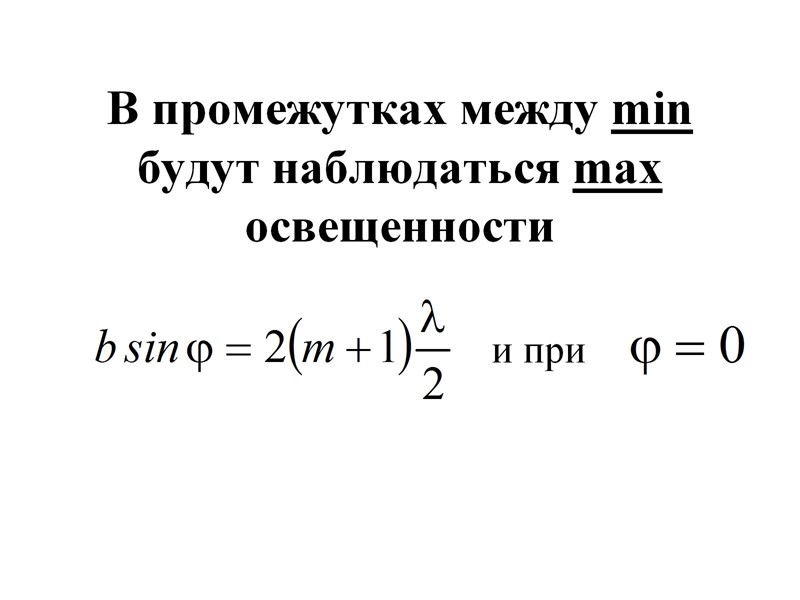

>В промежутках между min будут наблюдаться max освещенности В промежутках между min будут наблюдаться max освещенности

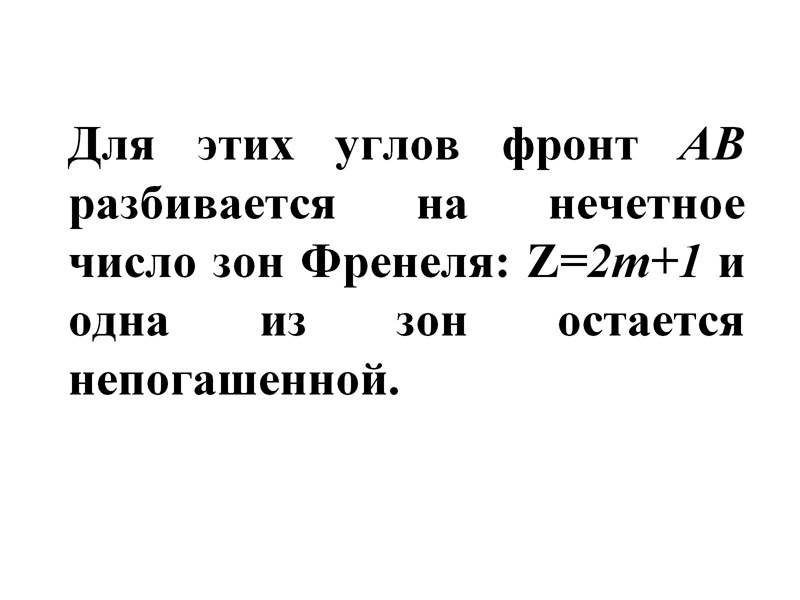

>Для этих углов фронт АВ разбивается на нечетное число зон Френеля: Z=2m+1 и одна Для этих углов фронт АВ разбивается на нечетное число зон Френеля: Z=2m+1 и одна из зон остается непогашенной.

>Амплитуда в этом случае будет составлять долю Амплитуда в этом случае будет составлять долю

>

>

>

>

>

>

>

>

>

>

>

>

>
