Дипломная работа На тему: художественно – техническое редактирование, и полиграфическое исполнение специализированного газетного издания Дипломная работа На тему: художественно – техническое редактирование, и полиграфическое исполнение специализированного газетного издания журнального типа

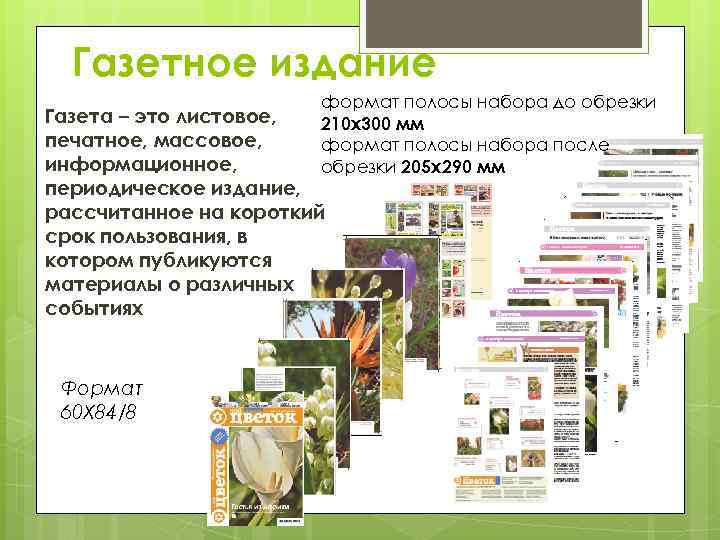

Газетное издание формат полосы набора до обрезки 210 х300 мм формат полосы набора после Газетное издание формат полосы набора до обрезки 210 х300 мм формат полосы набора после обрезки 205 х290 мм Газета – это листовое, печатное, массовое, информационное, периодическое издание, рассчитанное на короткий срок пользования, в котором публикуются материалы о различных событиях Формат 60 Х 84/8

Обложка - бумажное покрытие издание , которое предохраняет издание от внешних воздействий, сообщает о Обложка - бумажное покрытие издание , которое предохраняет издание от внешних воздействий, сообщает о нём основные данные и служит элементом внешнего художественного оформления «Мой» Tahoma, 36 кегль «Цветок» Times New Roman, 48 кегль

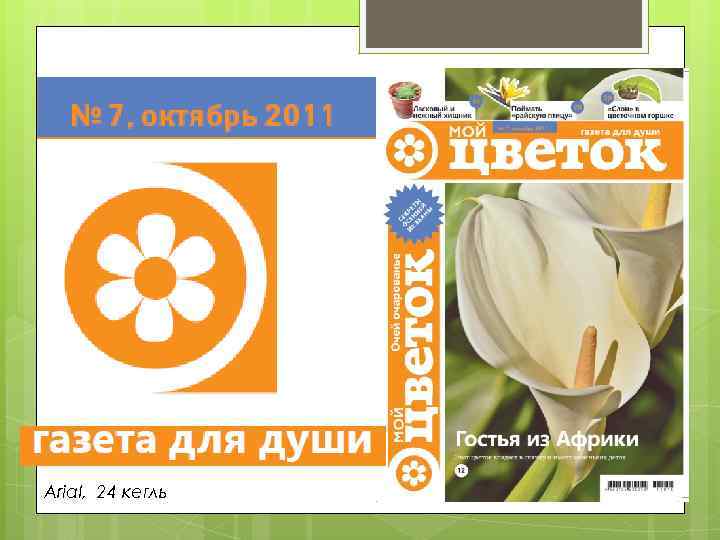

Arial, 24 кегль Arial, 24 кегль

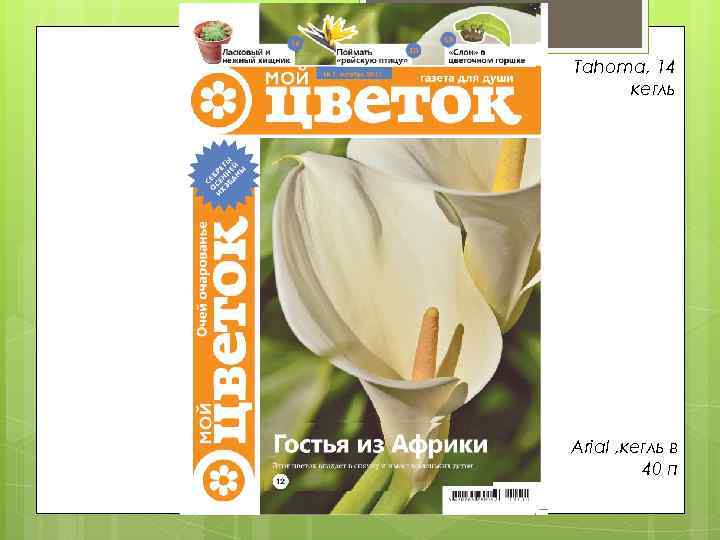

Tahoma, 14 кегль Arial , кегль в 40 п Tahoma, 14 кегль Arial , кегль в 40 п

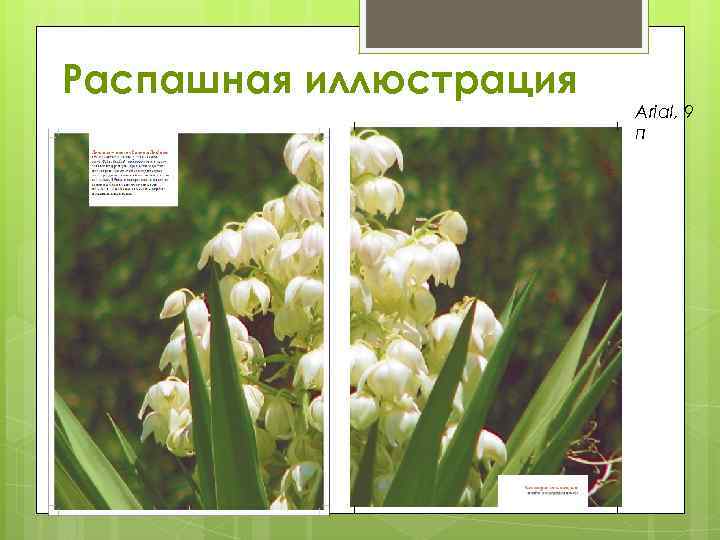

Распашная иллюстрация Arial, 9 п Распашная иллюстрация Arial, 9 п

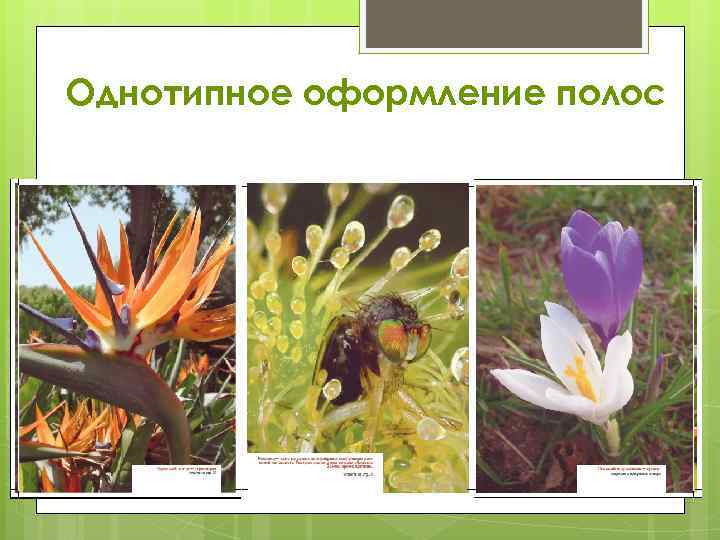

Однотипное оформление полос Однотипное оформление полос

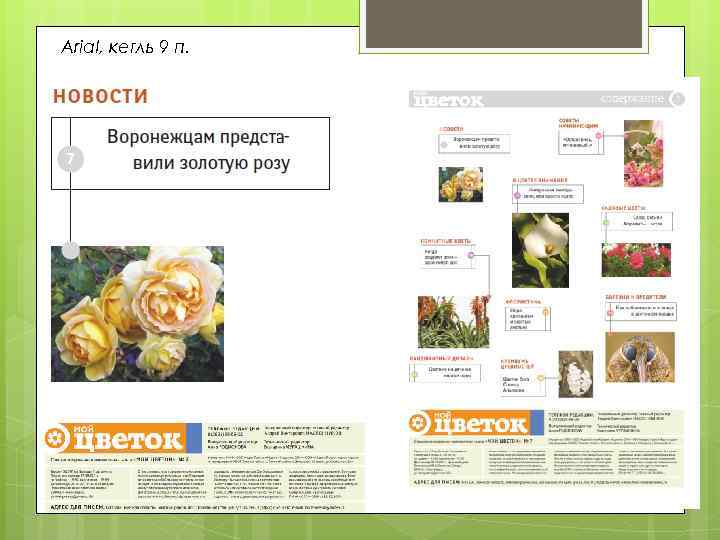

Arial, кегль 9 п. Оглавление Arial, кегль 9 п. Оглавление

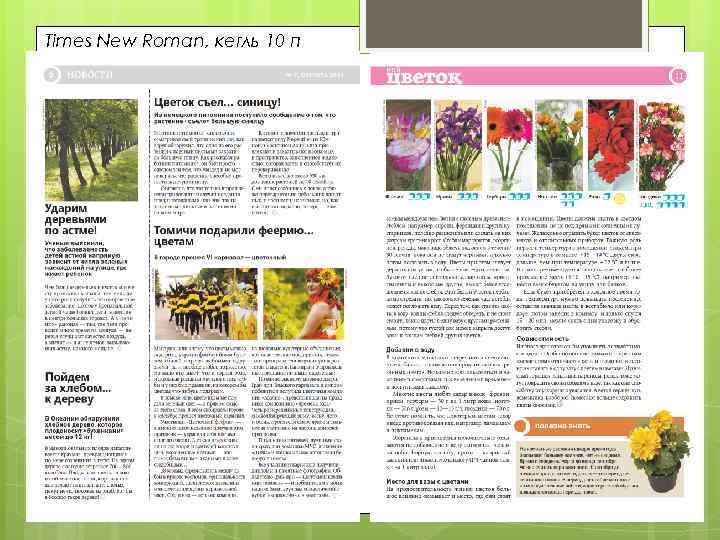

Times New Roman, кегль 10 п Times New Roman, кегль 10 п

Буквица Буквица

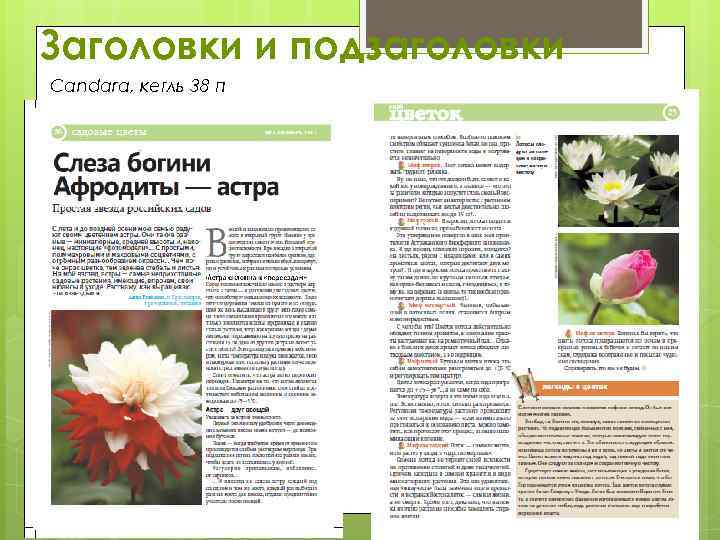

Заголовки и подзаголовки Candara, кегль 38 п Заголовки и подзаголовки Candara, кегль 38 п

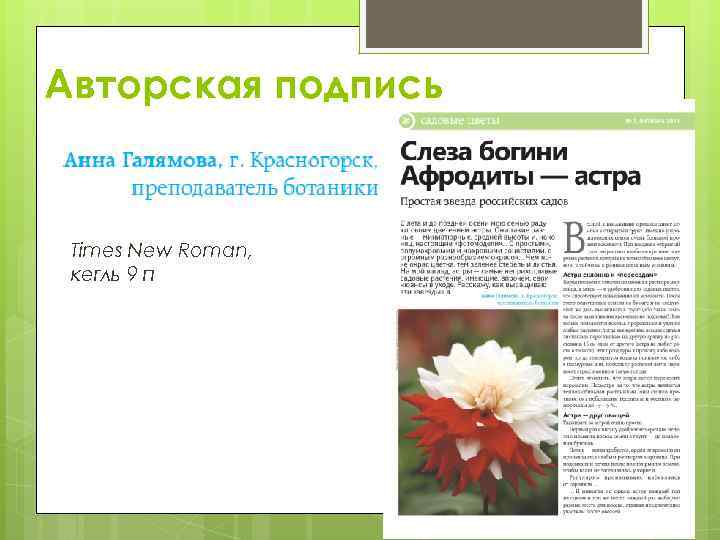

Авторская подпись Times New Roman, кегль 9 п Авторская подпись Times New Roman, кегль 9 п

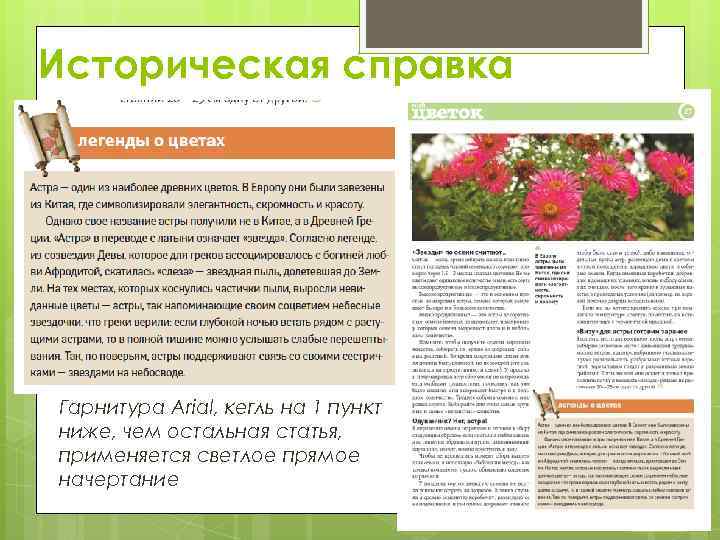

Историческая справка Гарнитура Arial, кегль на 1 пункт ниже, чем остальная статья, применяется светлое Историческая справка Гарнитура Arial, кегль на 1 пункт ниже, чем остальная статья, применяется светлое прямое начертание

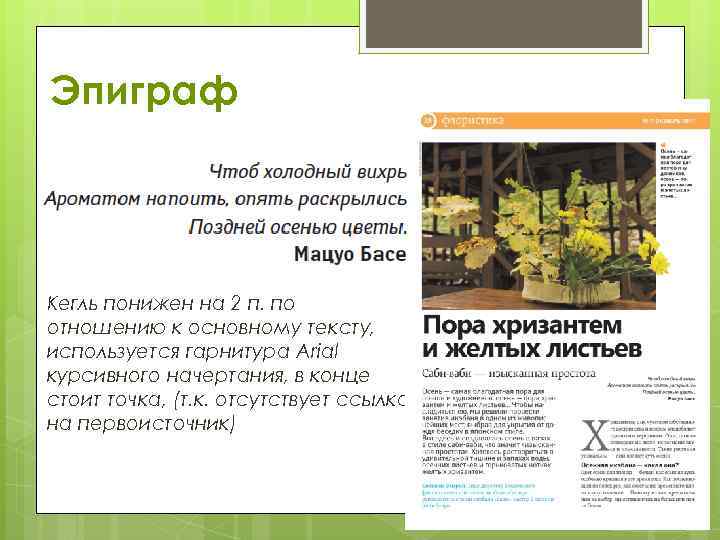

Эпиграф Кегль понижен на 2 п. по отношению к основному тексту, используется гарнитура Arial Эпиграф Кегль понижен на 2 п. по отношению к основному тексту, используется гарнитура Arial курсивного начертания, в конце стоит точка, (т. к. отсутствует ссылка на первоисточник)

Выдержка из текста Гарнитура Lusidafax, кегль 14 п Выдержка из текста Гарнитура Lusidafax, кегль 14 п

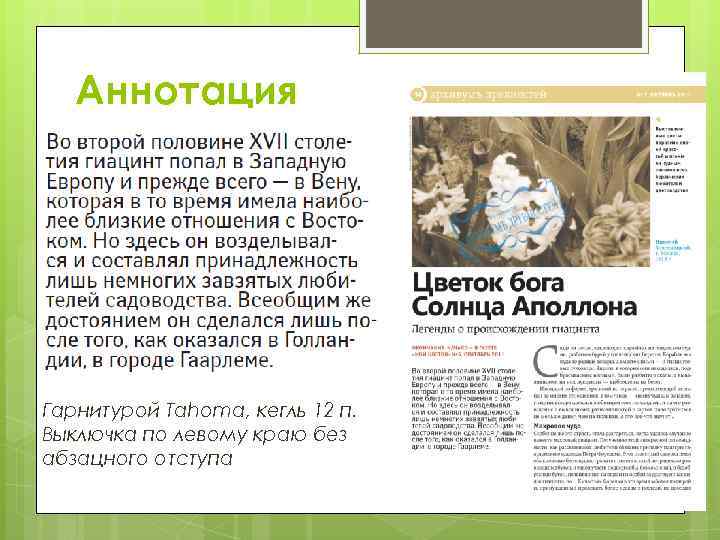

Аннотация Гарнитурой Tahoma, кегль 12 п. Выключка по левому краю без абзацного отступа Аннотация Гарнитурой Tahoma, кегль 12 п. Выключка по левому краю без абзацного отступа

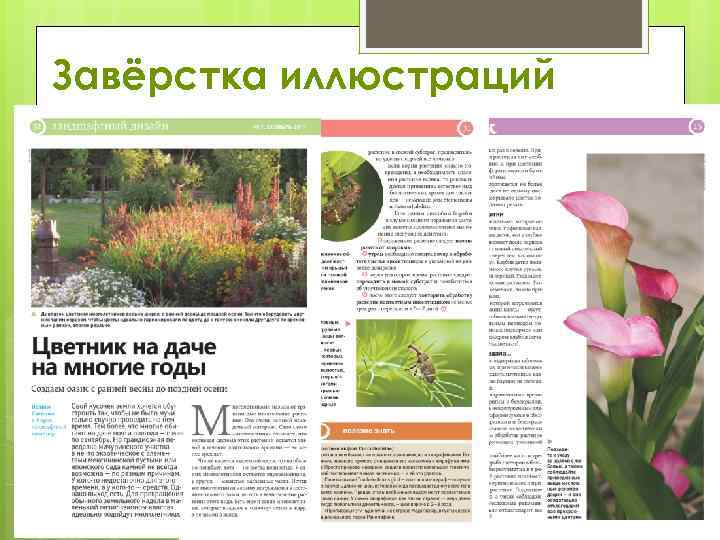

Завёрстка иллюстраций Завёрстка иллюстраций

Подрисуночные подписи Подрисуночные подписи

Колонтитул Колонтитул

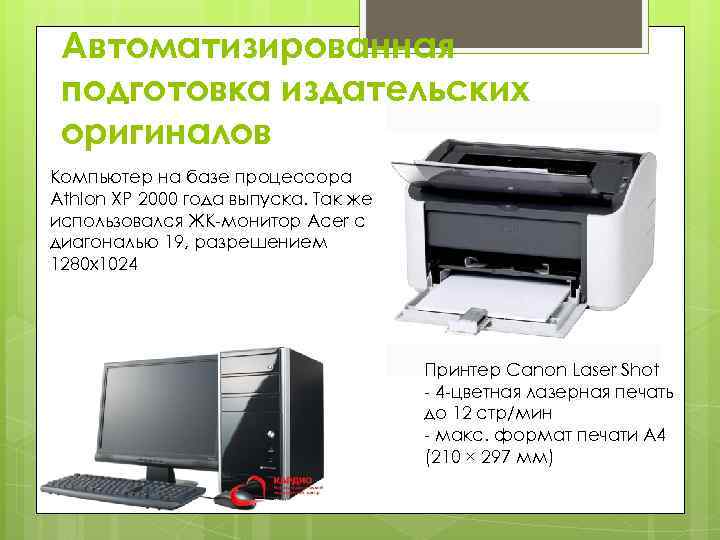

Автоматизированная подготовка издательских оригиналов Компьютер на базе процессора Athlon XP 2000 года выпуска. Так Автоматизированная подготовка издательских оригиналов Компьютер на базе процессора Athlon XP 2000 года выпуска. Так же использовался ЖК-монитор Acer с диагональю 19, разрешением 1280 x 1024 Принтер Canon Laser Shot - 4 -цветная лазерная печать до 12 стр/мин - макс. формат печати A 4 (210 × 297 мм)

Выбор программного обеспечения Вычитка производилась с помощью программы Microsoft Word Фотографии были обработаны с Выбор программного обеспечения Вычитка производилась с помощью программы Microsoft Word Фотографии были обработаны с помощью программы Corel. Draw X 4 Газета верстается при помощи программы In. Design

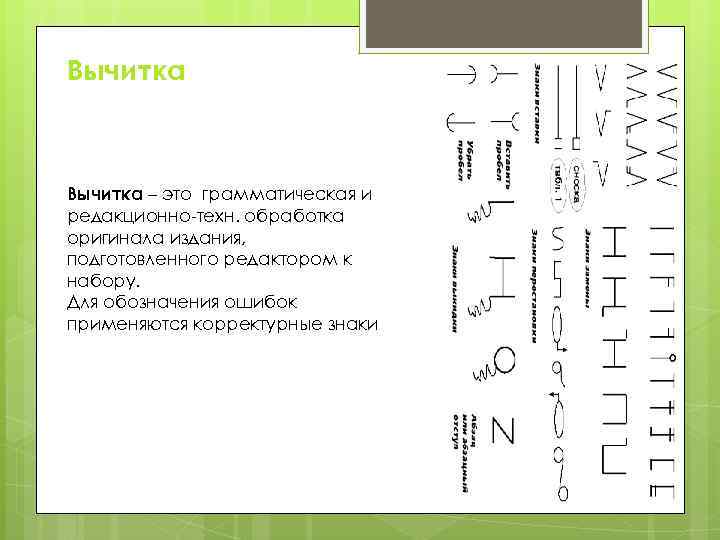

Вычитка – это грамматическая и редакционно-техн. обработка оригинала издания, подготовленного редактором к набору. Для Вычитка – это грамматическая и редакционно-техн. обработка оригинала издания, подготовленного редактором к набору. Для обозначения ошибок применяются корректурные знаки

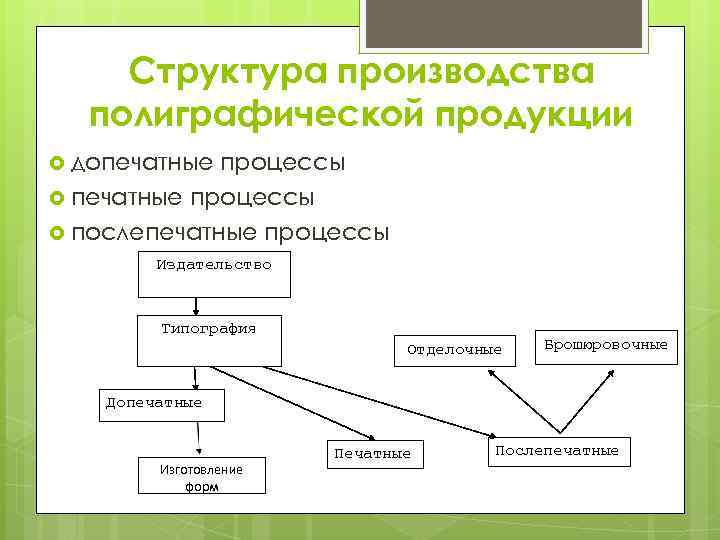

Структура производства полиграфической продукции допечатные процессы послепечатные процессы Издательство Типография Отделочные Брошюровочные Допечатные Изготовление Структура производства полиграфической продукции допечатные процессы послепечатные процессы Издательство Типография Отделочные Брошюровочные Допечатные Изготовление форм Печатные Послепечатные

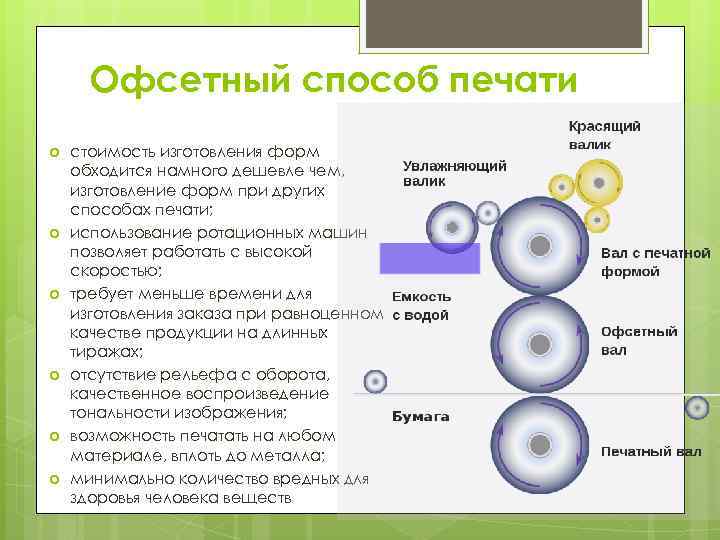

Офсетный способ печати стоимость изготовления форм обходится намного дешевле чем, изготовление форм при других Офсетный способ печати стоимость изготовления форм обходится намного дешевле чем, изготовление форм при других способах печати; использование ротационных машин позволяет работать с высокой скоростью; требует меньше времени для изготовления заказа при равноценном качестве продукции на длинных тиражах; отсутствие рельефа с оборота, качественное воспроизведение тональности изображения; возможность печатать на любом материале, вплоть до металла; минимально количество вредных для здоровья человека веществ

Допечатные процессы Печатная форма изготавливается по технологии Ct. P, т. е. по технологии прямого Допечатные процессы Печатная форма изготавливается по технологии Ct. P, т. е. по технологии прямого экспонирования офсетных пластин. Технология заключается в переносе информации из файла, минуя процессы вывода фотоформ, монтажа и копирования, непосредственно на формный материал. В качестве которого используются термальные пластины

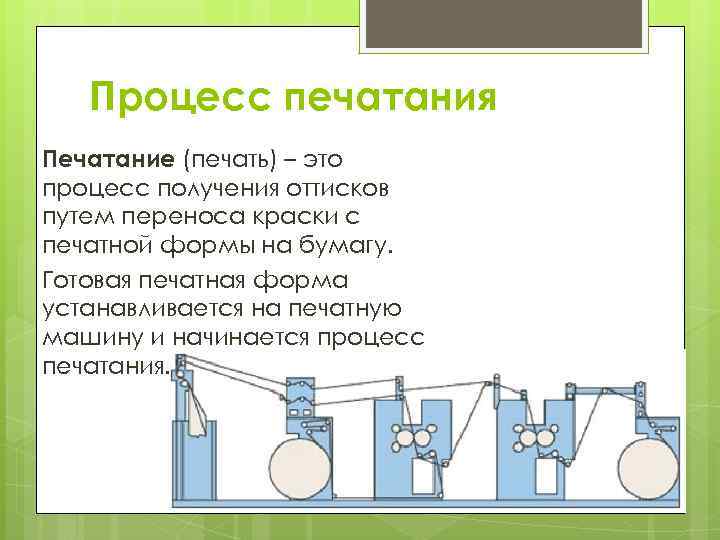

Процесс печатания Печатание (печать) – это процесс получения оттисков путем переноса краски с печатной Процесс печатания Печатание (печать) – это процесс получения оттисков путем переноса краски с печатной формы на бумагу. Готовая печатная форма устанавливается на печатную машину и начинается процесс печатания.

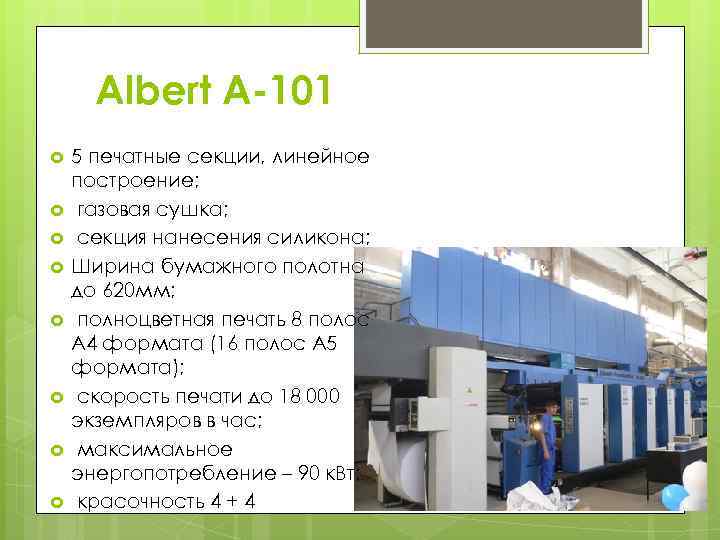

Albert A-101 5 печатные секции, линейное построение; газовая сушка; секция нанесения силикона; Ширина бумажного Albert A-101 5 печатные секции, линейное построение; газовая сушка; секция нанесения силикона; Ширина бумажного полотна до 620 мм; полноцветная печать 8 полос А 4 формата (16 полос А 5 формата); скорость печати до 18 000 экземпляров в час; максимальное энергопотребление – 90 к. Вт; красочность 4 + 4

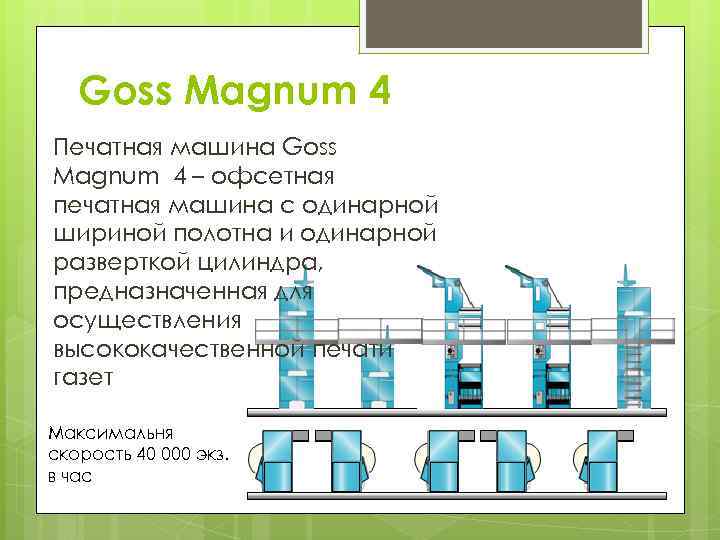

Goss Magnum 4 Печатная машина Goss Magnum 4 – офсетная печатная машина с одинарной Goss Magnum 4 Печатная машина Goss Magnum 4 – офсетная печатная машина с одинарной шириной полотна и одинарной разверткой цилиндра, предназначенная для осуществления высококачественной печати газет Максимальня скорость 40 000 экз. в час

Материалы Бумага – волокнистый материал с определённой степенью белизны, листовой или рулонный, матовый или Материалы Бумага – волокнистый материал с определённой степенью белизны, листовой или рулонный, матовый или глянцевый, разной толщины и плотности, размера, хорошо воспринимает краску. Для блока использовалась газетная бумага «Волга» объемом 4 печатных листа, Р=45 г/м 2. Для обложки - мелованная, покрытая силиконом бумага Galerie Brite P=60 г/м 2, Триадные краски - это набор из объёмом 1 печатный лист/ трех стандартных красок, которые являются составляющими субтрактивной цветовой модели CMYK, и дополнительной черной краски. CMYK включает в себя краски Cyan, Magenta, Yellow, Blacк, т. е. голубой, пурпурный и жёлтый цвета, чёрная краскакорректирующая.

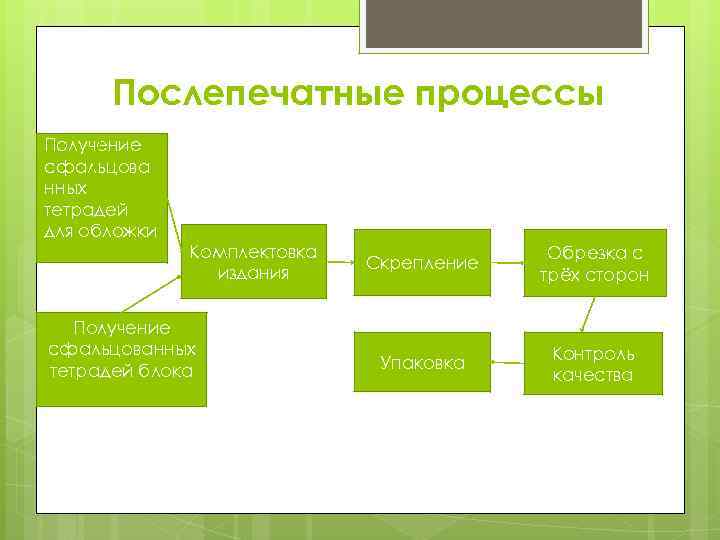

Послепечатные процессы Получение сфальцова нных тетрадей для обложки Комплектовка издания Получение сфальцованных тетрадей блока Послепечатные процессы Получение сфальцова нных тетрадей для обложки Комплектовка издания Получение сфальцованных тетрадей блока Скрепление Обрезка с трёх сторон Упаковка Контроль качества

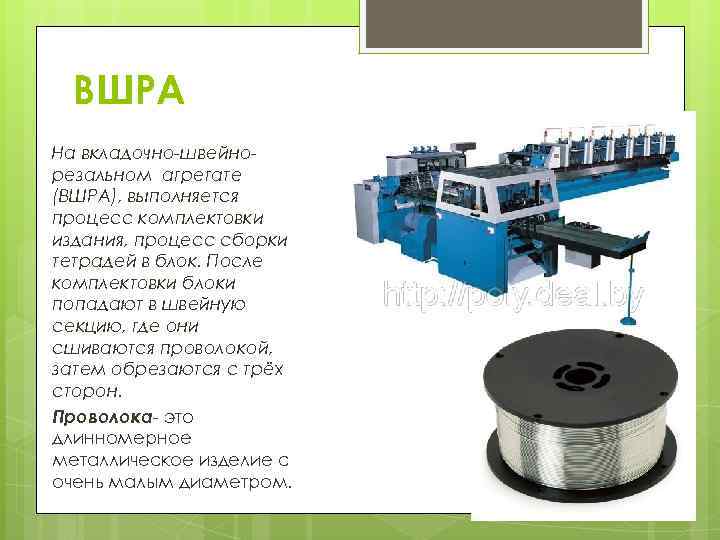

ВШРА На вкладочно-швейнорезальном агрегате (ВШРА), выполняется процесс комплектовки издания, процесс сборки тетрадей в блок. ВШРА На вкладочно-швейнорезальном агрегате (ВШРА), выполняется процесс комплектовки издания, процесс сборки тетрадей в блок. После комплектовки блоки попадают в швейную секцию, где они сшиваются проволокой, затем обрезаются с трёх сторон. Проволока- это длинномерное металлическое изделие с очень малым диаметром.

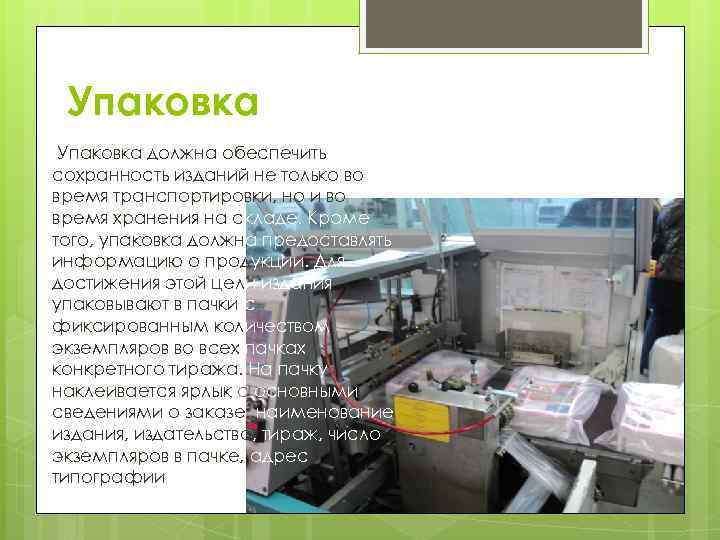

Упаковка должна обеспечить сохранность изданий не только во время транспортировки, но и во время Упаковка должна обеспечить сохранность изданий не только во время транспортировки, но и во время хранения на складе. Кроме того, упаковка должна предоставлять информацию о продукции. Для достижения этой цели издания упаковывают в пачки с фиксированным количеством экземпляров во всех пачках конкретного тиража. На пачку наклеивается ярлык с основными сведениями о заказе: наименование издания, издательство, тираж, число экземпляров в пачке, адрес типографии

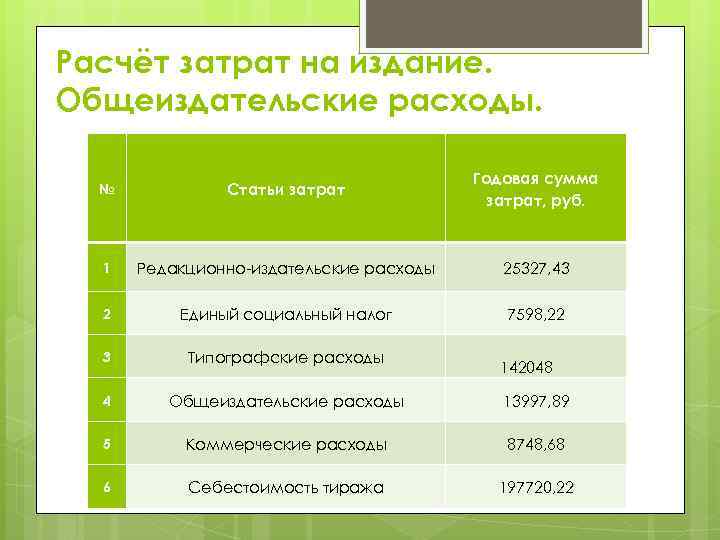

Расчёт затрат на издание. Общеиздательские расходы. № Статьи затрат Годовая сумма затрат, руб. 1 Расчёт затрат на издание. Общеиздательские расходы. № Статьи затрат Годовая сумма затрат, руб. 1 Редакционно-издательские расходы 25327, 43 2 Единый социальный налог 7598, 22 3 Типографские расходы 4 Общеиздательские расходы 13997, 89 5 Коммерческие расходы 8748, 68 6 Себестоимость тиража 197720, 22 142048

Редакционно-издательские расходы включают расход на обработку и оформление оригиналов Типографские расходы включают затраты на Редакционно-издательские расходы включают расход на обработку и оформление оригиналов Типографские расходы включают затраты на бумагу, краску, скобу, оплату услуг печатника и помощника печатника Общеиздательские расходы включают общепроизводственные и общехозяйские расходы издательства, не связанные с конкретным изданием Коммерческие расходы связаны с реализацией продукции, транспортировкой, рекламой

Расчёт стоимости одного экземпляра Статья затрат Расчёт затрат Сумма, руб. Себестоимость одного экз. 197720, Расчёт стоимости одного экземпляра Статья затрат Расчёт затрат Сумма, руб. Себестоимость одного экз. 197720, 22/ 34297 5, 76 Плановая прибыль 5, 76 / 20% 1, 15 НДС 10% (5, 76+1, 15) × 10% 0, 69 Цена одного экз. 5, 76+1, 15+0, 69 7, 60 Выручка от продажи тиража: 7, 60 × 34297 = 260657, 2 руб

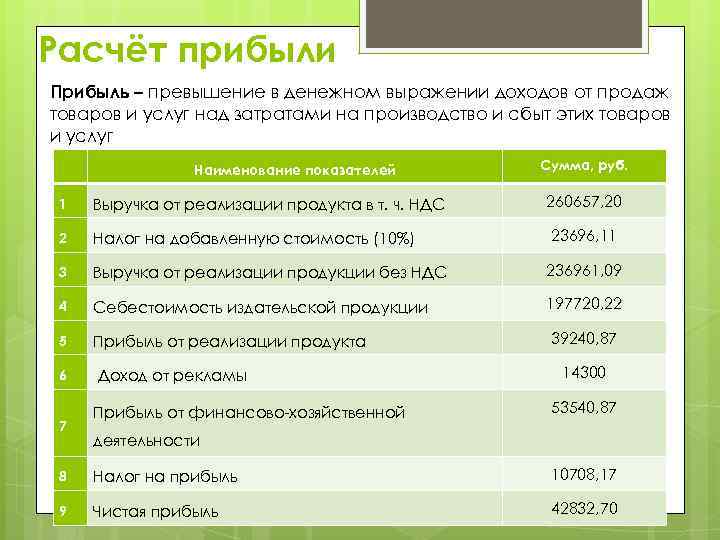

Расчёт прибыли Прибыль – превышение в денежном выражении доходов от продаж товаров и услуг Расчёт прибыли Прибыль – превышение в денежном выражении доходов от продаж товаров и услуг над затратами на производство и сбыт этих товаров и услуг Наименование показателей Сумма, руб. 1 Выручка от реализации продукта в т. ч. НДС 260657, 20 2 Налог на добавленную стоимость (10%) 23696, 11 3 Выручка от реализации продукции без НДС 236961, 09 4 Себестоимость издательской продукции 197720, 22 5 Прибыль от реализации продукта 39240, 87 6 7 Доход от рекламы Прибыль от финансово-хозяйственной 14300 53540, 87 деятельности 8 Налог на прибыль 10708, 17 9 Чистая прибыль 42832, 70
