Источники помех Естественного происхождения Атмосферное электричество Искуственного происхождения Магнитные бури Внешние Внутренние Радиолинии Промышлен. оборудован От соседних цепей ЛЖД ЛЭП От соседних кабелей Классификация источников 2/1/2018 влияний 5
Взаимные влияния между цепями связи и методы их уменьшения
Схемы взаимных электрического и магнитного влияний
Ø Влияние, проявляющееся на том конце цепи, где расположен генератор первой цепи, называется переходным влиянием на ближнем (передающем) конце А 0. Ø Влияние на противоположный конец цепи называется переходным влиянием на дальнем (приемном) конце Аl. Влияние между цепями 2/1/2018 8
Защищенность цепей от взаимных электромагнитных влияний Для обеспечения хорошего качества передачи сигналов необходимо, чтобы мощность сигнала в точке приема превосходила мощность помех. Степень превышения мощности сигнала над мощностью помех определяется параметром защищенности Аз = Рс - Рп Для симметричного кабеля Аз = 60, 8 д. Б, для коаксиального кабеля Аз = 70, 4+ 73√f , д. Б 9
Основными способами защиты кабельных цепей от влияний являются : Ø применение НС, обеспечивающих малые значения взаимных влияний: применение коаксиальных и волоконно-оптических кабелей Ø скрутка цепей в группы и повивы, подбор согласованных шагов скрутки, выполняется в процессе изготовления кабеля 10
Ø симметрирование кабелей связи Ø экранирование отдельных цепей и кабеля – используется при изготовлении коаксиального и симметричного кабеля Ø отбор цепей в многопарных абонентских кабелях связи, взаимная защищенность между которыми отвечает установленным нормам – используется при уплотнении цепей цифровыми системами передачи 2/1/2018 11
Симметрирование кабелей связи - комплекс мероприятий и электрических измерений, проводимых в процессе монтажа и строительства кабельной линии. Основные методы симметрирования v Конденсаторное симметрирование v Симметрирование скрещиванием v Симметрирование методом включения контуров противосвязи 2/1/2018 12
Конденсаторное симметрирование в симметричной четверке появляются взаимные влияния, которые необходимо компенсировать включением между проводниками четверки симметрирующих конденсаторов параллельно частичным емкостям. 2/1/2018 13
Коэффициенты емкостной связи и ассиметрии При симметрировании должно выполняться условие k 1 = k 2 = k 3 = 0. Ø k 1 = (С 13 + С 24) – (С 14 + С 23) Ø k 2= (С 13 + С 14) – (С 23 + С 24) Ø k 3= (С 13 + С 23) – (С 14 + С 24) Включение конденсаторов применяется также для сведения к минимуму коэффициентов емкостной асимметрии. Ø е 1 = С 10 - С 20 Ø е 1 = С 30 - С 40 Ø е 1 = (С 10 + С 20) - (С 30 + С 40) 2/1/2018 14
Скрещивание в кабелях связи Принцип скрещивания состоит в том, что токи помех с одного участка линии компенсируются токами помех с другого участка линии 1 5 Х 2 Х 6 Х Х 3 Х 7 ХХ 4 ХХ 8 ХХХ 2/1/2018 15
Экранирование электрических кабелей связи Ø По конструкции и принципу действия различают экраны, защищающие от внешних и от внутренних (взаимных) помех. Ø Для защиты от внешних помех кабель поверх сердечника покрывается металлическими оболочками. Они имеют сплошную цилиндрическую конструкцию и выполняются из свинца, алюминия или стали. Ø Известны также конструкции: Ø двухслойных экранирующих оболочек типа алюминий свинец, алюминий сталь Ø трехслойных ленточных конструкций (медь — сталь 2/1/2018 16 — медь)
Экранирование отдельных цепей и кабеля Металлические оболоч ки экраны кабелей связи: а — сплошные (1 — гладкий; 2 — гофрированный); б—ленточные (1 — спиральный; 2 — продольный); в — оплеточные (1 — из плоских проволок; 2 — из круглых проволок) 17
Your Topic Goes Here Your subtopic goes here
Коррозия кабельных оболочек и меры их защиты
Коррозия – это процесс разрушения металлических оболочек кабелей (свинцовых, стальных, алюминиевых), а также экранирующих покровов (стальной брони, медных и алюминиевых покровов) вследствие химического, механического, электрического воздействий окружающей среды, в результате которого происходит окисление и разрушение металла.

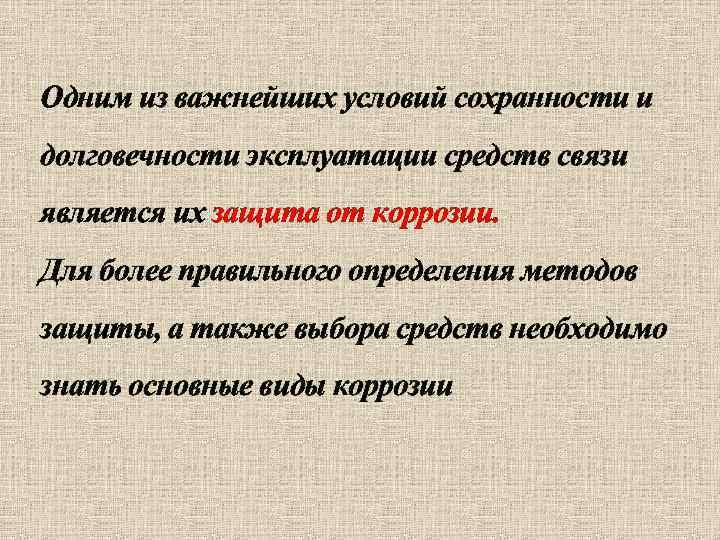

Одним из важнейших условий сохранности и долговечности эксплуатации средств связи является их защита от коррозии. Для более правильного определения методов защиты, а также выбора средств необходимо знать основные виды коррозии
Электрическая коррозия взаимодействие металла с коррозийной средой, при котором ионизация атомов металла и восстановление окислительного компонента коррозионной среды протекают не в одном акте, и их скорости зависят от электродного потенциала.
Химическая коррозия - взаимодействие металла с коррозийной средой, при которой происходит окисление металла
Газовая коррозия по типу относится к химической коррозии и происходит при отсутствии конденсации влаги на поверхности. Этот вид встречается на кабельных линиях при повышенных температурах в окружающей среде.
Межкристаллитная коррозия – переменные механические напряжения (вибрации), возникающие при транспортировке на большие расстояния, при прокладке кабелей вблизи шоссейных и железных дорог или на мостах
Атмосферная коррозия происходит в металлических конструкциях, эксплуатируемых в атмосфере. Этот вид коррозии относится к электрохимической.
Подземная коррозия вызывается химическим или электрохимическим действием окружающей среды в почвах и грунтах. Эта коррозия - опаснейшая для кабелей, имеющих свинцовую или алюминиевую оболочку и стальную броню, а также для фундаментов опор линий электропередач.
Подводная коррозия в морской воде определяется значительным содержанием в ней минеральных солей (0, 2… 3, 5 %).
Биокоррозия происходит под влиянием жизнедеятельности микроорганизмов, выделяющих вещества, которые ускоряют процесс коррозии. Она встречается на поверхности кабелей, а также на фундаментах опор ВЛ, трассы которых проходят по болотам и грунтам, где затруднен доступ воздуха.
Контактная коррозия - разновидность электрохимической коррозии. Этот вид коррозии вызывается контактом металлов, имеющих разные стационарные потенциалы в данном электролите.
Точечная коррозия - местная коррозия в виде отдельных точечных поражений, иногда еле заметна на глаз, но проникает глубоко в металл.
Коррозия блуждающим током электрохимическая коррозия металла, вызываемая воздействием на кабель блуждающих токов от некоторых внешних электрических установок. Источником блуждающих токов и коррозии является рельсовая сеть электрифицированного транспорта или распределительная сеть постоянного тока с частичным или полным возвратом рабочего тока через землю.
Защитные меры по коррозии оболочек кабелей связи производятся как на источниках, вызывающих коррозию ( установках электрифицированного транспорта) , так и на сооружениях связи.
На электрифицированном транспорте осуществляются следующие меры защиты: Ø уменьшают сопротивление рельсов путем качественной сварки стыков; Ø улучшают изоляцию рельсов от земли (полотно из гравия, щебня, песка); Ø переполюсовывают источники питания так, чтобы заземлялся минусовый электрод 34
На сооружениях связи такими мерами защиты являются: Ø выбор трассы с менее агрессивным грунтом (песок, глина, суглинок, нежирный чернозем); Ø применение кабелей с герметичными полиэтиленовыми шлангами поверх металлических оболочек (обязательно для алюминия и стали); Ø электрический дренаж (от электрической коррозии); Ø катодные установки (от электрической и почвенной коррозии); Ø изолирующие муфты (от электрической коррозии); Ø протекторные установки (от почвенной коррозии); Ø антивибраторы амортизирующие, рессорные подвески 35 (от межкристаллитной коррозии).
Почвенная коррозия Ø Почвенной коррозией называется процесс разрушения металлической оболочки кабеля, вызванный электрохимическим взаимодействием металла с окружающей его почвой. Основные причины, вызывающие почвенную коррозию: Ø содержание в почве влаги, органических веществ, солей, кислот, щелочей, Ø неоднородность оболочки кабеля, Ø неоднородность химического состава грунта, соприкасающегося с оболочкой кабеля, Ø неравномерное проникание кислорода воздуха к оболочке кабеля. 2/1/2018 36
Ø В результате на поверхности металла образуются гальванические пары, что сопровождается циркуляцией тока между металлом и окружающей средой. В местах выхода токов из оболочки кабеля в грунт образуются анодные зоны, в которых и происходит разрушение оболочки. Ø Интенсивность коррозии зависит от степени агрессивности среды, которая характеризуется двумя параметрами: удельным сопротивлением грунта p и химической характеристикой грунта по кислотному содержанию р. Н (р. Н — это кислотное число, характеризующее число ионов водорода в единице объема грунта). 2/1/2018 37
По химическому содержанию (кислотному числу р. Н) грунты также делятся на три категории: Øр. Н = 5 — кислотные грунты, содержащие растворы серной, азотной, соляной кислот (торф, перегной, чернозем, отходы производства и др. ); Øр. Н = 5. . . 10 — нейтральные грунты (песок, глина, скала); Øр. Н = 10. . . 15— щелочные грунты, содержащие растворы кальция, натрия, калия, фосфора и др. (известь, удобрения, зола и т. д. ). 2/1/2018 38
Различные металлы по разному ведут себя в различных грунтах. Ø Свинец разрушается главным образом в щелочных средах, а также в кислотных средах при потенциале выше 1, 5 В. Ø Алюминий подвержен весьма интенсивной коррозии в щелочных средах, в кислотных средах. Ø На сталь весьма агрессивно действует кислотная среда и меньше влияет щелочная. 2/1/2018 39
По удельному сопротивлению грунты подразделяются на три категории: Ø низкоагрессивные (песчаные, глинистые, каменистые); Ø среднеагрессивные (суглинистые, лесные, слабый чернозем); Ø высокоагрессивные (торф, известь, чернозем, перегной, мусор). Третья категория грунтов весьма опасна для металлических оболочек в коррозионном отношении. 2/1/2018 40
Катодные станции К оболочке кабеля, имеющей положительный потенциал по отношению к земле (анодная зона), присоединяют отрицательный полюс от постороннего источника тока, тем самым придавая оболочке отрицательный потенциал и напряжение источника тока переводит анодную зону на оболочке кабеля в катодную. Положительный полюс источника тока заземляют. 2/1/2018 41
Ø Для катодной защиты применяются катодные станции, представляющие собой выпрямительное устройство с селеновыми выпрямителями или германиевыми диодами. Ø Выпускаются катодные станции с встроенными выпрямителями, имеющими плавную или ступенчатую регулировку выпрямительного напряжения. Ø Эффективным мероприятием по защите от коррозии кабельных оболочек является применение автоматических катодных станций (например, АСКЗ 1200), обеспечивающих автоматическое поддержа ние защитного потенциала в заданном диапазоне. 2/1/2018 42
Протекторные установки Для создания отрицательного потенциала на оболочке кабеля используется не посторонний источник тока, а ток, появляющийся за счет разности электрохимических потенциалов при соединении различных металлов (меди — 0, 377; свинца — 0, 126; стали — 0, 44; алюминия — 1, 66; магния — 2, 37). Этот ток направлен от более высокого потенциала к более низкому. В результате его действия разрушению подвергается металл с более низким потенциалом. Обычно для протекторных электродов (протекторов) используются магниевые сплавы МЛ, состоящие из магния, алюминия и цинка 2/1/2018 43
Ø Электрод представляет собой цилиндр длиной 600. . . 900 мм, диаметром 150. . . 240 мм с контактным стальным стержнем. Применяются три типа протекторов: ПМ 5 У, ПМ 10 У и ПМ 20 У. Ø Катодная зона на оболочке кабеля создается в результате ее соединения изолированным проводом с заземленным протекторным электродом, имеющим более низкий электрохимический потенциал, чем потенциал заземляемой оболочки. Оболочка становится катодной и защищена от коррозии. 2/1/2018 44
Электрический дренаж Ø Электрический дренаж — это отвод блуждающих токов с защищаемого кабеля посредством проводника. Дренаж подключается к кабелю в середине анодной зоны, т. е. там, где кабель имеет наибольший положительный потенциал по отношению к земле. Блуждающие токи по дренажному кабелю отводятся из оболочки защищаемого кабеля к рельсам или минусовой шине, питающей подстанции. В результате анодная зона на кабеле превращается в катодную. 2/1/2018 45
Защита сооружений связи от опасных и мешающих влияний 2/1/2018 46
Различают следующие виды внешних влияний: Ø электрические, обусловленные действием электрического поля; Ø магнитные, возникающие за счет действия магнитного поля; Ø гальванические, появляющиеся вследствие наличия в земле блуждающих токов, создаваемых ВВЛ и использующих землю в качестве обратного проводника. Ø Под действием блуждающих токов на оболочках кабелей связи появляется напряжение и в цепях связи возникает влияние. Особенно велико гальваническое влияние при аварийных режимах ВВЛ и в местах расположения электростанций. 47
Под действием внешних электромагнитных полей в сооружениях связи могут возникать напряжения и токи: Ø опасные, при которых появляются большие напряжения и токи, угрожающие жизни обслуживающего персонала и абонентов или приводящие к повреждению аппаратуры и линейных сооружений. Опасными считаются: напряжение U > 36 В, ток I > 15 м. А; Ø мешающие, при которых возникают помехи, шумы, искажения, приводящие к нарушению нормальной работы средств связи. Мешающими считаются: напряжение U ~ 1. . . 2 м. В, 2/1/2018 48 ток I ~ 1 м. А.
Источниками внешних электромагнитных влияний на электрические НСЭ являются: Ø атмосферное электричество (гроза), Ø высоковольтные линии (ВВЛ), Ø электрические железные дороги (ЭЖД) Ø радиостанции (PC), Опасное влияние в аварийном режиме оказывают: Ø атмосферное электричество Ø ВВЛ, мешающее влияние оказывают: Ø ЭЖД, Ø ВВЛ, 2/1/2018 Ø PC. 49
Источник Характер внешнего влияния ЛЭП Мероприятия, проводимые на линиях влияющих связи Опас 1. Автоматика ные и 2. Сглаживаю мешаю щие фильтры щие 3. Экранирую поля щие тросы 1. Относ трассы 2. Каблирование 3. Скрещивание и симметрирование 4. Экранирование 5. Разрядники и предохранители 6. Заземления 7. Нейтрализирую щие и редукционные 2/1/2018 50 трансформаторы
Источник Характер внешнего влияния ЭЖД Мероприятия, проводимые на линиях влияющих связи Опасное 1. Сглаживающие 1. Относ трассы и мешаю фильтры 2. Каблирование щее поле 2. Отсасывающие 3. Скрещивание и трансформаторы симметрирова 3. Увеличение проводимости и 4. Экранирование изоляции рельсов 5. Разрядники и 4. Автоматическое предохранители отключение ЭЖД 6. Заземление 2/1/2018 51
Источник внешнего влияния Характер влияния Атмо- Опасное сферное поле электричество Мероприятия, проводимые на линиях влияющих связи 1. Молниеотводы на воздушных линиях 2. Тросы на кабельных линиях 3. Каскадная защита 4. Разрядники и предохранители, варисторы, лавинные диоды 2/1/2018 52
Источник внешнего влияния Характер влияния Радио- Мешаю станция щие поля Мероприятия, проводимые на линиях влияющих на линиях связи 1. Выбор несущей частоты 2. Относ радиостанции 2/1/2018 1. Относ трассы 2. Каблирование 3. Скрещивание и симметриро вание 4. Фильтры и запирающие катушки 53
Влияние на оптические кабели В конструкциях ОК используются внешние металлические элементы в виде Ø механической защиты сердечника ОК с центральным металлическим элементом, Ø для увеличения срока службы ОВ применяется экраны, Ø различные варианты металлических оболочек , оплеток, бронепокровов. 2/1/2018 54
Ø При высоких уровнях напряжений на ВВЛ возникает мощное электрическое поле (опасное влияние), и при определенных условиях (дождь, высокий уровень загрязнения атмосферы) образуется электрическая дуга, приводящая к разрушению ОК. Ø Эффект Керра проявляет себя возникновением двойного лучепреломления под действием электрического поля. Ø Величина двойного лучепреломления прямо пропорциональна квадрату напряженности электрического поля. Ø Эффект Фарадея приводит к повороту поляризации светового луча при воздействии магнитного поля. 2/1/2018 55
На ОК и ОВ оказывают опасное влияние грозовые разряды, высоковольтные линии (ВВЛ), электрифициро ванные железные дороги в аварийном и нормальном режимах работы. При грозовых разрядах и коротких замыканиях на ВВЛ возможно такие воздействия на ОК, как Ø разогрев полимерных элементов под действием протекающих токов, Ø их разрушение, Ø сокращение срока службы других конструктивных элементов ОК, Ø мешающее влияние так же проявляется в эффектах Керра и Фарадея, которые приводят к увеличению дисперсии и затухания. 2/1/2018 56
Влияние линий электропередач Электроэнергия может передаваться по линиям электропередачи переменного и постоянного токов Напряжения ЛЭП переменного тока: 3, 3; 6, 6; 11; 35; 220; 500 и 750 к. В. Напряжения ЛЭП постоянного тока: 400; 500; 600; 800; 1000 к. В 2/1/2018 57
Влияния, оказываемые ЛЭП на линии связи, могут быть электрическими и магнитными. В зависимости от режима работы ЛЭП преобладает то или иное влияние. На линии связи воздействуют как ЛЭП переменного тока, так и постоянного. Ø ЛЭП переменного тока влияют в основном на частоте 50 Гц и на высших гармониках, главным образом, в тональном диапазоне частот; Ø ЛЭП постоянного тока — оказывают влияние за счет пульсирующих составляющих при выпрямлении тока преимущественно ртутными выпрямителями. 2/1/2018 58
Ø Сравнивая агрессивное воздействие ЛЭП переменного и постоянного токов на ЛС, можно отметить, что первые действуют гораздо сильней, чем вторые, и требуют относа линий связи на значительное расстояние. Ø По диапазону частот наиболее вредное воздействие оказывают ЛЭП постоянного тока Показатель Частота Сила влияния Относ трассы Характер влияния Единица измерения к. Гц условная единица Переменный ток 0, 005 -3 Постоянный ток 30 50 1 км 5 0, 1 Опасное 2/1/2018 Опасное мешающее 59
Влияние атмосферного электричества Ø Опасному воздействию атмосферного электричества подвержены как электрические, так и оптические НСЭ, как воздушные, так и кабельные линии связи. На территории Москвы и Московской области среднее число грозовых дней в году составляет 20— 25. Ø Установлено, что в течение грозового периода в районах с грозодеятельностью 20— 25 дней в году на каждые 100 км трассы приходится восемь—десять случаев прямого удара молнии в линию связи. 2/1/2018 60
Молния — это электрический разряд через воздух. Путь, образованный разрядом атмосферного электричества, называется каналом молнии. Канал молнии обладает примерно следующими параметрами: Ø напряжение 1— 10 млн. В; Ø ток молнии 20— 30 к. А - 1200 к. А; Ø длительность удара молнии 0, 3— 0, 5 с; Ø число разрядов за один удар 3— 10; Ø время одного разряда 100— 200 мкс; Ø длина канала молнии 2— 3 км; Ø скорость движения лидера 100 км/с; Ø температура в канале молнии 20 2/1/2018 000°С. 61
Высокое напряжение на проводах линий связи при грозовых разрядах появляется или вследствие индукции от разряда облака в землю, или в результате непосредственного разряда в линию связи (прямой удар). Чаще молнией поражаются наиболее высокие наземные предметы. Однако молния может ударить и в ровную поверхность земли, устремляясь в область большей электропроводности почвы. Если грунт, в который заложен подземный кабель, имеет большое удельное сопротивление, то разряды молнии, реагируя на наличие в почве хорошо проводящих металлических оболочек кабеля, ударяют в поверхность земли над этим кабелем. Чаще всего повреждения подземных кабелей наблюдаются в грунтах с большим сопротивлением (каменистых, гранитных, песчаных и т. п. ). 2/1/2018 62
Влияние электрифицированных железных дорог Контактные сети магистральных и пригородных электрифицированных железных дорог, трамвая, троллейбуса также оказывают влияние на линии связи. Напряжения в контактных сетях постоянного тока: трамваи и троллейбусы 0, 6 к. В, пригородная эл. ж. д. 1, 65 к. В, магистральная эл. ж. д. 3, 3 к. В. Напряжения в сетях переменного тока магистральных эл. ж. д. 25 к. В. 2/1/2018 63
– Удар молнии: а) непосредственно в кабель; б) через дерево Ток молнии распространяется по земле во все стороны, и если поблизости находится кабель, то большая часть тока может пройти в его металлическую оболочку. Между местом удара молнии и кабелем могут возникнуть большие напряжения и образоваться электрическая дуга, достигающая 30 м, а иногда и 2/1/2018 64 больше.
Повреждения кабеля от токов молнии весьма разнообразны: Ø от сильного нагрева расплавляется свинцовая оболочка, сгорает джутовая оплетка, обгорает изоляция, расплавляются жилы кабеля и т. д. Ø Под действием внешних сил, образующихся от давления паров влаги грунта и газов, возникающих при сгорании джутовой оплетки, образуются вмятины на оболочке, прогибы кабеля, разрывы ленточной брони и т. п. Ø Вследствие больших индуктированных напряжений, возникающих между жилами и оболочкой кабеля, пробивается изоляция жил. 2/1/2018 65
При прохождении кабеля вблизи лесных массивов вероятность повреждения существенно меняется, так как деревья по краю леса будут принимать на себя удары молнии с некоторой полосы, прилегающей к лесу. Поэтому число повреждений кабелей с металлической оболочкой, проложенных непосредственно по краю леса, в несколько раз превышает число повреждений кабелей, проложенных на открытой местности. 2/1/2018 66
На участках кабельной линии, где расчетное вероятное число повреждений от ударов молнии больше допустимого, проводят следующие мероприятия: применение грозостойких кабелей, т. е. кабелей с повышенной проводимостью оболочки (алюминий) и повышенной электрической прочностью изоляции, включение в муфтах малогабаритных разрядников, прокладка грозозащитных тросов. 2/1/2018 67
Разрядники и предохранители Разрядники: а — двухэлектродный Р 350; б— трехэлектродный Р 35; в — малогабаритный Р 4 2/1/2018 Предохранитель и термическая катушка 68
Ø При прямых ударах молнии в воздушную линию связи в проводах появляются очень большие напряжения — до 1200 к. В. Ø Схемы защиты с одним разрядником не могут обеспечить надежную защиту аппаратуры связи от таких больших напряжений Ø. Поэтому в целях снижения величины опасных напряжений применяют дополнительную, так называемую каскадную (ступенчатую) защиту. При такой защите через определенные расстояния на подходе воздушной линии к защищаемому сооружению подключают искровые раз рядники ИР 7, ИР 10 и т. д. (цифра указывает величину воздушного промежутка между электродами). 2/1/2018 69
Каскадная защита воздушных линий связи При появлении перед искровыми разрядниками электромагнитной волны с большой амплитудой срабатывает первый искровой разрядник ИР 20, рассчитанный на очень высокое напряжение, и затем в зависимости от амплитуды волны — последующие разрядники, что значительно уменьшает амплитуду падающей 2/1/2018 70 волны и ограничивает поступающее на станцию напряжение.
Молниеотводы Для молниеотвода используют стальную линейную проволоку диаметром 4. . . 5 мм, нижний конец которой отводится. Этот отвод называют заземлителем. Длина отвода проволоки заземлителя зависит от характера грунта и может быть равна 1. . . 12 м. 2/1/2018 71
Устройство заземлений 2/1/2018 72
Ø Глубина залегания заземлителя равна 0, 7 м. Ø Чем больше удельное сопротивление грунта, тем больше должна быть длина отвода заземлителя. На промежуточных и угловых опорах обычно не делают отвода, а доводят проволоки до комля столба. Ø По условиям техники безопасности на опорах, имеющих пересечение или сближение с ВВЛ, на высоте 30 см от земли на молниеотводе делается разрыв, создающий искровой промежуток длиной 50 мм. 2/1/2018 73
Ø Если грозостойкость кабелей недостаточна, то их дополнительно защищают с помощью медных, биметаллических или стальных тросов. Тросы прокладывают выше кабеля на глубине, равной половине глубины его залегания, но не менее 0, 4 м. Ø Расстояние между тросами 0, 4— 1, 2 м. Ø Тросы по всей длине через определенные интервалы должны иметь заземления. Число защитных проводов или тросов определяют расчетным путем. 2/1/2018 74
Влияние линий электропередач Электроэнергия может передаваться по линиям электропередачи переменного и постоянного токов Напряжения ЛЭП переменного тока: 3, 3; 6, 6; 11; 35; 220; 500 и 750 к. В. Напряжения ЛЭП постоянного тока: 400; 500; 600; 800; 1000 к. В 2/1/2018 75
Редукционные трансформаторы Первичная I и вторичная II обмотки РТ имеют одинаковое число витков и намотаны на замкнутый железный сердечник. Первичная обмотка включается в разрез металлического покрова (оболочку, броню, экран) защищаемого кабеля 1 1, а вторичная — в разрез жил кабеля 2 2 2/1/2018 76
Ø Первичная обмотка РТ обычно выполняется из медного изолированного проводника, поперечное сечение которого не меньше общего эквивалентного поперечного сечения металлического покрова кабеля. Ø Вторичная обмотка представляет собой пучок изолированных друг от друга жил, по конструкции одинаковых с жилами защищаемого кабеля 2/1/2018 77
Ø Ток высоковольтной линии индуцирует ЭДС и токи в жилах кабеля и оболочке. Ø Ток в оболочке в свою очередь через редукционный трансформатор наводит в жилах кабеля дополнительный ток, противоположно направленный по отношению к токам влияния в жилах кабеля. Таким образом, за счет трансформатора ток помех в кабеле снижается на величину тока трансформации 2/1/2018 78
Your Topic Goes Here Your subtopic goes here Москва 2010
v. В симметричных кабелях необходимо использовать следующие способы защиты от взаимных и внешних: Симметрирование кабелей связи или скрещивание Экранирование кабеля v В коаксиальных кабелях требуемый эффект защиты достигают за счет Your subtopic goes here электромагнитного экранирования. v. Для защиты от коррозии : - выбор трассы с менее агрессивным грунтом (песок, глина, суглинок, нежирный чернозем); - применение кабелей с герметичными полиэтиленовыми шлангами поверх металлических оболочек (обязательно для алюминия и стали); - электрический дренаж (от электрической коррозии); - катодные установки (от электрической и почвенной коррозии); -изолирующие муфты (от электрической коррозии); протекторные установки (от почвенной коррозии); - антивибраторы амортизирующие, рессорные подвески (от межкристаллитной коррозии). v. В местах с пересечением с ВВЛ, ЭЖД использовать: v 5. Разрядники и предохранители 6. Заземление 7. Редукционные трансформаторы Для защиты от наводок с радиостанций: . Фильтры и запирающие катушки Your Topic Goes Here
1. Для защиты от атмосферного электричества необходимо использовать: Молниеотводы на воздушных линиях 2. Тросы на кабельных линиях 3. Каскадная защита 4. Разрядники и предохранители, варисторы, лавинные диоды Your Topic Goes Here Your subtopic goes here Мероприятия на влияющих линиях Автоматика Сглаживающие фильтры Экранирующие тросы Сглаживающие фильтры Отсасывающие трансформаторы Увеличение проводимости и изоляции рельсов Выбор несущей частоты Относ радиостанции
v В симметричных кабелях использовать следующие способы защиты от взаимных и внешних: Симметрирование кабелей связи или скрещивание Экранирование кабеля v В коаксиальных кабелях требуемый эффект защиты достигают за счет электромагнитного экранирования. 2/1/2018 82
