Скачать презентацию Бурлаков Павел Группа 240 08 02 2018 1 Скачать презентацию Бурлаков Павел Группа 240 08 02 2018 1

Вариатор Mitsubishi ASX-Бурлаков.pptx

  • Количество слайдов: 22

Бурлаков Павел Группа 240 08. 02. 2018 1 Бурлаков Павел Группа 240 08. 02. 2018 1

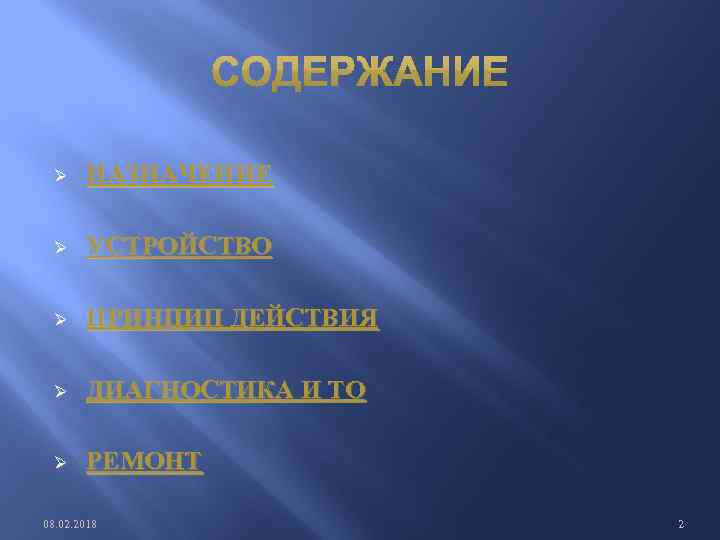

Ø НАЗНАЧЕНИЕ Ø УСТРОЙСТВО Ø ПРИНЦИП ДЕЙСТВИЯ Ø ДИАГНОСТИКА И ТО Ø РЕМОНТ 08. Ø НАЗНАЧЕНИЕ Ø УСТРОЙСТВО Ø ПРИНЦИП ДЕЙСТВИЯ Ø ДИАГНОСТИКА И ТО Ø РЕМОНТ 08. 02. 2018 2

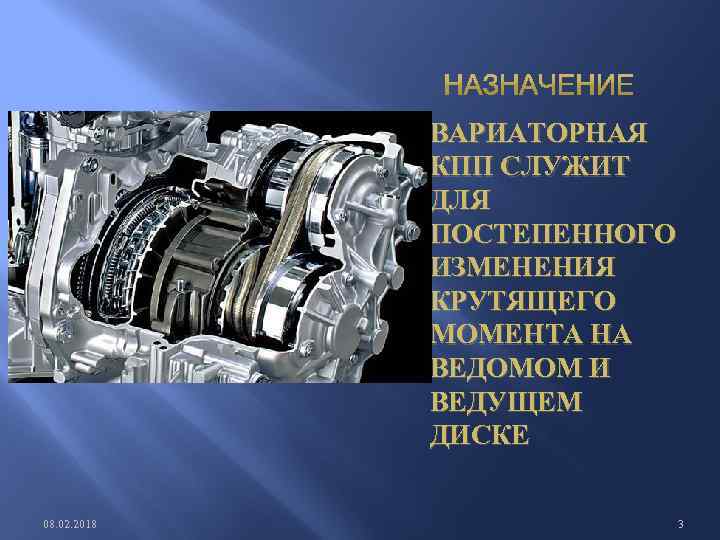

ВАРИАТОРНАЯ КПП СЛУЖИТ ДЛЯ ПОСТЕПЕННОГО ИЗМЕНЕНИЯ КРУТЯЩЕГО МОМЕНТА НА ВЕДОМОМ И ВЕДУЩЕМ ДИСКЕ 08. ВАРИАТОРНАЯ КПП СЛУЖИТ ДЛЯ ПОСТЕПЕННОГО ИЗМЕНЕНИЯ КРУТЯЩЕГО МОМЕНТА НА ВЕДОМОМ И ВЕДУЩЕМ ДИСКЕ 08. 02. 2018 3

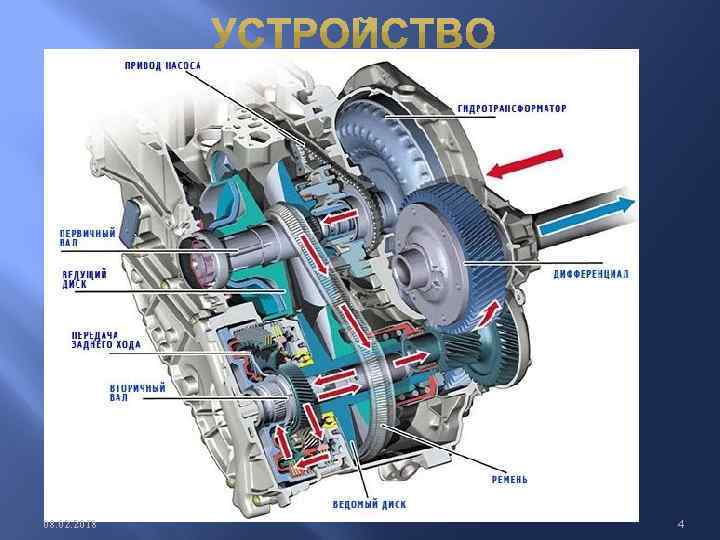

08. 02. 2018 4 08. 02. 2018 4

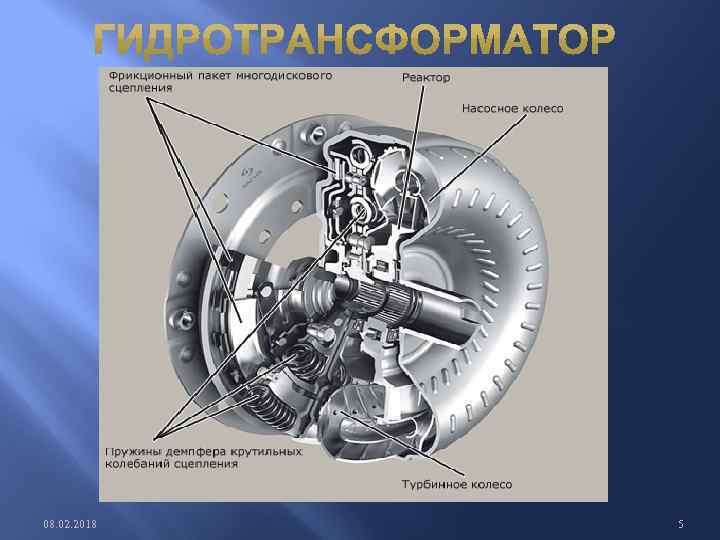

08. 02. 2018 5 08. 02. 2018 5

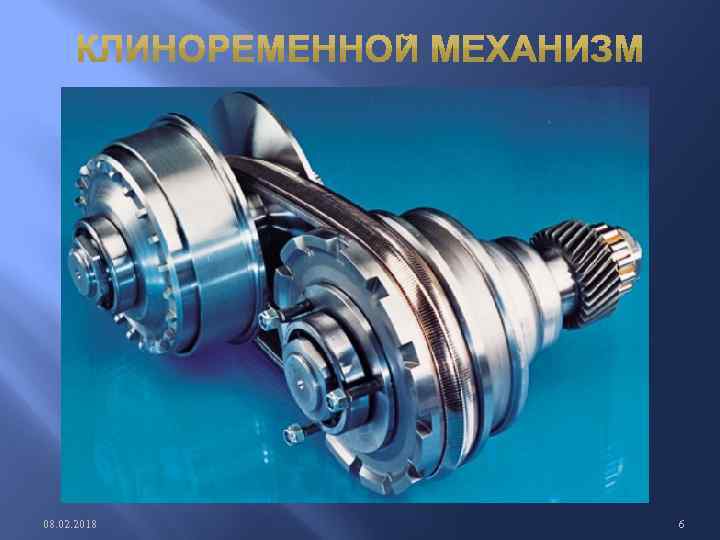

08. 02. 2018 6 08. 02. 2018 6

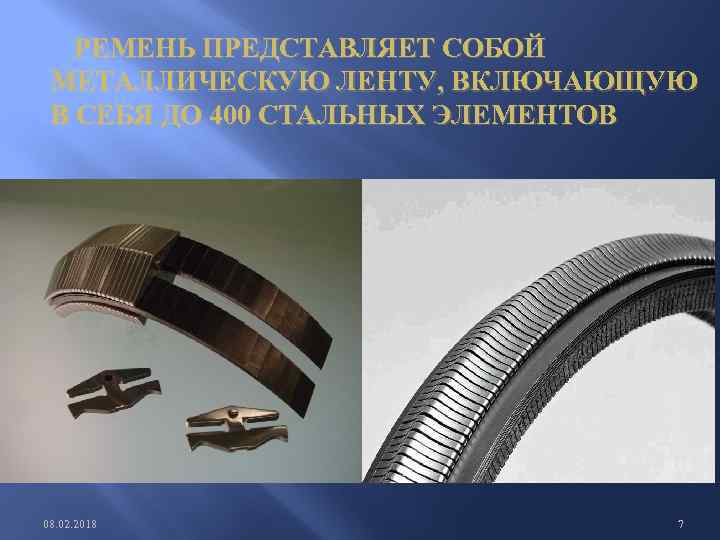

 РЕМЕНЬ ПРЕДСТАВЛЯЕТ СОБОЙ МЕТАЛЛИЧЕСКУЮ ЛЕНТУ, ВКЛЮЧАЮЩУЮ В СЕБЯ ДО 400 СТАЛЬНЫХ ЭЛЕМЕНТОВ 08. РЕМЕНЬ ПРЕДСТАВЛЯЕТ СОБОЙ МЕТАЛЛИЧЕСКУЮ ЛЕНТУ, ВКЛЮЧАЮЩУЮ В СЕБЯ ДО 400 СТАЛЬНЫХ ЭЛЕМЕНТОВ 08. 02. 2018 7

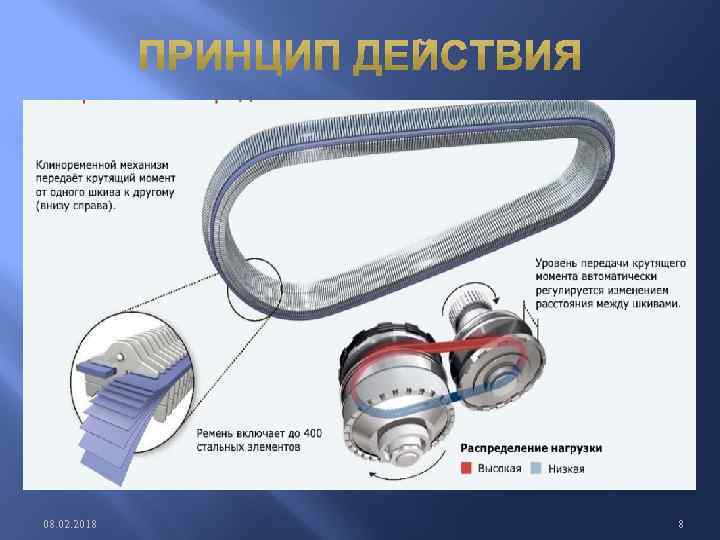

08. 02. 2018 8 08. 02. 2018 8

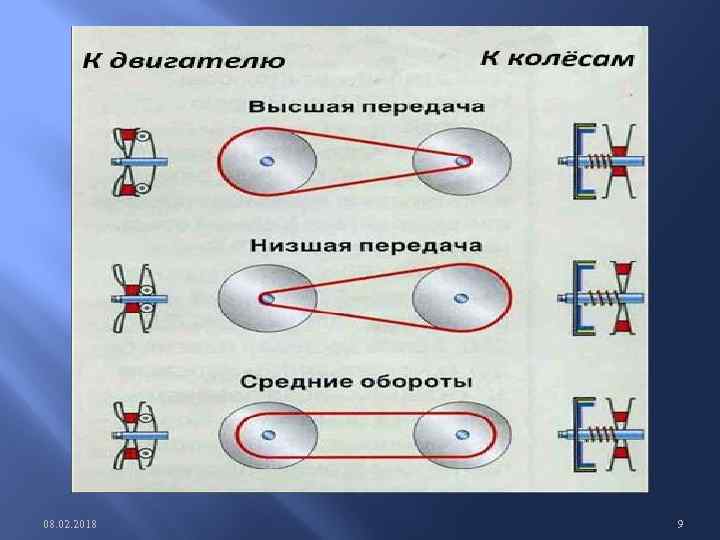

08. 02. 2018 9 08. 02. 2018 9

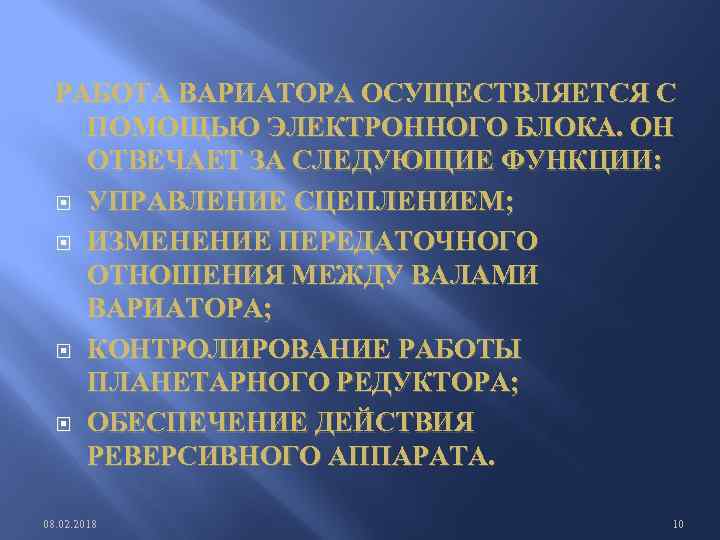

РАБОТА ВАРИАТОРА ОСУЩЕСТВЛЯЕТСЯ С ПОМОЩЬЮ ЭЛЕКТРОННОГО БЛОКА. ОН ОТВЕЧАЕТ ЗА СЛЕДУЮЩИЕ ФУНКЦИИ: УПРАВЛЕНИЕ СЦЕПЛЕНИЕМ; РАБОТА ВАРИАТОРА ОСУЩЕСТВЛЯЕТСЯ С ПОМОЩЬЮ ЭЛЕКТРОННОГО БЛОКА. ОН ОТВЕЧАЕТ ЗА СЛЕДУЮЩИЕ ФУНКЦИИ: УПРАВЛЕНИЕ СЦЕПЛЕНИЕМ; ИЗМЕНЕНИЕ ПЕРЕДАТОЧНОГО ОТНОШЕНИЯ МЕЖДУ ВАЛАМИ ВАРИАТОРА; КОНТРОЛИРОВАНИЕ РАБОТЫ ПЛАНЕТАРНОГО РЕДУКТОРА; ОБЕСПЕЧЕНИЕ ДЕЙСТВИЯ РЕВЕРСИВНОГО АППАРАТА. 08. 02. 2018 10

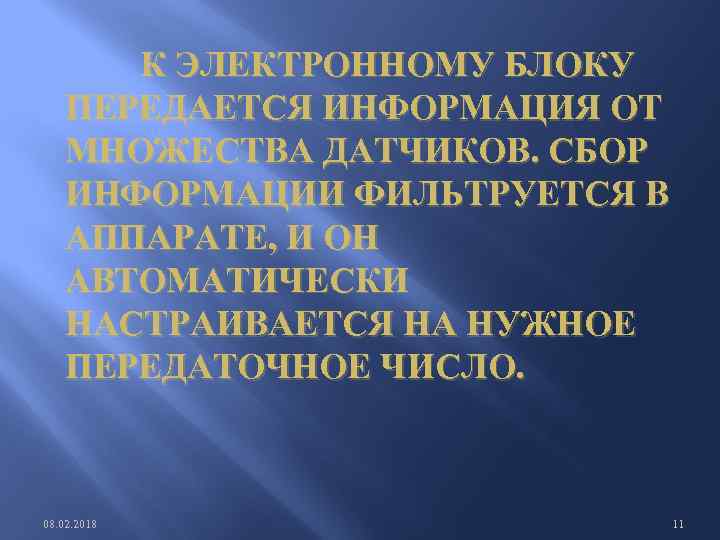

 К ЭЛЕКТРОННОМУ БЛОКУ ПЕРЕДАЕТСЯ ИНФОРМАЦИЯ ОТ МНОЖЕСТВА ДАТЧИКОВ. СБОР ИНФОРМАЦИИ ФИЛЬТРУЕТСЯ В АППАРАТЕ, К ЭЛЕКТРОННОМУ БЛОКУ ПЕРЕДАЕТСЯ ИНФОРМАЦИЯ ОТ МНОЖЕСТВА ДАТЧИКОВ. СБОР ИНФОРМАЦИИ ФИЛЬТРУЕТСЯ В АППАРАТЕ, И ОН АВТОМАТИЧЕСКИ НАСТРАИВАЕТСЯ НА НУЖНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО. 08. 02. 2018 11

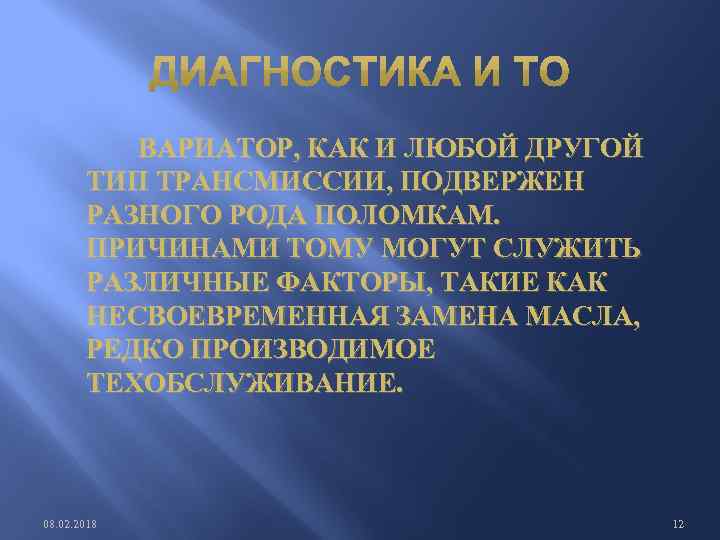

 ВАРИАТОР, КАК И ЛЮБОЙ ДРУГОЙ ТИП ТРАНСМИССИИ, ПОДВЕРЖЕН РАЗНОГО РОДА ПОЛОМКАМ. ПРИЧИНАМИ ТОМУ ВАРИАТОР, КАК И ЛЮБОЙ ДРУГОЙ ТИП ТРАНСМИССИИ, ПОДВЕРЖЕН РАЗНОГО РОДА ПОЛОМКАМ. ПРИЧИНАМИ ТОМУ МОГУТ СЛУЖИТЬ РАЗЛИЧНЫЕ ФАКТОРЫ, ТАКИЕ КАК НЕСВОЕВРЕМЕННАЯ ЗАМЕНА МАСЛА, РЕДКО ПРОИЗВОДИМОЕ ТЕХОБСЛУЖИВАНИЕ. 08. 02. 2018 12

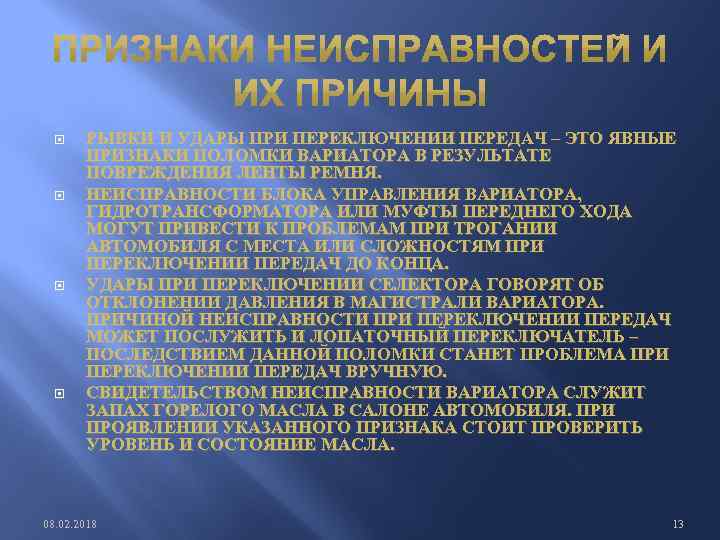

 РЫВКИ И УДАРЫ ПРИ ПЕРЕКЛЮЧЕНИИ ПЕРЕДАЧ – ЭТО ЯВНЫЕ ПРИЗНАКИ ПОЛОМКИ ВАРИАТОРА В РЫВКИ И УДАРЫ ПРИ ПЕРЕКЛЮЧЕНИИ ПЕРЕДАЧ – ЭТО ЯВНЫЕ ПРИЗНАКИ ПОЛОМКИ ВАРИАТОРА В РЕЗУЛЬТАТЕ ПОВРЕЖДЕНИЯ ЛЕНТЫ РЕМНЯ. НЕИСПРАВНОСТИ БЛОКА УПРАВЛЕНИЯ ВАРИАТОРА, ГИДРОТРАНСФОРМАТОРА ИЛИ МУФТЫ ПЕРЕДНЕГО ХОДА МОГУТ ПРИВЕСТИ К ПРОБЛЕМАМ ПРИ ТРОГАНИИ АВТОМОБИЛЯ С МЕСТА ИЛИ СЛОЖНОСТЯМ ПРИ ПЕРЕКЛЮЧЕНИИ ПЕРЕДАЧ ДО КОНЦА. УДАРЫ ПРИ ПЕРЕКЛЮЧЕНИИ СЕЛЕКТОРА ГОВОРЯТ ОБ ОТКЛОНЕНИИ ДАВЛЕНИЯ В МАГИСТРАЛИ ВАРИАТОРА. ПРИЧИНОЙ НЕИСПРАВНОСТИ ПРИ ПЕРЕКЛЮЧЕНИИ ПЕРЕДАЧ МОЖЕТ ПОСЛУЖИТЬ И ЛОПАТОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ – ПОСЛЕДСТВИЕМ ДАННОЙ ПОЛОМКИ СТАНЕТ ПРОБЛЕМА ПРИ ПЕРЕКЛЮЧЕНИИ ПЕРЕДАЧ ВРУЧНУЮ. СВИДЕТЕЛЬСТВОМ НЕИСПРАВНОСТИ ВАРИАТОРА СЛУЖИТ ЗАПАХ ГОРЕЛОГО МАСЛА В САЛОНЕ АВТОМОБИЛЯ. ПРИ ПРОЯВЛЕНИИ УКАЗАННОГО ПРИЗНАКА СТОИТ ПРОВЕРИТЬ УРОВЕНЬ И СОСТОЯНИЕ МАСЛА. 08. 02. 2018 13

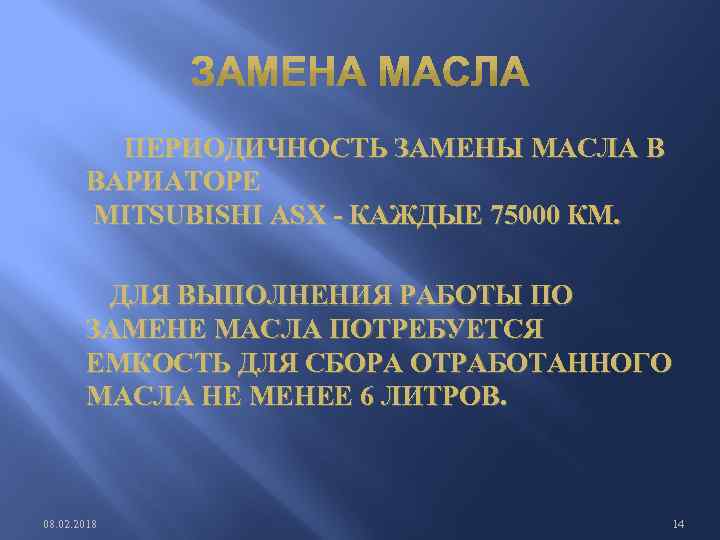

 ПЕРИОДИЧНОСТЬ ЗАМЕНЫ МАСЛА В ВАРИАТОРЕ MITSUBISHI ASX - КАЖДЫЕ 75000 КМ. ДЛЯ ВЫПОЛНЕНИЯ ПЕРИОДИЧНОСТЬ ЗАМЕНЫ МАСЛА В ВАРИАТОРЕ MITSUBISHI ASX - КАЖДЫЕ 75000 КМ. ДЛЯ ВЫПОЛНЕНИЯ РАБОТЫ ПО ЗАМЕНЕ МАСЛА ПОТРЕБУЕТСЯ ЕМКОСТЬ ДЛЯ СБОРА ОТРАБОТАННОГО МАСЛА НЕ МЕНЕЕ 6 ЛИТРОВ. 08. 02. 2018 14

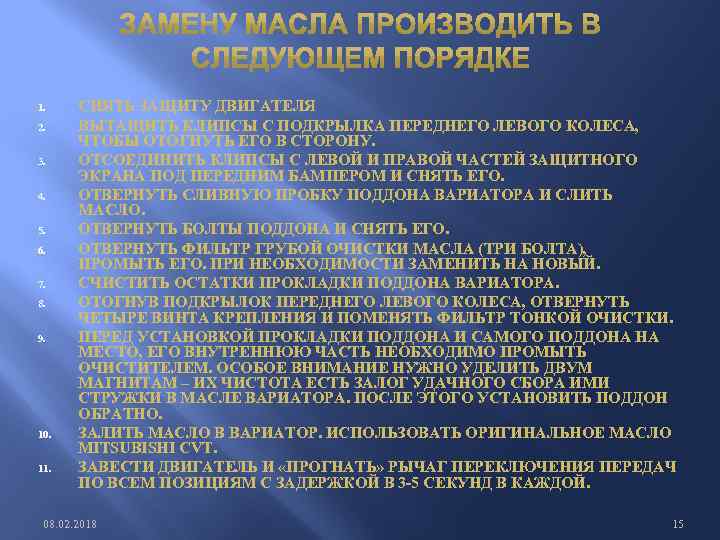

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. СНЯТЬ ЗАЩИТУ ДВИГАТЕЛЯ 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. СНЯТЬ ЗАЩИТУ ДВИГАТЕЛЯ ВЫТАЩИТЬ КЛИПСЫ С ПОДКРЫЛКА ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА, ЧТОБЫ ОТОГНУТЬ ЕГО В СТОРОНУ. ОТСОЕДИНИТЬ КЛИПСЫ С ЛЕВОЙ И ПРАВОЙ ЧАСТЕЙ ЗАЩИТНОГО ЭКРАНА ПОД ПЕРЕДНИМ БАМПЕРОМ И СНЯТЬ ЕГО. ОТВЕРНУТЬ СЛИВНУЮ ПРОБКУ ПОДДОНА ВАРИАТОРА И СЛИТЬ МАСЛО. ОТВЕРНУТЬ БОЛТЫ ПОДДОНА И СНЯТЬ ЕГО. ОТВЕРНУТЬ ФИЛЬТР ГРУБОЙ ОЧИСТКИ МАСЛА (ТРИ БОЛТА), ПРОМЫТЬ ЕГО. ПРИ НЕОБХОДИМОСТИ ЗАМЕНИТЬ НА НОВЫЙ. СЧИСТИТЬ ОСТАТКИ ПРОКЛАДКИ ПОДДОНА ВАРИАТОРА. ОТОГНУВ ПОДКРЫЛОК ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА, ОТВЕРНУТЬ ЧЕТЫРЕ ВИНТА КРЕПЛЕНИЯ И ПОМЕНЯТЬ ФИЛЬТР ТОНКОЙ ОЧИСТКИ. ПЕРЕД УСТАНОВКОЙ ПРОКЛАДКИ ПОДДОНА И САМОГО ПОДДОНА НА МЕСТО, ЕГО ВНУТРЕННЮЮ ЧАСТЬ НЕОБХОДИМО ПРОМЫТЬ ОЧИСТИТЕЛЕМ. ОСОБОЕ ВНИМАНИЕ НУЖНО УДЕЛИТЬ ДВУМ МАГНИТАМ – ИХ ЧИСТОТА ЕСТЬ ЗАЛОГ УДАЧНОГО СБОРА ИМИ СТРУЖКИ В МАСЛЕ ВАРИАТОРА. ПОСЛЕ ЭТОГО УСТАНОВИТЬ ПОДДОН ОБРАТНО. ЗАЛИТЬ МАСЛО В ВАРИАТОР. ИСПОЛЬЗОВАТЬ ОРИГИНАЛЬНОЕ МАСЛО MITSUBISHI CVT. ЗАВЕСТИ ДВИГАТЕЛЬ И «ПРОГНАТЬ» РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ ПО ВСЕМ ПОЗИЦИЯМ С ЗАДЕРЖКОЙ В 3 -5 СЕКУНД В КАЖДОЙ. 08. 02. 2018 15

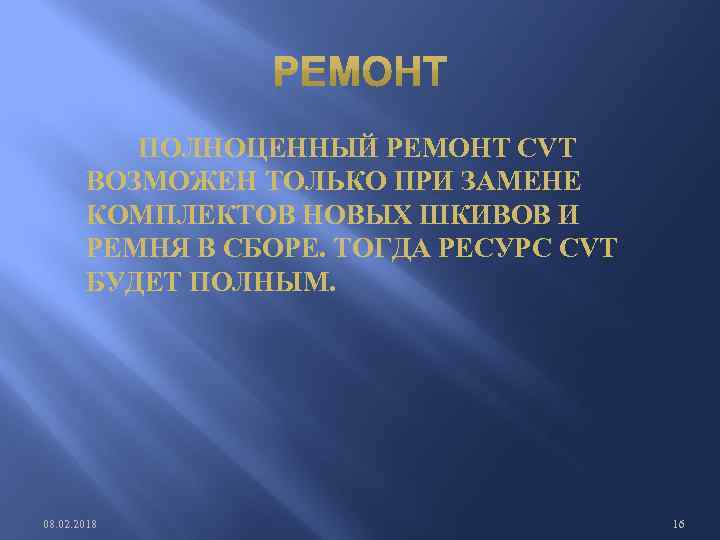

 ПОЛНОЦЕННЫЙ РЕМОНТ CVT ВОЗМОЖЕН ТОЛЬКО ПРИ ЗАМЕНЕ КОМПЛЕКТОВ НОВЫХ ШКИВОВ И РЕМНЯ В ПОЛНОЦЕННЫЙ РЕМОНТ CVT ВОЗМОЖЕН ТОЛЬКО ПРИ ЗАМЕНЕ КОМПЛЕКТОВ НОВЫХ ШКИВОВ И РЕМНЯ В СБОРЕ. ТОГДА РЕСУРС CVT БУДЕТ ПОЛНЫМ. 08. 02. 2018 16

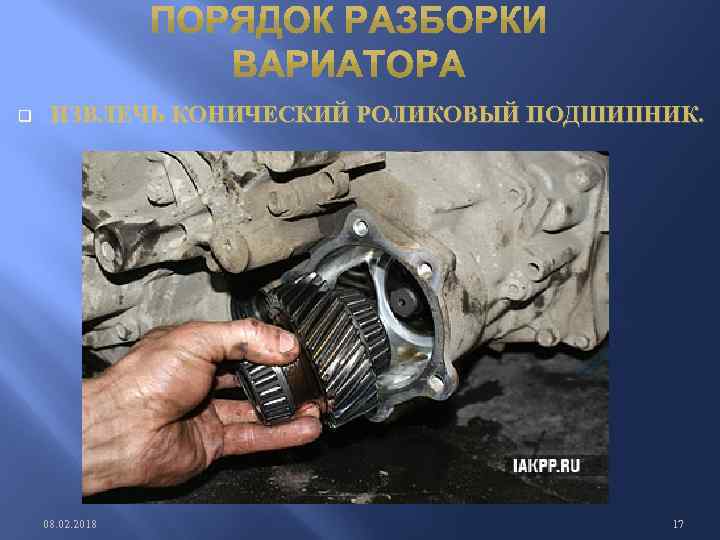

q ИЗВЛЕЧЬ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК. 08. 02. 2018 17 q ИЗВЛЕЧЬ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК. 08. 02. 2018 17

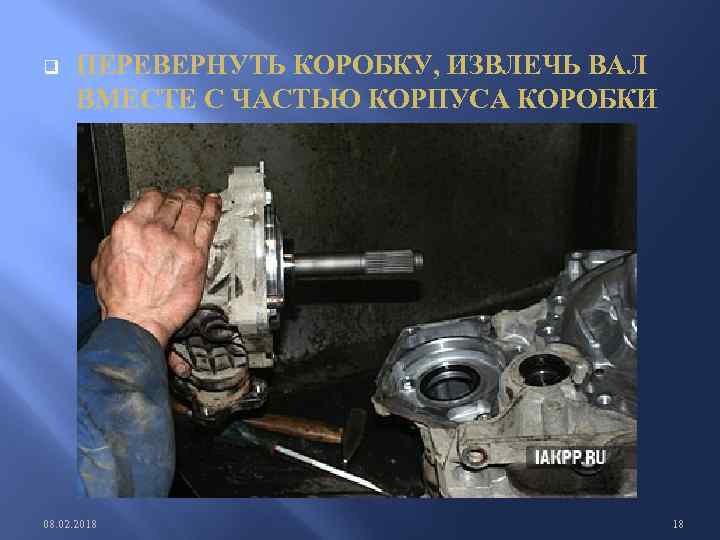

q ПЕРЕВЕРНУТЬ КОРОБКУ, ИЗВЛЕЧЬ ВАЛ ВМЕСТЕ С ЧАСТЬЮ КОРПУСА КОРОБКИ 08. 02. 2018 18 q ПЕРЕВЕРНУТЬ КОРОБКУ, ИЗВЛЕЧЬ ВАЛ ВМЕСТЕ С ЧАСТЬЮ КОРПУСА КОРОБКИ 08. 02. 2018 18

ТАК ВЫГЛЯДИТ НАПОЛОВИНУ РАЗОБРАННЫЙ ВАРИАТОР СНЯТЬ ДИФФЕРЕНЦИАЛ. ПОТЯНУТЬ ЗА ХВОСТОВИК ВАЛА НАСОСА И ИЗВЛЕЧЬ; ТАК ВЫГЛЯДИТ НАПОЛОВИНУ РАЗОБРАННЫЙ ВАРИАТОР СНЯТЬ ДИФФЕРЕНЦИАЛ. ПОТЯНУТЬ ЗА ХВОСТОВИК ВАЛА НАСОСА И ИЗВЛЕЧЬ; 08. 02. 2018 19

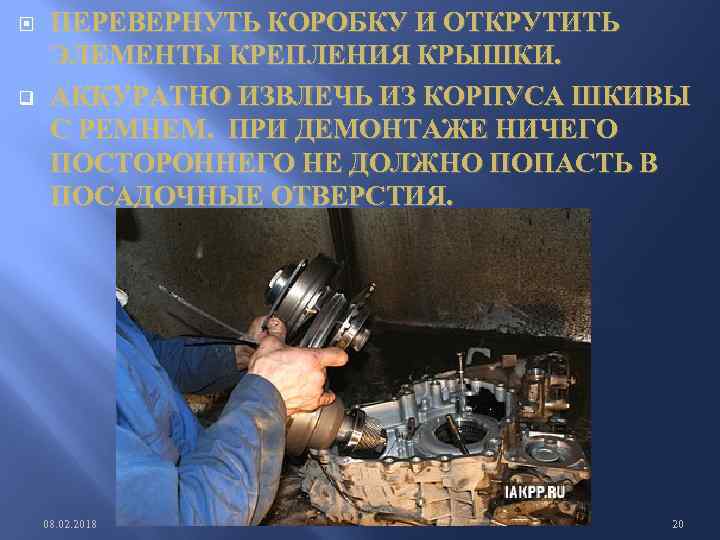

 q ПЕРЕВЕРНУТЬ КОРОБКУ И ОТКРУТИТЬ ЭЛЕМЕНТЫ КРЕПЛЕНИЯ КРЫШКИ. АККУРАТНО ИЗВЛЕЧЬ ИЗ КОРПУСА ШКИВЫ q ПЕРЕВЕРНУТЬ КОРОБКУ И ОТКРУТИТЬ ЭЛЕМЕНТЫ КРЕПЛЕНИЯ КРЫШКИ. АККУРАТНО ИЗВЛЕЧЬ ИЗ КОРПУСА ШКИВЫ С РЕМНЕМ. ПРИ ДЕМОНТАЖЕ НИЧЕГО ПОСТОРОННЕГО НЕ ДОЛЖНО ПОПАСТЬ В ПОСАДОЧНЫЕ ОТВЕРСТИЯ. 08. 02. 2018 20

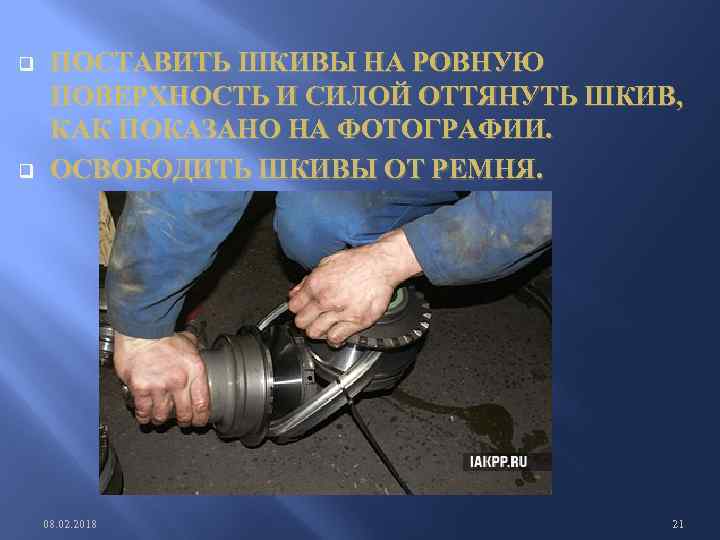

q q ПОСТАВИТЬ ШКИВЫ НА РОВНУЮ ПОВЕРХНОСТЬ И СИЛОЙ ОТТЯНУТЬ ШКИВ, КАК ПОКАЗАНО НА q q ПОСТАВИТЬ ШКИВЫ НА РОВНУЮ ПОВЕРХНОСТЬ И СИЛОЙ ОТТЯНУТЬ ШКИВ, КАК ПОКАЗАНО НА ФОТОГРАФИИ. ОСВОБОДИТЬ ШКИВЫ ОТ РЕМНЯ. 08. 02. 2018 21

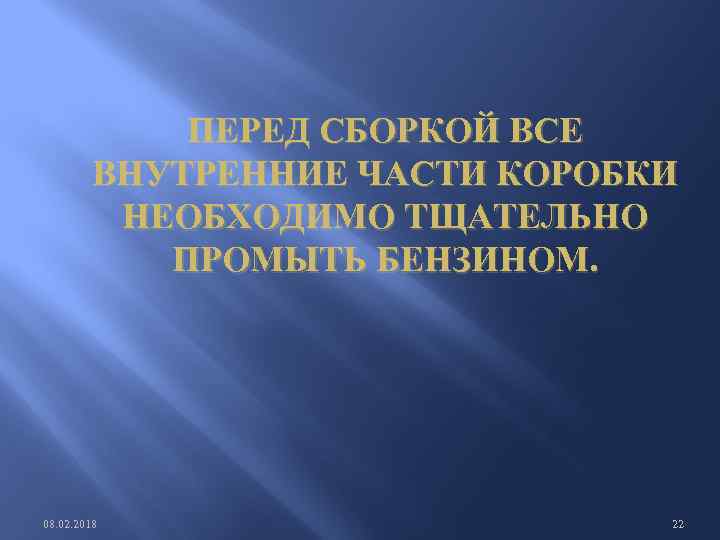

ПЕРЕД СБОРКОЙ ВСЕ ВНУТРЕННИЕ ЧАСТИ КОРОБКИ НЕОБХОДИМО ТЩАТЕЛЬНО ПРОМЫТЬ БЕНЗИНОМ. 08. 02. 2018 22 ПЕРЕД СБОРКОЙ ВСЕ ВНУТРЕННИЕ ЧАСТИ КОРОБКИ НЕОБХОДИМО ТЩАТЕЛЬНО ПРОМЫТЬ БЕНЗИНОМ. 08. 02. 2018 22
