БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ Лектор: Чулков Николай Александрович, доцент кафедры ЭБЖ ИНК ТПУ (137 -8 корпуса)
РЕЙТИНГ-ЛИСТ Σбаллов> 850 -отлично Σбаллов > 701 -хорошо Σбаллов < 450 -нет допуска Лабораторные работы 8 часов 80 баллов Лекции- 24 часа Консультации 240 баллов Практические занятия 8 часов 240 баллов Самостоятельная работа 64 часа Реферат 260 баллов
Томская область
ПРЕДМЕТ И МЕТОД КУРСА ПРЕДМЕТ: Машина Система М-Ч-С Человек МЕТОД: • От простого к сложному; • От частного к общему; • «Разделяй и властвуй» Среда
Правовые основы БЖД Конституция РФ от 12. 1991 г. Статья 37. 1. Каждый имеет право на труд. 2. Принудительный труд запрещен. 3. Каждый имеет право на труд в условиях, отвечающих требованиям безопасности и гигиены…
Государственное управление Президент Федеральное собрание: Совет Федерации Государственная Дума Председатель правительства ФНПР Отраслевые профсоюзы ФС по Э, Т и А надзору Техническая инспекция ФС (технадзор) фс ФС ФА ФА Организация Профком Р 50 работающих Служба ОТ Совместный комитет Организация Совместный комитет Другая организация обслуживание Организация Совместитель Совместный комитет Доверенные лица
Федеральные нормативные акты ТРУДОВОЙ КОДЕКС РФ от 30. 12. 2001 Раздел Х. Охрана труда. Статья 209. Основные понятия: «Охрана труда» ; «Условия труда» и т. д.
Федеральные нормативные акты • ТК РФ Статья 210. Основные направления государственной политики: Приоритет жизни и здоровья работника • ТК РФ Статья 211. Государственные требования охраны труда: Федеральные Законы; Постановления Правительства РФ; Пост. Фед. органов испол. власти. • ГОСТы; НРБ; Са. Пи. Н; ГН; СНи. П; ПУЭ т. д. (ГОСТ 12. х. ххх. -хх ССБТ; ГОСТ 17. х. ххх. -хх ОП ГОСТ 22. х. ххх. -хх ГО и. ЧС)
Региональные нормативные акты Законы субъектов РФ: ОЗ-7 Постановления исполнительной власти субъекта РФ: • «О работе на открытом воздухе» ПГАТО • ТСН. • Муниципальные постановления например об утверждении сроков охоты • Инструкции по ОТ организаций
Соглашения • Генеральное соглашение; • Отраслевое соглашение; • Тарифное соглашение; • Территориальное соглашение; • Коллективный договор.
Функции Статья 212. Обязанности работодателя Статья 213. Медосмотры • При приеме на работу; • Периодические. Статья 214. Обязанности работника
Функции Статья 217. Служба ОТ в организации • Функции контрольные; Организация технологий ОТ Статья 218. Комитеты (комиссии) по ОТ • На паритетной основе Статья 225. Обучение и профподготовка • Виды обучений; • Виды инструктажей. Статья 226. Финансирование мер по ОТ. • Перспективное: инвестиции • Текущее (0, 1% от затрат на производство): 1. за счет себестоимости; 2. из прибыли; 3. за счет средств Фонда СС РФ (по ПП РФ каждый год).
ССБТ ГОСТ Р 12. 0. 006 -2002 Общие требования к управлению охраной труда в организации Модель системы управления охраной труда (СУОТ)
Закон «О ТЕХНИЧЕСКОМ РЕГУЛИРОВАНИИ» ФЗ-184 СРО добровольные Системы сертификации Объект управления требования декларация Субъекты управления Органы государственного и общественного контроля и надзора обязательные Органы управления сертификат Оценка соответствия Схема взаимодействия Государства и Бизнеса
Технические регламенты принимаются в целях: • · защиты жизни или здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества; • · охраны окружающей среды, жизни или здоровья животных и растений; • · предупреждения действий, вводящих в заблуждение приобретателей.
Несчастные случаи Статьи ТК РФ 227 -231. Несчастные случаи и порядок их расследование. • Виды; • сроки; • состав комиссий.
Виды анализа • Статистический: Кч= ; КТ = ; Кэ= ; Кпз= К*10000/N; Формы статистической отчетности: 1 -Т условия труда; 7 -Т травматизм. • Монографический:
Аттестация рабочих мест (АРМ) Классы: оптимальные -1 допускаемые – 2 вредные – 3. 1 -3. 2 -3. 3 -3. 4 опасные -4
Технология АРМ Службы организации Оценка уровня ОВПФ Оценка тяжести Рабочее место лаборатория Оценка напряженности Оценка травмобезопасности ПРОТОКОЛЫ Карта аттестации рабочих мест Ведомости Аккредитованные организации Оценка обеспеченности СИЗ
Компенсации за работу Оплата труда > до 12% или > до 24%; Сокращенный рабочий день; Сокращенная рабочая неделя; Дополнительный отпуск; Досрочная пенсия. Молоко; Спецпитание; Медосмотры; Мыло; Кремы; Средства индивидуальной защиты (СИЗ).
Досрочная пенсия по старости Общий стаж работы на АРМ Дополнительная возможность Срок выхода на пенсию 55 лет снижение на 50 лет 6, 5 лет 20 лет Муж Меньше 5 лет После 5 лет 10 лет 15 лет Жен полгода за 1 год стажа 45 лет Меньше 6 лет После 6 лет 60 лет 15 лет снижение на 55 лет 12, 5 лет полгода за 1 год стажа 50 лет
Экономический метод ФЗ-125 ст. 22. Размер скидки (надбавки) к отраслевому тарифу (до ± 40%) зависит от соответствия требованиям охраны труда в организации. (это взносы работодателя в ФСС по обязательному страхованию от Н/С).
Расчет скидки на примере ТПУ (2003 г) С =( 1 - ( aстр /aотр+ bстр / bотр+ cстр / cотр )/ 3 )* q 1* q 2*100%; где: aстр = O/ V = 94890 / 575138 = (д. б. < 0, 16) = ? aотр = O, 16; bстр = K/ N * 1 OOО = O; bотр = О, 42; cстр = T/K = O; cотр = 37, 73; q 1 = 1; q 2 = 1. Расчет студента С = ? расчет ФСС С = О %
ССБТ ГОСТ Р 12. 0. 003 -74* ОВПФ. Классификация. Подразделяются на группы: • Физические; • Химические; • Биологические (микро-, макро-); • Психофизиологические.
Группа физических ОВПФ • • • Движущиеся машины, механизмы и их элементы; Температура поверхностей и воздуха; Влажность и скорость движения воздуха; Запыленность, загазованность воздуха; Шум, вибрация; Барометрическое давление воздуха; Ионизация воздуха; Ионизирующие излучения; Электрический ток; ЭМ и ЭС поля; Неудовлетворительная световая среда; Невесомость.
Группа химических ОВПФ • Общетоксические; • Раздражающие; • Сенсибилизирующие; • Канцерогенные; • Мутагенные; • Влияющие на репродуктивную функцию.
Группа химических ОВПФ • 1 -го класса опасности -чрезвычайно токсичные; • 2 -го класса опасности -высоко токсичные; • 3 -го класса опасности -токсичные; • 4 -го класса опасности -малотоксичные. А где СДЯВ?
Группа химических ОВПФ Влияние на токсичность Группа химических ОВПФ По пути проникновения в организм человека действующие через: • дыхательные пути; • пищеварительную систему; • кожный покров. Задание: сравнить пути по опасности.
Группа психофизиологических а) физические перегрузки: статические, динамические, гиподинамию б)нервно-психические перегрузки: • умственное перенапряжение; • перенапряжение анализаторов; • монотонность труда; • эмоциональные перегрузки.
ВРЕДНОЕ ВЕЩЕСТВО • - которое при контакте с организмом человека, в случае нарушения требований безопасности, может вызвать заболевания, или отклонения в состоянии здоровья, обнаруживаемые современными методами как в процессе контакта, так и в отдаленные сроки жизни настоящего и последующих поколений. Известно более 5 млн. веществ.
Влияние на токсичность Химической структуры (строения и состава): разветвление>токсичность введение групп > (ОН, NO 2, NO, NH 2), кратность связей >; гомологический ряд <; растворимость > (As 2 O 3 куда стрелка? As 2 S 3); агрегатное состояние; кумулятивность; пол; возраст; индивидуальность; стаж.
Методы определения ВВ 1. Органолептические; 2. Экспресс методы; 3. Автоматические; 4. Лабораторные. Задание: сравнить методы по: • точности; • трудоемкости.
ПРЕДЕЛЬНО-ДОПУСТИМАЯ КОНЦЕНТРАЦИЯ р. з. • ПДК р. з. - концентрация, которая при работе в течении 40 часов в неделю, в течении всего рабочего стажа не может вызвать заболевания или отклонения в состоянии здоровья обнаруживаемых современными методами исследований в период работы или в отдаленные сроки жизни настоящего или послед. поколений.
ССБТ ГОСТ Р 12. 1. 005 -76* Гигиеническое нормирование в 3 этапа: 1. Обоснование ОБУВ (ориентировочный безопасный уровень воздействия). Действует только 2 года. 2. Обоснование ПДК: по DL 50 , CL 50 , КВИО. 3. Корректировка ПДК: Limch ПДК = -----; где: Limch-порог хрон. действия Кз - коэффициент запаса
Виды нормирования Дифференциальное: ; ; Интегральное: ;
ЗАЩИТА 1. 2. 3. 4. 5. 6. В источнике. Временем. Расстоянием. Экранами. СИЗ. Профилактика.
Принципы выбора систем вентиляции: • Естественная или принудительная? • Приточная или вытяжная? • Местная или общеобменная?
Расчет воздухообмена Cр. з. Cа. в. , W q Cр. з. , W
Расчет воздухообмена • По материальному балансу: q + W * C а. в. = W * C р. з. [ мг /час]; 3 (зачем множитель? ) q * 10 W = -------- [м 3/час] ; C р. з - C а. в. • По тепловому балансу: Составить дома?
СПОСОБЫ ОЧИСТКИ • Гравитационные; • Фильтрационные; • Инерционные; • Центробежные; • Электроулавливание; • Температурные воздействие; • Химические; • Физико-химические; • Выбросы через высокие трубы. Где: адсорбция, абсорбция, сорбция?
Расчет высоты трубы Методика Андреева dh ώ q D h V 10 Xmax *Сmax
Расчет высоты трубы
Расчет высоты трубы 2
Микроклимат Температура воздуха; to. C Влажность воздуха; % Скорость движения воздуха; Барометрическое давление; Перепад давления; Тепловое облучение.
Микроклимат О 2 материальные Пища, вода и энергетические Внешняя отходы энергия Термо- химическая; регуляция : физическая.
Микроклимат 1. закон Фурье ▲Q 1 = k • Fч ( tч - tс ); 2. закон Ньютона ▲Q 2 = λ • Fч ( tч - tс ); 3. закон Стефана-Больцмана ▲Q 3 = θ • Fч ( Tч4 - Tс4); 4. закон массопередачи ▲Q 4 = r • dm;
Микроклимат - Измерение. - Нормирование: {T, v, φ } = F {категория работы, период года, характеристика производства }
Вибрация V = 2 • π • f • А S τ E= m • V 2/2; 1 м/с-болевой порог; 5 • 10 -8 м/с–порог ощущения μ E f ~ 0, 5 …… 8000 Гц Μ 1 Μ 2 LV= lоq 10 V 2 / V 2; Д = V • (τ) τ
Вибрация - измерение; Нормирование: локальная-общая в октавных частотах fср=2; 4; 8; 16; и т. д. - для амплитуды; - для уровня виброскорости; ГОСТ ССБТ 12. 1. 012 -85
Шум Частота f = 20…. 20 000 Гц Звуковое давление Р =2 • 10 -5 - 2 • 102 Па; Уровень звукового давления
Шум Измерение. Нормирование: 1. Lпс - совокупность уровней Lр в октавных полосах частот (fср = 63; 125; 250; 500; 1000 и т. д. ) 2. Уровень шума Lш ; [д. БА] Lщ= Σ Lр = ;
Световая среда Световой поток –F ; [ лм] Светоотдача (Яркость) – В; [кандела] Освещенность –Е; [лк] Длинна световой волны –λ; [нм] Класс зрительной работы определяется: • размером объекта различения, • характеристикой фона, • контрастностью объекта с фоном, • временем работы, • светимостью объектов.
Нормирование • СНи. П 23 -05 -95 Естественное; [% кео] Искуственное: [лк] • Общее; • Местное; Совместное [лк].
Световая среда Системы освещения: • Совместное; • Общее; • Местное; • Комбинированное. Источники света: ЛН, ЛЛ, ЛГ. Светильники их классификация.
Расчет Метод удельной мощности: Р=w • S; Метод коэффициента использования светового потока: Точечный метод:
Расчет естественного освещения Метод Данилюка (два допущения) : 1. Естественное освещение создается равномерно всей небесной сферой (10 000 участков одинаковой светимости). 2. Небесная сфера представляется на двух проекциях (проектируется 100 лучей на каждой проекции)
Расчет естественного освещения Горизонтальная проекция: подсчет-n 1 N 1 , Ц . А Вертикальная проекция: подсчет -n 2 N 1= N 2 Ц. . А
Тепловое излучение ρ=0, 08 к. Дж/м 2 • час÷ 1, 25 МДж/м 2 • час ρ= к. Дж/м 2 • час при: lи» Fи ρ= к. Дж/м 2 • час при lи< Fи ; где: Fи lи Ти
УФ излучение λ = 200 ÷ 400 μкм 200 ÷ 280 – сильное воздействие: разрушение тканей, крови 280 ÷ 315 - сильное воздействие на кожу 315 ÷ 400 - слабое биологическое действие
Электромагнитные поля W=½ (εE 2 – μH 2) Дж/м 3 Н Е l Зоны: • индукции; • волновая; • дифракционная.
Электромагнитные поля. Классификация ОНЧ ВЧ УВЧ СВЧ F МГц < 0, 06 -30 30 -300 > 300 Е В/м < 50 < 10 Н А/м < 5 < 0, 3 W мк. Вт/см 10 2 время работы до 2 часов 10 -100 время работы до 20 минут 1000
Лазерное излучение Классы опасности лазеров: I. - не представляет опасности для глаз и кожи; II – представляет опасность для глаз при облучении прямым или зеркально отраженным лучом; III –опасность для глаз от прямого, отраженного зеркально и диффузно; для кожи прямого; IV - опасность для глаз и кожи от прямого, отраженного зеркально и диффузно.
Лазерное излучение Классы опасности лазеров: I. - не представляет опасности для глаз и кожи; II – представляет опасность для глаз при облучении прямым или зеркально отраженным лучом; III –опасность для глаз от прямого, отраженного зеркально и диффузно; для кожи прямого; IV - опасность для глаз и кожи от прямого, отраженного зеркально и диффузно.
Ионизирующие излучения n m, α, ρ, ή, β, γ, π, μ, и др. A НОРМЫ РАДИАЦИОННОЙ БЕЗОПАСНОСТИ (НРБ-96) Гигиенические нормативы ГН 2. 6. 1. 054 -96
Дейстивие Ионизирующая радиация при воздействии на организм человека может вызвать два вида эффектов, которые клинической медициной относятся к болезням: 1. детерминированные пороговые эффекты (лучевая болезнь, лучевой ожог, лучевая катаракта, лучевое бесплодие, аномалии в развитии плода и др. ) 2. Стохастические (вероятностные) беспороговые эффекты
Активность d. N - ожидаемое число спонтанных ядерных превращений от данного энергетического уровня за интервал времени dt. В системе СИ - единицей измерения активности - обратная секунда, с ˉ1; специальное название беккерель
Характеристики 1. ПРОНИКАЮЩАЯ СПОСОБНОСТЬ 2. ИОНИЗИРУЮЩАЯ СПОСОБНОСТЬ Учитываются коэффициентами W. Дома определить последовательность коэффициентов W в ряду: n m, α, ρ, ή, β, γ, π, μ, и др? A
Доза поглощенная D - поглощенная доза, dе- средняя энергия, переданная ионизирующим излучением веществу, находящемуся в элементарном объеме, dm - масса вещества в этом элементарном объеме. Энергия может быть усреднена по любому определенному объему, и в этом случае средняя доза будет равна полной энергии, переданной объему, деленной на массу этого объема. В единицах СИ поглощенная доза измеряется в джоулях, деленных на килограмм (Дж / кг), и имеет специальное название - Грей (Гр). 1 Гр = 100 рад.
Доза эквивалентная HT, R -доза эквивалентная это поглощенная доза в органе или ткани, умноженная на соответствующий коэффициент для данного вида излучения, WR : HT, R = WR * DT, R Дж / кг, Специальное наименование Зиверт (Зв). 1 Зв = 100 бэр (биологический эквивалент рада)
Доза эффективная E = Σ WR * HT, R; HT, R - эквивалентная доза в ткани T; WR- коэффициент для ткани T. Единица эффективной дозы - Дж / кг, специальное наименование - Зиверт (Зв).
S Доза эффективная коллективная - величина, определяющая полное воздействие излучения на группу людей, определяется в виде: S= Σ E(i) * N(i); E(i) - средняя эффективная доза на i-ю подгруппу группы людей, N(i) - число людей в подгруппе.
Нормирование Предел годовой эффективной дозы - (ПД). Предел годового поступления - (ПГП) поступление данного радионуклида в течение года в организм условного человека, которое приводит к облучению в ожидаемой дозе, равной соответствующему пределу годовой эффективной дозы.
Предел индивидуального риска При техногенном облучении лиц: • персонала принимается R- 1, 0 · 10 -3 за год, • Населения R - 5, 0 · 10 -5 за год. Уровень пренебрежимого риска (разделяет область оптимизации риска и область безусловно приемлемого риска) составляет R = 10 -6 за год.
Риск потенциального облучения оправдан, если V - валовый доход; Р - затраты на производство; X - затраты на защиту; α - цена риска - денежный эквивалент единицы риска.
Основные дозовые пределы для персонала (группа А) 20 м. Зв в год в среднем за любые последовательные 5 лет, но не более 50 м. Зв/год Эквивалентная доза за год в хрусталике 150 м. Зв/г коже, кистях и стопах 500 м. Зв/год для населения 1 м. Зв/год в среднем за любые последовательные 5 лет, но не более 5 м. Зв/год.
Критерии для принятия неотложных решений в начальном периоде аварийной ситуации Меры защиты ¦Прогнозируемая доза за первые 10 суток, м. Гр ¦ на все тело ¦ ¦ Щитовидная железа Укрытие 50 Йодная профилактика взрослые - 250* дети - 100* Эвакуация 500
Критерии для принятия решений об отселении и ограничении потребления загрязненных пищевых продуктов Меры защиты ¦ Предотвращаемая доза, м. Зв _________________________ Ограничение потребления 5 за первый год загрязненных продуктов 1/год в последующие годы питания и питьевой воды Отселение 50 за первый год 1000 за все время отселения
Радон • Среднегодовая эквивалентная равновесная объемная активность изотопов радона в воздухе жилых помещений < 200 Бк/м³. • Вопрос о переселении жильцов (с их согласия) решается в тех случаях, когда нельзя снизить активность изотопов радона > 400 Бк/м³.
Аэроионы с 15 июня 2003 г. Сан. Пи. Н 2. 2. 4. 1294 -03 Нормируемые показатели Концентрации Коэффициент аэроионов, (ион / см ) униполярности + положительной отрицательной + - полярности / - Мин допустимые 400 > 600 0, 4 Макс допустимые < 50000 < 1, 0
БЕЗОПАСНОСТЬ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ Разрабатывается по ГОСТ 12. 3. 003 ССБТ «Процессы производственные. Общие требования безопасности» Вначале-оценка наличия ОВПФ [есть-нет] Затем – оценка вероятности травмирования [В ≤ 10ˉ6 раз/год • объект].
БЕЗОПАСНОСТЬ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ Разрабатывается по ГОСТ 12. 3. 003 ССБТ «Процессы производственные. Общие требования безопасности» Вначале-оценка наличия ОВПФ [есть-нет] Затем – оценка вероятности травмирования [В ≤ 10ˉ6 раз/год • объект].
КЛАССИФИКАЦИЯ ПРОИЗВОДСТВ - по выпускаемой продукции; - по мощности производства; - по схеме производства. 1 класс – величина СЗЗ - 1000 метров; 2 класс - 500 метров; 3 класс - 300 метров; 4 класс - 100 метров; 5 класс - 50 метров;
ТРЕБОВАНИЯ К ТЕРРИТОРИИ (ГЕНПЛАНУ) Зонирование территории (учет Розы ветров; течения вод; проветривания) • производственная; • вспомогательная; • транспортная; • санитарно-бытовая; • административная.
ОБЩИЕ МЕТОДЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ • Выбор схемы и способа производства; 1) CH 2=CH 2 + ½O 2 > CH 2 -O-CH 2 + ΔQp 2) CH 2=CH 2+Cl 2 + H 2 O > CH 2 OH-CH 2 Cl +НCl CH 2 OH -CH 2 Cl + Na. OH > CH 2 -O-CH 2 + Na. Cl + H 2 O • • Агрегатное состояние сырья; Периодичность процесса; Увеличение ед. мощности; Условий переработки (физ-химческих) (катализатор=ингибитор); • Создание технологического регламента.
ОБЩИЕ МЕТОДЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ • Выбор схемы и способа охлаждения и обогрева; ΔQp ΔQ 3 1 2 2 t 1 3 т
ОБЩИЕ МЕТОДЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ • Дистанционное управление; • Выбор роли «человек – машина» ; • Степень механизации; • Степень автоматизации; (полная, частичная, комплексная) • Блокировки;
ОБЩИЕ МЕТОДЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ • Сигнализация (световая, знаковая, звуковая) и маркировка; • Цвета и знаки безопасности: (красный, желтый, зеленый, синий) (круг, треугольник, квадрат, прямоугольник)
Основы безопасности машин Требования к машинам: 1. Инженерные (надежность); 2. Гигиенические; 3. Антропометрические; 4. Психофизиологические.
Компоновка оборудования Удобство и безопасность обслуживания 1, 0 1, 5 0, 8 Выделены ремонтные зоны; Предусмотрено использование подъемнотранспортных устройств.
Механическая прочность Ġдействующая / Ġдопустимая -1; = n где: n - коэффициент запаса. Ġдейст ≤ Ġдоп / n • η; где: η - коэффициент запаса.
Жаропрочность Ġдейст ≤ Ġнормальн • μ; Ġ t
Коррозионная стойкость Ġдейст ≤ Ġдопуст ׃ Кзапаса; а) сплошная; б) местная; в) селективная; г) межкристаллитная
Герметичность Утечка Степень герметичности
Физические основы
Способы герметизации 1. С постоянным малым зазором; 2. Сальниковые; 3. Лабиринтные; 4. Сильфонные; 5. Бесконтактные методы передачи движения. (Сварка, пайка, склеивание, замазка, футеровка, гумирование, эмалирование)
Выделение «слабого» элемента Ценой своей жизни защищают весь объект в целом: • Шпонки; • Муфты; • Предохранители и т. д.
Электробезопасность Направленное движение электрических зарядов – электрический ток. Электрические травмы: ожёг; металлизация кожи; эл. знаки, метки; эл. офтальмия; электролиз крови; мех. травмы. и электрический удар. Факторы влияющие на тяжесть поражения:
1. Iч –величина тока протекающая в теле человеке Действие тока f = 50 Гц f = 0 Гц Порог ощутимого 0, 6 -1, 5 м. А 15 м. А Порог отпускающего 10 -15 м. А 50 м. А Паралич дыхания 50 -80 м. А 100 м. А Паралич сердца 100 м. А
2. Величина U прикосновения; Опасность f=0 f=50 U 500 В
Факторы 3. Род тока; Опасность f 40 - 50 Схема замещения человека
Факторы 4. Время протекания тока; 5. Путь тока 6. Индивидуальные особенности
7. Характеристика среды а) помещения без повышенной опасности Uпр < 220 В б) помещения с повышенной опасностью Uпр < 42 (50) В в) помещения особо опасные Uпр < 12 В (φ >75%; t >35 o. C; пыль; пол) (φ=100%; хим. активная среда, или одновременно 2 фактора повышенной опасности)
Меры электробезопасности 1) - применение малых напряжений; - защитное заземление (снижение Uпр); 2) –применение изоляции (рабочая, дополнительная, двойная, усиленная); 3) – защита расстоянием (высота, ограждение, разделение сетей и т. д. ); 4) – защита временем (защитные отключение и зануление);
Меры электробезопасности 5)- применение СИЗ (основные и дополнительные); 6) –исполнение оборудования: а) IP 21 2 степень защиты человека; 1 степень защиты от среды б) Пример маркировки по ПИВРЕ В 2 Т 4 Н
Безопасность оборудования Статическое электричество накапливается на диэлектриках (твердых, жидких, газообразных) при их движении относительно других диэлектриков из резинового шланга на бензине на пропане на плите ДВП, шелке, линолеуме, На облаках, в атмосфере.
Меры 1. Перевод диэлектриков в проводники. 2. Снизить скорость. 3. Обеспечить стекание зарядов: заземление; молниеприемники. 4. Нейтрализация зарядов.
Пожарная безопасность По ГОСТ 12. 1. 033 -81* {ФЗ ПОЖАР - не контролируемое горение, вне специального очага, приносящее ущерб.
ЗАГОРАНИЕ- не контролируемое горение, вне специального очага, не приносящее ущерба.
ГОРЕНИЕ - Быстро протекающая окислительная реакция, сопровождающаяся выделением большого количества тепла и обычно света.
Три условия ГВ + О Пр + Нр Из О окислитель О 2 , или другой заявленный.
Три условия Из нагретое, раскаленное тело (искра) Характеризуется: Тиз и W зажигания (W м. э. з. )
Горючее вещество ГВ характеристика в зависимости от агрегатного состояния вещества
Газообразное вещество (ГГ) Нижний (верхний) концентрационный предел НКП, ВКП I I C ГВ (для NH 3 17 - 28). для N 2 H 2?
Жидкость - ГЖ, ЛВЖ, НГЖ Температура вспышки; Нижний (верхний) температурный предел НТП, ВТП I I Т
ОЦЕНКА А) в открытом о 2 Б) в закрытом тигле ЛВЖ< 60(66)°С >ГЖ
Твердые вещества Температура (само) воспламенения Из Термометр о 2
Факторы влияющие на характеристики 1. Давление газа; 2. Катализатор; 3. Ингибитор; 4. Объем сосуда.
Гидразин Тсам = - 23°С (в сосуде с ржавчиной); Тсам = +132°С (в сосуде из чистого железа) Тсам = +156°С (в сосуде из нержавеющей стали)
ВИДЫ ГОРЕНИЯ 1. Диффузионное V~cм/c; 2. Кинетическое V~м/c; 3. Взрыв V~ Vзвука ~ 100 м/c; 4. Детонация V~1000 м/c;
По фазовому составу: 1. Гетерогенное; 2. Гомогенное; По избытку О 2: • полное; • неполное
Тепловая теория Франк-Каменецкий Тепла производится больше, чем отводится.
Теория цепных реакций Н. Н. Семенов 2 H 2 +O 2 2 H 2 O + H+ + O 2 HO - + O 2+ + HO - H H 2 O + + O 2 - HO - H
Семенов Н. Н.
Цепная реакция В том случае, если образуется активных радикалов больше, чем расходуется.
ПОЖАРНАЯ БЕЗОПАСНОСТЬ Регламентируется ГОСТом 12. 1. 004 – 85 НПБ 105 -95 и другими отраслевыми нормами и правилами
ПОЖАРНАЯ БЕЗОПАСНОСТЬ Обеспечивается: • Системой предотвращения пожара (СПП); • Системой пожарной защиты (СПЗ).
СПП - система предотвращения пожара Должна обеспечивать нормативную вероятность (Рнор ) возникновения пожара не более 0, 000001 в год.
Вероятность -6 раз / год٠ объект Р < 10 Р = РГВ • РОК • РИЗ
Технические решения СПП 1. Предотвращение образования горючих сред; 2. Предотвращение появления в горючей среде источников зажигания;
Технические решения СПП 3. Поддержание температуры горючей среды ниже НТП; 4. Поддержание давления горючей среды ниже максимально допустимого по горючести
Технические решения СПП 5. Применение ингибиторов процесса. 6. Уменьшение определяющего размера горючей среды.
Классификация производств по взрыво-пожарной и пожарной опасности А; Б; В; Г; Д;
А (взрывопожароопасная): наличие ГГ, ЛВЖ (с tвс< 28°С) в таком количестве, что горючие смеси при воспламенении создают Ризб > 5 к. Па
Б (взрывопожароопасная): Наличие: Горючей пыли, ЛВЖ (с tвс> 28°С), ГЖ, в таком количестве, что горючие смеси при воспламенении создают Ризб > 5 к. Па
В (пожароопасная): ГГ; ЛВЖ; ГЖ; Твердые ГВ; горят при взаимодействии с различными окислителями.
Г (пожароопасная): НГВ в горячем, раскаленном или расплавленном состоянии; сжигание топлива.
Д (непожароопасная): НГВ в холодном состоянии.
Технические решения СПП Классификация производственных объектов для размещения электрооборудования (зоны): В-l; зоны–взрыв ГГ при нормальной работе; В-l а; В-l б; зоны – взрыв ГГ при аварии; В-l г; зоны у наружных установок с ГГ и ЛВЖ; В-llа; зоны с ГП в норм. и аварийном режиме П-l; П-lll; зоны с ГЖ; ГП, ТГВ.
СПЗ – система пожарной защиты Должна обеспечивать(Рнор ) нормативную вероятность воздействия опасных факторов пожара на людей не более 0, 000001 чел / год объект.
СПЗ – система пожарной защиты Должна обеспечивать(Рнор ) нормативную вероятность воздействия опасных факторов пожара на людей не более 0, 000001 чел / год объект. (открытый огонь, искры, Tос , дым, взрыв, химвещества, О 2, падения)
Система пожарной защиты обеспечивается: 1. Применением средств пожаротушения (11 видов) и средств их доставки; 2. Применением стройматериалов с нормативным огнестойкости
Система пожарной защиты обеспечивается: 3. Применением пропиток (антипренов); 4. Устройствами, обеспечивающими ограничение распространения огня;
Система пожарной защиты обеспечивается: 5. Организацией эвакуации людей: нор; Lнор ; Sнор ; 6. Средствами коллективной и индивидуальной защиты;
Система пожарной защиты обеспечивается: 7. автоматическими установками пожарной сигнализации и тушения; 8. системами противодымной защиты.
Методики расчетов вероятностей и мероприятий приведены в ГОСТ 12. 1. 004 -85; НПБ 105 -95.
Пожарная безопасность По ГОСТ 12. 1. 033 -81* ПОЖАР - не контролируемое горение, вне специального очага, приносящее ущерб.
ЗАГОРАНИЕ- не контролируемое горение, вне специального очага, не приносящее ущерба.
ГОРЕНИЕ - Быстро протекающая окислительная реакция, сопровождающаяся выделением большого количества тепла и обычно света.
Три условия, необходимые для горения (три условия необходимые для тушения? ) ИЗ ГВ + О Пр + Нр (О) окислитель О 2 , или другой заявленный. 3 C 2 Н 2 C 6 Н 6 + Нр это горение?
Источник зажигания Из нагретое, раскаленное тело (искра) Характеризуется: Тиз и W зажигания (W м. э. з. )
Горючее вещество ГВ имеет характеристику в зависимости от агрегатного состояния вещества
Газообразное вещество (ГГ) Нижний (верхний) концентрационный предел НКП, ВКП I I C ГВ (для NH 3 17 - 28). для N 2 H 2?
Жидкость - ГЖ, ЛВЖ, НГЖ Температура вспышки; Нижний (верхний) температурный предел НТП, ВТП I I Т
ОПРЕДЕЛЕНИЕ ТЕМПЕРАТУРЫ ВСПЫШКИ А) в открытом о 2 Из Термометр тигле Б) в закрытом тигле ЛВЖ< 60(66)°С >ГЖ Из Термометр
Твердые вещества Температура (само) воспламенения Из Термометр о 2
Факторы влияющие на характеристики 1. Давление газа; 2. Катализатор; 3. Ингибитор; 4. Объем сосуда.
Гидразин Тсам = - 23°С (в сосуде с ржавчиной); Тсам = +132°С (в сосуде из чистого железа) Тсам = +156°С (в сосуде из нержавеющей стали)
ВИДЫ ГОРЕНИЯ 1. Диффузионное V~cм/c; 2. Кинетическое V~м/c; 3. Взрыв V~ Vзвука ~ 100 м/c; 4. Детонация V~1000 м/c;
По фазовому составу: 1. Гетерогенное; 2. Гомогенное; По избытку О 2: • полное; • неполное
Тепловая теория Франк-Каменецкий Тепла производится больше, чем отводится.
Теория цепных реакций Н. Н. Семенов 2 H 2 +O 2 2 H 2 O + H+ + O 2 HO - + O 2+ + HO - H H 2 O + + O 2 - HO - H
Семенов Н. Н.

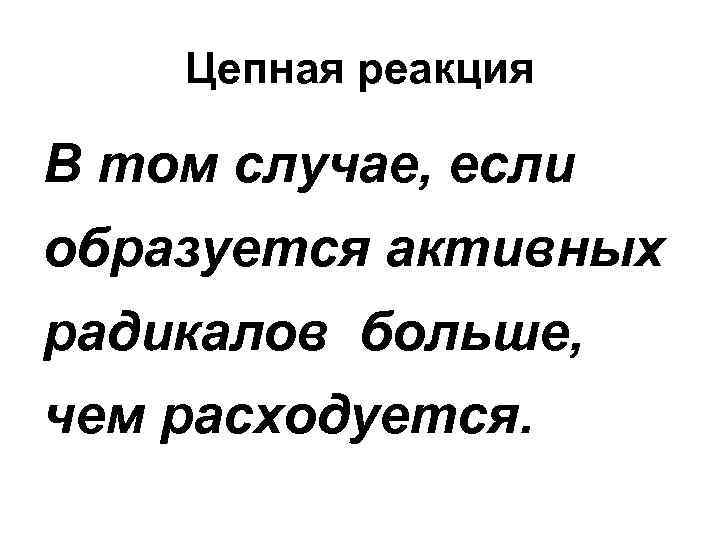

Цепная реакция В том случае, если образуется активных радикалов больше, чем расходуется.
ПОЖАРНАЯ БЕЗОПАСНОСТЬ Регламентируется ГОСТом 12. 1. 004 – 85 НПБ 105 -95 и другими отраслевыми нормами и правилами
ПОЖАРНАЯ БЕЗОПАСНОСТЬ Обеспечивается: • Системой предотвращения пожара (СПП); • Системой пожарной защиты (СПЗ).
СПП - система предотвращения пожара Должна обеспечивать нормативную вероятность (Рнор ) возникновения пожара не более 0, 000001 в год.
Вероятность -6 раз / год٠ объект Р < 10 Р = РГВ • РОК • РИЗ
Технические решения СПП I. Предотвращение образования горючих сред; I I. Предотвращение появления в горючей среде источников зажигания;
I. Предотвращение образования горючих сред I-1. применение НГВ и ТГВ и материалов; I-2. ограничение массы ГВ (объёма), их размещение; I-3. концентрация ГГ вне пределов;
I. Предотвращение образования горючих сред I-4. поддержание давления и температуры исключающих распространение пламени; I-5. механизация и автоматизация процесса; I-6. установка оборудования в изолированных помещениях или на открытых площадках
I. Предотвращение образования горючих сред I-7. применение ингибиторов процесса, флегматизаторов; I-8. уменьшение определяющего размера горючей среды; I-9. герметизация оборудования
I I. Предотвращение появления в горючей среде ИЗ I I-1. Механическое оборудование -не ИЗ; I I-2. Эл. оборудование соответствующего исполнения - не ИЗ; I I-3. Быстродействующие защиты; I I-4. Эл. статика– искробезопасна;
I I. Предотвращение появления в горючей среде ИЗ I I-5. молниезащита; I I-6. совместное хранение веществ и материалов; I I-7. размер меньше БЭВЗ; I I-8. исключение условий самовозгорания;
Для выбора технических решений СПП Классификация производственных объектов для размещения электрооборудования (зоны): В-l; зоны–взрыв ГГ при нормальной работе; В-l а; В-l б; зоны – взрыв ГГ при аварии; В-l г; зоны у наружных установок с ГГ и ЛВЖ; В-llа; зоны с ГП в норм. и аварийном режиме П-l; П-lll; зоны с ГЖ; ГП, ТГВ.
Для выбора строительных решений Классификация производств по взрыво-пожарной и пожарной опасности А; Б; В; Г; Д;
А (взрывопожароопасная): наличие ГГ, ЛВЖ (с tвс< 28°С) в таком количестве, что горючие смеси при воспламенении создают Ризб > 5 к. Па
Б (взрывопожароопасная): Наличие: Горючей пыли, ЛВЖ (с tвс> 28°С), ГЖ, в таком количестве, что горючие смеси при воспламенении создают Ризб > 5 к. Па
В (пожароопасная): ГГ; ЛВЖ; ГЖ; Твердые ГВ; горят при взаимодействии с различными окислителями.
Г (пожароопасная): НГВ в горячем, раскаленном или расплавленном состоянии; сжигание топлива.
Д (непожароопасная): НГВ в холодном состоянии.
СПЗ – система пожарной защиты Должна обеспечивать(Рнор ) нормативную вероятность воздействия опасных факторов пожара на людей не более 0, 000001 чел / год объект. (открытый огонь, искры, Tос , дым, взрыв, химвещества, О 2, падения)
Система пожарной защиты обеспечивается: 1. Применением средств пожаротушения (11 видов) и средств их доставки; 2. Применением стройматериалов с нормативным огнестойкости
Система пожарной защиты обеспечивается: 3. Применением пропиток (антипренов); 4. Устройствами, обеспечивающими ограничение распространения огня;
Система пожарной защиты обеспечивается: 5. Организацией эвакуации людей: нор; Lнор ; Sнор ; 6. Средствами коллективной и индивидуальной защиты;
Система пожарной защиты обеспечивается: 7. автоматическими установками пожарной сигнализации и тушения; 8. системами противодымной защиты.
Методики Расчетов величины риска и Необходимых мероприятий приведены в ФЗ-123 от 22. 07. 08 г. «Технический регламент О требованиях пожарной безопасности»
Блок схема расчета риска Анализ пожарной опасности здания Определение частоты реализации пожарных ситуаций Построение полей опасных факторов пожара Выбор сценария пожара Формулировка математической модели Разработка доп. мероприятий Оценка последствий. Формулировка математической модели и расчет вероятности эвакуации
Расчет величины индивидуального пожарного риска Расчетное значение превышает нормативное ВЫВОД: пожарный риск превышает допустимое значение Расчетное значение не превышает нормативное ВЫВОД: пожарный риск не превышает допустимое значение end
Определение частоты пожароопасных ситуаций Расчетная величина индивидуального пожарного риска - QB QB<= HQB = 10 -6 год -1 QB= Qп* (1 -Rап)* Pпр* (1 -Pэ) * (1 -Pп з); При отсутствии статистической информации Qп = 4 * 10 -2 ; Rап = 0, 9; = 0; Рпр = t / 24 Рэ =(0, 8 * tбл - tр)/tнэ; если: tр < 0, 8 * tбл; < tр + tнэ и tск <= 6 мин; = < 0, 9999; = 0, 0000;
Упрощенная аналитическая модель движения людского потока (определение расчетного времени эвакуации людей из помещения и здания по расчету времени движения одного или нескольких людских потоков через эвакуационные выходы от наиболее удаленных мест размещения людей).
lection_BGD.ppt
