Беспроводные сети D-Link Сергей Филоненко, консультант по проектам sphilonenko@dlink. ru Беспроводные сети D-Link Сергей Филоненко, консультант по проектам [email protected] ru

СОДЕРЖАНИЕ 1. 2. 3. 4. 5. 6. 7. Что такое беспроводные сети – WLAN? СОДЕРЖАНИЕ 1. 2. 3. 4. 5. 6. 7. Что такое беспроводные сети – WLAN? Применение WLAN Основные стандарты Режимы работы Планирование и развертывание WLAN Настройка беспроводных сетей Беспроводные устройства D-Link

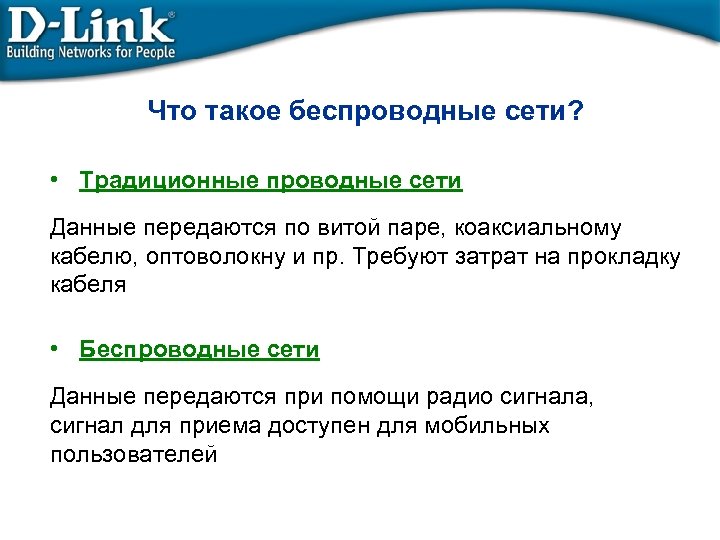

Что такое беспроводные сети? • Традиционные проводные сети Данные передаются по витой паре, коаксиальному Что такое беспроводные сети? • Традиционные проводные сети Данные передаются по витой паре, коаксиальному кабелю, оптоволокну и пр. Требуют затрат на прокладку кабеля • Беспроводные сети Данные передаются при помощи радио сигнала, сигнал для приема доступен для мобильных пользователей

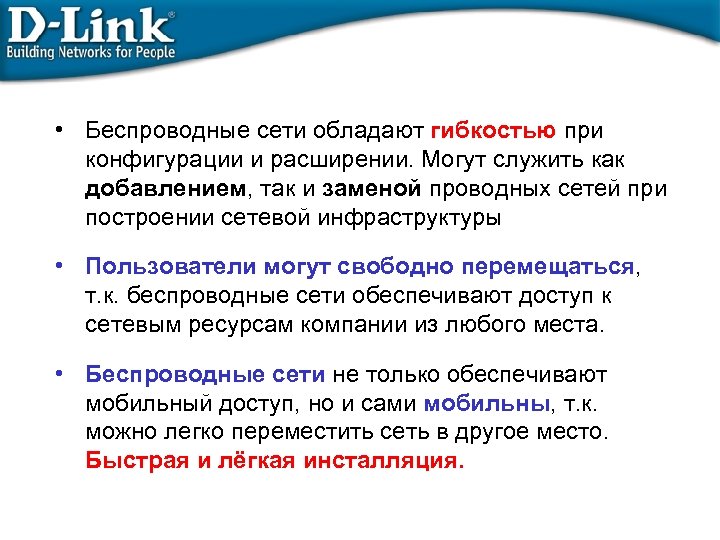

 • Беспроводные сети обладают гибкостью при конфигурации и расширении. Могут служить как добавлением, • Беспроводные сети обладают гибкостью при конфигурации и расширении. Могут служить как добавлением, так и заменой проводных сетей при построении сетевой инфраструктуры • Пользователи могут свободно перемещаться, т. к. беспроводные сети обеспечивают доступ к сетевым ресурсам компании из любого места. • Беспроводные сети не только обеспечивают мобильный доступ, но и сами мобильны, т. к. можно легко переместить сеть в другое место. Быстрая и лёгкая инсталляция.

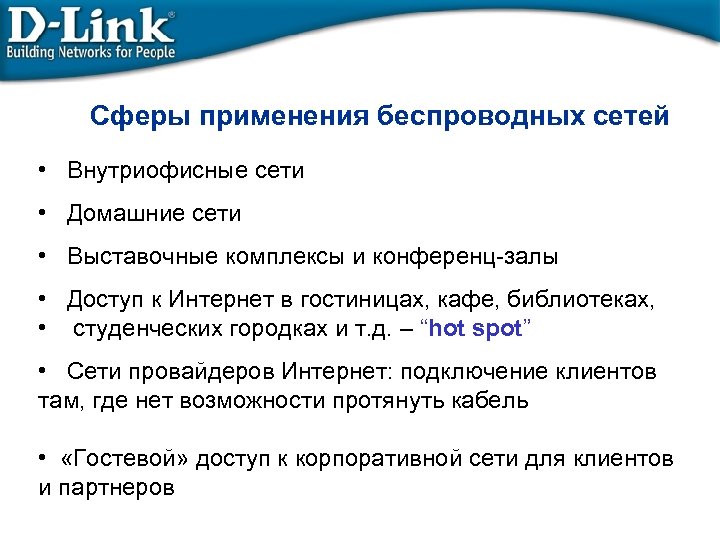

Сферы применения беспроводных сетей • Внутриофисные сети • Домашние сети • Выставочные комплексы и Сферы применения беспроводных сетей • Внутриофисные сети • Домашние сети • Выставочные комплексы и конференц-залы • Доступ к Интернет в гостиницах, кафе, библиотеках, • студенческих городках и т. д. – “hot spot” • Сети провайдеров Интернет: подключение клиентов там, где нет возможности протянуть кабель • «Гостевой» доступ к корпоративной сети для клиентов и партнеров

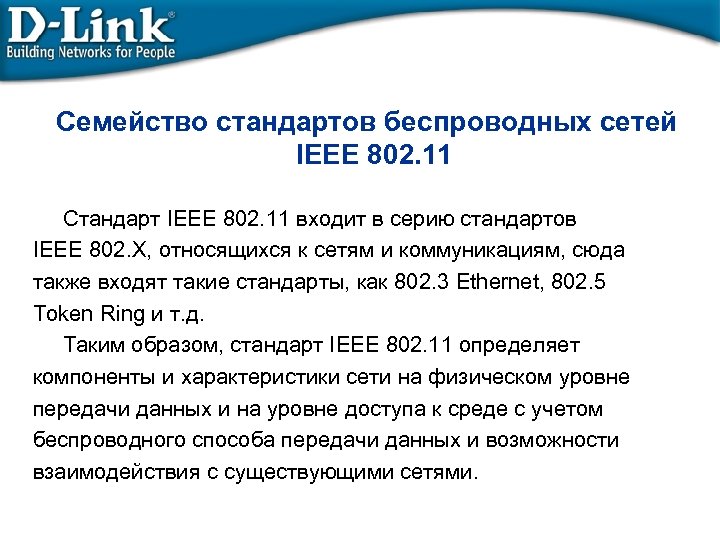

Семейство стандартов беспроводных сетей IEEE 802. 11 Стандарт IEEE 802. 11 входит в серию Семейство стандартов беспроводных сетей IEEE 802. 11 Стандарт IEEE 802. 11 входит в серию стандартов IEEE 802. X, относящихся к сетям и коммуникациям, сюда также входят такие стандарты, как 802. 3 Ethernet, 802. 5 Token Ring и т. д. Таким образом, стандарт IEEE 802. 11 определяет компоненты и характеристики сети на физическом уровне передачи данных и на уровне доступа к среде с учетом беспроводного способа передачи данных и возможности взаимодействия с существующими сетями.

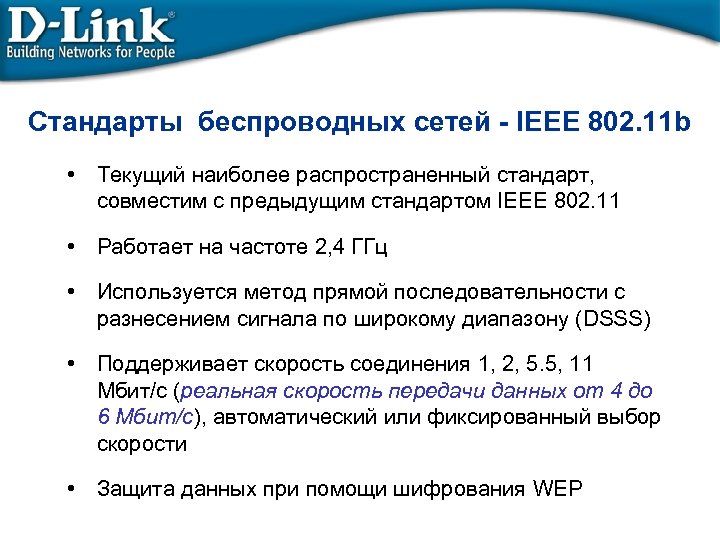

Стандарты беспроводных сетей - IEEE 802. 11 b • Текущий наиболее распространенный стандарт, совместим Стандарты беспроводных сетей - IEEE 802. 11 b • Текущий наиболее распространенный стандарт, совместим с предыдущим стандартом IEEE 802. 11 • Работает на частоте 2, 4 ГГц • Используется метод прямой последовательности с разнесением сигнала по широкому диапазону (DSSS) • Поддерживает скорость соединения 1, 2, 5. 5, 11 Мбит/с (реальная скорость передачи данных от 4 до 6 Мбит/с), автоматический или фиксированный выбор скорости • Защита данных при помощи шифрования WEP

Стандарты беспроводных сетей - IEEE 802. 11 a • Более сложная передовая технология • Стандарты беспроводных сетей - IEEE 802. 11 a • Более сложная передовая технология • Работает на частоте 5 ГГц • Используется метод мультиплексирования с ортогональным делением частот (OFDM) • Поддерживает скорость соединения до 54 Мбит/с (48, 36, 24, 18, 12, 9 и 6 Мбит/с), реальная скорость передачи данных от 22 до 24 Мбит/с • 12 одновременно доступных для работы каналов • Защита данных при помощи шифрования WEP • Защита данных при помощи WPA (Wi Fi Protected Access), 802. 1 x

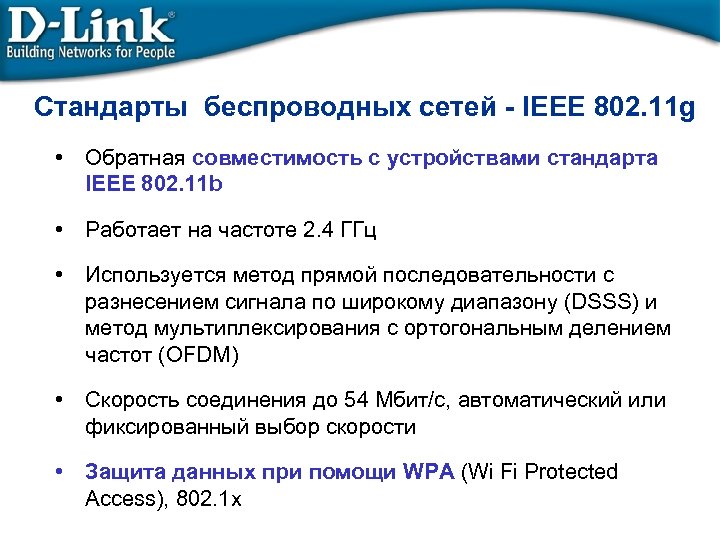

Стандарты беспроводных сетей - IEEE 802. 11 g • Обратная совместимость с устройствами стандарта Стандарты беспроводных сетей - IEEE 802. 11 g • Обратная совместимость с устройствами стандарта IEEE 802. 11 b • Работает на частоте 2. 4 ГГц • Используется метод прямой последовательности с разнесением сигнала по широкому диапазону (DSSS) и метод мультиплексирования с ортогональным делением частот (OFDM) • Скорость соединения до 54 Мбит/с, автоматический или фиксированный выбор скорости • Защита данных при помощи WPA (Wi Fi Protected Access), 802. 1 x

Технология Super G 17. 2. 10 Технология Super G 17. 2. 10

802. 11 n Особенности стандарта Возможность использования двух диапазонов – 2, 4 Гц и 802. 11 n Особенности стандарта Возможность использования двух диапазонов – 2, 4 Гц и (или) 5 ГГц Возможность использования каналов с шириной 20 и 40 МГц Обратная совместимость с предыдущими стандартами Wi. Fi при работе с модуляциями CCK и OFDM в канале шириной 20 МГц Работа с MIMO Изменения на канальном уровне: агрегирование кадров и блочные подтверждения

Технология MIMO С помощью пространственного мультиплексирования Spatial Division Multiplexing (SDM) – передается несколько независимых Технология MIMO С помощью пространственного мультиплексирования Spatial Division Multiplexing (SDM) – передается несколько независимых потоков данных одновременно внутри одной спектральной полосы пропускания канала. Для реализации MIMO необходимо, чтобы для каждого потока данных использовались свои антенны приёма/передачи, отдельные радиочастотные цепи и аналого-цифровые преобразователи (АЦП) для каждой антенны.

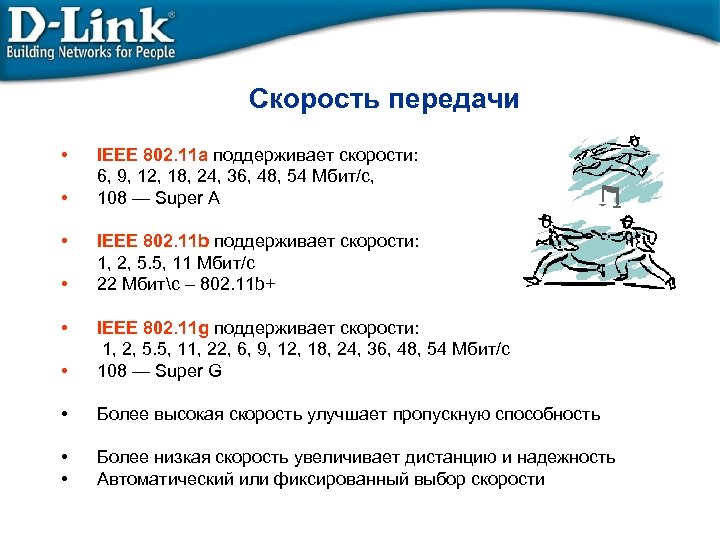

Скорость передачи • • • IEEE 802. 11 a поддерживает скорости: 6, 9, 12, Скорость передачи • • • IEEE 802. 11 a поддерживает скорости: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с, 108 — Super A IEEE 802. 11 b поддерживает скорости: 1, 2, 5. 5, 11 Мбит/с 22 Мбитс – 802. 11 b+ • IEEE 802. 11 g поддерживает скорости: 1, 2, 5. 5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с 108 — Super G • Более высокая скорость улучшает пропускную способность • • Более низкая скорость увеличивает дистанцию и надежность Автоматический или фиксированный выбор скорости

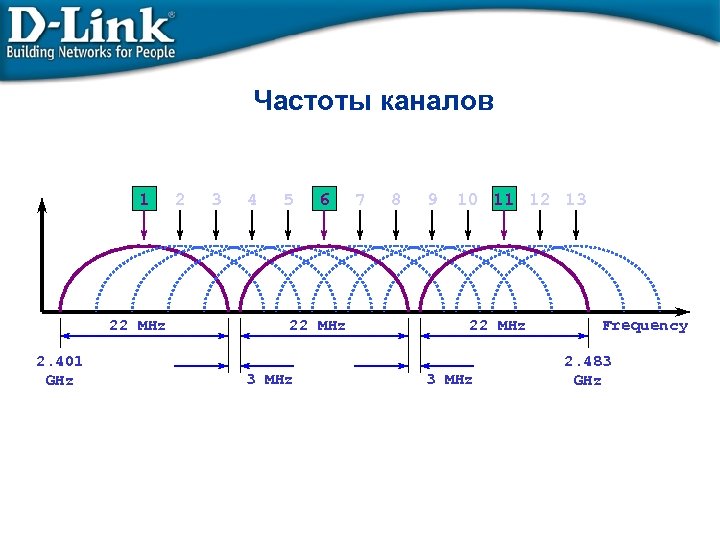

Частоты каналов 1 22 MHz 2. 401 GHz 2 3 4 5 6 22 Частоты каналов 1 22 MHz 2. 401 GHz 2 3 4 5 6 22 MHz 3 MHz 7 8 9 10 11 12 13 22 MHz 3 MHz Frequency 2. 483 GHz

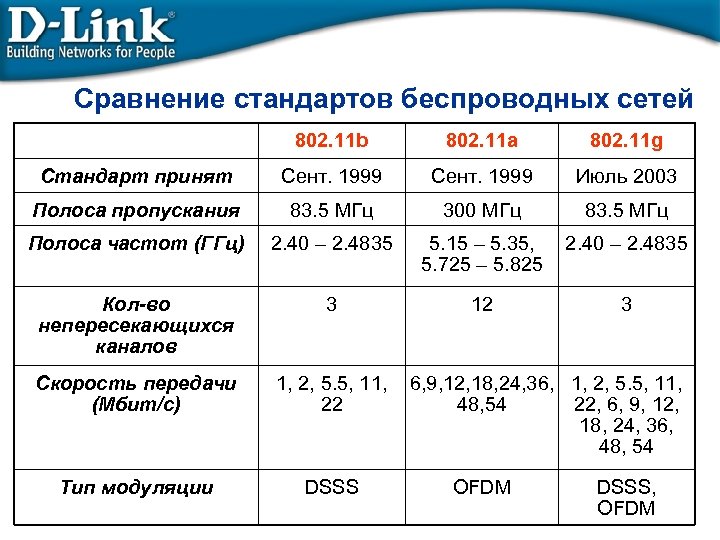

Сравнение стандартов беспроводных сетей 802. 11 b 802. 11 a 802. 11 g Стандарт Сравнение стандартов беспроводных сетей 802. 11 b 802. 11 a 802. 11 g Стандарт принят Сент. 1999 Июль 2003 Полоса пропускания 83. 5 МГц 300 МГц 83. 5 МГц Полоса частот (ГГц) 2. 40 – 2. 4835 5. 15 – 5. 35, 5. 725 – 5. 825 2. 40 – 2. 4835 Кол-во непересекающихся каналов 3 12 3 Скорость передачи (Мбит/с) 1, 2, 5. 5, 11, 22 Тип модуляции DSSS 6, 9, 12, 18, 24, 36, 1, 2, 5. 5, 11, 48, 54 22, 6, 9, 12, 18, 24, 36, 48, 54 OFDM DSSS, OFDM

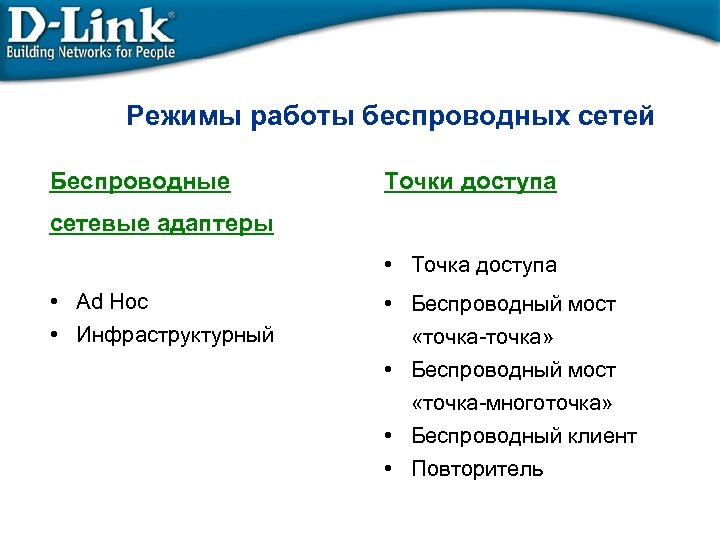

Режимы работы беспроводных сетей Беспроводные Точки доступа сетевые адаптеры • Точка доступа • Ad Режимы работы беспроводных сетей Беспроводные Точки доступа сетевые адаптеры • Точка доступа • Ad Hoc • Инфраструктурный • Беспроводный мост «точка-точка» • Беспроводный мост «точка-многоточка» • Беспроводный клиент • Повторитель

Ad Hoc режим ПК с беспроводным адаптером, напр. DWA-525 Ноутбук с беспроводным адаптером, напр. Ad Hoc режим ПК с беспроводным адаптером, напр. DWA-525 Ноутбук с беспроводным адаптером, напр. DWA-525 Одноранговое взаимодействие по типу «точка-точка» . Компьютеры взаимодействуют напрямую без применения точек доступа

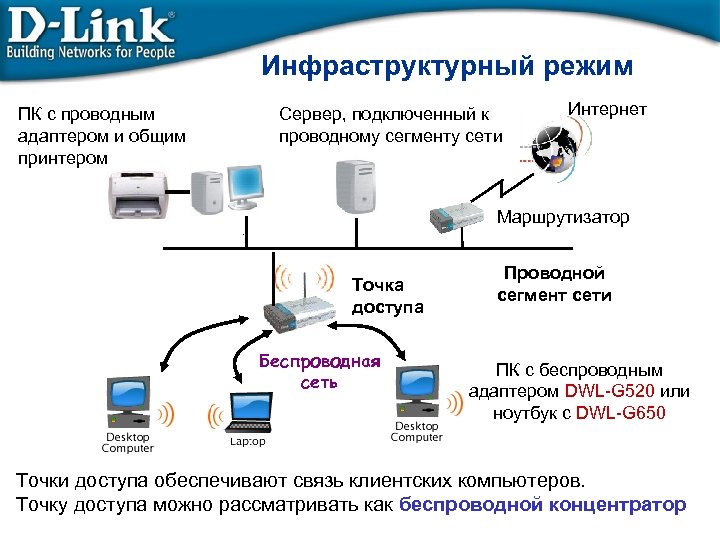

Инфраструктурный режим ПК с проводным адаптером и общим принтером Сервер, подключенный к проводному сегменту Инфраструктурный режим ПК с проводным адаптером и общим принтером Сервер, подключенный к проводному сегменту сети Интернет Маршрутизатор Точка доступа Беспроводная сеть Проводной сегмент сети ПК с беспроводным адаптером DWL-G 520 или ноутбук с DWL-G 650 Точки доступа обеспечивают связь клиентских компьютеров. Точку доступа можно рассматривать как беспроводной концентратор

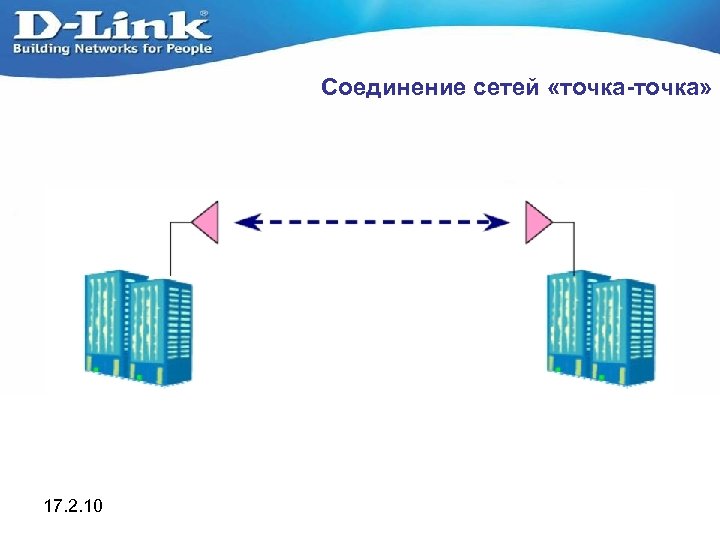

Соединение сетей «точка-точка» 17. 2. 10 Соединение сетей «точка-точка» 17. 2. 10

Соединение сетей «точка-многоточек» 17. 2. 10 Соединение сетей «точка-многоточек» 17. 2. 10

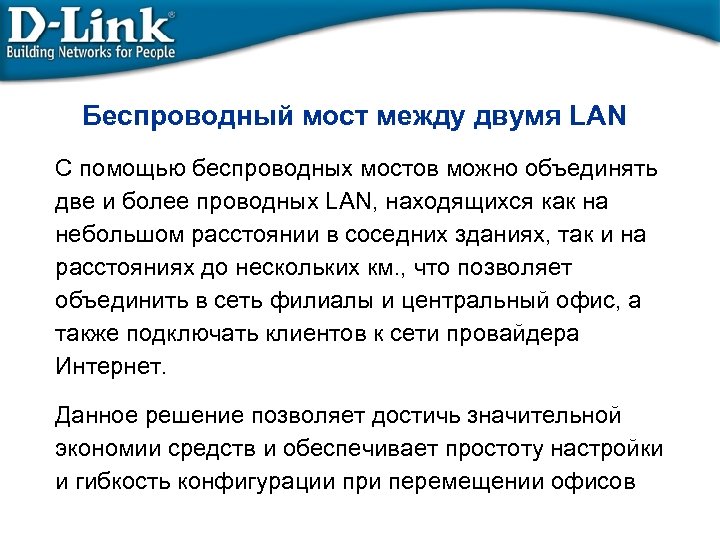

Беспроводный мост между двумя LAN С помощью беспроводных мостов можно объединять две и более Беспроводный мост между двумя LAN С помощью беспроводных мостов можно объединять две и более проводных LAN, находящихся как на небольшом расстоянии в соседних зданиях, так и на расстояниях до нескольких км. , что позволяет объединить в сеть филиалы и центральный офис, а также подключать клиентов к сети провайдера Интернет. Данное решение позволяет достичь значительной экономии средств и обеспечивает простоту настройки и гибкость конфигурации при перемещении офисов

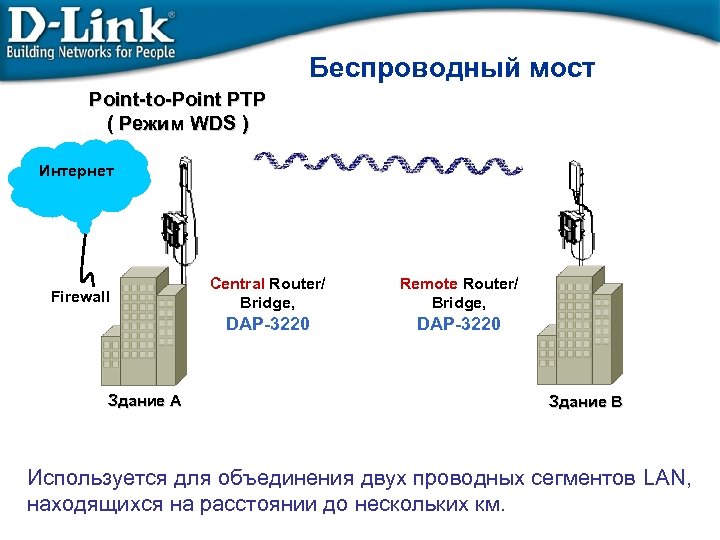

Беспроводный мост Point-to-Point PTP ( Режим WDS ) Интернет Здание A Central Router/ Bridge, Беспроводный мост Point-to-Point PTP ( Режим WDS ) Интернет Здание A Central Router/ Bridge, Remote Router/ Bridge, DAP-3220 Firewall DAP-3220 Здание B Используется для объединения двух проводных сегментов LAN, находящихся на расстоянии до нескольких км.

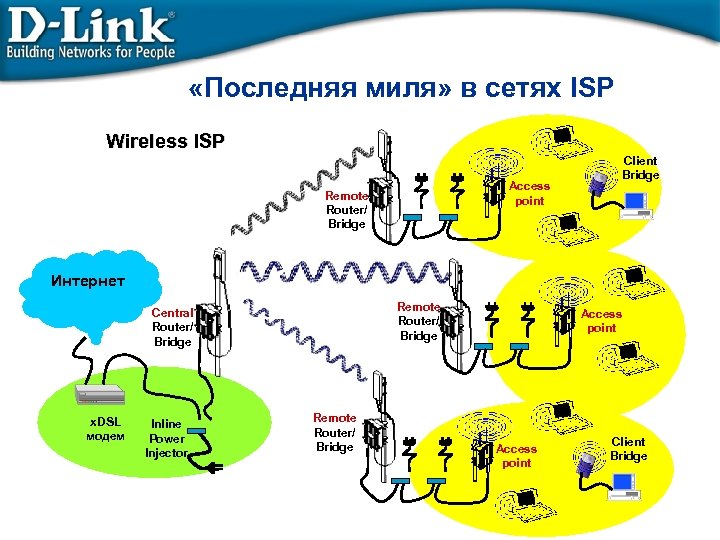

 «Последняя миля» в сетях ISP Wireless ISP Access point Remote Router/ Bridge Client «Последняя миля» в сетях ISP Wireless ISP Access point Remote Router/ Bridge Client Bridge Интернет Remote Router/ Bridge Central Router/ Bridge x. DSL модем Inline Power Injector Remote Router/ Bridge Access point Client Bridge

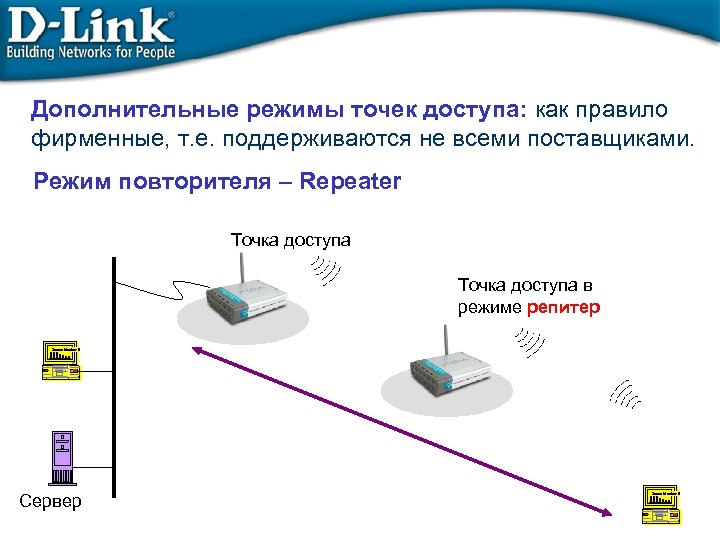

Дополнительные режимы точек доступа: как правило фирменные, т. е. поддерживаются не всеми поставщиками. Режим Дополнительные режимы точек доступа: как правило фирменные, т. е. поддерживаются не всеми поставщиками. Режим повторителя – Repeater Точка доступа в режиме репитер Screen Monitor II Сервер Screen Monitor II

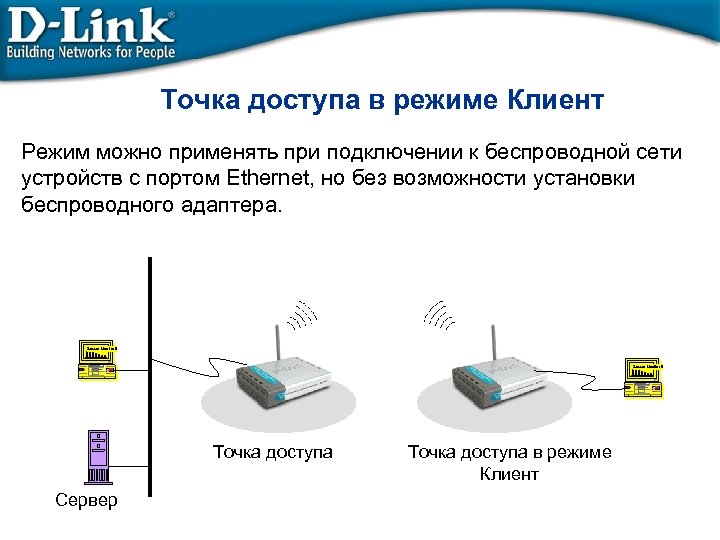

Точка доступа в режиме Клиент Режим можно применять при подключении к беспроводной сети устройств Точка доступа в режиме Клиент Режим можно применять при подключении к беспроводной сети устройств с портом Ethernet, но без возможности установки беспроводного адаптера. Screen Monitor II Точка доступа Сервер Точка доступа в режиме Клиент

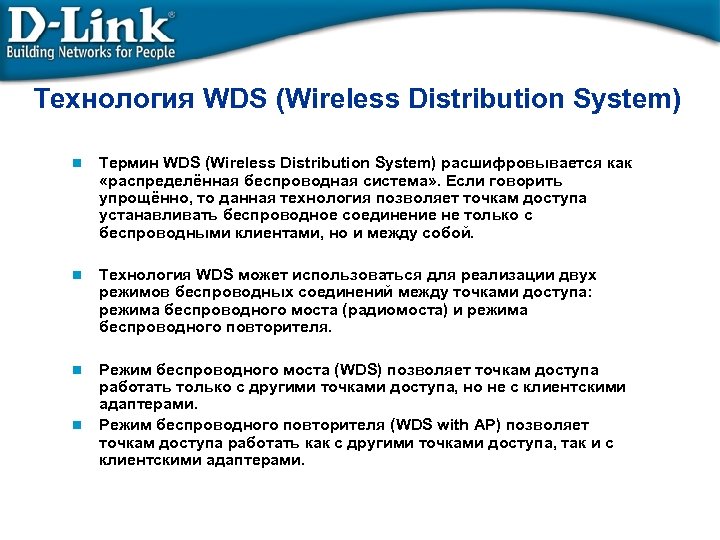

Технология WDS (Wireless Distribution System) Термин WDS (Wireless Distribution System) расшифровывается как «распределённая беспроводная Технология WDS (Wireless Distribution System) Термин WDS (Wireless Distribution System) расшифровывается как «распределённая беспроводная система» . Если говорить упрощённо, то данная технология позволяет точкам доступа устанавливать беспроводное соединение не только с беспроводными клиентами, но и между собой. Технология WDS может использоваться для реализации двух режимов беспроводных соединений между точками доступа: режима беспроводного моста (радиомоста) и режима беспроводного повторителя. Режим беспроводного моста (WDS) позволяет точкам доступа работать только с другими точками доступа, но не с клиентскими адаптерами. Режим беспроводного повторителя (WDS with AP) позволяет точкам доступа работать как с другими точками доступа, так и с клиентскими адаптерами.

Технология WDS (Wireless Distribution System) Данная технология позволяет одновременно подключать беспроводных клиентов к точкам Технология WDS (Wireless Distribution System) Данная технология позволяет одновременно подключать беспроводных клиентов к точкам доступа, работающим в режиме “беспроводной мост”

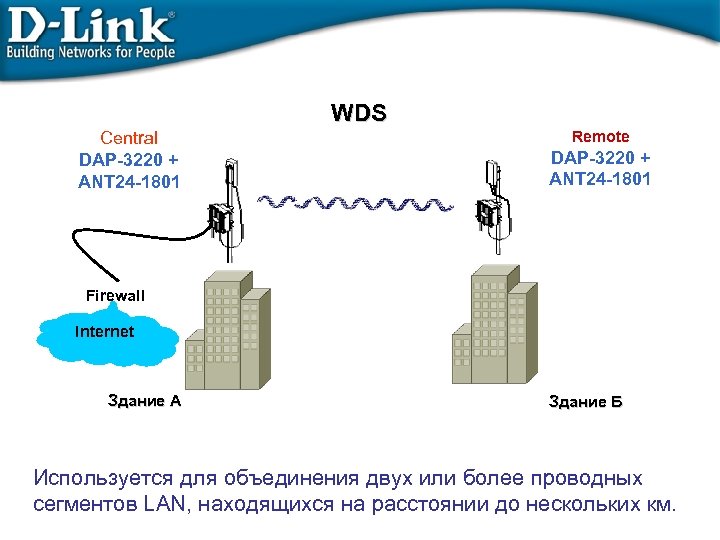

WDS Central DAP-3220 + ANT 24 -1801 Remote DAP-3220 + ANT 24 -1801 Firewall WDS Central DAP-3220 + ANT 24 -1801 Remote DAP-3220 + ANT 24 -1801 Firewall Internet Здание A Здание Б Используется для объединения двух или более проводных сегментов LAN, находящихся на расстоянии до нескольких км.

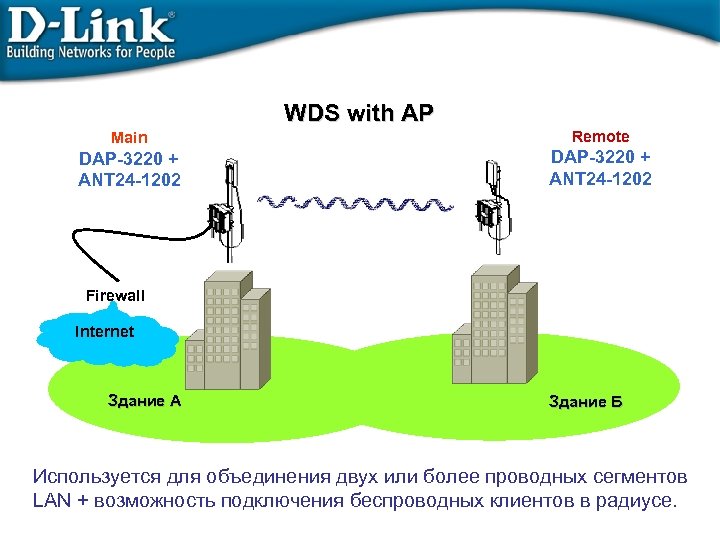

WDS with AP Main DAP-3220 + ANT 24 -1202 Remote DAP-3220 + ANT 24 WDS with AP Main DAP-3220 + ANT 24 -1202 Remote DAP-3220 + ANT 24 -1202 Firewall Internet Здание A Здание Б Используется для объединения двух или более проводных сегментов LAN + возможность подключения беспроводных клиентов в радиусе.

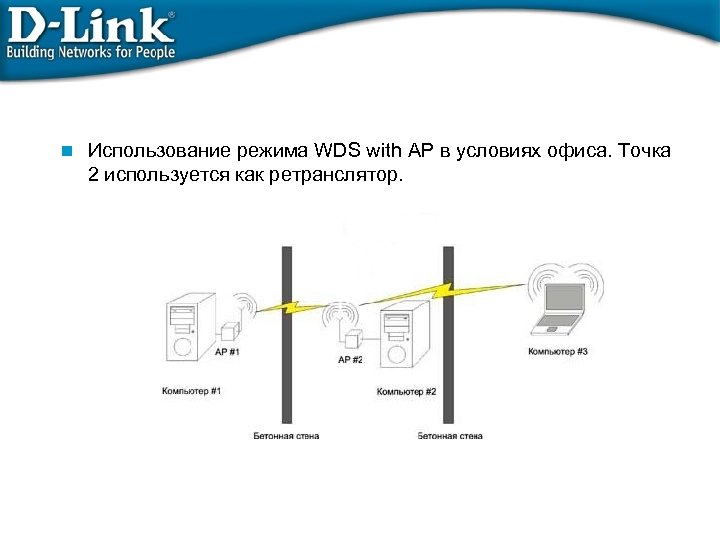

 Использование режима WDS with AP в условиях офиса. Точка 2 используется как ретранслятор. Использование режима WDS with AP в условиях офиса. Точка 2 используется как ретранслятор.

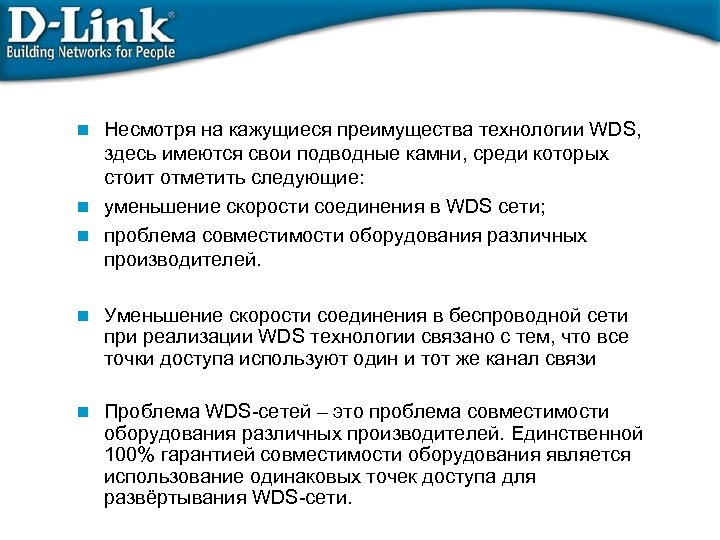

Несмотря на кажущиеся преимущества технологии WDS, здесь имеются свои подводные камни, среди которых стоит Несмотря на кажущиеся преимущества технологии WDS, здесь имеются свои подводные камни, среди которых стоит отметить следующие: уменьшение скорости соединения в WDS сети; проблема совместимости оборудования различных производителей. Уменьшение скорости соединения в беспроводной сети при реализации WDS технологии связано с тем, что все точки доступа используют один и тот же канал связи Проблема WDS-сетей – это проблема совместимости оборудования различных производителей. Единственной 100% гарантией совместимости оборудования является использование одинаковых точек доступа для развёртывания WDS-сети.

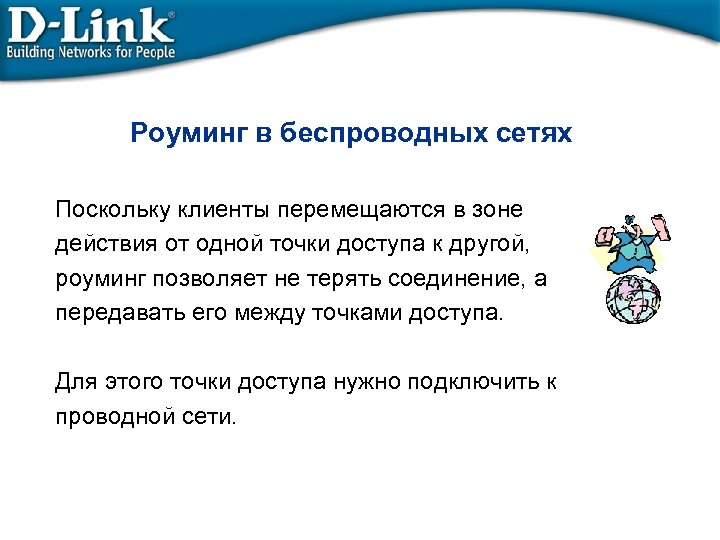

Роуминг в беспроводных сетях Поскольку клиенты перемещаются в зоне действия от одной точки доступа Роуминг в беспроводных сетях Поскольку клиенты перемещаются в зоне действия от одной точки доступа к другой, роуминг позволяет не терять соединение, а передавать его между точками доступа. Для этого точки доступа нужно подключить к проводной сети.

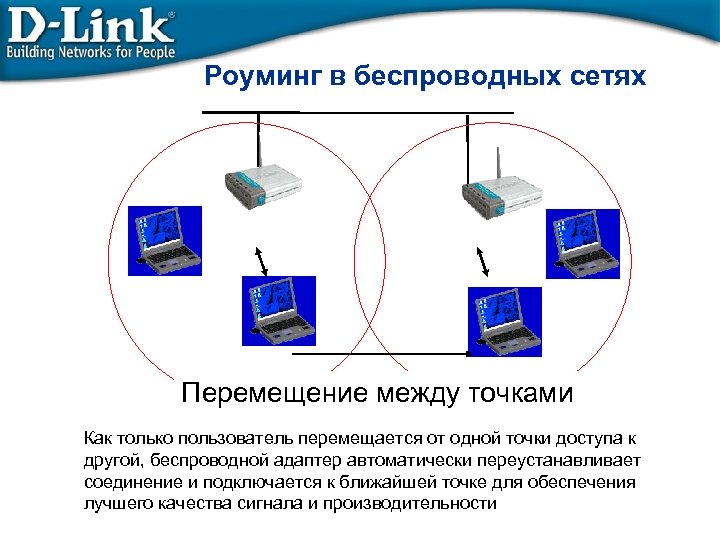

Роуминг в беспроводных сетях Перемещение между точками Как только пользователь перемещается от одной точки Роуминг в беспроводных сетях Перемещение между точками Как только пользователь перемещается от одной точки доступа к другой, беспроводной адаптер автоматически переустанавливает соединение и подключается к ближайшей точке для обеспечения лучшего качества сигнала и производительности

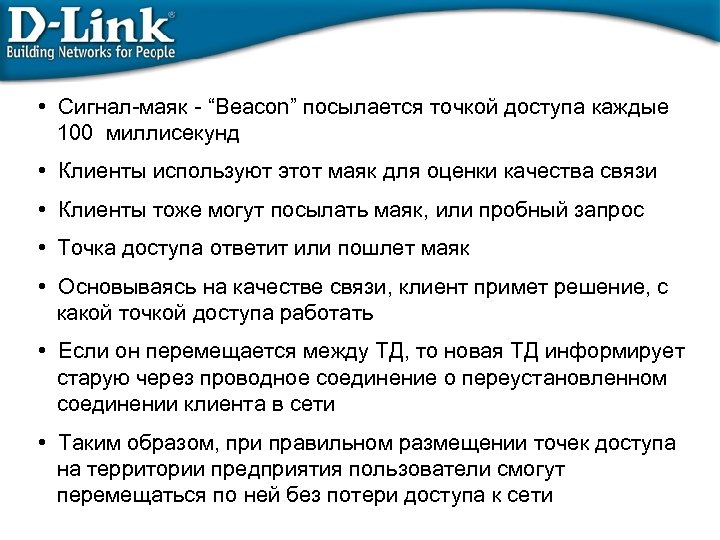

 • Сигнал-маяк - “Beacon” посылается точкой доступа каждые 100 миллисекунд • Клиенты используют • Сигнал-маяк - “Beacon” посылается точкой доступа каждые 100 миллисекунд • Клиенты используют этот маяк для оценки качества связи • Клиенты тоже могут посылать маяк, или пробный запрос • Точка доступа ответит или пошлет маяк • Основываясь на качестве связи, клиент примет решение, с какой точкой доступа работать • Если он перемещается между ТД, то новая ТД информирует старую через проводное соединение о переустановленном соединении клиента в сети • Таким образом, при правильном размещении точек доступа на территории предприятия пользователи смогут перемещаться по ней без потери доступа к сети

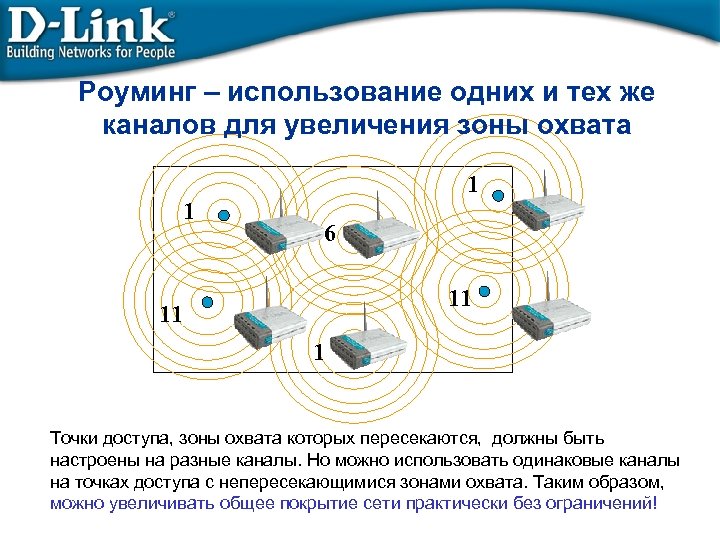

Роуминг – использование одних и тех же каналов для увеличения зоны охвата 1 1 Роуминг – использование одних и тех же каналов для увеличения зоны охвата 1 1 6 11 11 1 Точки доступа, зоны охвата которых пересекаются, должны быть настроены на разные каналы. Но можно использовать одинаковые каналы на точках доступа с непересекающимися зонами охвата. Таким образом, можно увеличивать общее покрытие сети практически без ограничений!

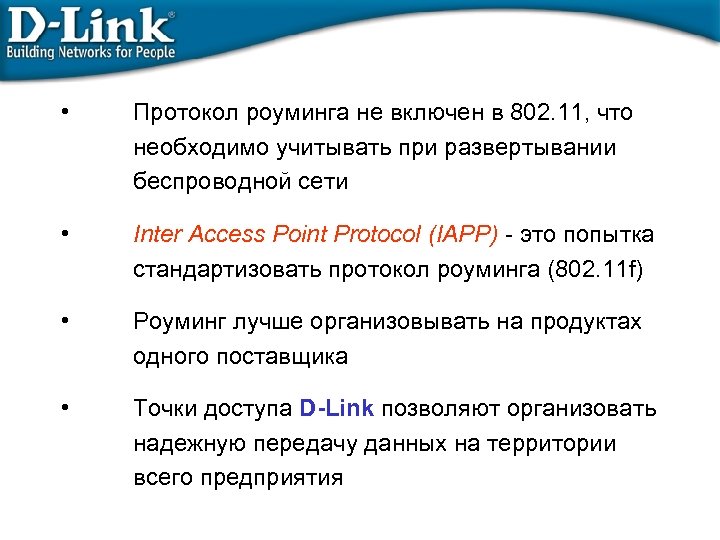

 • Протокол роуминга не включен в 802. 11, что необходимо учитывать при развертывании • Протокол роуминга не включен в 802. 11, что необходимо учитывать при развертывании беспроводной сети • Inter Access Point Protocol (IAPP) - это попытка стандартизовать протокол роуминга (802. 11 f) • Роуминг лучше организовывать на продуктах одного поставщика • Точки доступа D-Link позволяют организовать надежную передачу данных на территории всего предприятия

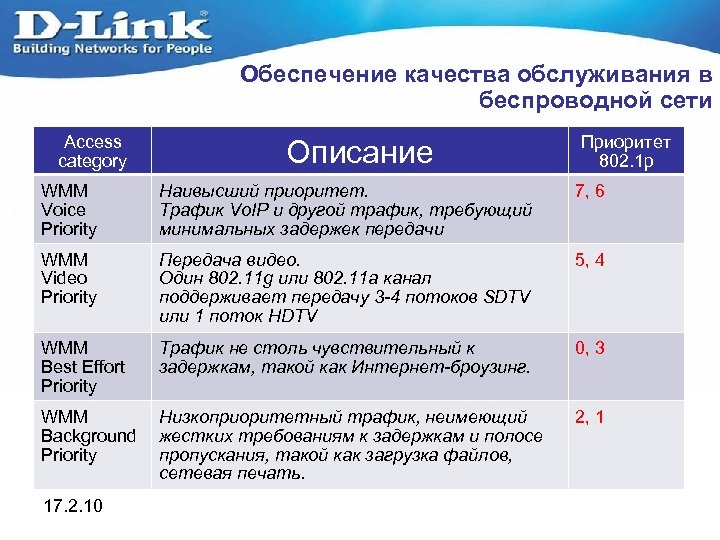

Обеспечение качества обслуживания в беспроводной сети Access category Описание Приоритет 802. 1 р WMM Обеспечение качества обслуживания в беспроводной сети Access category Описание Приоритет 802. 1 р WMM Voice Priority Наивысший приоритет. Трафик Vo. IP и другой трафик, требующий минимальных задержек передачи 7, 6 WMM Video Priority Передача видео. Один 802. 11 g или 802. 11 a канал поддерживает передачу 3 -4 потоков SDTV или 1 поток HDTV 5, 4 WMM Best Effort Priority Трафик не столь чувствительный к задержкам, такой как Интернет-броузинг. 0, 3 WMM Background Priority Низкоприоритетный трафик, неимеющий жестких требованиям к задержкам и полосе пропускания, такой как загрузка файлов, сетевая печать. 2, 1 17. 2. 10

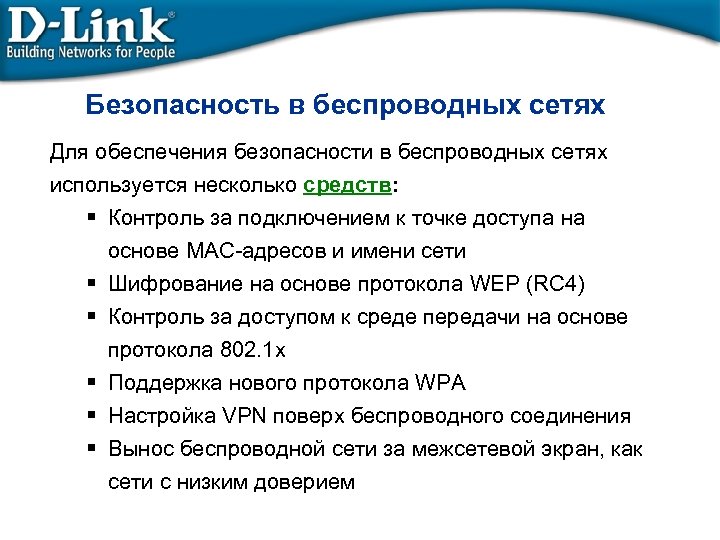

Безопасность в беспроводных сетях Для обеспечения безопасности в беспроводных сетях используется несколько средств: Контроль Безопасность в беспроводных сетях Для обеспечения безопасности в беспроводных сетях используется несколько средств: Контроль за подключением к точке доступа на основе MAC-адресов и имени сети Шифрование на основе протокола WEP (RC 4) Контроль за доступом к среде передачи на основе протокола 802. 1 x Поддержка нового протокола WPA Настройка VPN поверх беспроводного соединения Вынос беспроводной сети за межсетевой экран, как сети с низким доверием

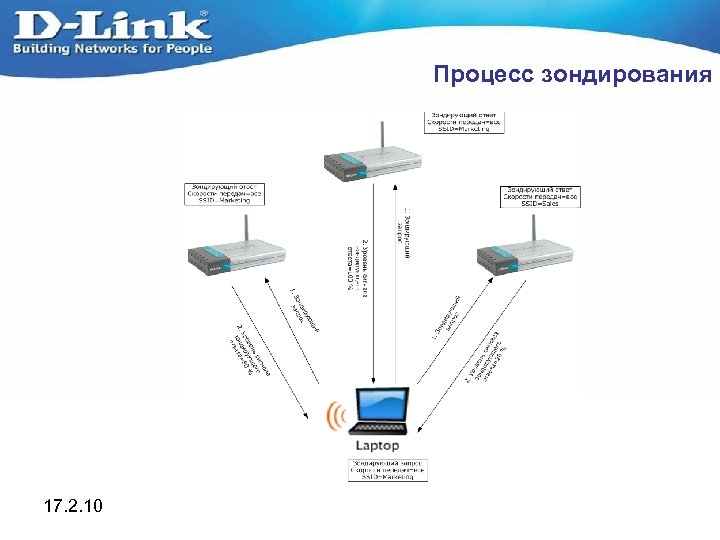

Процесс зондирования 17. 2. 10 Процесс зондирования 17. 2. 10

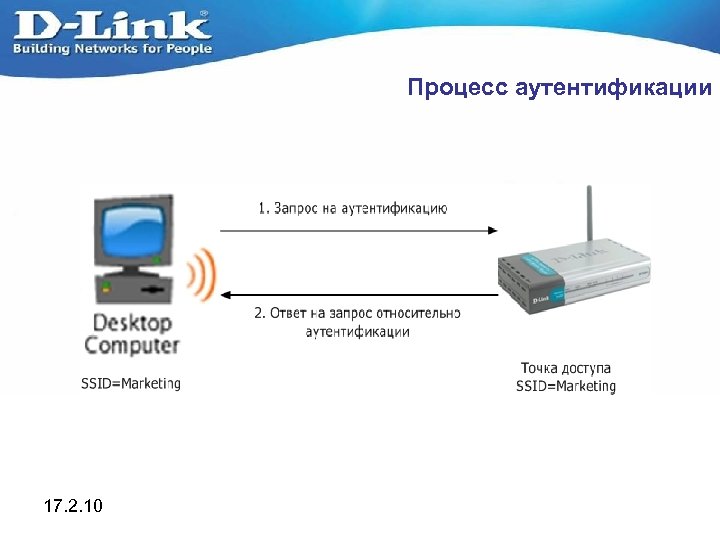

Процесс аутентификации 17. 2. 10 Процесс аутентификации 17. 2. 10

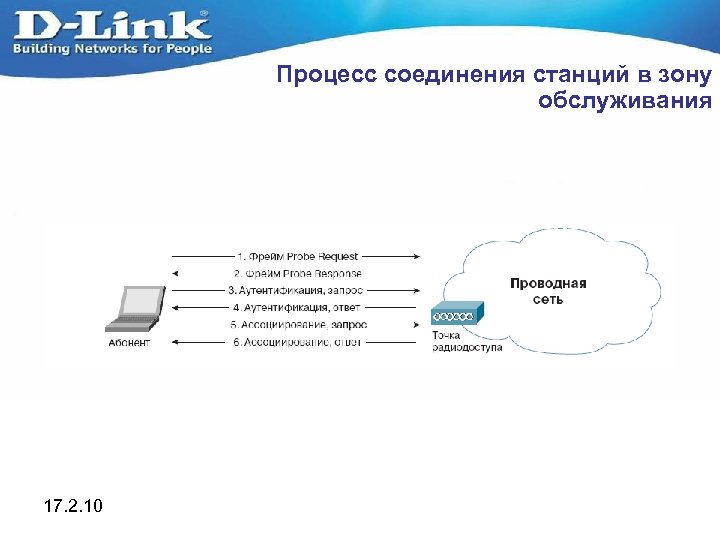

Процесс соединения станций в зону обслуживания 17. 2. 10 Процесс соединения станций в зону обслуживания 17. 2. 10

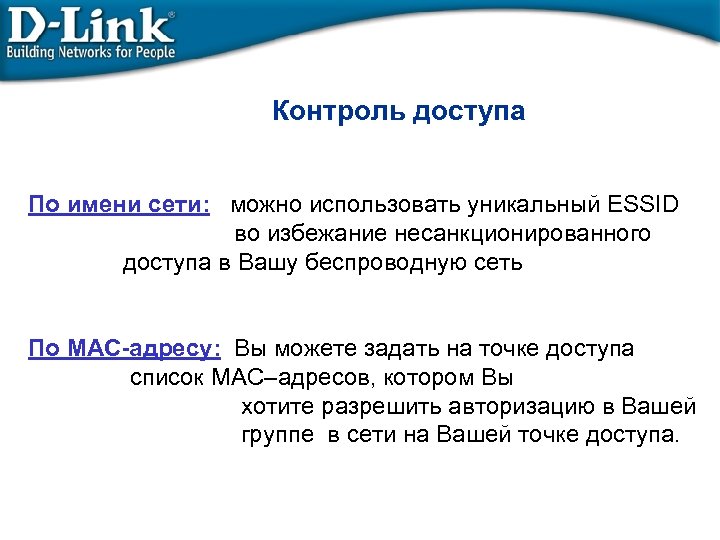

Контроль доступа По имени сети: можно использовать уникальный ESSID во избежание несанкционированного доступа в Контроль доступа По имени сети: можно использовать уникальный ESSID во избежание несанкционированного доступа в Вашу беспроводную сеть По MAC-адресу: Вы можете задать на точке доступа список MAC–адресов, котором Вы хотите разрешить авторизацию в Вашей группе в сети на Вашей точке доступа.

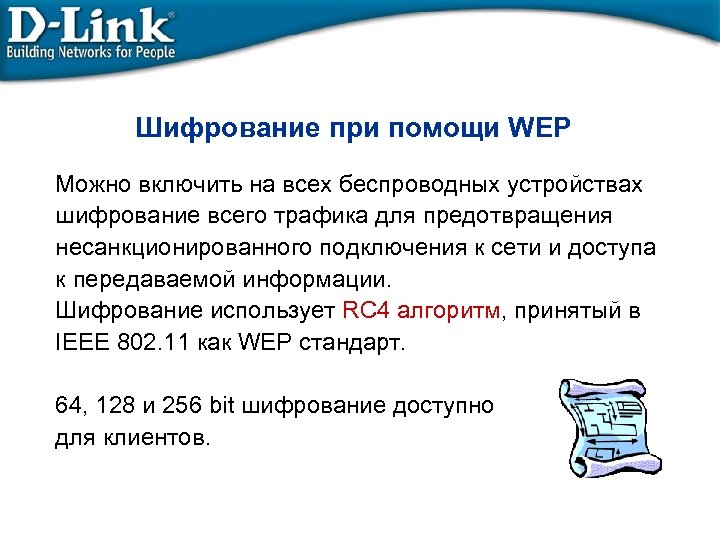

Шифрование при помощи WEP Можно включить на всех беспроводных устройствах шифрование всего трафика для Шифрование при помощи WEP Можно включить на всех беспроводных устройствах шифрование всего трафика для предотвращения несанкционированного подключения к сети и доступа к передаваемой информации. Шифрование использует RC 4 алгоритм, принятый в IEEE 802. 11 как WEP стандарт. 64, 128 и 256 bit шифрование доступно для клиентов.

Как работает WEP Клиент Общий ключ между Клиентом и Точкой доступа Точка доступа Изначальные Как работает WEP Клиент Общий ключ между Клиентом и Точкой доступа Точка доступа Изначальные данные : 01000111101001001110010 Шифрация при помощи ключа Зашифрованные данные : 0010100100010011011 Зашифрованные данные: 0010100100010011011 Дешифрация при помощи ключа Изначальные данные : 01000111101001001110010 Все клиенты используют один и тот же ключ

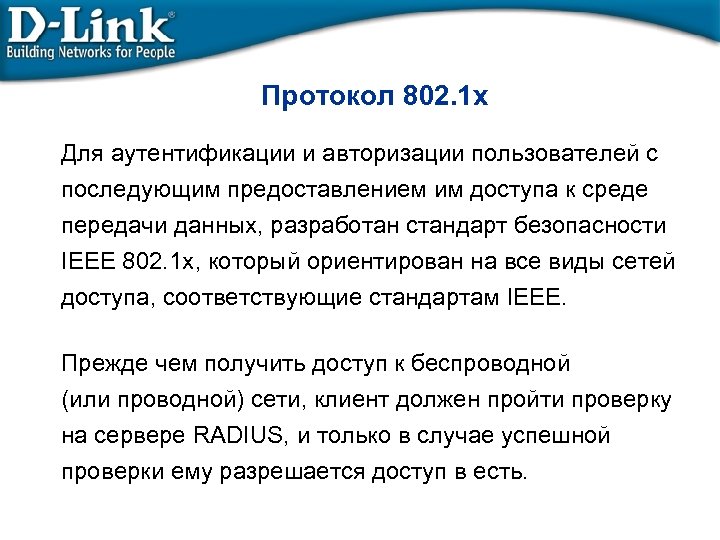

Протокол 802. 1 x Для аутентификации и авторизации пользователей с последующим предоставлением им доступа Протокол 802. 1 x Для аутентификации и авторизации пользователей с последующим предоставлением им доступа к среде передачи данных, разработан стандарт безопасности IEEE 802. 1 x, который ориентирован на все виды сетей доступа, соответствующие стандартам IEEE. Прежде чем получить доступ к беспроводной (или проводной) сети, клиент должен пройти проверку на сервере RADIUS, и только в случае успешной проверки ему разрешается доступ в есть.

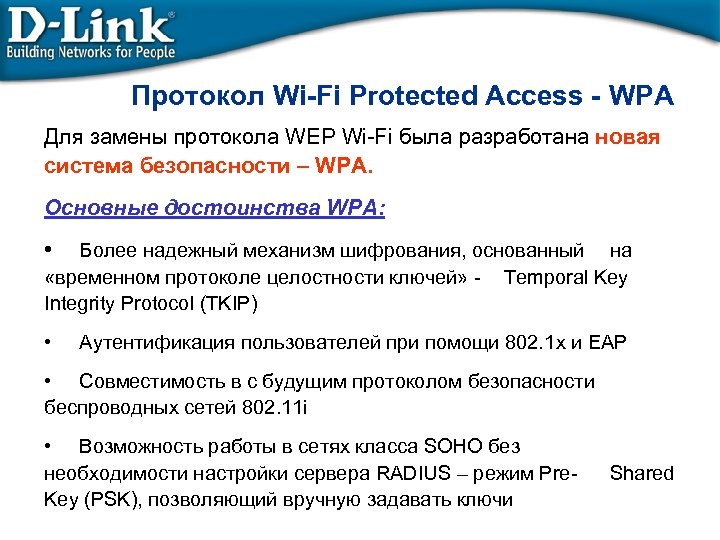

Протокол Wi-Fi Protected Access - WPA Для замены протокола WEP Wi-Fi была разработана новая Протокол Wi-Fi Protected Access - WPA Для замены протокола WEP Wi-Fi была разработана новая система безопасности – WPA. Основные достоинства WPA: • Более надежный механизм шифрования, основанный на «временном протоколе целостности ключей» - Temporal Key Integrity Protocol (TKIP) • Аутентификация пользователей при помощи 802. 1 x и EAP • Совместимость в с будущим протоколом безопасности беспроводных сетей 802. 11 i • Возможность работы в сетях класса SOHO без необходимости настройки сервера RADIUS – режим Pre. Key (PSK), позволяющий вручную задавать ключи Shared

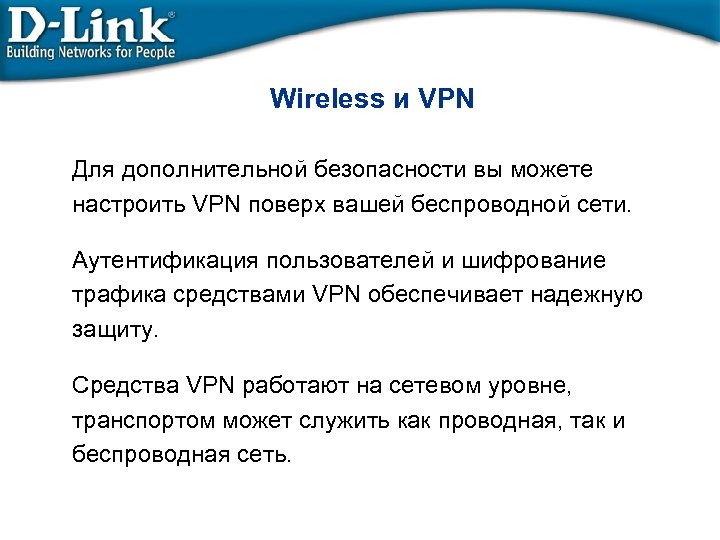

Wireless и VPN Для дополнительной безопасности вы можете настроить VPN поверх вашей беспроводной сети. Wireless и VPN Для дополнительной безопасности вы можете настроить VPN поверх вашей беспроводной сети. Аутентификация пользователей и шифрование трафика средствами VPN обеспечивает надежную защиту. Средства VPN работают на сетевом уровне, транспортом может служить как проводная, так и беспроводная сеть.

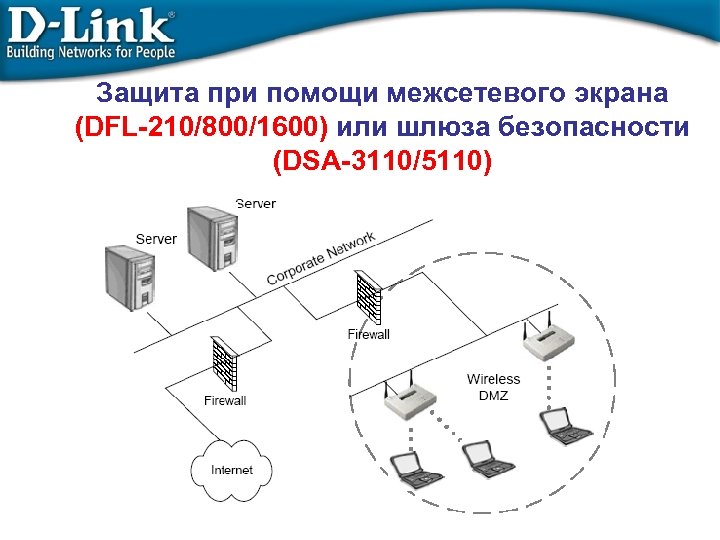

Защита при помощи межсетевого экрана (DFL-210/800/1600) или шлюза безопасности (DSA-3110/5110) Защита при помощи межсетевого экрана (DFL-210/800/1600) или шлюза безопасности (DSA-3110/5110)

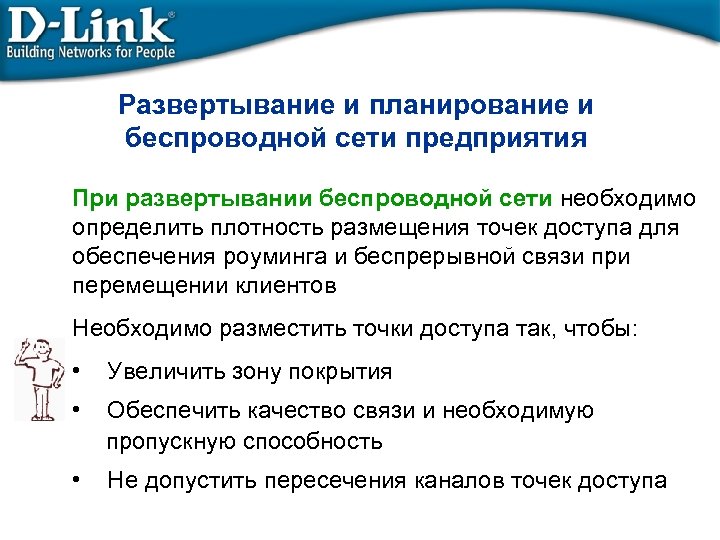

Развертывание и планирование и беспроводной сети предприятия При развертывании беспроводной сети необходимо определить плотность Развертывание и планирование и беспроводной сети предприятия При развертывании беспроводной сети необходимо определить плотность размещения точек доступа для обеспечения роуминга и беспрерывной связи при перемещении клиентов Необходимо разместить точки доступа так, чтобы: • Увеличить зону покрытия • Обеспечить качество связи и необходимую пропускную способность • Не допустить пересечения каналов точек доступа

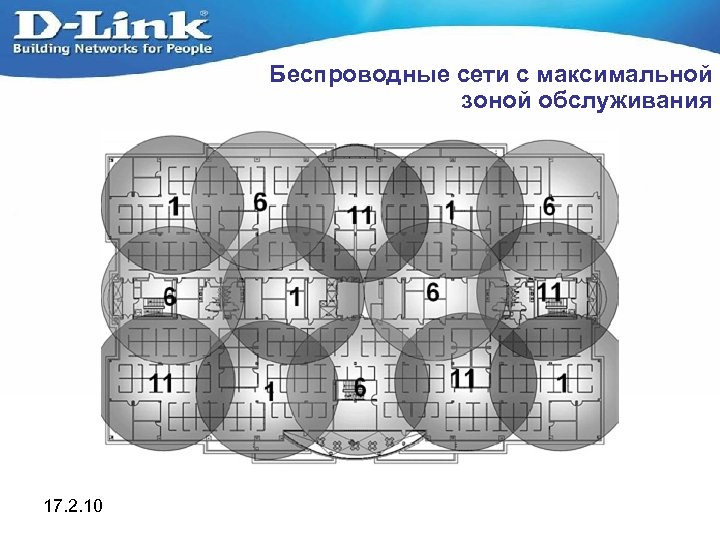

Беспроводные сети с максимальной зоной обслуживания 17. 2. 10 Беспроводные сети с максимальной зоной обслуживания 17. 2. 10

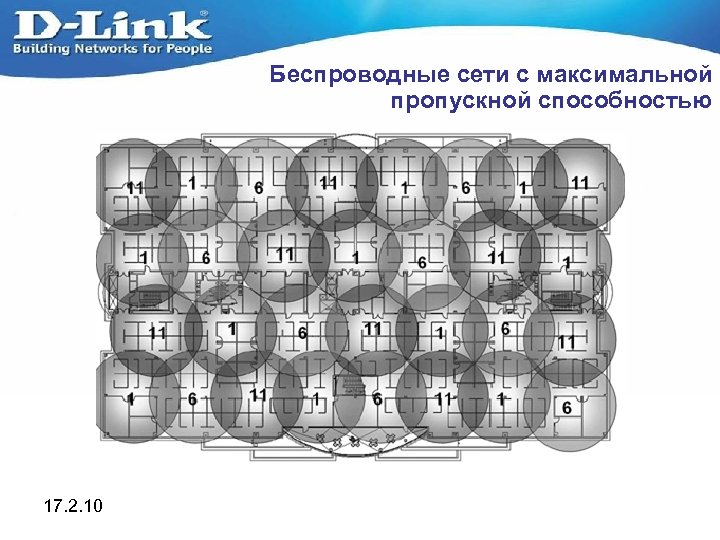

Беспроводные сети с максимальной пропускной способностью 17. 2. 10 Беспроводные сети с максимальной пропускной способностью 17. 2. 10

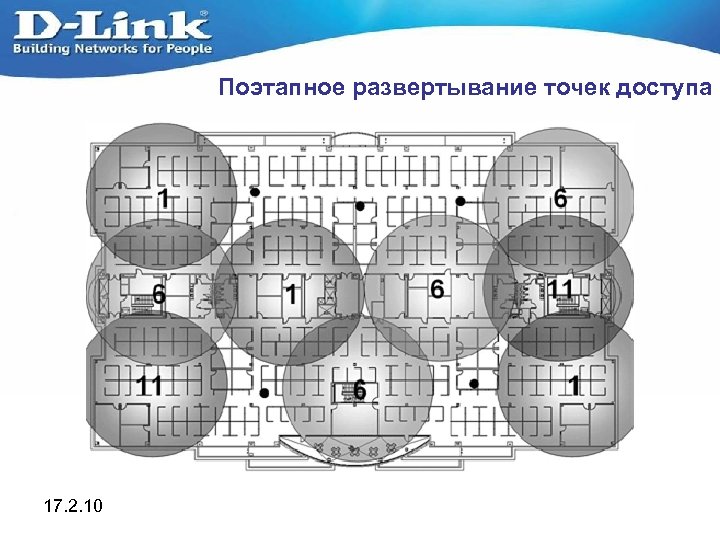

Поэтапное развертывание точек доступа 17. 2. 10 Поэтапное развертывание точек доступа 17. 2. 10

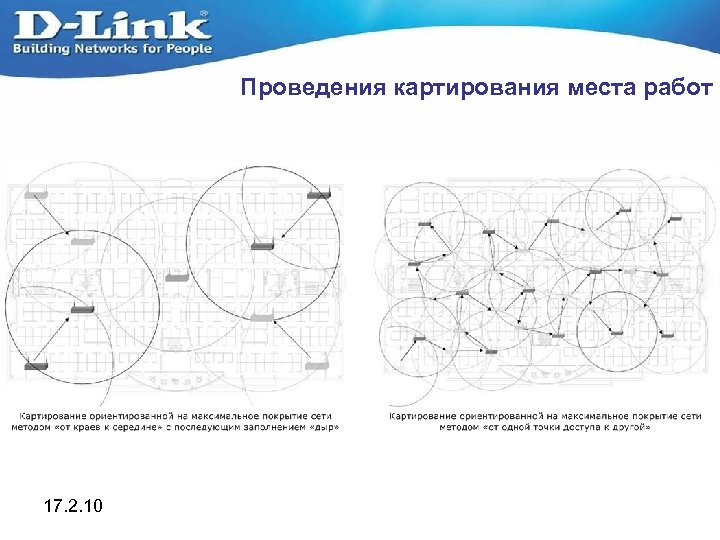

Проведения картирования места работ 17. 2. 10 Проведения картирования места работ 17. 2. 10

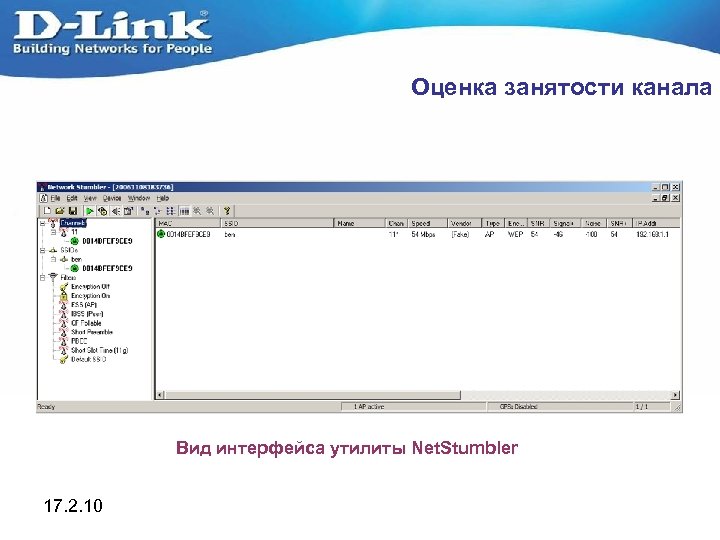

Оценка занятости канала Вид интерфейса утилиты Net. Stumbler 17. 2. 10 Оценка занятости канала Вид интерфейса утилиты Net. Stumbler 17. 2. 10

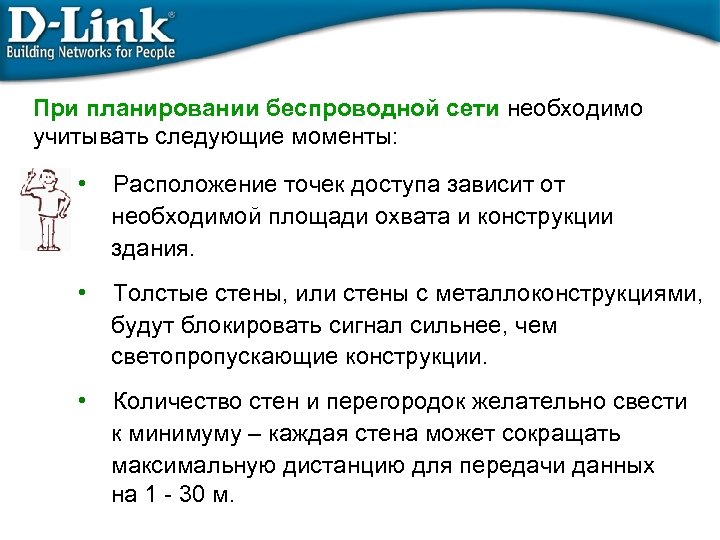

При планировании беспроводной сети необходимо учитывать следующие моменты: • Расположение точек доступа зависит от При планировании беспроводной сети необходимо учитывать следующие моменты: • Расположение точек доступа зависит от необходимой площади охвата и конструкции здания. • Толстые стены, или стены с металлоконструкциями, будут блокировать сигнал сильнее, чем светопропускающие конструкции. • Количество стен и перегородок желательно свести к минимуму – каждая стена может сокращать максимальную дистанцию для передачи данных на 1 - 30 м.

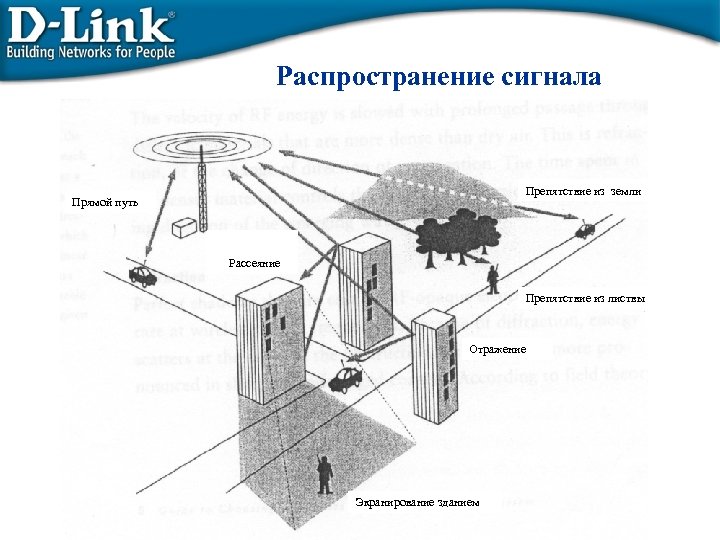

Распространение сигнала Препятствие из земли Прямой путь Рассеяние Препятствие из листвы Отражение Экранирование зданием Распространение сигнала Препятствие из земли Прямой путь Рассеяние Препятствие из листвы Отражение Экранирование зданием

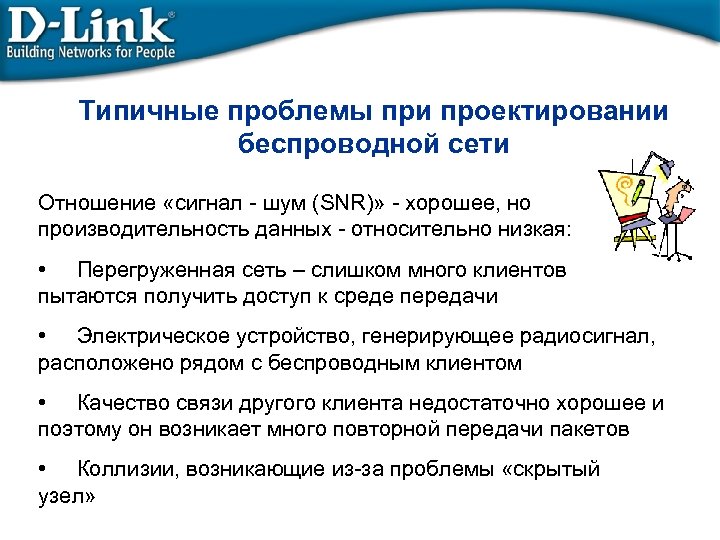

Типичные проблемы при проектировании беспроводной сети Отношение «сигнал - шум (SNR)» - хорошее, но Типичные проблемы при проектировании беспроводной сети Отношение «сигнал - шум (SNR)» - хорошее, но производительность данных - относительно низкая: • Перегруженная сеть – слишком много клиентов пытаются получить доступ к среде передачи • Электрическое устройство, генерирующее радиосигнал, расположено рядом с беспроводным клиентом • Качество связи другого клиента недостаточно хорошее и поэтому он возникает много повторной передачи пакетов • Коллизии, возникающие из-за проблемы «скрытый узел»

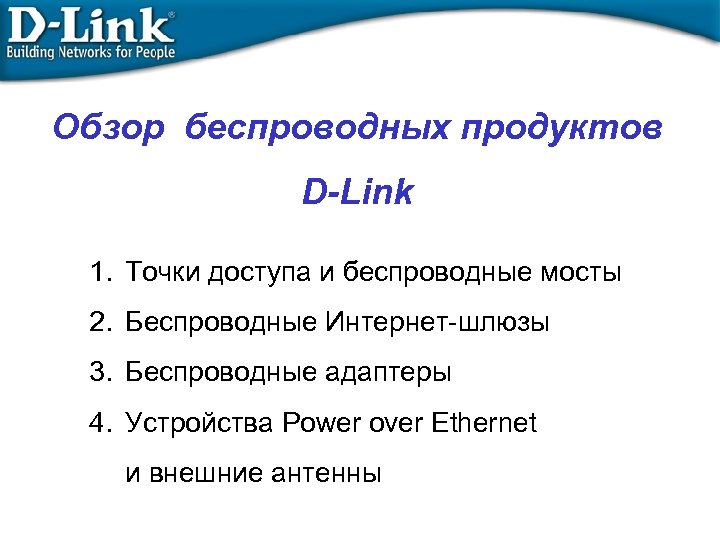

Обзор беспроводных продуктов D-Link 1. Точки доступа и беспроводные мосты 2. Беспроводные Интернет-шлюзы 3. Обзор беспроводных продуктов D-Link 1. Точки доступа и беспроводные мосты 2. Беспроводные Интернет-шлюзы 3. Беспроводные адаптеры 4. Устройства Power over Ethernet и внешние антенны

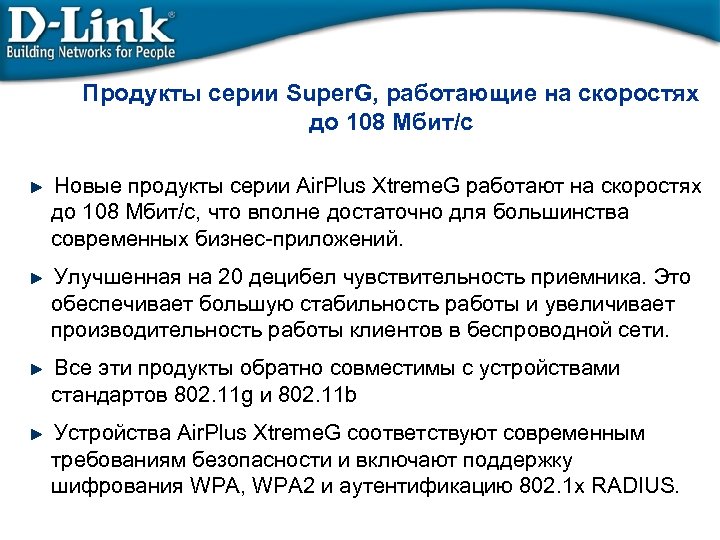

Продукты серии Super. G, работающие на скоростях до 108 Mбит/с Новые продукты серии Air. Продукты серии Super. G, работающие на скоростях до 108 Mбит/с Новые продукты серии Air. Plus Xtreme. G работают на скоростях до 108 Мбит/с, что вполне достаточно для большинства современных бизнес-приложений. Улучшенная на 20 децибел чувствительность приемника. Это обеспечивает большую стабильность работы и увеличивает производительность работы клиентов в беспроводной сети. Все эти продукты обратно совместимы с устройствами стандартов 802. 11 g и 802. 11 b Устройства Air. Plus Xtreme. G соответствуют современным требованиям безопасности и включают поддержку шифрования WPA, WPA 2 и аутентификацию 802. 1 x RADIUS.

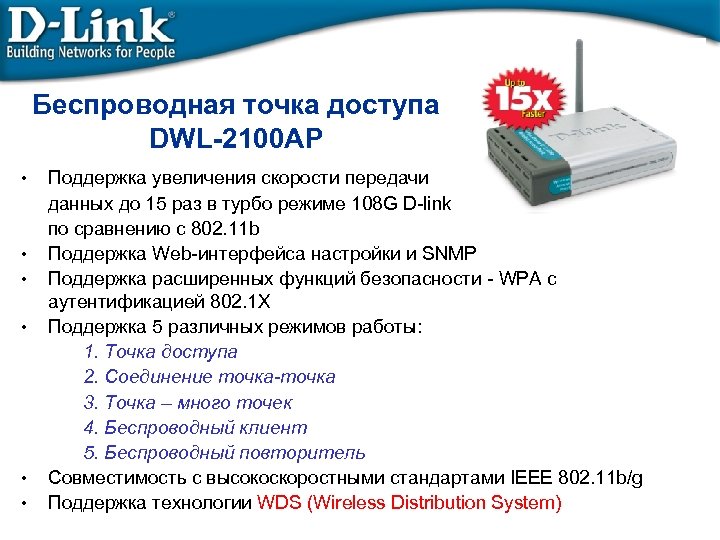

Беспроводная точка доступа DWL-2100 AP • • • Поддержка увеличения скорости передачи данных до Беспроводная точка доступа DWL-2100 AP • • • Поддержка увеличения скорости передачи данных до 15 раз в турбо режиме 108 G D-link по сравнению с 802. 11 b Поддержка Web-интерфейса настройки и SNMP Поддержка расширенных функций безопасности - WPA с аутентификацией 802. 1 X Поддержка 5 различных режимов работы: 1. Точка доступа 2. Соединение точка-точка 3. Точка – много точек 4. Беспроводный клиент 5. Беспроводный повторитель Совместимость с высокоскоростными стандартами IEEE 802. 11 b/g Поддержка технологии WDS (Wireless Distribution System)

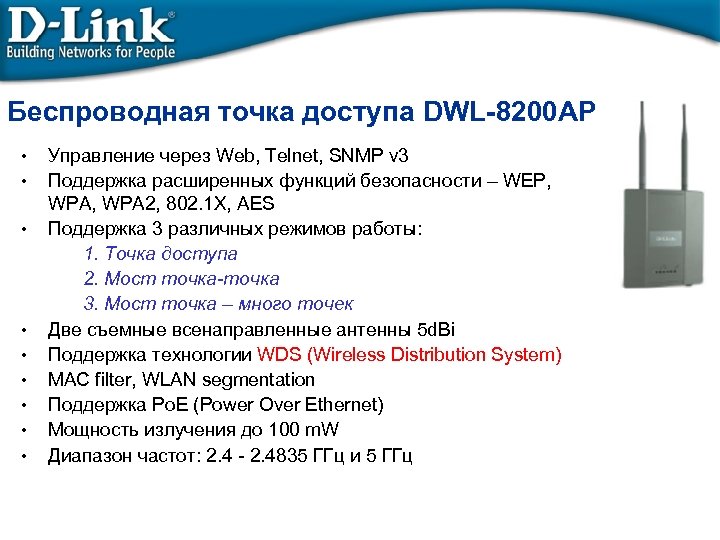

Беспроводная точка доступа DWL-8200 AP • • • Управление через Web, Telnet, SNMP v Беспроводная точка доступа DWL-8200 AP • • • Управление через Web, Telnet, SNMP v 3 Поддержка расширенных функций безопасности – WEP, WPA 2, 802. 1 X, AES Поддержка 3 различных режимов работы: 1. Точка доступа 2. Мост точка-точка 3. Мост точка – много точек Две съемные всенаправленные антенны 5 d. Bi Поддержка технологии WDS (Wireless Distribution System) MAC filter, WLAN segmentation Поддержка Po. E (Power Over Ethernet) Мощность излучения до 100 m. W Диапазон частот: 2. 4 - 2. 4835 ГГц и 5 ГГц

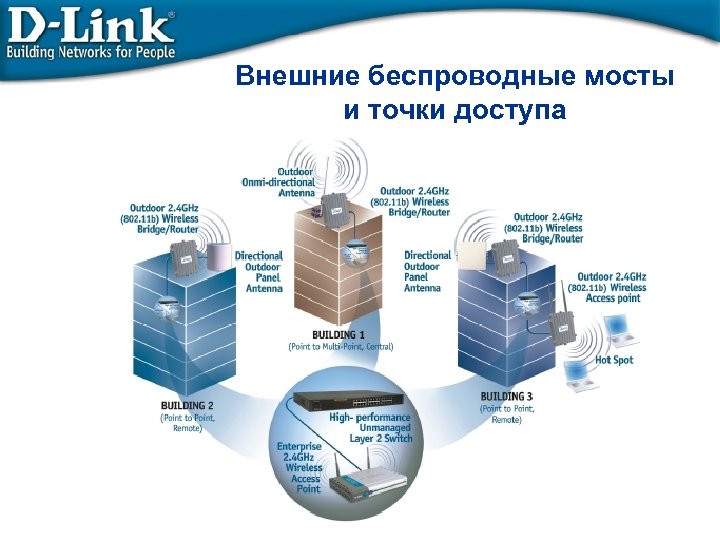

Внешние беспроводные мосты и точки доступа Внешние беспроводные мосты и точки доступа

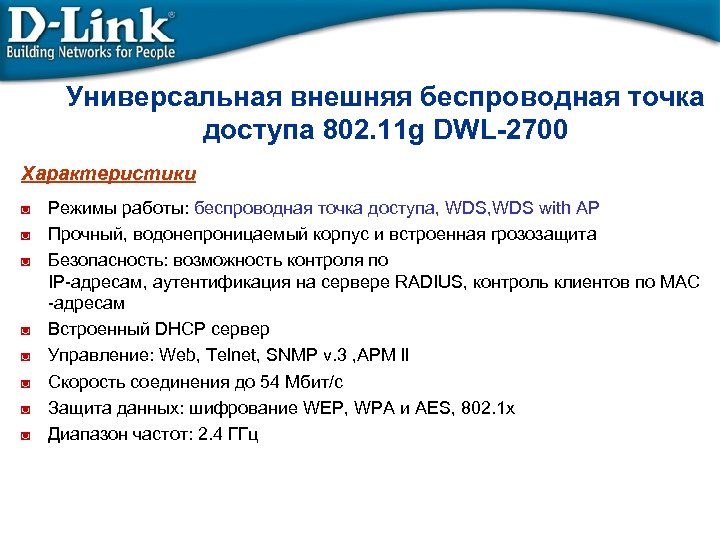

Универсальная внешняя беспроводная точка доступа 802. 11 g DWL-2700 Характеристики ◙ ◙ ◙ ◙ Универсальная внешняя беспроводная точка доступа 802. 11 g DWL-2700 Характеристики ◙ ◙ ◙ ◙ Режимы работы: беспроводная точка доступа, WDS with AP Прочный, водонепроницаемый корпус и встроенная грозозащита Безопасность: возможность контроля по IP-адресам, аутентификация на сервере RADIUS, контроль клиентов по MAC -адресам Встроенный DHCP сервер Управление: Web, Telnet, SNMP v. 3 , APM ll Скорость соединения до 54 Мбит/с Защита данных: шифрование WEP, WPA и AES, 802. 1 x Диапазон частот: 2. 4 ГГц

Пример работы DWL-2700 (DWL-7700) в качестве точки доступа. Hot Spot Пример работы DWL-2700 (DWL-7700) в качестве точки доступа. Hot Spot

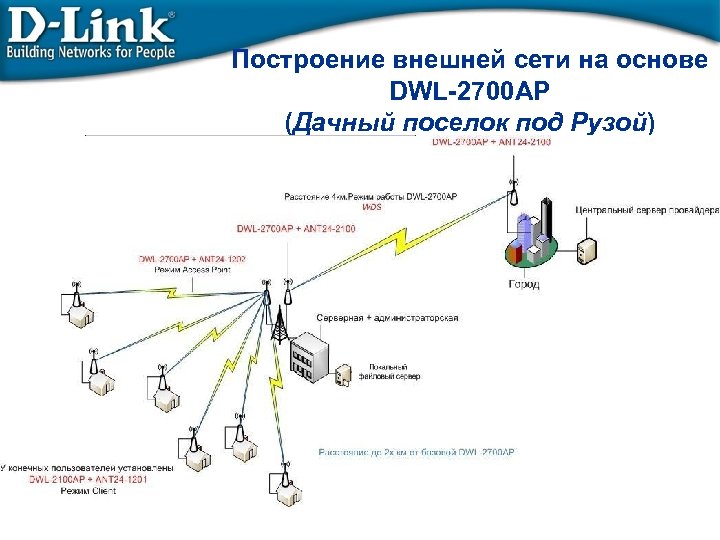

Построение внешней сети на основе DWL-2700 AP (Дачный поселок под Рузой) Построение внешней сети на основе DWL-2700 AP (Дачный поселок под Рузой)

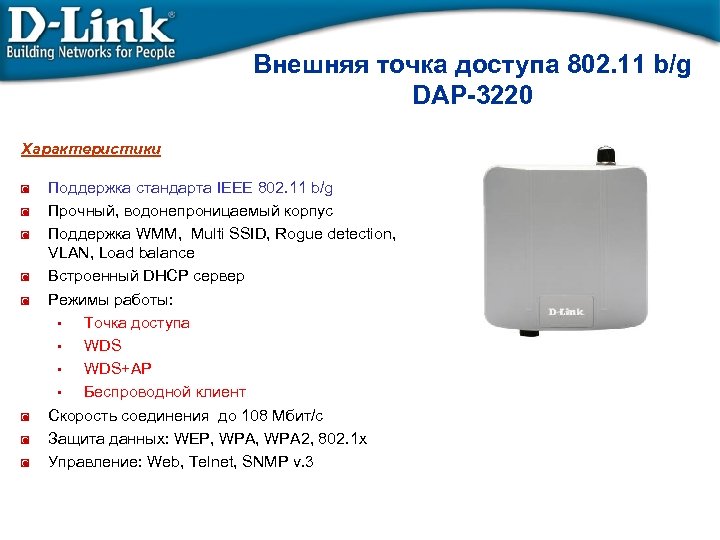

Внешняя точка доступа 802. 11 b/g DAP-3220 Характеристики ◙ ◙ ◙ ◙ Поддержка стандарта Внешняя точка доступа 802. 11 b/g DAP-3220 Характеристики ◙ ◙ ◙ ◙ Поддержка стандарта IEEE 802. 11 b/g Прочный, водонепроницаемый корпус Поддержка WMM, Multi SSID, Rogue detection, VLAN, Load balance Встроенный DHCP сервер Режимы работы: • Точка доступа • WDS+AP • Беспроводной клиент Скорость соединения до 108 Мбит/с Защита данных: WEP, WPA 2, 802. 1 x Управление: Web, Telnet, SNMP v. 3

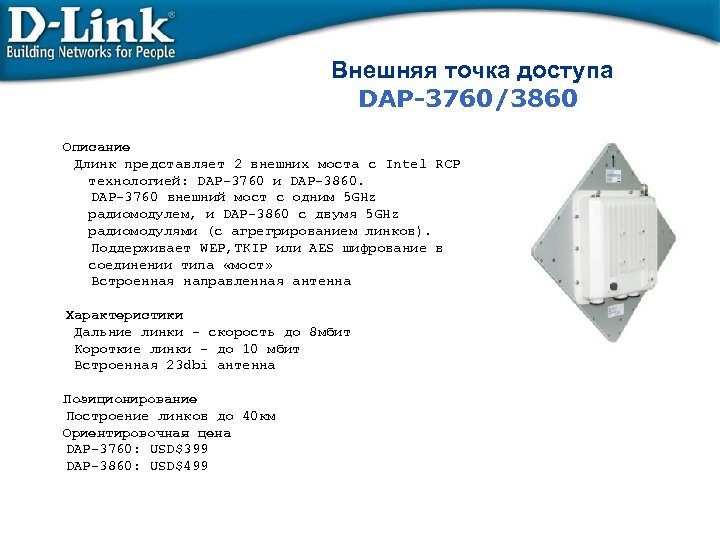

Внешняя точка доступа DAP-3760/3860 Описание Длинк представляет 2 внешних моста с Intel RCP технологией: Внешняя точка доступа DAP-3760/3860 Описание Длинк представляет 2 внешних моста с Intel RCP технологией: DAP-3760 и DAP-3860. DAP-3760 внешний мост с одним 5 GHz радиомодулем, и DAP-3860 с двумя 5 GHz радиомодулями (с агрегрированием линков). Поддерживает WEP, TKIP или AES шифрование в соединении типа «мост» Встроенная направленная антенна Характеристики Дальние линки – скорость до 8 мбит Короткие линки – до 10 мбит Встроенная 23 dbi антенна Позиционирование Построение линков до 40 км Ориентировочная цена DAP-3760: USD$399 DAP-3860: USD$499

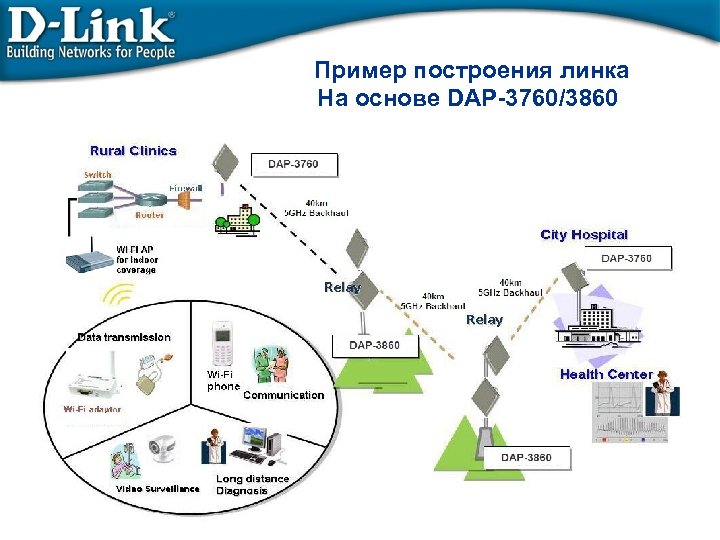

Пример построения линка На основе DAP-3760/3860 Пример построения линка На основе DAP-3760/3860

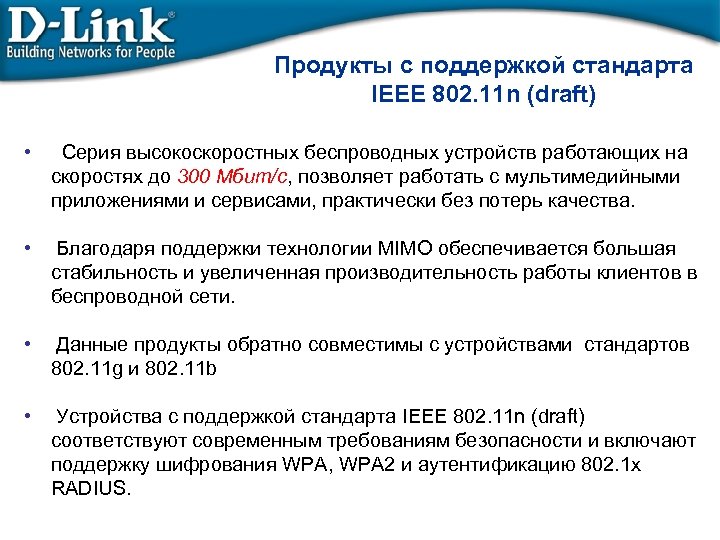

Продукты с поддержкой стандарта IEEE 802. 11 n (draft) • Серия высокоскоростных беспроводных устройств Продукты с поддержкой стандарта IEEE 802. 11 n (draft) • Серия высокоскоростных беспроводных устройств работающих на скоростях до 300 Мбит/с, позволяет работать с мультимедийными приложениями и сервисами, практически без потерь качества. • Благодаря поддержки технологии MIMO обеспечивается большая стабильность и увеличенная производительность работы клиентов в беспроводной сети. • Данные продукты обратно совместимы с устройствами стандартов 802. 11 g и 802. 11 b • Устройства с поддержкой стандарта IEEE 802. 11 n (draft) соответствуют современным требованиям безопасности и включают поддержку шифрования WPA, WPA 2 и аутентификацию 802. 1 x RADIUS.

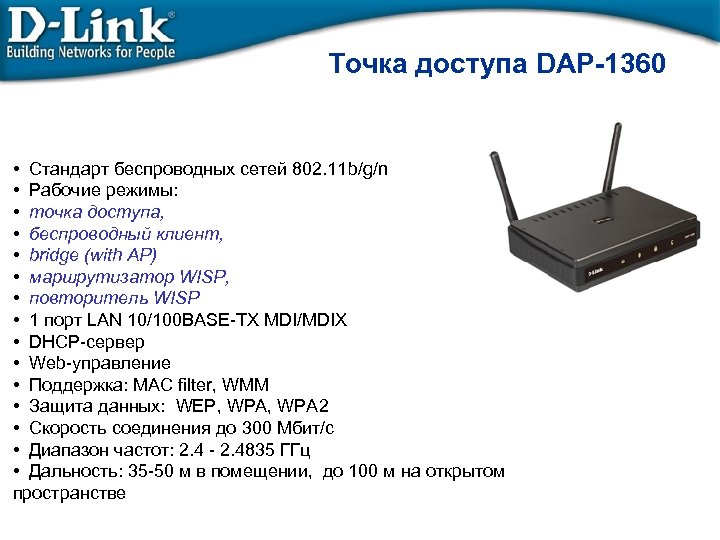

Точка доступа DAP-1360 • Стандарт беспроводных сетей 802. 11 b/g/n • Рабочие режимы: • Точка доступа DAP-1360 • Стандарт беспроводных сетей 802. 11 b/g/n • Рабочие режимы: • точка доступа, • беспроводный клиент, • bridge (with AP) • маршрутизатор WISP, • повторитель WISP • 1 порт LAN 10/100 BASE-TX MDI/MDIX • DHCP-сервер • Web-управление • Поддержка: MAC filter, WMM • Защита данных: WEP, WPA 2 • Скорость соединения до 300 Мбит/с • Диапазон частот: 2. 4 - 2. 4835 ГГц • Дальность: 35 -50 м в помещении, до 100 м на открытом пространстве

WISP Client & WISP Repeater В режиме WISP Clint Router DAP-1160 цепляется к WISP WISP Client & WISP Repeater В режиме WISP Clint Router DAP-1160 цепляется к WISP (Wireless ISP). В этом режиме DAP-1160 выступает роутером для проводных клиентов. В режиме WISP Repeater DАР-1160 работает также как в режиме WISP Cliеnt + дополнительный беспроводной сигнал для любого беспроводного клиента.

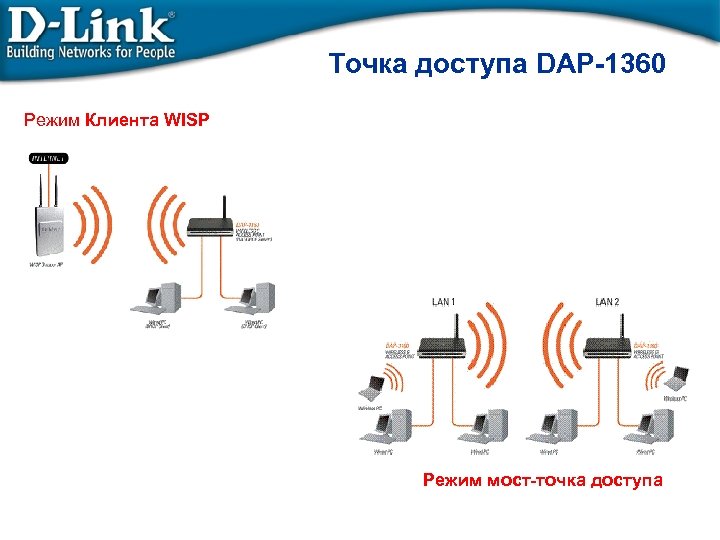

Точка доступа DAP-1360 Режим Клиента WISP Режим мост-точка доступа Точка доступа DAP-1360 Режим Клиента WISP Режим мост-точка доступа

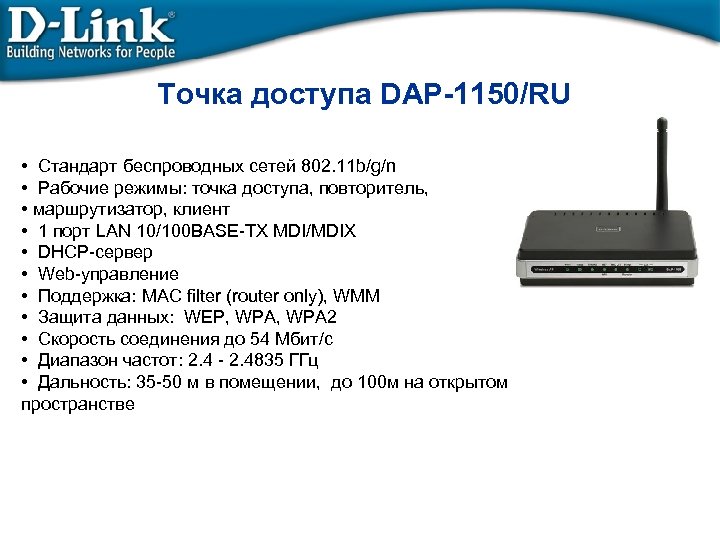

Точка доступа DAP-1150/RU • Стандарт беспроводных сетей 802. 11 b/g/n • Рабочие режимы: точка Точка доступа DAP-1150/RU • Стандарт беспроводных сетей 802. 11 b/g/n • Рабочие режимы: точка доступа, повторитель, • маршрутизатор, клиент • 1 порт LAN 10/100 BASE-TX MDI/MDIX • DHCP-сервер • Web-управление • Поддержка: MAC filter (router only), WMM • Защита данных: WEP, WPA 2 • Скорость соединения до 54 Мбит/с • Диапазон частот: 2. 4 - 2. 4835 ГГц • Дальность: 35 -50 м в помещении, до 100 м на открытом пространстве

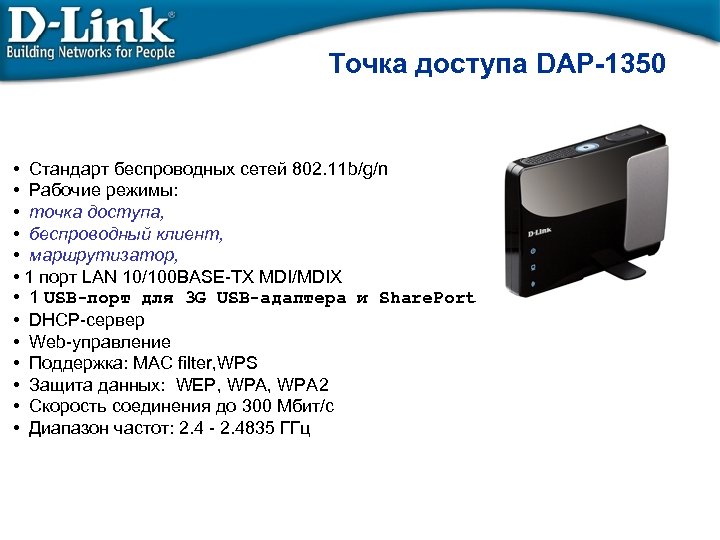

Точка доступа DAP-1350 • Стандарт беспроводных сетей 802. 11 b/g/n • Рабочие режимы: • Точка доступа DAP-1350 • Стандарт беспроводных сетей 802. 11 b/g/n • Рабочие режимы: • точка доступа, • беспроводный клиент, • маршрутизатор, • 1 порт LAN 10/100 BASE-TX MDI/MDIX • 1 USB-порт для 3 G USB-адаптера и Share. Port 2 • DHCP-сервер • Web-управление • Поддержка: MAC filter, WPS • Защита данных: WEP, WPA 2 • Скорость соединения до 300 Мбит/с • Диапазон частот: 2. 4 - 2. 4835 ГГц

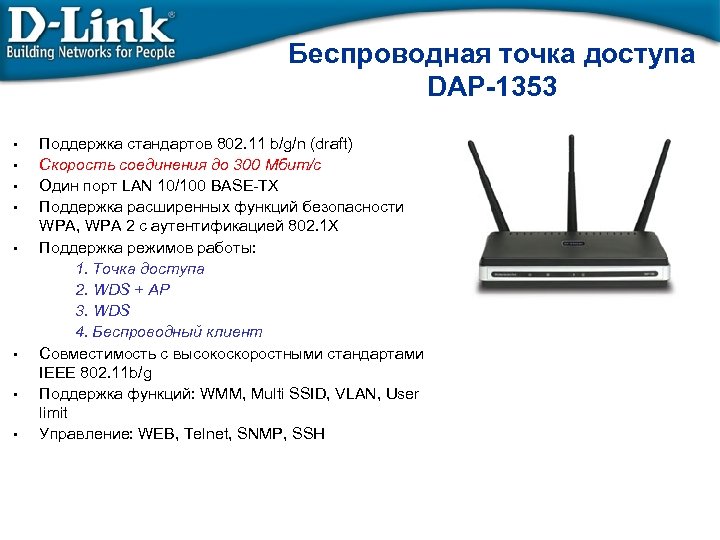

Беспроводная точка доступа DAP-1353 • • Поддержка стандартов 802. 11 b/g/n (draft) Скорость соединения Беспроводная точка доступа DAP-1353 • • Поддержка стандартов 802. 11 b/g/n (draft) Скорость соединения до 300 Мбит/с Один порт LAN 10/100 BASE-TX Поддержка расширенных функций безопасности WPA, WPA 2 с аутентификацией 802. 1 X Поддержка режимов работы: 1. Точка доступа 2. WDS + AP 3. WDS 4. Беспроводный клиент Совместимость с высокоскоростными стандартами IEEE 802. 11 b/g Поддержка функций: WMM, Multi SSID, VLAN, User limit Управление: WEB, Telnet, SNMP, SSH

Беспроводная точка доступа DAP-2553 • • • Поддержка стандартов 802. 11 а/b/g/n (draft) Скорость Беспроводная точка доступа DAP-2553 • • • Поддержка стандартов 802. 11 а/b/g/n (draft) Скорость соединения до 300 Мбит/с Один порт LAN 10/1000 BASE-TX Поддержка расширенных функций безопасности WPA, WPA 2 с аутентификацией 802. 1 X Поддержка режимов работы: 1. Точка доступа 2. WDS + AP 3. WDS 4. Беспроводный клиент Совместимость с высокоскоростными стандартами IEEE 802. 11 a/b/g Поддержка функций: WMM, Multi SSID, VLAN, User limit Поддержка Po. E (Power Over Ethernet) Управление: WEB, Telnet, SNMP, SSH, AP Manager ll Важно: одновременно может работать только в одном стандарте

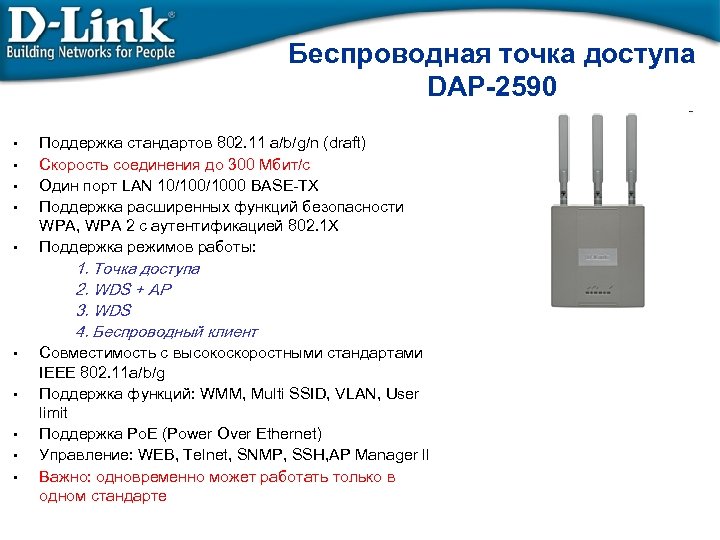

Беспроводная точка доступа DAP-2590 • • • Поддержка стандартов 802. 11 а/b/g/n (draft) Скорость Беспроводная точка доступа DAP-2590 • • • Поддержка стандартов 802. 11 а/b/g/n (draft) Скорость соединения до 300 Мбит/с Один порт LAN 10/1000 BASE-TX Поддержка расширенных функций безопасности WPA, WPA 2 с аутентификацией 802. 1 X Поддержка режимов работы: 1. Точка доступа 2. WDS + AP 3. WDS 4. Беспроводный клиент Совместимость с высокоскоростными стандартами IEEE 802. 11 а/b/g Поддержка функций: WMM, Multi SSID, VLAN, User limit Поддержка Po. E (Power Over Ethernet) Управление: WEB, Telnet, SNMP, SSH, AP Manager ll Важно: одновременно может работать только в одном стандарте

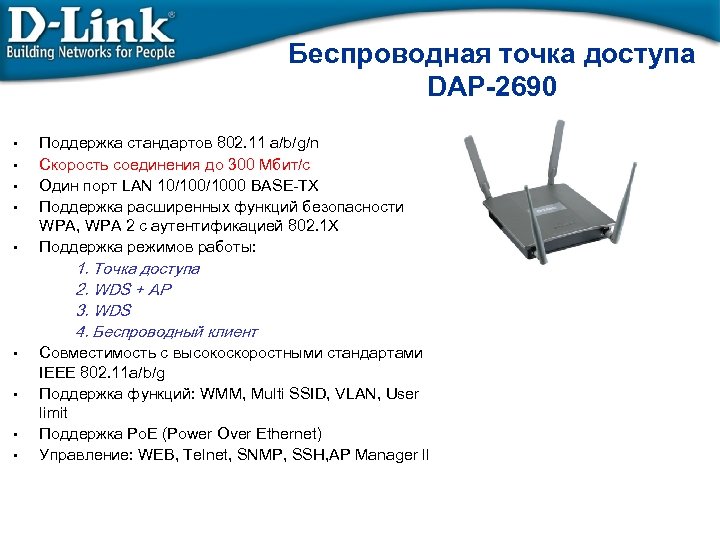

Беспроводная точка доступа DAP-2690 • • • Поддержка стандартов 802. 11 а/b/g/n Скорость соединения Беспроводная точка доступа DAP-2690 • • • Поддержка стандартов 802. 11 а/b/g/n Скорость соединения до 300 Мбит/с Один порт LAN 10/1000 BASE-TX Поддержка расширенных функций безопасности WPA, WPA 2 с аутентификацией 802. 1 X Поддержка режимов работы: 1. Точка доступа 2. WDS + AP 3. WDS 4. Беспроводный клиент Совместимость с высокоскоростными стандартами IEEE 802. 11 а/b/g Поддержка функций: WMM, Multi SSID, VLAN, User limit Поддержка Po. E (Power Over Ethernet) Управление: WEB, Telnet, SNMP, SSH, AP Manager ll

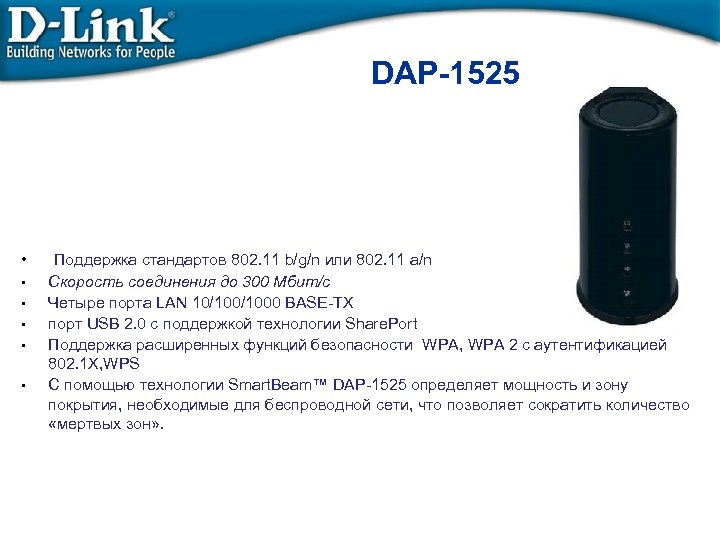

DAP-1525 • • • Поддержка стандартов 802. 11 b/g/n или 802. 11 a/n Скорость DAP-1525 • • • Поддержка стандартов 802. 11 b/g/n или 802. 11 a/n Скорость соединения до 300 Мбит/с Четыре порта LAN 10/1000 BASE-TX порт USB 2. 0 с поддержкой технологии Share. Port Поддержка расширенных функций безопасности WPA, WPA 2 с аутентификацией 802. 1 X, WPS С помощью технологии Smart. Beam™ DAP-1525 определяет мощность и зону покрытия, необходимые для беспроводной сети, что позволяет сократить количество «мертвых зон» .

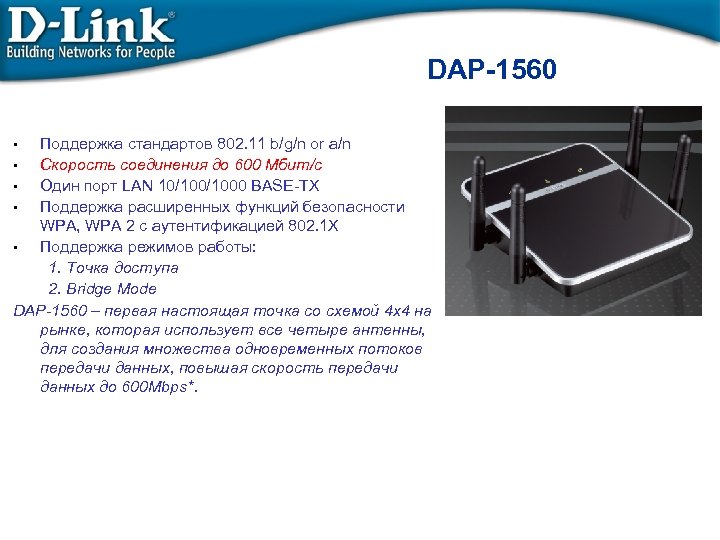

DAP-1560 Поддержка стандартов 802. 11 b/g/n or a/n • Скорость соединения до 600 Мбит/с DAP-1560 Поддержка стандартов 802. 11 b/g/n or a/n • Скорость соединения до 600 Мбит/с • Один порт LAN 10/1000 BASE-TX • Поддержка расширенных функций безопасности WPA, WPA 2 с аутентификацией 802. 1 X • Поддержка режимов работы: 1. Точка доступа 2. Bridge Mode DAP-1560 – первая настоящая точка со схемой 4 x 4 на рынке, которая использует все четыре антенны, для создания множества одновременных потоков передачи данных, повышая скорость передачи данных до 600 Mbps*. •

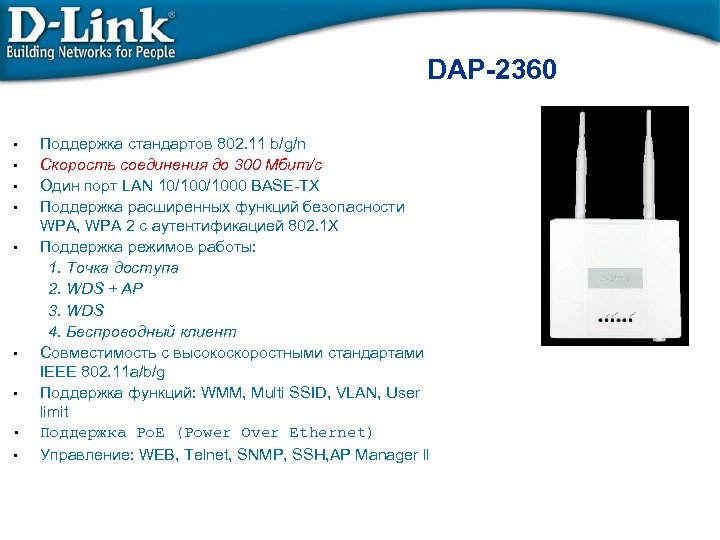

DAP-2360 • • • Поддержка стандартов 802. 11 b/g/n Скорость соединения до 300 Мбит/с DAP-2360 • • • Поддержка стандартов 802. 11 b/g/n Скорость соединения до 300 Мбит/с Один порт LAN 10/1000 BASE-TX Поддержка расширенных функций безопасности WPA, WPA 2 с аутентификацией 802. 1 X Поддержка режимов работы: 1. Точка доступа 2. WDS + AP 3. WDS 4. Беспроводный клиент Совместимость с высокоскоростными стандартами IEEE 802. 11 a/b/g Поддержка функций: WMM, Multi SSID, VLAN, User limit Поддержка Po. E (Power Over Ethernet) Управление: WEB, Telnet, SNMP, SSH, AP Manager ll

Внешняя точка доступа DAP-3520 11 n Dual-Band Exterior Access Point Design • Поддержка стандартов Внешняя точка доступа DAP-3520 11 n Dual-Band Exterior Access Point Design • Поддержка стандартов 802. 11 a/n или g/n Совместимость • Совместима с 802. 11 a/b/g ◙ Режимы работы: • AP, • WDS, WDS with AP, • Wireless Client • WISP Client Router Mode Управление • Поддержка Web, Telnet, SSL, SSH, D-View, APMII. • • • Встроенная 9 dbi секторная антенна 802. 3 af Power over Ethernet Защита IP 65 rated

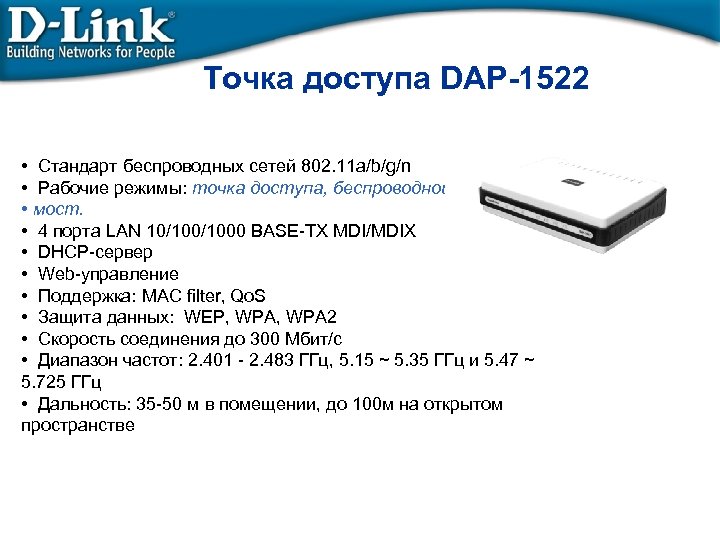

Точка доступа DAP-1522 • Стандарт беспроводных сетей 802. 11 a/b/g/n • Рабочие режимы: точка Точка доступа DAP-1522 • Стандарт беспроводных сетей 802. 11 a/b/g/n • Рабочие режимы: точка доступа, беспроводной • мост. • 4 порта LAN 10/1000 BASE-TX MDI/MDIX • DHCP-сервер • Web-управление • Поддержка: MAC filter, Qo. S • Защита данных: WEP, WPA 2 • Скорость соединения до 300 Мбит/с • Диапазон частот: 2. 401 - 2. 483 ГГц, 5. 15 ~ 5. 35 ГГц и 5. 47 ~ 5. 725 ГГц • Дальность: 35 -50 м в помещении, до 100 м на открытом пространстве

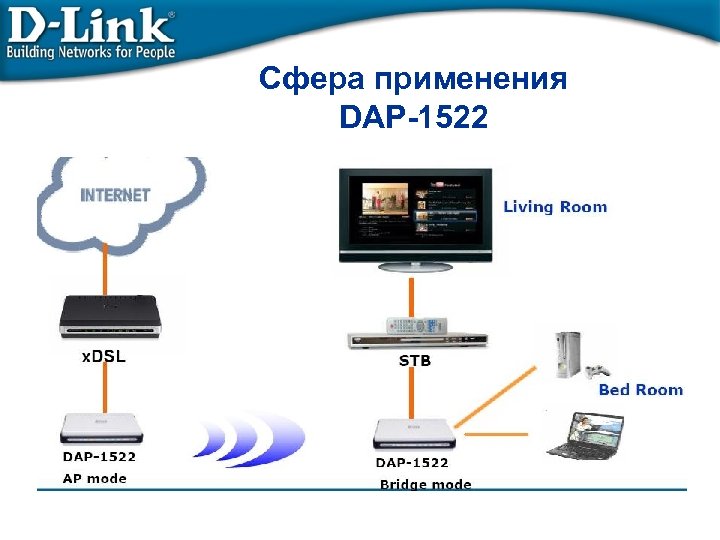

Сфера применения DAP-1522 Сфера применения DAP-1522

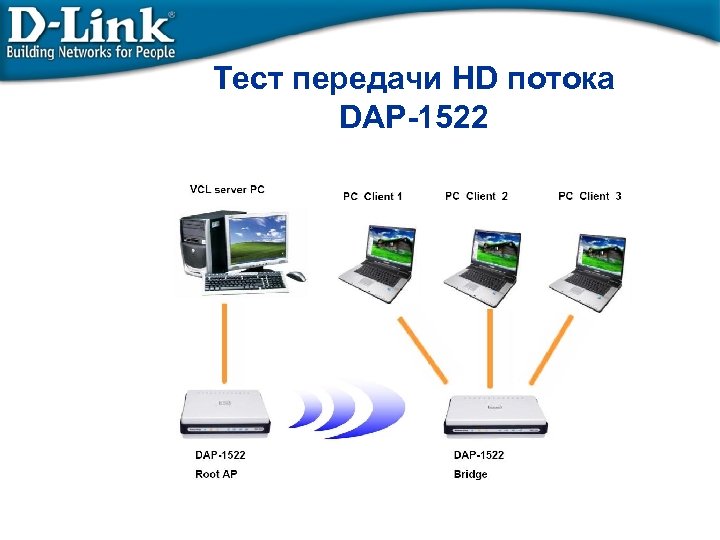

Тест передачи HD потока DAP-1522 Тест передачи HD потока DAP-1522

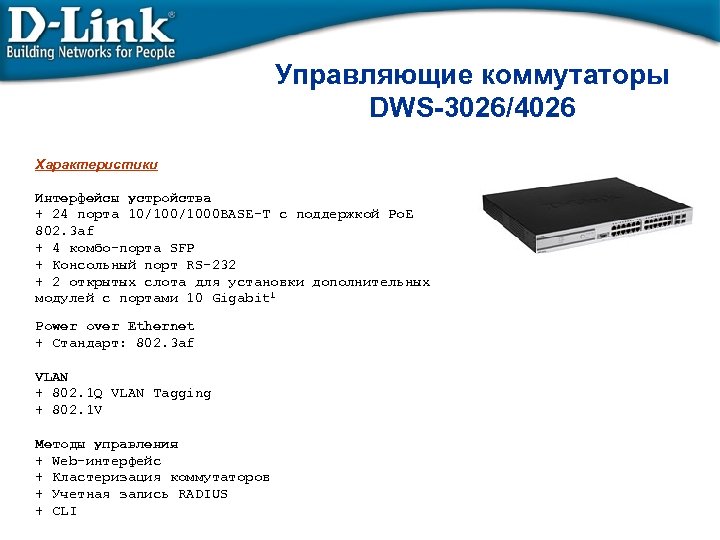

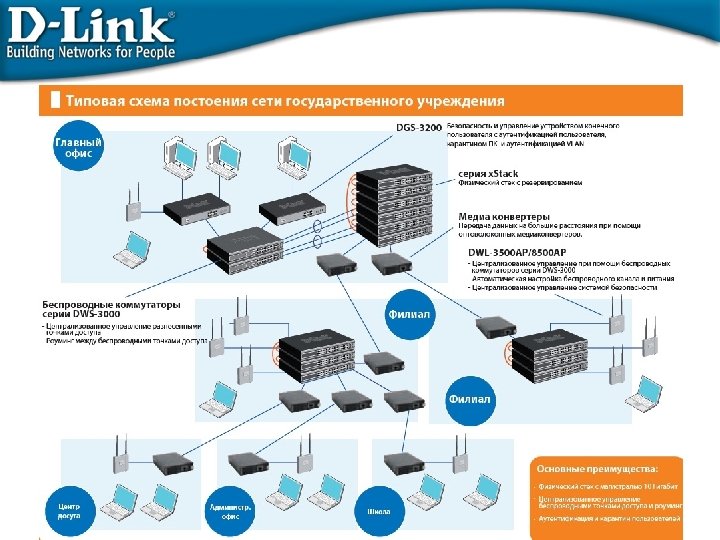

Управляющие коммутаторы DWS-3026/4026 Характеристики Интерфейсы устройства + 24 порта 10/1000 BASE-T с поддержкой Po. Управляющие коммутаторы DWS-3026/4026 Характеристики Интерфейсы устройства + 24 порта 10/1000 BASE-T с поддержкой Po. E 802. 3 af + 4 комбо-порта SFP + Консольный порт RS-232 + 2 открытых слота для установки дополнительных модулей с портами 10 Gigabit 1 Power over Ethernet + Стандарт: 802. 3 af VLAN + 802. 1 Q VLAN Tagging + 802. 1 V Методы управления + Web-интерфейс + Кластеризация коммутаторов + Учетная запись RADIUS + CLI

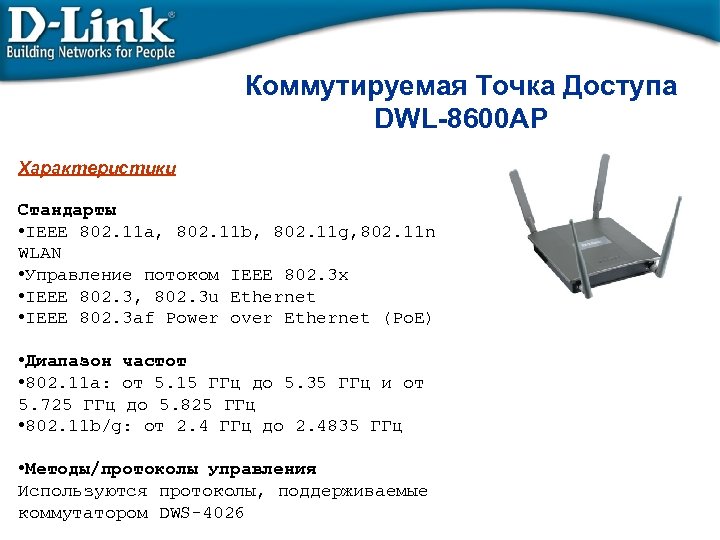

Коммутируемая Точка Доступа DWL-8600 AP Характеристики Стандарты • IEEE 802. 11 a, 802. 11 Коммутируемая Точка Доступа DWL-8600 AP Характеристики Стандарты • IEEE 802. 11 a, 802. 11 b, 802. 11 g, 802. 11 n WLAN • Управление потоком IEEE 802. 3 x • IEEE 802. 3, 802. 3 u Ethernet • IEEE 802. 3 af Power over Ethernet (Po. E) • Диапазон частот • 802. 11 a: от 5. 15 ГГц до 5. 35 ГГц и от 5. 725 ГГц до 5. 825 ГГц • 802. 11 b/g: от 2. 4 ГГц до 2. 4835 ГГц • Методы/протоколы управления Используются протоколы, поддерживаемые коммутатором DWS-4026

Беспроводные адаптеры D-Link 802. 11 Беспроводные адаптеры D-Link 802. 11

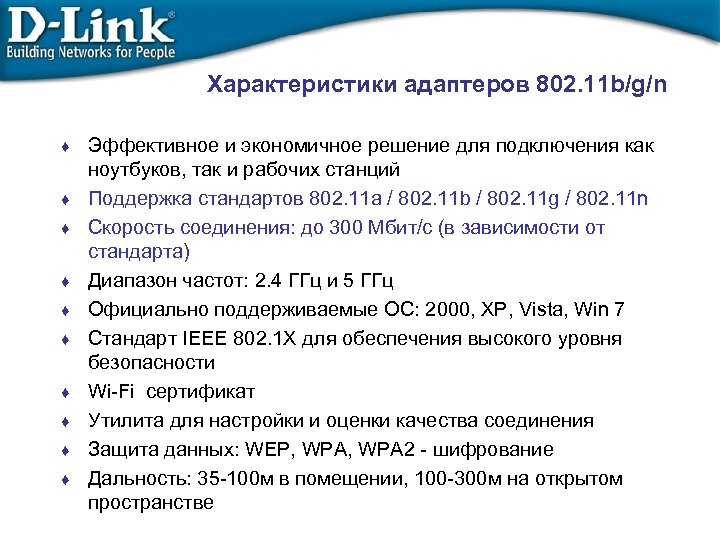

Характеристики адаптеров 802. 11 b/g/n ♦ ♦ ♦ ♦ ♦ Эффективное и экономичное решение Характеристики адаптеров 802. 11 b/g/n ♦ ♦ ♦ ♦ ♦ Эффективное и экономичное решение для подключения как ноутбуков, так и рабочих станций Поддержка стандартов 802. 11 a / 802. 11 b / 802. 11 g / 802. 11 n Скорость соединения: до 300 Мбит/с (в зависимости от стандарта) Диапазон частот: 2. 4 ГГц и 5 ГГц Официально поддерживаемые ОС: 2000, XP, Vista, Win 7 Стандарт IEEE 802. 1 X для обеспечения высокого уровня безопасности Wi-Fi сертификат Утилита для настройки и оценки качества соединения Защита данных: WEP, WPA 2 - шифрование Дальность: 35 -100 м в помещении, 100 -300 м на открытом пространстве

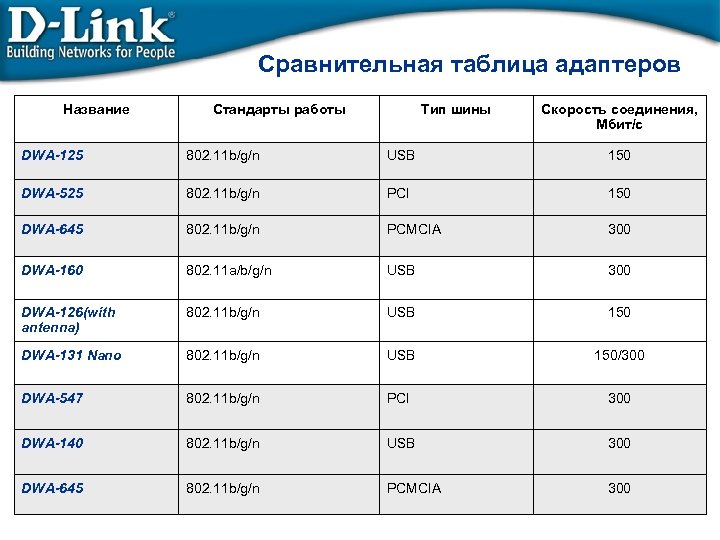

Сравнительная таблица адаптеров Название Стандарты работы Тип шины Скорость соединения, Мбит/с DWA-125 802. 11 Сравнительная таблица адаптеров Название Стандарты работы Тип шины Скорость соединения, Мбит/с DWA-125 802. 11 b/g/n USB 150 DWA-525 802. 11 b/g/n PCI 150 DWA-645 802. 11 b/g/n PCMCIA 300 DWA-160 802. 11 a/b/g/n USB 300 DWA-126(with antenna) 802. 11 b/g/n USB 150 DWA-131 Nano 802. 11 b/g/n USB 150/300 DWA-547 802. 11 b/g/n PCI 300 DWA-140 802. 11 b/g/n USB 300 DWA-645 802. 11 b/g/n PCMCIA 300

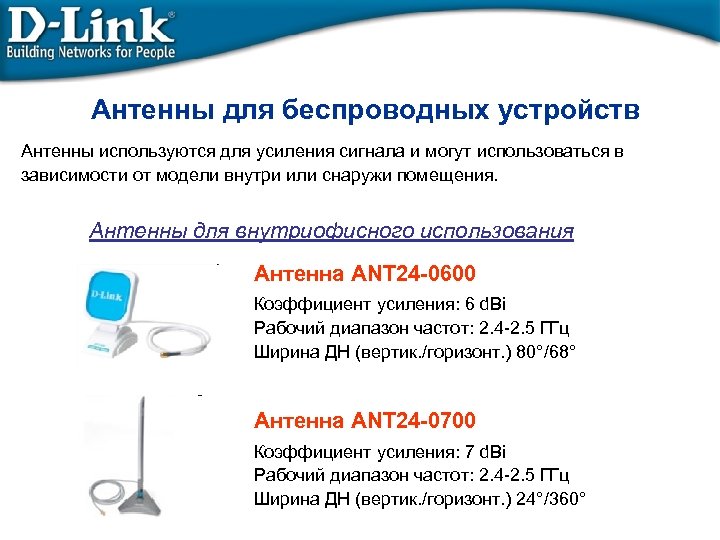

Антенны для беспроводных устройств Антенны используются для усиления сигнала и могут использоваться в зависимости Антенны для беспроводных устройств Антенны используются для усиления сигнала и могут использоваться в зависимости от модели внутри или снаружи помещения. Антенны для внутриофисного использования Антенна ANT 24 -0600 Коэффициент усиления: 6 d. Bi Рабочий диапазон частот: 2. 4 -2. 5 ГГц Ширина ДН (вертик. /горизонт. ) 80°/68° Антенна ANT 24 -0700 Коэффициент усиления: 7 d. Bi Рабочий диапазон частот: 2. 4 -2. 5 ГГц Ширина ДН (вертик. /горизонт. ) 24°/360°

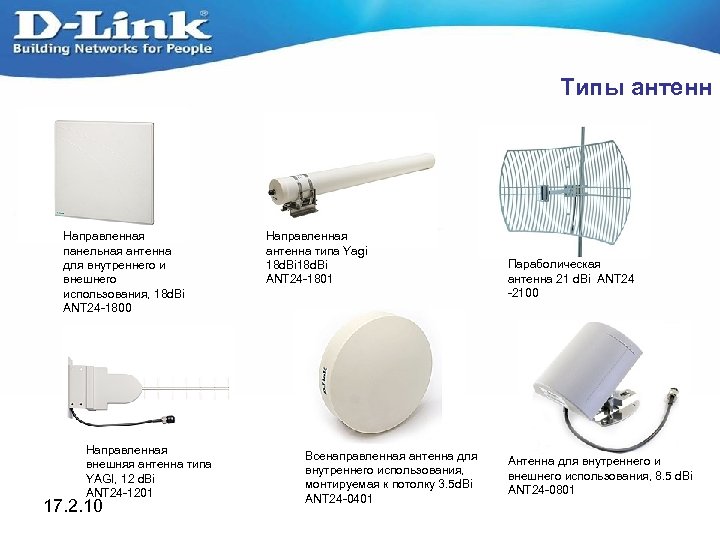

Типы антенн Направленная панельная антенна для внутреннего и внешнего использования, 18 d. Bi ANT Типы антенн Направленная панельная антенна для внутреннего и внешнего использования, 18 d. Bi ANT 24 -1800 Направленная внешняя антенна типа YAGI, 12 d. Bi ANT 24 -1201 17. 2. 10 Направленная антенна типа Yagi 18 d. Bi ANT 24 -1801 Всенаправленная антенна для внутреннего использования, монтируемая к потолку 3. 5 d. Bi ANT 24 -0401 Параболическая антенна 21 d. Bi ANT 24 -2100 Антенна для внутреннего и внешнего использования, 8. 5 d. Bi ANT 24 -0801

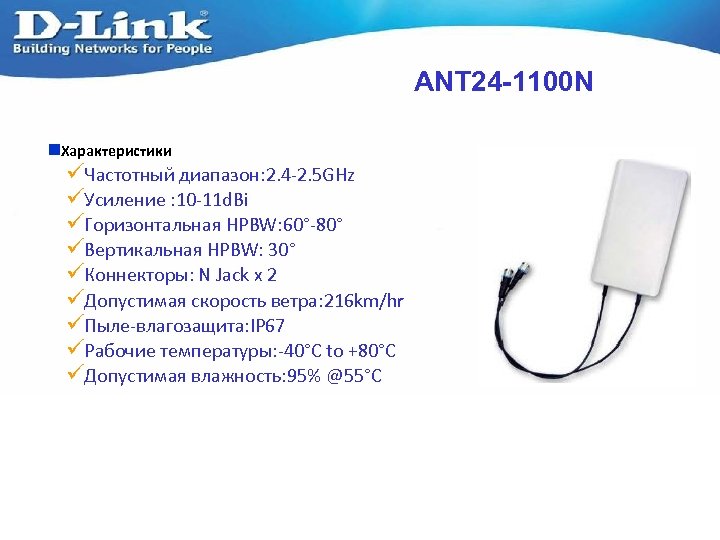

ANT 24 -1100 N Характеристики Частотный диапазон: 2. 4 -2. 5 GHz Усиление : ANT 24 -1100 N Характеристики Частотный диапазон: 2. 4 -2. 5 GHz Усиление : 10 -11 d. Bi Горизонтальная HPBW: 60°-80° Вертикальная HPBW: 30° Коннекторы: N Jack x 2 Допустимая скорость ветра: 216 km/hr Пыле-влагозащита: IP 67 Рабочие температуры: -40°C to +80°C Допустимая влажность: 95% @55°C

ANT 70 -1400 N Характеристики: Диапазон частот + От 2400 МГц до 2500 МГЦ ANT 70 -1400 N Характеристики: Диапазон частот + От 2400 МГц до 2500 МГЦ + От 5150 МГЦ до 5875 МГц Коэффициент усиления + 11 d. Bi (диапазон частот 2, 4 ГГц) + 12 -14 d. Bi (диапазон частот 5 ГГц) Поляризация + Линейная + Вертикальная Сопротивление 50 Ом Разъем N-type (x 3) Рабочая температура От -40°С до 80°С

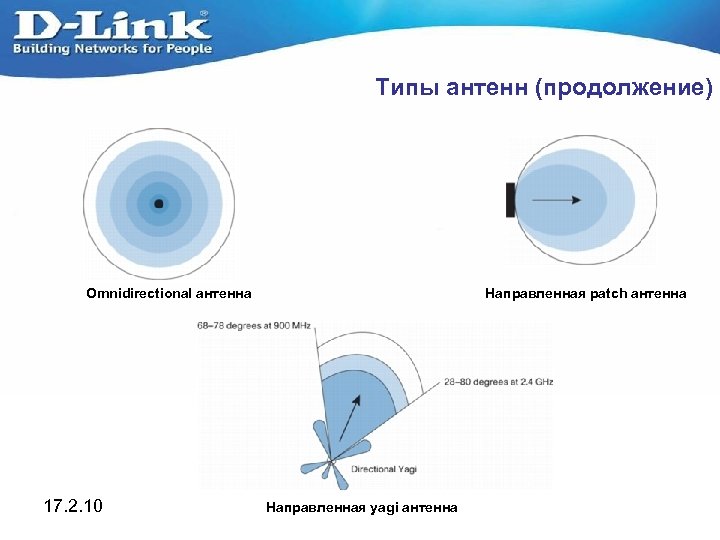

Типы антенн (продолжение) Omnidirectional антенна 17. 2. 10 Направленная patch антенна Направленная yagi антенна Типы антенн (продолжение) Omnidirectional антенна 17. 2. 10 Направленная patch антенна Направленная yagi антенна

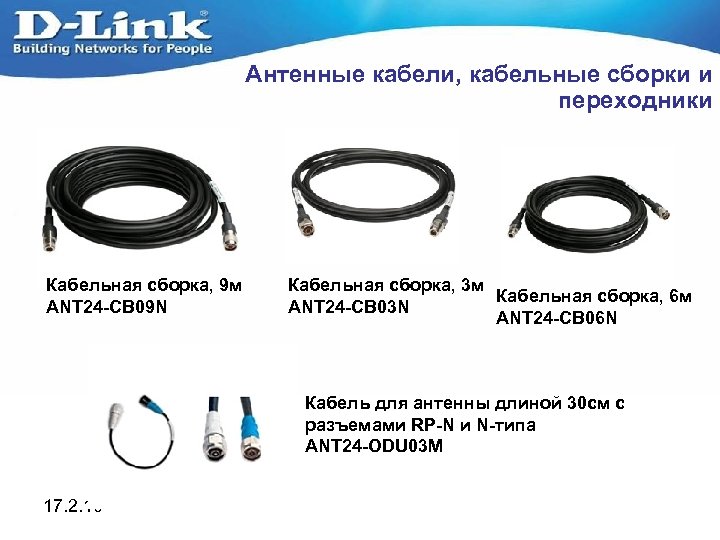

Антенные кабели, кабельные сборки и переходники Кабельная сборка, 9 м ANT 24 -CB 09 Антенные кабели, кабельные сборки и переходники Кабельная сборка, 9 м ANT 24 -CB 09 N Кабельная сборка, 3 м Кабельная сборка, 6 м ANT 24 -CB 03 N ANT 24 -CB 06 N Кабель для антенны длиной 30 см с разъемами RP-N и N-типа ANT 24 -ODU 03 M 17. 2. 10

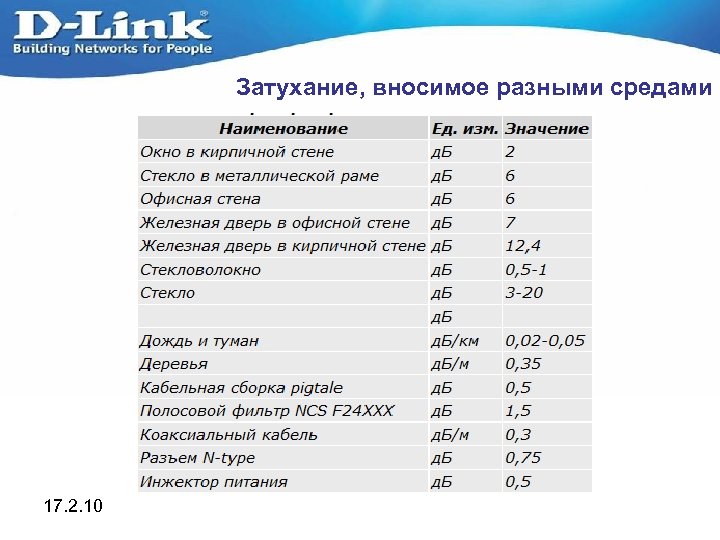

Затухание, вносимое разными средами 17. 2. 10 Затухание, вносимое разными средами 17. 2. 10

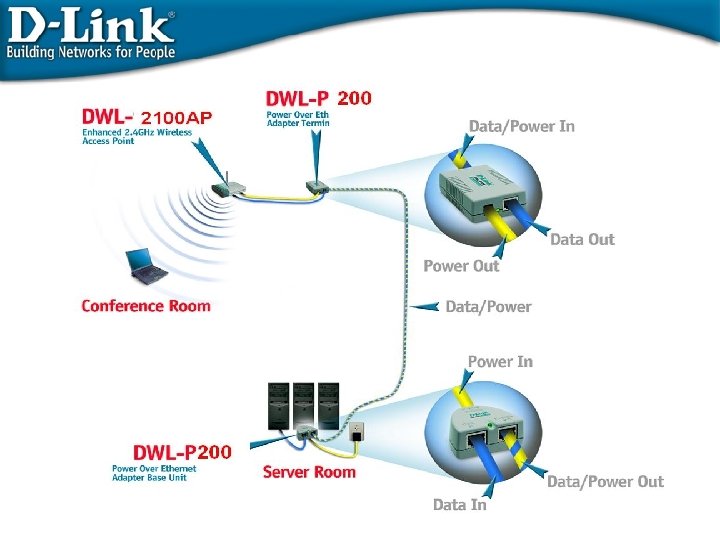

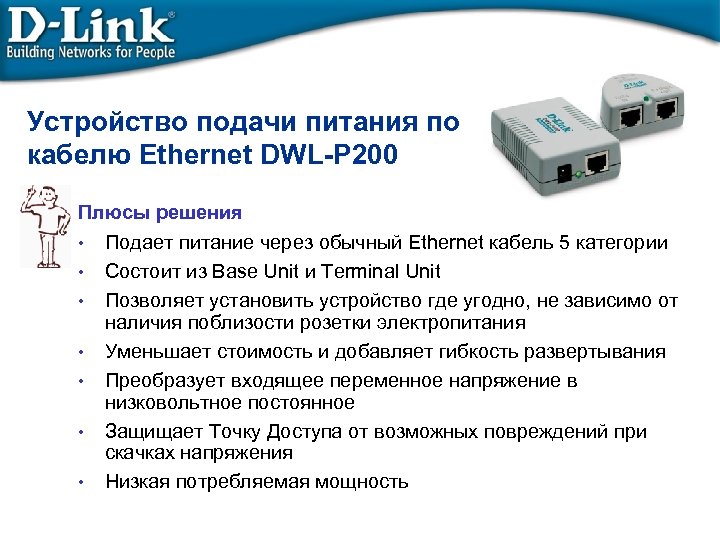

Устройство подачи питания по кабелю Ethernet DWL-P 200 Плюсы решения • Подает питание через Устройство подачи питания по кабелю Ethernet DWL-P 200 Плюсы решения • Подает питание через обычный Ethernet кабель 5 категории • Состоит из Base Unit и Terminal Unit • Позволяет установить устройство где угодно, не зависимо от наличия поблизости розетки электропитания • Уменьшает стоимость и добавляет гибкость развертывания • Преобразует входящее переменное напряжение в низковольтное постоянное • Защищает Точку Доступа от возможных повреждений при скачках напряжения • Низкая потребляемая мощность

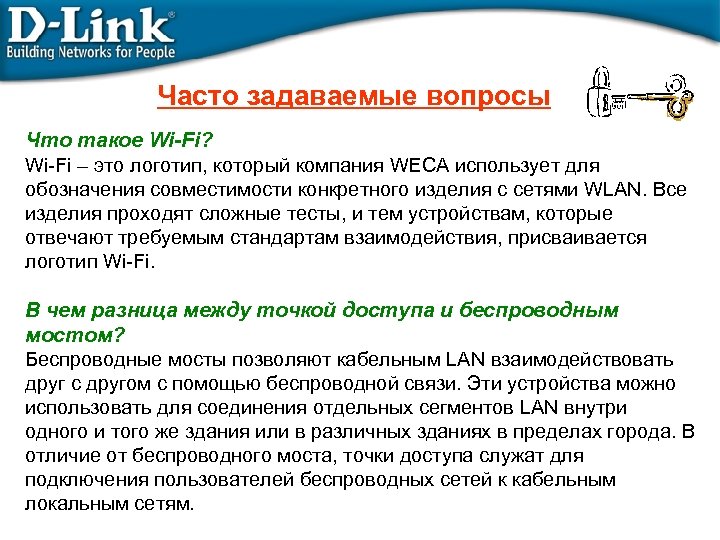

Часто задаваемые вопросы Что такое Wi-Fi? Wi-Fi – это логотип, который компания WECA использует Часто задаваемые вопросы Что такое Wi-Fi? Wi-Fi – это логотип, который компания WECA использует для обозначения совместимости конкретного изделия с сетями WLAN. Все изделия проходят сложные тесты, и тем устройствам, которые отвечают требуемым стандартам взаимодействия, присваивается логотип Wi-Fi. В чем разница между точкой доступа и беспроводным мостом? Беспроводные мосты позволяют кабельным LAN взаимодействовать друг с другом с помощью беспроводной связи. Эти устройства можно использовать для соединения отдельных сегментов LAN внутри одного и того же здания или в различных зданиях в пределах города. В отличие от беспроводного моста, точки доступа служат для подключения пользователей беспроводных сетей к кабельным локальным сетям.

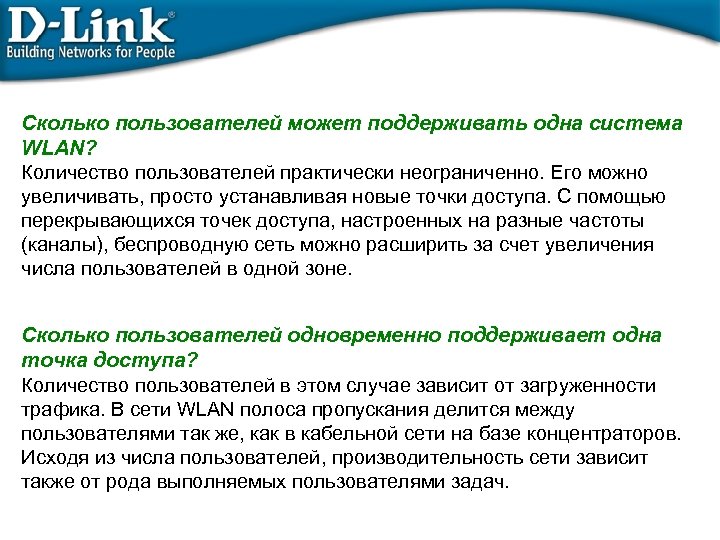

Сколько пользователей может поддерживать одна система WLAN? Количество пользователей практически неограниченно. Его можно увеличивать, Сколько пользователей может поддерживать одна система WLAN? Количество пользователей практически неограниченно. Его можно увеличивать, просто устанавливая новые точки доступа. С помощью перекрывающихся точек доступа, настроенных на разные частоты (каналы), беспроводную сеть можно расширить за счет увеличения числа пользователей в одной зоне. Сколько пользователей одновременно поддерживает одна точка доступа? Количество пользователей в этом случае зависит от загруженности трафика. В сети WLAN полоса пропускания делится между пользователями так же, как в кабельной сети на базе концентраторов. Исходя из числа пользователей, производительность сети зависит также от рода выполняемых пользователями задач.

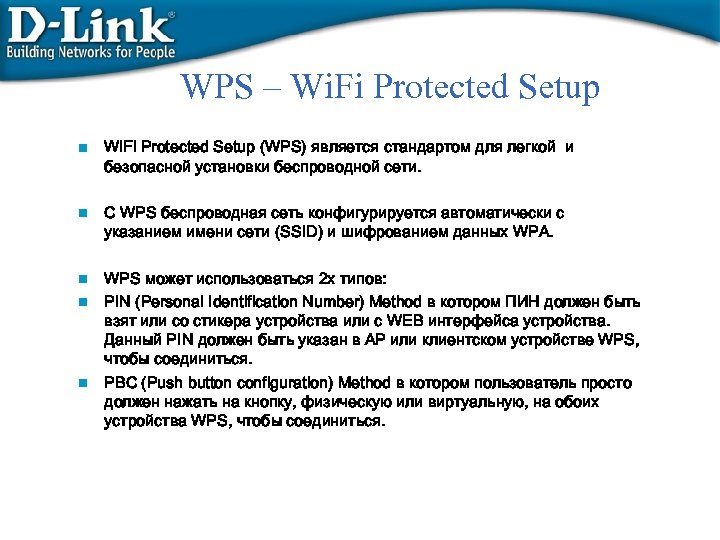

WPS – Wi. Fi Protected Setup (WPS) является стандартом для легкой и безопасной установки WPS – Wi. Fi Protected Setup (WPS) является стандартом для легкой и безопасной установки беспроводной сети. С WPS беспроводная сеть конфигурируется автоматически с указанием имени сети (SSID) и шифрованием данных WPA. WPS может использоваться 2 х типов: PIN (Personal Identification Number) Method в котором ПИН должен быть взят или со стикера устройства или с WEB интерфейса устройства. Данный PIN должен быть указан в AP или клиентском устройстве WPS, чтобы соединиться. PBC (Push button configuration) Method в котором пользователь просто должен нажать на кнопку, физическую или виртуальную, на обоих устройства WPS, чтобы соединиться.

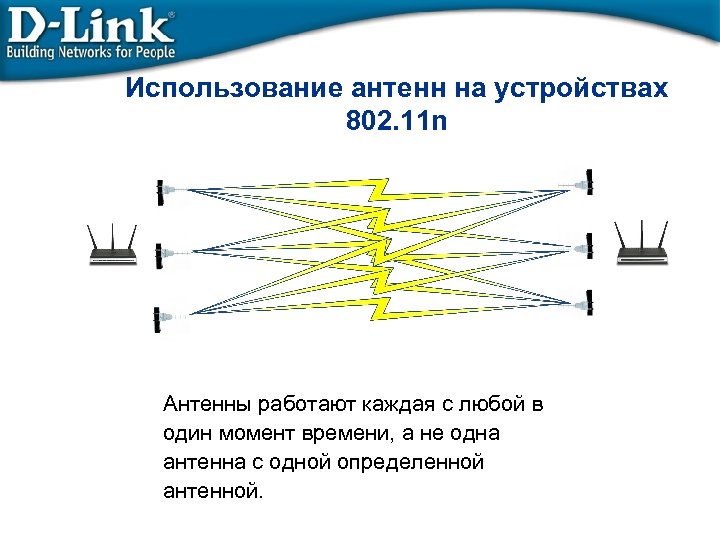

Использование антенн на устройствах 802. 11 n Антенны работают каждая с любой в один Использование антенн на устройствах 802. 11 n Антенны работают каждая с любой в один момент времени, а не одна антенна с одной определенной антенной.

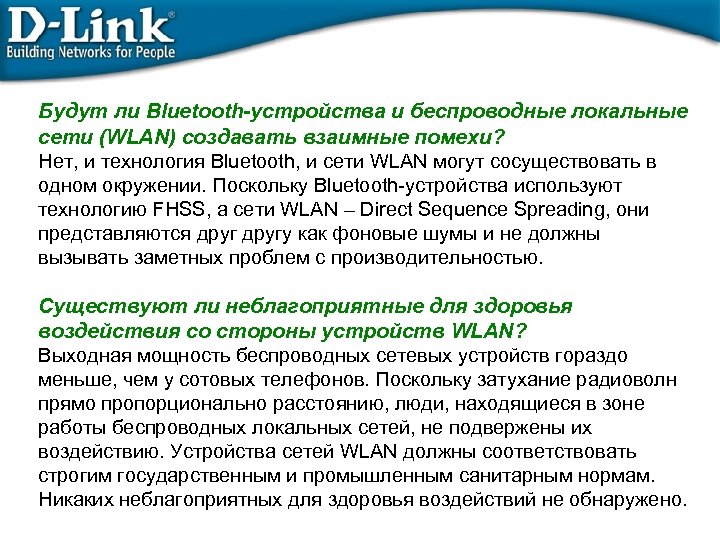

Будут ли Bluetooth-устройства и беспроводные локальные сети (WLAN) создавать взаимные помехи? Нет, и технология Будут ли Bluetooth-устройства и беспроводные локальные сети (WLAN) создавать взаимные помехи? Нет, и технология Bluetooth, и сети WLAN могут сосуществовать в одном окружении. Поскольку Bluetooth-устройства используют технологию FHSS, а сети WLAN – Direct Sequence Spreading, они представляются другу как фоновые шумы и не должны вызывать заметных проблем с производительностью. Существуют ли неблагоприятные для здоровья воздействия со стороны устройств WLAN? Выходная мощность беспроводных сетевых устройств гораздо меньше, чем у сотовых телефонов. Поскольку затухание радиоволн прямо пропорционально расстоянию, люди, находящиеся в зоне работы беспроводных локальных сетей, не подвержены их воздействию. Устройства сетей WLAN должны соответствовать строгим государственным и промышленным санитарным нормам. Никаких неблагоприятных для здоровья воздействий не обнаружено.

Спасибо! Спасибо!
