Беспроводные персональные сети (WPAN) 1. Особенности персональных сетей 2. Физическая архитектура Bluetooth 3. Стек протоколов Bluetooth 4. Особенности использования технологии Bluetooth 5. Другие технологии WPAN 6. Технология Zig. Bee (IEEE 802. 15. 4) 7. Физическая структура сетей Zig. Bee 8. Архитектура протоколов Zig. Bee
Особенности персональных сетей • Беспроводные персональные сети (Wireless Personal Area Networks - WPAN) предназначены для взаимодействия устройств, принадлежащих одному владельцу, на небольшом расстоянии, обычно в радиусе 10 м. Такими устройствами могут быть ноутбук, мобильный телефон, принтер, карманный компьютер PDA (Personal Digital Assistant), телевизор, а также многочисленные бытовые приборы, например холодильник. • Беспроводные персональные сети должны обеспечивать как фиксированный доступ, например, в пределах дома, так и мобильный, когда владелец устройств перемещается вместе с ними между помещениями или городами.
Физическая архитектура Bluetooth • • • Стандарт Bluetooth разработан группой Bluetooth SIG (Bluetooth Special Interest Group), которая была организована по инициативе компании Ericsson. Стандарт Bluetooth также адаптирован рабочей группой IEEE 802. 15. 1 в соответствии с общей структурой стандартов IEEE 802. В технологии Bluetooth используется концепция пикосети. Название подчеркивает небольшую область покрытия, от 10 до 100 м, в зависимости от мощности излучения передатчика устройства. В пикосеть может входить до 255 устройств, но только 8 из них могут в каждый момент времени быть активными и обмениваться данными. Одно из устройств в пикосети является главным, остальные — подчиненными Активное подчиненное устройство может обмениваться данными только с главным устройством, прямой обмен между подчиненными устройствами невозможен. Все подчиненные устройства данной пикосети, кроме семи активных, должны находится в режиме пониженного энергопотребления, в котором они только периодически прослушивают команду главного устройства для перехода в активное состояние. Главное устройство отвечает за доступ к разделяемой среде пикосети, которая представляет собой нелицензируемые частоты диапазона 2, 4 ГГц. Разделяемая среда передает данные со скоростью 1 Мбит/с, но из-за накладных расходов на заголовки пакетов и смену частот полезная скорость передачи данных в среде не превышает 777 Кбит/с. Пропускная способность среды делится главным устройством между семью подчиненными устройствами на основе техники TDM.
Рассредоточенный режим работы сети • • Несколько пикосетей, которое обмениваются между собой данными, образуют рассредоточенную сеть Взаимодействие а пределах рассредоточенной сети осуществляется за счет того, что один узел (называемый мостом) одновременно является членом нескольких пикосетей, причем этот узел может исполнять роль главного устройства одной пикосети и подчиненного устройства другой. Для того чтобы сигналы разных пикосетей не интерферировали, каждое главное устройство использует собственную последовательность псевдослучайной перестройки частоты. Использование отличающихся последовательностей псевдослучайной перестройки частоты затрудняет общение пикосетей между собой. Для преодоления этой проблемы устройство, играющее роль моста, должно при подключении к каждой из пикосетей соответствующим образом менять частоту. Коллизии, хотя и с очень небольшой вероятностью, все же могут происходить, когда два или более устройства из разных пикосетей выберут для работы один и тот же частотный канал. Сеть реализует метод доступа CDMA на основе техники FHSS. Для надежной передачи данных в технологии Bluetooth может выполняться прямая коррекция ошибок FEC, а получение кадра подтверждается с помощью квитанций.
Сети Bluetooth используют разные методы для передачи информации Для чувствительного к задержкам трафика (например, голоса) сеть поддерживает синхронный канал, ориентированный на соединение (Synchronous Connection-Oriented link, SCO), работающий со скоростью 64 Кбит/с, Для канала SCO пропускная способность резервируется на все время соединения. • Для эластичного трафика (например, компьютерных данных) используется работающий с переменной скоростью асинхронный канал, не ориентированный на соединение (Asynchronous Connection-Less link, ACL). Для канала ACL пропускная способность выделяется по запросу •
Стек протоколов Bluetooth • Bluetooth является законченной оригинальной технологией, рассчитанной на самостоятельное применение в электронных персональных устройствах. Поэтому эта технология поддерживает полный стек протоколов, включая собственные прикладные протоколы. • Создание для технологии Bluetooth собственных прикладных протоколов объясняется стремлением разработчиков реализовывать ее в разнообразных простых устройствах, которым не под силу, да и не к чему поддерживать стек протоколов TCP/IP. Кстати, технология Bluetooth появилась в результате попыток разработать стандарт для взаимодействия мобильного телефона с беспроводными наушниками. • В результате для технологии Bluetooth был разработан оригинальный стек протоколов, в дополнение к которому появилось большое количество профилей.
Соответствие протоколов Bluetooth модели OSI и стандартам IEEE 802 • При приведении стандартов Bluetooth в соответствие к архитектуре стандартов IEEE 802 рабочая группа 802. 15. 1 ограничилась только так называемыми протоколами ядра Bluetooth, которые соответствуют функциям физического уровня и уровня MAC
Спецификация протоколов • • • Уровень физических радиосигналов описывает частоты и мощности сигналов, используемых для передачи информации. Уровень базового диапазона частот отвечает за организацию каналов передачи данных в радиосреде. В его обязанности входят выбор последовательности псевдослучайной перестройки частоты, синхронизация устройств в пикосети, формирование и передача кадров по установленным каналам SCO и ACL. Кадр Bluetooth имеет переменную длину, поле данных может содержать от 0 до 2744 бит 343 байт). Для передачи голоса используются кадры фиксированного размера с полем данных 240 бит ). Диспетчер каналов отвечает за аутентификацию устройств и шифрование трафика, а также управляет статусом устройств, то есть может сделать подчиненное устройство главным, и наоборот. Уровень протокола адаптации для управления логическим каналом (Logical Link Control Adaptation Layer, L 2 CAP) является верхним уровнем протоколов ядра Bluetooth. Этот протокол используется только в тех случаях, когда устройство передает данные, голосовой трафик обходит этот протокол и обращается непосредственно к уровню базового диапазона частот. Уровень L 2 CAP принимает от протоколов верхнего уровня сегменты данных размером до 64 Кбайт и делит их на небольшие кадры для уровня базового диапазона частот. При приеме уровень L 2 CAP собирает кадры в исходный сегмент и передает протоколу верхнего уровня. Аудиоуровень обеспечивает передачу голоса по каналам SCO. На этом уровне применяется импульсно-кодовая модуляция (РСМ), что определяет скорость голосового канала в 64 Кбит/с. Уровень управления передает внешнему блоку информацию о состоянии соединений и принимает от внешнего блока команды, изменяющие конфигурацию и состояние соединений. Для поиска возможных услуг используется специальный протокол обнаружения услуг (Service Discovery Protocol - SDP). Протокол замены кабеля RFCOMM Протокол управления телефонией TCS binary, AT-команды
Кадры Bluetooth • • Разделяемая среда представляет собой последовательность частотных каналов технологии FHSS в диапазоне 2, 4 ГГц. Каждый частотный канал имеет ширину 1 МГц, количество каналов равно 79 (в США и большинстве других стран мира) или 23 (в Испании, Франции, Японии). Чиповая скорость равна 1600 Гц, поэтому период чипа составляет 625 мкс. Главное устройство разделяет общую среду на основе временного мультиплексирования (TDM), используя в качестве тайм-слота время пребывания системы на одном частотном канале, то есть 625 мкс. Информация кодируется с тактовой частотой 1 МГц путем двоичной частотной манипуляции (BFSK), в результате битовая скорость составляет 1 Мбит/с. В течение одного тайм-слота пикосеть Bluetooth передает 625 бит, но не все они используются для передачи полезной информации. При смене частоты устройствам сети требуется некоторое время для синхронизации, поэтому из 625 бит только 366 передают кадр данных. Кадр данных может занимать 1, 3 или 5 слотов. В том случае, когда кадр занимает больше одного слота, частота канала остается неизменной в течение всего времени передачи кадра. В этом случае накладные расходы на синхронизацию меньше, так что размер кадра, состоящего, например, из 5 последовательных слотов, равен 2870 бит (с полем данных до 2744 бит). Код доступа 72 бита) используется для идентификации пикосети. Каждое Bluetooth-устройство имеет глобально уникальный 6 -байтовый адрес, поэтому для идентификации пикосети используется три младших байта уникального адреса главного устройства. Каждое устройство при формировании кадра помещает эти байты в поле кода доступа, дополняя их битами 1/3 для прямой коррекции ошибок (сокращение 1/3 говорит о том, что 1 бит информации преобразуется в 3 бита кода). Если главное или подчиненное устройство получает кадр, содержащий неверный код доступа, то оно отбрасывает этот кадр, считая, что он, скорее всего, получен из другой пикосети.
Временные диаграммы передачи сообщений в системах Bluetooth
Особенности использования технологии Bluetooth • • • Для того чтобы воспользоваться преимуществом технологии Bluetooth необязательно покупать новые устройства. Например, можно оснастить ноутбук беспроводной технологией Bluetooth, просто купив соответствующий Bluetooth-модуль. Модуль Bluetooth может быть выполнен в виде дополнительного внешнего устройства, подключаемого через USB-порт. Подобное решение позволяет производить соединение не с одним устройством, а со многими сразу. Кроме того, можно использовать модуль Bluetooth на PC-карте. Различными фирмами производиться широкий спектр Bluetooth адаптеров для настольных компьютеров, PDA, ноутбуков и принтеров.
Подключение к сетям через точки доступа Bluetooth • Точки доступа Bluetooth – это мост между проводной сетью и мобильными устройствами Bluetooth. В радиусе такой точки доступа любое устройство Bluetooth может подключиться к ресурсам обычной сети, включая сетевые серверы, принтеры, электронную почту и Интернет. Это позволяет прозрачно интегрировать персональные устройства в корпоративную сеть: синхронизация с сетевой информацией будет осуществляться мгновенно, незаметно и автоматически. Эта модель использования особенно эффективно работает при доступе к базам данных в торговых залах, корпоративных офисах, медицинских учреждениях.
Беспроводная связь с периферийными устройствами • Мобильные сотрудники зачастую оснащают свои ноутбуки мышью и клавиатурой для удобства работы в офисе. Большинство ноутбуков оснащены стандартным портом для подключения мыши, но иногда требуют применения дорогостоящих повторителей клавиатурного порта. Bluetooth не требует физического подключения мыши и клавиатуры: беспроводный радиоканал связывает их с компьютером автоматически (рис. 12). Так что Bluetooth обеспечивает гибкую и экономичную связь между устройствами. Только представьте себе удобство беспроводного обмена данными с другой периферией типа принтеров, сканеров, факсов фотокамер, .
Другие технологии WPAN Ir. DA • Достаточно широко распространенная технология Ir. DA обеспечивает беспроводное соединение между двумя устройствами, такими как мобильные телефоны, КПК и ПК с помощью инфракрасного излучения. Однако большое число модификаций, сделанных различными компаниями, несовместимы между собой. Преимущества Ir. DA - скорость передачи данных (4 Мбит/с) - выше, чем у Bluetooth (1 Мбит/с), устройства на ее основе стоят меньше. Серьезные недостатки - малая дальность передачи данных (1 м), а также то, что порты устройств должны находиться в зоне прямой видимости друга. Home. RF • Эта технология для создания домашних сетей разработана консорциумом, включающим такие крупные компании, как Microsoft, Intel, HP, Motorola и Compaq. Она работает на тех же частотах, что и Bluetooth, с которой имеет много общего (в частности, цену модулей, потребляемую устройствами мощность). Различия заключаются в максимальном числе узлов в сети (8 у Bluetooth против 127 у Home. RF) и скорости изменения частоты (50 с-1 против 1600 с-1 соответственно). Ultra Wideband Эта технология основана на использование сверх широкой полосы частот что позволяет достичь скорости - до 480 Мбит/с, но на очень малых расстояниях - до 3 м. На дистанциях до 10 м технология позволяет достичь 110 Мбит/с, что, тоже немало.
Zig. Bee (IEEE 802. 15. 4) • Название Zig. Bee образовано из двух слов: zigzag (зигзагообразная траектория движения) и bee (пчела). Домашние пчелы живут в ульях роем, во главе которого стоит королева. Ее обслуживают несколько трутней и тысячи рабочих пчел. • Выживание, развитие и будущее колонии пчел напрямую зависит от того, насколько непрерывно, без сбоев будет происходить обмен информацией между всеми членами колонии. • Принцип, по которому информация передается между членами пчелиного сообщества, допустим, о местонахождении цветочной поляны, схож с тем, на котором основаны алгоритмы Zig. Bee. Пчелы используют незаметную на первый взгляд, но крайне эффективную систему обмена информацией, двигаясь по зигзагообразной траектории и передавая своим собратьям данные о направлении, расстоянии и месте цветочной поляны.
Беспроводные сенсорные сети (Wireless Sensor Networks. WSN) • Новая парадигма на информационные процессы основанная на совместном использовании большого количества интеллектуальных сенсоров Компьютер Сенсор Активатор Сеть Интеллектуализация разнородной инфраструктуры
Область применения • Активный мониторинг • Интерактивное управление
Использование в коммерческой, промышленной и домашней автоматике • • • —системы управления освещением (промышленные, муниципальные и домашние); — промышленная и домашняя автоматика и управление (отопление, вентиляция и кондиционирование (ОВК), вспомогательные устройства и оборудование); —потребительская электроника (мультимедиа/развлекательные системы, портативная электроника), бытовая техника (стиральные машины, кофеварки, кондиционеры, воздушные фильтры и т. д. ); —периферийное оборудование ПК: мышь, клавиатура, игровые приставки, джойстики; —системы сигнализации и безопасности, аварийного оповещения, системы контроля доступа, бесконтактные ключи, датчики дыма, газа, движения, пламени, температуры, давления и т. д. ; —устройства медицинской диагностики пациента, мониторинг состояния спортсменов, биодатчики и медицинское оборудование; —удаленные управление и контроль технологических процессов, управление движущимися аппаратами, станками, промышленным оборудованием, холодильными установками, устройствами дистанционного сбора данных, телеметрия; —мониторинг промышленных и портовых активов, логистика; —мониторинг систем водо-, газо- и теплоснабжения, системы управления и инструментального контроля электроэнергии, системы жилищно- коммунального хозяйства (ЖКХ); —беспроводные устройства обмена информацией, радиомодемы, радиопередача аудиосигнала и фотоизображений; —автомобильная электроника (системы контроля давления в шинах, противоугонные системы, системы идентификации и диагностики) и т. д.
Место Zig. Bee в беспроводном семействе
• • • Большинство устройств Zig. Bee работает по следующему алгоритму: устройство находится в «спящем» состоянии практически все время, обеспечивая оптимальный режим энергосбережения. При поступлении новой информации либо во время очередного сеанса связи устройство активизируется, быстро передает данные и снова переходит в режим пониженного энергопотребления. Типовые временные задержки при этом составляют 30 мс для подключения нового устройства к сети, 15 мс для перехода из «спящего» в активное состояние, 15 мс для доступа к каналу. Так удается продлить срок службы батарей до 10 лет и более в зависимости от типа приложения и длительности рабочего цикла, причем ток при передаче может составлять порядка 15. . . 30 м. А, а в «спящем» режиме — менее 2 мк. А. В результате, задержки по отклику настолько малы, что человек, войдя в комнату и щелкнув переключателем беспроводной связи Zig. Bee, даже не заметит, что свет появился почти мгновенно, в то время как задержки при подключении устройств к сети Bluetooth составляют порядка 3 с.
Физическая архитектура Zig. Bee
ТРИ КЛАССА УСТРОЙСТВ • • • Технология Zig. Bee/802. 15. 4 предоставляет разработчику несколько классов устройств: FFD-устройства маршрутизаторы (Full Function Device — устройство с полным набором функций), устройства-координаторы (Coordinators — FFD с дополнительными системными ресурсами в зависимости от сложности сети) RFD-оконечные устройства (Reduced Function Device — устройство с ограниченным набором функций). В каждой локальной сети Zig. Bee имеется только одно устройство-координатор. Основная задача координатора заключается в установке параметров и создании сети, выборе основного радиочастотного канала, в задании уникального сетевого идентификатора. При этом координатор является наиболее сложным из трех типов устройств, обладает наибольшим объемом памяти и повышенным энергопотреблением (питание от сети). Маршрутизаторы используются для расширения радиуса действия сети, поскольку способны выполнять функции ретрансляторов между устройствами, расположенными далеко друг от друга. Устройства поддерживают любую сетевую топологию Zig. Bee, могут выполнять функции координатора и обращаться ко всем узлам сети (FFD и RFD). Устройства с ограниченным набором функций не участвуют в маршрутизации, не могут выполнять функции координатора, обращаются только к координатору локальной сети (FFDустройству), поддерживают соединения типа «точка – точка» и «звезда» , играют роль оконечных сетевых узлов. На практике большинство узлов сети являются RFD-устройствами, а применение FFD-устройств и координаторов необходимо для образования мостов связи и соответствующей сетевой топологии.
Физический уровень • • • Прием и передача данных по радиоканалу осуществляется на физическом уровне PHY, определяющем рабочий частотный диапазон, тип модуляции, максимальную скорость, число каналов: O-QPSK — квадратичная фазовая манипуляция со смещением для диапазона 2, 4 ГГц (16 каналов, 250 Кбит/с), BPSK — двоичная фазовая манипуляция для частот 915 МГц (10 каналов, 40 Кбит/с) и 868 МГц (1 канал, 20 Кбит/с). Уровень PHY осуществляет активацию/дезактивацию приемопередатчика, детектирование энергии принимаемого сигнала на рабочем канале, выбор физического частотного канала, индикацию качества связи при получении пакета данных и оценку свободного канала для реализации протокола CSMACA (протокол множественного доступа к среде с контролем несущей и предотвращением коллизий). Важно отметить, что стандарт 802. 15. 4 — это физическое радио (микросхема радиоприемопередатчика), а Zig. Bee — это логическая сеть и программный стек, обеспечивающие функции безопасности и маршрутизации.
• • • Для построения сети выделено три диапазона частот: 2, 4 ГГц, 868 и 915 МГц. Для нелицензируемого диапазона 2, 4 ГГц выделено 16 частотных каналов, отстоящих друг от друга на 5 МГц. В диапазонах 868 и 915 МГц выделено 1 и 10 частотных каналов соответственно. В диапазоне 915 МГц шаг между частотными каналами составляет 2 МГц. В Европе диапазон 915 МГц является лицензируемым. Все сетевые устройства в PAN работают в одном частотном канале. В результате в диапазоне 2, 4 ГГц возможно развертывание в одном месте 16 различных PAN, не создающих другу электромагнитных помех. В диапазоне 2, 4 МГц скорость передачи данных сетевым устройством составляет 250 кбит/с. Используется квадратурная офсетная фазовая модуляция (Offset Quadrature Phase Shift Keying, OQPSK). В диапазонах 868 и 915 МГц скорость передачи данных сетевым устройством равна 20 и 40 кбит/с соответственно. Используется относительная двоичная фазовая модуляция (Binary Pha. Se Keying, BPSK). Для повышения помехоустойчивости приёма по отношению к сосредоточенным помехам используется сигнал с расширенным спектром, состоящий из 32 фазоманипулированных элементов (чипов). Спектр сигнала формируется в соответствии с требованиями на электромагнитную совместимость других беспроводных устройств, работающих в этом же диапазоне. Эти требования регламентируются стандартом 802. 15. 2.
ФИЗИЧЕСКИЙ УРОВЕНЬ Zig. Bee Параметры данных Диапазон частот Скорость передачи Симв. скорость, информации, к. Бод кбит/с Параметры сигнала Вид модул яции Скорость символ ов, Мсим. / с Вид моду ляци и 868 – 868, 6 МГц 20 20 BPSK 0, 3 BPSK 902 – 928 МГц 40 40 BPSK 0, 6 BPSK 62, 5 16 -ричная ортого нальна я 2, 0 O-QPSK 2, 4 – 2, 4835 ГГц 250
Уровень звена данных Zig. Bee • Базовым алгоритмом доступа к радиоканалу является алгоритм доступа на конкурентной основе с обнаружением несущей частоты и предотвращением коллизий (Carrier Sense Multiple Access / Collision Avoidance, СSMA/CA). Алгоритм СSMA/CA используется как в сетях без синхронизации, так и в сетях с синхронизацией доступа. В полностью асинхронных сетях использование этого алгоритма в сочетании со «спячкой» сетевых устройств мало эффективно. Наличие синхронизации доступа позволяет экономно расходовать энергопотребление сетевых устройств. Кроме того, в сетях с синхронизацией доступа возможно использование сочетания СSMA/CA с доступом на неконкурентной основе. Эта возможность обеспечивается выделением гарантированного временного слота (Guaranteed Time Slot, GTS) устройству по предварительному от него запросу.
МЕХАНИЗМЫ ДОСТУПА В СЕТЬ • Временное разделение Zig. Bee базируется на использовании режима синхронизации, при котором подчиненные сетевые устройства, большую часть времени находящиеся в «спящем» состоянии, периодически «просыпаются» для приема сигнала синхронизации от сетевого координатора, что позволяет устройствам внутри локальной сетевой ячейки знать, в какой момент времени осуществлять передачу данных. Координатор управляет обменом, выделяет каналы и осуществляет вызовы с интервалом от 15 мс до 252 с. Передача сигнальных пакетов определяет пропускную способность, обеспечивает малое время ожидания очереди доступа и выделение 16 временных интервалов одинаковой длительности, на каждом из которых исключены коллизии в сети
Синхронный алгоритм доступа • • Во время неактивной части координатор и все остальные устройства могут «спать» . Во время активной части координатор разрешает доступ проснувшимся сетевым устройствам. Активная часть (Active) носит название суперкадра (Superframe). Длительность суперкадра (Superframe Duration, SD) разделена на два интервала. Во время первого интервала (Contention Access Period, CAP) предоставляется доступ на конкурентной основе в соответствии с алгоритмом СSMA/CA. Во время второго интервала (Contention Free Period, CFP) предоставляется доступ с разделением во времени. При этом устройство получает доступ во время закреплённого за ним временного слота (Guaranteed Time Slot, GTS). Выделение устройству слота предоставляется координатором после предварительного запроса от устройства MAC командой, который делается во время интервала CAP. Длительность слота GTS может состоять из нескольких тактовых интервалов. При отсутствии необходимости у устройства в GTS оно сообщает об этом координатору и он увеличивает CAP, предоставляя больший временный интервал доступа на конкурентной основе с использованием алгоритма СSMA/CA. Эту операцию можно интерпретировать как дефрагментацию суперкадра.
Основной формат МАС кадра Структура суперкадра
Сетевой уровень • Регистрация в сети происходит следующим образом: • – оконечное устройство сразу после подачи питания ждет сигнала синхронизации от координатора существующей сети Zig. Bee (временной интервал ожидания сигнала 0, 015… 252 с); • – обмен первичной информацией с координатором и ожидание ответа; • – переход в состояние покоя, «пробуждение» в моменты, определяемые координатором сети Zig. Bee; • – по окончании сеанса связи с оконечным устройством координатор также переходит в состояние покоя.
Алгоритмы маршрутизации • • Первый способ маршрутизации в Zig Bee сетях – иерархическая маршрутизация по ветвям древовидной структуры. Если сообщение надо передавать вверх, маршрутизатор находит в предварительно созданной таблице соседей адрес родительского узла и передаёт ему сообщение. Если сообщение надо передать вниз (для прямого потомка), его адрес будет равен адресу назначения. Другим видом маршрутизации является алгоритм маршрутизации AODV. Она поддерживается только полнофункциональными устройствами. Конечные устройства передают пакеты данных только своим родительским узлам, поскольку они не имеют таблиц маршрутизации. Полнофункциональные устройства, получив пакет данных, не предназначенный для узла потомка или узла родителя, и не имея соответствующей записи в таблице маршрутизации инициируют процедуру обнаружения маршрута. Обнаружение маршрута начинается с широковещательной рассылки команд всем маршрутизаторам (в пределах радиовидимости). Маршрутизаторы, принявшие команду, создают у себя временные записи о принятом запросе и со случайно выбранной задержкой ретранслируют команду. Чтобы широковещательная ретрансляция не превратилась в «радио шторм» , пакеты снабжены счётчиком ретрансляций, который уменьшается на единицу при передаче пакета через маршрутизатор. Возможно существование нескольких маршрутов прохождения пакетов до узла назначения, но каждый маршрутизатор отбрасывает пакеты с командами обнаружения маршрута, которые имеют большую стоимость пути, чем за фиксированная у предыдущих пакетах Если пакет имеет ту же стоимость пути, данные в таблице обнаружения маршрута обновляются. Стоимость пути содержится в самом пакете и обновляется всякий раз, когда он ретранслируется маршрутизатором.
Сетевой уровень Zig. Bee

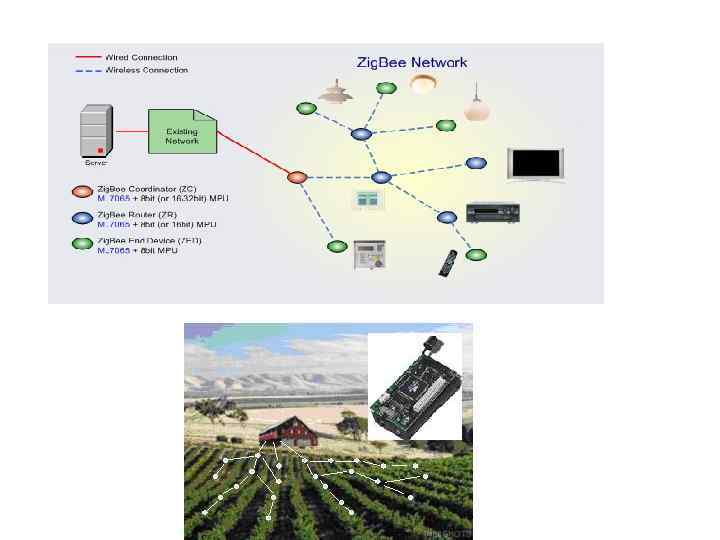

Область применения Zig. Bee
Вопросы летучки • • • 1. 1 Протоколы уровня звена данных Wi. Fi 1. 2 Протоколы сетевого уровня Zig. Bee 1. 3 Архитектура протоколов Bluetooth 2. 1 Протоколы уровня звена данных Bluetooth 2. 2 Протоколы сетевого уровня Wi. Fi 2. 3 Архитектура протоколов Zig. Bee 3. 1 Протоколы уровня звена данных Zig. Bee 3. 2 Протоколы сетевого уровня Bluetooth 3. 3 Архитектура протоколов Wi. Fi
