Bantuan Apersepsi Arsitektur GSM Global System for Mobile communication ARSITEKTUR GSM Simulator Latihan Soal Bantuan Apersepsi Arsitektur GSM Global System for Mobile communication ARSITEKTUR GSM Simulator Latihan Soal Cahya Hariyadi Guru Produktif SMK Telkom Sandhy Putra Purwokerto Program Keahlian Teknik Jaringan Akses

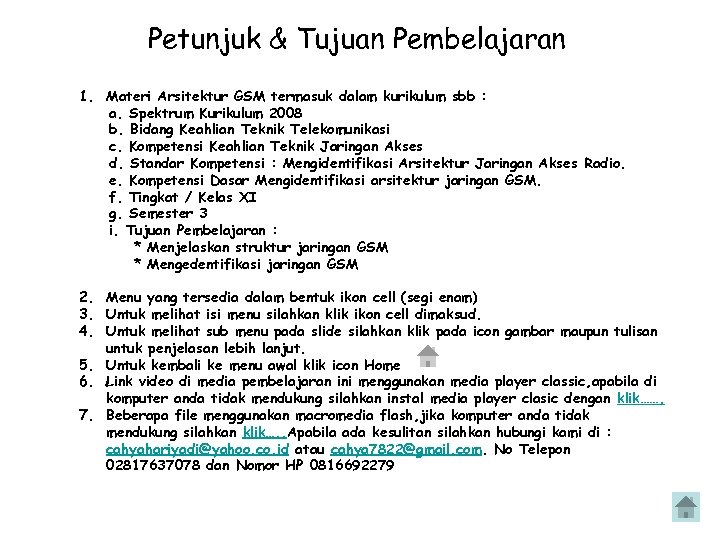

Petunjuk & Tujuan Pembelajaran 1. Materi Arsitektur GSM termasuk dalam kurikulum sbb : a. Petunjuk & Tujuan Pembelajaran 1. Materi Arsitektur GSM termasuk dalam kurikulum sbb : a. Spektrum Kurikulum 2008 b. Bidang Keahlian Teknik Telekomunikasi c. Kompetensi Keahlian Teknik Jaringan Akses d. Standar Kompetensi : Mengidentifikasi Arsitektur Jaringan Akses Radio. e. Kompetensi Dasar Mengidentifikasi arsitektur jaringan GSM. f. Tingkat / Kelas XI g. Semester 3 i. Tujuan Pembelajaran : * Menjelaskan struktur jaringan GSM * Mengedentifikasi jaringan GSM 2. Menu yang tersedia dalam bentuk ikon cell (segi enam) 3. Untuk melihat isi menu silahkan klik ikon cell dimaksud. 4. Untuk melihat sub menu pada slide silahkan klik pada icon gambar maupun tulisan untuk penjelasan lebih lanjut. 5. Untuk kembali ke menu awal klik icon Home 6. Link video di media pembelajaran ini menggunakan media player classic, apabila di komputer anda tidak mendukung silahkan instal media player clasic dengan klik……. 7. Beberapa file menggunakan macromedia flash, jika komputer anda tidak mendukung silahkan klik…. . Apabila ada kesulitan silahkan hubungi kami di : [email protected] co. id atau cahya [email protected] com. No Telepon 02817637078 dan Nomor HP 0816692279

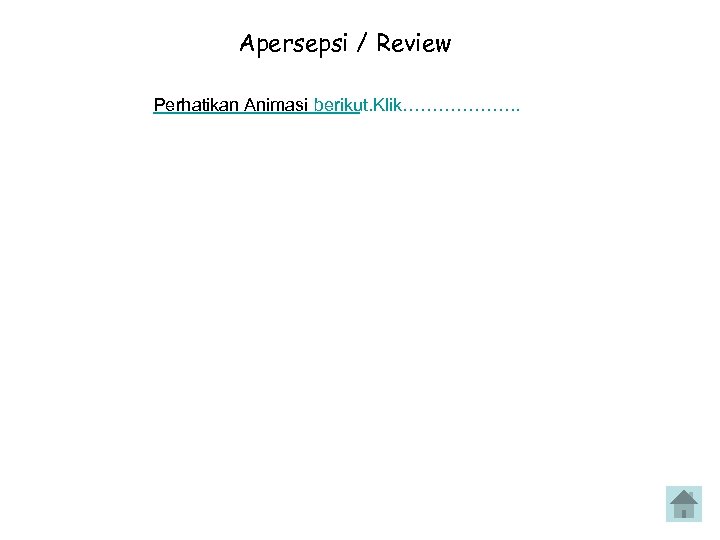

Apersepsi / Review Perhatikan Animasi berikut. Klik………………. . Apersepsi / Review Perhatikan Animasi berikut. Klik………………. .

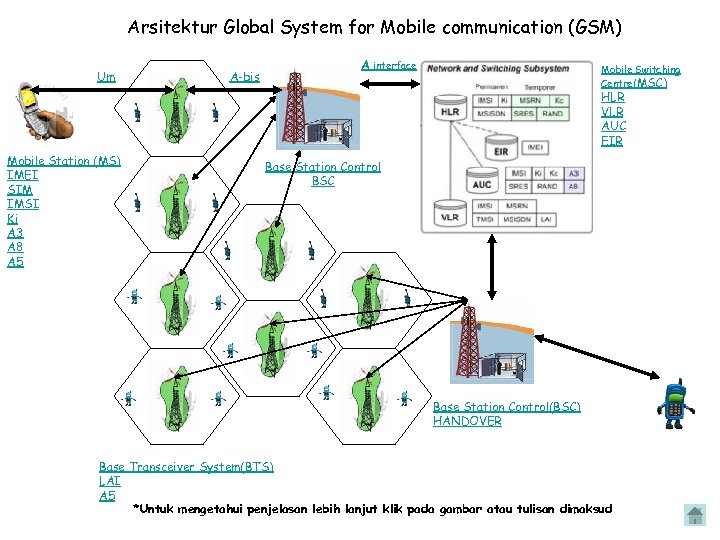

Arsitektur Global System for Mobile communication (GSM) Um A-bis A interface Mobile Switching Centre(MSC) Arsitektur Global System for Mobile communication (GSM) Um A-bis A interface Mobile Switching Centre(MSC) HLR VLR AUC EIR Mobile Station (MS) IMEI SIM IMSI Ki A 3 A 8 A 5 Base Station Control BSC Base Station Control(BSC) HANDOVER Base Transceiver System(BTS) LAI A 5 *Untuk mengetahui penjelasan lebih lanjut klik pada gambar atau tulisan dimaksud Mobile Station MS

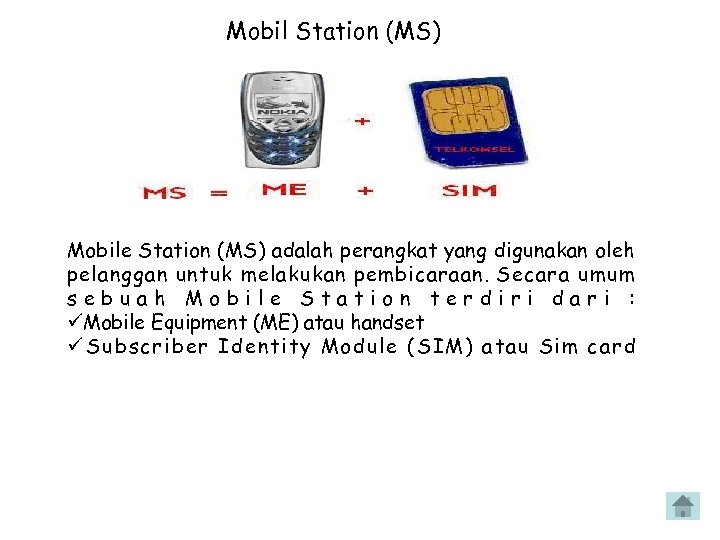

Mobil Station (MS) Mobile Station (MS) adalah perangkat yang digunakan oleh pelanggan untuk melakukan Mobil Station (MS) Mobile Station (MS) adalah perangkat yang digunakan oleh pelanggan untuk melakukan pembicaraan. Secara umum sebuah Mobile Station terdiri dari : üMobile Equipment (ME) atau handset ü Subscriber Identity Modul e (SIM) atau Sim card

Mobile Equipment(ME) Mobile Equipment (ME) atau handset adalah perangkat GSM yang berada di sisi Mobile Equipment(ME) Mobile Equipment (ME) atau handset adalah perangkat GSM yang berada di sisi pelanggan yang berfungsi sebagai terminal transceiver (pengirimdan penerima sinyal) untuk berkomunikasi dengan perangkat GSM lainnya. Secara international, ME diidentifikasi dengan IMEI (International Mobile Equipment Identity) dan data IMEI ini disimpan oleh EIR untuk keperluan authentikasi, apakah mobile equipment yang bersangkutan dijinkan untuk melakuan hubungan atau tidak Mobile Equipment (ME) Format Penomoran IMEI üTAC (Type Approval Code), adalah kode yang diberikan pada saat Mobile Equipment ditest sebelum ME tersebut dijual ke pasar. üFAC (Final Assembly Code), menunjukan kode manufaktur/pabrik. üSNR (Serial Number) üSP (Spare field)

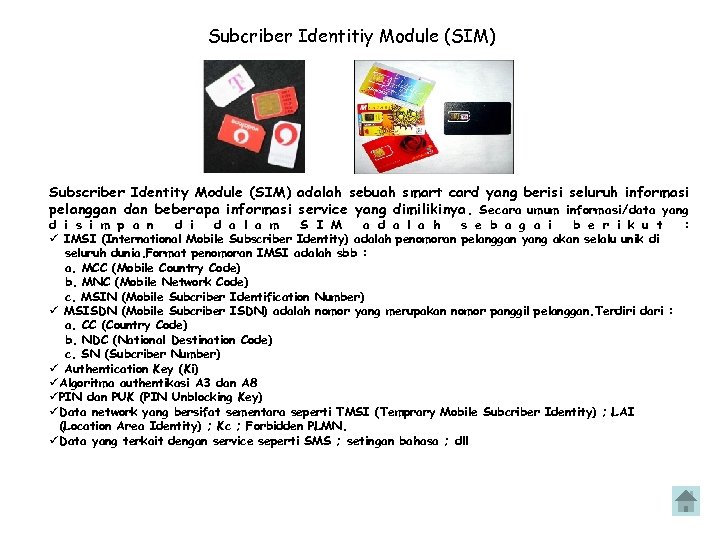

Subcriber Identitiy Module (SIM) Subscriber Identity Module (SIM) adalah sebuah smart card yang berisi Subcriber Identitiy Module (SIM) Subscriber Identity Module (SIM) adalah sebuah smart card yang berisi seluruh informasi pelanggan dan beberapa informasi service yang dimilikinya. Secara umum informasi/data yang d i s i m p a n d i d a l a m S I M a d a l a h s e b a g a i b e r i k u t : ü IMSI (International Mobile Subscriber Identity) adalah penomoran pelanggan yang akan selalu unik di seluruh dunia. Format penomoran IMSI adalah sbb : a. MCC (Mobile Country Code) b. MNC (Mobile Network Code) c. MSIN (Mobile Subcriber Identification Number) ü MSISDN (Mobile Subcriber ISDN) adalah nomor yang merupakan nomor panggil pelanggan. Terdiri dari : a. CC (Country Code) b. NDC (National Destination Code) c. SN (Subcriber Number) ü Authentication Key (Ki) üAlgoritma authentikasi A 3 dan A 8 üPIN dan PUK (PIN Unblocking Key) üData network yang bersifat sementara seperti TMSI (Temprary Mobile Subcriber Identity) ; LAI (Location Area Identity) ; Kc ; Forbidden PLMN. üData yang terkait dengan service seperti SMS ; setingan bahasa ; dll

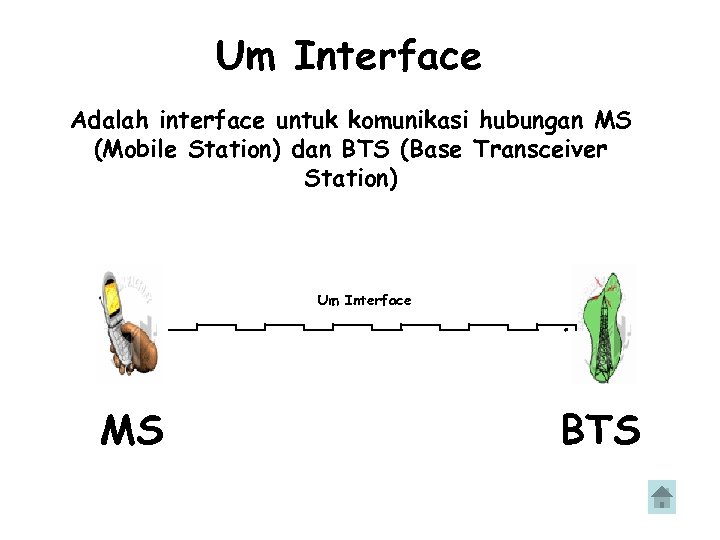

Um Interface Adalah interface untuk komunikasi hubungan MS (Mobile Station) dan BTS (Base Transceiver Um Interface Adalah interface untuk komunikasi hubungan MS (Mobile Station) dan BTS (Base Transceiver Station) Um Interface MS BTS

Base Transceiver Station (BTS) BTS adalah perangkat GSM yang berhubungan langsung dengan MS. BTS Base Transceiver Station (BTS) BTS adalah perangkat GSM yang berhubungan langsung dengan MS. BTS berhubungan dengan MS melalui air interface atau disebut juga Um Inteface. BTS berfungsi sebagai pengirim dan penerima (transciver) sinyal komunikasi dari/ke MS yang menyediakan radio interface antara MS dan jaringan GSM. Karena fungsinya sebagai transceiver, maka bentuk pisik sebuah BTS adalah tower dengan dilengkapi antena sebagai transceiver. Sebuah BTS dapat mecover area sejauh 35 km. Area cakupan BTS ini disebut juga dengan cell. Sebuah cell dapat dibentuk oleh sebuah BTS atau lebih, tergantung dari bentuk cell yang diinginkan. Fungsi dasar BTS adalah sebagai Radio Resource Management, yaitu melakukan fungsi-fungsi yang terkait dengan : ümeng-asign channel ke MS pada saat MS akan melakukan pembangunan hubungan. ümenerima dan mengirimkan sinyal dari dan ke MS, juga mengirimkan/menerima sinyaldengan frekwensi yang berbeda dengan hanya menggunakan satu antena yang sama. ümengontrol power yang di transmisikan ke MS. üIkut mengontrol proces handover. üFrequency hopping

A bis Interface Adalah interface yang digunakan untuk berkomunikasi antara BTS (Base Transceiver Station) A bis Interface Adalah interface yang digunakan untuk berkomunikasi antara BTS (Base Transceiver Station) dan BSC (Base Station Control) A bis Interface BTS BSC

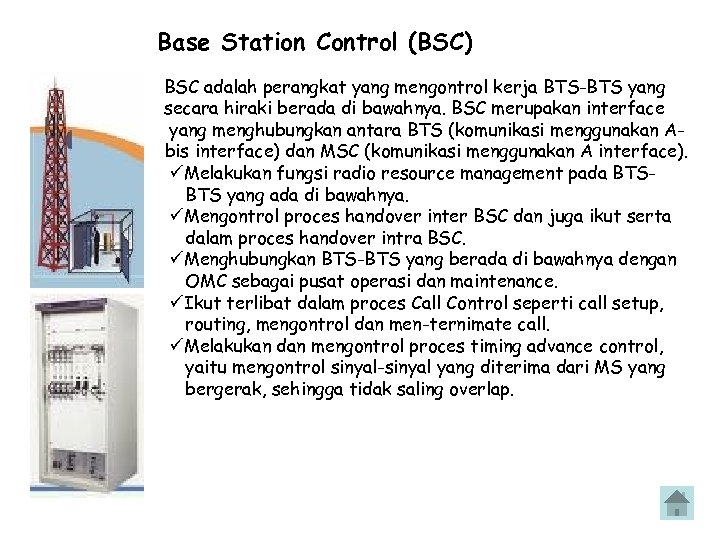

Base Station Control (BSC) BSC adalah perangkat yang mengontrol kerja BTS-BTS yang secara hiraki Base Station Control (BSC) BSC adalah perangkat yang mengontrol kerja BTS-BTS yang secara hiraki berada di bawahnya. BSC merupakan interface yang menghubungkan antara BTS (komunikasi menggunakan Abis interface) dan MSC (komunikasi menggunakan A interface). üMelakukan fungsi radio resource management pada BTSBTS yang ada di bawahnya. üMengontrol proces handover inter BSC dan juga ikut serta dalam proces handover intra BSC. üMenghubungkan BTS-BTS yang berada di bawahnya dengan OMC sebagai pusat operasi dan maintenance. üIkut terlibat dalam proces Call Control seperti call setup, routing, mengontrol dan men-ternimate call. üMelakukan dan mengontrol proces timing advance control, yaitu mengontrol sinyal-sinyal yang diterima dari MS yang bergerak, sehingga tidak saling overlap.

A Interface Adalah Interface untuk komunikasi antara BSC (Base Station Control) dengan MSC (Mobile A Interface Adalah Interface untuk komunikasi antara BSC (Base Station Control) dengan MSC (Mobile Switching Centre) A Interface BSC MSC

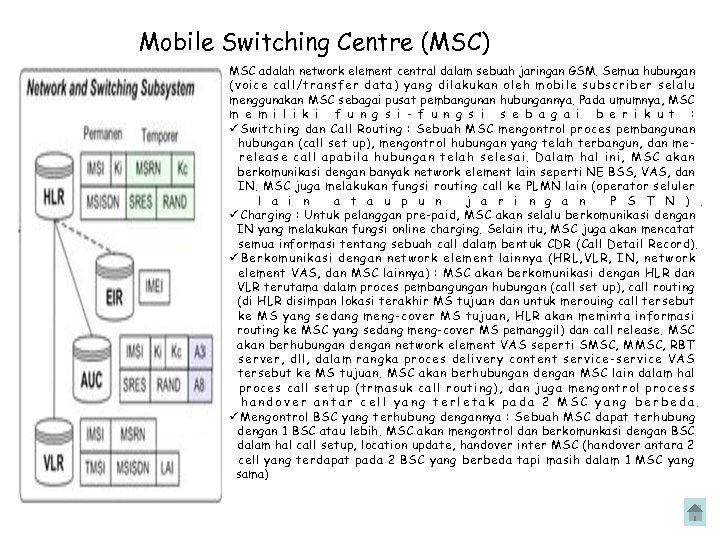

Mobile Switching Centre (MSC) MSC adalah network element central dalam sebuah jaringan GSM. Semua Mobile Switching Centre (MSC) MSC adalah network element central dalam sebuah jaringan GSM. Semua hubungan (voice call/transfer data) yang dilakukan oleh mobile subscriber selalu menggunakan MSC sebagai pusat pembangunan hubungannya. Pada umumnya, MSC m e m i l i k i f u n g s i - f u n g s i s e b a g a i b e r i k u t : ü Switching dan Call Routing : Sebuah MSC mengontrol proces pembangunan hubungan (call set up), mengontrol hubungan yang telah terbangun, dan mer e l e a s e c a l l a p a b i l a hu b u n g a n t e l a h s e l e s a i. D a l a m ha l i n i , M S C a k a n berkomunikasi dengan banyak network element lain seperti NE BSS, VAS, dan IN. MSC juga melakukan fungsi routing call ke PLMN lain (operator seluler l a i n a t a u p u n j a r i n g a n P S T N ). ü Charging : Untuk pelanggan pre-paid, MSC akan selalu berkomunikasi dengan IN yang melakukan fungsi online charging. Selain itu, MSC juga akan mencatat semua informasi tentang sebuah call dalam bentuk CDR (Call Detail Record). ü Berkomunikasi dengan network element lainnya (HRL, VLR, IN, network element VAS, dan MSC lainnya) : MSC akan berkomunikasi dengan HLR dan VLR terutama dalam proces pembangungan hubungan (call set up), call routing (di HLR disimpan lokasi terakhir MS tujuan dan untuk merouing call tersebut ke MS yang sedang meng-cover MS tujuan, HLR akan meminta informasi routing ke MSC yang sedang meng-cover MS pemanggil) dan call release. MSC akan berhubungan dengan network element VAS seperti SMSC, MMSC, RBT server, dll, dalam rangka proces delivery content service-service VAS tersebut ke MS tujuan. MSC akan berhubungan dengan MSC lain dalam hal proces call setup (trmasuk call routing), dan juga mengontrol process handover antar cell yang terletak pada 2 MSC yang berbeda. ü Mengontrol BSC yang terhubung dengannya : Sebuah MSC dapat terhubung dengan 1 BSC atau lebih. MSC akan mengontrol dan berkomunkasi dengan BSC dalam hal call setup, location update, handover inter MSC (handover antara 2 cell yang terdapat pada 2 BSC yang berbeda tapi masih dalam 1 MSC yang sama)

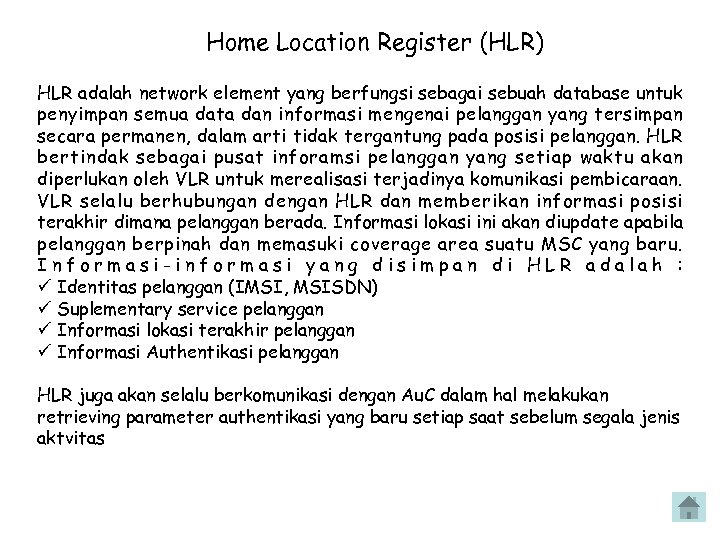

Home Location Register (HLR) HLR adalah network element yang berfungsi sebagai sebuah database untuk Home Location Register (HLR) HLR adalah network element yang berfungsi sebagai sebuah database untuk penyimpan semua data dan informasi mengenai pelanggan yang tersimpan secara permanen, dalam arti tidak tergantung pada posisi pelanggan. HLR bertindak sebagai pusat inforamsi pelanggan yang setiap waktu akan diperlukan oleh VLR untuk merealisasi terjadinya komunikasi pembicaraan. VLR selalu berhubungan dengan HLR dan memberikan informasi posisi terakhir dimana pelanggan berada. Informasi lokasi ini akan diupdate apabila pelanggan berpinah dan memasuki coverage area suatu MSC yang baru. Informasi-informasi yang disimpan di HLR adalah : ü Identitas pelanggan (IMSI, MSISDN) ü Suplementary service pelanggan ü Informasi lokasi terakhir pelanggan ü Informasi Authentikasi pelanggan HLR juga akan selalu berkomunikasi dengan Au. C dalam hal melakukan retrieving parameter authentikasi yang baru setiap saat sebelum segala jenis aktvitas

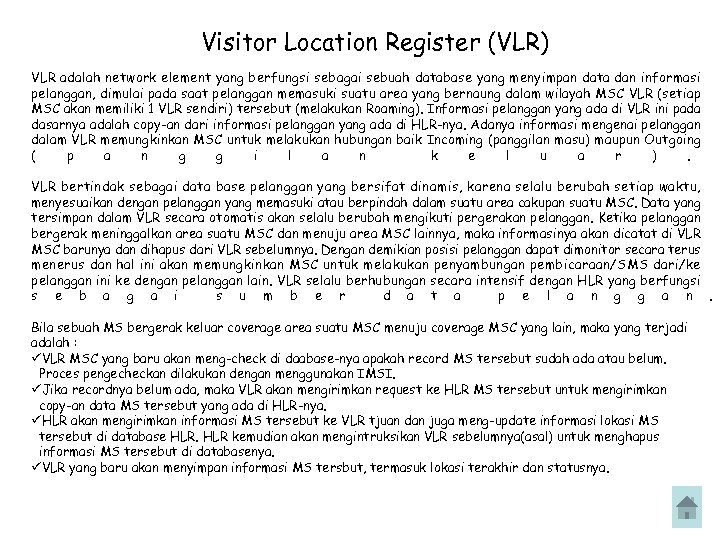

Visitor Location Register (VLR) VLR adalah network element yang berfungsi sebagai sebuah database yang Visitor Location Register (VLR) VLR adalah network element yang berfungsi sebagai sebuah database yang menyimpan data dan informasi pelanggan, dimulai pada saat pelanggan memasuki suatu area yang bernaung dalam wilayah MSC VLR (setiap MSC akan memiliki 1 VLR sendiri) tersebut (melakukan Roaming). Informasi pelanggan yang ada di VLR ini pada dasarnya adalah copy-an dari informasi pelanggan yang ada di HLR-nya. Adanya informasi mengenai pelanggan dalam VLR memungkinkan MSC untuk melakukan hubungan baik Incoming (panggilan masu) maupun Outgoing ( p a n g g i l a n k e l u a r ). VLR bertindak sebagai data base pelanggan yang bersifat dinamis, karena selalu berubah setiap waktu, menyesuaikan dengan pelanggan yang memasuki atau berpindah dalam suatu area cakupan suatu MSC. Data yang tersimpan dalam VLR secara otomatis akan selalu berubah mengikuti pergerakan pelanggan. Ketika pelanggan bergerak meninggalkan area suatu MSC dan menuju area MSC lainnya, maka informasinya akan dicatat di VLR MSC barunya dan dihapus dari VLR sebelumnya. Dengan demikian posisi pelanggan dapat dimonitor secara terus menerus dan hal ini akan memungkinkan MSC untuk melakukan penyambungan pembicaraan/SMS dari/ke pelanggan ini ke dengan pelanggan lain. VLR selalu berhubungan secara intensif dengan HLR yang berfungsi s e b a g a i s u m b e r d a t a p e l a n g g a n. Bila sebuah MS bergerak keluar coverage area suatu MSC menuju coverage MSC yang lain, maka yang terjadi adalah : üVLR MSC yang baru akan meng-check di daabase-nya apakah record MS tersebut sudah ada atau belum. Proces pengecheckan dilakukan dengan menggunakan IMSI. üJika recordnya belum ada, maka VLR akan mengirimkan request ke HLR MS tersebut untuk mengirimkan copy-an data MS tersebut yang ada di HLR-nya. üHLR akan mengirimkan informasi MS tersebut ke VLR tjuan dan juga meng-update informasi lokasi MS tersebut di database HLR kemudian akan mengintruksikan VLR sebelumnya(asal) untuk menghapus informasi MS tersebut di databasenya. üVLR yang baru akan menyimpan informasi MS tersbut, termasuk lokasi terakhir dan statusnya.

Authentication Center (Au. C) Au. C menyimpan semua informasi yang diperlukan untuk memeriksa keabsahan Authentication Center (Au. C) Au. C menyimpan semua informasi yang diperlukan untuk memeriksa keabsahan pelanggan, sehingga usaha untuk mencoba mengadakan hubungan pembicaraan bagi pelanggan yang tidak sah dapat dihindarkan. Disamping itu Au. C berfungsi untuk menghindarkan adanya pihak ke tiga yang secara tidak sah mencoba untuk menyadap pembicaraan. Dengan fasilitas ini, maka kerugian yang dialami pelanggan sistem selular analog saat ini akibat banyaknya usaha memparalel, tidak mungkin terjadi lagi pada GSM. Sebelum proses penyambungan switching dilaksanakan sistem akan memeriksa terlebih dahulu, apakah pelanggan yang akan mengadakan p e m b i c a r a a n a d a l a h p e l a n g g a n y a n g s a h. Au. C menyimpan informasi mengenai authentication dan chipering key. Karena fungsinya yang mengharuskan sangat khusus, authentication mempunyai algoritma yang spesifik, disertai prosedur chipering yang berbeda untuk masing-masing pelanggan. Kondisi ini menyebabkan Au. C memerlukan kapasitas memory yang sangat besar. Wajar apabila GSM memerlukan kapasitas memory sangat besar pula. Karena fungsinya yang sangat penting, maka operator selular harus dapat menjaga keamanannya agar tidak dapat diakses oleh personil yang tidak berkepentingan. Personil yang mengoperasikan dilengkapi dengan chipcard dan juga password identitas dirinya. Tabel di bawah ini menunjukan data-data yang d i s i m p a n d i H L R d a n V L R d a n A u C.

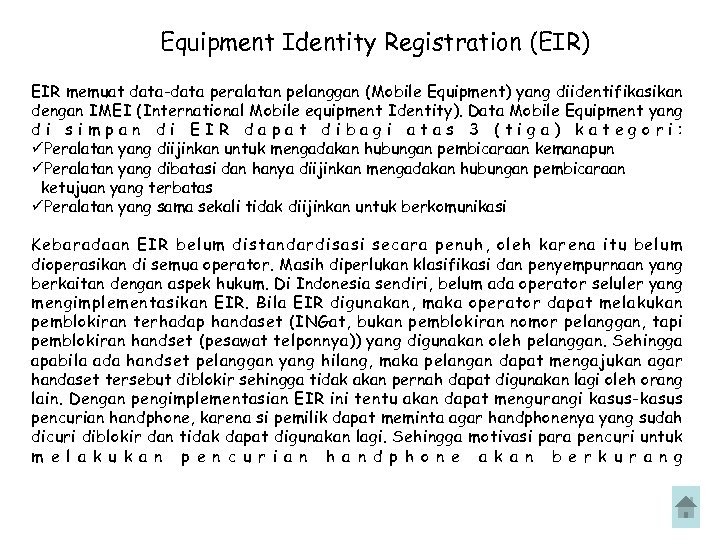

Equipment Identity Registration (EIR) EIR memuat data-data peralatan pelanggan (Mobile Equipment) yang diidentifikasikan dengan Equipment Identity Registration (EIR) EIR memuat data-data peralatan pelanggan (Mobile Equipment) yang diidentifikasikan dengan IMEI (International Mobile equipment Identity). Data Mobile Equipment yang di simpan di EIR dapat dibagi atas 3 (tiga) kategori: üPeralatan yang diijinkan untuk mengadakan hubungan pembicaraan kemanapun üPeralatan yang dibatasi dan hanya diijinkan mengadakan hubungan pembicaraan ketujuan yang terbatas üPeralatan yang sama sekali tidak diijinkan untuk berkomunikasi Kebaradaan EIR belum distandardisasi secara penuh, oleh karena itu belum dioperasikan di semua operator. Masih diperlukan klasifikasi dan penyempurnaan yang berkaitan dengan aspek hukum. Di Indonesia sendiri, belum ada operator seluler yang mengimplementasikan EIR. Bila EIR digunakan, maka operator dapat melakukan pemblokiran terhadap handaset (INGat, bukan pemblokiran nomor pelanggan, tapi pemblokiran handset (pesawat telponnya)) yang digunakan oleh pelanggan. Sehingga apabila ada handset pelanggan yang hilang, maka pelangan dapat mengajukan agar handaset tersebut diblokir sehingga tidak akan pernah dapat digunakan lagi oleh orang lain. Dengan pengimplementasian EIR ini tentu akan dapat mengurangi kasus-kasus pencurian handphone, karena si pemilik dapat meminta agar handphonenya yang sudah dicuri diblokir dan tidak dapat digunakan lagi. Sehingga motivasi para pencuri untuk m e l a k u k a n p e n c u r i a n h a n d p h o n e a k a n b e r k u r a n g

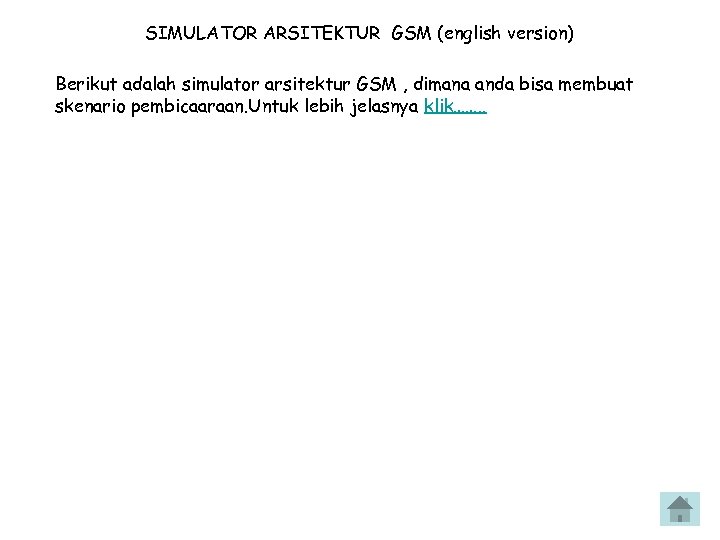

SIMULATOR ARSITEKTUR GSM (english version) Berikut adalah simulator arsitektur GSM , dimana anda bisa SIMULATOR ARSITEKTUR GSM (english version) Berikut adalah simulator arsitektur GSM , dimana anda bisa membuat skenario pembicaaraan. Untuk lebih jelasnya klik……. .

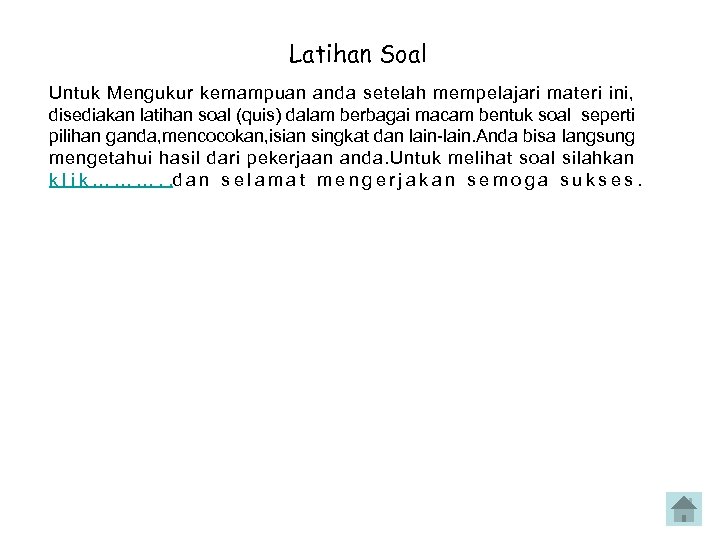

Latihan Soal Untuk Mengukur kemampuan anda setelah mempelajari materi ini, disediakan latihan soal (quis) Latihan Soal Untuk Mengukur kemampuan anda setelah mempelajari materi ini, disediakan latihan soal (quis) dalam berbagai macam bentuk soal seperti pilihan ganda, mencocokan, isian singkat dan lain-lain. Anda bisa langsung mengetahui hasil dari pekerjaan anda. Untuk melihat soal silahkan k l i k … … …. . d a n s e l a m a t m e n g e r j a k a n s e m o g a s u k s e s.
