Автоматизированная система управления процессами нефтебазы (АСУП-НБ) Далее Автоматизированная система управления процессами нефтебазы (АСУП-НБ) Далее

Цели внедрения АСУП-НБ • Автоматизация алгоритмов производственных процессов • Контроль за выполнением мероприятий по Цели внедрения АСУП-НБ • Автоматизация алгоритмов производственных процессов • Контроль за выполнением мероприятий по сохранению качества и количества нефтепродуктов на складе • Выполнение Правил технической эксплуатации нефтебаз с автоматическим ведением и формированием документов, регламентируемых правилами • Исключение нештатных ситуаций при работе с маршрутами движения нефтепродукта • Автоматизация оформления первичных документов и формирования отчетов • Автоматизация ведения учета нефтепродуктов по резервуарам и трубопроводам • Контроль за несанкционированным изменением уровней в резервуарах при хранении и проведении технологических операций • Автоматический контроль за герметичностью резервуаров и трубопроводов • Учет погрешности средств измерения и методов определения массы нефтепродукта при формировании первичных документов и отчетов • Расчет естественной убыли при ЖД перевозках, хранении, приеме и отпуске нефтепродукта • Учет нефтепродукта, находящегося на ответственном хранении на складе Назад Далее

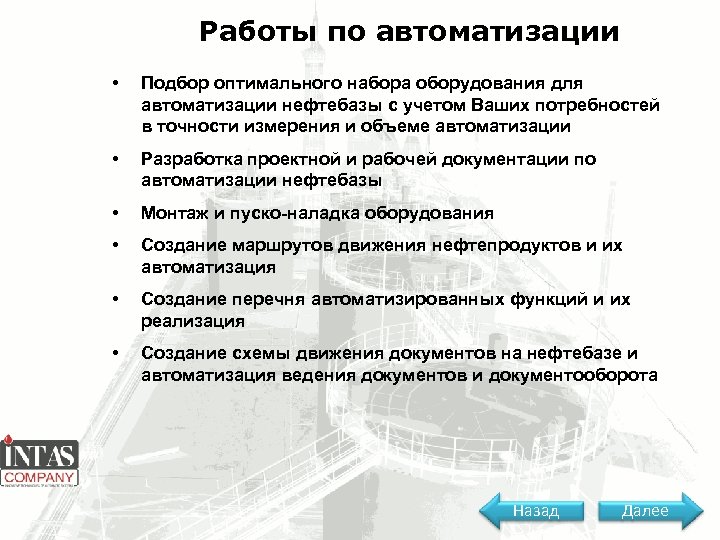

Работы по автоматизации • Подбор оптимального набора оборудования для автоматизации нефтебазы с учетом Ваших Работы по автоматизации • Подбор оптимального набора оборудования для автоматизации нефтебазы с учетом Ваших потребностей в точности измерения и объеме автоматизации • Разработка проектной и рабочей документации по автоматизации нефтебазы • Монтаж и пуско-наладка оборудования • Создание маршрутов движения нефтепродуктов и их автоматизация • Создание перечня автоматизированных функций и их реализация • Создание схемы движения документов на нефтебазе и автоматизация ведения документов и документооборота Назад Далее

Оборудование автоматизируемое АСУП-НБ Назад Далее Оборудование автоматизируемое АСУП-НБ Назад Далее

Автоматизированные функции АСУП-НБ • Автоматизация оборудования – Прием, отпуск и перекачка нефтепродуктов – Блокировка Автоматизированные функции АСУП-НБ • Автоматизация оборудования – Прием, отпуск и перекачка нефтепродуктов – Блокировка пересекающихся маршрутов и оборудования, находящегося в ремонте – Отключение насосов и сигнализация при предельных уровнях, и несанкционированном изменении уровня в резервуарах, загазованности и пожаре. • Учет и формирование документов по операциям – Прием, отпуск и перекачка нефтепродуктов – Ответственное хранение и смена товаровладельца • Ведение журналов в соответствии с требованиями Правил технической эксплуатации нефтебаз Назад Далее

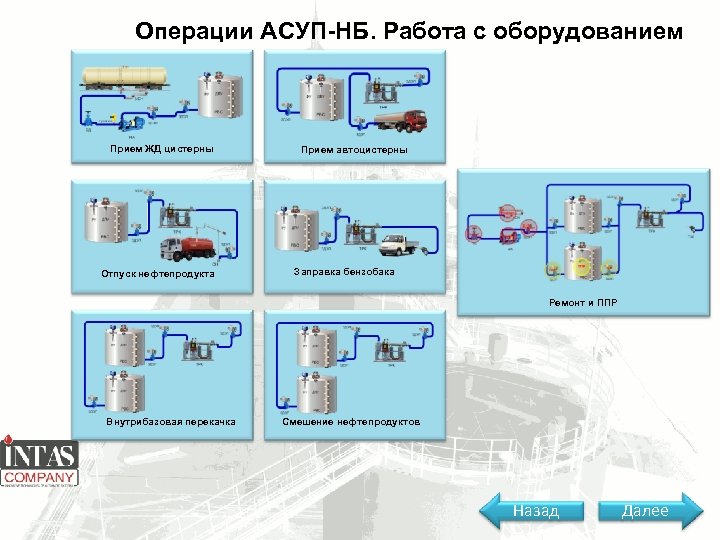

Операции АСУП-НБ. Работа с оборудованием Прием ЖД цистерны Отпуск нефтепродукта Прием автоцистерны Заправка бензобака Операции АСУП-НБ. Работа с оборудованием Прием ЖД цистерны Отпуск нефтепродукта Прием автоцистерны Заправка бензобака Ремонт и ППР Внутрибазовая перекачка Смешение нефтепродуктов Назад Далее

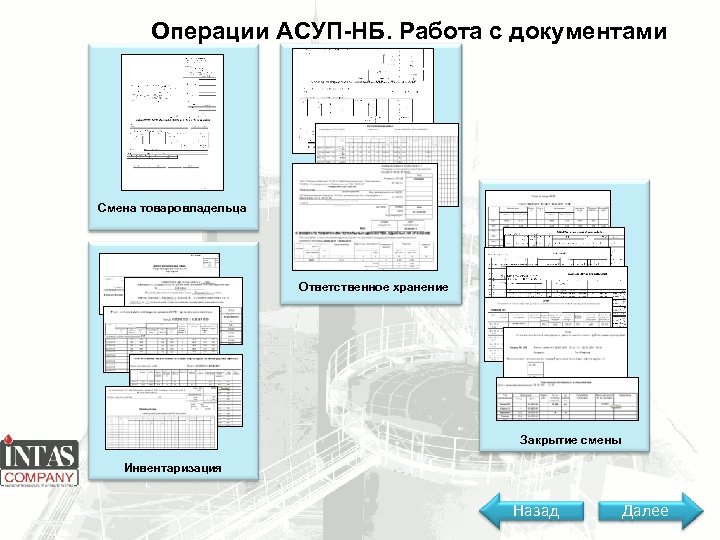

Операции АСУП-НБ. Работа с документами Смена товаровладельца Ответственное хранение Закрытие смены Инвентаризация Назад Далее Операции АСУП-НБ. Работа с документами Смена товаровладельца Ответственное хранение Закрытие смены Инвентаризация Назад Далее

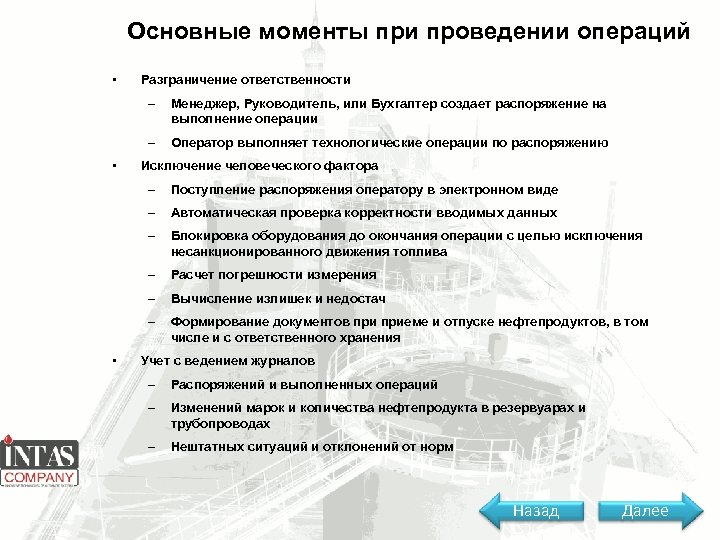

Основные моменты при проведении операций • Разграничение ответственности – – • Менеджер, Руководитель, или Основные моменты при проведении операций • Разграничение ответственности – – • Менеджер, Руководитель, или Бухгалтер создает распоряжение на выполнение операции Оператор выполняет технологические операции по распоряжению Исключение человеческого фактора – – Автоматическая проверка корректности вводимых данных – Блокировка оборудования до окончания операции с целью исключения несанкционированного движения топлива – Расчет погрешности измерения – Вычисление излишек и недостач – • Поступление распоряжения оператору в электронном виде Формирование документов приеме и отпуске нефтепродуктов, в том числе и с ответственного хранения Учет с ведением журналов – Распоряжений и выполненных операций – Изменений марок и количества нефтепродукта в резервуарах и трубопроводах – Нештатных ситуаций и отклонений от норм Назад Далее

Операции АСУП-НБ. Прием ЖД цистерны Достоинства • Расчет количества по фактическому замеру • Вычисление Операции АСУП-НБ. Прием ЖД цистерны Достоинства • Расчет количества по фактическому замеру • Вычисление количества топлива в резервуаре на момент начала и момент окончания приема по показаниям уровнемера. • Прием одной ЖД цистерны в несколько резервуаров. • Формирование Акта о приемке нефтепродуктов поступивших ЖД транспортом. • Прием на ответственное хранение с формированием акта о приеме-сдаче ТМЦ на хранение по форме МХ-1. • Формирование журнала приема нефтепродуктов • Расчет естественной убыли при ЖД перевозках при выявлении недостач

Операции АСУП-НБ. Прием автоцистерны Достоинства • Расчет количества по фактическому замеру • Вычисление количества Операции АСУП-НБ. Прием автоцистерны Достоинства • Расчет количества по фактическому замеру • Вычисление количества топлива принятого в резервуар по показаниям измерительной установки. • Прием нескольких секций в несколько резервуаров. • Прием фактического количества из автоцистерны через сифонный кран в резервуар. • Формирование Акта о приемке нефтепродуктов поступивших в автомобильной цистерне. • Прием на ответственное хранение с формированием акта о приеме-сдаче ТМЦ на хранение по форме МХ-1. • Формирование журнала приема нефтепродуктов

Операции АСУП-НБ. Отпуск нефтепродукта Достоинства • Блокировка отпуска водителю при окончании срока действия, или Операции АСУП-НБ. Отпуск нефтепродукта Достоинства • Блокировка отпуска водителю при окончании срока действия, или недостаточном количестве нефтепродукта по доверенности на топливо. • Ведение Журнала использования доверенностей. • Вычисление количества и стоимости отпущенного топлива по показаниям измерительной установки. • Отпуск в секции автоцистерны через сифонный кран резервуара. • Формирование Товарно-Транспортной накладной. • Отпуск с ответственного хранения с формированием акта о возврате ТМЦ сданных на хранение по форме МХ-3. • Формирование ведомости отгрузок

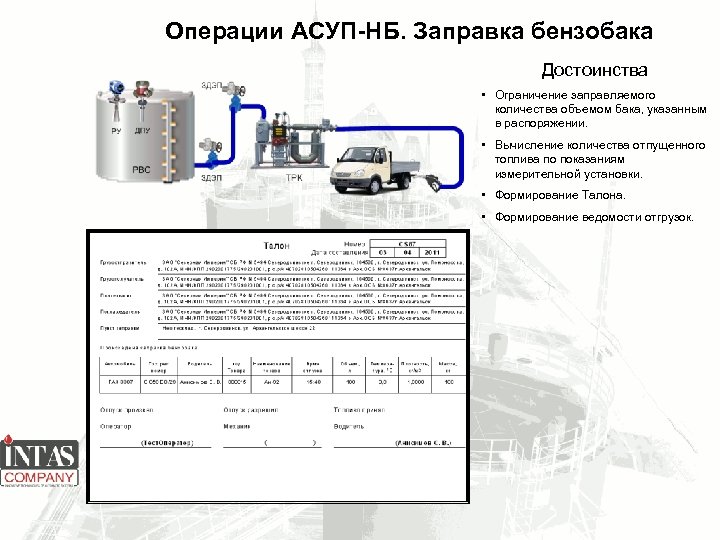

Операции АСУП-НБ. Заправка бензобака Достоинства • Ограничение заправляемого количества объемом бака, указанным в распоряжении. Операции АСУП-НБ. Заправка бензобака Достоинства • Ограничение заправляемого количества объемом бака, указанным в распоряжении. • Вычисление количества отпущенного топлива по показаниям измерительной установки. • Формирование Талона. • Формирование ведомости отгрузок.

Операции АСУП-НБ. Внутрибазовая перекачка. Достоинства • Вычисление количества топлива в резервуарах на момент начала Операции АСУП-НБ. Внутрибазовая перекачка. Достоинства • Вычисление количества топлива в резервуарах на момент начала и момент окончания перекачки по показаниям уровнемеров. • Блокировка операции в случае возможности смешения. • Перекачка через измерительную установку и вычисление перекачанного количества топлива по показаниям измерительной установки. • Перекачка самотеком и вычисление перекачанного количества топлива по изменению уровня в резервуарах. • Формирование Акта о перекачке. • Формирование журнала перекачки и смешения.

Операции АСУП-НБ. Смешение нефтепродуктов. Достоинства • Вычисление количества топлива в резервуарах на момент начала Операции АСУП-НБ. Смешение нефтепродуктов. Достоинства • Вычисление количества топлива в резервуарах на момент начала и момент окончания смешения по показаниям уровнемеров. • Смешение через измерительную установку и вычисление смешанного количества топлива по показаниям измерительной установки. • Смешение самотеком и вычисление смешанного количества топлива по изменению уровня в резервуарах. • Формирование Акта о смешении. • Формирование журнала перекачки и смешения.

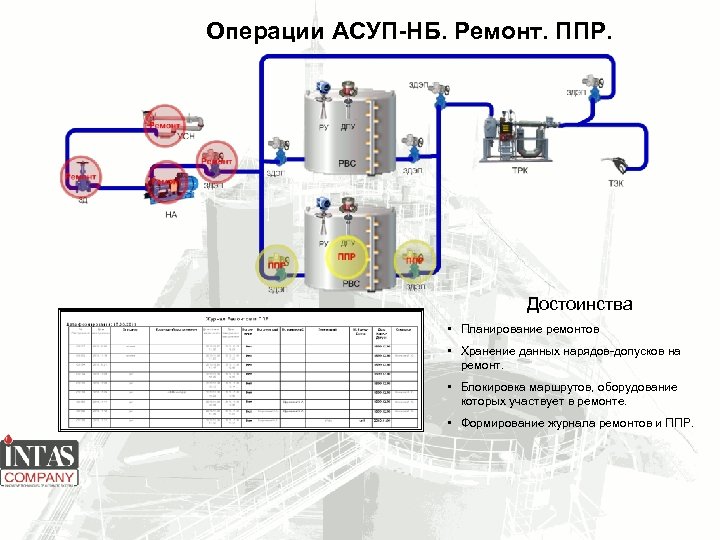

Операции АСУП-НБ. Ремонт. ППР. Достоинства • Планирование ремонтов • Хранение данных нарядов-допусков на ремонт. Операции АСУП-НБ. Ремонт. ППР. Достоинства • Планирование ремонтов • Хранение данных нарядов-допусков на ремонт. • Блокировка маршрутов, оборудование которых участвует в ремонте. • Формирование журнала ремонтов и ППР.

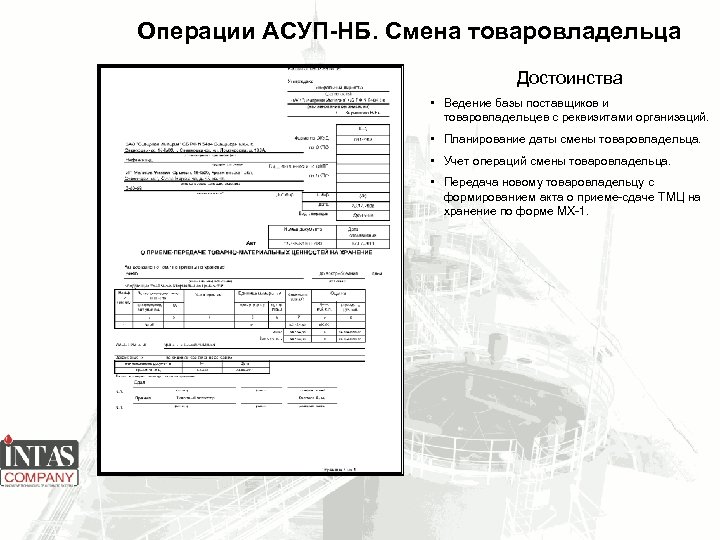

Операции АСУП-НБ. Смена товаровладельца Достоинства • Ведение базы поставщиков и товаровладельцев с реквизитами организаций. Операции АСУП-НБ. Смена товаровладельца Достоинства • Ведение базы поставщиков и товаровладельцев с реквизитами организаций. • Планирование даты смены товаровладельца. • Учет операций смены товаровладельца. • Передача новому товаровладельцу с формированием акта о приеме-сдаче ТМЦ на хранение по форме МХ-1.

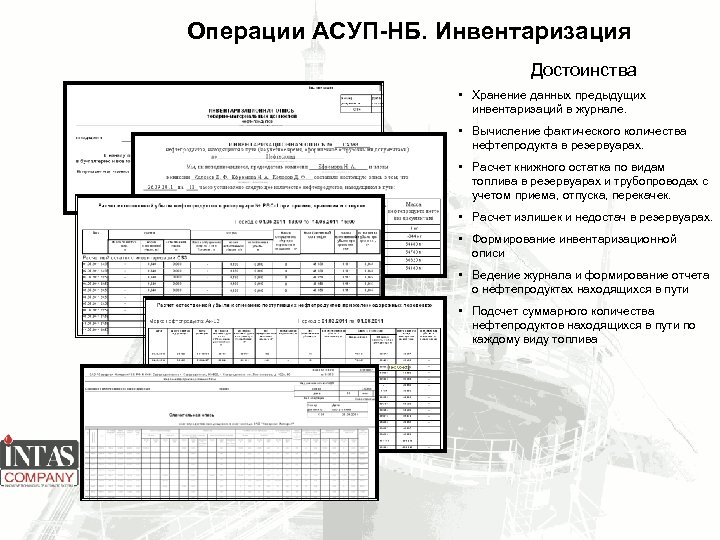

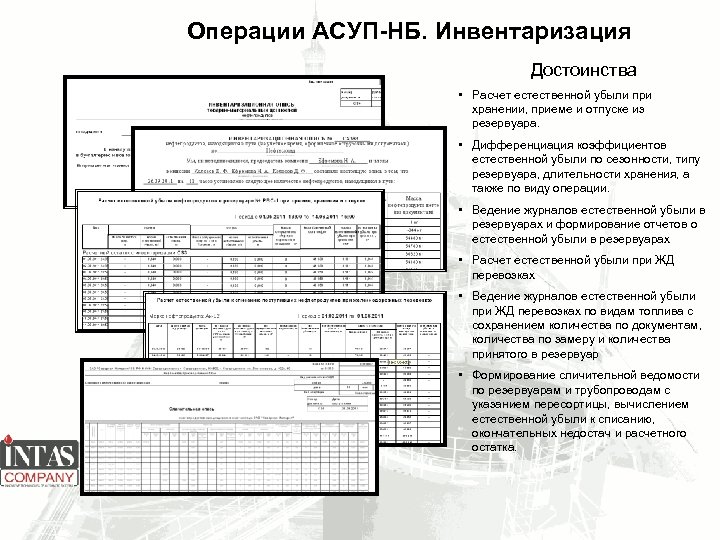

Операции АСУП-НБ. Инвентаризация Достоинства • Хранение данных предыдущих инвентаризаций в журнале. • Вычисление фактического Операции АСУП-НБ. Инвентаризация Достоинства • Хранение данных предыдущих инвентаризаций в журнале. • Вычисление фактического количества нефтепродукта в резервуарах. • Расчет книжного остатка по видам топлива в резервуарах и трубопроводах с учетом приема, отпуска, перекачек. • Расчет излишек и недостач в резервуарах. • Формирование инвентаризационной описи • Ведение журнала и формирование отчета о нефтепродуктах находящихся в пути • Подсчет суммарного количества нефтепродуктов находящихся в пути по каждому виду топлива

Операции АСУП-НБ. Инвентаризация Достоинства • Расчет естественной убыли при хранении, приеме и отпуске из Операции АСУП-НБ. Инвентаризация Достоинства • Расчет естественной убыли при хранении, приеме и отпуске из резервуара. • Дифференциация коэффициентов естественной убыли по сезонности, типу резервуара, длительности хранения, а также по виду операции. • Ведение журналов естественной убыли в резервуарах и формирование отчетов о естественной убыли в резервуарах • Расчет естественной убыли при ЖД перевозках • Ведение журналов естественной убыли при ЖД перевозках по видам топлива с сохранением количества по документам, количества по замеру и количества принятого в резервуар • Формирование сличительной ведомости по резервуарам и трубопроводам с указанием пересортицы, вычислением естественной убыли к списанию, окончательных недостач и расчетного остатка.

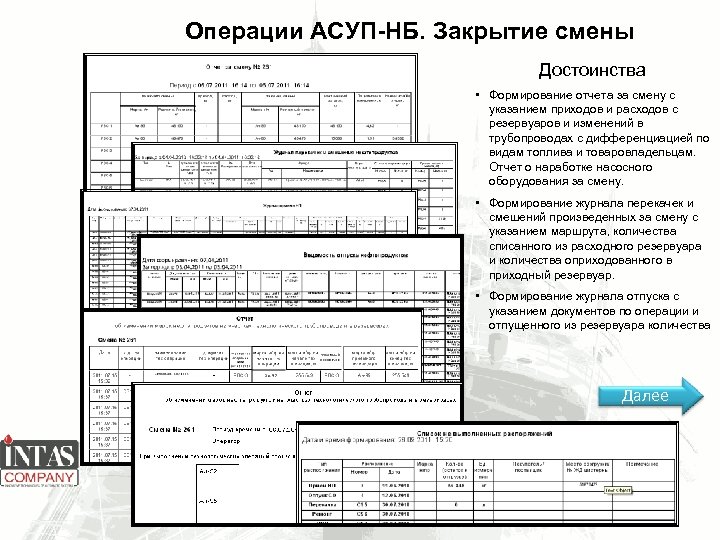

Операции АСУП-НБ. Закрытие смены Достоинства • Формирование отчета за смену с указанием приходов и Операции АСУП-НБ. Закрытие смены Достоинства • Формирование отчета за смену с указанием приходов и расходов с резервуаров и изменений в трубопроводах с дифференциацией по видам топлива и товаровладельцам. Отчет о наработке насосного оборудования за смену. • Формирование журнала перекачек и смешений произведенных за смену с указанием маршрута, количества списанного из расходного резервуара и количества оприходованного в приходный резервуар. • Формирование журнала отпуска с указанием документов по операции и отпущенного из резервуара количества Далее

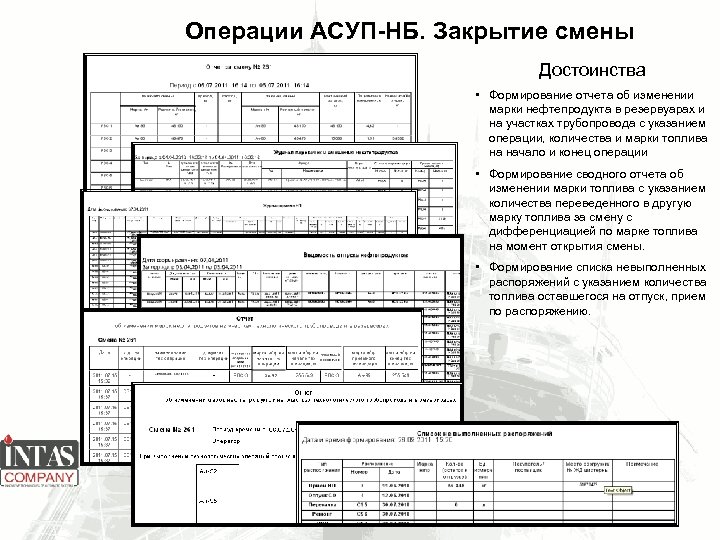

Операции АСУП-НБ. Закрытие смены Достоинства • Формирование отчета об изменении марки нефтепродукта в резервуарах Операции АСУП-НБ. Закрытие смены Достоинства • Формирование отчета об изменении марки нефтепродукта в резервуарах и на участках трубопровода с указанием операции, количества и марки топлива на начало и конец операции • Формирование сводного отчета об изменении марки топлива с указанием количества переведенного в другую марку топлива за смену с дифференциацией по марке топлива на момент открытия смены. • Формирование списка невыполненных распоряжений с указанием количества топлива оставшегося на отпуск, прием по распоряжению.

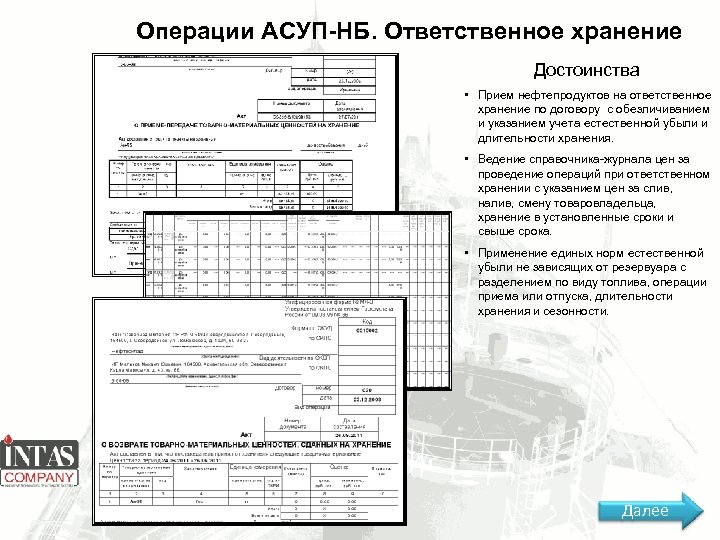

Операции АСУП-НБ. Ответственное хранение Достоинства • Прием нефтепродуктов на ответственное хранение по договору с Операции АСУП-НБ. Ответственное хранение Достоинства • Прием нефтепродуктов на ответственное хранение по договору с обезличиванием и указанием учета естественной убыли и длительности хранения. • Ведение справочника-журнала цен за проведение операций при ответственном хранении с указанием цен за слив, налив, смену товаровладельца, хранение в установленные сроки и свыше срока. • Применение единых норм естественной убыли не зависящих от резервуара с разделением по виду топлива, операции приема или отпуска, длительности хранения и сезонности. Далее

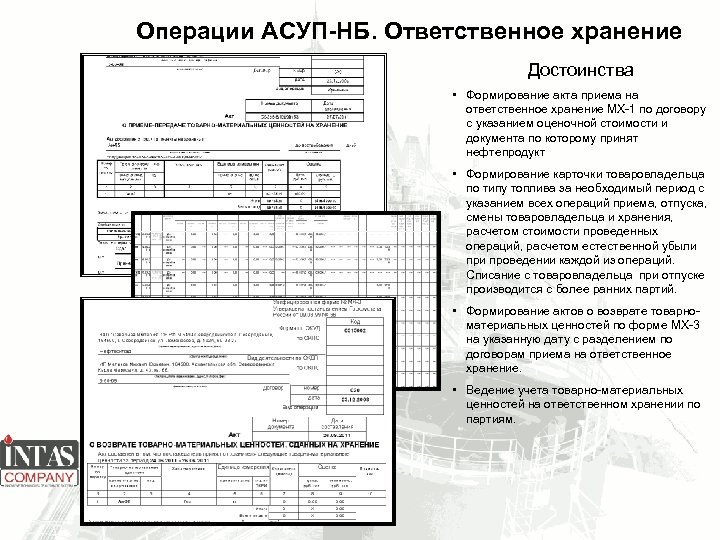

Операции АСУП-НБ. Ответственное хранение Достоинства • Формирование акта приема на ответственное хранение МХ-1 по Операции АСУП-НБ. Ответственное хранение Достоинства • Формирование акта приема на ответственное хранение МХ-1 по договору с указанием оценочной стоимости и документа по которому принят нефтепродукт • Формирование карточки товаровладельца по типу топлива за необходимый период с указанием всех операций приема, отпуска, смены товаровладельца и хранения, расчетом стоимости проведенных операций, расчетом естественной убыли проведении каждой из операций. Списание с товаровладельца при отпуске производится с более ранних партий. • Формирование актов о возврате товарноматериальных ценностей по форме МХ-3 на указанную дату с разделением по договорам приема на ответственное хранение. • Ведение учета товарно-материальных ценностей на ответственном хранении по партиям.

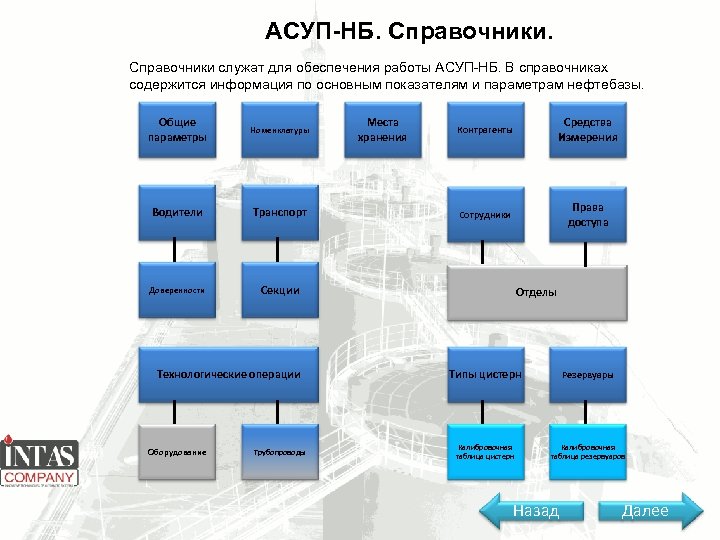

АСУП-НБ. Справочники служат для обеспечения работы АСУП-НБ. В справочниках содержится информация по основным показателям АСУП-НБ. Справочники служат для обеспечения работы АСУП-НБ. В справочниках содержится информация по основным показателям и параметрам нефтебазы. Общие параметры Номенклатуры Водители Транспорт Доверенности Секции Технологические операции Оборудование Трубопроводы Места хранения Контрагенты Средства Измерения Сотрудники Права доступа Отделы Типы цистерн Резервуары Калибровочная таблица цистерн Калибровочная таблица резервуаров Назад Далее

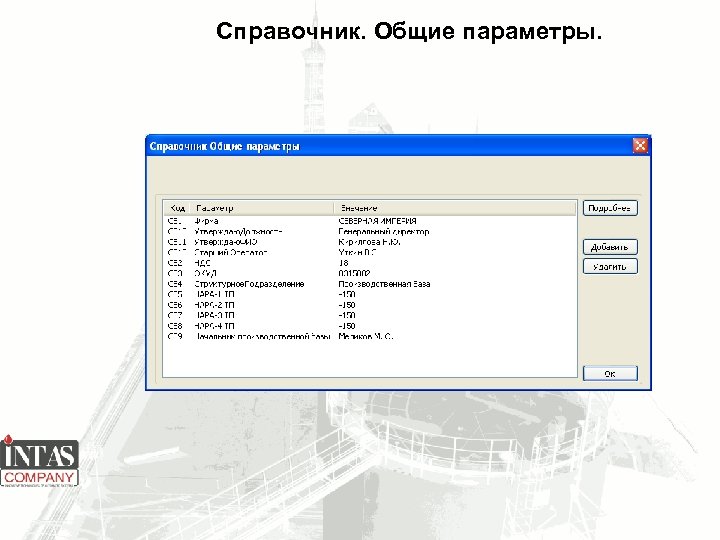

Справочник. Общие параметры. Справочник. Общие параметры.

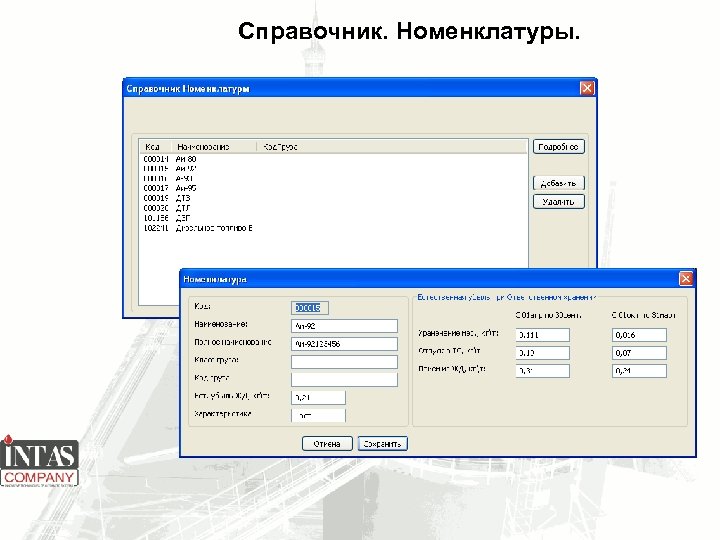

Справочник. Номенклатуры. Справочник. Номенклатуры.

Справочник. Места хранения. Справочник. Места хранения.

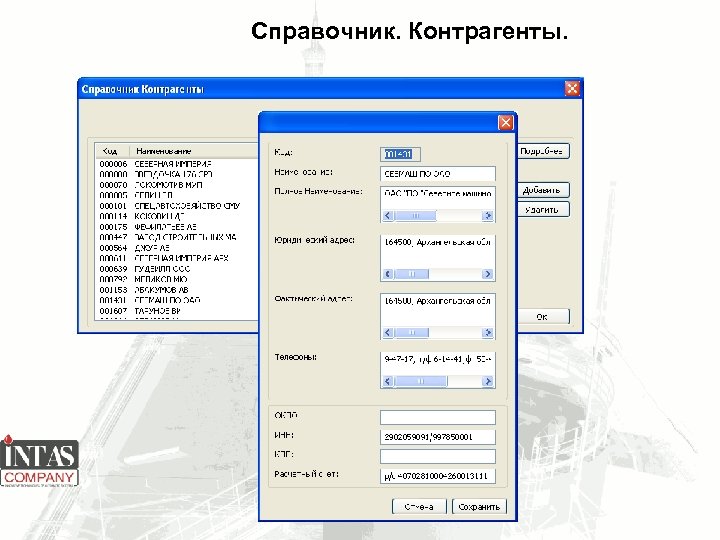

Справочник. Контрагенты. Справочник. Контрагенты.

Справочник. Средства измерения. Справочник. Средства измерения.

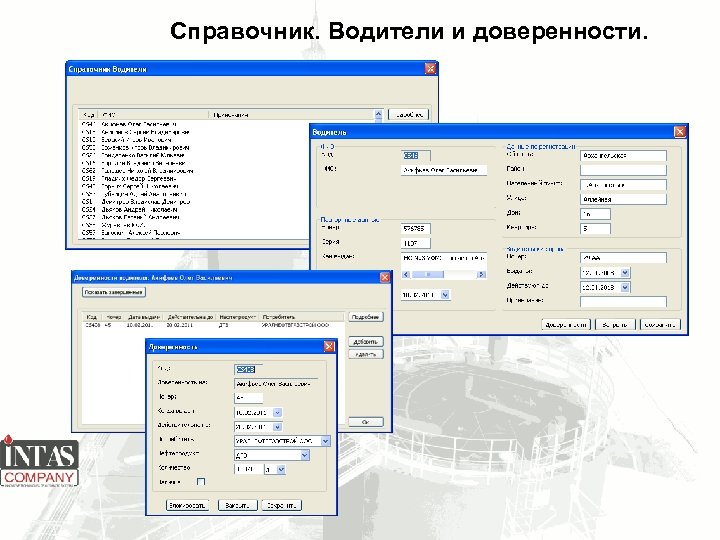

Справочник. Водители и доверенности. Справочник. Водители и доверенности.

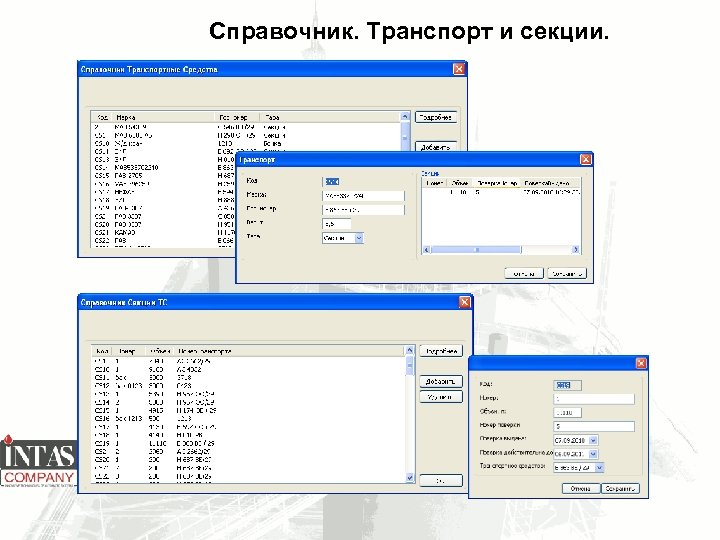

Справочник. Транспорт и секции. Справочник. Транспорт и секции.

Справочник. Сотрудники и права доступа. Справочник. Сотрудники и права доступа.

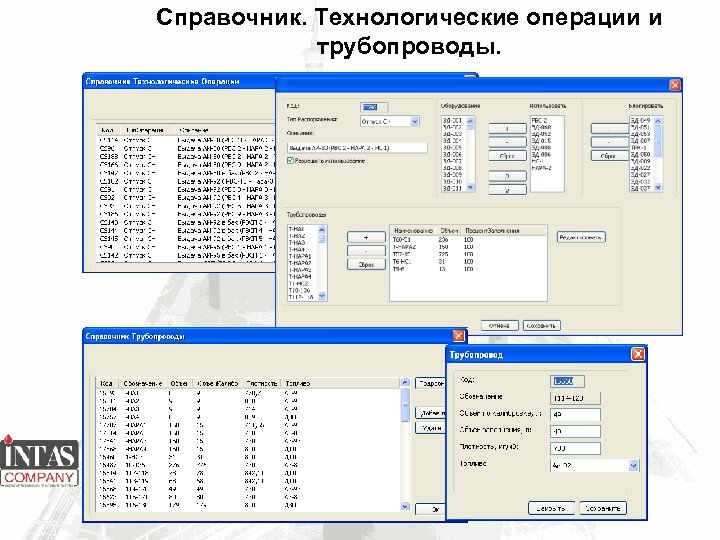

Справочник. Технологические операции и трубопроводы. Справочник. Технологические операции и трубопроводы.

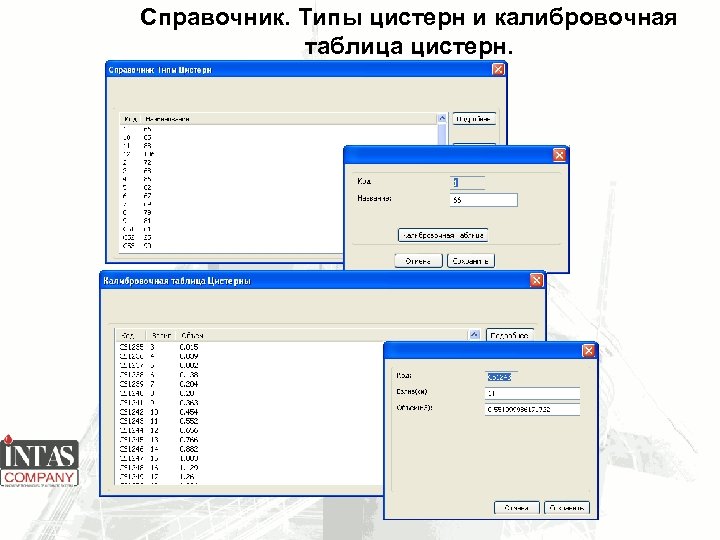

Справочник. Типы цистерн и калибровочная таблица цистерн. Справочник. Типы цистерн и калибровочная таблица цистерн.

Справочник. Резервуары и калибровочная таблица резервуаров. Справочник. Резервуары и калибровочная таблица резервуаров.

Справочник. Загрузка калибровочных таблиц. Справочник. Загрузка калибровочных таблиц.

АСУП-НБ. Журналы. Цены за хранение Учет ППР и Ремонт Замеры Список невыполненных распоряжений Ведомость АСУП-НБ. Журналы. Цены за хранение Учет ППР и Ремонт Замеры Список невыполненных распоряжений Ведомость отпуска нефтепродуктов Распоряжения по внутрибазовым перекачкам Перекачки и смешение Изменение марок нефтепродукта Доверенности Смены Отчет по использованию Доверенности Инциденты Отчет за смену Итоги по сменам Прием нефтепродуктов Естественная убыль в резервуаре (по резервуарам, по маркам, по товаровладельцам, наработка оборудования) Естественная убыль при ЖД перевозках Учет нефтепродуктов Акт МХ-3 Назад Карточка товаровладельца Далее

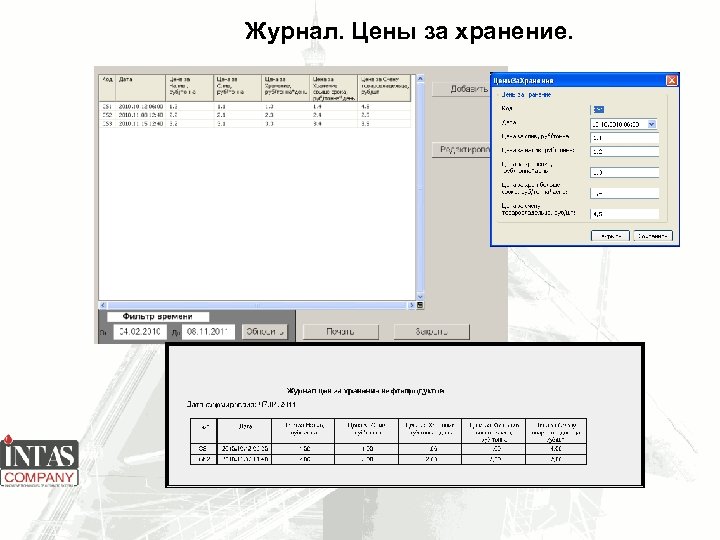

Журнал. Цены за хранение. Журнал. Цены за хранение.

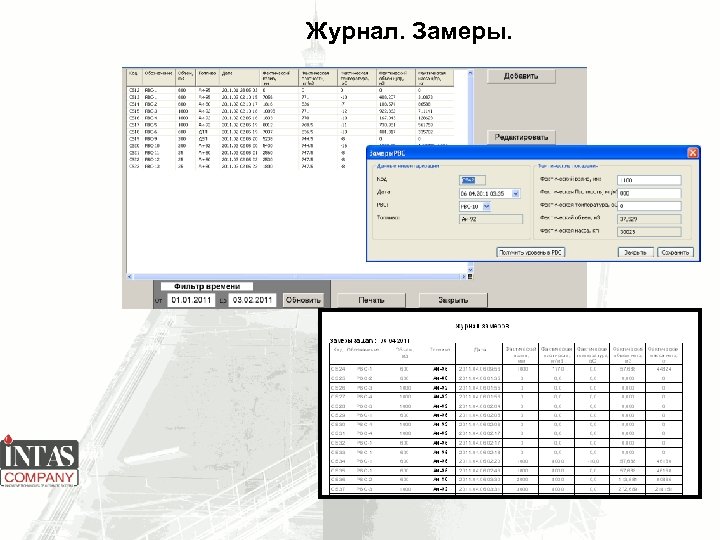

Журнал. Замеры. Журнал. Замеры.

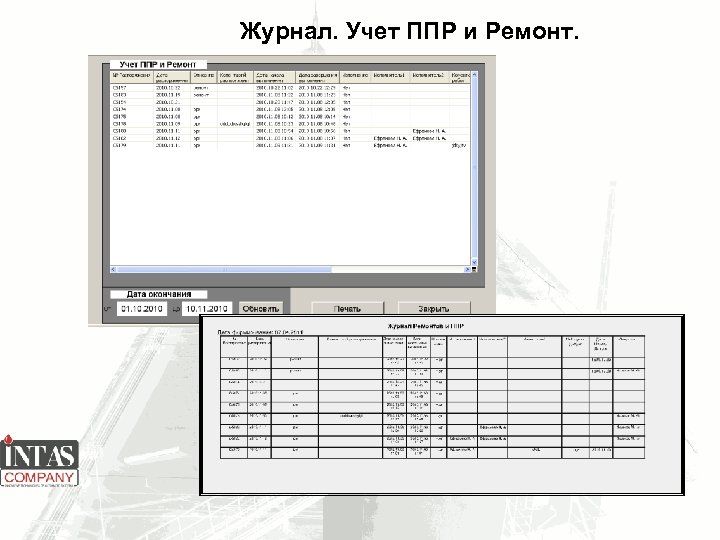

Журнал. Учет ППР и Ремонт. Журнал. Учет ППР и Ремонт.

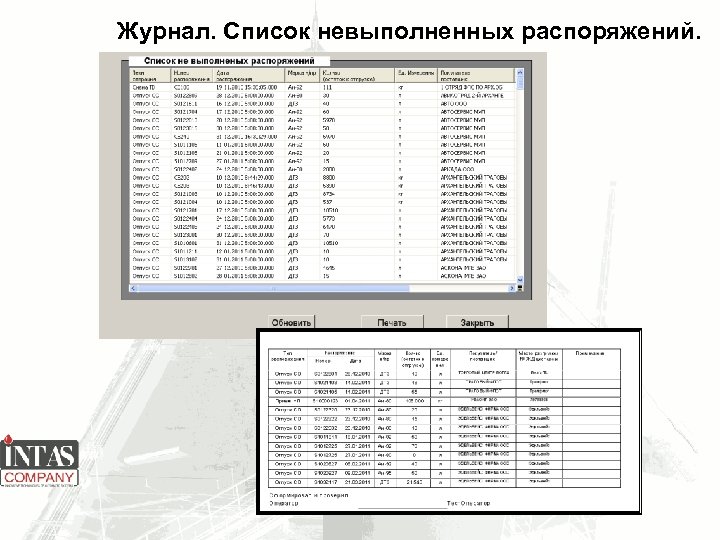

Журнал. Список невыполненных распоряжений. Журнал. Список невыполненных распоряжений.

Журнал. Ведомость отпуска нефтепродуктов Журнал. Ведомость отпуска нефтепродуктов

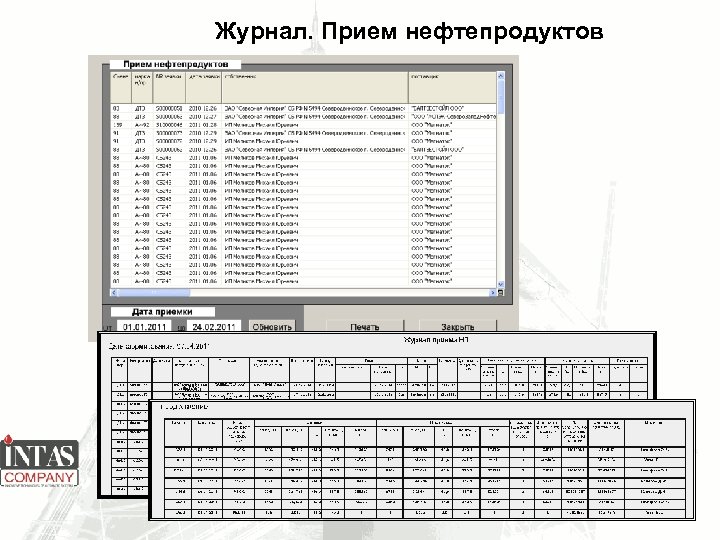

Журнал. Прием нефтепродуктов Журнал. Прием нефтепродуктов

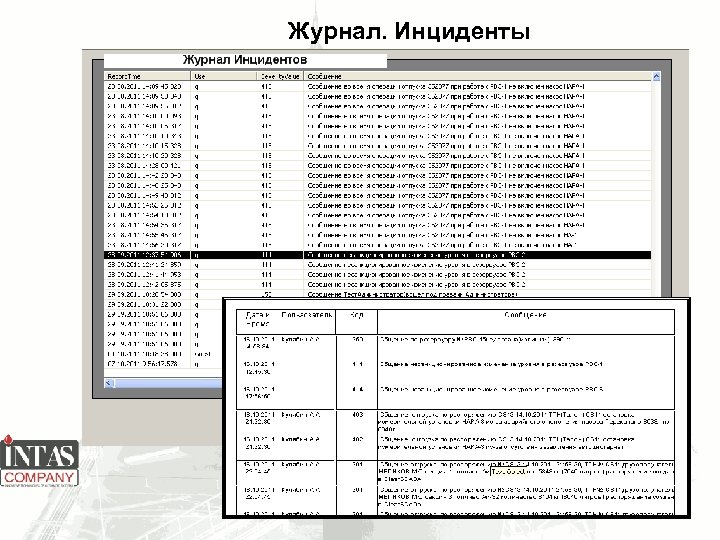

Журнал. Инциденты Журнал. Инциденты

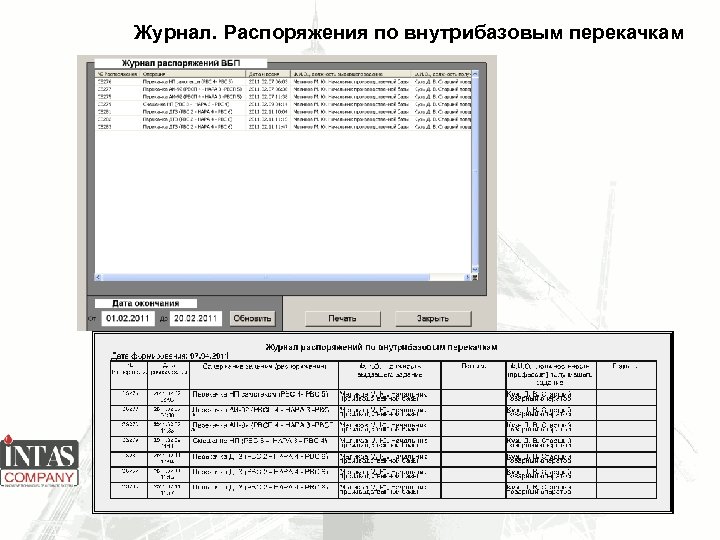

Журнал. Распоряжения по внутрибазовым перекачкам Журнал. Распоряжения по внутрибазовым перекачкам

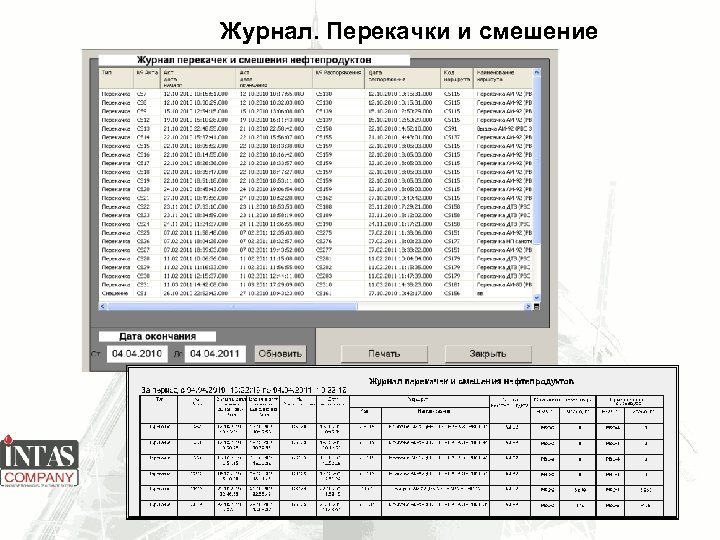

Журнал. Перекачки и смешение Журнал. Перекачки и смешение

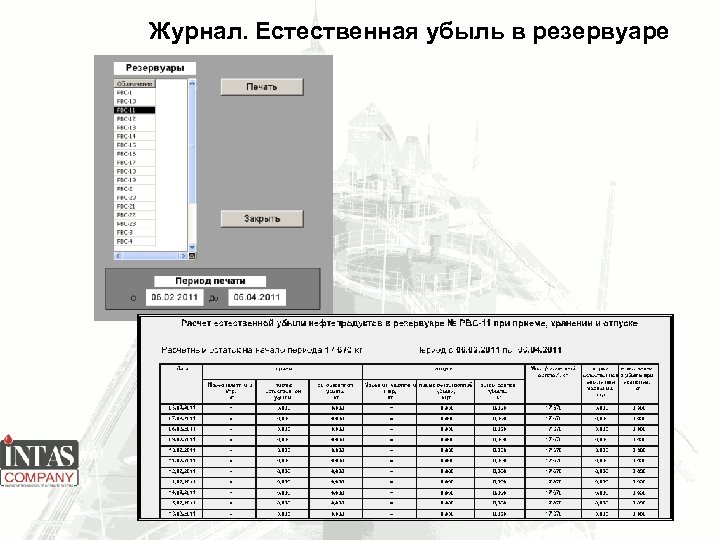

Журнал. Естественная убыль в резервуаре Журнал. Естественная убыль в резервуаре

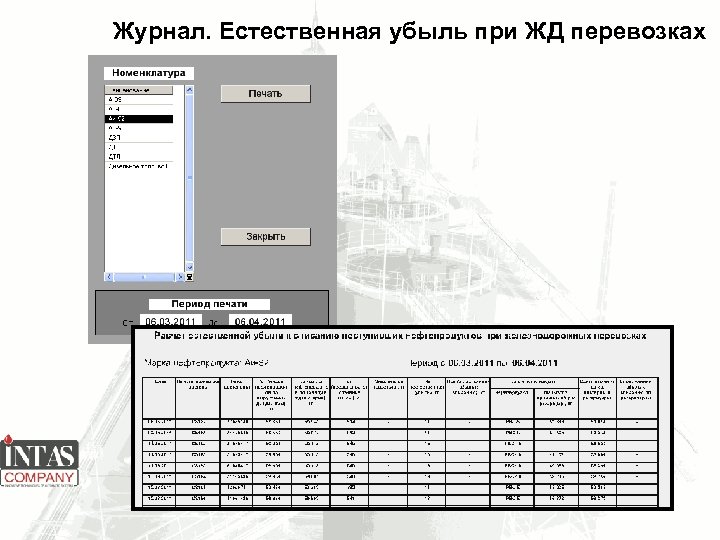

Журнал. Естественная убыль при ЖД перевозках Журнал. Естественная убыль при ЖД перевозках

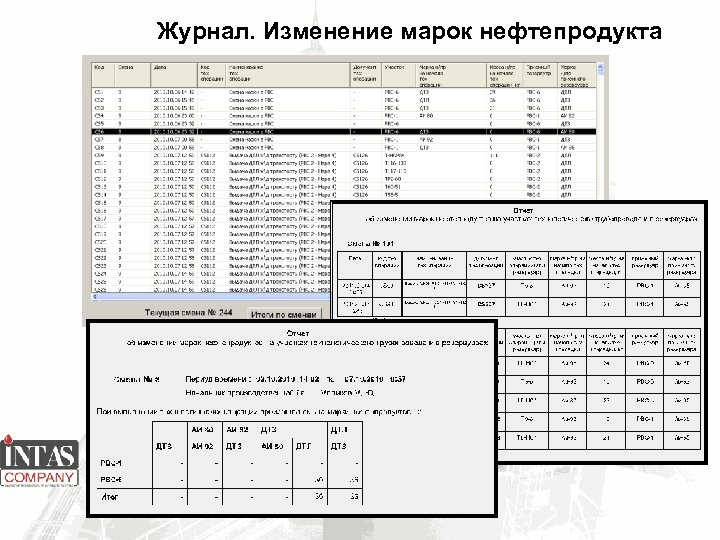

Журнал. Изменение марок нефтепродукта Журнал. Изменение марок нефтепродукта

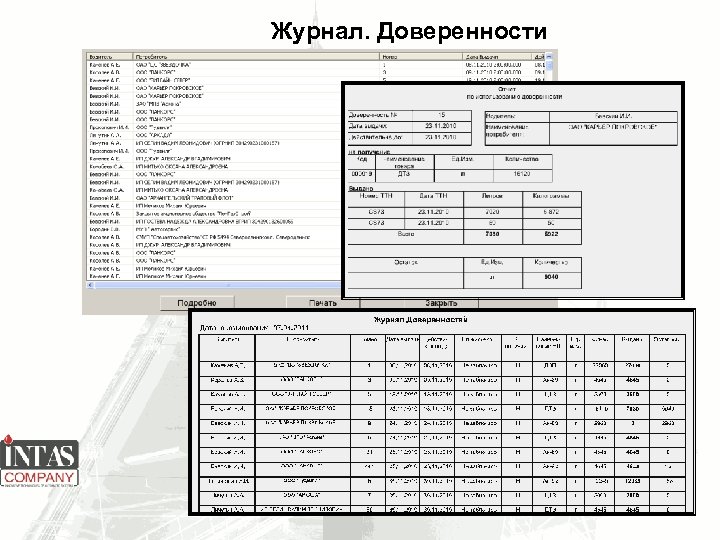

Журнал. Доверенности Журнал. Доверенности

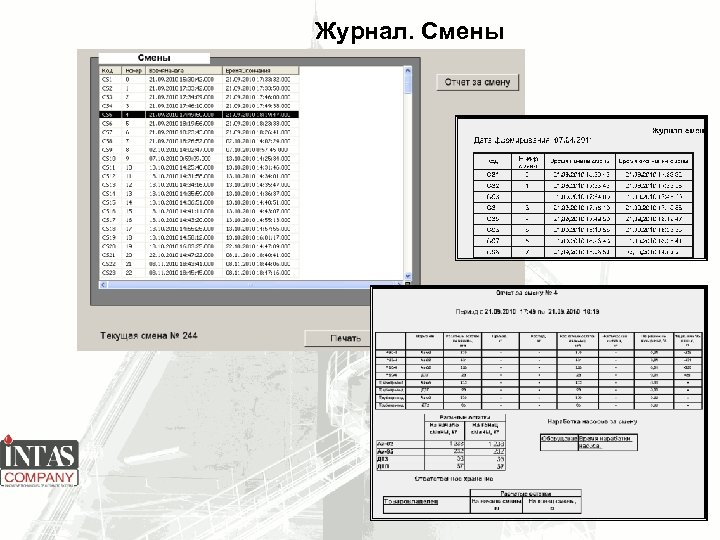

Журнал. Смены Журнал. Смены

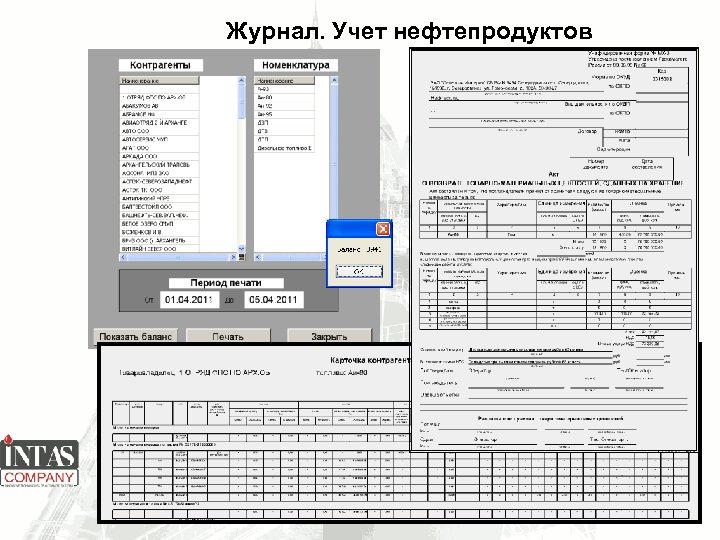

Журнал. Учет нефтепродуктов Журнал. Учет нефтепродуктов

Преимущества внедрения АРМ-НБ • Управление оборудованием и ведение документов в едином комплексе • Учет Преимущества внедрения АРМ-НБ • Управление оборудованием и ведение документов в едином комплексе • Учет операций по ответственному хранению • Учет естественной убыли при ЖД перевозках, хранении, приеме и отпуске нефтепродуктов • Ведение журнала изменения марки и количества нефтепродуктов в трубопроводах • Сокращение естественной убыли и недостач посредством учета погрешности средств измерения и методов определения массы нефтепродукта при формировании первичных документов и отчетов Назад Далее

Результаты внедрения АРМ-НБ • Исключение несанкционированного движения нефтепродуктов • Сокращение естественной убыли и недостач Результаты внедрения АРМ-НБ • Исключение несанкционированного движения нефтепродуктов • Сокращение естественной убыли и недостач • Исключение нештатных ситуаций по причине переливов и загазованности • Автоматическое отключение оборудования при срабатывании аварийной и пожарной сигнализации • Разграничение ответственности • Исключение влияния человеческого фактора • Сокращение затрат по учету нефтепродуктов • Соответствие требованиям Правил технической эксплуатации нефтебаз Назад Далее

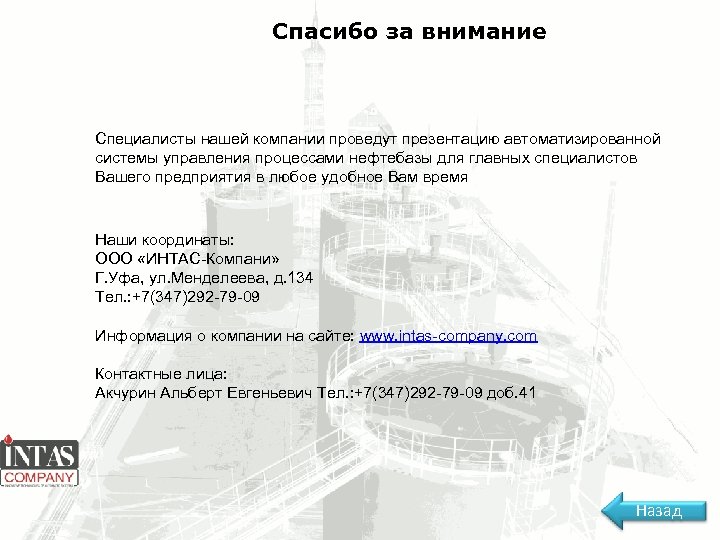

Спасибо за внимание Специалисты нашей компании проведут презентацию автоматизированной системы управления процессами нефтебазы для Спасибо за внимание Специалисты нашей компании проведут презентацию автоматизированной системы управления процессами нефтебазы для главных специалистов Вашего предприятия в любое удобное Вам время Наши координаты: ООО «ИНТАС-Компани» Г. Уфа, ул. Менделеева, д. 134 Тел. : +7(347)292 -79 -09 Информация о компании на сайте: www. intas-company. com Контактные лица: Акчурин Альберт Евгеньевич Тел. : +7(347)292 -79 -09 доб. 41 Назад
