Автоматическая система управления (АСУ) Модуль 1. Общие сведения

  • Размер: 372.5 Кб
  • Автор:
  • Количество слайдов: 22

Описание презентации Автоматическая система управления (АСУ) Модуль 1. Общие сведения по слайдам

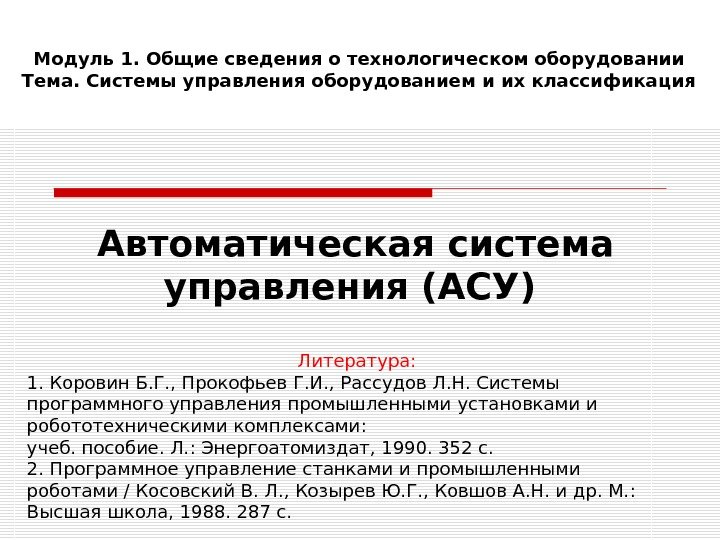

Автоматическая система управления (АСУ) Модуль 1. Общие сведения отехнологическом оборудовании Тема. Системы управления оборудованием и ихАвтоматическая система управления (АСУ) Модуль 1. Общие сведения отехнологическом оборудовании Тема. Системы управления оборудованием и их классификация Литература: 1. Коровин Б. Г. , Прокофьев Г. И. , Рассудов Л. Н. Системы программного управления промышленными установками и робототехническими комплексами: учеб. пособие. Л. : Энергоатомиздат, 1990. 352 с. 2. Программное управление станками и промышленными роботами / Косовский В. Л. , Козырев Ю. Г. , Ковшов А. Н. и др. М. : Высшая школа, 1988. 287 с.

Структурная схема автоматического управления станком с ЧПУ  1 - чертеж детали,  2 - программоноситель,Структурная схема автоматического управления станком с ЧПУ 1 — чертеж детали, 2 — программоноситель, 3 — станок, 4 — готовая деталь

Аналоговые СУ подразделяют на: 1. замкнутого типа,  2. незамкнутого типа,  3. копировальные СУ соАналоговые СУ подразделяют на: 1. замкнутого типа, 2. незамкнутого типа, 3. копировальные СУ со следящим приводом, имеющим обратную связь.

Системы управления замкнутого типа  а - путевая,  б – временная,  в – цикловаяСистемы управления замкнутого типа а — путевая, б – временная, в – цикловая

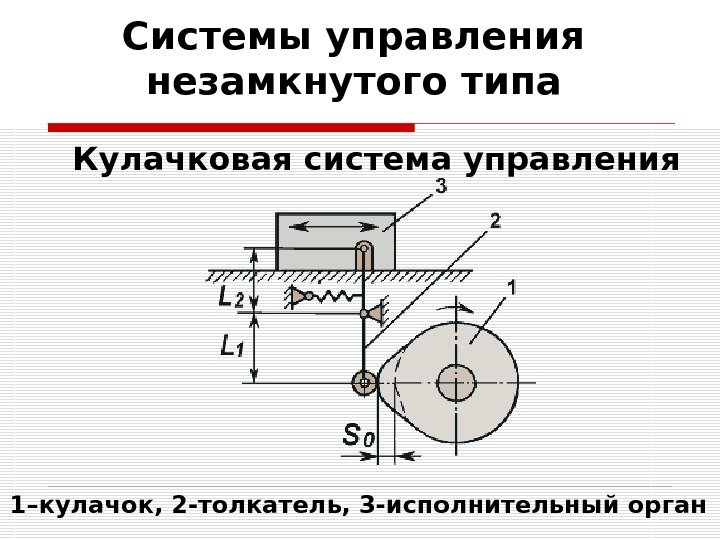

Системы управления незамкнутого типа  Кулачковая система управления  1 – кулачок, 2 -толкатель, 3 -исполнительныйСистемы управления незамкнутого типа Кулачковая система управления 1 – кулачок, 2 -толкатель, 3 -исполнительный орган

Копировальная СУ прямого действия  Копировальная СУ прямого действия

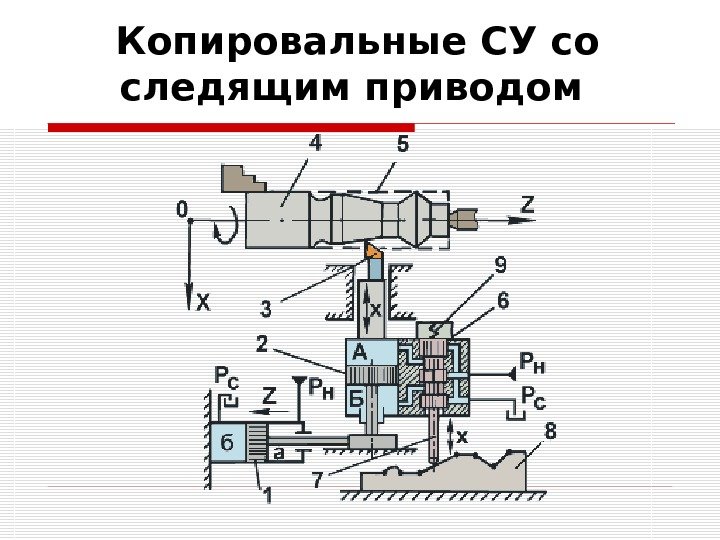

Копировальные СУ со следящим приводом  Копировальные СУ со следящим приводом

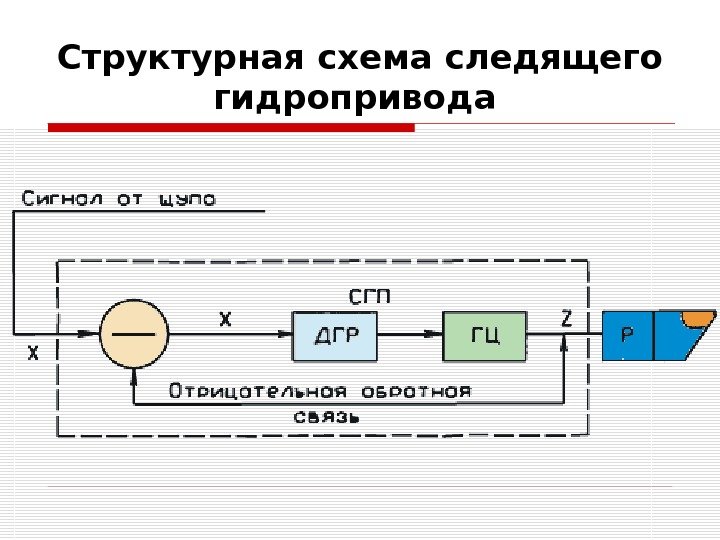

Структурная схема следящего гидропривода  Структурная схема следящего гидропривода

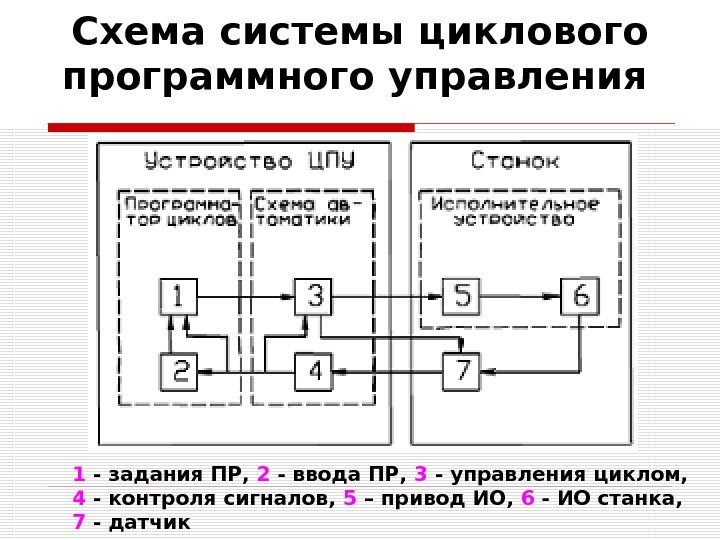

Схема системы циклового программного управления  1 - задания ПР,  2 - ввода ПР, Схема системы циклового программного управления 1 — задания ПР, 2 — ввода ПР, 3 — управления циклом, 4 — контроля сигналов, 5 – привод ИО, 6 — ИО станка, 7 — датчик

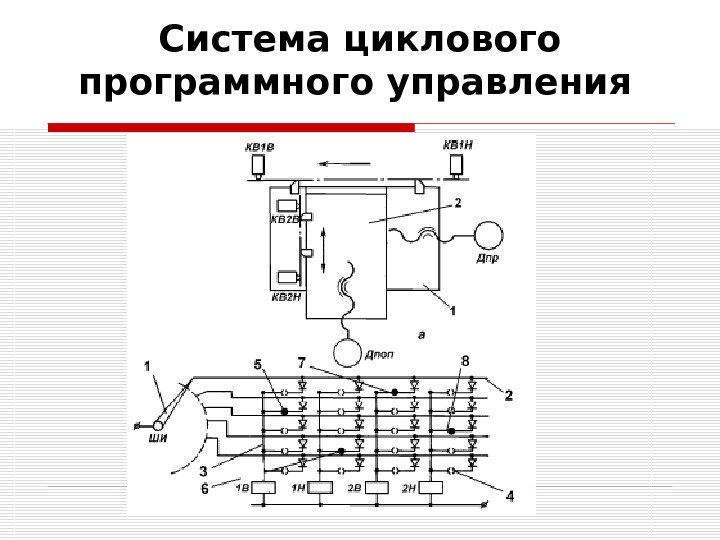

Система циклового программного управления  Система циклового программного управления

Системы числового программного управления Система ЧПУ обеспечивает: 1. программированием циклов, 2. режимов обработки, 3. путей перемещенияСистемы числового программного управления Система ЧПУ обеспечивает: 1. программированием циклов, 2. режимов обработки, 3. путей перемещения рабочих органов станка.

Программоносители восьмидорожечные перфоленты, магнитная лента  Программоносители восьмидорожечные перфоленты, магнитная лента

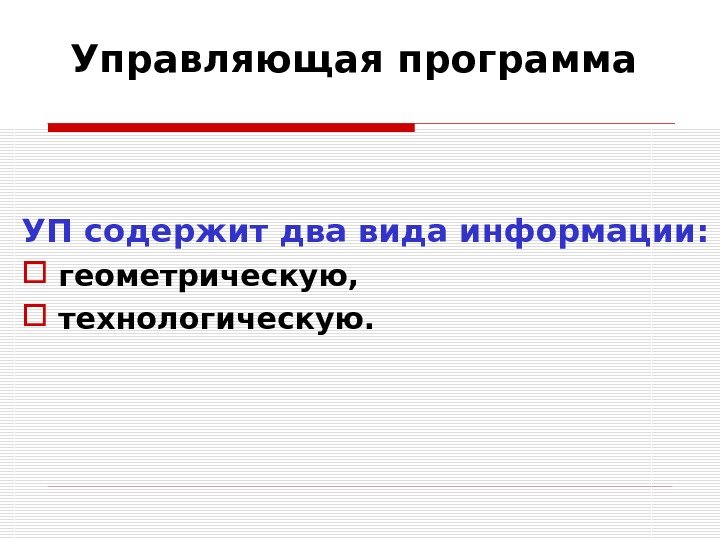

Управляющая программа  УП содержит два вида информации:  геометрическую,  технологическую. Управляющая программа УП содержит два вида информации: геометрическую, технологическую.

Структурная схема СЧПУ  Структурная схема СЧПУ

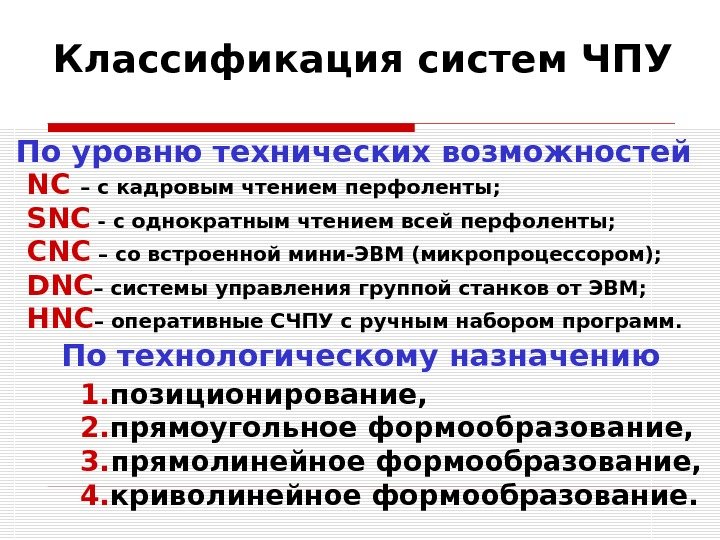

Классификация систем ЧПУ  По уровню технических возможностей  NС  – с кадровым чтением перфоленты;Классификация систем ЧПУ По уровню технических возможностей NС – с кадровым чтением перфоленты; SNС — с однократным чтением всей перфоленты; СNС – со встроенной мини-ЭВМ (микропроцессором); DNС – системы управления группой станков от ЭВМ; НNС – оперативные СЧПУ с ручным набором программ. По технологическому назначению 1. позиционирование, 2. прямоугольное формообразование, 3. прямолинейное формообразование, 4. криволинейное формообразование.

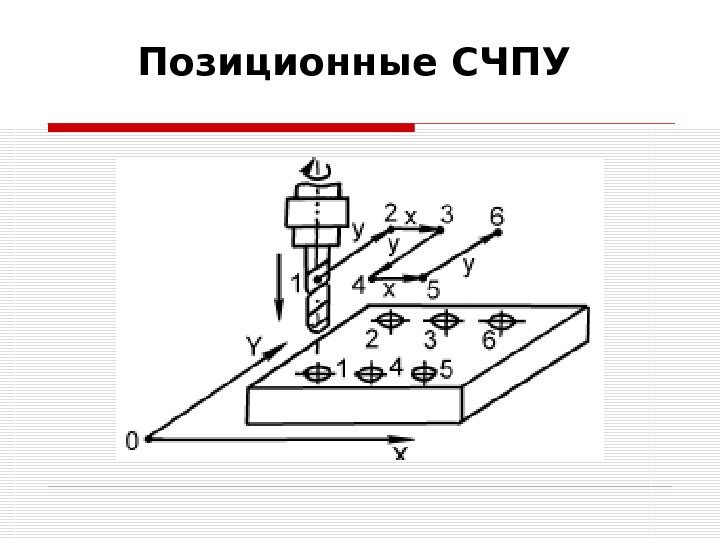

Позиционные СЧПУ  Позиционные СЧПУ

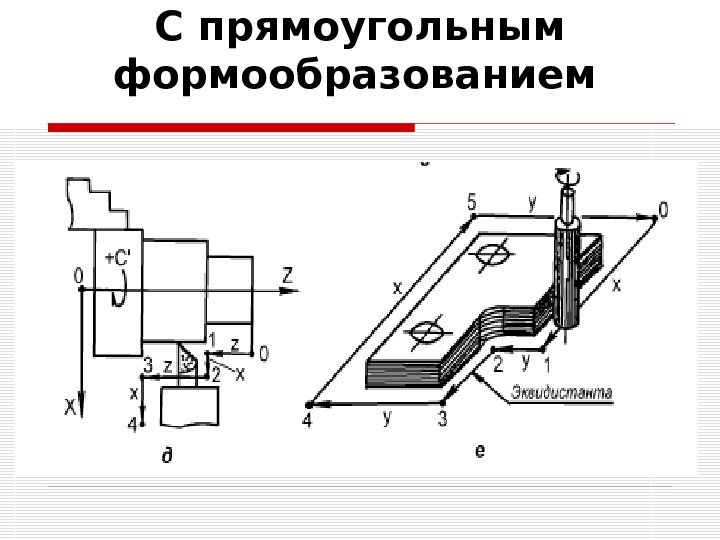

С прямоугольным формообразованием  С прямоугольным формообразованием

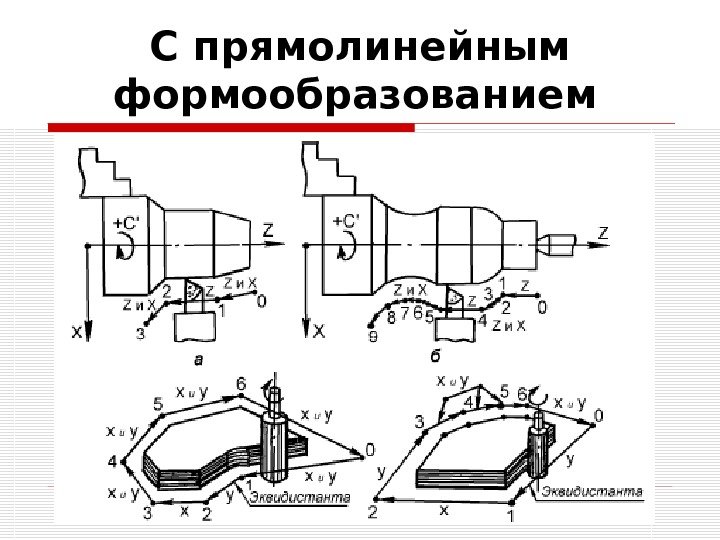

С прямолинейным формообразованием  С прямолинейным формообразованием

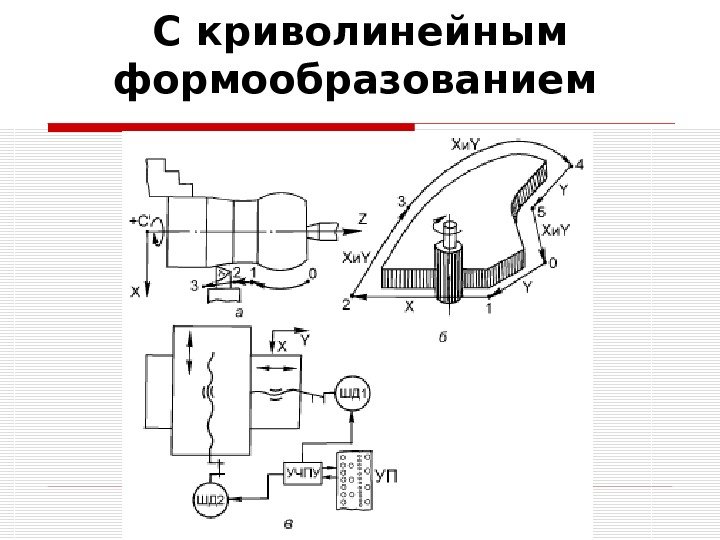

С криволинейным формообразованием  С криволинейным формообразованием

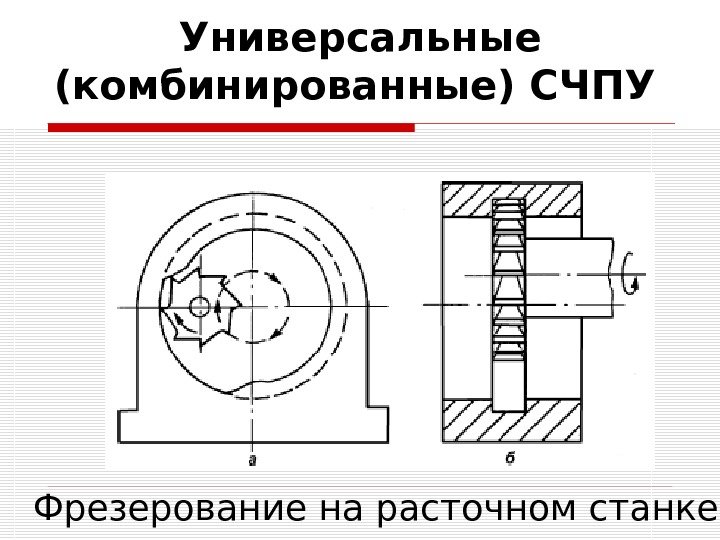

Универсальные (комбинированные) СЧПУ  Фрезерование на расточном станке Универсальные (комбинированные) СЧПУ Фрезерование на расточном станке

Схемы СЧПУ  а – разомкнутая;  б – замкнутая  Схемы СЧПУ а – разомкнутая; б – замкнутая

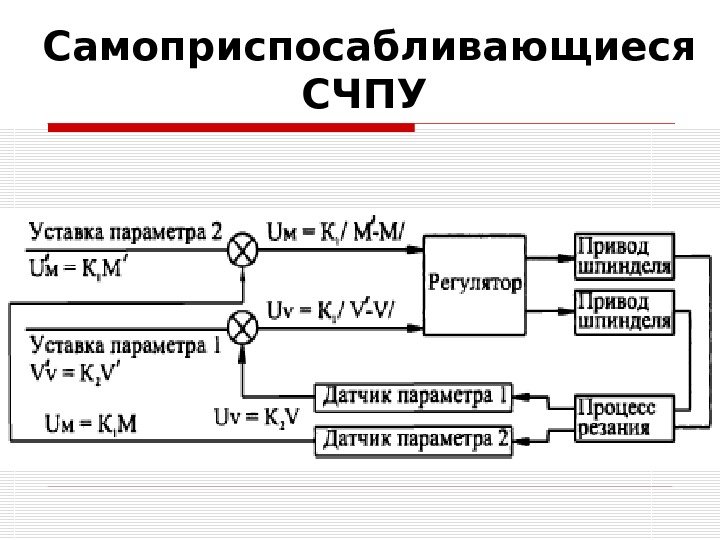

Самоприспосабливающиеся СЧПУ  Самоприспосабливающиеся СЧПУ
