Ауқымды желі Маршрутизаторлар Фаерволдар мен желі аралық экрандар Ауқымды желі Маршрутизаторлар Фаерволдар мен желі аралық экрандар

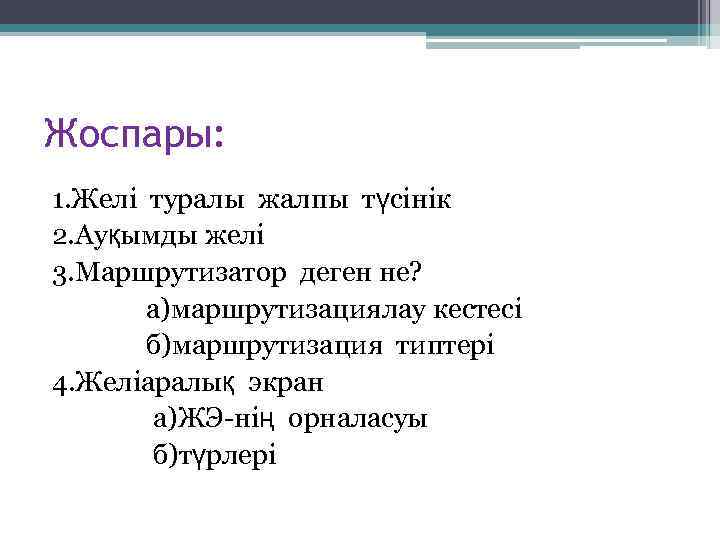

Жоспары: 1. Желі туралы жалпы түсінік 2. Ауқымды желі 3. Маршрутизатор деген не? а)маршрутизациялау Жоспары: 1. Желі туралы жалпы түсінік 2. Ауқымды желі 3. Маршрутизатор деген не? а)маршрутизациялау кестесі б)маршрутизация типтері 4. Желіаралық экран а)ЖЭ-нің орналасуы б)түрлері

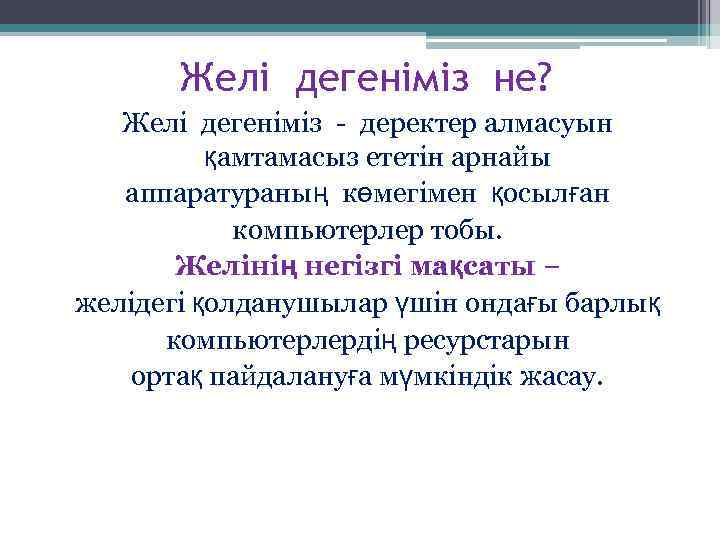

Желі дегеніміз не? Желі дегеніміз - деректер алмасуын қамтамасыз ететін арнайы аппаратураның көмегімен қосылған Желі дегеніміз не? Желі дегеніміз - деректер алмасуын қамтамасыз ететін арнайы аппаратураның көмегімен қосылған компьютерлер тобы. Желінің негізгі мақсаты − желідегі қолданушылар үшін ондағы барлық компьютерлердің ресурстарын ортақ пайдалануға мүмкіндік жасау.

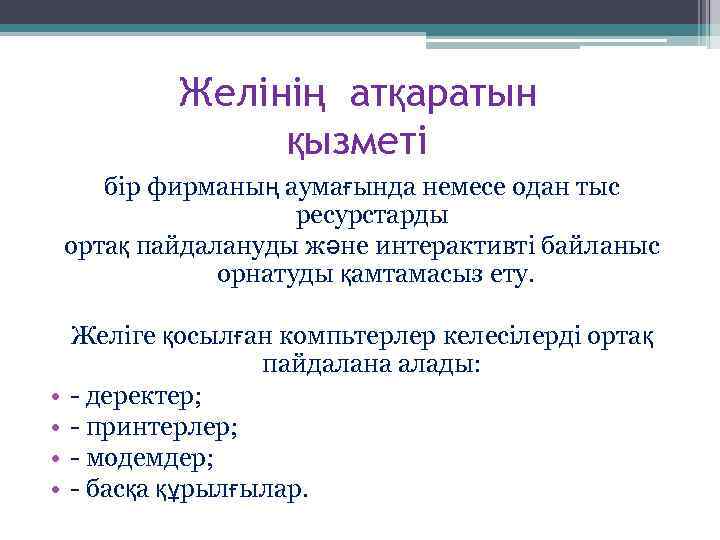

Желінің атқаратын қызметі бір фирманың аумағында немесе одан тыс ресурстарды ортақ пайдалануды және интерактивті Желінің атқаратын қызметі бір фирманың аумағында немесе одан тыс ресурстарды ортақ пайдалануды және интерактивті байланыс орнатуды қамтамасыз ету. • • Желіге қосылған компьтерлер келесілерді ортақ пайдалана алады: - деректер; - принтерлер; - модемдер; - басқа құрылғылар.

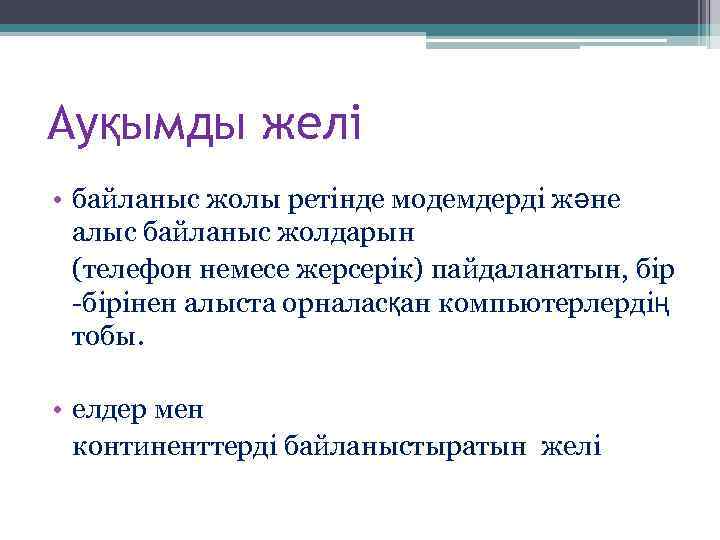

Ауқымды желі • байланыс жолы ретінде модемдерді және алыс байланыс жолдарын (телефон немесе жерсерік) Ауқымды желі • байланыс жолы ретінде модемдерді және алыс байланыс жолдарын (телефон немесе жерсерік) пайдаланатын, бір -бірінен алыста орналасқан компьютерлердің тобы. • елдер мен континенттерді байланыстыратын желі

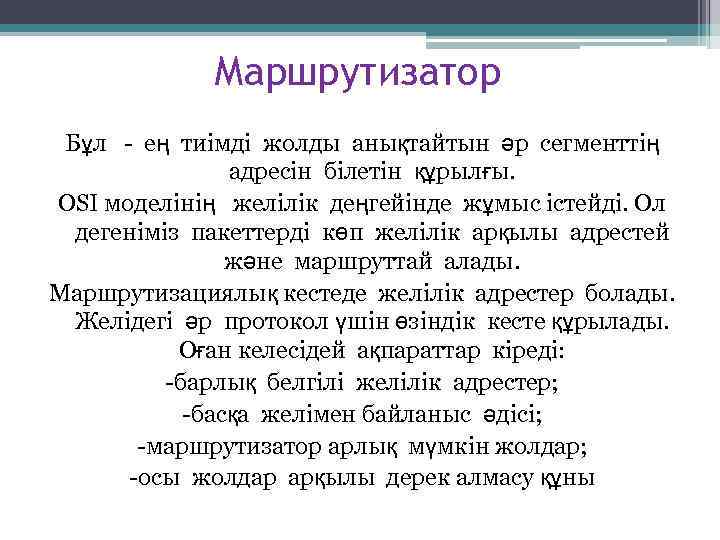

Маршрутизатор Бұл - ең тиімді жолды анықтайтын әр сегменттің адресін білетін құрылғы. OSI моделінің Маршрутизатор Бұл - ең тиімді жолды анықтайтын әр сегменттің адресін білетін құрылғы. OSI моделінің желілік деңгейінде жұмыс істейді. Ол дегеніміз пакеттерді көп желілік арқылы адрестей және маршруттай алады. Маршрутизациялық кестеде желілік адрестер болады. Желідегі әр протокол үшін өзіндік кесте құрылады. Оған келесідей ақпараттар кіреді: -барлық белгілі желілік адрестер; -басқа желімен байланыс әдісі; -маршрутизатор арлық мүмкін жолдар; -осы жолдар арқылы дерек алмасу құны

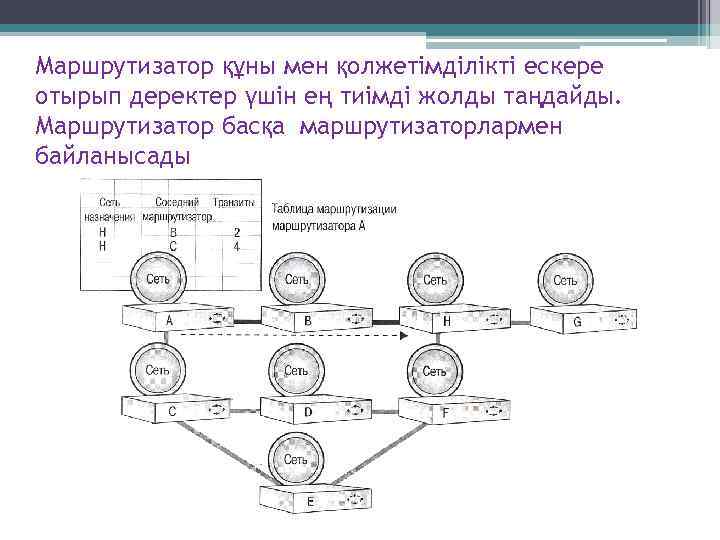

Маршрутизатор құны мен қолжетімділікті ескере отырып деректер үшін ең тиімді жолды таңдайды. Маршрутизатор басқа Маршрутизатор құны мен қолжетімділікті ескере отырып деректер үшін ең тиімді жолды таңдайды. Маршрутизатор басқа маршрутизаторлармен байланысады

Маршрутизатор екі негізгі типке бөлінеді: Статикалық Динамикалық Қолдан орнату және барлық жолдарды(маршрут) конфигурациялау Бірінші Маршрутизатор екі негізгі типке бөлінеді: Статикалық Динамикалық Қолдан орнату және барлық жолдарды(маршрут) конфигурациялау Бірінші жолды(маршрут)қолдан конфигурациялау. Қосымша желі мен жолдарды автоматты түрде анықтау Әрқашан маршрутизациялау Құны мен желілік трафик кестесіндегі элементпен факторына негізделген маршрут анықталатын бір жолды қолданады. таңдай алады. Қолданыстағы маршрут қатаң бекітілген және кейде тиімді Алтернативті маршрут арқылы пакеттерді жіберу туралы шешім қабылдай алады. Администратордың өзі әр маршрутты нұсқағандықтан, статикалық маршрутизаторлар қауіпсіз деп есептеледі Қолдан конфигурациялау негізінде динамикалық маршрутизатордың қауіпсіздігі артады

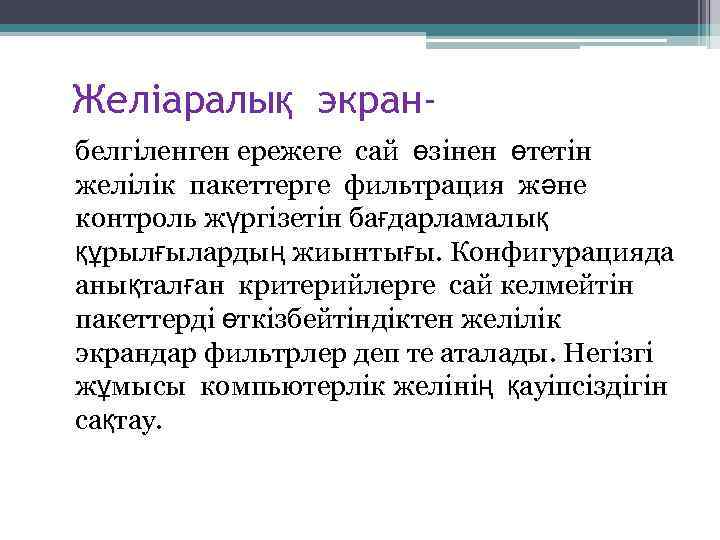

Желіаралық экран белгіленген ережеге сай өзінен өтетін желілік пакеттерге фильтрация және контроль жүргізетін бағдарламалық Желіаралық экран белгіленген ережеге сай өзінен өтетін желілік пакеттерге фильтрация және контроль жүргізетін бағдарламалық құрылғылардың жиынтығы. Конфигурацияда анықталған критерийлерге сай келмейтін пакеттерді өткізбейтіндіктен желілік экрандар фильтрлер деп те аталады. Негізгі жұмысы компьютерлік желінің қауіпсіздігін сақтау.

Желілік экранның орналасуы (Firewall) . Желілік экранның орналасуы (Firewall) .

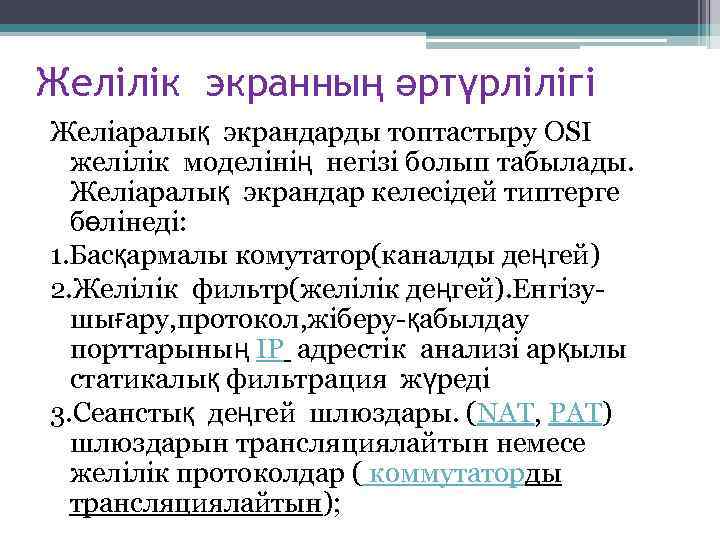

Желілік экранның әртүрлілігі Желіаралық экрандарды топтастыру OSI желілік моделінің негізі болып табылады. Желіаралық экрандар Желілік экранның әртүрлілігі Желіаралық экрандарды топтастыру OSI желілік моделінің негізі болып табылады. Желіаралық экрандар келесідей типтерге бөлінеді: 1. Басқармалы комутатор(каналды деңгей) 2. Желілік фильтр(желілік деңгей). Енгізушығару, протокол, жіберу-қабылдау порттарының IP адрестік анализі арқылы статикалық фильтрация жүреді 3. Сеанстық деңгей шлюздары. (NAT, PAT) шлюздарын трансляциялайтын немесе желілік протоколдар ( коммутаторды трансляциялайтын);

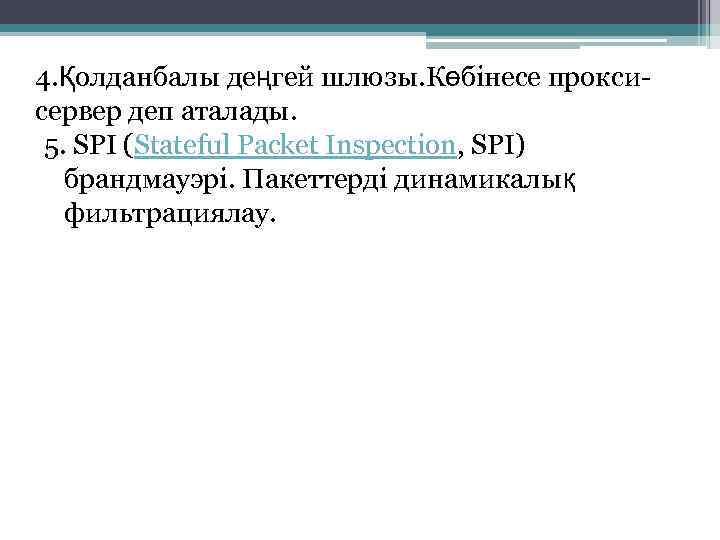

4. Қолданбалы деңгей шлюзы. Көбінесе проксисервер деп аталады. 5. SPI (Stateful Packet Inspection, SPI) 4. Қолданбалы деңгей шлюзы. Көбінесе проксисервер деп аталады. 5. SPI (Stateful Packet Inspection, SPI) брандмауэрі. Пакеттерді динамикалық фильтрациялау.

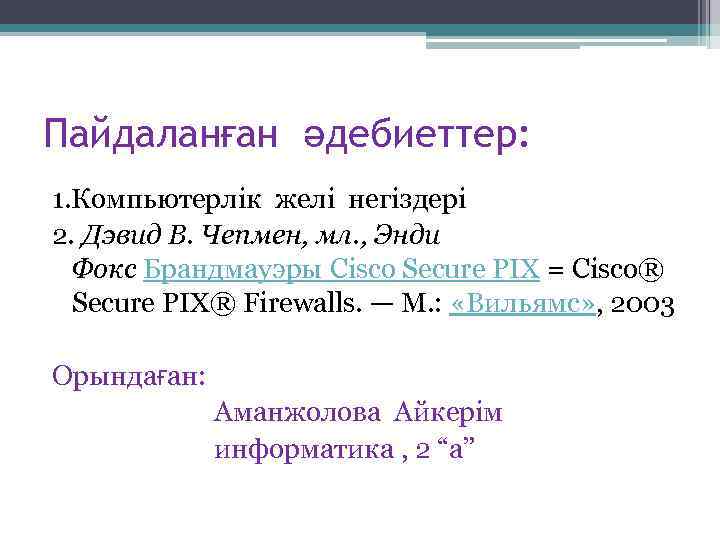

Пайдаланған әдебиеттер: 1. Компьютерлік желі негіздері 2. Дэвид В. Чепмен, мл. , Энди Фокс Пайдаланған әдебиеттер: 1. Компьютерлік желі негіздері 2. Дэвид В. Чепмен, мл. , Энди Фокс Брандмауэры Cisco Secure PIX = Cisco® Secure PIX® Firewalls. — М. : «Вильямс» , 2003 Орындаған: Аманжолова Айкерім информатика , 2 “а”
