Аппаратное обеспечение ПК

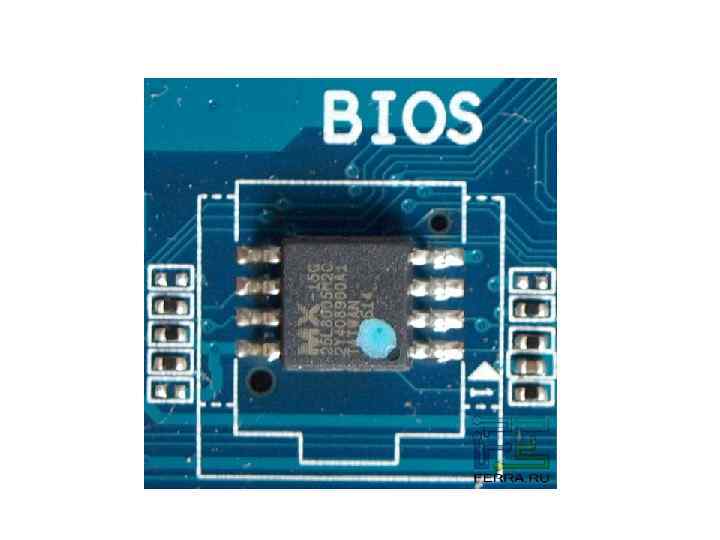

Материнская плата
Процессор Для его установки на материнской плате используется специальное гнездо — сокет. Cокеты имеют разные варианты крепления кулера для охлаждения процессора.
Чипсет Это набор микросхем, которые по функциональному признаку делятся на северный и южный мост, которые отвечают за связь процессора, памяти и видеокарты, и связь медленных устройств, таких как «жёсткий» диск, сетевая карта, аудиокодек и т. д. Также, северный мост осуществляет связь устройств, входящих в южный мост и процессора.

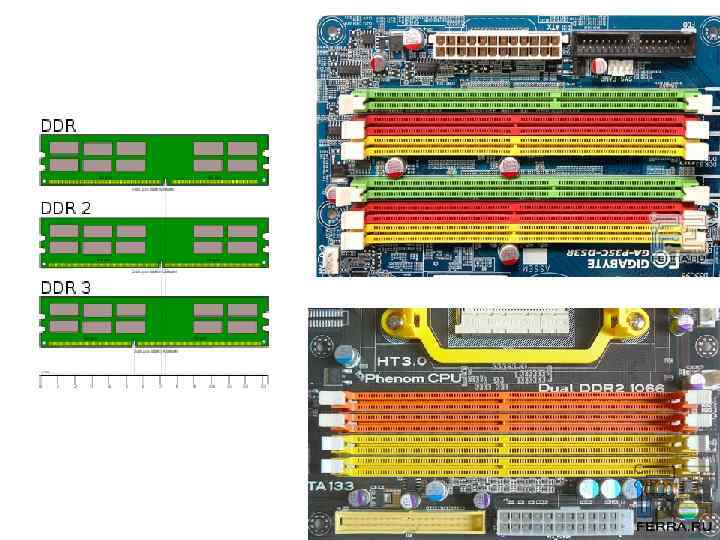

Разъемы (слоты) оперативной памяти эти слоты оперативной памяти по шинам связаны с северным мостом и через него с центральным процессором.
Разъемы PCI предназначены для подключения различных внутренних устройств, таких как звуковые платы, платы различных FM – и TV – тюнеров, сетевых карт, внутренних модемов и т. д.
Разъем для видеокарты В более старых компьютерах это обычно AGP – разъём - специализирован ная 32 -битная системная шина.
Разъемы PCI Express (PCI-E) Различаются по количеству линий передачи данных, которые влияют на его пропускную способность. (1 x – 16 x)
Южный мост связывает медленные устройства и с помощью северного моста эти же устройства связывает с процессором и оперативной памятью. Часто охлаждается радиатором.
Разъемы IDE Параллельный интерфейс (для подключения «жёстких» дисков и оптических приводов).
Разъемы SATA Последовательный интерфейс обмена данными с накопителями информации (для подключения «жёстких» дисков и оптических приводов).
Разъем FLOPPY для дисковода.
Для питания материнской платы и её компонентов и устройств находится 24 – контактный разъём ATX и 4 (или 8) – контактный дополнительный разъём 12 вольт. Питается материнская плата от блока питания, находящегося в корпусе системного блока.
Игольчатые разъемы для подключения разъемов USB
Гребенка для подключения звуковых портов
Разъемы для подключения кнопок Power, Reset и индикаторов корпуса. • POWER LED – светодиод, срабатывающий, когда включено питание и компьютер включен; • POWER SW - кнопка включения компьютера; • HDD LED - светодиод, срабатывающий, когда идет нагрузка на жесткий диск; • SPEAKER - динамик, использующийся для сообщений о неисправности компьютера; • RESET SWITCH - кнопка перезагрузки компьютера.
Наружные разъемы материнской платы
• PS/2 1 – клавиатура 2 – мышь
3 – сетевой RJ-45 4 - USB

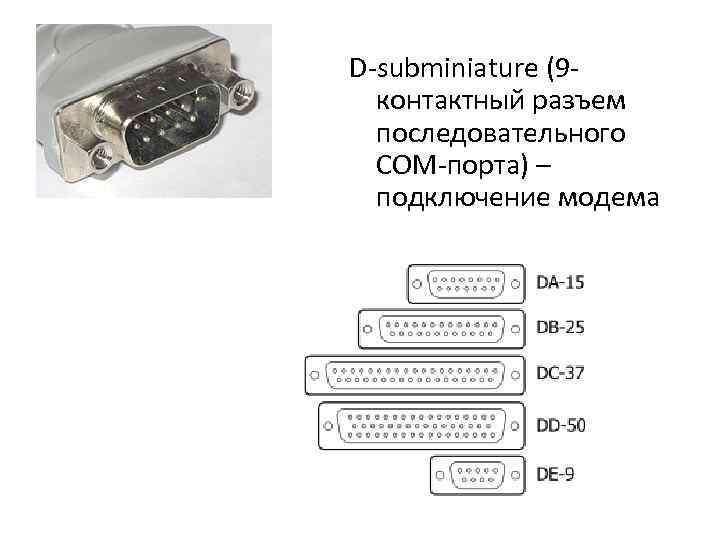

D-subminiature (9 контактный разъем последовательного COM-порта) – подключение модема
25 -контактный разъём LPT параллельного порта (подключение принтера)
VGA-порт - 5 -контактный субминиатюрный разъем для подключения аналоговых мониторов по стандарту VGA.
MIDI - разъем ввода/вывода, применяется для подключения аналогового игрового манипулятора или музыкального синтезатора.
• 3. 5 мм аудио входы-выходы
IEEE 1934 (Fire. Wire) последовательная высокоскоростная шина, предназначенная для обмена цифровой информацией между компьютером и другими электронными устройствами.
