T3.ppt

  • Количество слайдов: 42

Академия ГПС Цель Задачи Вопросы Разное Литература Кафедра ПТи. С Название занятия Академия Государственной Академия ГПС Цель Задачи Вопросы Разное Литература Кафедра ПТи. С Название занятия Академия Государственной противопожарной службы МЧС России Основы построения схем подачи огнетушащих средств к месту пожара. Тема № 3 Занятие № 1

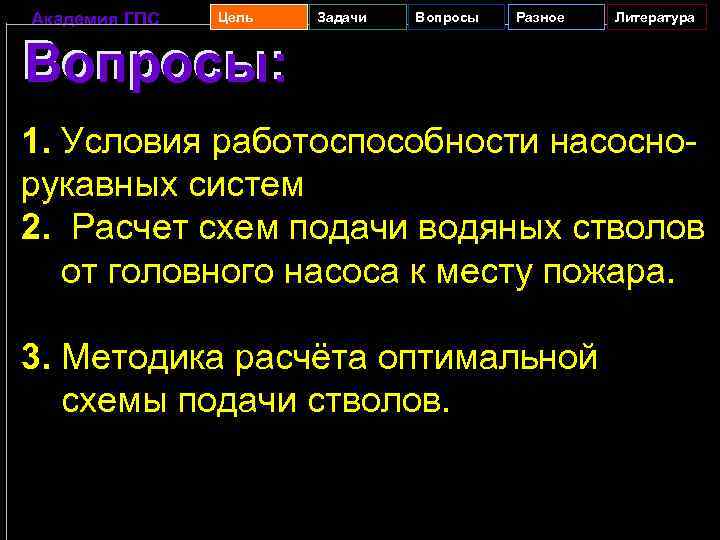

Академия ГПС Цель Задачи Вопросы Разное Литература Вопросы: 1. Условия работоспособности насоснорукавных систем 2. Академия ГПС Цель Задачи Вопросы Разное Литература Вопросы: 1. Условия работоспособности насоснорукавных систем 2. Расчет схем подачи водяных стволов от головного насоса к месту пожара. 3. Методика расчёта оптимальной схемы подачи стволов.

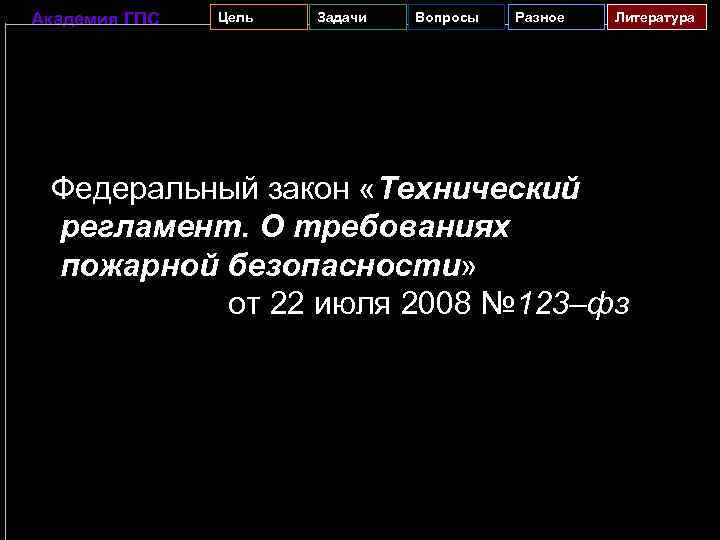

Академия ГПС Цель Задачи Вопросы Разное Литература Федеральный закон «Технический регламент. О требованиях пожарной Академия ГПС Цель Задачи Вопросы Разное Литература Федеральный закон «Технический регламент. О требованиях пожарной безопасности» от 22 июля 2008 № 123–фз

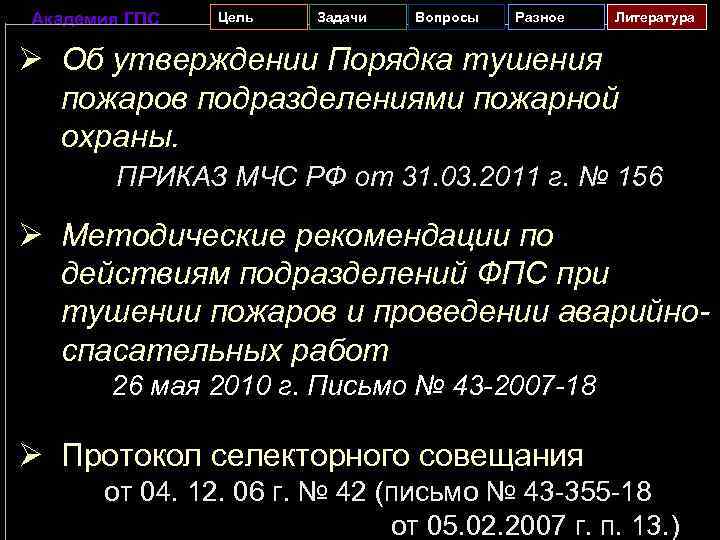

Академия ГПС Цель Задачи Вопросы Разное Литература Ø Об утверждении Порядка тушения пожаров подразделениями Академия ГПС Цель Задачи Вопросы Разное Литература Ø Об утверждении Порядка тушения пожаров подразделениями пожарной охраны. ПРИКАЗ МЧС РФ от 31. 03. 2011 г. № 156 Ø Методические рекомендации по действиям подразделений ФПС при тушении пожаров и проведении аварийноспасательных работ 26 мая 2010 г. Письмо № 43 -2007 -18 Ø Протокол селекторного совещания от 04. 12. 06 г. № 42 (письмо № 43 -355 -18 от 05. 02. 2007 г. п. 13. )

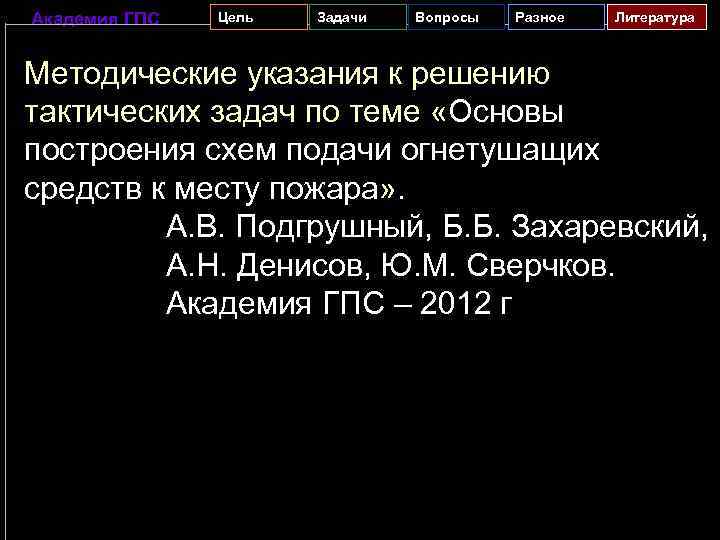

Академия ГПС Цель Задачи Вопросы Разное Литература Методические указания к решению тактических задач по Академия ГПС Цель Задачи Вопросы Разное Литература Методические указания к решению тактических задач по теме «Основы построения схем подачи огнетушащих средств к месту пожара» . А. В. Подгрушный, Б. Б. Захаревский, А. Н. Денисов, Ю. М. Сверчков. Академия ГПС – 2012 г

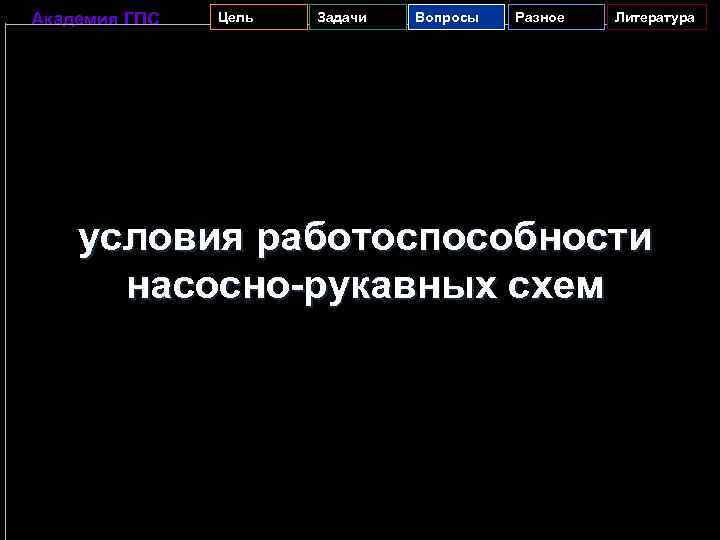

Академия ГПС Цель Задачи Вопросы Разное Литература условия работоспособности насосно-рукавных схем Академия ГПС Цель Задачи Вопросы Разное Литература условия работоспособности насосно-рукавных схем

Академия ГПС Цель Задачи Вопросы Разное Литература 1 максимально возможная подача насоса, л/с требуемая Академия ГПС Цель Задачи Вопросы Разное Литература 1 максимально возможная подача насоса, л/с требуемая по схеме подача насоса, л/с

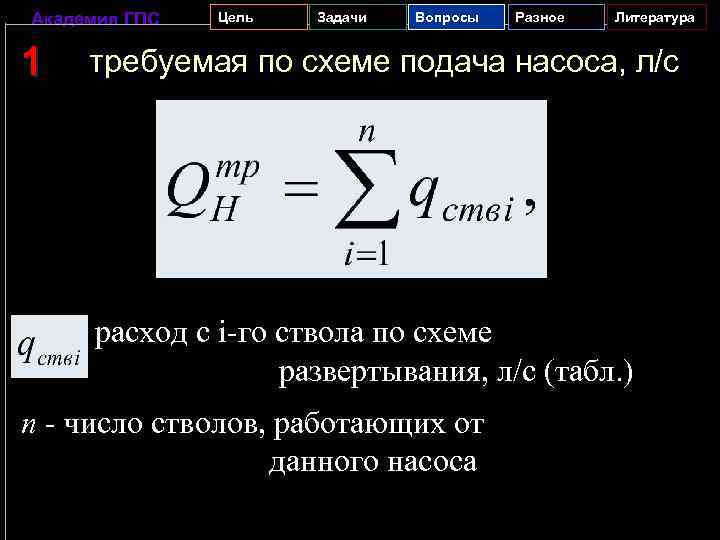

Академия ГПС 1 Цель Задачи Вопросы Разное Литература требуемая по схеме подача насоса, л/с Академия ГПС 1 Цель Задачи Вопросы Разное Литература требуемая по схеме подача насоса, л/с расход с i-го ствола по схеме развертывания, л/с (табл. ) n - число стволов, работающих от данного насоса

Академия ГПС 1 Цель Задачи Вопросы Разное Литература Тактико-технические характеристики водяных стволов Тип ствола Академия ГПС 1 Цель Задачи Вопросы Разное Литература Тактико-технические характеристики водяных стволов Тип ствола Диаметр насадка, мм PC-50 13 PC-70 19 PC-70 25 ПЛС-П 20 28 ПЛС-П 20 32 Рабочий напор, м. вод. ст. 35 30 25 50 50 50 Расход, л/с 3, 5 7 10 15 20 25

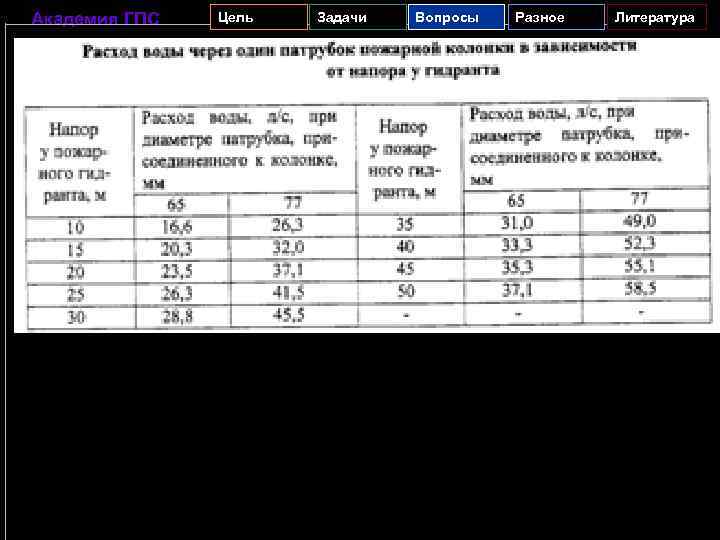

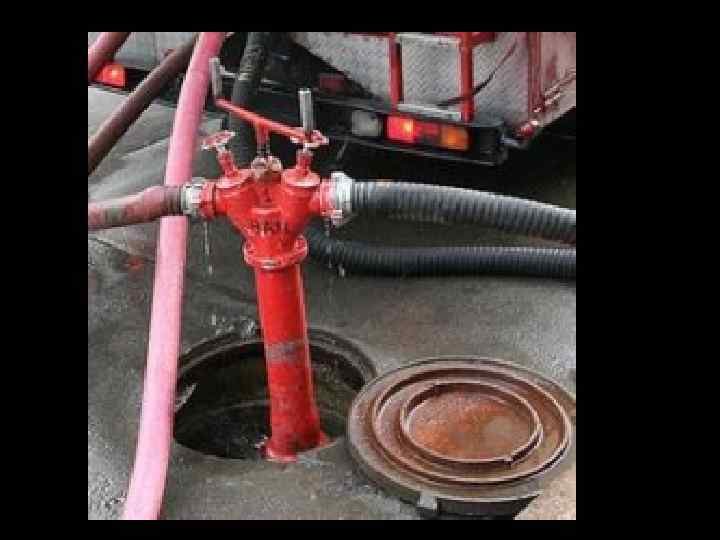

Академия ГПС Цель Задачи Вопросы Разное Литература 2 условия работоспособности насосно-рукавных схем требуемая по Академия ГПС Цель Задачи Вопросы Разное Литература 2 условия работоспособности насосно-рукавных схем требуемая по схеме подача насоса, л/с водоотдача пожарного гидранта, л/с (табл. )

Академия ГПС Цель Задачи Вопросы Разное Литература Академия ГПС Цель Задачи Вопросы Разное Литература

Академия ГПС Цель Задачи Вопросы Разное Литература Академия ГПС Цель Задачи Вопросы Разное Литература

Академия ГПС Цель Задачи Вопросы Разное Литература 3 условия работоспособности насосно-рукавных схем расход огнетушащего Академия ГПС Цель Задачи Вопросы Разное Литература 3 условия работоспособности насосно-рукавных схем расход огнетушащего вещества по магистральной линии, л/с; пропускная способность рукава магистральной линии, л/с (табл. )

Академия ГПС 3 Цель Задачи Вопросы Разное Литература Академия ГПС 3 Цель Задачи Вопросы Разное Литература

Академия ГПС Цель Задачи Вопросы Разное Литература 3 расход огнетушащего вещества по магистральной линии Академия ГПС Цель Задачи Вопросы Разное Литература 3 расход огнетушащего вещества по магистральной линии т - число стволов, запитывающихся от данной магистральной линии.

Академия ГПС Цель Задачи Вопросы Разное Литература 4 условия работоспособности насосно-рукавных схем максимальный напор Академия ГПС Цель Задачи Вопросы Разное Литература 4 условия работоспособности насосно-рукавных схем максимальный напор по манометру насоса, м. вод. ств. требуемый по схеме напор, м

Академия ГПС 4 Цель Задачи Вопросы Разное Литература требуемый по схеме напор nм. л. Академия ГПС 4 Цель Задачи Вопросы Разное Литература требуемый по схеме напор nм. л. - число рукавов в магистральной линии; Sм. л. — сопротивление одного рукава м. л. (табл); НР - напор у разветвления, м. вод. ст. ; Zм - геометрическая высота подъёма или спуска местности, м ; Zств - перепад высот между позицией ствольщика и нулевой отметкой объекта пожара, м ;

 • (Sм. л. *Q^2 м. л+0, 17 У) • (Sм. л. *Q^2 м. л+0, 17 У)

Академия ГПС Цель Задачи Вопросы Разное Литература 4 При длине рабочей линии 2 -3 Академия ГПС Цель Задачи Вопросы Разное Литература 4 При длине рабочей линии 2 -3 рукава, НР определяется по формуле Нств- требуемый напор на стволе, м При отсутствии в схеме развертывания разветвлений в формулу вместо Нр подставляем Нств.

Академия ГПС 4 Цель Задачи Вопросы Разное Литература Академия ГПС 4 Цель Задачи Вопросы Разное Литература

Академия ГПС Цель Задачи Вопросы Разное Литература 5 требуемое по схеме число рукавов, стволов, Академия ГПС Цель Задачи Вопросы Разное Литература 5 требуемое по схеме число рукавов, стволов, разветвлений, шт; фактическое число рукавов, стволов, разветвлений, шт.

Академия ГПС Цель Задачи Вопросы Разное Литература 6 фактическое число пожарных, прибывших к месту Академия ГПС Цель Задачи Вопросы Разное Литература 6 фактическое число пожарных, прибывших к месту пожара, чел; требуемое количество пожарных для работы со стволами, осуществления контроля за НРС и обеспечения работ по схеме.

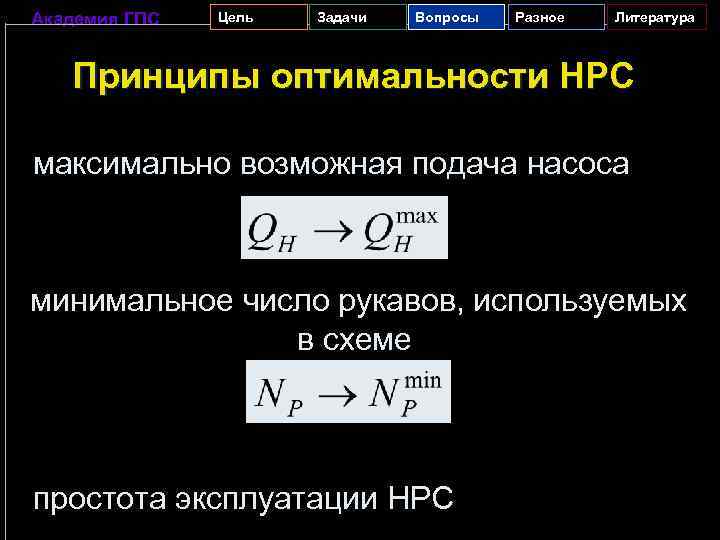

Академия ГПС Цель Задачи Вопросы Разное Литература Принципы оптимальности НРС максимально возможная подача насоса Академия ГПС Цель Задачи Вопросы Разное Литература Принципы оптимальности НРС максимально возможная подача насоса минимальное число рукавов, используемых в схеме простота эксплуатации НРС

 • • Время развертывания – min. Nл/с ---min. H нас---max. Разница напоров в • • Время развертывания – min. Nл/с ---min. H нас---max. Разница напоров в параллельно работающих м. л. -----min. Не более 10 м.

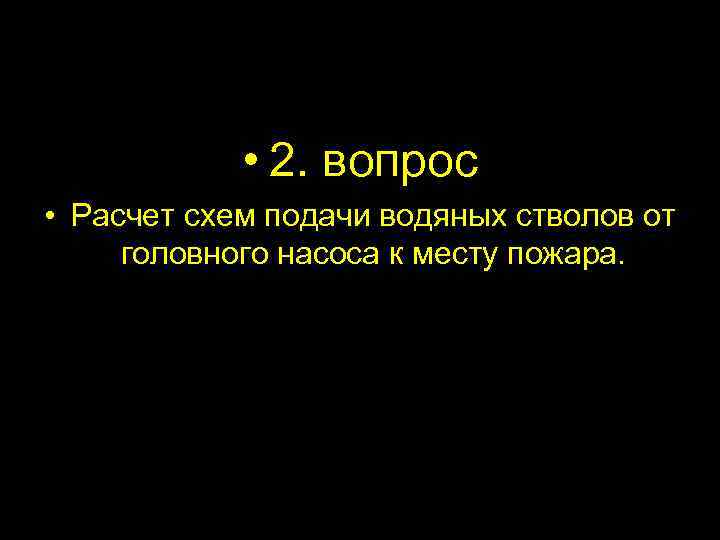

 • 2. вопрос • Расчет схем подачи водяных стволов от головного насоса к • 2. вопрос • Расчет схем подачи водяных стволов от головного насоса к месту пожара.

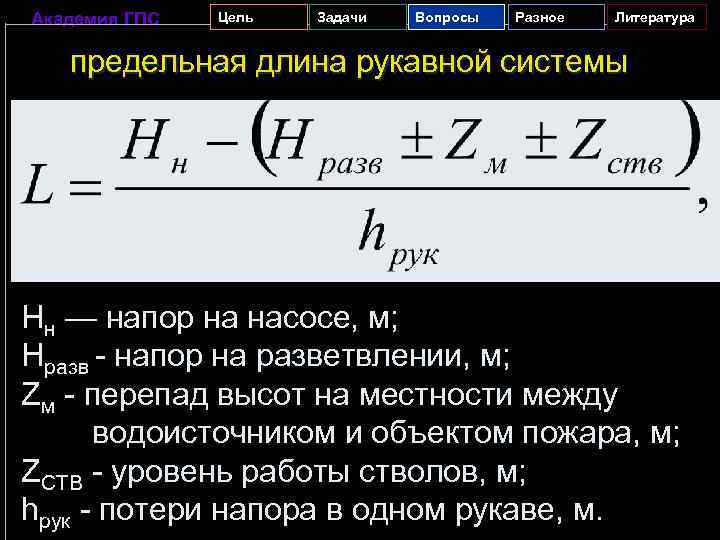

Академия ГПС Цель Задачи Вопросы Разное Литература предельная длина рукавной системы Hн — напор Академия ГПС Цель Задачи Вопросы Разное Литература предельная длина рукавной системы Hн — напор на насосе, м; Нразв - напор на разветвлении, м; Zм - перепад высот на местности между водоисточником и объектом пожара, м; ZCTB - уровень работы стволов, м; hрук - потери напора в одном рукаве, м.

Академия ГПС Цель Задачи Вопросы Разное Литература Потери напора S — гидравлическое сопротивление одного Академия ГПС Цель Задачи Вопросы Разное Литература Потери напора S — гидравлическое сопротивление одного напорного рукава длиной 20 м (табл. ); Q — расход воды, л/с.

Академия ГПС Цель Задачи Вопросы Разное Литература Гидравлическое сопротивление одного напорного рукава длиной 20 Академия ГПС Цель Задачи Вопросы Разное Литература Гидравлическое сопротивление одного напорного рукава длиной 20 м Диаметр рукава, мм Вид рукава Прорезиненный Непрорезиненный 51 0, 13 0, 24 66 77 89 110 150 0, 034 0, 015 0, 0038 0, 002 0, 00046 0, 077 0, 03 –– — —

Академия ГПС Цель Задачи Вопросы Разное Литература Потери напора при последовательном соединении неравноценных рукавов Академия ГПС Цель Задачи Вопросы Разное Литература Потери напора при последовательном соединении неравноценных рукавов n — число рукавов, шт.

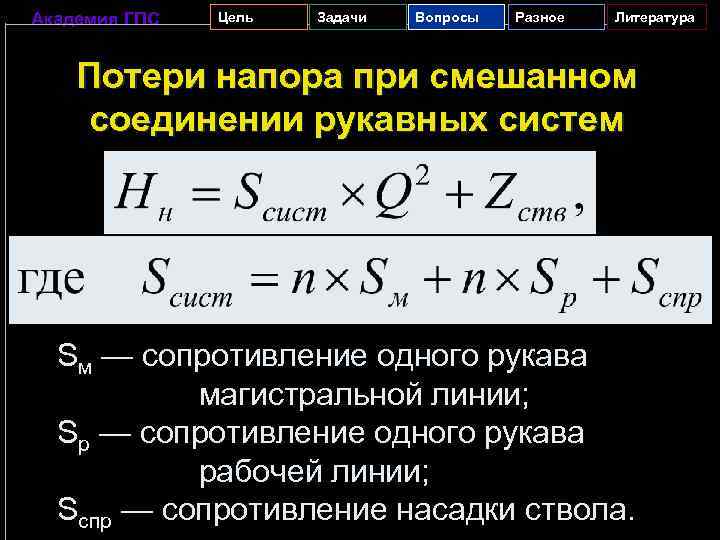

Академия ГПС Цель Задачи Вопросы Разное Литература Потери напора при смешанном соединении рукавных систем Академия ГПС Цель Задачи Вопросы Разное Литература Потери напора при смешанном соединении рукавных систем Sм — сопротивление одного рукава магистральной линии; Sp — сопротивление одного рукава рабочей линии; Scпp — сопротивление насадки ствола.

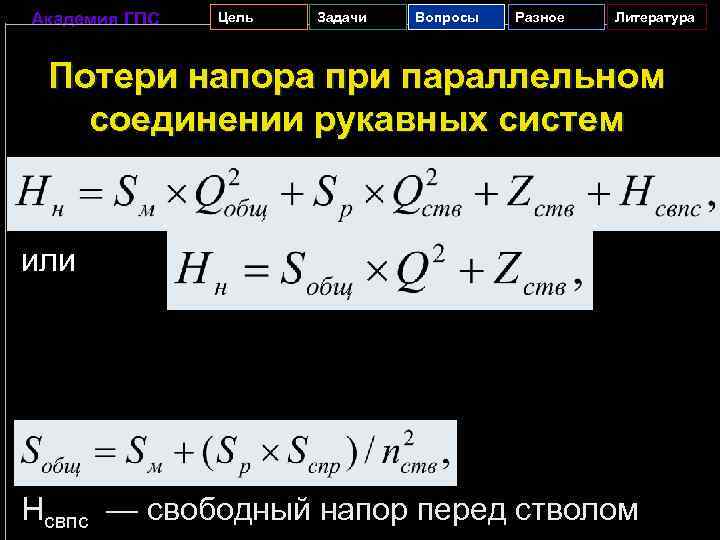

Академия ГПС Цель Задачи Вопросы Разное Литература Потери напора при параллельном соединении рукавных систем Академия ГПС Цель Задачи Вопросы Разное Литература Потери напора при параллельном соединении рукавных систем или Нсвпс — свободный напор перед стволом

Академия ГПС Цель Задачи Вопросы Разное Литература Водоотдача водопроводной сети, л/с Диаметр труб водопроводной Академия ГПС Цель Задачи Вопросы Разное Литература Водоотдача водопроводной сети, л/с Диаметр труб водопроводной сети, мм Давление в сети, МПа (кгс/см 2) Вид сети 0, 1 (1) 0, 2 (2) 0, 3 (3) 0, 4 (4) 0, 5 (5) 0, 6 (6) 0, 7 (7) 0, 8 (8) 100 125 150 200 250 300 350 Т 10 20 25 30 40 55 65 К 25 40 55 65 85 115 130 Т 14 25 30 45 55 80 90 К 30 60 70 90 115 170 195 Т 17 35 40 55 70 95 110 К 40 70 80 ПО 145 205 235 Т 21 40 45 60 80 110 140 К 45 85 95 130 185 235 280 Т 24 45 50 70 90 120 160 К 50 90 105 145 200 265 325 Т 26 47 55 80 ПО 140 190 К 52 95 ПО 163 225 290 380 Т 29 50 65 90 125 160 210 К 58 105 130 183 255 330 440 Т 32 55 70 100 140 180 250 К 64 115 140 205 287 370 500

Академия ГПС Цель Задачи Вопросы Разное Литература Полная допустимая высота всасывания воды насосами пожарных Академия ГПС Цель Задачи Вопросы Разное Литература Полная допустимая высота всасывания воды насосами пожарных машин зависит от ее температуры: Температура, С 10 20 30 40 50 60 Максимальная 7 высота всасывания, м 6, 5 5, 7 4, 8 3, 8 2, 5

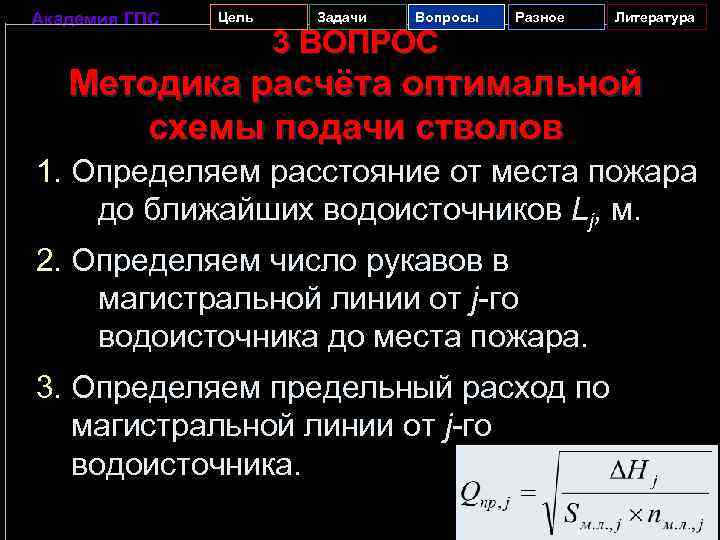

Академия ГПС Цель Задачи Вопросы 3 ВОПРОС Разное Литература Методика расчёта оптимальной схемы подачи Академия ГПС Цель Задачи Вопросы 3 ВОПРОС Разное Литература Методика расчёта оптимальной схемы подачи стволов 1. Определяем расстояние от места пожара до ближайших водоисточников Lj, м. 2. Определяем число рукавов в магистральной линии от j-го водоисточника до места пожара. 3. Определяем предельный расход по магистральной линии от j-го водоисточника.

Академия ГПС Цель Задачи Вопросы Разное Литература Методика расчёта оптимальной схемы подачи стволов 4. Академия ГПС Цель Задачи Вопросы Разное Литература Методика расчёта оптимальной схемы подачи стволов 4. Распределяем стволы по магистральным линиям так, чтобы выполнялись условия работоспособности: - для j-й магистральной линии - магистральные линии от одного насоса были бы равнонагружены; - стволы от одного разветвления работали на одной высоте. Допускается разность напоров до 10 м. вод. ст.

Академия ГПС Цель Задачи Вопросы Разное Литература Методика расчёта оптимальной схемы подачи стволов 5. Академия ГПС Цель Задачи Вопросы Разное Литература Методика расчёта оптимальной схемы подачи стволов 5. Определяем напор на насосе по наиболее нагруженной магистральной линии. 6. Оформляем схему подачи стволов с указанием расстояния от водоисточника до места пожара, напора на насосе, расхода по м. л. , числа рукавов в м. л. И их диаметра, типа стволов и их позиции.

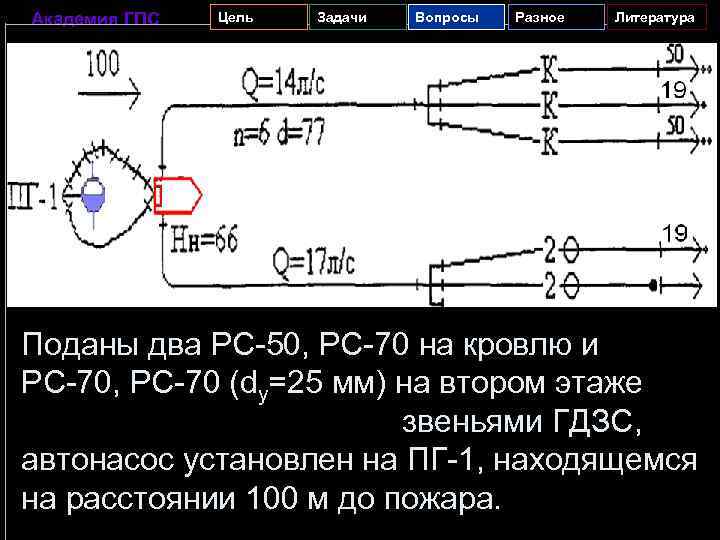

Академия ГПС Цель Задачи Вопросы Разное Литература Поданы два PC-50, PC-70 на кровлю и Академия ГПС Цель Задачи Вопросы Разное Литература Поданы два PC-50, PC-70 на кровлю и PC-70, PC-70 (dу=25 мм) на втором этаже звеньями ГДЗС, автонасос установлен на ПГ-1, находящемся на расстоянии 100 м до пожара.

Академия ГПС Цель Задачи Вопросы Разное Литература Подан переносной лафетный ствол ПЛС-П 20 (dн Академия ГПС Цель Задачи Вопросы Разное Литература Подан переносной лафетный ствол ПЛС-П 20 (dн = 32 мм), автоцистерна установлена на пожарный водоем емкостью 50 м 3; расстояние до пожара 60 м, спуск – 2 %;

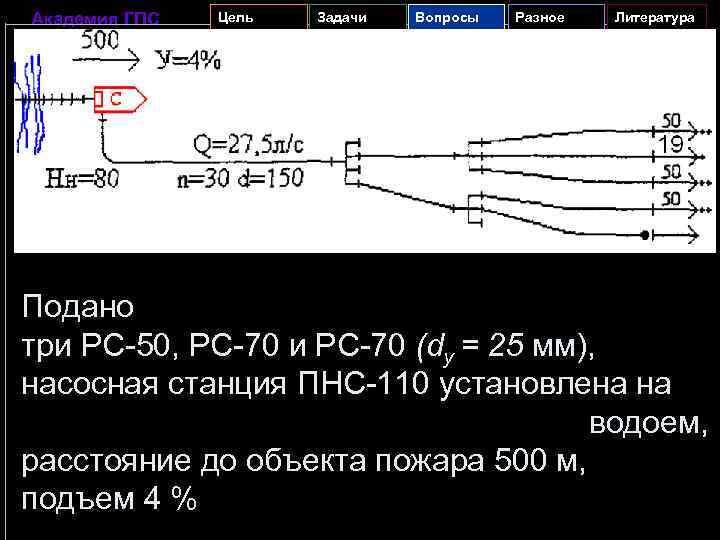

Академия ГПС Цель Задачи Вопросы Разное Литература Подано три PC-50, PC-70 и PC-70 (dy Академия ГПС Цель Задачи Вопросы Разное Литература Подано три PC-50, PC-70 и PC-70 (dy = 25 мм), насосная станция ПНС-110 установлена на водоем, расстояние до объекта пожара 500 м, подъем 4 %
