АГС-17 «ПЛАМЯ» Калибр, мм 30 Вес, кг 18 Вес со станком, кг 52 Длина, мм 840 Длина ствола, мм 290 Боевая скорострельность, в/м 65 Темп стрельбы, в/м 100 Радиус сплошного поражения, м 7 Нач. скорость гранаты, м/с 120 Ёмкость ленты, гранат 29 Боевой расчёт, чел 2 Прицельная дальность, м 1700
Крупнокалиберный пулемет Владимирова танковый Калибр, мм Масса, кг 14, 5 52, 2 Техническая скорострельность, в/мин 550 -600 Боевая скорострельность, в/мин Прицельная дальность, м наземным воздушным 70. . 80 Маскимальный полет пули, м Охлаждение ствола Питание электроспуска, В 9000 воздушное 27 Габариты (длина, ширина, высота), мм 1980 x 162 x 225 2000 1500
НСВТ Калибр, мм 12, 7 Начальная скорость пули, м/с 845 Вес, кг 25 Вес со станком и лентой, кг 41, 5 Общая длина, мм 1560 Емкость ленты, количество патронов 50 Прицельная дальность стрельбы, м до 2000
ЗРПК «ТУНГУСКА»
«Тунгуска» «Тунгуска-М 1» Дальность обнаружения СОЦ, км до 18 Скорость обзора пространства СОЦ, град. /с 360 360 Дальность сопровождения ССЦ, км до 16 Максимальная скорость поражаемых целей, м/с до 500 Зона поражения для пушечного вооружения, км: по высоте 0 -3 0 -3 по дальности 0, 2 -4 Зона поражения для ракетного вооружения, км: по высоте 0, 015 -3, 5 по дальности 2, 5 -8 2, 5 -10 Время реакции, с 8 -10 Количество, тип и калибр зенитных автоматов 2 х. А 38 х30 мм Суммарный темп стрельбы, выстр. /мин. до 500 Масса ракеты в контейнере, кг 57 57 57 Стартовая масса ракеты, кг 41, 6 42 Боекомплект, шт. : зенитные управляемые ракеты 8 8 8 30 -мм патроны 1900 1904 Масса полностью снаряженной ЗСУ, т до 34 Скорость движения ЗСУ, км/ч: по шоссе до 65 по грунтовой дороге до 40 по бездорожью до 15 Дорожный просвет (клиренс), мм: номинальный 450 450 минимальный 100 100 максимальный 580 580 Запас хода по топливу и маслу по шоссе с учетом двухчасовой работы газотурбинного двигателя, км 500 500 Дальность приема и передачи телекодовой информации, км: в движении до 10 на месте до 15
ЗРК «СТРЕЛА-10» «Стрела-10 СВ» «Стрела-10 М 2» «Стрела-1 -М 3» Типы поражаемых целей Самолеты, вертолеты Зона поражения, км: по дальности 0, 8 -5 по высоте 0, 025 -3, 5 0, 01 -3, 5 Скорость обстреливаемых целей, м/с (навстречу/вдогон) 415/310 Вероятность поражения одной ЗУР самолета ТА 0, 1 -0, 5 0, 3 -0, 6 Количество ЗУР на БМ, шт. 8 из них 4 на ПУ Время реакции, с 6, 5 8, 5 6, 5 7 -10
ПЗРК «ИГЛА» Поражаемые цели, м: дальность 6000 высота 3500 Скорость поражаемых целей, м/с: навстречу 400 вдогон 320 Масса боевых средств в боевом положении, кг не более 19 Время перевода боевых средств из походного положения в боевое, с не более 13
ЗРК «ТОР» Комплекс Ракета Зона поражения, км - по дальности - по высоте - по параметру Верояность поражения одной ЗУР Тор 9 М 330 1, 5. . 12 0, 01. . 6 6 истребителя Макс. скорость поражаемых целей, м/с Время реакции, с - с позиции - с короткой остановки Скорость полета ЗУР, м/с Масса ракеты, кг Масса БЧ, кг Время развертывания (свертывания), мин. Число целевых каналов Число ЗУР на боевой машине Год принятия на вооружение Тор-М 1 9 М 331 1, 5. . 12 0, 01. . 6 6 0, 26. . 0, 75 0, 45. . 0, 8 700 8, 7 10, 7 700. . 800 165 14, 5 7, 4 9, 7 700. . 800 165 14, 5 3 3 1 8 1986 2 8 1991
152 -мм «МСТА-С» Экипаж 5 человек Полный боевой вес 42000 кг Общая длина установки 11, 917 м Длина корпуса 7 м Ширина 3, 38 м Высота 2, 985 м Запас хода 500 км Силовая установка Дизель В-84 А мощностью 780 л. с.
125 -мм ПТП «СПРУТ-Б» Допустимый непрерывный огонь в течении одного часа, выстр. 100 Длина, мм 7, 120 Высота, мм 2, 090 Высота до ствола, мм 925 Масса, кг 6000 Боекомплект, выстр. 60 Максимальный настильный угол, град 360 максимальная дальность стрельбы ОФС, м 12, 200
БМ-21 «ГРАД» Калибр Вес БМ в боевом положении Вес БМ без снарядов и расчета Габаритные размеры в походном положении Дальность стрельбы минимальная Дальность стрельбы максимальная Точность (рассеивание) Расчет Количество направляющих Перевод системы из походного положения в боевое Мощность двигателя Максимальная скорость (по шоссе) 122 мм 13700 кг 10870 кг 7350 х2400 х3090 мм 5000 м 40000 м 90 м 3 чел. 40 3, 5 мин. 180 л. с. 75 км/ч.
120 -мм М «Сани» Дальность стрельбы, км: максимальная ОФМ 7, 1 минимальная 0, 46 Скорострельность, выстр. /мин. 12 Угол возвышения, град. +48. . . +80 Угол горизонтального наведения, ± 5 Кучность стрельбы: по дальности, Вд/Хмах 1/250 по боку, Вб, м 12, 8 Возимый боекомплект, выстр. 48 Масса (без транспортной машины), т. 0, 21 Расчет, чел. 5
ПТРК «КОРНЕТ-Э»
Штатный боевой расчет, чел. Масса ПУ 9 П 163 МВремя перевода из походного положение в боевое, мин. Готовность к пуску, после обнаружения цели, с Боевая скорострельность, выстр/мин Время перезаряжания ПУ, с Система управления Калибр ракеты, мм Длина ТПК, мм Максимальный размах крыла ракеты, мм Мааса ракеты в ТПК, кг Масса ракеты, кг Масса БЧ, кг Масса ВВ, кг Тип БЧ Максимальная бронепробиваемость при угле встречи 900 гомогенной стальной брони, за НДЗ мм Пробиваемость бетонного монолита толщиной не менее, мм Тип двигательной установки Маршевая скорость Максимальная дальность стрельбы днем, м Максимальная дальность стрельбы ночью, м Минимальная дальность стрельбы, м Температурный диапазон боевого применения, С 0 Максимальная высота боевого применения над уровнем моря, м 2 25 менее 1 1 - 2 2 - 3 30 полуавтоматическая, по лучу лазера 152 1210 460 29 26 7 4. 6 тандемная кумулятивная 1200 3000 РДТТ дозвуковая 5500 3500 100 от -50 до +50 (тропический вариант от -20 до +60) 4500
Т-80
Длина, м 9, 7 Высота, м 2, 6 Ширина, м 2, 2 Масса, т 46 Двигатель газотурбинный ГТД-1000 Мощность, л. с. 1000 Максимальная скорость, км/ч 70 Запас хода, км 500 Преодолеваемые препятствия, м - высота насыпи 0, 8 - глубина водного препятствия 5 - ширина рва 3 Броня противоснарядная комбинированная Вооружение 125 -мм гладкоствольная пушка, 12, 7 -мм зенитный пулемет НСВТ, 7, 62 -мм пулемет ПКТ Запас боеприпасов 38 снарядов, 300 патронов калибра 12, 7 и 2000 - 7, 62, 6 УР Экипаж, чел 3 Производитель Омсктрансмаш Год принятия на вооружение 1976

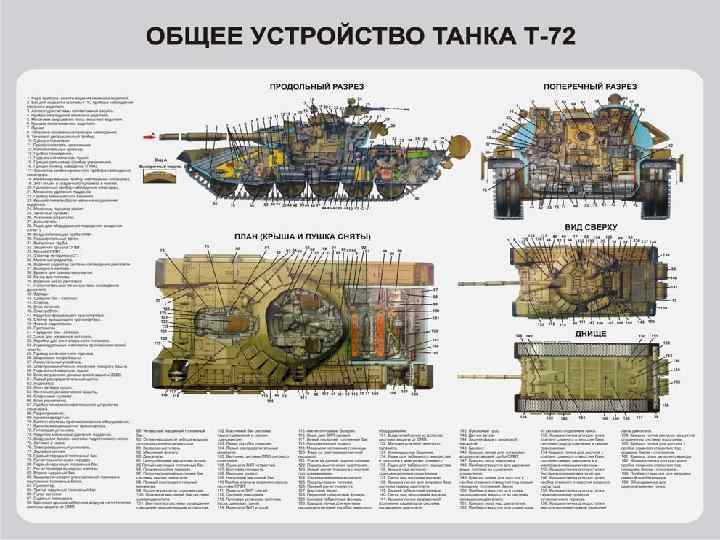

Т-72 Длина, м 9, 5 Высота по крыше башни, м 2, 19 Ширина, м 3, 6 Боевая масса, т 41 Полная масса, т 44, 5 Двигатель многотопливный четырехтактный дизель Мощность л. с. (к. Вт) 840 (618) Трансмиссия механическая планетарная Подвеска торсионная Гусеница с РМШ (или с ОМШ) Максимальная скорость, км/ч 60 Дальность, км 550 -650 Преодолеваемые препятствия, м - высота стенки 0, 85 - глубина водного препятствия 1, 8 - с подготовкой 5 - ширина рва 2, 8 Броня противоснарядная комбинированная Вооружение 125 -мм гладкоствольная пушка - пусковая установка, пулемет ПКТ. Запас боеприпасов 39 снарядов, 300 патронов калибра 12, 7 и 2000 - 7, 62 Типы боеприпасов БПС, БКС, ОФС, УР Комплекс управляемого вооружения 9 К 120 Управляемая ракета 9 М 119 с управлением по лучу лазера Дальность стрельбы, м 100 -4000 Дальномер лазерный Заряжание автоматическое Пулеметы один 12, 7 -мм, один 7, 62 -мм Броневая защита комбинированная Динамическая защита навесная Стабилизатор 2 Э 42 -2 с электромашинным приводом горизонтального наведения Экипаж, чел 3 Производитель Уралвагонзавод Год принятия на вооружение 1976
Длина, м 9, 5 Высота по крыше башни, м 2, 19 Ширина, м 3, 6 Боевая масса, т 41 Полная масса, т 44, 5 Двигатель многотопливный четырехтактный дизель Мощность л. с. (к. Вт) 840 (618) Трансмиссия механическая планетарная Подвеска торсионная Гусеница с РМШ (или с ОМШ) Максимальная скорость, км/ч 60 Дальность, км 550 -650 Преодолеваемые препятствия, м - высота стенки 0, 85 - глубина водного препятствия 1, 8 - с подготовкой 5 - ширина рва 2, 8 Броня противоснарядная комбинированная Вооружение 125 -мм гладкоствольная пушка - пусковая установка, пулемет ПКТ. Запас боеприпасов 39 снарядов, 300 патронов калибра 12, 7 и 2000 - 7, 62 Типы боеприпасов БПС, БКС, ОФС, УР Комплекс управляемого вооружения 9 К 120 Управляемая ракета 9 М 119 с управлением по лучу лазера Дальность стрельбы, м 100 -4000 Дальномер лазерный Заряжание автоматическое Пулеметы один 12, 7 -мм, один 7, 62 -мм Броневая защита комбинированная Динамическая защита навесная Стабилизатор 2 Э 42 -2 с электромашинным приводом горизонтального наведения Экипаж, чел 3 Производитель Уралвагонзавод Год принятия на вооружение 1976
БМП - 2
Боевая масса, т Боевой расчет, чел Двигатель Максимальная скорость, км/час по шоссе на плаву Средняя скорость по сухой грунтовой дороге, км/час Запас хода по шоссе, км Вооружение Темп стрельбы 30 -мм автоматической пушки, выстр/мин низкий высокий Прицельная дальность 30 -мм автоматической пушки, м БТ снарядами ОТ и ОФЗ снарядами Прицельная дальность стрельбы по воздушным целям, летящим с дозвуковыми скоростями (на высоте 2000 м), м Углы обстрела пушки и спаренного пулемета, град горизонтальный вертикальный Стабилизатор вооружения Боекомплект, шт патронов к 30 -мм пушке с ОТ, ОФЗ и БТ снарядами 7, 62 -мм патронов к спаренному пулемету в одной ленте 14 +2% 10 (3 -экипаж, 7 -десант) 4 -х тактный дизель УТД-20 65 7 40 -45 550 -600 30 -мм автоматическая пушка 2 А 42 нарезная с двухленточным питанием, 7, 62 -мм пулемет ПКТ, ПТРК "Конкурс" 200 -300 не менее 550 2000 4000 2500 360 от -5 до +75 электромеханический, двухплоскостной, с наведением с пульта операторанаводчика и дублированием с пульта командира 500 2000
БМП – 3
Боевая масса, т 18, 7 Экипаж, чел 3 Длина по пушке, м 7, 2 Длина по корпусу, м 6, 7 Ширина по каткам, м 3, 15 Общая ширина, м 3, 3 Наибольшая высота, м 2, 65 Десант, чел 7+2 (дополн. ) Максимальная скорость по шоссе 70 км/ч (20 км/ч - назад) Максимальная скорость на плаву, км/ч 10 Запас хода по шоссе, км 600 Темп стрельбы, выстр/мин 300 Дальность стрельбы, м 4000 Боекомплект к 100 -мм пушке 40 выстрелов ПТУР Двигатель УТД-29 дизельный Мощность двигателя, л. с. 500
БТР - 80 Боевая масса, т 13, 6 Длина, ширина, высота, м 7, 6 х2, 9 х2, 3 Пулеметы спаренный 14, 5 мм; 7, 62 мм зенитный Максимальная скорость по шоссе, км/ч 80 Максимальная скорость на плаву, км/ч 9 Запас хода по шоссе, км 600 Двигатель восьмицилиндровый многотопливный дизель Мощность двигателя 260 л. с. (191 к. Вт)
БРДМ – 2 Боевой вес, т 7. 0 Экипаж , чел 4 Пулемет КПВТ 14, 5 мм; ПКТ 7, 62 мм Боекомплект КПВТ – 500; ПКТ - 2000 Мощность двигателя, л. с. 140 Запас хода, км: по шоссе 750 Запас хода, км: по грунтовой дороге 500
Пулемет Калашникова Масса, кг: 8, 99 на сошках 16, 48 на треноге Длина, мм: 1173 Длина ствола, мм: 658 Патрон, мм : 7, 62× 54 Принципы работы: Отвод пороховых газов Скорострельность, выстрелов/мин: 650, 800 (ПКТ) Начальная скорость пули, м/с: 825 Прицельная дальность, м: 1000 Вид боепитания: ленты по 100/250 патронов Прицел: механический (мушка и целик)
РПК-74 Калибр 5, 45 x 39 мм Длина 1060 мм Длина ствола 590 мм Вес 5 кг с сошками Темп стрельбы 600 выстрелов в минуту Питание секторный магазин на 40 патронов Масса пластмассового магазина 300 г Начальная скорость пули 960 м/с
АК-74 Модель АК-74 АКС-74 Калибр, мм 5, 45 Тип патрона 5, 45 х 39 мм Начальная скорость пули, м/с 900 Прицельная дальность стрельбы, м 1000 Темп стрельбы, выстр. /мин. 600 Длина автомата с примкнутым штыком и прикладом, мм 1089 Масса автомата, кг: с неснаряженным магазином 3, 3 3, 2 со снаряженным магазином 3, 6 3, 5 Емкость магазина, патронов 30
Пистолет Макарова Калибр, мм 9 Общая длина, мм 60 Длина ствола, мм 93 Емкость магазина, патронов 8 Масса с магазином без патронов, г 730 Масса со снаряженным магазином, г 810 Боевая скорострельность, выстр. /мин ~30 Начальная скорость пули, м/с 315
РПГ-7 Калибр, мм 40 Калибр гранаты, мм 85, 7 Длина, мм 950 Масса гранатаомета с оптическим прицелом, кг 6, 3 Масса гранаты, кг 2, 2 , 2, 0 Начальная скорость гранаты, м/с 300 Скорострельность в/м 4 -6 Прицельная дальность, м 500
